Патент на изобретение №2384317

(54) МАССАЖЕР

(57) Реферат:

Массажер относится к области медицины и может быть использован для массажа. Массажер содержит пять коленообразных держателей 2 с расположенными на их концах каплеобразными массажными элементами 1, находящимися на одной плоскости, основание 3, к которому прикреплены концами коленообразные держатели 2, выполненные с правосторонним или левосторонним изгибом соответственно по часовой или против часовой стрелки относительно оси симметрии основания 3. Основание 3 выполнено из пяти бочкообразных элементов 4 с непараллельными днищами, которыми бочкообразные элементы 4 соединены между собой, а к боковой стороне каждого бочкообразного элемента 4 присоединен конец соответствующего держателя 2. Технический результат – повышение информативности при тактильном контакте с ладонью массажиста путем оптимизации формы элементов основания и увеличения площади контакта. 2 ил.

Изобретение относится к области медицины и может быть использовано для массажа.

Ближайшим аналогом является массажер, содержащий пять коленообразных держателей с расположенными на их концах каплеобразными массажными элементами, находящимися на одной плоскости, основание, к которому прикреплены концами коленообразные держатели, выполненные с правосторонним или левосторонним изгибом соответственно по часовой или против часовой стрелки относительно оси симметрии основания (см., например, свидетельство на полезную модель Российской Федерации 35225, МПК 7 А61Н 15/00, дата публикации 2004.01.10).

Недостатком ближайшего аналога является недостаточно высокая информативность при тактильном контакте с ладонью массажиста.

Техническим результатом заявленного решения является повышение информативности при тактильном контакте с ладонью массажиста путем оптимизации формы элементов основания и увеличения площади контакта.

Сущность технического решения заключается в том, что основание выполнено из пяти бочкообразных элементов с непараллельными днищами, которыми бочкообразные элементы соединены между собой, а к боковой стороне каждого бочкообразного элемента присоединен конец соответствующего держателя.

Сущность технического решения поясняется чертежами, где:

на фиг.1 показан вид сверху;

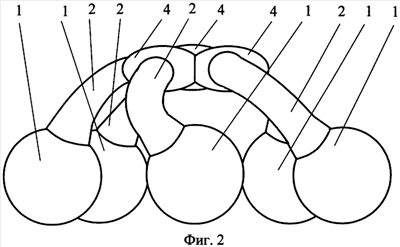

на фиг.2 показан вид спереди.

Массажер содержит пять коленообразных держателей 2 с расположенными на их концах каплеобразными массажными элементами 1, находящимися на одной плоскости, основание 3, к которому прикреплены концами коленообразные держатели 2, выполненные с правосторонним или левосторонним изгибом соответственно по часовой или против часовой стрелки относительно оси симметрии основания 3. Основание 3 выполнено из пяти бочкообразных элементов 4 с непараллельными днищами, которыми бочкообразные элементы 4 соединены между собой, а к боковой стороне каждого бочкообразного элемента 4 присоединен конец соответствующего держателя 2 (фиг.1, 2).

Расстояния между центрами массажных элементов 1 могут быть выполнены одинаковыми. Массажер может быть выполнен из твердых пластических материалов, разрешенных к применению при контактировании с поверхностью тела человека.

Работа с массажером осуществляется захватом кистью руки массажиста основания 3 и части держателей 2. При этом конструкция массажера обеспечивает захват массажера кистью руки массажиста таким образом, что в контакте с ладонью руки массажиста находятся бочкообразные элементы 4. Информативность при тактильном контакте бочкообразных элементов 4 с ладонью массажиста обеспечивает более точное ощущение нагрузки, осуществляемой каждым массажным элементом 1 при осуществлении основных приемов массажа.

Формула изобретения

Массажер, содержащий пять коленообразных держателей с расположенными на их концах каплеобразными массажными элементами, находящимися на одной плоскости, основание, к которому прикреплены концами коленообразные держатели, выполненные с правосторонним или левосторонним изгибом соответственно по часовой или против часовой стрелки относительно оси симметрии основания, отличающийся тем, что основание выполнено из пяти бочкообразных элементов с непараллельными днищами, которыми бочкообразные элементы соединены между собой, а к боковой стороне каждого бочкообразного элемента присоединен конец соответствующего держателя.

РИСУНКИ
