(54) ЭЛЕМЕНТ НАПОЛЬНОГО ПОКРЫТИЯ

(57) Реферат:

Изобретение относится к области строительства, в частности к покрытиям из плиток, преимущественно напольным для сельскохозяйственных производственных помещений. Технический результат изобретения заключается в увеличении срока службы покрытия, увеличении долговечности, повышении точности сопряжений, повышении устойчивости соединения плиток между собой, снижении расхода материала при укладке покрытия, обеспечении безопасности содержания животных, снижении заболеваемости животных за счет снижения теплопроводности покрытия. Указанный технический результат достигается тем, что в элементе напольного покрытия, содержащем рабочую поверхность, выполненную в форме правильного шестигранника, и основание, согласно изобретению толщина рабочей поверхности элемента равна толщине основания, а форма основания имеет вид описанной вокруг шестигранника окружности, в которой через одну грань шестигранника выполнены выемки в виде сегментов, образованных гранью шестигранника и описанной окружностью, развернутых зеркально относительно грани шестигранника, при этом в основании имеется круглое углубление, в котором перпендикулярно друг другу выполнены попарно ребра жесткости, высота которых равна глубине круглого углубления, расположенные так, что центр одной из этих пар проходит через угол шестигранника, а центр другой через середину ребра шестигранника. 1 з.п. ф-лы, 4 ил.

Изобретение относится к области строительства, а именно к покрытиям из плиток, преимущественно напольным для сельскохозяйственных производственных помещений. Изобретение может быть использовано также для изготовления потолочных, настенных или напольных покрытий любых производственных помещений.

При содержании сельскохозяйственных животных в производственных помещениях важное значение имеет устройство полов. От качества полов во многом зависит здоровье животных, санитарно-гигиенический режим помещений и все другие показатели микроклимата и в конечном итоге продуктивность сельскохозяйственных животных.

Полы производственных помещений для содержания животных должны быть теплыми, прочными, экологически чистыми, коррозионностойкими, долговечными, нескользкими, неабразивными, беспустотными, легко очищаться и дезинфицироваться, они должны обеспечивать санитарно-гигиенический режим, а в местах отдыха животных быть малотеплопроводными, обладать высоким шумопоглощением, хорошо переносить погодные и температурные изменения.

1. – С.48-51; Ярыгин С.Н. Влияние полов разной теплофизической характеристики на физиологическое состояние и продуктивность доращиваемого и откармливаемого молодняка свиней: автореф. дис. канд. с.-х. наук / С.Н.Ярыгин; ВИЖ. – Дубровица, 1987. – 24 с.). Срок службы деревянных полов не превышает 2-3 лет, а частичный ремонт начинается через несколько месяцев после начала эксплуатации, полы требуют большого расхода древесины хвойных пород.

Известно также напольное покрытие (патент РФ на ПМ 28321, МПК A47G 27/02, A47L 23/22, опубл. 20.03.2003), принятое в качестве прототипа, содержащее верхнюю рабочую поверхность, имеющую форму правильного шестигранника, и основание.

Напольные плитки, в частности, из камня или керамики обычно укладывают с помощью подходящего клея на подготовленное соответствующим образом основание, например на гладкий настил, при этом большое значение имеет качество подготовки основания, оно должно быть ровным, достаточно прочным, чтобы в процессе эксплуатации не происходило проседание, выкрашивание отдельных плиток и не нарушалась ровность поверхности. Укладка связана с большими затратами как по инструменту, так и по материалам и, кроме того, требует относительно высокой квалификации укладчика. Сложно разрезать плитку, обеспечить ровную поверхность среза, это также требует относительно высокой квалификации укладчика. К тому же после укладки требуется довольно продолжительное время до того, как по покрытию можно будет ходить. Другой недостаток состоит в том, что сложно достичь точного и устойчивого соединения элементов покрытия.

Технический результат изобретения заключается в увеличении срока службы покрытия, увеличении долговечности, повышении точности сопряжений, повышении устойчивости соединения плиток между собой, снижении расхода материала при укладке покрытия, обеспечении безопасности содержания животных, снижении заболеваемости животных за счет снижения теплопроводности покрытия.

Указанный технический результат достигается тем, что в элементе напольного покрытия, содержащем рабочую поверхность, выполненную в форме правильного шестигранника, и основание, согласно изобретению толщина рабочей поверхности элемента равна толщине основания, а форма основания имеет вид описанной вокруг шестигранника окружности, в которой через одну грань шестигранника выполнены выемки в виде сегментов, образованных гранью шестигранника и описанной окружностью, развернутых зеркально относительно грани шестигранника, при этом в основании имеется круглое углубление, в котором перпендикулярно друг другу выполнены попарно ребра жесткости, высота которых равна глубине круглого углубления, расположенные так, что центр одной из этих пар проходит через угол шестигранника, а центр другой через середину ребра шестигранника.

Указанный технический результат достигается также тем, что в качестве материала, из которого изготавливают напольное покрытие использован термопласткомпозит.

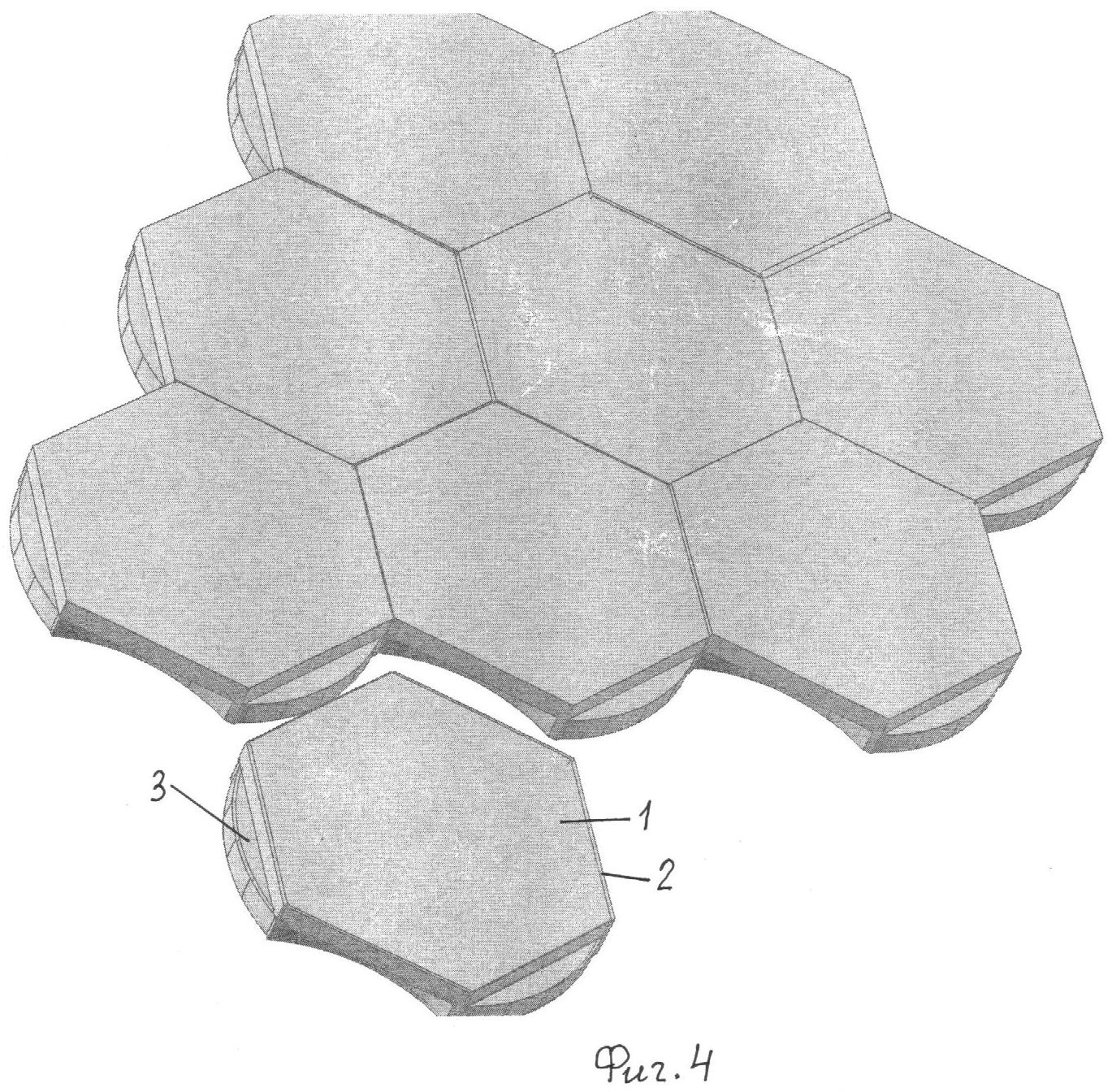

Изобретение поясняется чертежами, где на фиг.1 показан общий вид заявляемого устройства со стороны рабочей поверхности; на фиг.2 – показан общий вид заявляемого устройства со стороны основания; на фиг.3 – вид А на фиг.2 в разрезе; на фиг.4 – напольное покрытие, собранное из заявляемых элементов напольного покрытия.

Элемент напольного покрытия производственных помещений содержит рабочую часть 1, выполненную в виде правильного шестигранника 2, толщина которого равна толщине основания 3. Основание 3 имеет форму описанной вокруг шестигранника окружности 4, в которой через одну грань правильного шестигранника 2 выполнены три выемки в форме сегментов 5, образованных гранью шестигранника 2 и описанной окружностью 3, развернутых зеркально относительно грани шестигранника 2.

В центре основания 3 имеется круглое (из технологических соображений при изготовлении пресс-формы) углубление 6, в котором перпендикулярно друг другу выполнены попарно ребра жесткости 7, расположенные так, что центр одной из этих пар ребер жесткости проходит через середину угла шестигранника, а центр другой пары – через середину его грани (для удобства деления плитки на две части). Высота ребер жесткости 7 равна глубине круглого углубления 6 для того, чтобы при разрезании элемента напольного покрытия торцевая часть разрезанного края оставалась ровной и закрывала пустоту.

Предлагаемое устройство работает следующим образом. Элементы напольного покрытия укладывают на подготовленную относительно ровную поверхность, предпочтительно песчано-глиняную смесь, и соединяют между собой таким образом, чтобы выступ на основании одного элемента совпал с выемкой на основании другого. Форма элемента напольного покрытия позволяет с очень высокой точностью автоматически выравнивать поверхность напольного покрытия при соединении между собой нескольких элементов в напольное покрытие. В случае, когда основанием под напольное покрытие служит неровная поверхность, элемент напольного покрытия опирается тремя точками на три соседних элемента напольного покрытия. В результате такого соединения элементов получается жесткое неразъемное соединение, у которого очень высокая прочность поверхности на изгиб, на излом, высокая точность сопряжения. В случае нарушения ровности поверхности под покрытием ровность покрытия не нарушается за счет того, что взаимная фиксация элементов напольного покрытия относительно друг друга очень прочная.

Заявляемый элемент напольного покрытия монтируют без каких-либо дополнительных устройств и элементов крепежа. Благодаря тому, что ребра жесткости выполнены параллельно на расстоянии между ребрами, обеспечивающем ориентацию пилы при резке, и попарно перпендикулярны друг другу, элемент напольного покрытия легко разделить на две половинки в двух перпендикулярных направлениях посередине между ребер жесткости, он легко режется, поэтому из заявляемых элементов напольного покрытия легко собрать поверхность напольного покрытия с ровными краями, причем на срезе получается закрытый край. Это позволяет снизить расход материала при укладке напольного покрытия.

Заявляемый элемент напольного покрытия изготовлен из термопласткомпозита – химически стойкого конструкционного материала, изготовленного на основе термопластичных полимеров и традиционных твердых наполнителей с добавлением широкой гаммы красящих веществ, придающих дополнительные эстетические свойства изделиям, изготовленным из него. Благодаря своему составу (сырьем для производства термопласткомпозитных изделий являются: кварцевый песок, полимеры, краситель, антипирены) элемент напольного покрытия из термопласткомпозита обладает высоким шумопоглощением, низкой теплопроводностью, высокой устойчивостью к агрессивным средам, что выгодно отличает его, например, от бетонного покрытия. Термопласткомпозитный материал хорошо переносит погодные и температурные изменения (гарантийный срок эксплуатации 200 циклов), имеет высокую прочность (не бьется при падении с 5 этажа, не трескается при резке, не имеет боя при транспортировке, погрузочно-разгрузочных операциях и при монтаже). Высокая точность размеров достигается штамповочным методом производства (под давлением в 250 тонн).

Размеры элемента напольного покрытия легко могут быть пропорционально увеличены или уменьшены и использованы также для изготовления потолочных, настенных или напольных покрытий любых производственных и других помещений.

Формула изобретения

1. Элемент напольного покрытия, содержащий рабочую поверхность, выполненную в форме правильного шестигранника и основание, отличающийся тем, что толщина рабочей поверхности элемента равна толщине основания, а форма основания имеет вид описанной вокруг шестигранника окружности, в которой через одну грань шестигранника выполнены выемки в виде сегментов, образованных гранью шестигранника и описанной вокруг этого шестигранника окружностью и развернутых зеркально относительно грани шестигранника, а в основании имеется круглое углубление, в котором перпендикулярно друг другу выполнены попарно ребра жесткости, высота которых равна глубине круглого углубления, расположенные так, что центр одной из этих пар проходит через угол шестигранника, а центр другой через середину ребра шестигранника.

2. Элемент напольного покрытия по п.1, отличающийся тем, что в качестве материала, из которого изготовлен элемент напольного покрытия, использован термопласткомпозит.
