Патент на изобретение №2382717
|
||||||||||||||||||||||||||
(54) СУДОВОЙ ПОДШИПНИК ГРЕБНОГО ВАЛА
(57) Реферат:
Изобретение относится к судостроению, а более конкретно к судовым подшипникам гребных валов пропульсивных систем валопроводов. Судовой подшипник гребного вала содержит втулку и антифрикционные вкладыши. Вкладыши выполнены в поперечном сечении в виде буквы С и установлены на закрепленных на внутренней поверхности втулки планках Т-образной формы. Вкладыши установлены без зазора между их боковыми поверхностями. Повышается несущая способность подшипника при сохранении его габаритов, упрощается технология изготовления. 2 ил.

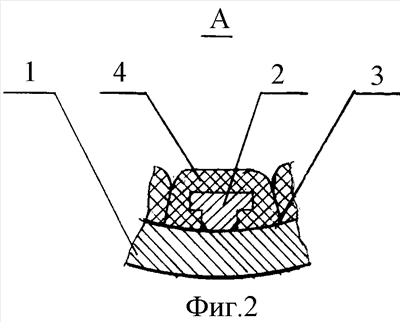

Изобретение относится к судостроению, конкретно – к судовым подшипникам гребных и дейдвудных валов пропульсивных систем валопроводов. Известны подшипники скольжения и сальники гребных валов (см. ОСТ 5.4183-76, ОСТ 5.5154-74) (1), у которых антифрикционные вкладыши трапециедальной формы (например, по а.с. СССР Изготовление этих пазов во втулке является трудоемким процессом. А наличие зазоров между вкладышами снижает несущую рабочую поверхность подшипника, что приводит для обеспечения требуемого удельного давления на подшипник к увеличению габаритов подшипника. Сущность изобретения заключается в том, что антифрикционные вкладыши выполнены в виде буквы С и установлены без зазора между их боковыми поверхностями на Т-образных планках, которые закреплены на внутренней поверхности втулки подшипника. Использование совокупности предложенных технических решений упрощает технологию изготовления подшипников гребных валов, снижает трудоемкость изготовления и позволяет повысить несущую способность подшипника. На фиг.1 схематично приведен поперечный разрез подшипника гребного вала, на фиг.2 – узел установки вкладыша. Подшипник гребного вала содержит втулку 1, Т-образные планки 2, закрепленные на внутренней поверхности 3 втулки 1, на них установлены антифрикционные вкладыши 4 в виде буквы С. Вкладыши 4 установлены без зазора между их боковыми поверхностями. Изобретение позволяет снизить трудоемкость изготовления подшипников гребного вала, упростить технологию изготовления и увеличить несущую способность подшипника с сохранением его габаритов.
Формула изобретения
Судовой подшипник гребного вала пропульсивной системы валопровода, содержащий втулку подшипника и антифрикционные вкладыши, отличающийся тем, что антифрикционные вкладыши выполнены в поперечном сечении в виде буквы С и установлены без зазора между их боковыми поверхностями на Т-образных планках, которые закреплены на внутренней поверхности втулки подшипника.
РИСУНКИ
|
||||||||||||||||||||||||||
310137) (2) во втулке устанавливаются в пазы типа «ласточкин хвост».
