Патент на изобретение №2382632
|
||||||||||||||||||||||||||
(54) МАССАЖНЫЙ ЭЛЕМЕНТ-МОДУЛЬ ПСЕВДОКИПЯЩЕГО СЛОЯ
(57) Реферат:

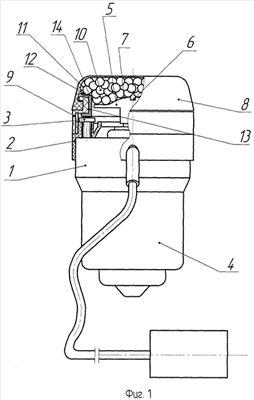

Изобретение относится к области медицины и может быть использовано для лечебного и общего профилактического массажа. Массажный элемент в виде модуля псевдокипящего слоя содержит корпус 1 со втулкой 2 и буртиком 3, привод 4, активатор 5, эластичную мембрану 8, закрепленную на накидной гайке 9 с образованием полости 11, предназначенной для размещения шариков, в полости 11 эластичной мембраны 8 выполнен кольцевой отбойный пояс 12, размещенный над поверхностью активатора 5, а в корпусе 1 установлено резиновое кольцо 13 с наклонной полкой 14, расположенной у кольцевого отбойного пояса 12 эластичной мембраны 8. Технический результат – высокая надежность устройства при его длительной эксплуатации за счет схода шариков от кольцевого отбойного пояса по наклонной полке резинового кольца к поверхности активатора. 2 ил.
Изобретение относится к медицине, а именно к устройствам для лечебного и общего профилактического массажа. Известно устройство для массажа (заявка Японии на изобретение Недостатком этого устройства является то, что массажное устройство не обеспечивает управление каждым массажным элементом индивидуально по заданному режиму. Известно устройство для массажа (авторское свидетельство СССР на изобретение Устройство наиболее близко к изобретению по совокупности существенных признаков и достигаемому эффекту и принято в качестве прототипа. Недостаток такого массажного элемента состоит в том, что при длительной эксплуатации создаются предпосылки к затормаживанию шариков у нижнего края диска, что не исключает возможности выдавливания большого числа шариков из полости эластичной мембраны за пределы модуля, что снижает работоспособность модуля при эксплуатации. Задача изобретения состоит в создании модуля псевдокипящего слоя, который при длительной эксплуатации надежно удерживал бы все шарики в полости эластичной мембраны на волновой поверхности диска. Задача решается тем, что в массажных элементах, выполненных в виде модулей псевдокипящего слоя, каждый из которых содержит корпус со втулкой и буртиком, привод, активатор, выполненный в виде диска с волнообразной поверхностью и канавкой, расположенной вдоль вершины волны, эластичную мембрану, закрепленную на накидной гайке с образованием полости для размещения шариков между эластичной мембраной и активатором, согласно изобретению в полости эластичной мембраны выполнен кольцевой отбойный пояс, размещенный над поверхностью активатора, а в корпусе установлено резиновое кольцо, размещенное на втулке и снабженное наклонной полкой, установленной у кольцевого отбойного пояса. При использовании изобретения может быть получен технический результат, выражающийся в высокой надежности устройства при его длительной эксплуатации, что обусловлено изменением траектории перемещения шариков от вершины эластичной мембраны до поверхности активатора, за счет введения в конструкцию модуля кольцевого отбойного пояса эластичной мембраны и резинового кольца с наклонной полкой, расположенной у кольцевого отбойного пояса. На фиг.1 изображен общий вид массажного элемента – модуля псевдокипящего слоя, подключенного к блоку управления. На фиг.2 показана эластичная мембрана с кольцевым отбойным поясом в увеличенном масштабе (другие элементы модуля, включая шарики, условно не показаны). Модуль псевдокипящего слоя содержит корпус 1 со втулкой 2 и буртиком 3, привод 4, активатор 5, выполненный в виде диска с волнообразной поверхностью и канавкой 6, расположенной вдоль вершины волны 7, эластичную мембрану 8, закрепленную на накидной гайке 9, шарики 10, помещенные между эластичной мембраной 8 и активатором 5. В полости 11 эластичной мембраны 8 выполнен кольцевой отбойный пояс 12, который расположен над поверхностью активатора 5. В корпусе 1 модуля установлено резиновое кольцо 13, размещенное на втулке 2 и снабженное наклонной полкой 14, расположенной у кольцевого отбойного пояса 12 эластичной мембраны 8. Такое выполнение эластичной мембраны 8, а также установка резинового кольца 13 с наклонной полкой 14 обеспечивают изменение перемещения шариков 10 по траектории, исключающей длительный контакт шариков 10 с нижней частью полости 11 эластичной мембраны 8, т.к. отбойный пояс 12 увеличивает жесткость и упругость этой части эластичной мембраны 8, а наклонная полка 14 резинового кольца 13 способствует эвакуации шариков 10 непосредственно над активатором 5. Устройство работает следующим образом. При подаче напряжения на привод 4 модуля в результате вращения активатора 5 возникает интенсивное хаотическое движение шариков 10 с преимущественной направленностью от активатора 5 к поверхности эластичной мембраны 8. Большое число хаотических ударов шариков 10 в единицу времени о поверхность эластичной мембраны 8 и создают эффект псевдокипения, который проявляется на поверхности контакта эластичной мембраны 8 и тела пациента. Эластичностью активной зоны обеспечивается обтекаемость неровностей на поверхности; большое количество движущихся шариков 10 обеспечивает тепловой эффект. При этом кольцевой отбойный пояс 12 и наклонная полка 14 резинового кольца 13 обеспечивают изменение траектории перемещения шариков 10 от вершины эластичной мембраны 8 до поверхности активатора 5 таким образом, что исключается длительный контакт со стенкой полости 11 эластичной мембраны 8, т.к. шарик 10, оказавшийся на кольцевом отбойном поясе 12, располагается на некотором расстоянии от этой стенки и интенсивно отлетает к поверхности активатора 5 по наклонной полке 14. Такая траектория движения шариков 10 обеспечивается повышенной упругостью и жесткостью этой части эластичной мембраны 8. В процессе работы модуля резиновое кольцо 13 перекрывает прямой контакт между перемещающимися шариками 10 и накидной гайкой 9, полностью исключая ударное воздействие шариков 10 по поверхности накидной гайки 9, что способствует снижению шумности модуля в процессе массажа. Всесторонние испытания предложенного модуля псевдокипящего слоя подтвердили его высокую надежность при длительной работе массажного устройства.
Формула изобретения
Массажный элемент в виде модуля псевдокипящего слоя, содержащий корпус со втулкой и буртиком, привод, активатор, выполненный в виде диска с волнообразной поверхностью и канавкой, расположенной вдоль вершины волны, эластичную мембрану, закрепленную на накидной гайке с образованием полости для размещения шариков между эластичной мембраной и активатором, отличающийся тем, что в полости эластичной мембраны выполнен кольцевой отбойный пояс, размещенный над поверхностью активатора, а в корпусе модуля установлено резиновое кольцо, размещенное на втулке и снабженное наклонной полкой, расположенной у кольцевого отбойного пояса эластичной мембраны.
РИСУНКИ
QB4A – Регистрация лицензионного договора на использование изобретения
Лицензиар(ы): Седлов Леонид Михайлович, Седлов Виктор Михайлович, Седлов Алексей Леонидович, Седлов Дмитрий Викторович
Вид лицензии*: НИЛ
Лицензиат(ы): Закрытое акционерное общество НПО “Акустмаш”
Договор № РД0066018 зарегистрирован 17.06.2010
Извещение опубликовано: 27.07.2010 БИ: 21/2010
* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
|
||||||||||||||||||||||||||
56-20020, А61Н 7/00, 1981 г.), содержащее корпус, размещенные на корпусе панель с отверстиями и опору с массажными элементами, блок питания и управления.
