Патент на изобретение №2382234

(54) ВЕТРОАГРЕГАТ

(57) Реферат:

Изобретение относится к ветроэнергетике. Ветроагрегат содержит ветряк, генератор, муфту, тормоз, редуктор, барабан, полиспаст, контакты, катушки и вспомогательные грузы. При подходе груза полиспаста в верхнее положение первая катушка обесточена и первый вспомогательный груз, перемещаясь вниз, размыкает муфту и затормаживает барабан тормозом. При подходе груза полиспаста в нижнее положение второй контакт замыкает первый контакт и первая катушка втягивает сердечник и включает муфту, соединяющую редуктор, барабан и полиспаст с валом генератора и ветряком так, что полиспастом поднимается груз. При отсутствии ветра вторая катушка обесточивается и второй вспомогательный груз, поднимая первый вспомогательный груз, растормаживает барабан и включает муфту для выработки тока генератором от гравитационного перемещения груза полиспаста. Техническим результатом является обеспечение непрерывности работы ветроагрегата независимо от наличия ветра. 1 ил.

Изобретение относится к ветроэнергетике.

Из уровня техники известна схема управления аккумулирующим устройством в ветроэнергетике, выполненная так, что осуществляется подключение аккумулирующего устройства к ветроагрегату для накопления энергии в периоды ветров, отключение при наполненной энергии поднятием груза и повторное подключение при отсутствии ветра (см. заявку DE 102006003897 A1, F03D 9/02, 02.08.2007, 13 стр.(1)).

Техническим результатом заявленного изобретения является обеспечение непрерывности работы ветроагрегата независимо от наличия ветра.

Технический результат достигается тем, что ветроагрегат содержит ветряк, генератор, муфту, тормоз, редуктор, барабан, полиспаст, контакты, катушки и вспомогательные грузы. При подходе груза полиспаста в верхнее положение первая катушка обесточена и первый вспомогательный груз, перемещаясь вниз, размыкает муфту и затормаживает барабан тормозом. При подходе груза полиспаста в нижнее положение второй контакт замыкает первый контакт и первая катушка втягивает сердечник и включает муфту, соединяющую редуктор, барабан и полиспаст с валом генератора и ветряком так, что полиспастом поднимается груз. При отсутствии ветра вторая катушка обесточивается и второй вспомогательный груз, поднимая первый вспомогательный груз, растормаживает барабан и включает муфту для выработки тока генератором от гравитационного перемещения груза полиспаста.

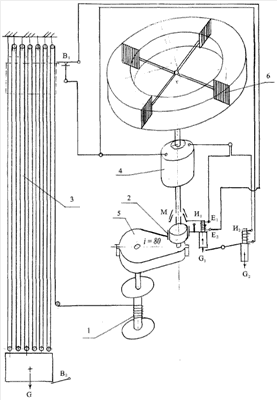

На чертеже представлен ветроагрегат в соответствии с заявленным изобретением.

Ветроагрегат работает следующим образом.

При подходе в верхнее положение груза G полиспаста контакты E₁ и Е₂ разомкнуты, первая катушка И₁ обесточена, первый вспомогательный груз G₁, перемещаясь вниз, размыкает муфту М и затормаживает барабан 1 тормозом 2, отключая полиспаст 3 от системы. В этом случае ветром через ветряк и вал генератора вырабатывается ток в генераторе 4.

При подходе груза G полиспаста в нижнее положение второй контакт В₂ замыкает первый контакт B₁, и первая катушка И₁ втягивает сердечник и включает синхронную муфту М, соединяя редуктор 5, барабан и полиспаст с валом генератора и ветряком 6 так, что полиспастом поднимается груз G.

В это время, при наличии ветра, генератор вырабатывает энергию, удерживая сердечник второй катушки И₂ в верхнем положении.

Идет процесс выработки энергии генератором от ветра и поднятие груза G полиспаста (накопление потенциальной энергии).

Когда груз G полиспаста поднят до верхнего положения, первый контакт B₁ разомкнут, первый вспомогательный груз G₁ опустился и своим весом, разомкнув муфту М, затормозил барабан.

В этот момент вторая катушка И₂ удерживает второй вспомогательный груз G₂, ток идет от генератора в сеть, а через первую катушку И₁ полиспаст заторможен и отключен муфтой М от генератора.

Настал штиль – ветра нет.

Вторая катушка И₂ обесточилась, и второй вспомогательный груз G₂, поднимая первый вспомогательный груз G₁, растормаживает барабан с одновременным включением муфты М, соединяя редуктор с барабаном, полиспастом и генератором, и генератор вырабатывает ток от гравитационного перемещения груза G полиспаста.

Когда груз G полиспаста достиг нижнего положения, при появлении ветра одновременно начинается прокручивание генератора ветром. В таком случае генератор будет прокручиваться ветром и полиспаст вернется на подъем, так как первый контакт B₁ замкнут, втянут сердечник первой катушки И₁, включена муфта М и расторможен барабан, позволяя дополнить запас энергии подъемом груза G полиспаста.

Таким образом, ветроагрегат работает непрерывно независимо от наличия ветра в автоматическом режиме.

Формула изобретения

Ветроагрегат, содержащий ветряк, генератор, муфту, тормоз, редуктор, барабан, полиспаст, контакты, катушки и вспомогательные грузы, причем при подходе груза полиспаста в верхнее положение первая катушка обесточена и первый вспомогательный груз, перемещаясь вниз, размыкает муфту и затормаживает барабан тормозом, при подходе груза полиспаста в нижнее положение второй контакт замыкает первый контакт и первая катушка втягивает сердечник и включает муфту, соединяющую редуктор, барабан и полиспаст с валом генератора и ветряком так, что полиспастом поднимается груз, при отсутствии ветра вторая катушка обесточивается и второй вспомогательный груз, поднимая первый вспомогательный груз, растормаживает барабан и включает муфту для выработки тока генератором от гравитационного перемещения груза полиспаста.

РИСУНКИ
