Патент на изобретение №2381725
|
||||||||||||||||||||||||||
(54) СМЕСИТЕЛЬ КОРМОВ
(57) Реферат:
Изобретение относится к сельскому хозяйству, в частности к смесителям кормов, применяемым на животноводческих фермах и комплексах. Смеситель содержит снабженный выгрузными патрубками корпус, в нижней части которого параллельно размещены два перемешивающих рабочих органа. Рабочие органы выполнены в виде валов со шнековыми и лопастными участками. Напротив шнекового участка одного вала находится лопастной участок другого вала. Каждый противотранспортирующий рабочий орган выполнен из двух частей. Части имеют автономные приводы и вращаются в противоположные стороны. Первая часть каждого рабочего органа состоит из винтовой навивки и перемешивающе-транспортирующих лопаток. Вторая часть состоит из перемешивающе-транспортирующих лопаток и перебрасывающих лопастей. Перемешивающе-транспортирующие лопатки на разных частях рабочего органа установлены под противоположными углами друг к другу относительно продольной оси вала. Использование изобретения позволит повысить качество смешивания и снизить удельную энергоемкость за счет совершенствования конструкции смесителя и интенсификации процесса смешивания. 2 ил.

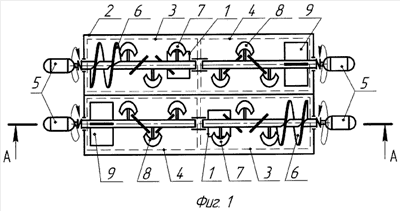

Изобретение относится к сельскому хозяйству, в частности к смесителям кормов, применяемым на животноводческих фермах и комплексах. Известен шнековый дозатор (см. а.с. СССР За прототип выбран смеситель кормов (см. а.с. СССР Технической задачей является повышение качества смешивания и снижение удельной энергоемкости за счет совершенствования конструкции смесителя и интенсификации процесса смешивания. Для решения этой технической задачи предлагается смеситель кормов, содержащий снабженный выгрузными патрубками 1 корпус 2. В нижней части корпуса 2 параллельно размещены два противотранспортирующих перемешивающих рабочих органа, каждый из которых выполнен составным из двух частей 3 и 4, причем части имеют автономные приводы 5 и вращаются в противоположные стороны. Часть 3 выполнена в виде винтовой навивки 6 и перемешивающе-транспортирующих лопаток 7. Часть 4 выполнена в виде перемешивающе-транспортирующих лопаток 8 и перебрасывающих лопастей 9. Перемешивающе-транспортирующие лопатки 7 и 8 установлены под противоположными углами друг к другу относительно продольной оси рабочего органа. Выгрузные патрубки 1 снабжены заслонками 10 с механизмами управления 11. Фиг.1. Схема смесителя кормов. Фиг.2. Разрез А-А. Смеситель кормов работает следующим образом. Загружается корм в корпус 2. Включаются приводы 5 частей 3 и 4 рабочих органов. Под действием винтовой навивки 6 и перемешивающе-транспортирующих лопаток 7 корм, перемешиваясь, движется к выгрузному патрубку 1. Вращение части 3 рабочего органа осуществляется в таком направлении, при котором корм смещается к боковой стенке корпуса 2. Так как часть 4 рабочего органа вращается в противоположную сторону относительно части 3, то перемешивающе-транспортирующие лопатки 8 перемешивают и перемещают корм к перебрасывающим лопастям 9, частично перебрасывая его в зону работы второго рабочего органа. Окончательный переброс корма в зону работы второго рабочего органа выполняют перебрасывающие лопасти 9. Аналогично, с тем же эффектом смешивания, но в противоположном направлении перемещает корм второй рабочий орган. По окончании перемешивания открываются заслонки 10 механизмами управления 11 и готовая кормосмесь выгружается через патрубки 1. Предложенный смеситель за счет регламентации движения корма в корпусе интенсифицирует процесс смешивания и позволяет получить необходимое качество кормосмеси за меньшее время при пониженных удельных затратах энергии.
Формула изобретения
Смеситель кормов, содержащий снабженный выгрузными патрубками корпус, в нижней части которого параллельно размещены два перемешивающих рабочих органа, рабочие органы выполнены в виде валов со шнековыми и лопастными участками, при этом напротив шнекового участка одного вала находится лопастной участок другого вала, отличающийся тем, что каждый противотранспортирующий рабочий орган выполнен из двух частей, причем части имеют автономные приводы и вращаются в противоположные стороны, первая часть каждого рабочего органа состоит из винтовой навивки и перемешивающе-транспортирующих лопаток, вторая часть состоит из перемешивающе-транспортирующих лопаток и перебрасывающих лопастей; перемешивающе-транспортирующие лопатки на разных частях рабочего органа установлены под противоположными углами друг к другу относительно продольной оси вала.
РИСУНКИ
|
||||||||||||||||||||||||||
899024, МКИ А01К 5/00), включающий бункер с загрузочным окном, кожух с расположенными внутри него двумя противотранспортирующими шнеками, у каждого из которых на одном из концов установлены перебрасывающие лопатки, выгрузное окно. При полностью или частично закрытом выгрузном окне этот дозатор перемешивает корм, находящийся в кожухе. Недостатком данного устройства при таких условиях работы является высокая удельная энергоемкость.
