Патент на изобретение №2381631

(54) ГРОМКОГОВОРИТЕЛЬ

(57) Реферат:

Изобретение относится к электроакустике, в частности к малогабаритным высококачественным громкоговорителям для звуковоспроизводящей аппаратуры. Техническим результатом изобретения является повышение эффективности излучения громкоговорителя в области низких частот и снижение искажений при воспроизведении звуковых сигналов высокой частоты. Громкоговоритель содержит корпус, электродинамическую головку, жестко прикрепленную к корпусу, пассивный излучатель. Между электродинамической головкой и пассивным излучателем размещен акустический канал, площадь поперечного сечения которого составляет (0,1÷0,5)S_диф, площадь пассивного излучателя составляет (1÷20)S_диф, длина канала выбирается из условия (0÷0,4)D, а расстояние между электродинамической головкой и пассивным излучателем равно (0,01÷0,5)D, где S_диф – площадь диффузора электродинамической головки; D – диаметр пассивного излучателя. Акустический канал выполняется в виде трубки, размещенной соосно с электродинамической головкой. Для точной настройки может выполняться телескопическим. 1 ил.

Изобретение относится к электроакустике, в частности к малогабаритным высококачественным громкоговорителям для звуковоспроизводящей аппаратуры.

Известен громкоговоритель, содержащий корпус, к которому жестко прикреплены электродинамическая головка и пассивный излучатель из синтетической пленки, натянутой на корпус. Пассивный излучатель сопряжен с диффузором электродинамической головки через замкнутый воздушный промежуток [1]. Недостатком известного устройства является недостаточно широкий диапазон воспроизведения звука в области низких частот и искажения на высоких частотах, вызванные резонансом пленочного покрытия корпуса.

Известен громкоговоритель, содержащий корпус с прикрепленной к нему электродинамической головкой, пассивный излучатель, сопряженный с электродинамической головкой, причем пассивный излучатель имеет большую, чем диффузор, площадь излучения [2]. Недостатком известного устройства, выбранного в качестве прототипа, является нелинейная зависимость частотной характеристики от размеров пассивного излучателя и искажения при воспроизведении высокочастотной составляющей звукового спектра.

Цель изобретения – повышение эффективности излучения громкоговорителя в области низких частот и снижение искажений при воспроизведении звуковых сигналов высокой частоты.

Поставленная цель достигается тем, что в громкоговорителе, содержащем корпус, электродинамическую головку, жестко прикрепленную к корпусу, пассивный излучатель, в отличие от прототипа между электродинамической головкой и пассивным излучателем размещен акустический канал, площадь поперечного сечения которого составляет (0,1÷0,5)S_диф, площадь пассивного излучателя составляет

(1÷20)S_диф, длина канала выбирается из условия (0÷0,4)D, а расстояние между электродинамической головкой и пассивным излучателем равно (0,01÷0,5)D, где S_диф – площадь диффузора электродинамической головки; D – диаметр пассивного излучателя.

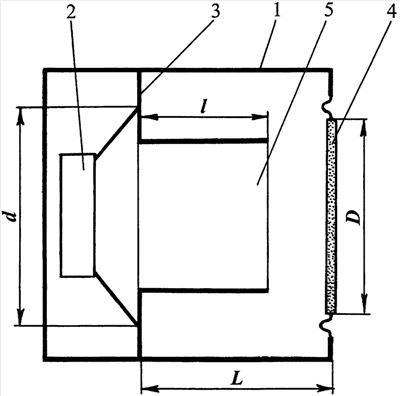

На чертеже представлена схема конструкции громкоговорителя.

В корпусе 1 размещена электродинамическая головка 2, жестко прикрепленная к деке 3. К передней стенке корпуса на гибких упругих гофрах прикреплен пассивный излучатель 4. Между декой 3 и пассивным излучателем 4 установлен акустический канал 5 перпендикулярно деке 3 и соосно с электродинамической головкой 2. Размеры акустического канала 5 выбираются из условий:

– площадь поперечного сечения канала 5 составляет 10÷50% от площади диффузора электродинамической головки 2, т.е. S_кан=(0,1÷0,5)S_диф, где S_кан – площадь поперечного сечения акустического канала; S_диф – площадь диффузора электродинамической головки;

– длина канала составляет от 0 до 40% диаметра пассивного излучателя, т.е. l=(0÷0,4)D, где l – длина канала; D – диаметр пассивного излучателя;

Площадь пассивного излучателя 4 составляет S_пи=(1÷20)S_диф, где S_пи – площадь пассивного излучателя; S_диф – площадь диффузора электродинамической головки.

Расстояние между декой 2 и пассивным излучателем 4 выбирается равным половине диаметра пассивного излучателя 4, т.е. L=(0,01÷0,5)D, где L – расстояние между декой 3 и пассивным излучателем 4; D – диаметр пассивного излучателя.

Конструктивно предлагаемый громкоговоритель может быть выполнен в виде деревянного корпуса 1, оклеенного внутри звукопоглощающим покрытием. Пассивный излучатель 4 выполняется из ламинированного пенопласта, прикрепленного с помощью резиновых гофров к передней стенке корпуса 1. Акустический канал 5 представляет собой отрезок трубки, прикрепленной к деке 3 соосно с электродинамической головкой 2. Для более точной подборки длины акустического канала 5 его можно выполнить телескопическим.

По сравнению с устройствами аналогичного назначения предлагаемое техническое решение обладает следующими преимуществами:

– определены наиболее критичные соотношения размеров основных элементов громкоговорителя, что позволяет от метода подбора конструктивных элементов перейти к расчетам;

– полученные эмпирические соотношения конструктивных элементов громкоговорителя позволяют повысить эффективность излучения в области низких частот и получить более линейную характеристику в области высоких частот;

– полученные данные пригодны для создания высокоэффективных малогабаритных громкоговорителей различной мощности.

Источники информации

1. Пат. RU 2193826.

2. Пат. RU 2000131505 (прототип).

Формула изобретения

Громкоговоритель, содержащий корпус, электродинамическую головку, жестко прикрепленную к корпусу, пассивный излучатель, отличающийся тем, что между электродинамической головкой и пассивным излучателем размещен акустический канал, площадь поперечного сечения которого составляет (0,1÷0,5)S_диф, площадь пассивного излучателя составляет (1÷20)S_диф, длина канала выбирается из условия (0÷0,4)D, а расстояние между электродинамической головкой и пассивным излучателем равно (0,01÷0,5)D, где S_диф – площадь диффузора электродинамической головки; D – диаметр пассивного излучателя.

РИСУНКИ
