Патент на изобретение №2381456

(54) КВАРТИРНЫЙ ТЕПЛОСЧЕТЧИК

(57) Реферат:

Изобретение относится к области измерительной техники, в частности к квартирным счетчикам горячей воды. На валу квартирного теплосчетчика или его торце размещается насадка из термостекла, имеющая низкий коэффициент объемного (линейного) расширения от температуры, и размещают ее внутри неподвижного кольца, закрепленного к корпусу счетчика, которое изготавливают из медного (платинового) сплава, обладающего значительным коэффициентом объемного (линейного) расширения от температуры. При снижении температуры горячей воды ниже допустимого нормой кольцо сужается и тормозит вращение вала за счет трения с насадкой. Тем самым показания счетчика корректируются в соответствии с температурой горячей воды. При снижении температуры за пределы рабочей температурной зоны кольцо сужается, чем пропорционально замедляет движение вала за счет трения с насадкой. Технический результат – приведение показателей счетчика к температуре горячей воды. 2 ил.

Изобретение относится к области измерительной техники, в частности к квартирным счетчикам горячей воды.

Известен квартирный счетчик горячий воды [1]. Недостаток его заключается в том, что не корректируются показания счетчика при понижении температуры горячей воды ниже нормы.

Изобретение направлено на приведение показателей счетчика к температуре горячей воды.

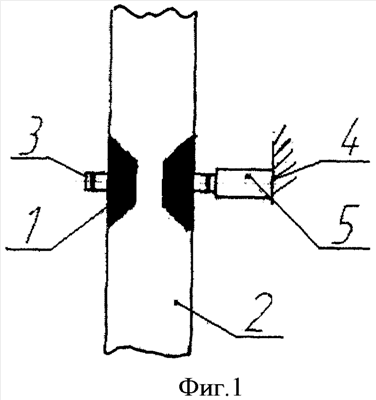

На фиг.1 и 2 показаны: 1 – насадка, 2 – вал из термостекла, 3 – неподвижное кольцо, 4 – закрепитель к корпусу, 5 – монтажная вставка из термостекла.

Цель достигается тем, что на валу 2 счетчика или его торце размещается насадка из термостекла 1, имеющая низкий коэффициент объемного (линейного) расширения от температуры, и размещают ее внутри неподвижного кольца 3, закрепленного к корпусу счетчика 4, которое изготавливают из медного (платинового) сплава, обладающего значительным коэффициентом объемного (линейного) расширения от температуры.

Счетчик работает следующим образом: при снижении температуры горячей воды ниже допустимого нормой кольцо 3 сужается и тормозит вращение вала 2 за счет трения с насадкой 1. Тем самым показания счетчика корректируются в соответствии с температурой горячей воды.

При снижении температуры за пределы рабочей температурной зоны кольцо сужается, чем пропорционально замедляет движение вала за счет трения с насадкой.

Источники информации

1. Квартирный счетчик горячей воды марки СКВ-15 на температуру до 90°С и производительностью 1,5 м/час Чистопольского завода.

Формула изобретения

Квартирный счетчик горячей воды, имеющий движитель от протока горячей воды, вал с диском и с цифрами показаний объема протока горячей воды, отличающийся тем, что на валу счетчика или на его торце дополнительно размещается насадка из термостекла, имеющего незначительный коэффициент объемного (линейного) расширения от температуры, причем насадка располагается внутри неподвижного кольца медного (платинового) сплава, имеющего значительный коэффициент объема (линейного) расширения от температуры.

РИСУНКИ
