Патент на изобретение №2380880

(54) ПНЕВМОНАГНЕТАТЕЛЬНЫЙ ВЫСЕВАЮЩИЙ АППАРАТ

(57) Реферат:

Высевающий аппарат содержит корпус, семенную и напорную камеры, высевающий диск с расположенными по окружности его торцевой плоскости дозирующими элементами. Каждый из дозирующих элементов имеет ячейку и сквозное отверстие для присасывания семян. Аппарат также имеет канал избыточного давления, соединенный с напорной камерой и направленный в сторону торцевой плоскости высевающего диска, и заборное устройство. Заборное устройство включает пневмосемяпровод, выполненный в виде трубки, один конец которого расположен в семенной камере и направлен в сторону дозирующих элементов. Канал избыточного давления расположен вокруг пневмосемяпровода. Изобретение позволит повысить качество однозернового высева семян. 3 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к однозерновым пневмонагнетательным высевающим аппаратам.

Известен пневмонагнетательный высевающий аппарат [1], содержащий семенную и напорную камеры, разделенные между собой перфорированной перегородкой, высевающий диск с дозирующими элементами и размещенные в семенной камере эжекторные трубки, соединенные с семяпроводами.

Недостатком данной конструкции высевающего аппарата является отсутствие в нем устройств для удаления «лишних» семян, что приводит к увеличению многоштучных подач семян каждым дозирующим элементом и снижению качества однозернового высева.

Наиболее близким по технической сущности к предлагаемому изобретению является пневмонагнетательный высевающий аппарат [2], содержащий корпус, семенную и напорную камеры, высевающий диск с расположенными по окружности его торцевой плоскости дозирующими элементами, каждый из которых имеет ячейку и сквозное отверстие для присасывания семян, канал избыточного давления, соединенный с напорной камерой и направленный в сторону торцевой плоскости высевающего диска, и заборное устройство, содержащее пневмосемяпровод, выполненный в виде трубки, один конец которого расположен в семенной камере и направлен в сторону дозирующих элементов.

Недостатком данного высевающего аппарата является то, что поток воздуха, поступающий из канала избыточного давления, являющегося пневматическим отражателем «лишних» семян, ударяясь о торцевую плоскость высевающего диска, резко меняет свое направление и мощным потоком, удаляясь от дозирующих элементов, увлекает за собой как «лишние» семена, так и некоторые из основных семян, занимающих в своих дозирующих элементах доминирующее положение, что приводит к образованию пропусков в подаче семян дозирующими элементами и снижению качества однозернового высева семян.

Техническим результатом, для достижения которого служит предлагаемое изобретение, является повышение качества однозернового высева семян.

Для достижения указанного технического результата в пневмонагнетательном высевающем аппарате, содержащем корпус, семенную и напорную камеры, высевающий диск с расположенными по окружности его торцевой плоскости дозирующими элементами, каждый из которых имеет ячейку и сквозное отверстие для присасывания семян, канал избыточного давления, соединенный с напорной камерой и направленный в сторону торцевой плоскости высевающего диска, и заборное устройство, содержащее пневмосемяпровод, выполненный в виде трубки, один конец которого расположен в семенной камере и направлен в сторону дозирующих элементов, канал избыточного давления расположен вокруг пневмосемяпровода.

Предлагаемый пневмонагнетательный высевающий аппарат иллюстрируется чертежами, представленными на фиг.1-3.

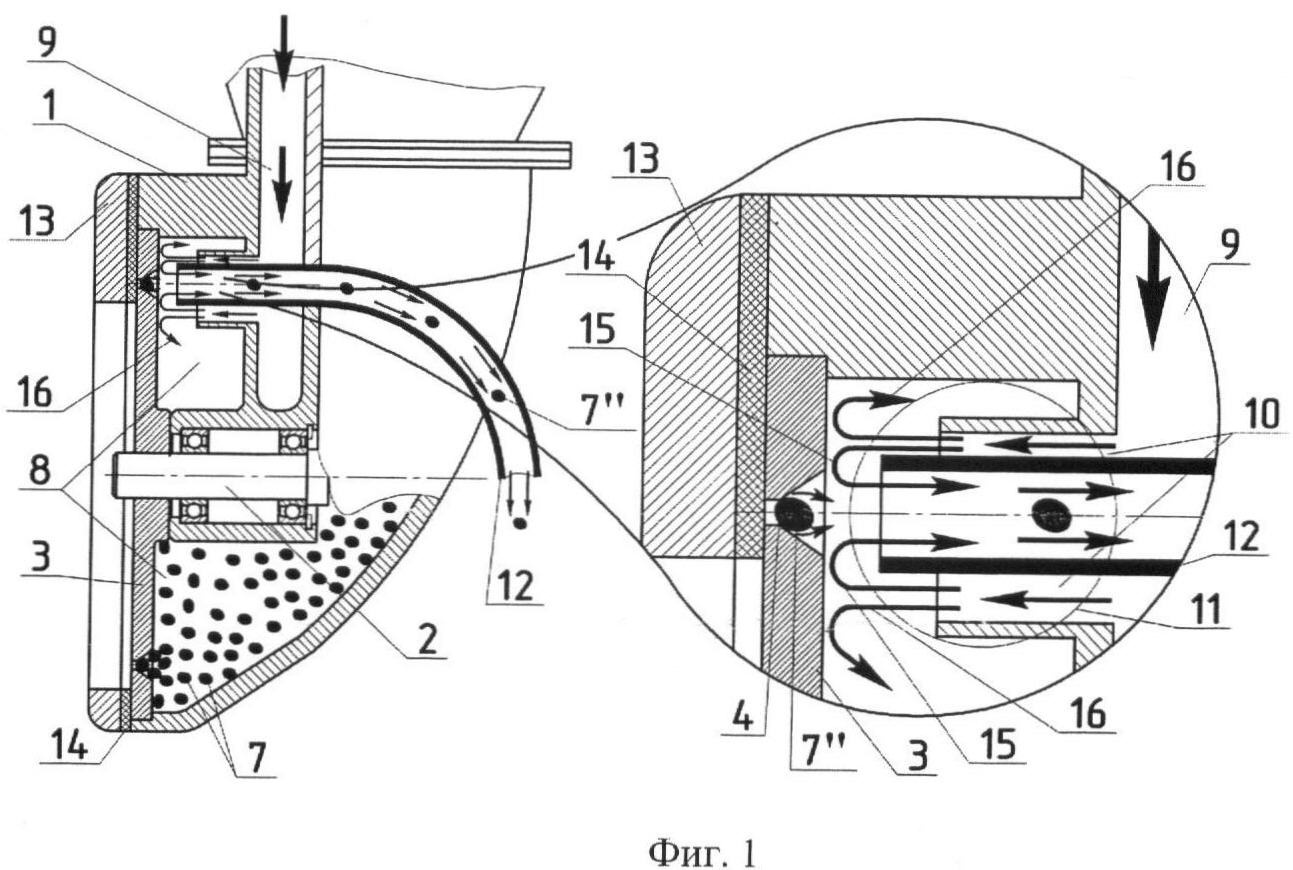

На фиг.1 показан пневмонагнетательный высевающий аппарат, поперечный разрез;

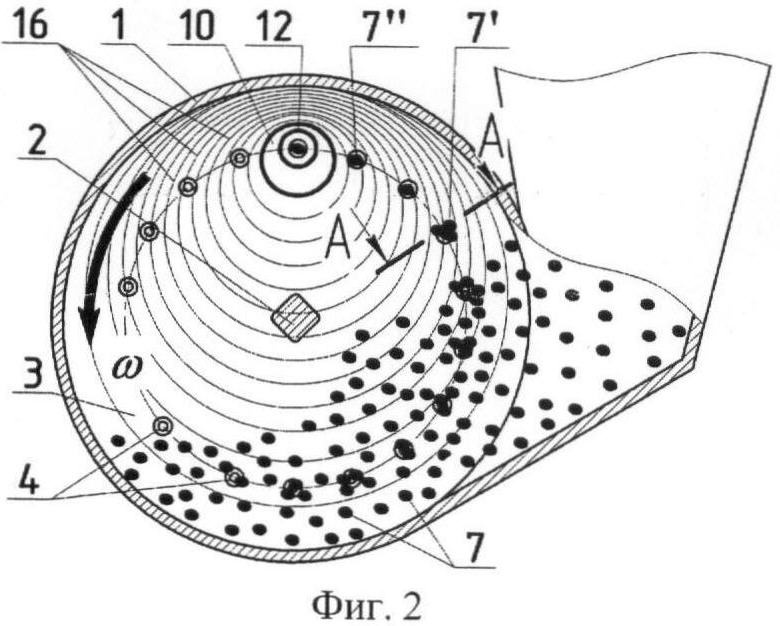

На фиг.2 – пневмонагнетательный высевающий аппарат, продольный разрез;

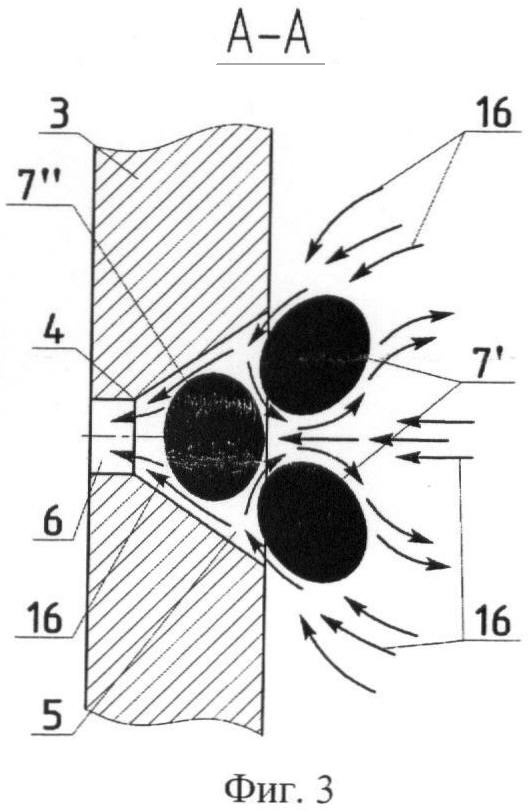

На фиг.3 – разрез по А-А на фиг.2.

Пневмонагнетательный высевающий аппарат содержит корпус 1 (фиг.1, 2), в котором на горизонтальном валу 2 размещен высевающий диск 3 (фиг.1-3) с расположенными по окружности его торцевой плоскости дозирующими элементами 4, каждый из которых имеет ячейку 5 и сквозное отверстие 6 для присасывания семян 7, семенную камеру 8 и напорную камеру 9, канал 10 избыточного давления, соединенный с напорной камерой 9 и направленный в сторону торцевой плоскости высевающего диска 3, и заборное устройство 11, содержащее пневмосемяпровод 12, выполненный в виде трубки, один конец которого расположен в семенной камере 8 и направлен в сторону дозирующих элементов 4, при этом канал 10 избыточного давления расположен вокруг пневмосемяпровода 12. К торцевой плоскости высевающего диска 3, не сопряженной с семенной камерой 8, при помощи крышки 13 прижата прокладка 14.

Работа пневмонагнетательного высевающего аппарата осуществляется следующим образом. Поступающий из напорной камеры 9 (фиг.1) по каналу 10 избыточного давления воздух разделяется на два сбалансированных воздушных потока, один из которых, поток воздуха 15, поступает в пневмосемяпровод 12, а другой, поток воздуха 16, поступает в семенную камеру 8, создавая в ней пневмонагнетательный режим избыточного давления, под воздействием которого, а также в результате действия между семенами 7, находящимися в семенной камере 8, сил взаимного бокового давления, семена 7 заполняют по одному или несколько штук дозирующие элементы 4 (фиг.1, 3) вращающегося высевающего диска 3 и транспортируются к заборному устройству 11 (фиг.1), по мере приближения к которому подвергаются воздействию постоянно усиливающегося и меняющего свое направление потока воздуха 16 (фиг.1-3), который, огибая «лишние» семена 7′ (фиг.3), выдувает их из дозирующих элементов 4, а огибая основные семена 7”, занимающие каждое в своем дозирующем элементе 4 доминирующее положение (то есть находящиеся в непосредственной близости к сквозным отверстиям 6), прижимает их к сквозным отверстиям 6 и удерживает в ячейках 5, в результате чего в каждом дозирующем элементе 4 остается по одному, надежно зафиксированному семени 7”. После этого каждый из дозирующих элементов 4 поочередно располагается напротив пневмосемяпровода 12 (фиг.1), где поток воздуха 15 (фиг.1) осуществляет беспрепятственный захват каждого из основных семян 7” и их транспортировку по пневмосемяпроводу 12 в открытую сошником (на чертежах не показан) борозду (на чертеже не показана). Таким образом, благодаря размещению канала избыточного давления вокруг пневмосемяпровода и разделения воздушного потока, поступающего в семенную камеру, на два сбалансированных воздушных потока, которые плавно и безударно воздействуют на семена, находящиеся в дозирующих элементах, снижается количество пропусков в подаче семян и достигается заявленный технический результат – повышение качества однозернового высева семян.

Источники информации

1. Авторское свидетельство СССР 1066477, кл. А01С 7/04, 1984 г. Бюл. 2.

2. Патент РФ 2226759, кл. А01С 7/04, 2004 г. – прототип.

Формула изобретения

Пневмонагнетательный высевающий аппарат, содержащий корпус, семенную и напорную камеры, высевающий диск с расположенными по окружности его торцевой плоскости дозирующими элементами, каждый из которых имеет ячейку и сквозное отверстие для присасывания семян, канал избыточного давления, соединенный с напорной камерой и направленный в сторону торцевой плоскости высевающего диска, и заборное устройство, содержащее пневмосемяпровод, выполненный в виде трубки, один конец которого расположен в семенной камере и направлен в сторону дозирующих элементов, отличающийся тем, что канал избыточного давления расположен вокруг пневмосемяпровода.
