Патент на изобретение №2380879

(54) СЕЯЛКА ДЛЯ ПРЯМОГО ПОСЕВА СЕМЯН

(57) Реферат:

Сеялка содержит фрезерный барабан, бункер для семян, высевающий аппарат с семяпроводами-рассеивателями. Привод высевающих аппаратов осуществляется от опорно-приводного колеса, а фрезерный барабан соединен с опорным и опорно-приводным колесами через подшипники и может вращаться относительно последних с большей скоростью. Причем превышение скорости вращения фрезерного барабана над скоростью вращения колес составляет 1,2÷1,5. Сеялка проста в конструкции и обеспечивает повышенную надежность выполнения технологического процесса со снижением энергоемкости. 2 ил.

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для прямого сплошного посева семян за один проход агрегата по полю.

Известна сеялка для сплошного посева семян (А.С. СССР 908262, А01С 7/00), содержащая фрезерный рабочий орган, бункер для семян с дозатором, семяпровод, трубку безрядкового рассеивающего устройства, защитный кожух и заделывающее устройство в виде катка.

Недостатками указанной сеялки являются низкая надежность технологического процесса, высокая энергоемкость и относительно сложная конструкция. Низкая надежность технологического процесса обуславливается тем, что трубка безрядкового рассеивающего устройства, расположенная горизонтально, не может равномерно распределить семена, потому что по трубке семена могут перемещаться только с углом естественного откоса. Придание трубке возвратно поступательного движения создает дополнительный недостаток – неравномерный высев семян.

Наличие трубки и защитного кожуха перед ней создает дополнительное сопротивление и при накоплении почвы приводит к нарушению технологического процесса. Заделка семян отбрасываемой фрезой почвой требует повышенных оборотов фрезы, что также повышает энергоемкость технологического процесса. Прикатывающий каток ликвидирует преимущества мульчирования поверхности почвы над семенами.

Сложность конструкции заключается в наличии рассеивающей трубки, защитного кожуха, вибратора с приводом и катка. Это также снижает надежность технологического процесса и увеличивает его энергоемкость.

Задачей изобретения является повышение надежности технологического процесса, снижение энергоемкости и упрощение конструкции. Техническое решение достигается тем, что в сеялке для прямого посева семян, содержащей фрезерный барабан, бункер для семян с высевающим аппаратом и семяпроводы-рассеиватели, привод высевающих сепараторов осуществлен от опорно-приводного колеса, а фрезерный барабан соединен с опорным и опорно-приводным колесами через подшипники и может вращаться относительно последних с большей скоростью, причем превышение скорости вращения фрезерного барабана над скоростью вращения колес составляет 1,21,5.

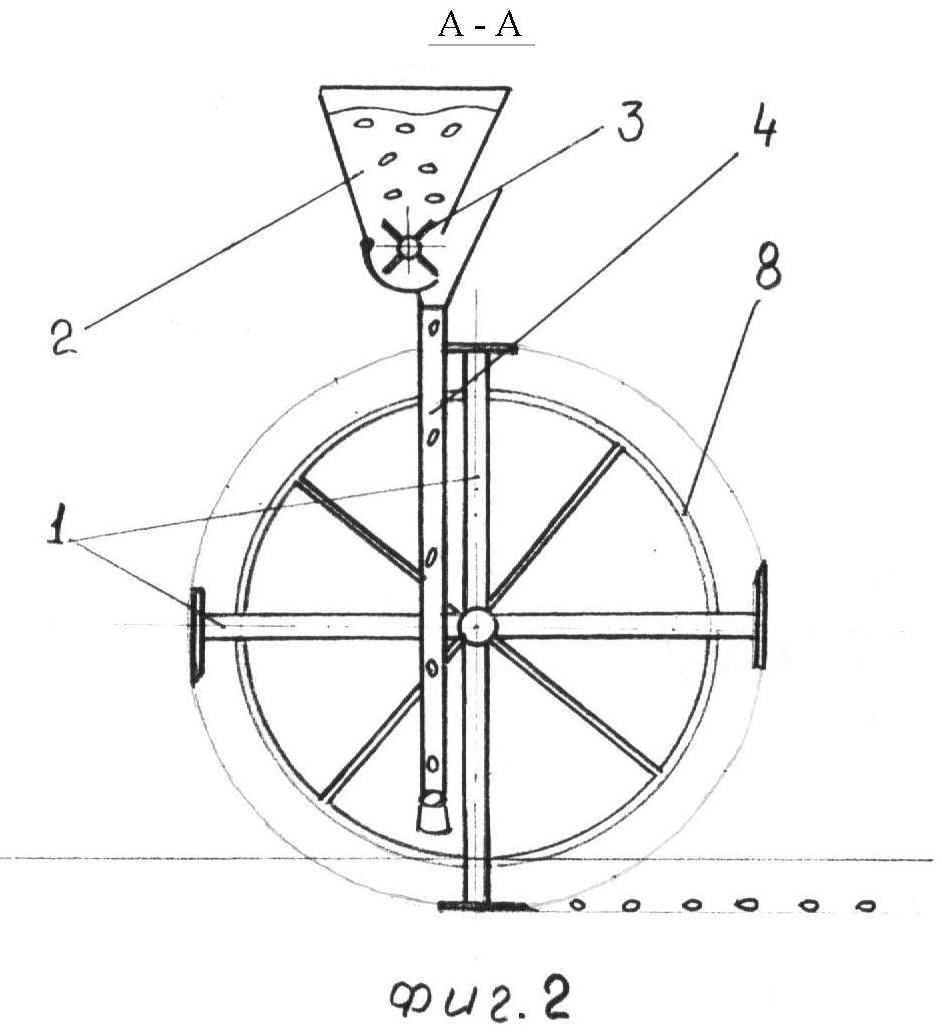

На фиг.1 изображена сеялка для прямого посева семян, вид сбоку; на фиг.2 – разрез А-А на фиг.1.

Сеялка для сплошного посева семян состоит из фрезерного барабана 1, бункера для семян 2, высевающего аппарата 3, семяпроводов-рассеивателей 4, привода высевающего аппарата с ведомой звездочкой 5 и ведущей 6, опорно-приводного колеса 7, опорного колеса 8 и редуктора 9. Опорное колесо 8 и опорно-приводное 7 с валом фрезерного барабана 1 соединены через втулки либо подшипники так, что фрезерный барабан может свободно вращаться относительно колес 7 и 8 с большей угловой скоростью с соотношением 1,21,5.

Сеялка для прямого посева семян работает следующим образом.

При движении по полю фрезерный барабан 1, приводимый в движение от редуктора 9, рыхлит верхний слой почвы, уничтожает сорняки, перемешивает сорняки и пожнивные остатки с почвой на глубину заделки семян. Фрезерный барабан за счет большей скорости вращения в 1,21,5 раза образует в почве бороздки на глубину разности радиусов барабана и колес. В эти бороздки семяпроводы-рассеиватели 4 подают семена, поступающие от высевающего аппарата 3 из бункера 2. Следующий нож барабана, смещая почву, засыпает бороздку с семенами от предыдущего ножа и образует свою. Необработанный нижний слой почвы служит ложем для семян. Верхний взрыхленный слой почвы, смешанный с пожнивными остатками и сорняками, является мульчирующим слоем. Таким образом создаются идеальные условия для высеянных семян. Семена размещаются на плотное ложе и заделываются рыхлым мульчирующим слоем. Мульчирующий слой предохраняет нижние слои почвы от иссушения, обеспечивая быстрые дружные всходы.

Формула изобретения

Сеялка для прямого посева семян, содержащая фрезерный барабан, бункер для семян, высевающий аппарат с семяпроводами-рассеивателями, отличающаяся тем, что высевающие аппараты приводятся от опорно-приводного колеса, а фрезерный барабан соединен с опорным и опорно-приводным колесами через подшипники и выполнен с возможностью вращения относительно последних с большей скоростью, причем превышение скорости вращения фрезерного барабана над скоростью вращения колес составляет 1,2÷1,5.

РИСУНКИ
