Патент на изобретение №2380741

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2380741 (13) C1
(51) МПК

G06F7/505 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 17.09.2010 – действует

(21), (22) Заявка: 2008116450/09, 29.04.2008

(24) Дата начала отсчета срока действия патента:

29.04.2008

(46) Опубликовано: 27.01.2010

(56) Список документов, цитированных в отчете о
поиске:
UA 23363 U, 25.05.2007. RU 2069009 Cl, 10.11.1996. SU 1727120 А1, 15.04.1992. JP 62204332 А, 09.09.1987. JP 63197227 А, 16.08.1988.

Адрес для переписки:

54040, Украина, г. Николаев, Крылова, 54, кв.229, Л.П.Петренко

(72) Автор(ы):

Петренко Лев Петрович (UA)

(73) Патентообладатель(и):

Петренко Лев Петрович (UA)

(54) ФУНКЦИОНАЛЬНАЯ СТРУКТУРА УСЛОВНО “i” РАЗРЯДА ПАРАЛЛЕЛЬНОГО СУММАТОРА ТРОИЧНОЙ СИСТЕМЫ СЧИСЛЕНИЯ f(+1,0,-1) В ЕЕ ПОЗИЦИОННО-ЗНАКОВОМ ФОРМАТЕ f(+/-)

(57) Реферат:

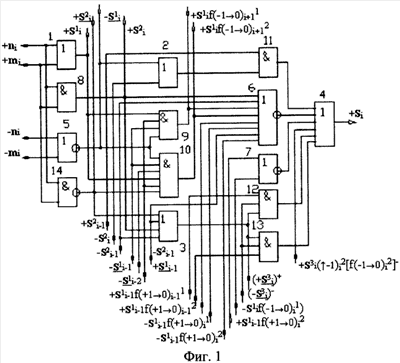

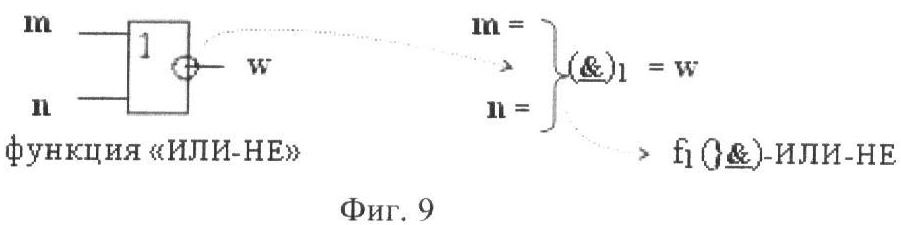

Изобретение относится к вычислительной технике и может быть использовано при построении арифметических устройств и выполнения арифметических операций суммирования и вычитания, в позиционно-знаковых кодах. Техническим результатом является повышение быстродействия устройства. Каждый разряд сумматора выполнен в виде двух эквивалентных по структуре каналов – положительного и условно отрицательного каналов суммирования слагаемых. В одном из вариантов реализации каждый канал включает четыре логических элемента ИЛИ, три логических элемента ИЛИ-НЕ, шесть логических элементов И, логический элемент И-НЕ. 2 н.п. ф-лы, 9 ил.

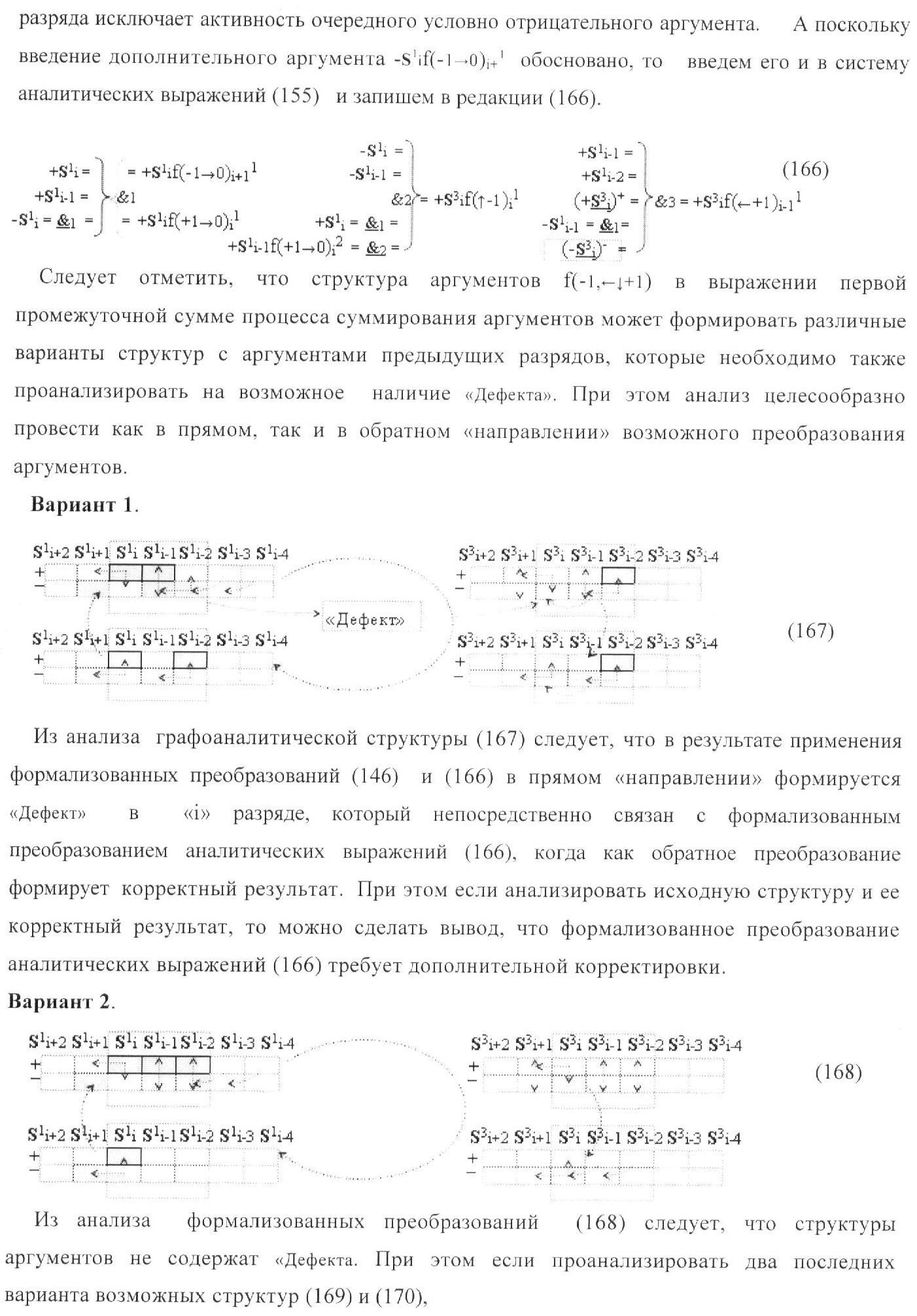

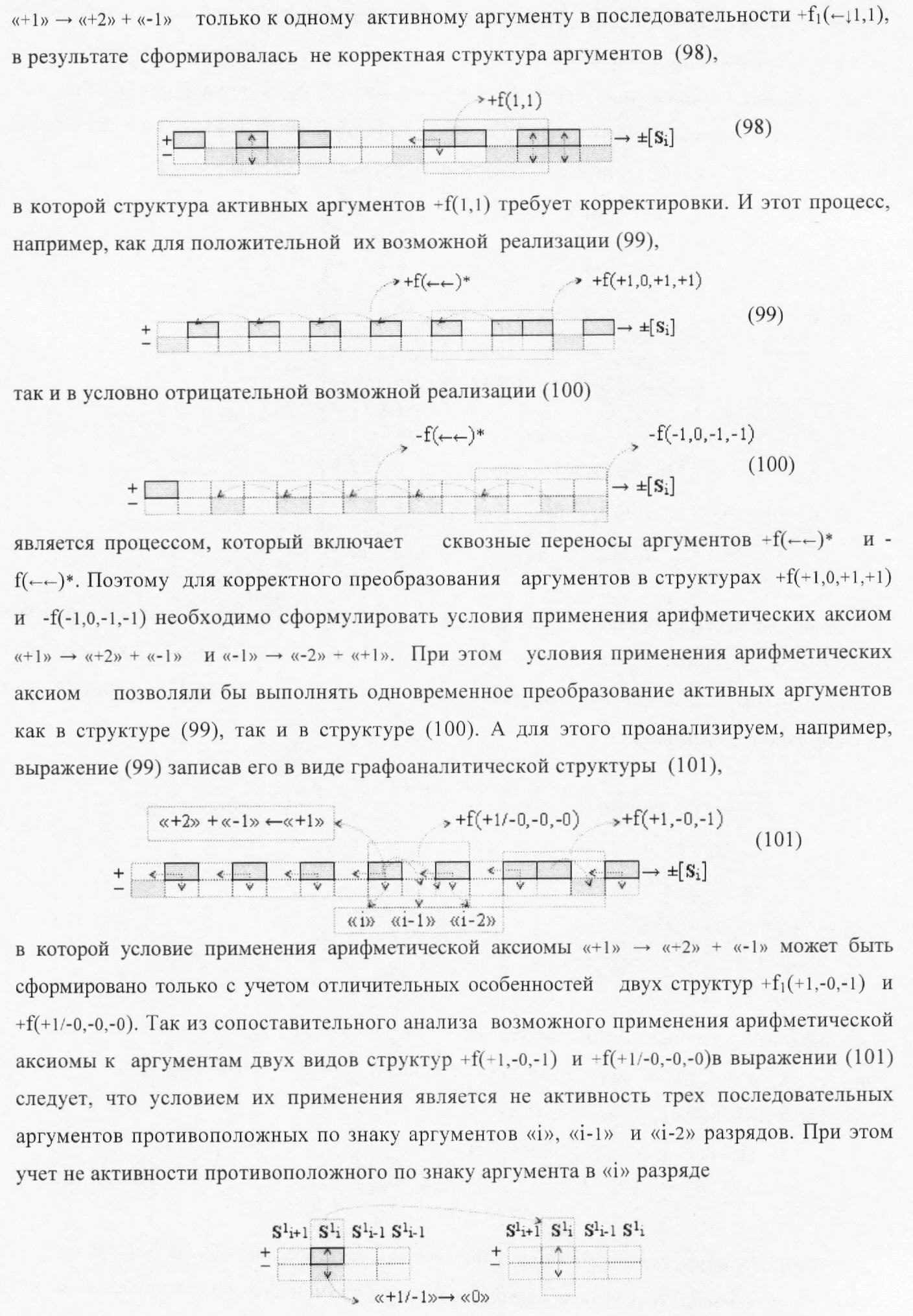

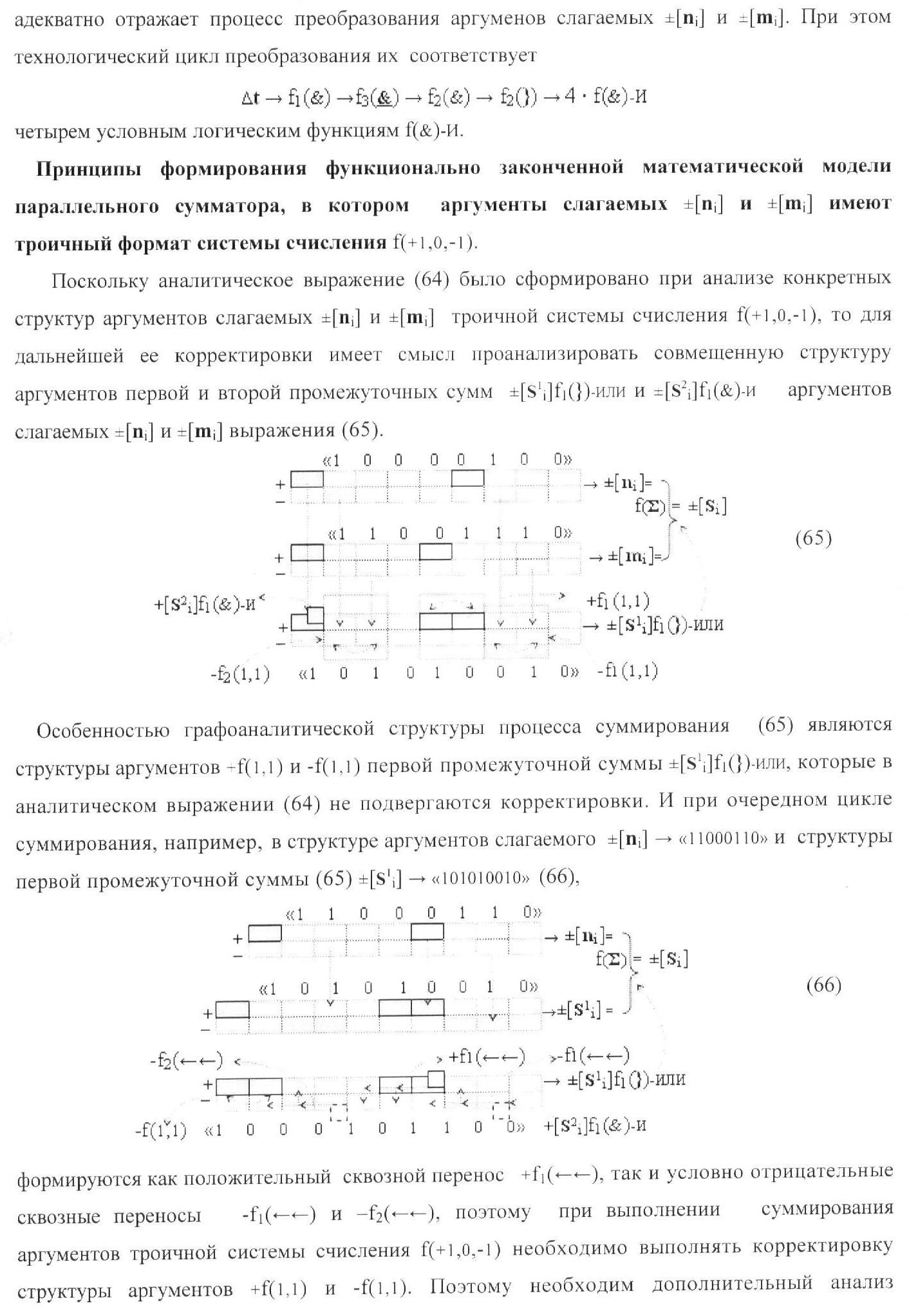

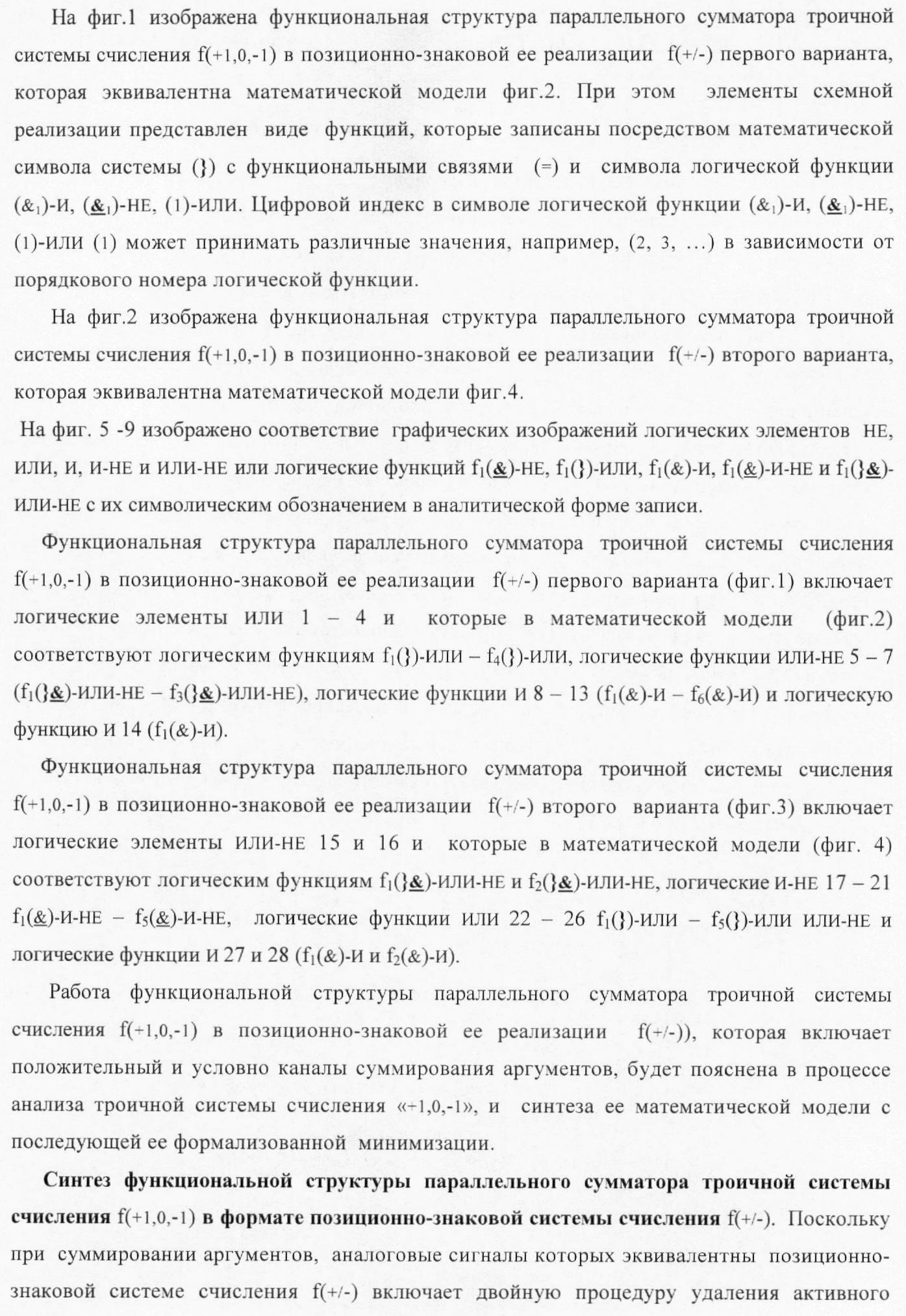

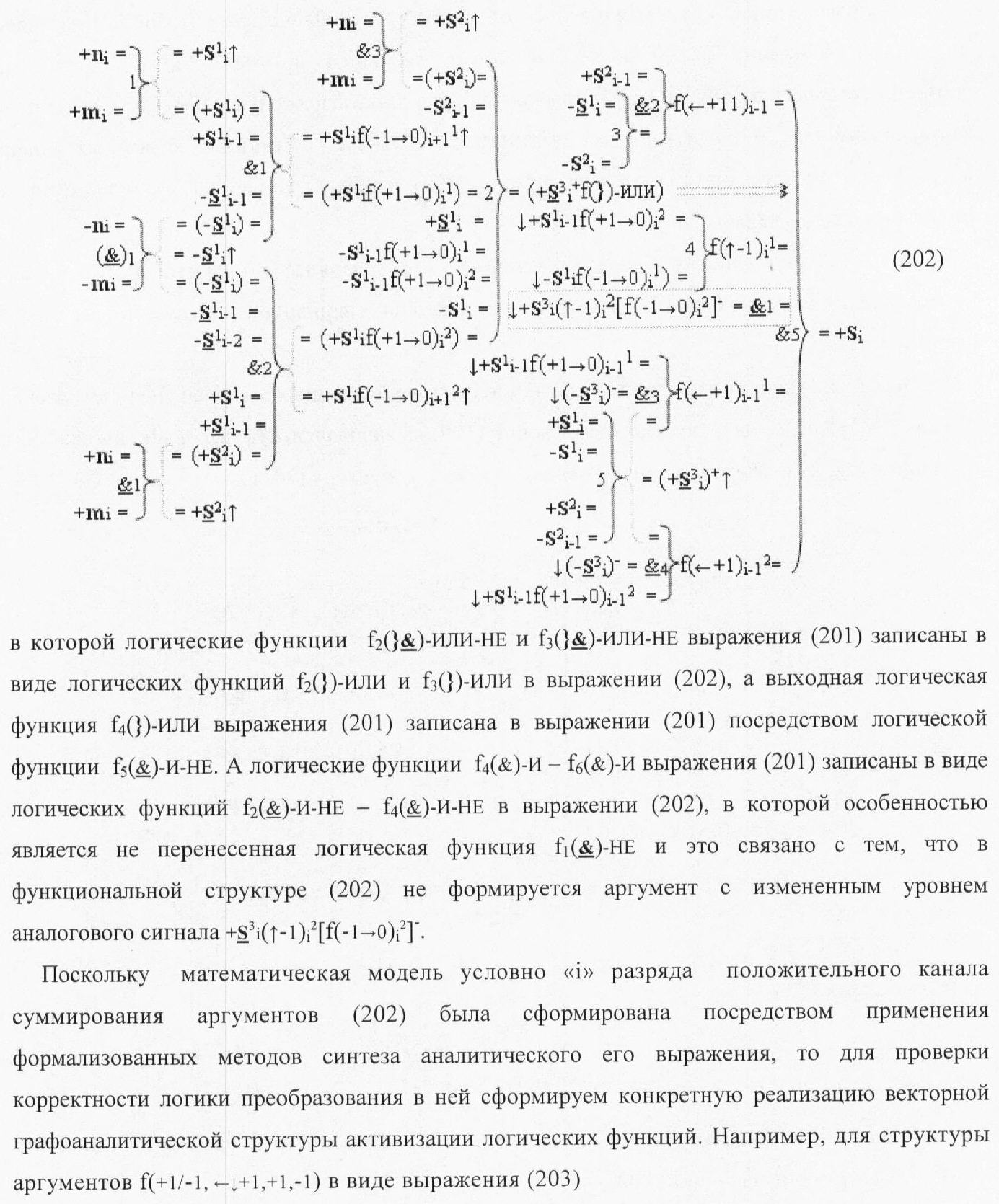

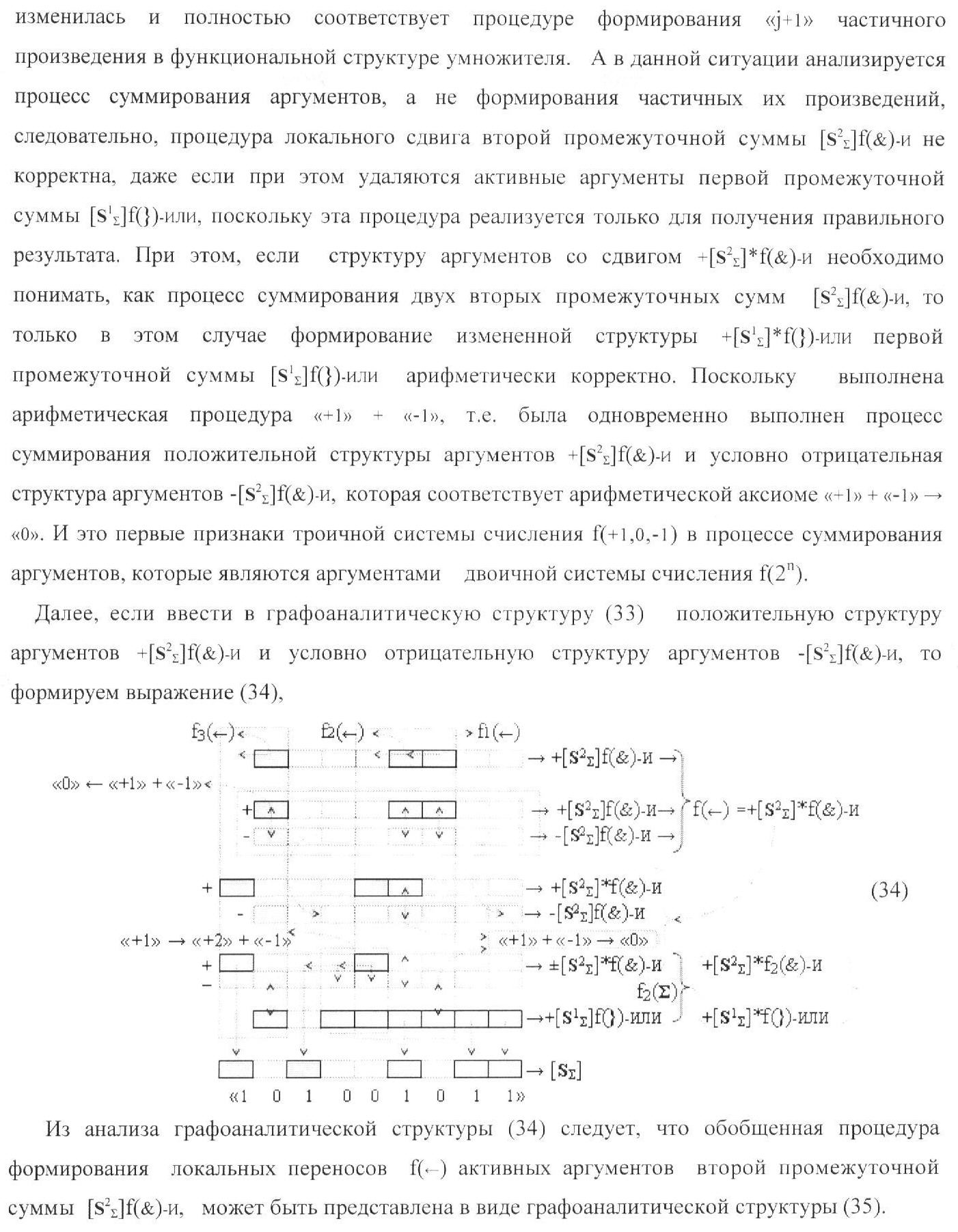

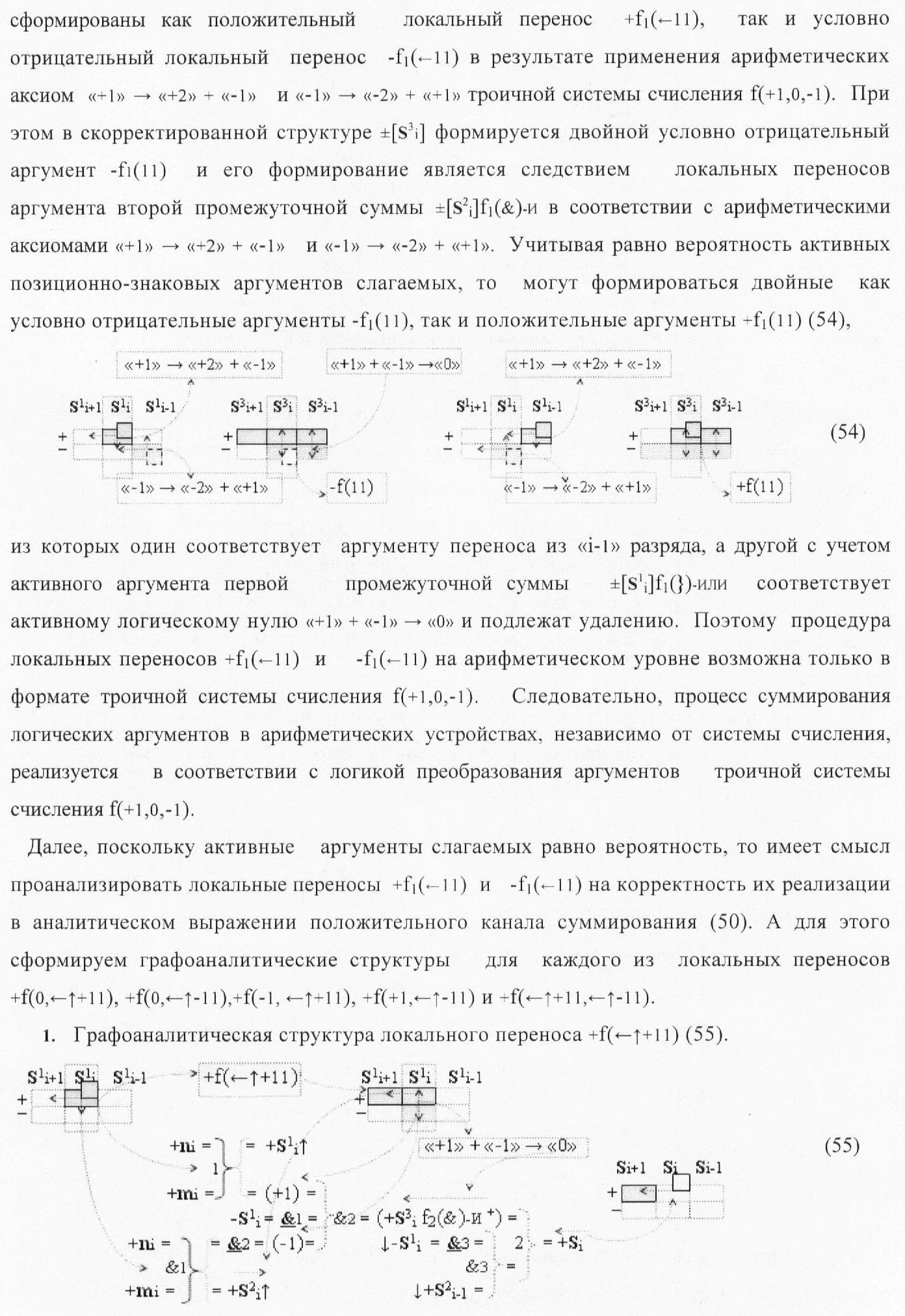

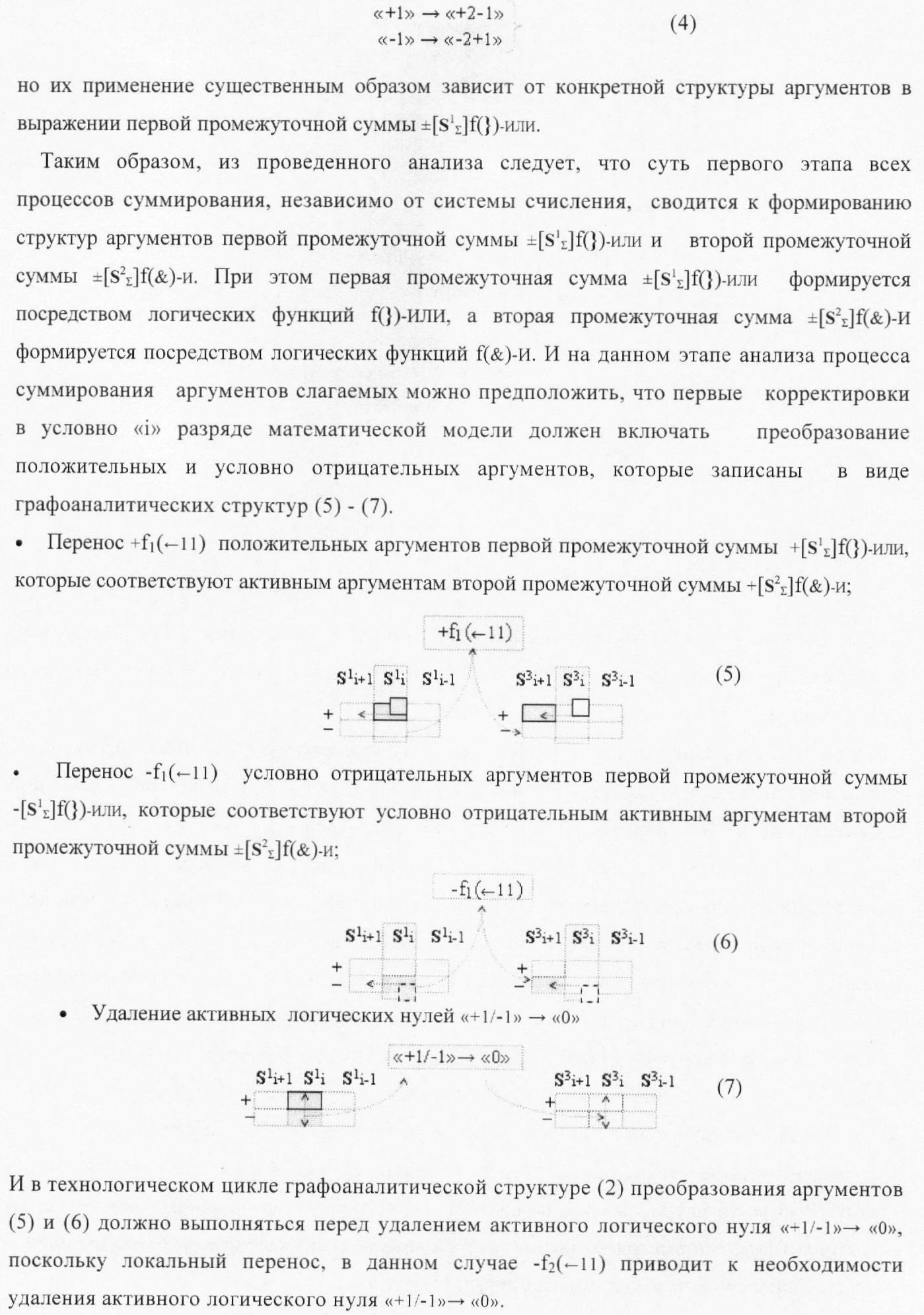

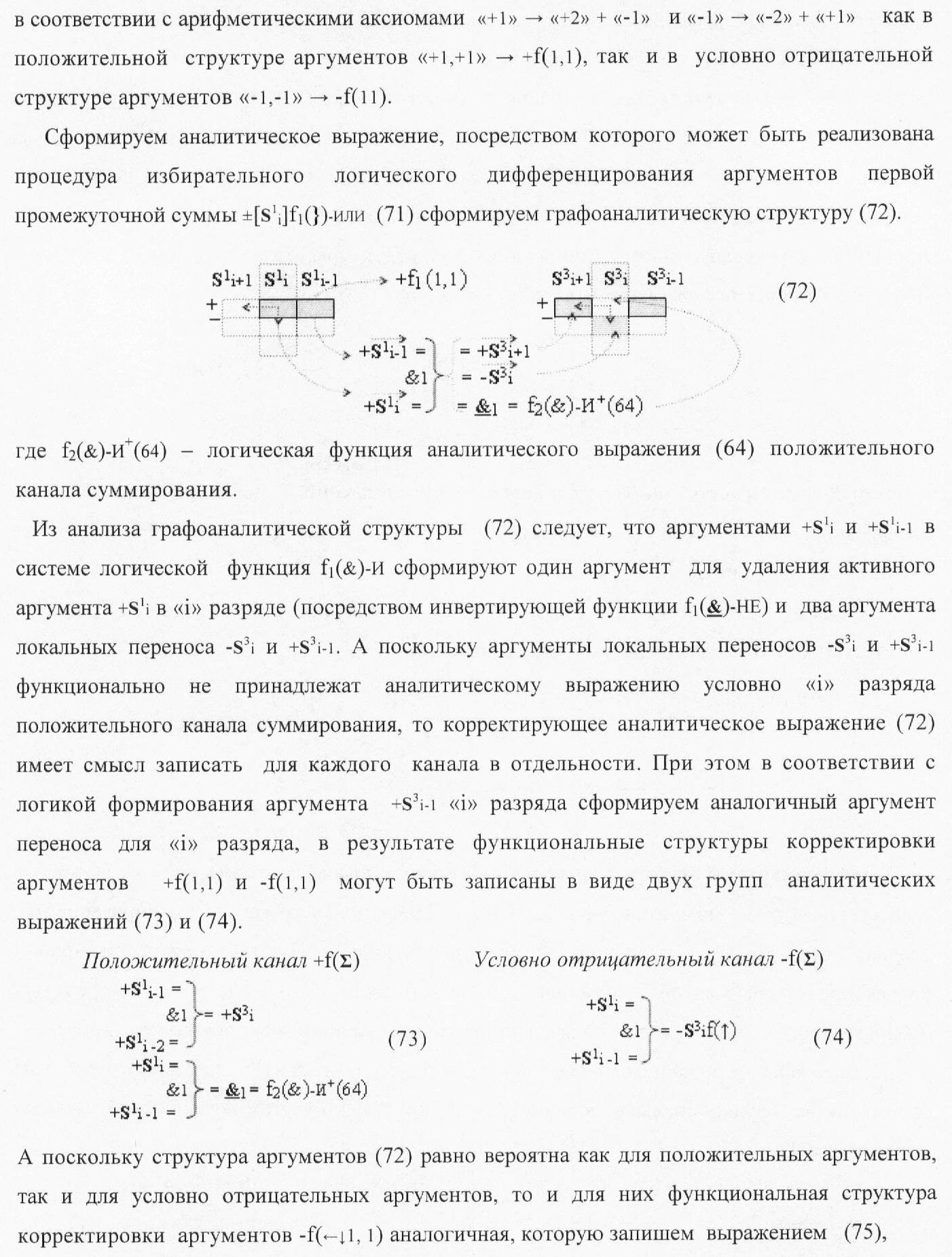

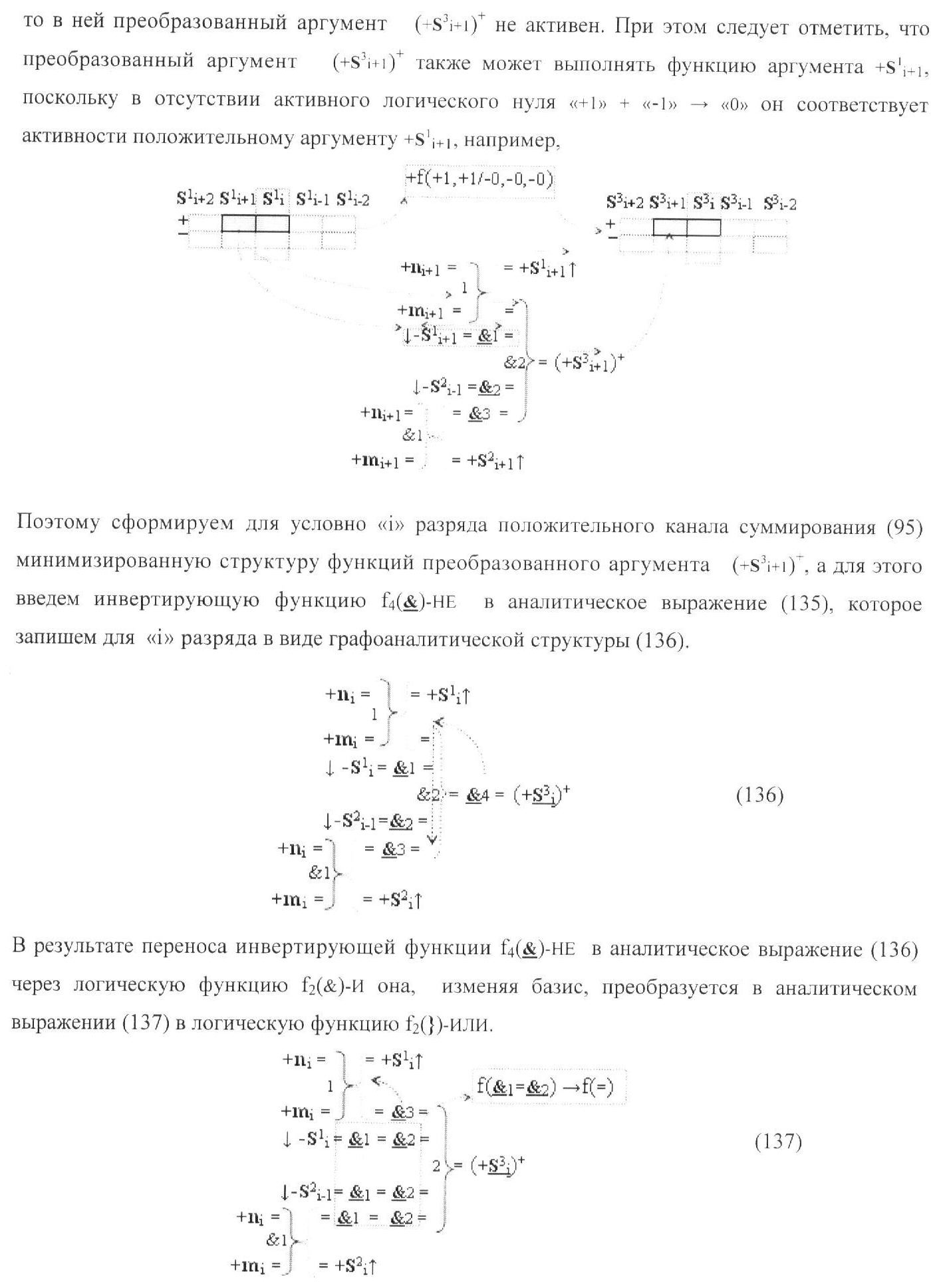

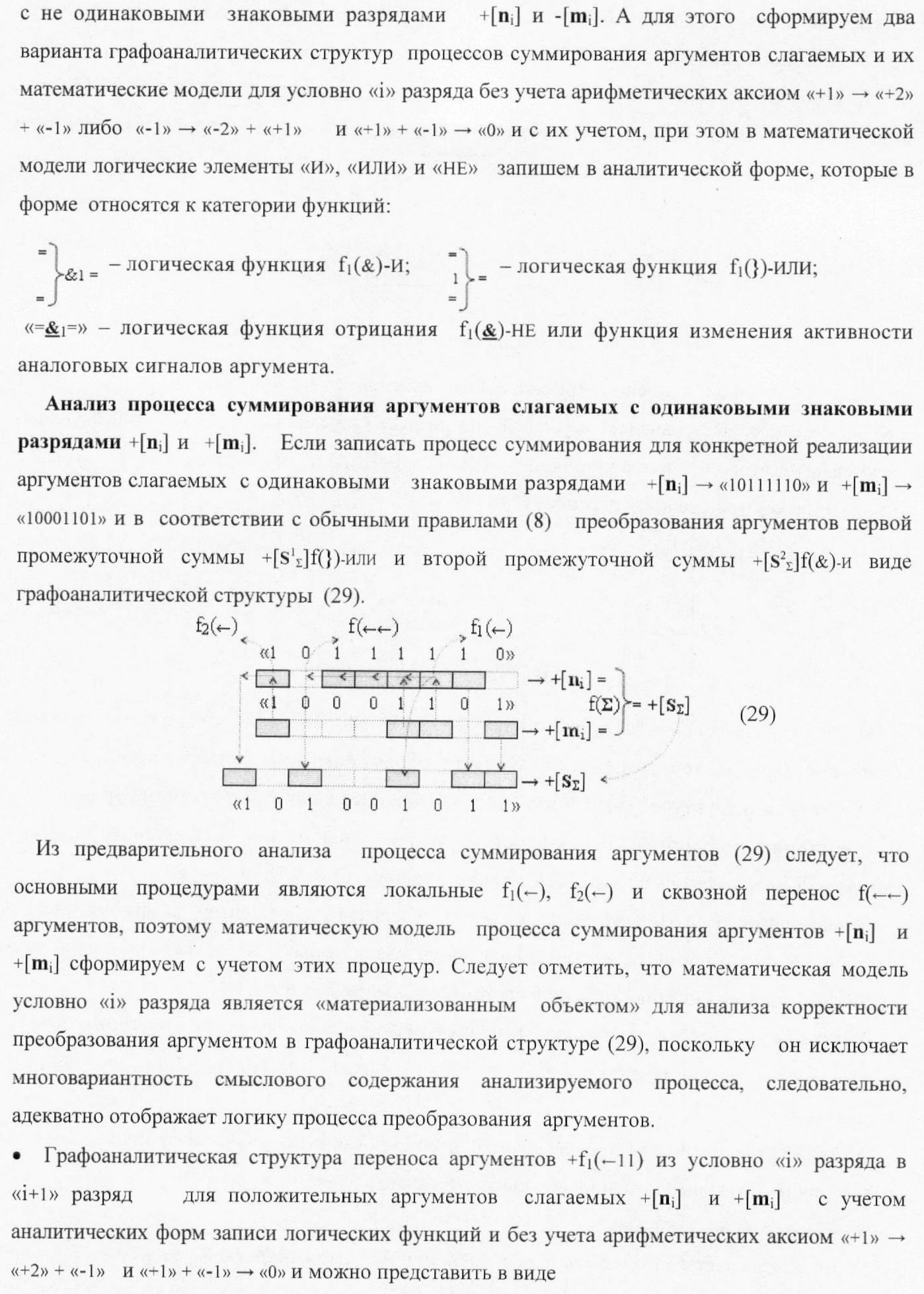

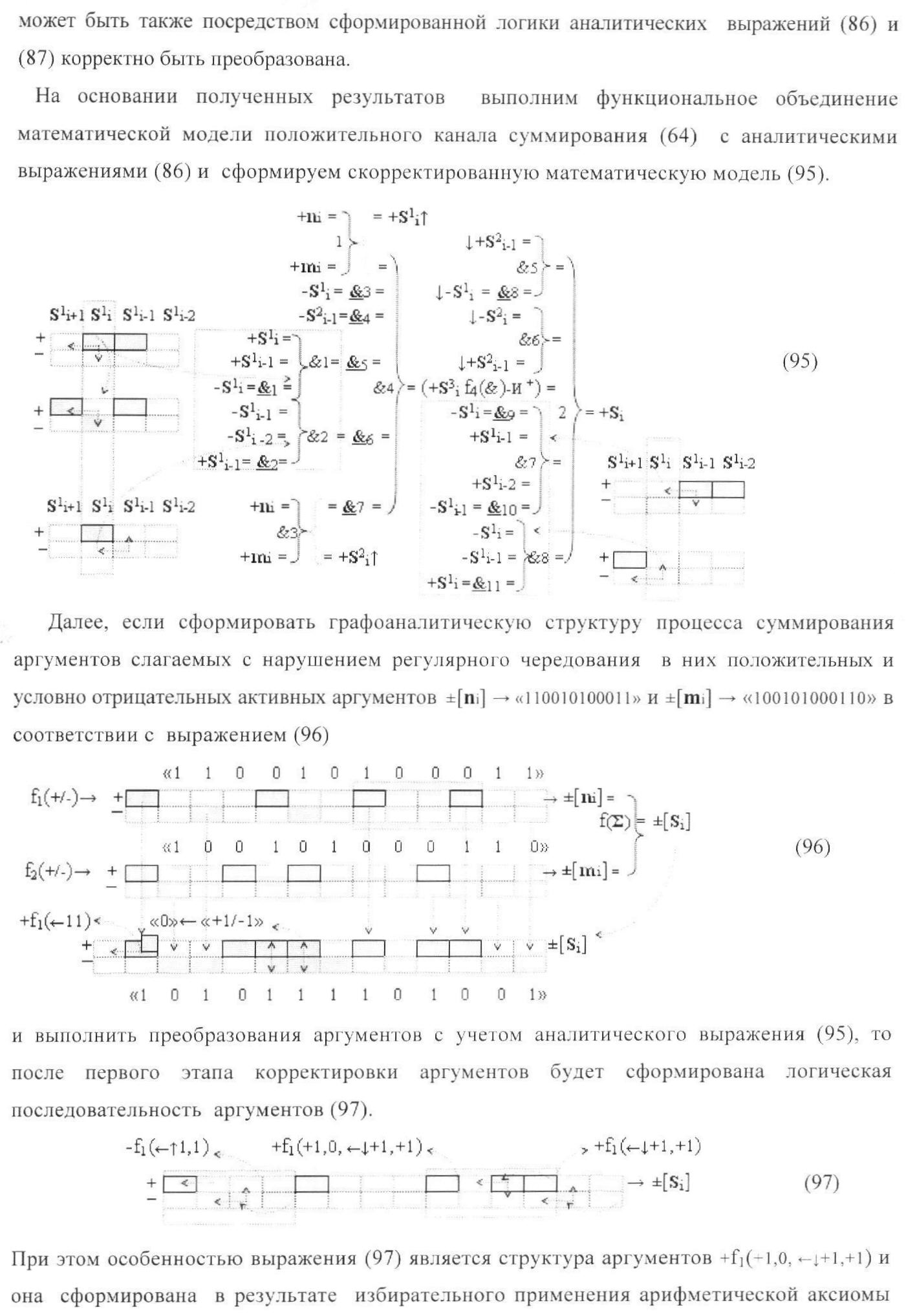

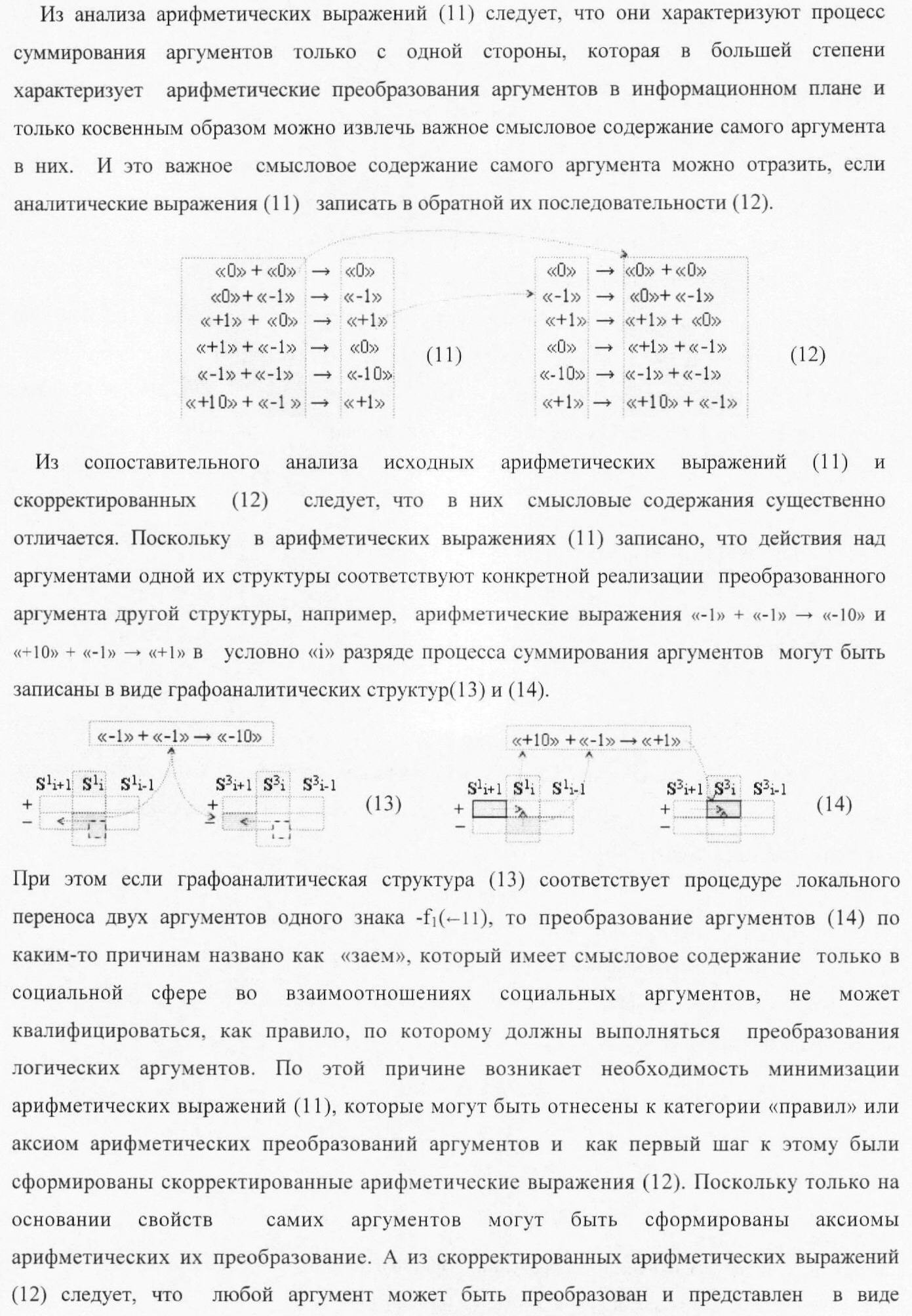

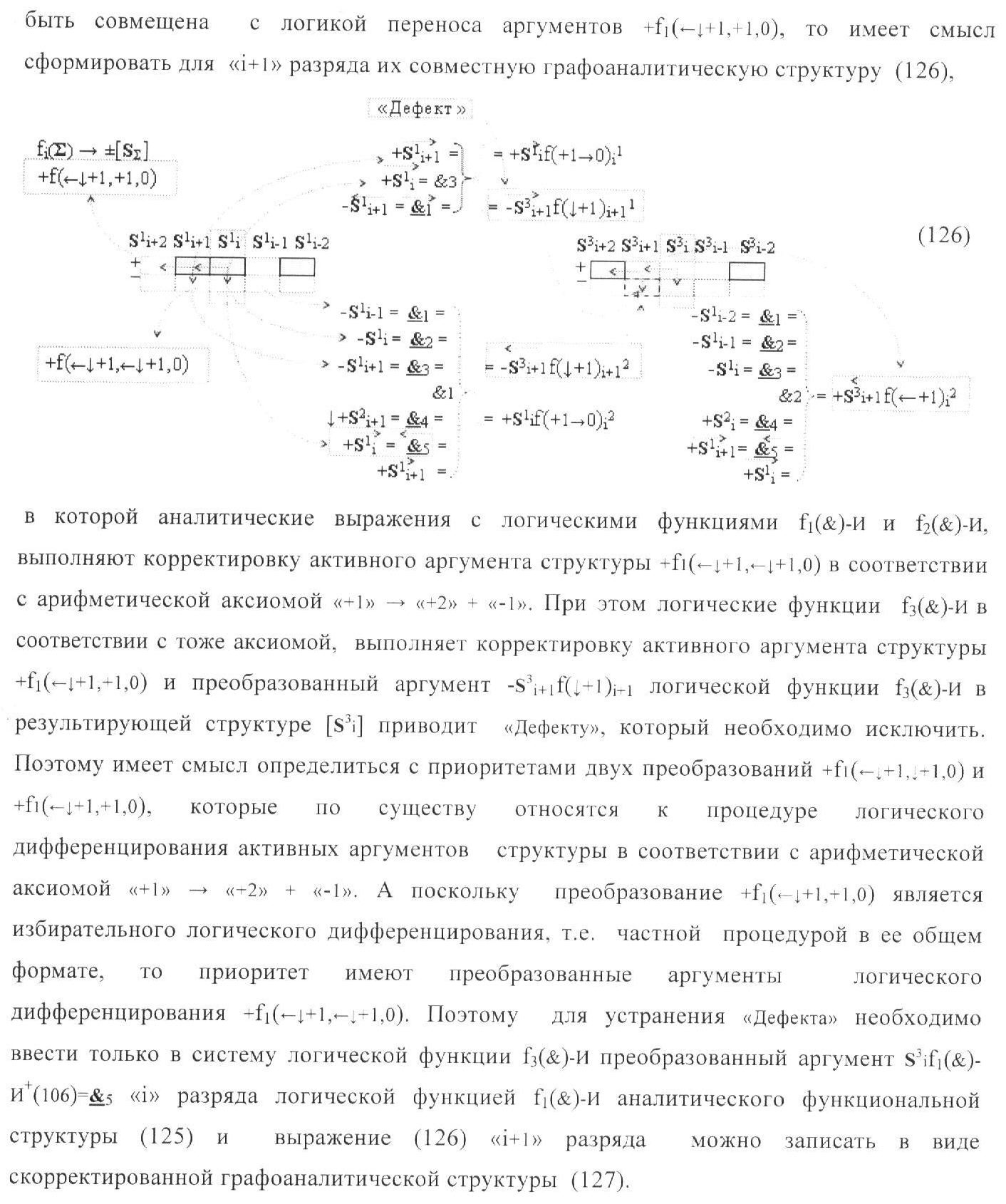

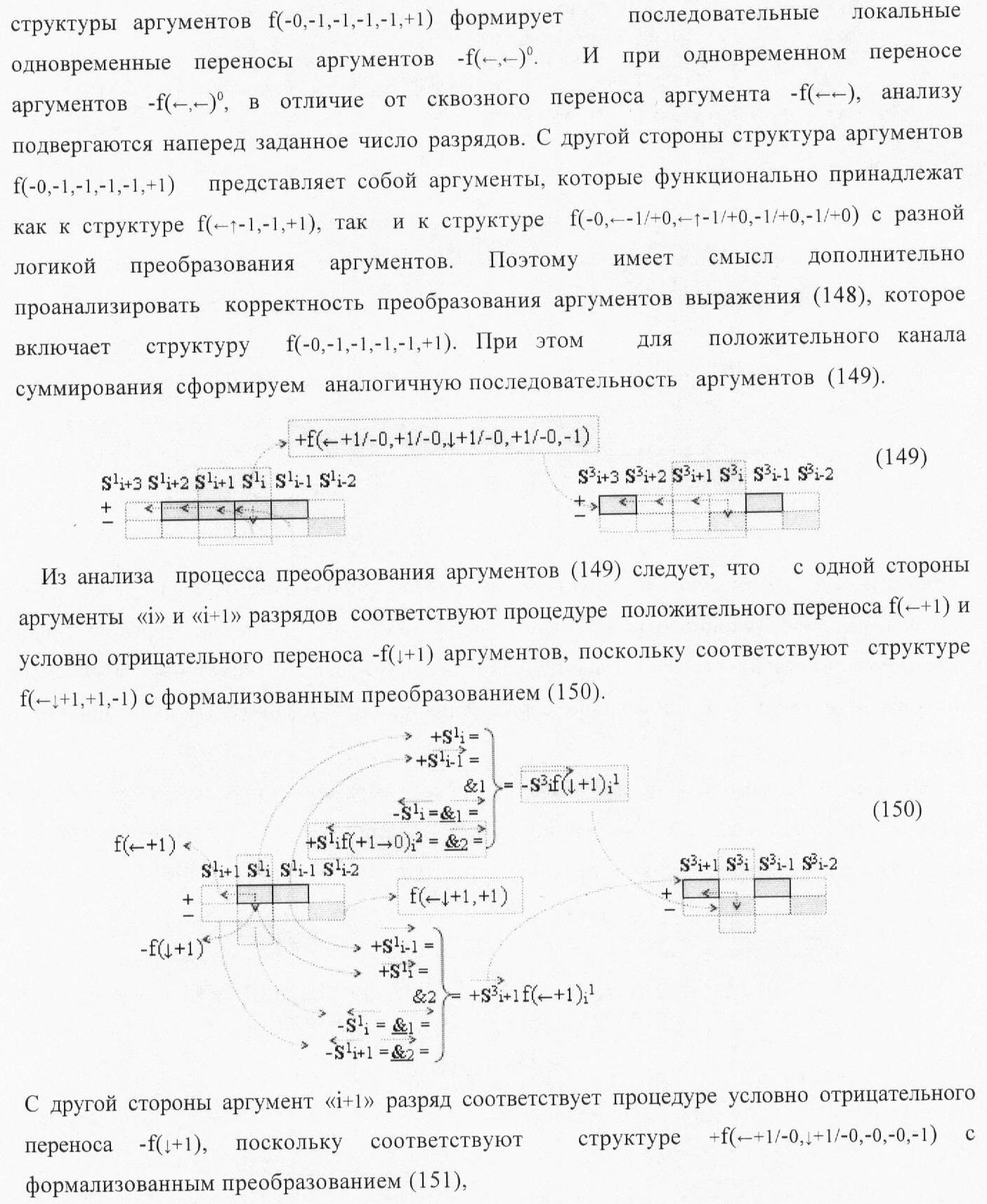

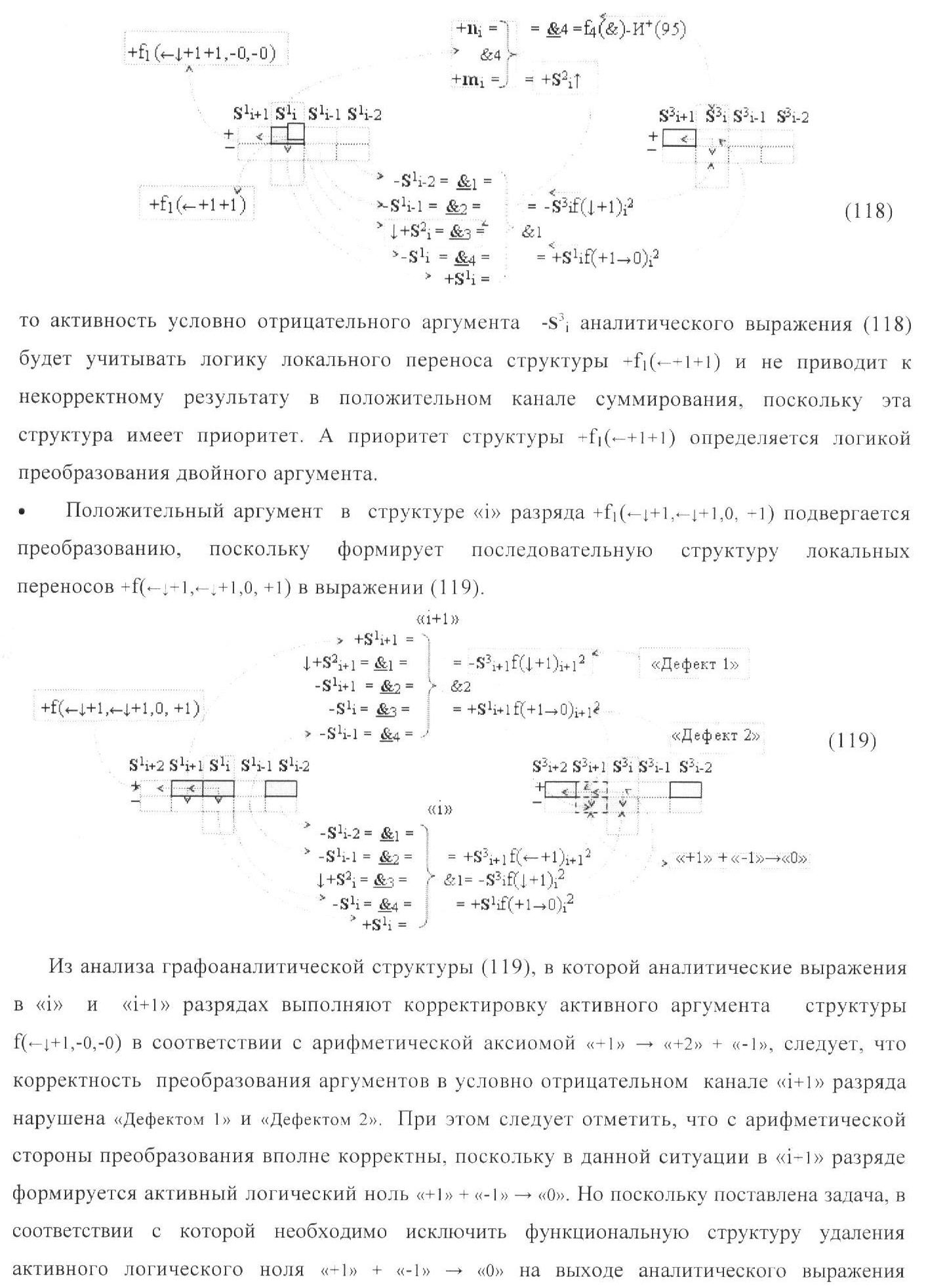

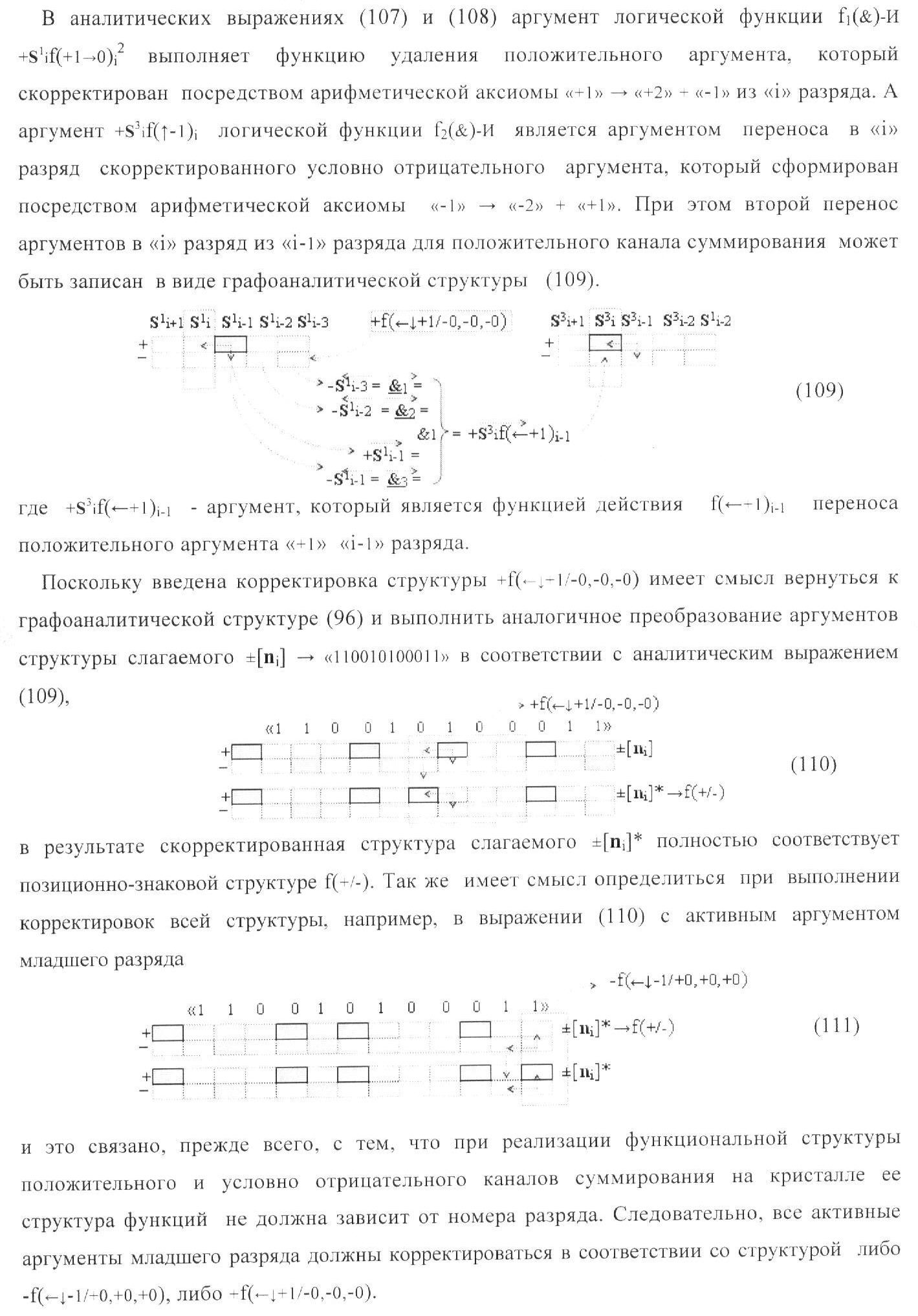

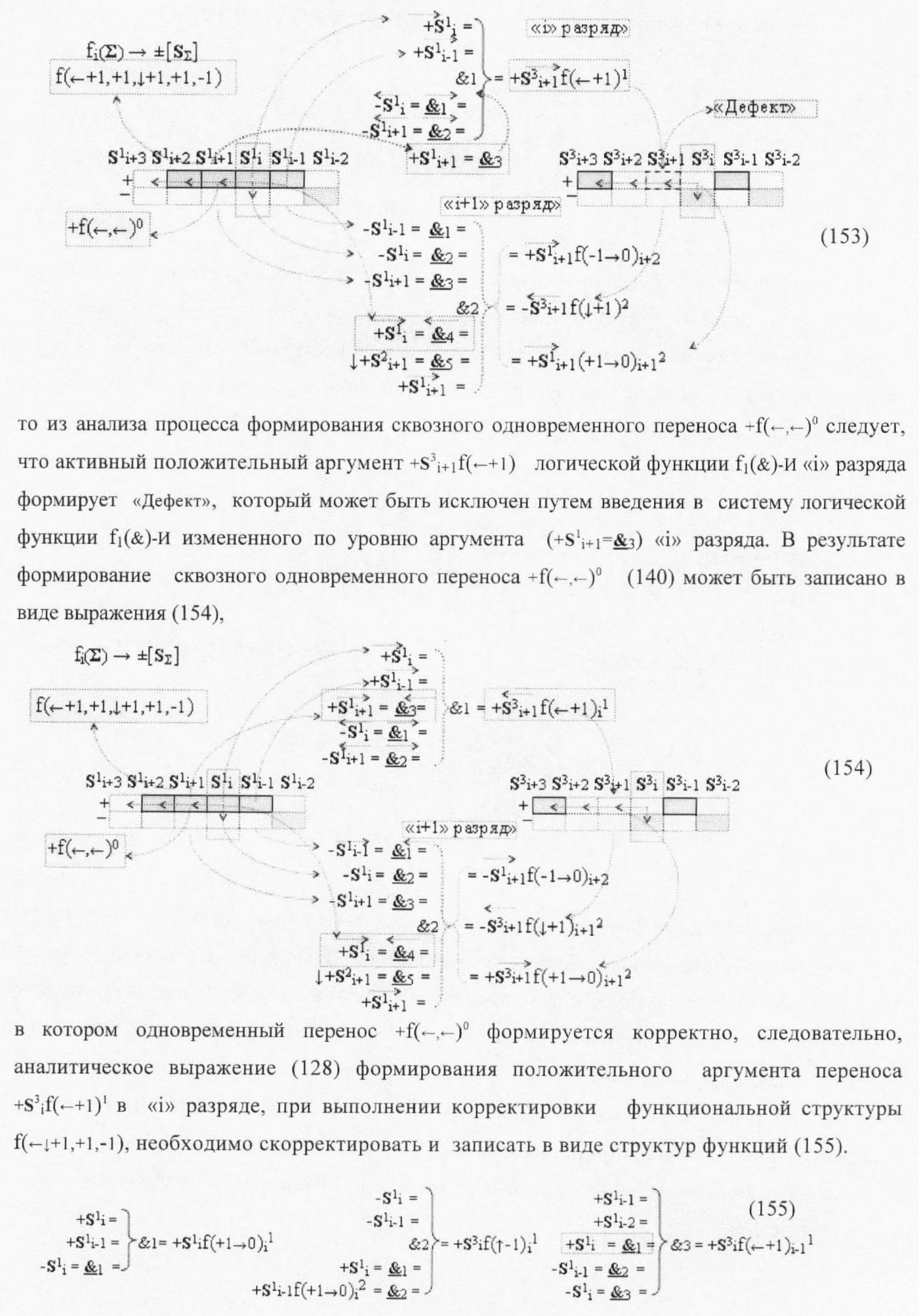

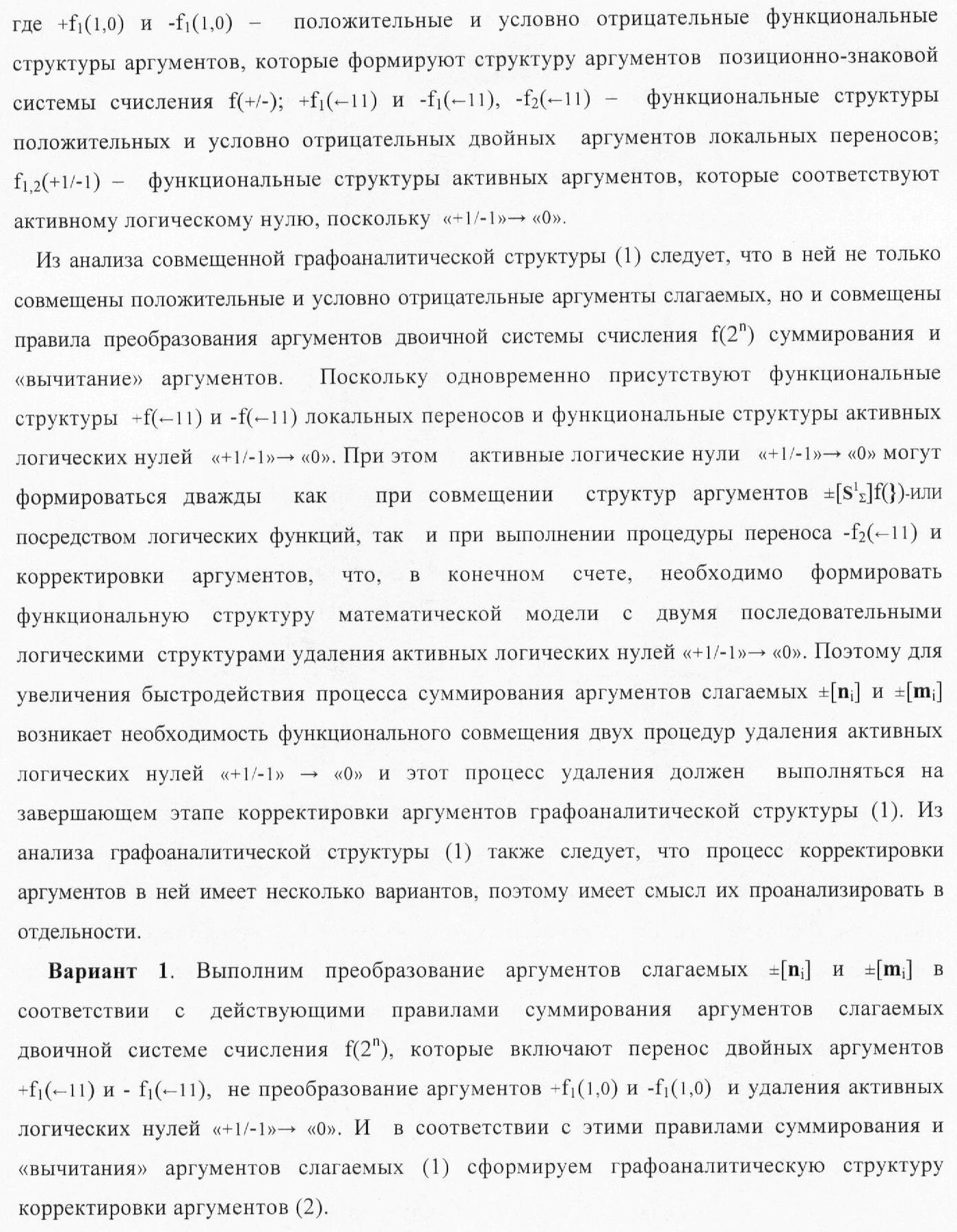

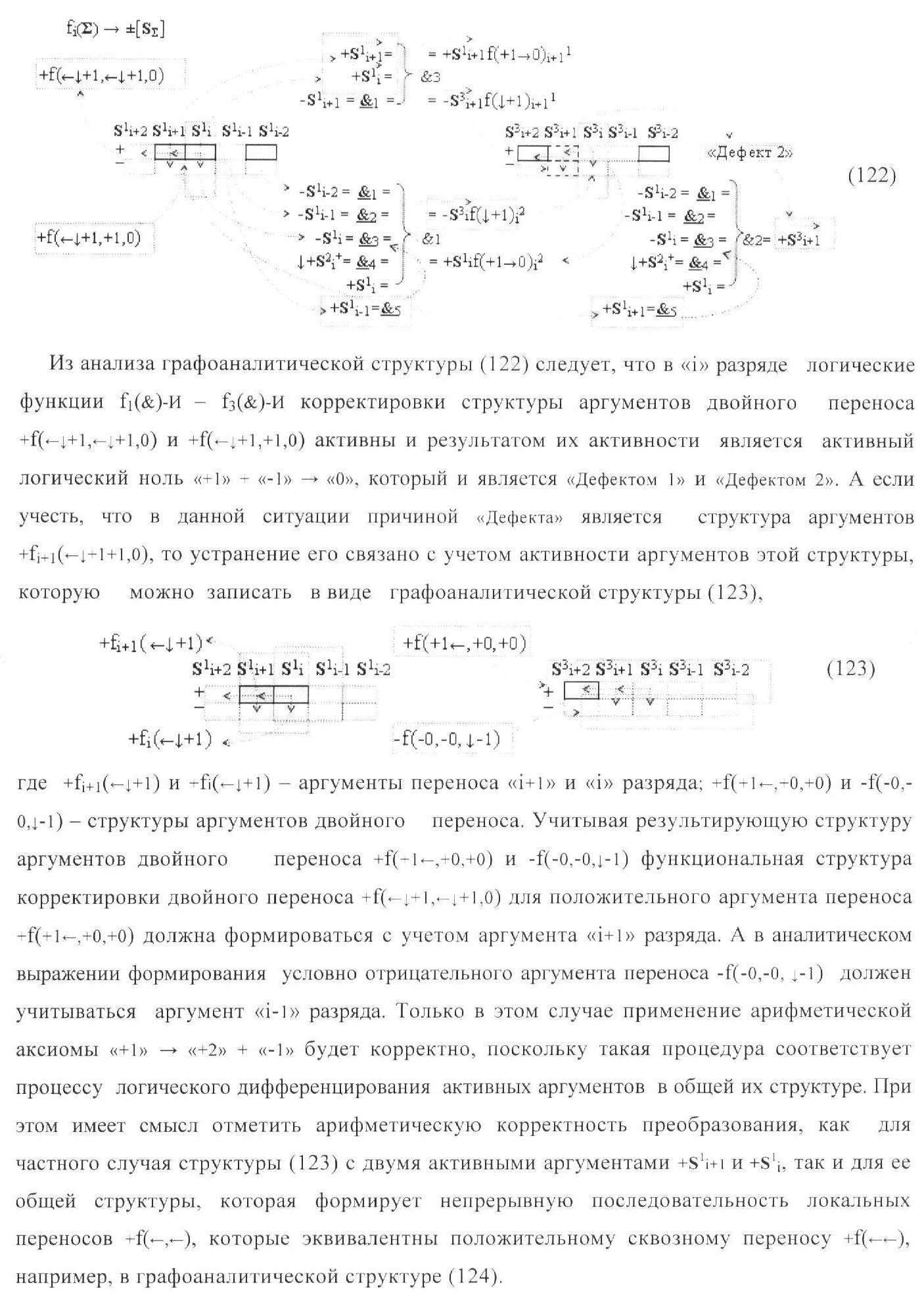

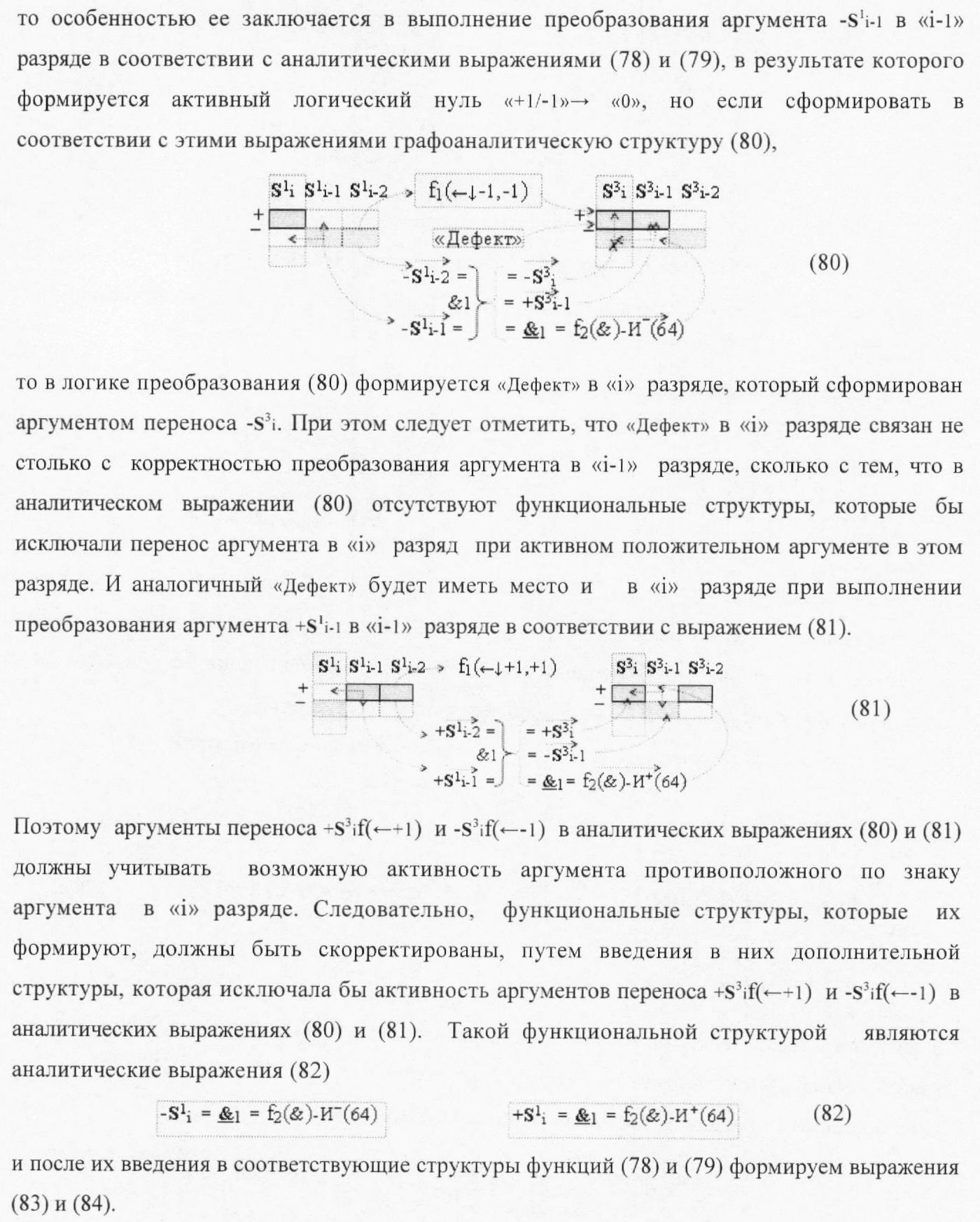

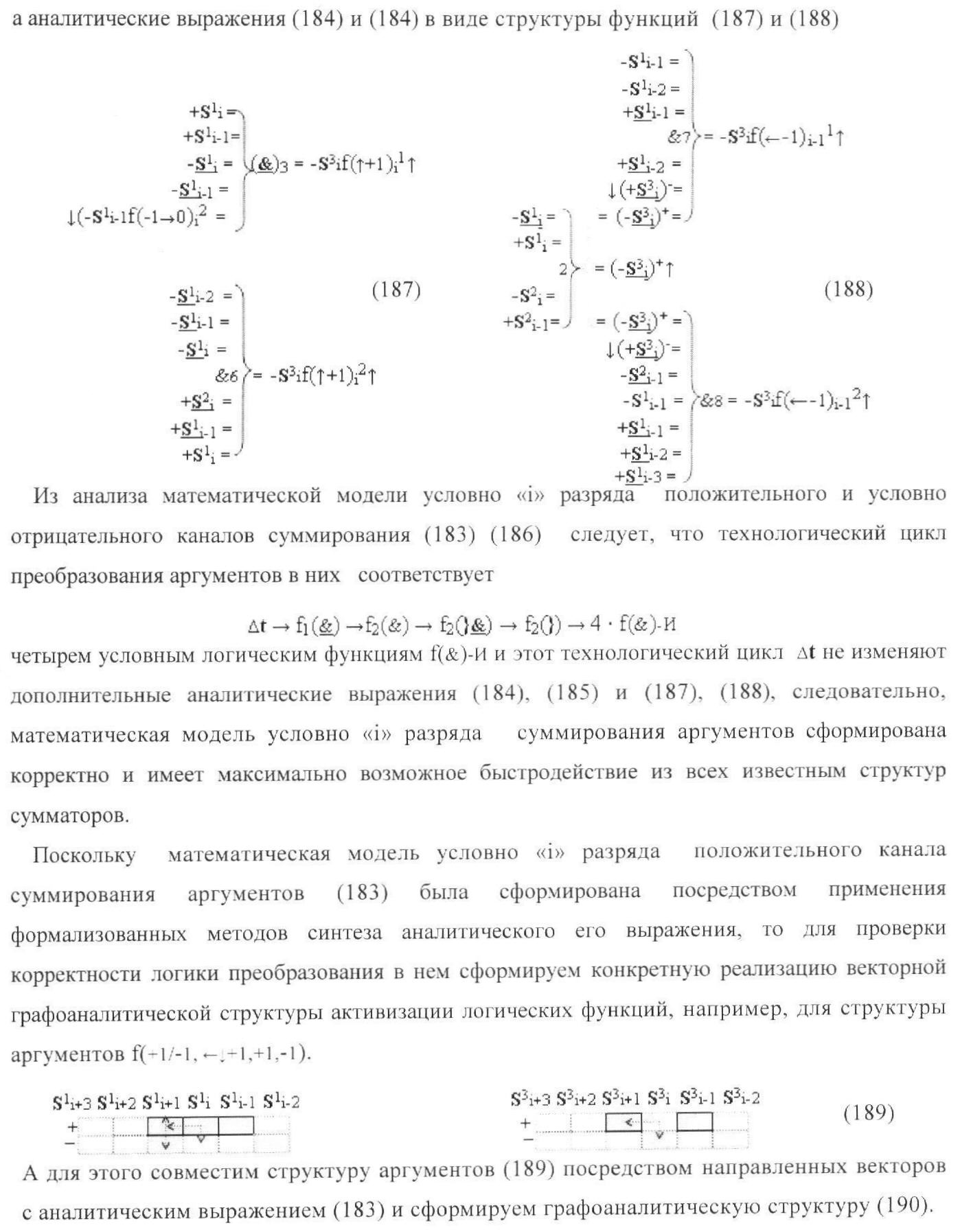

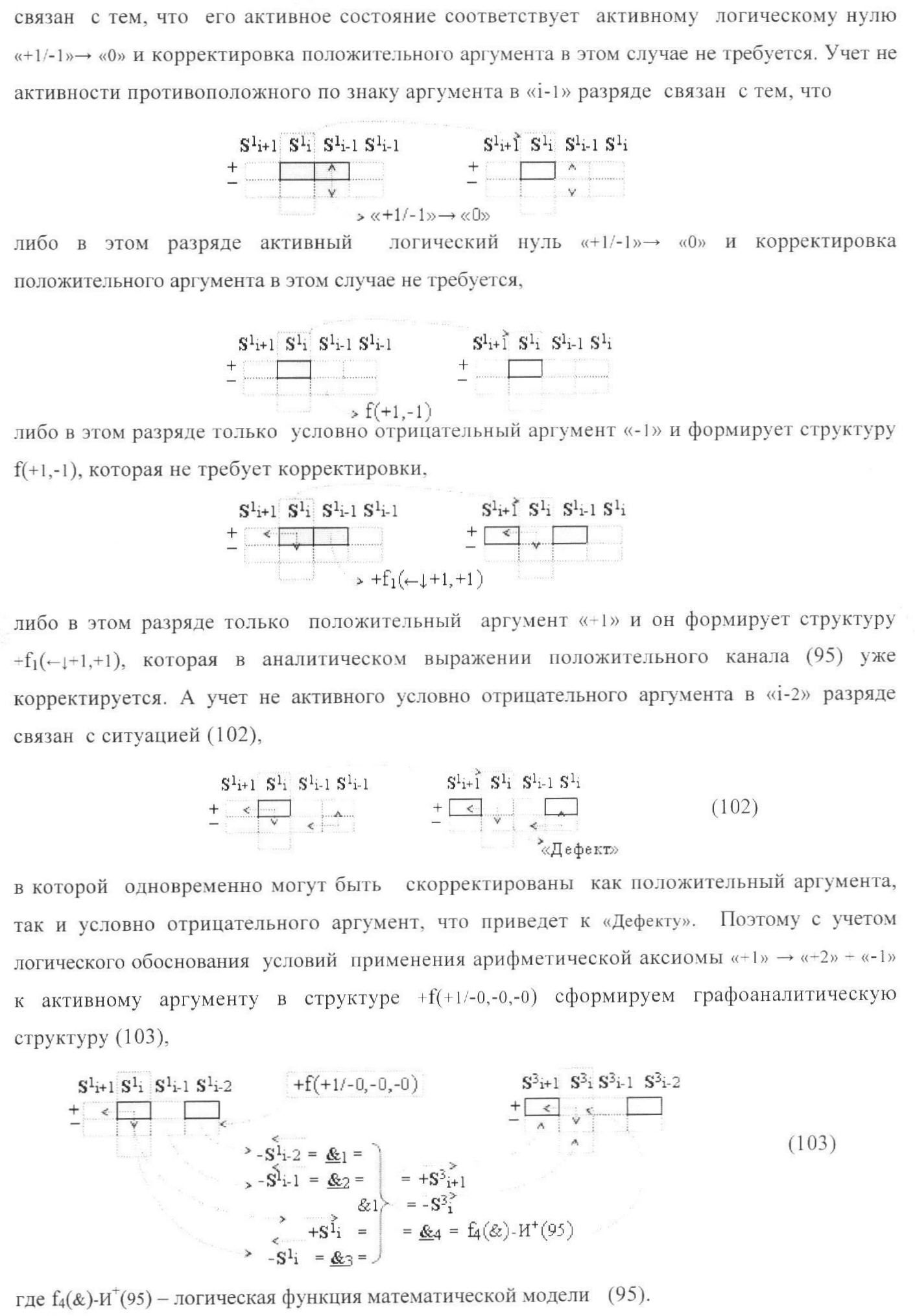

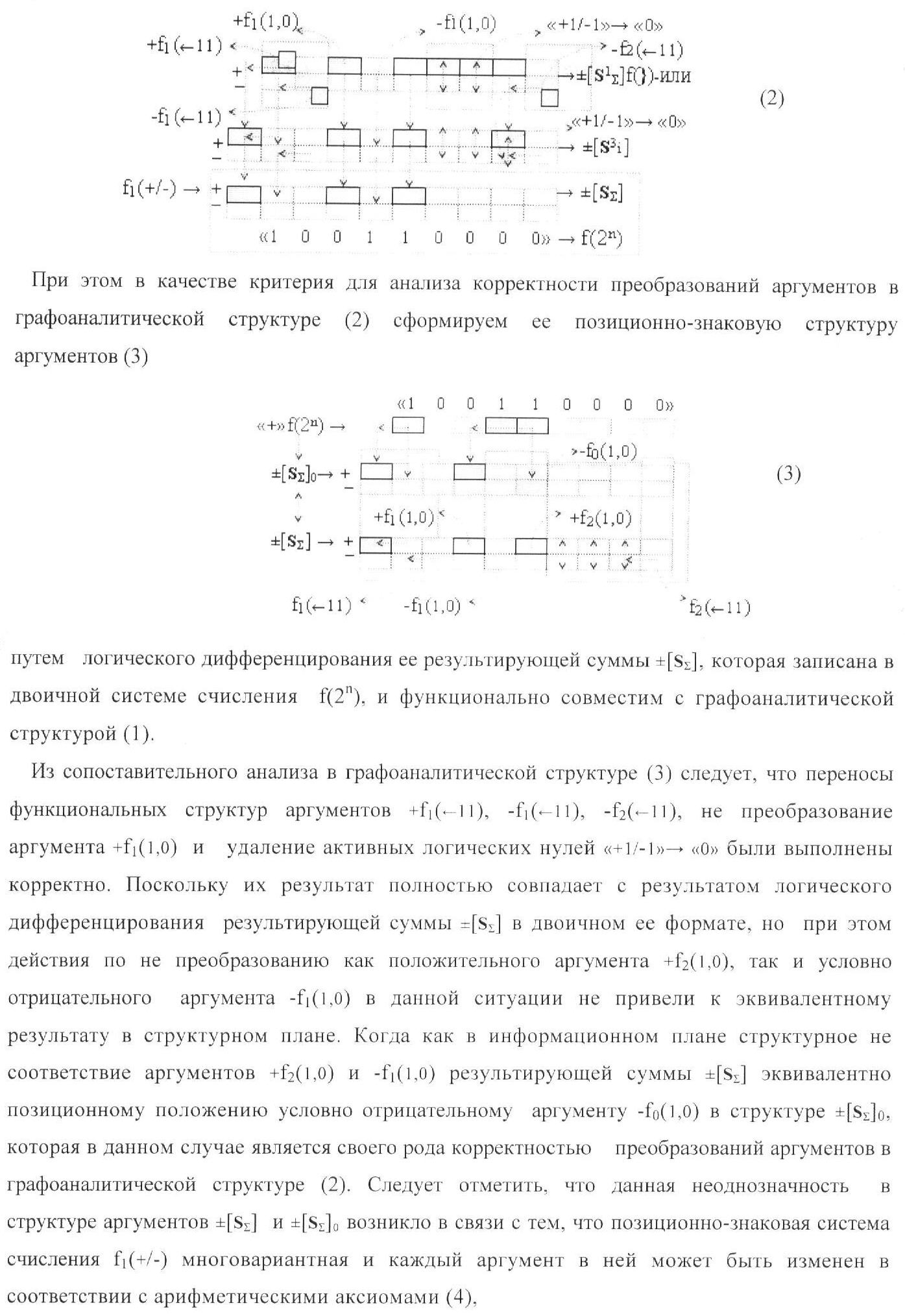

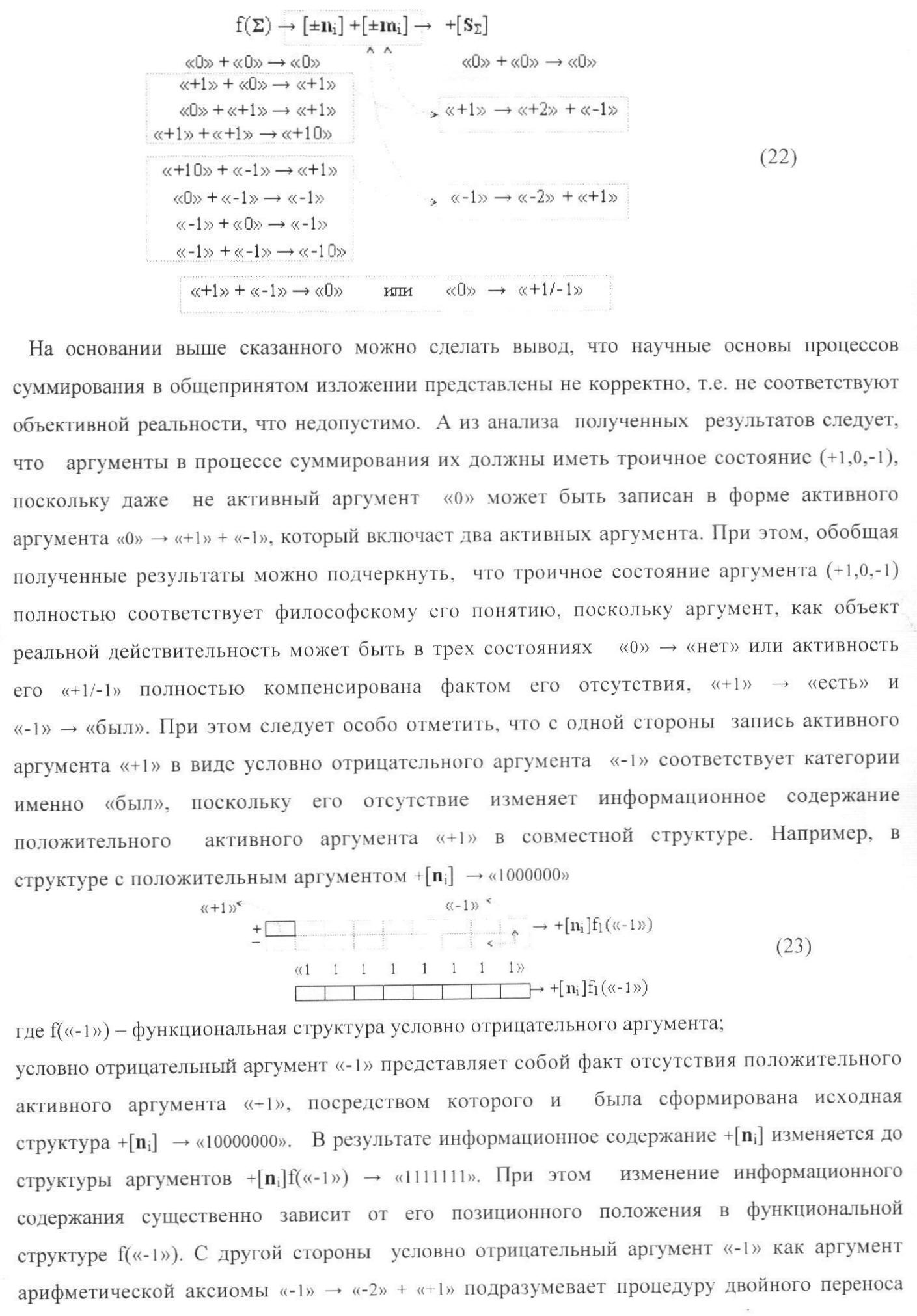

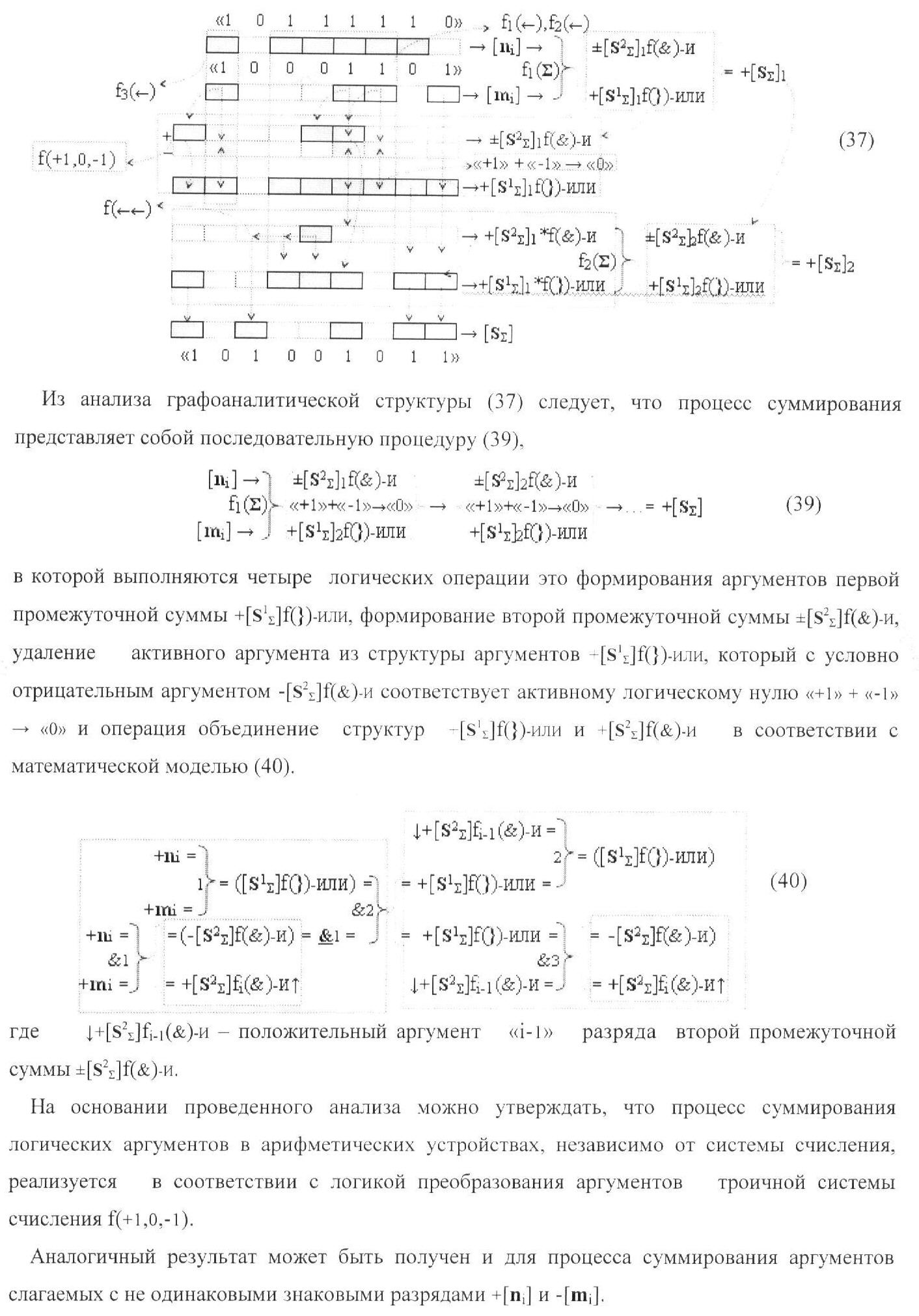

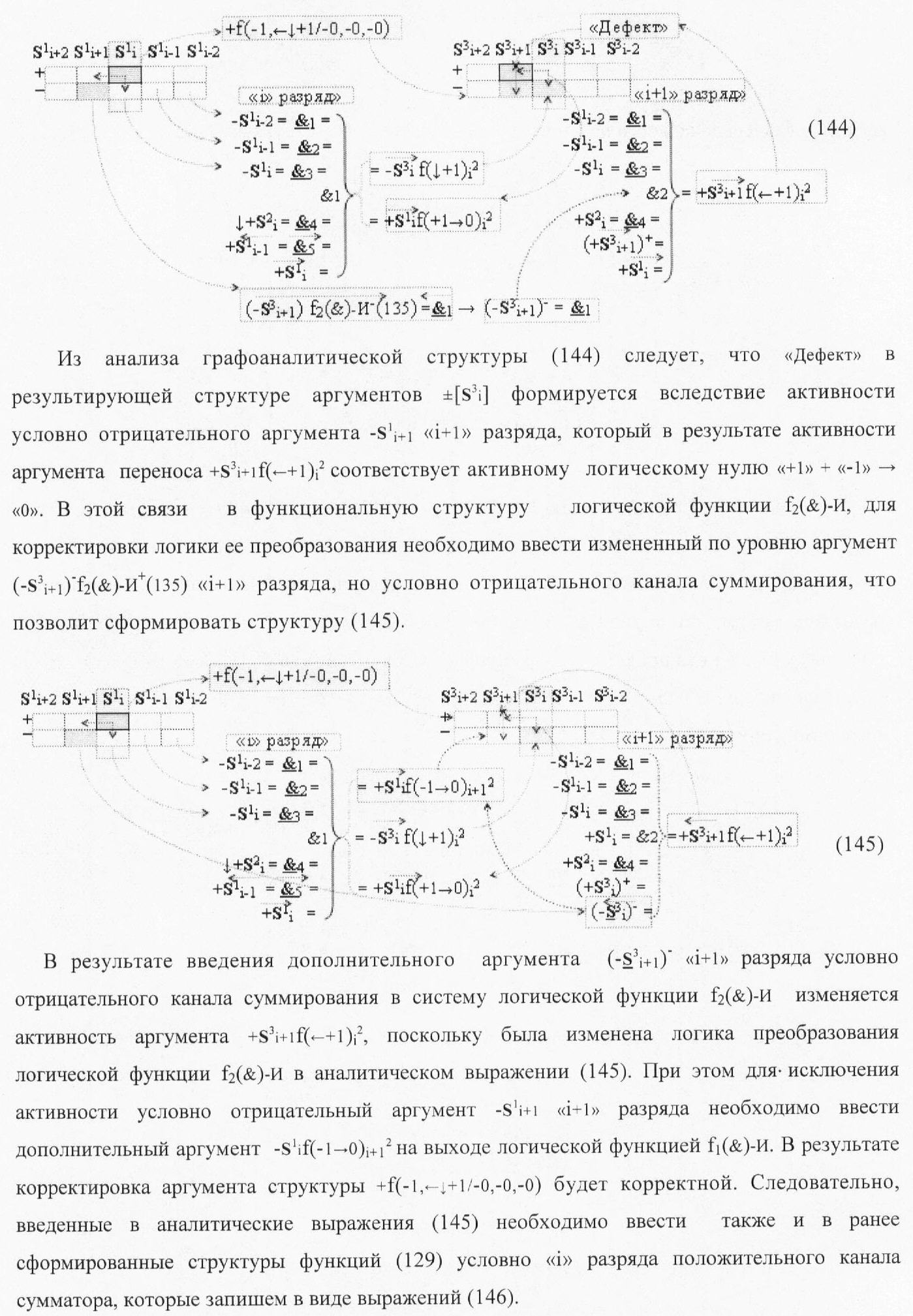

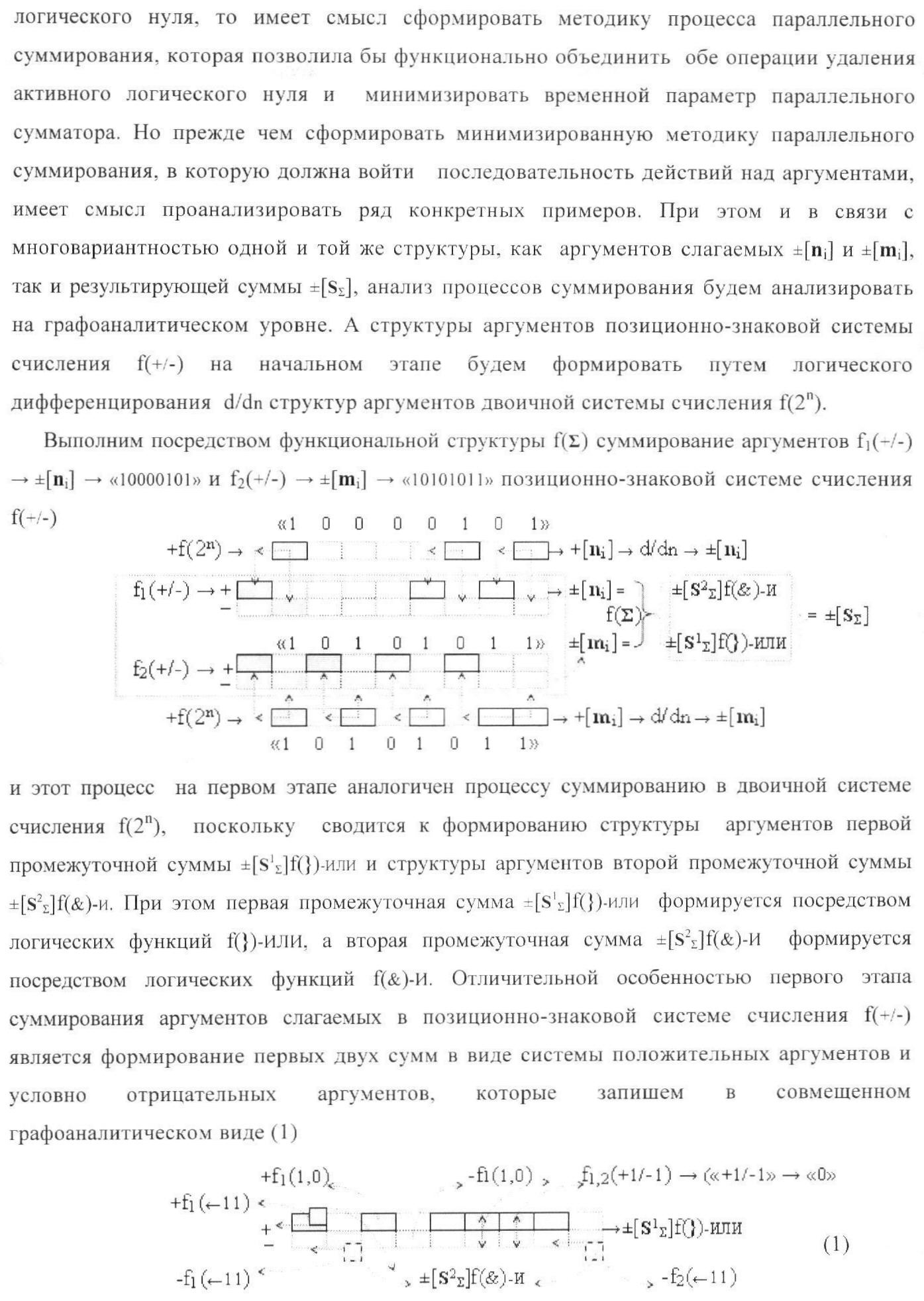

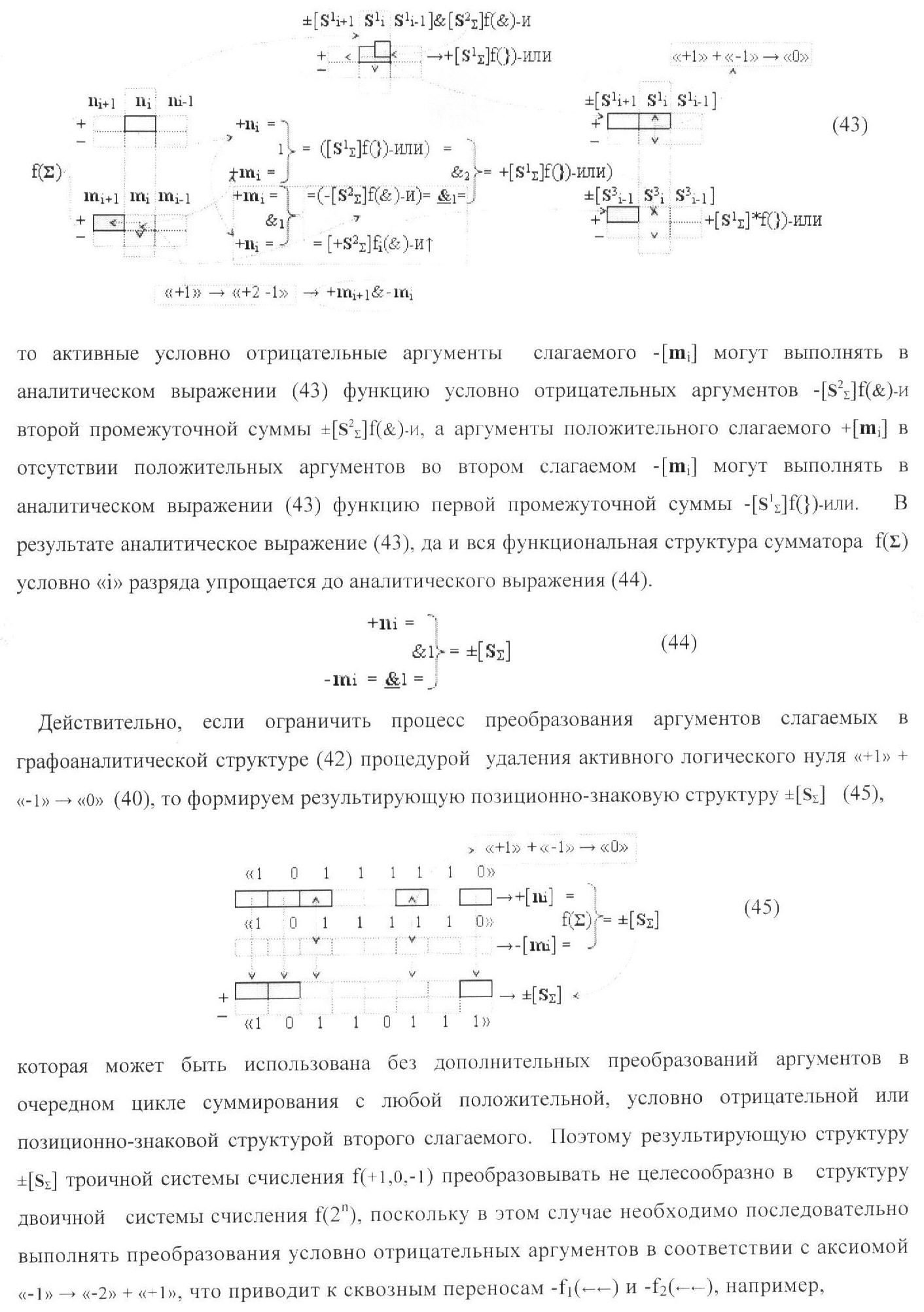

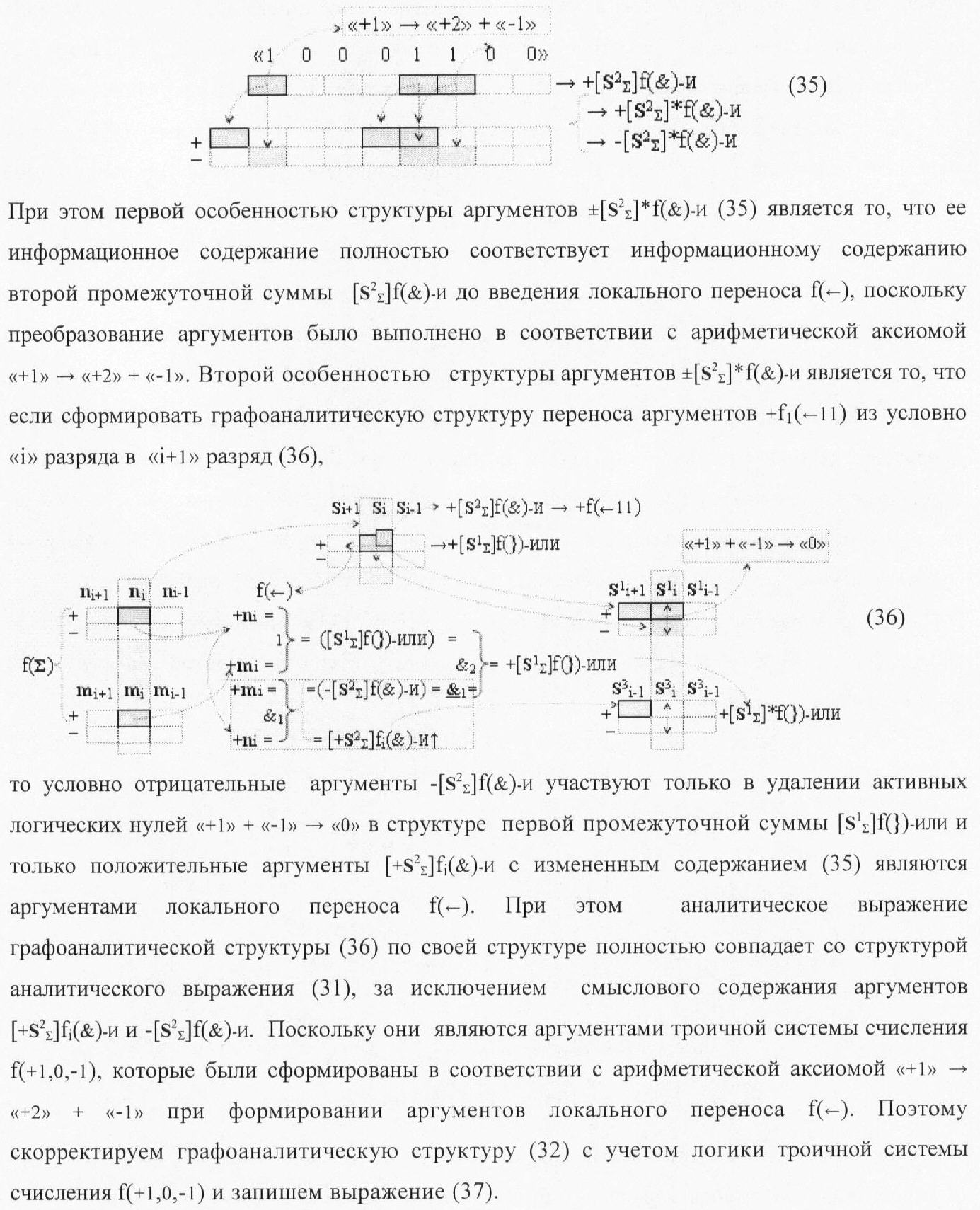

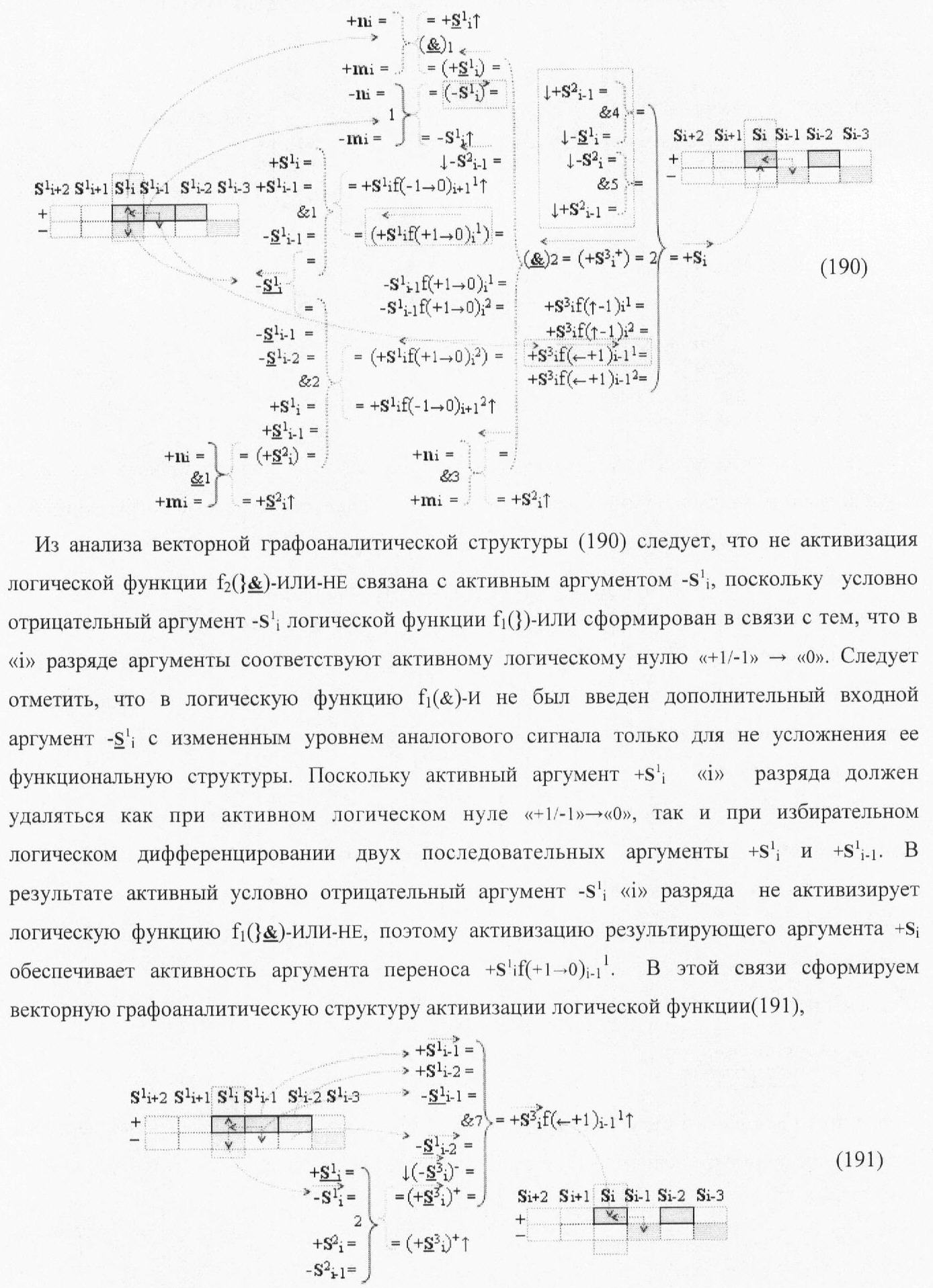

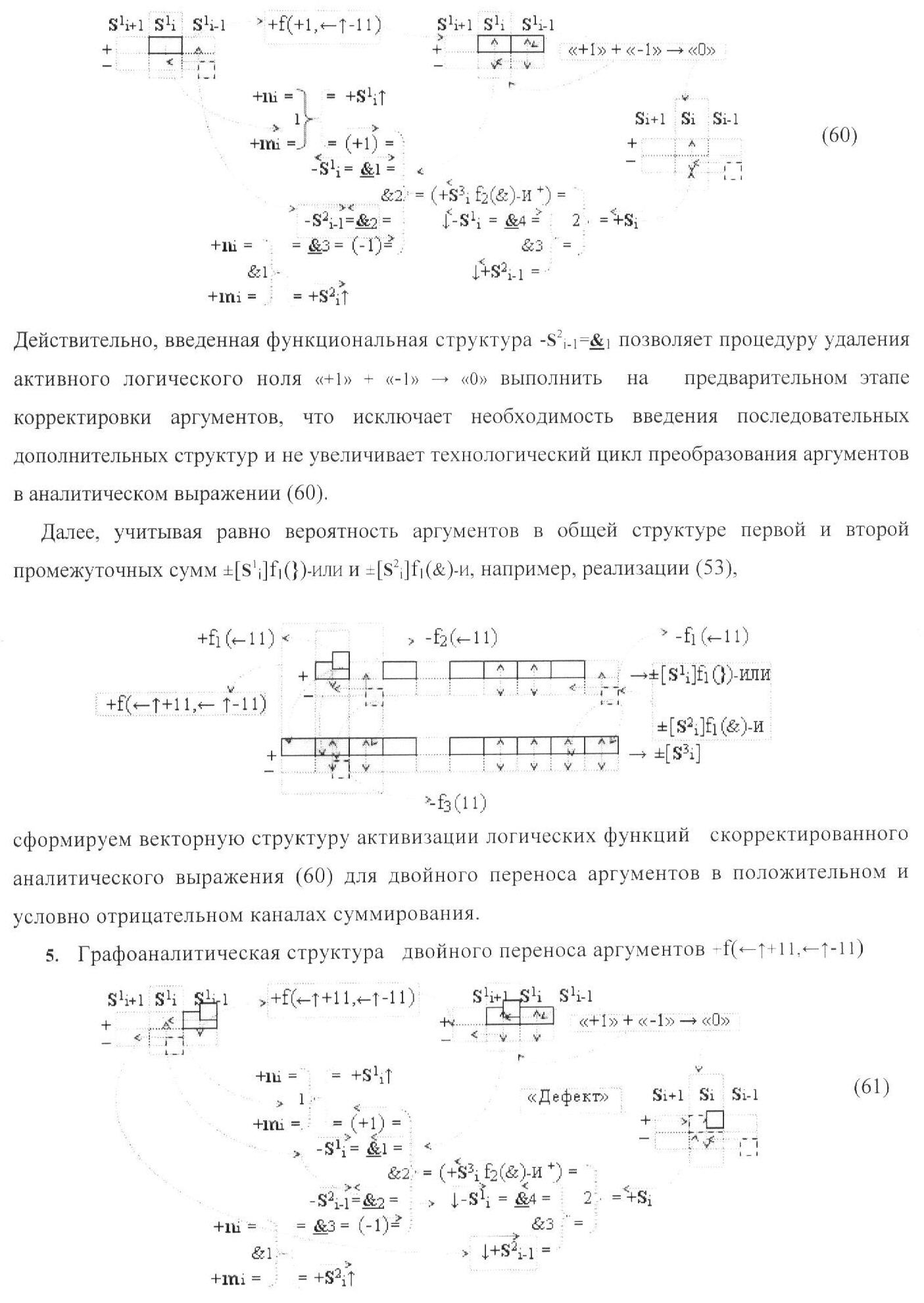

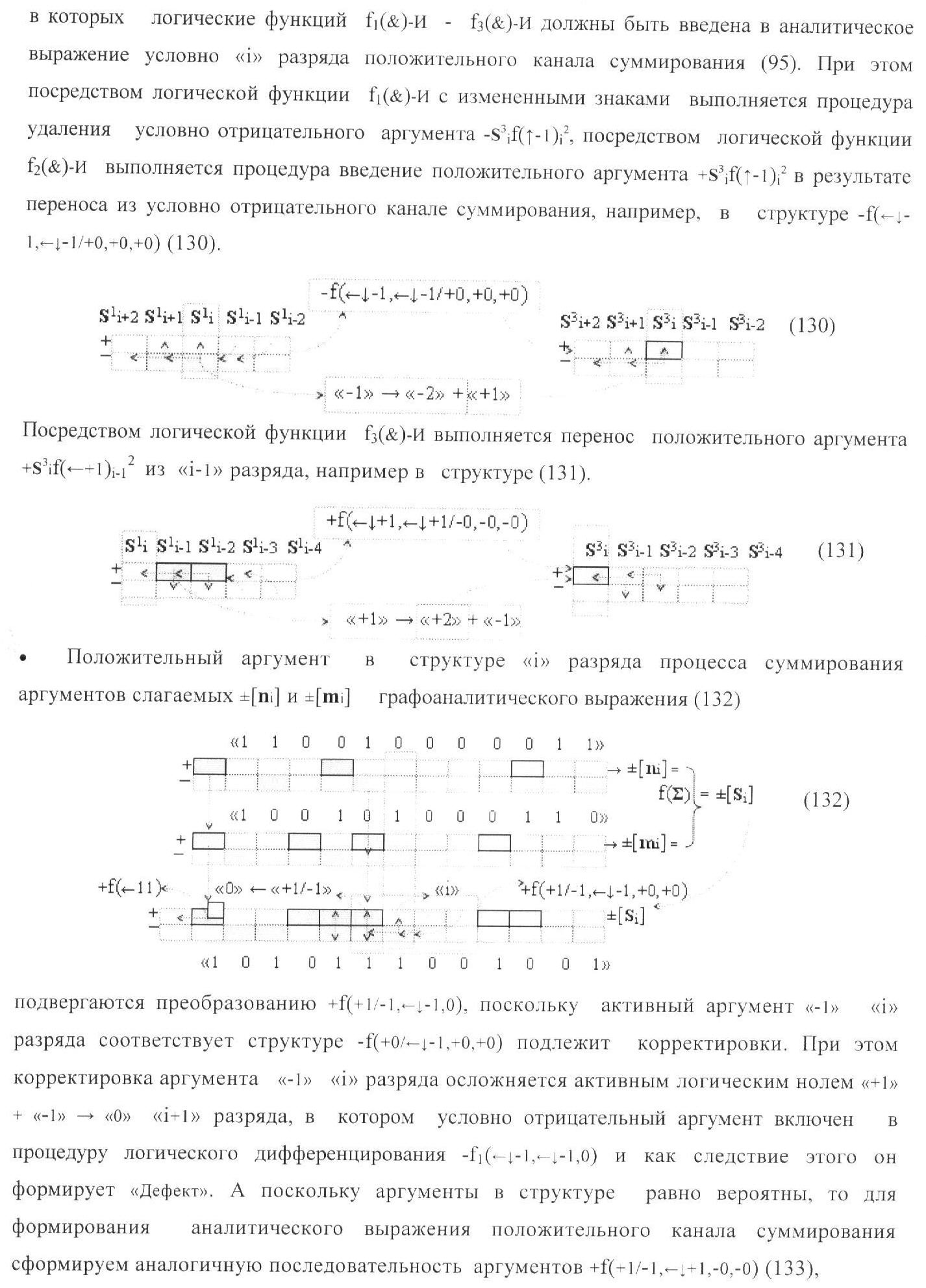

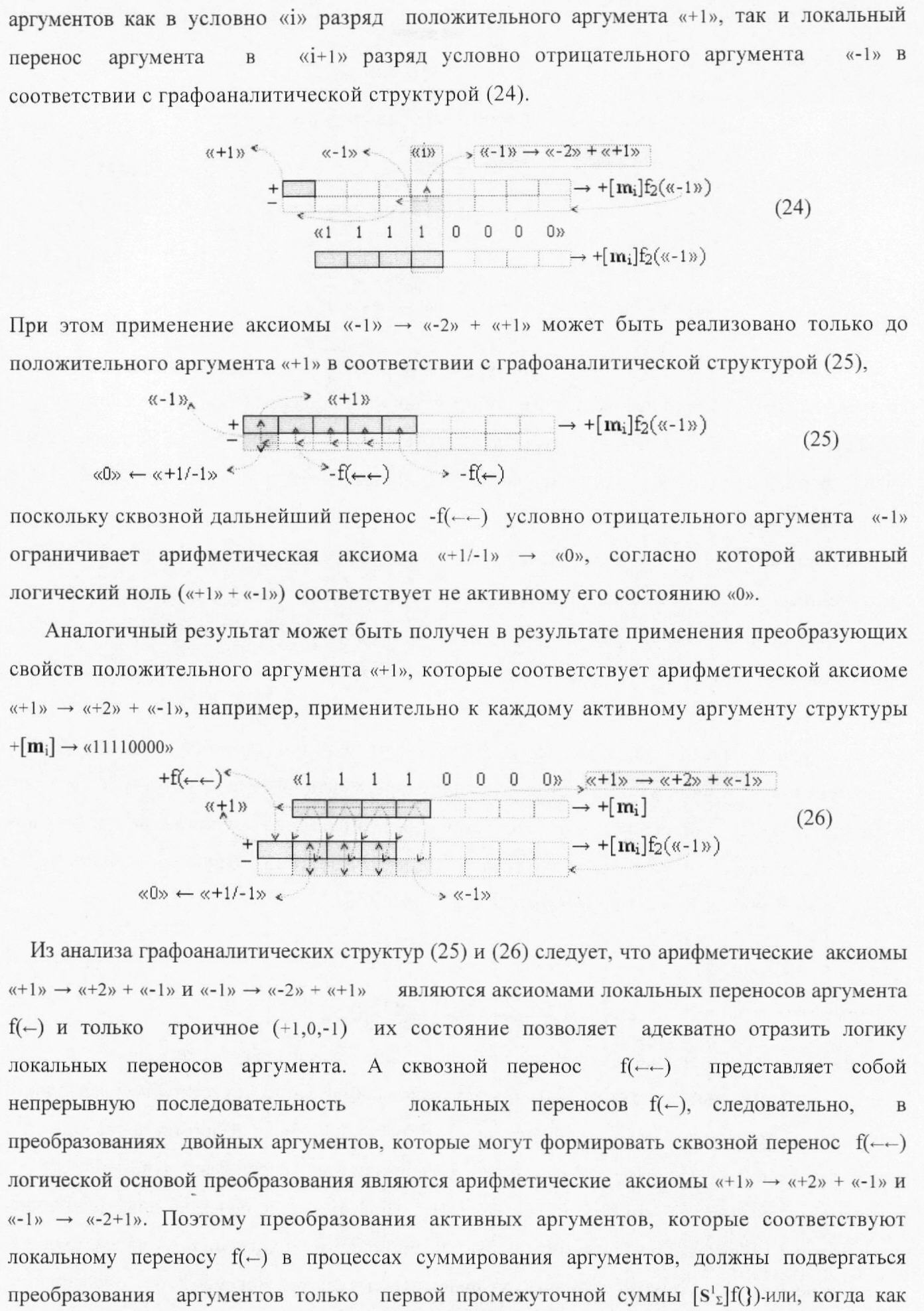

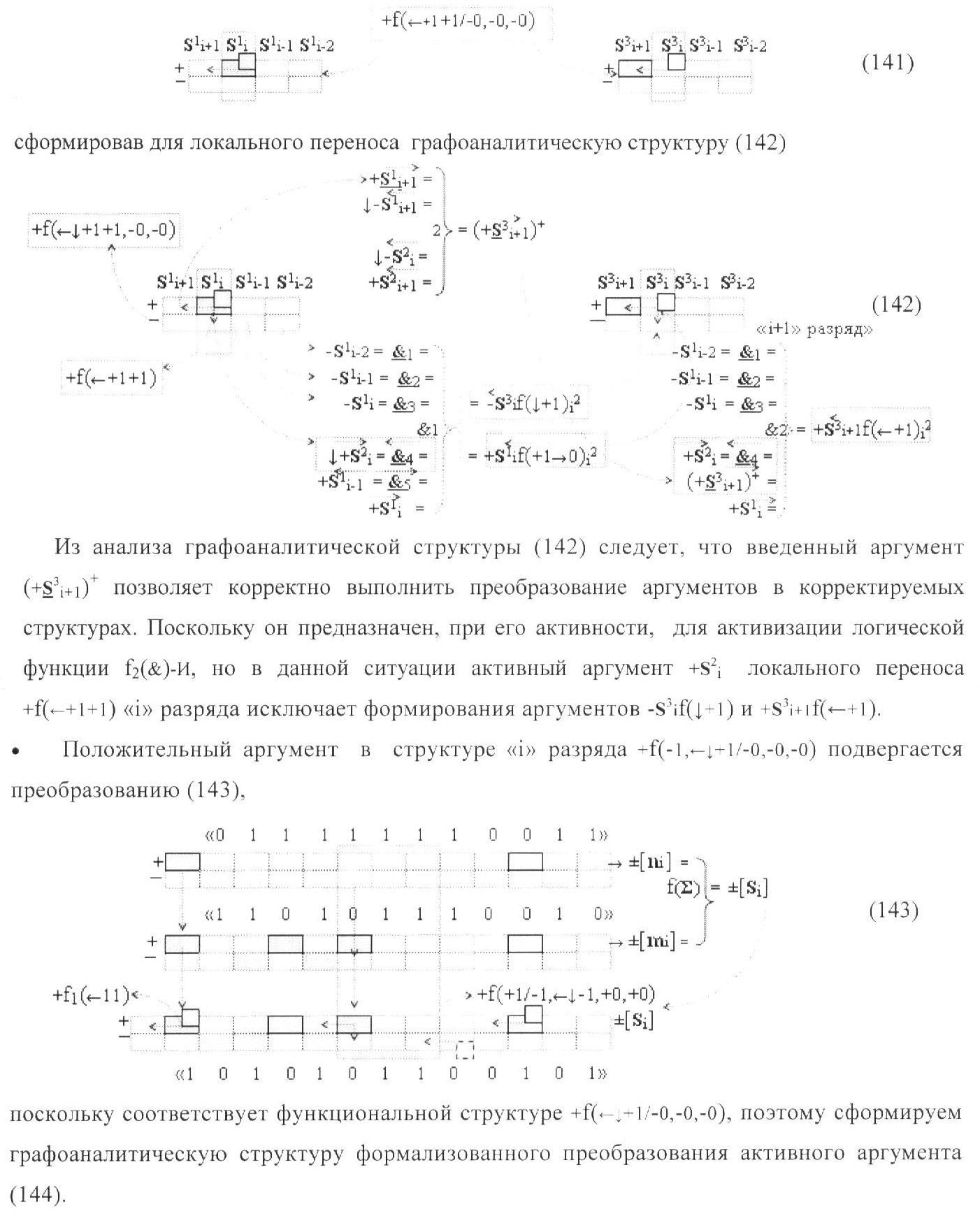

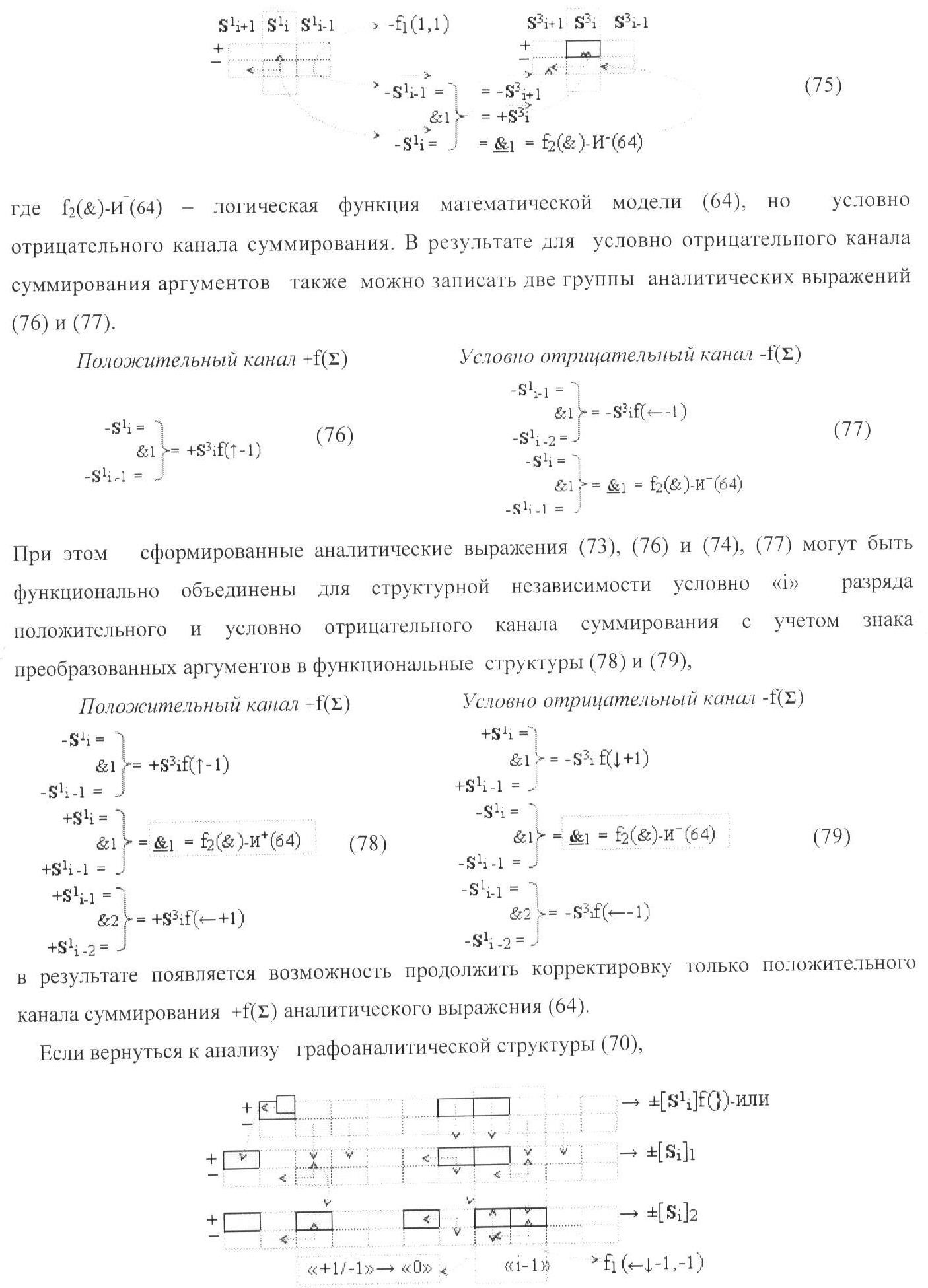

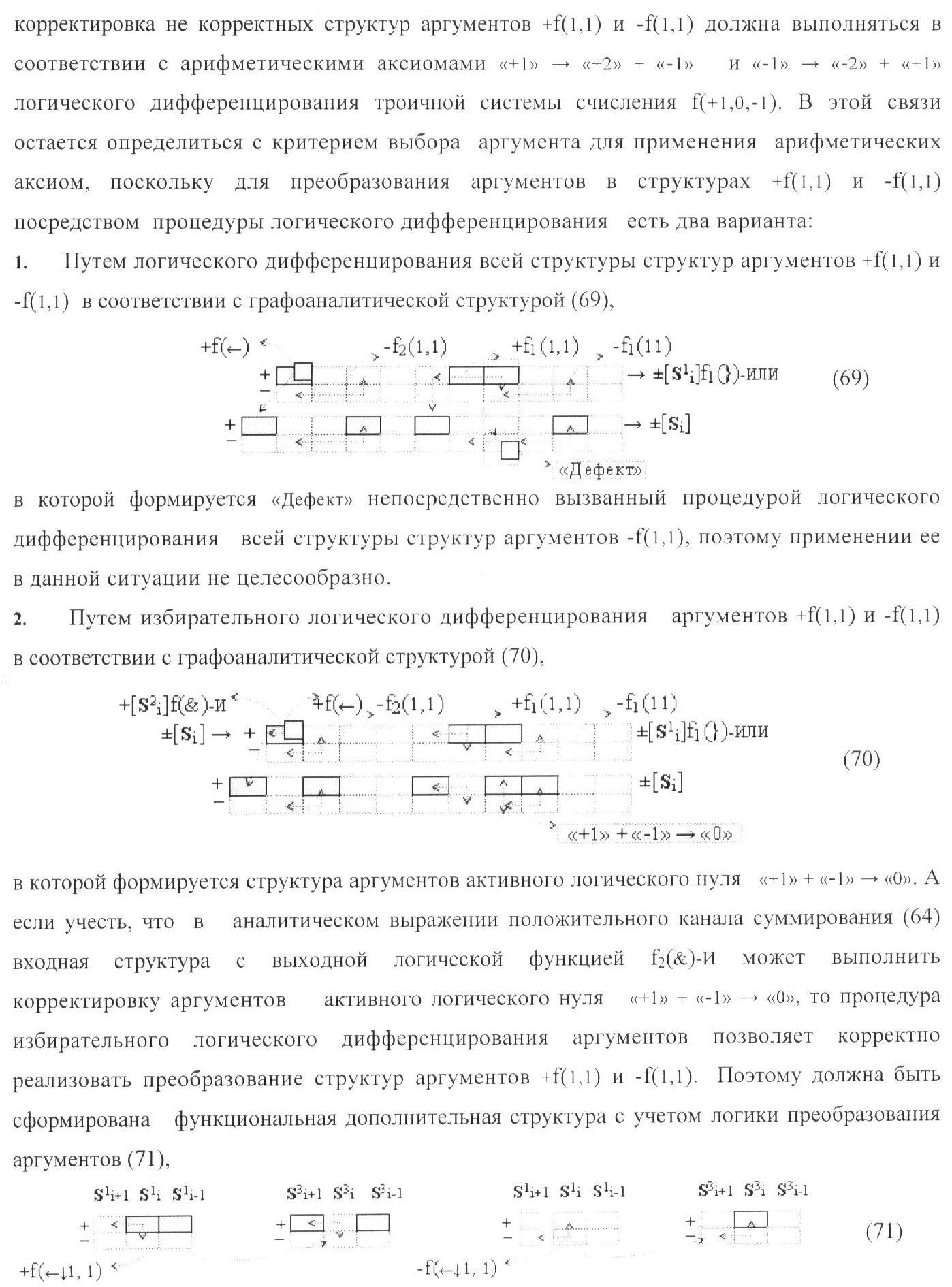

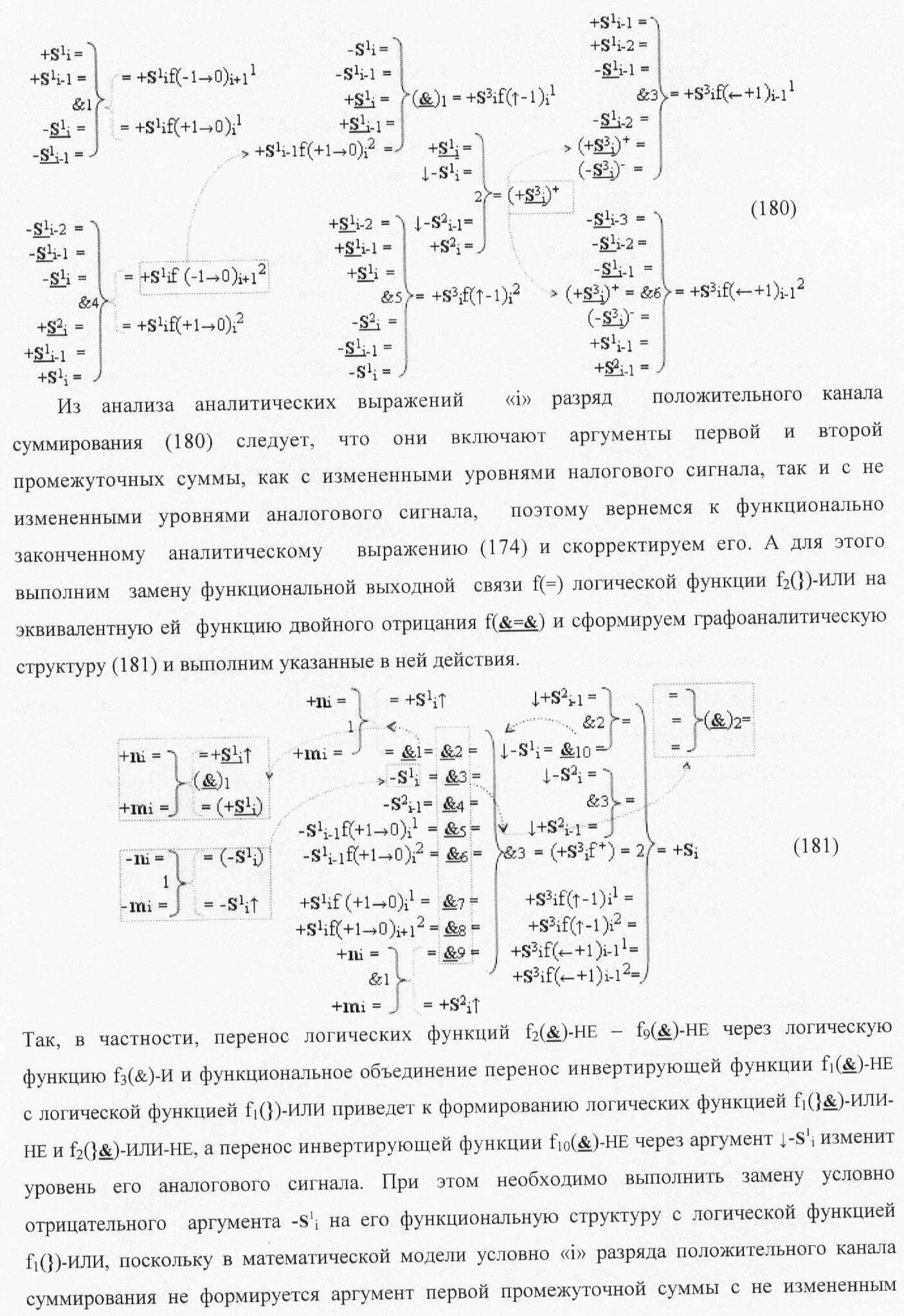

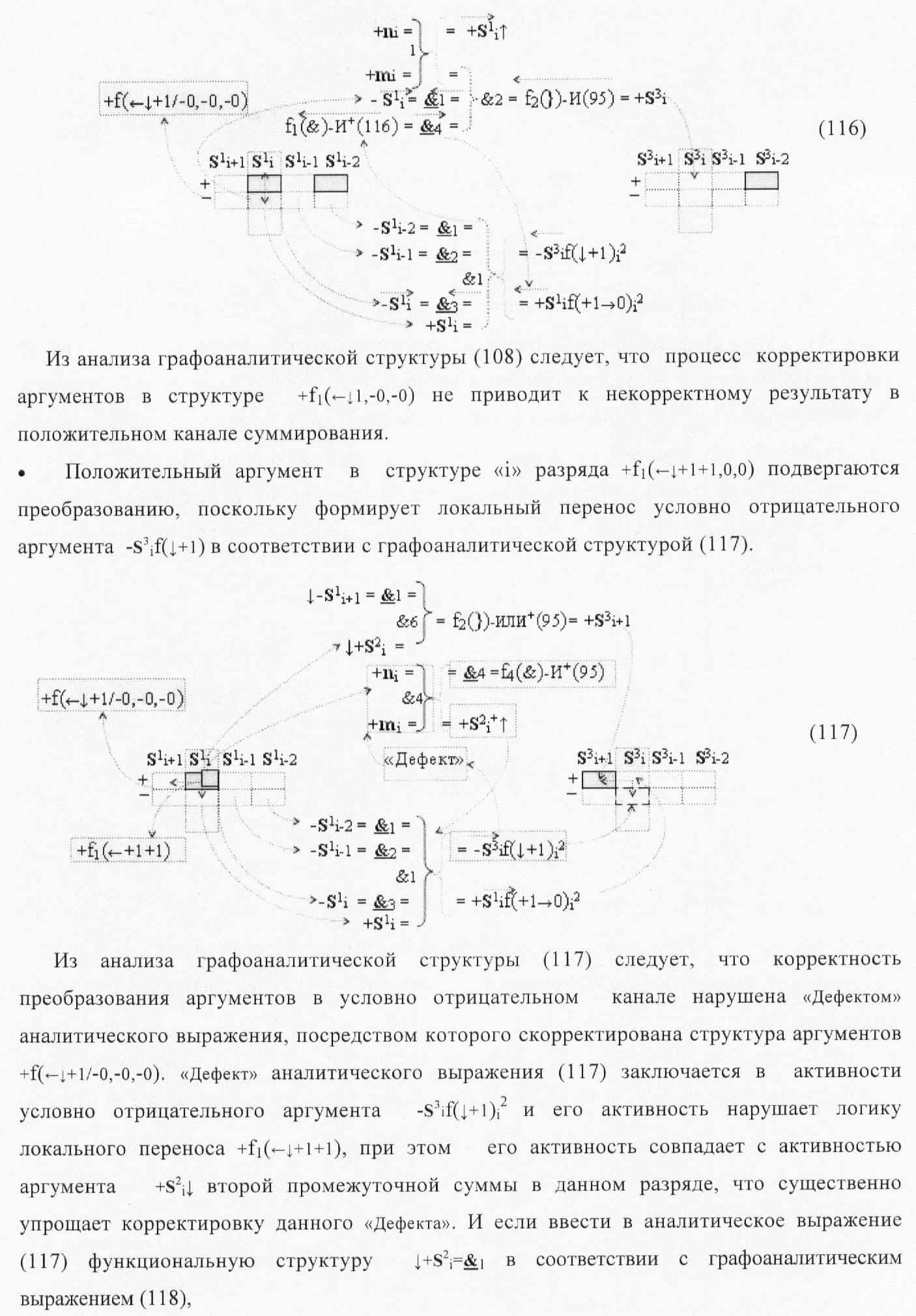

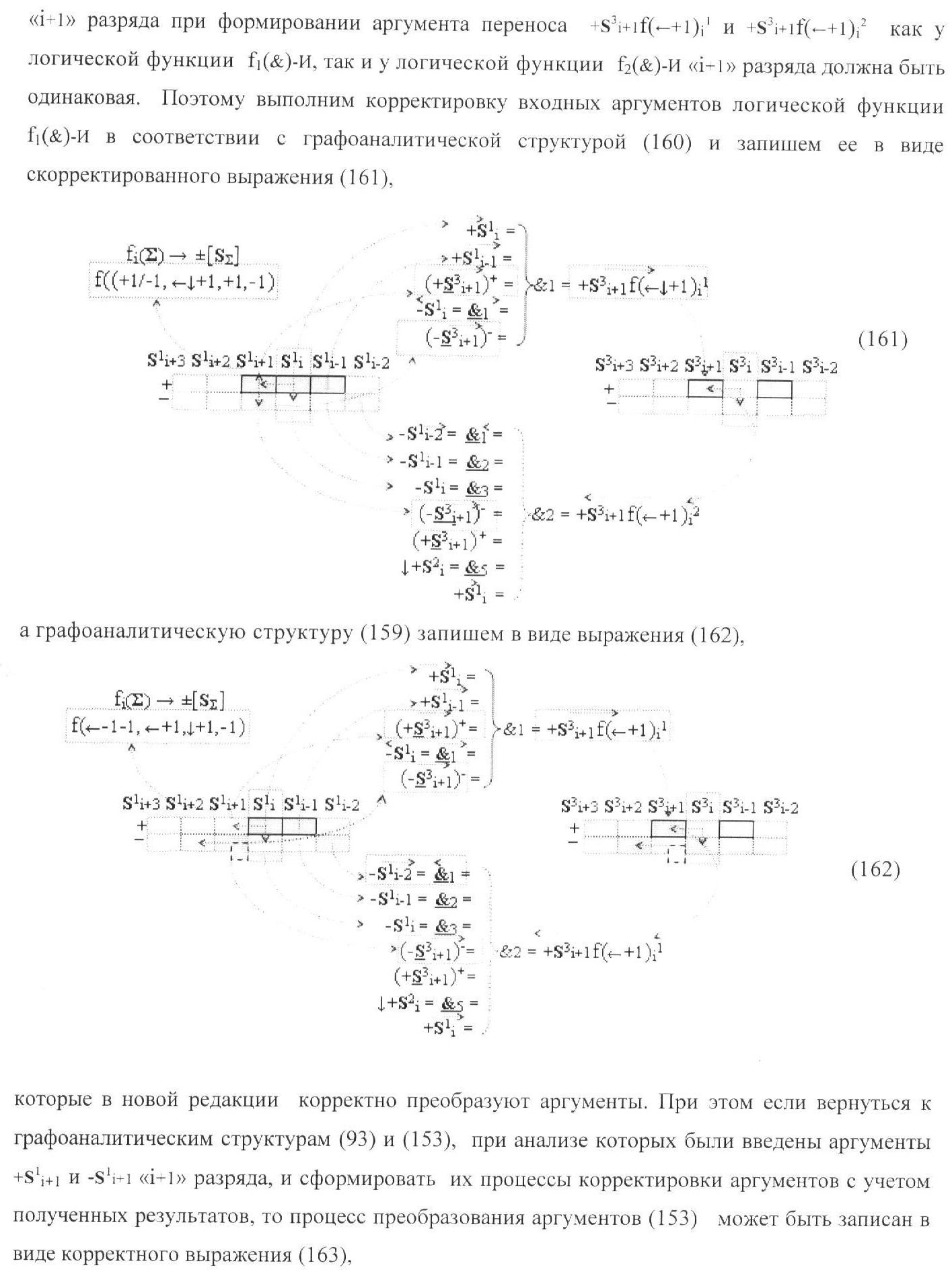

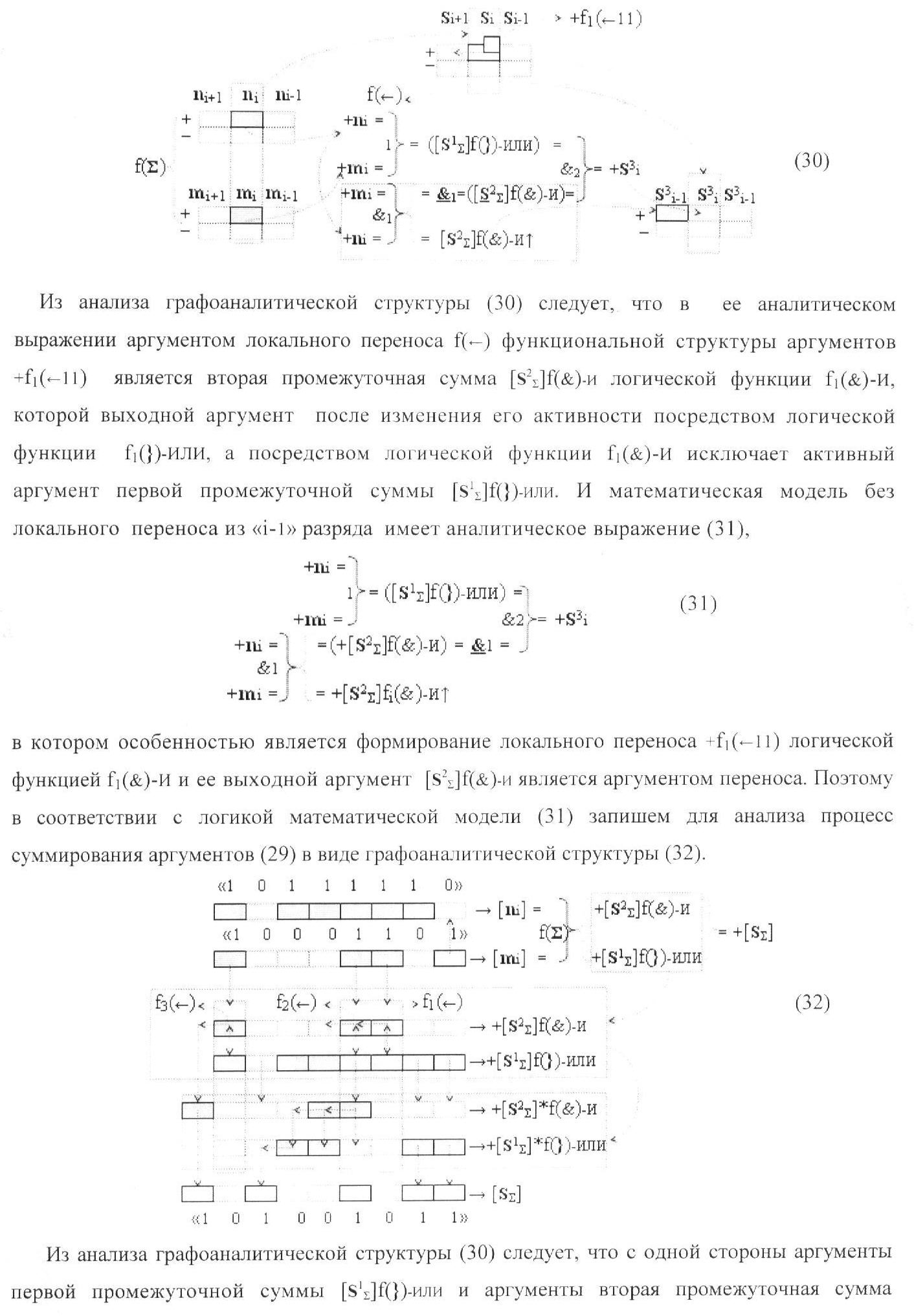

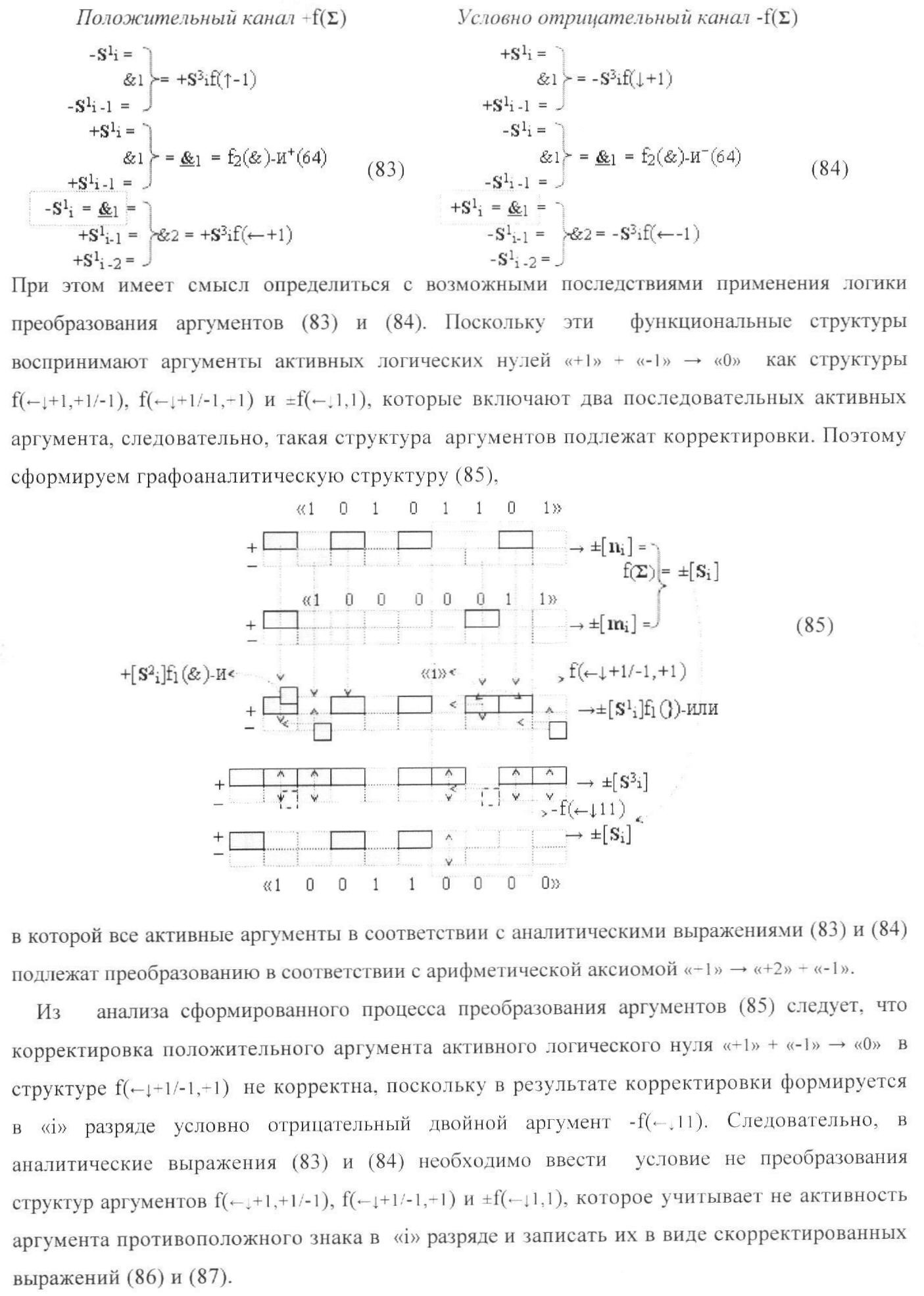

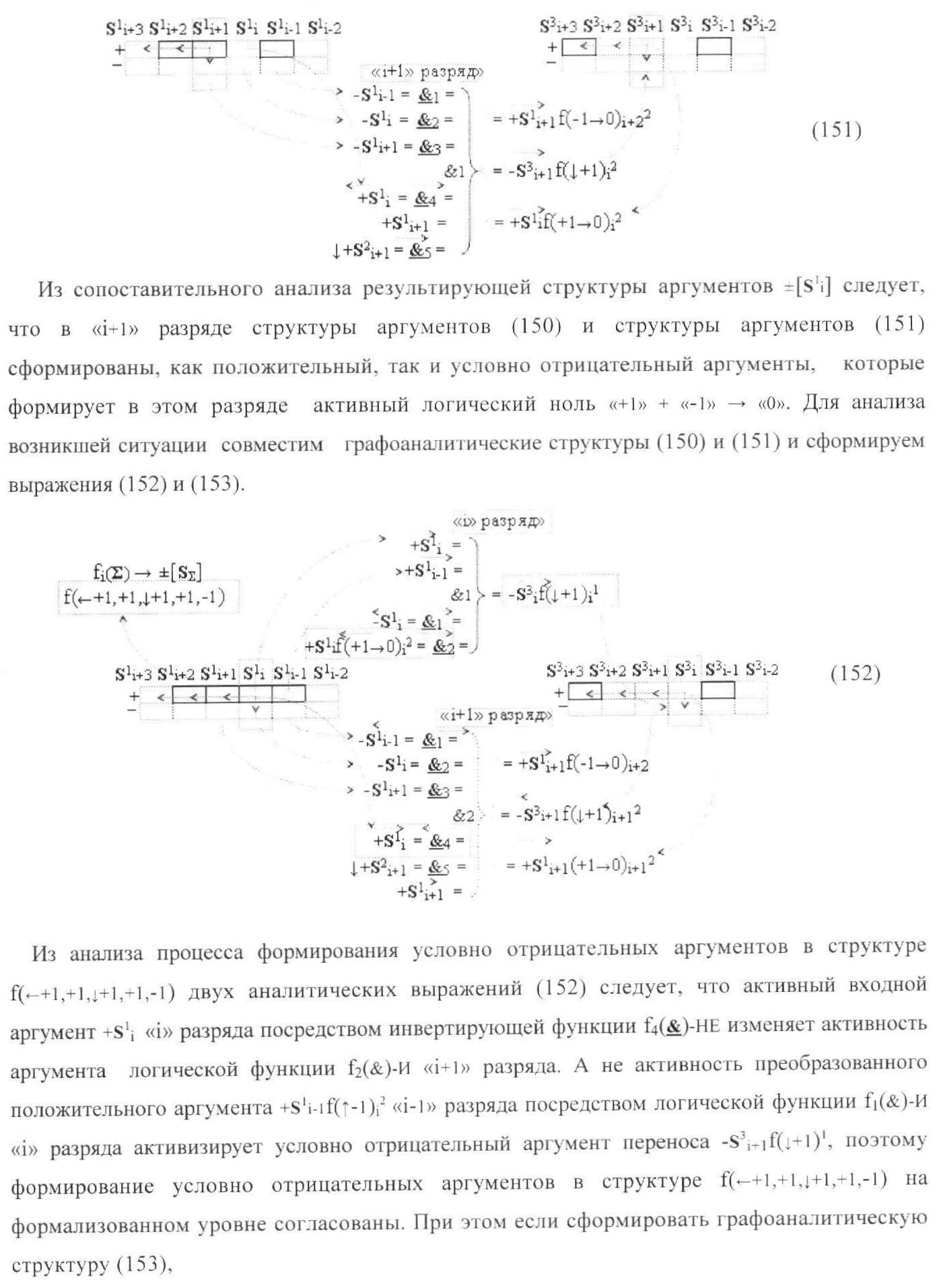

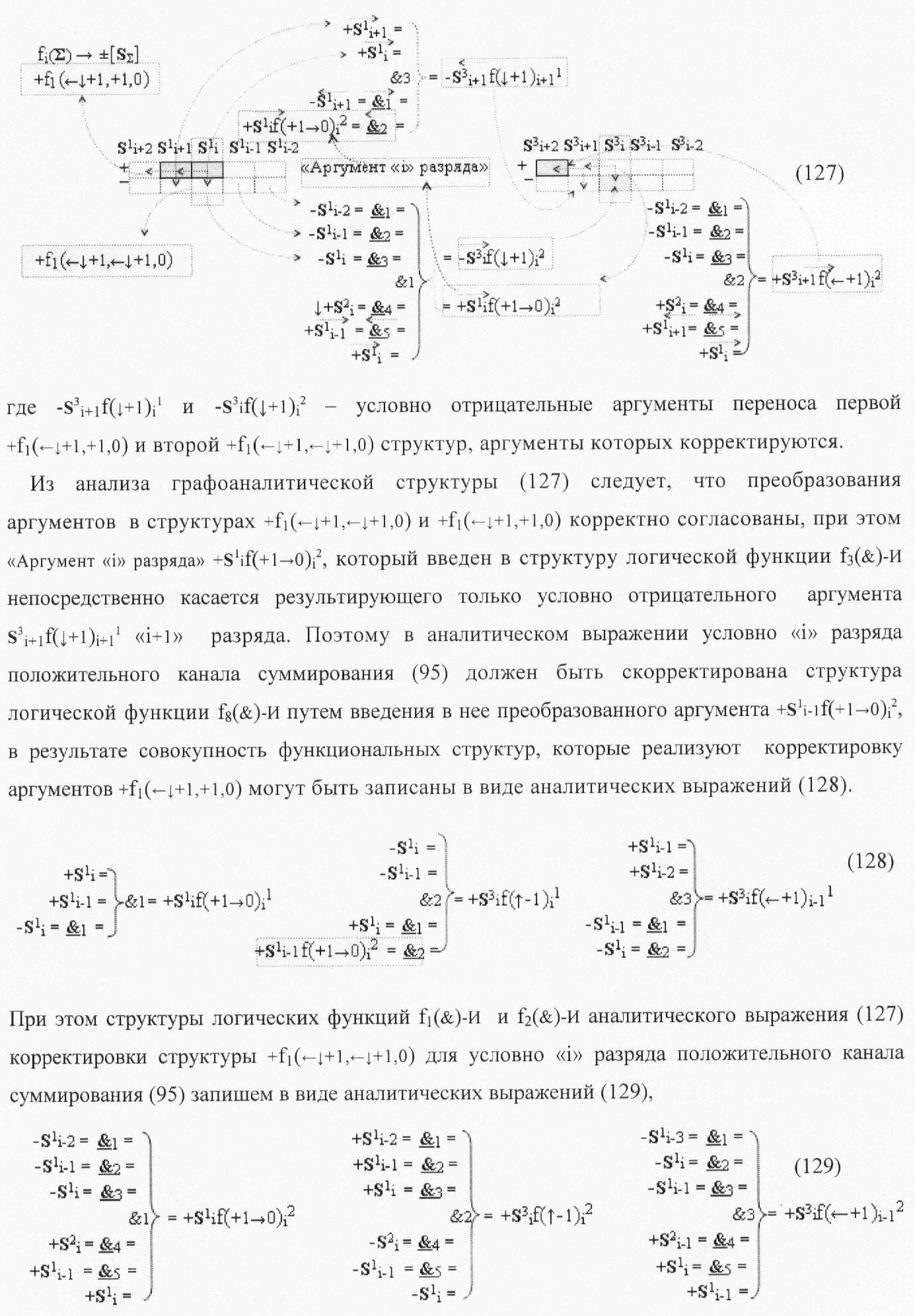

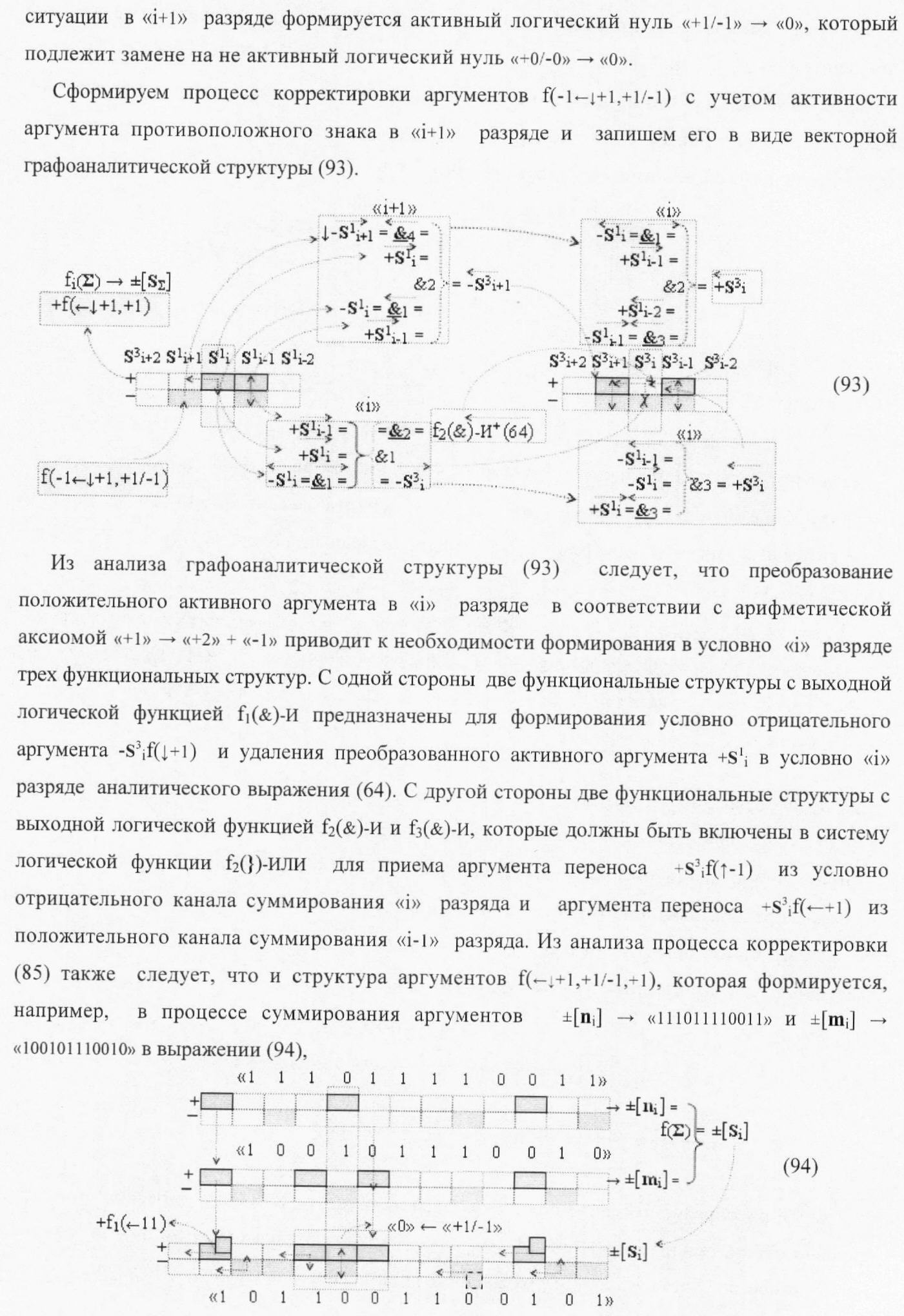

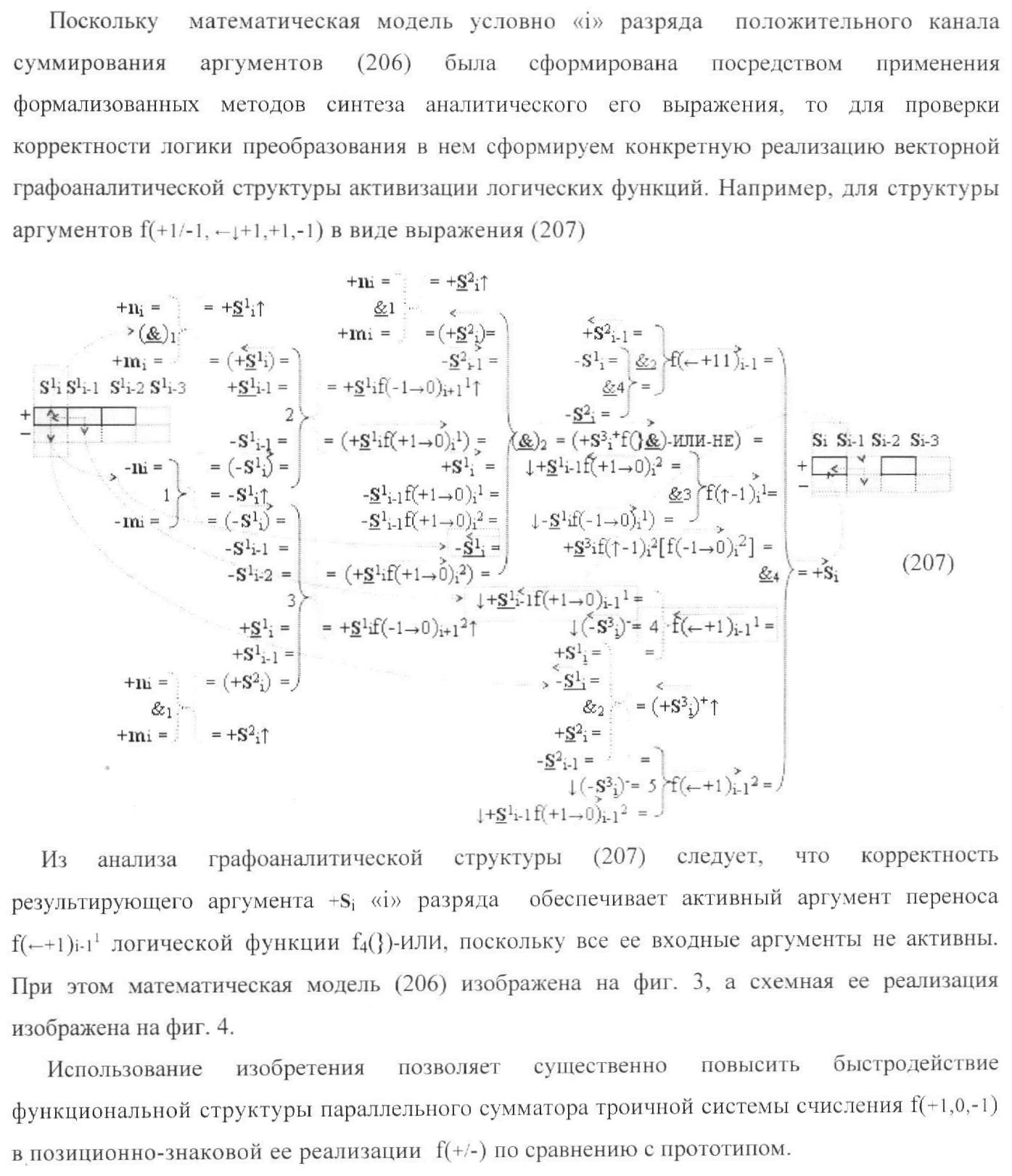

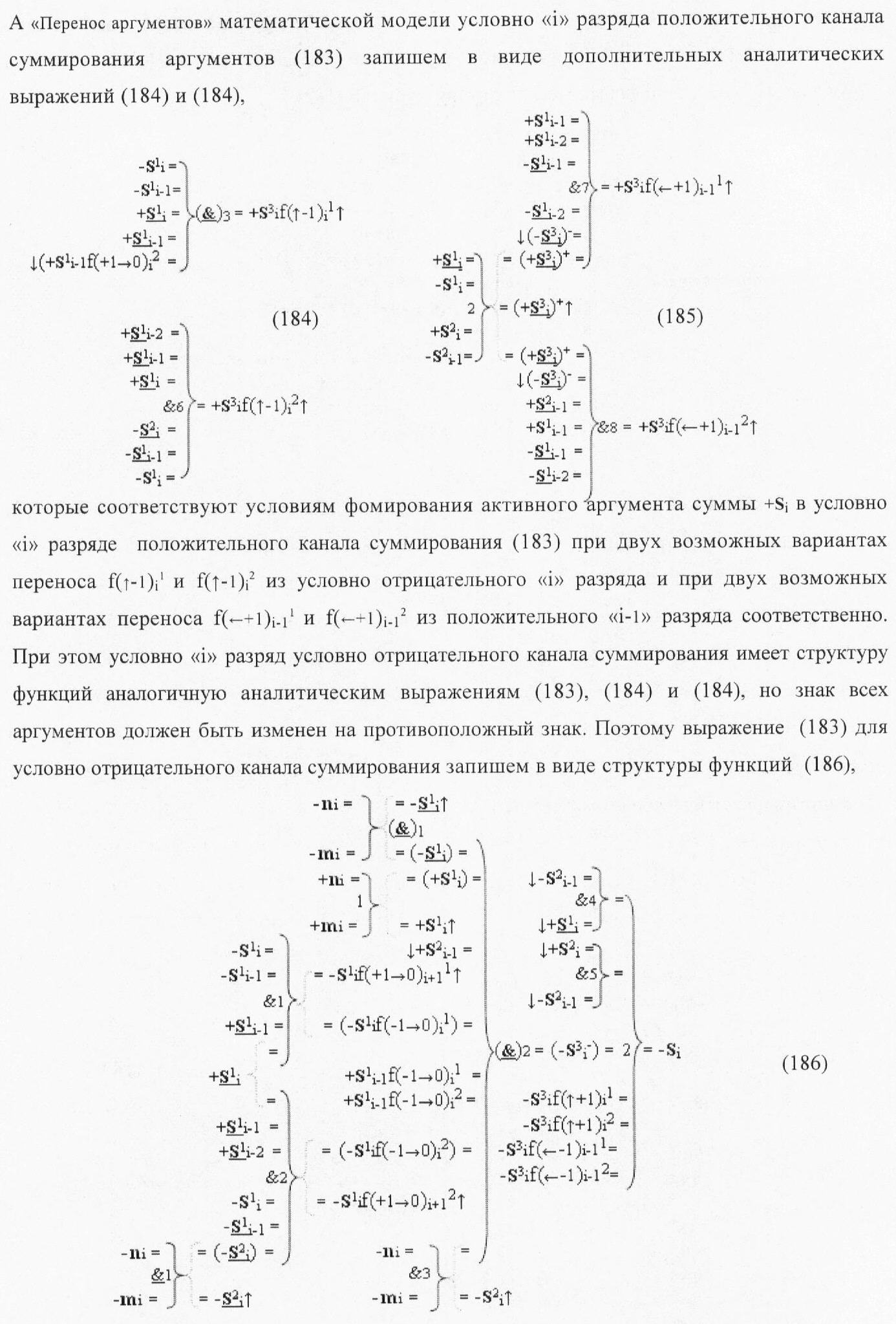

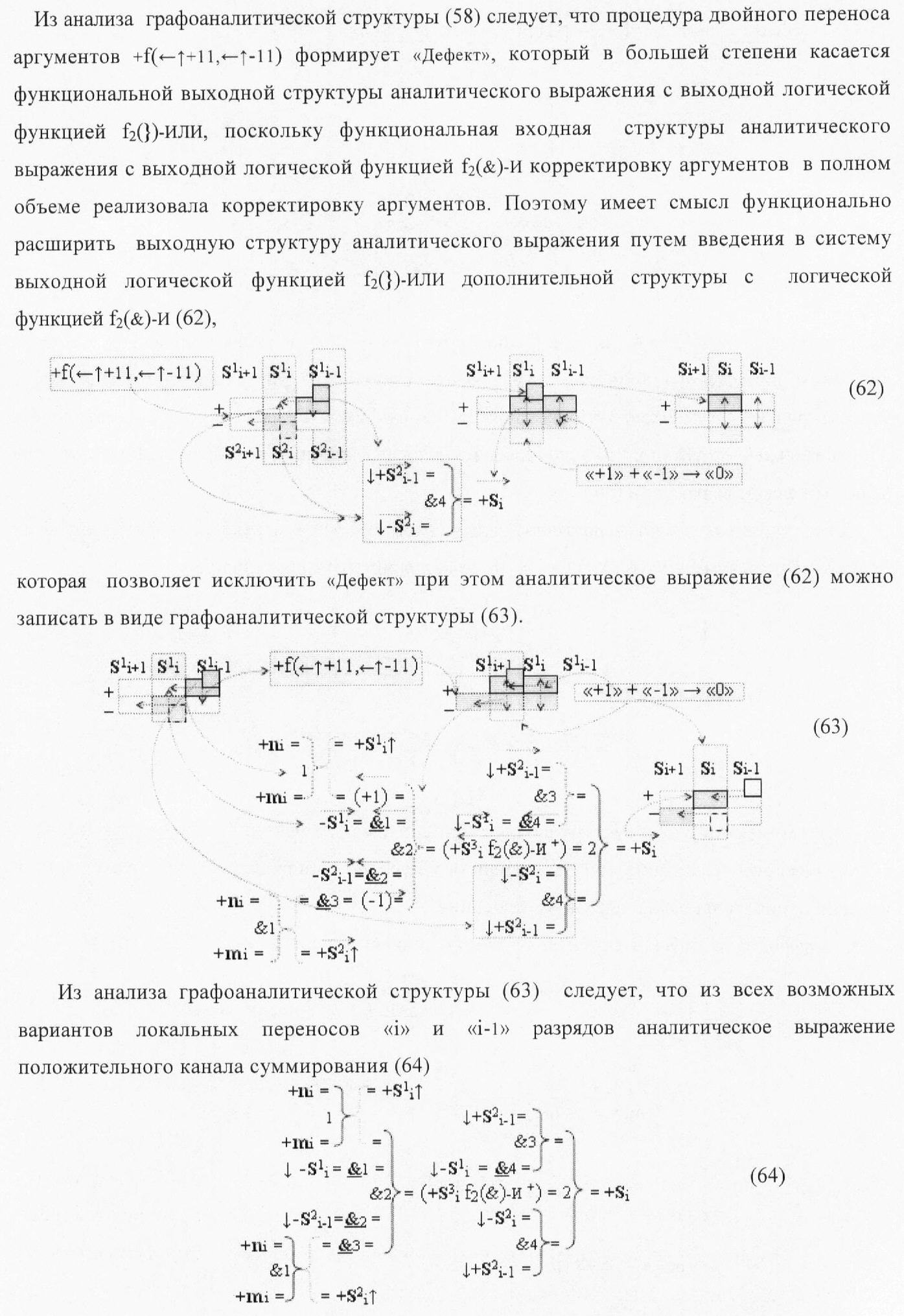

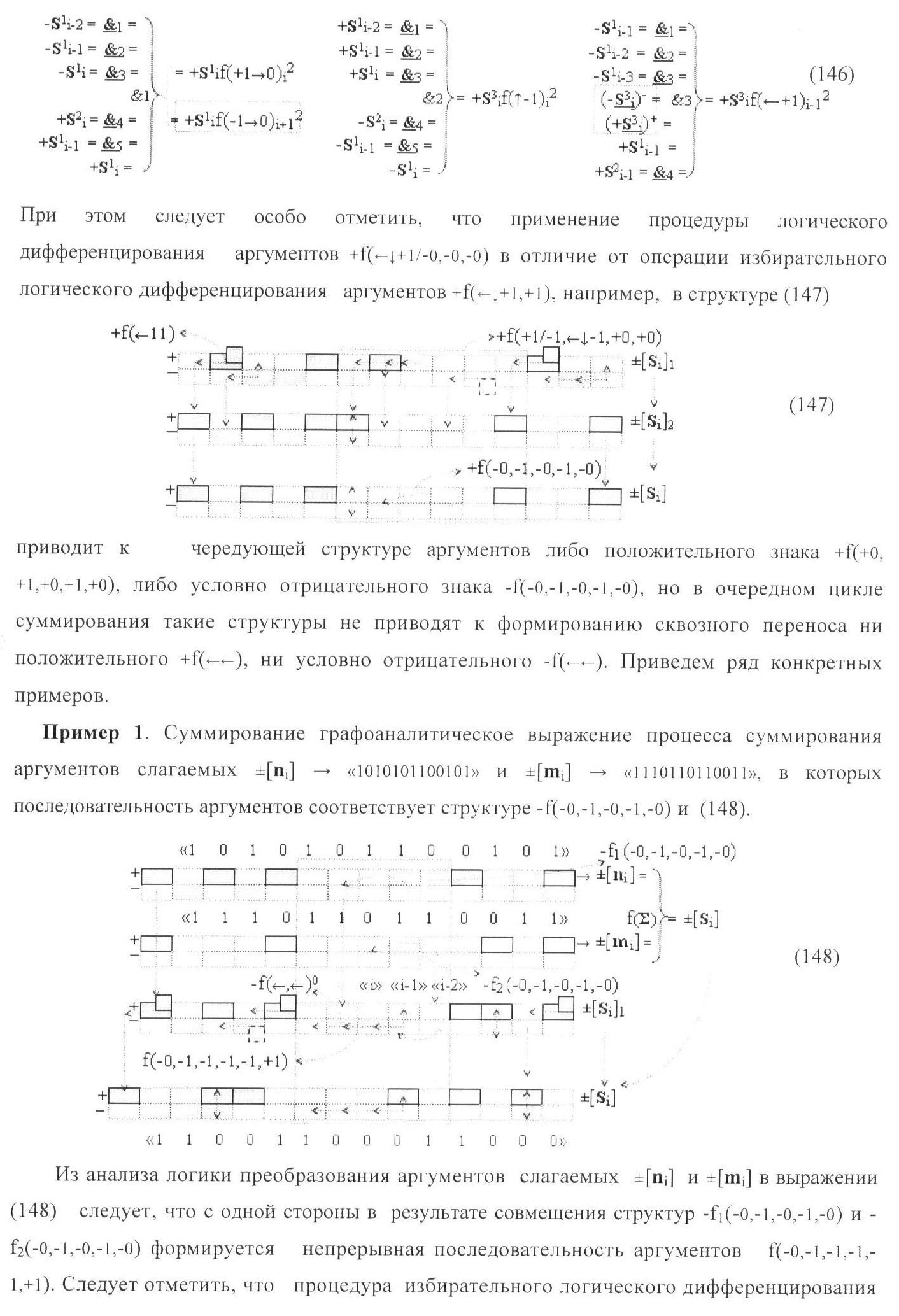

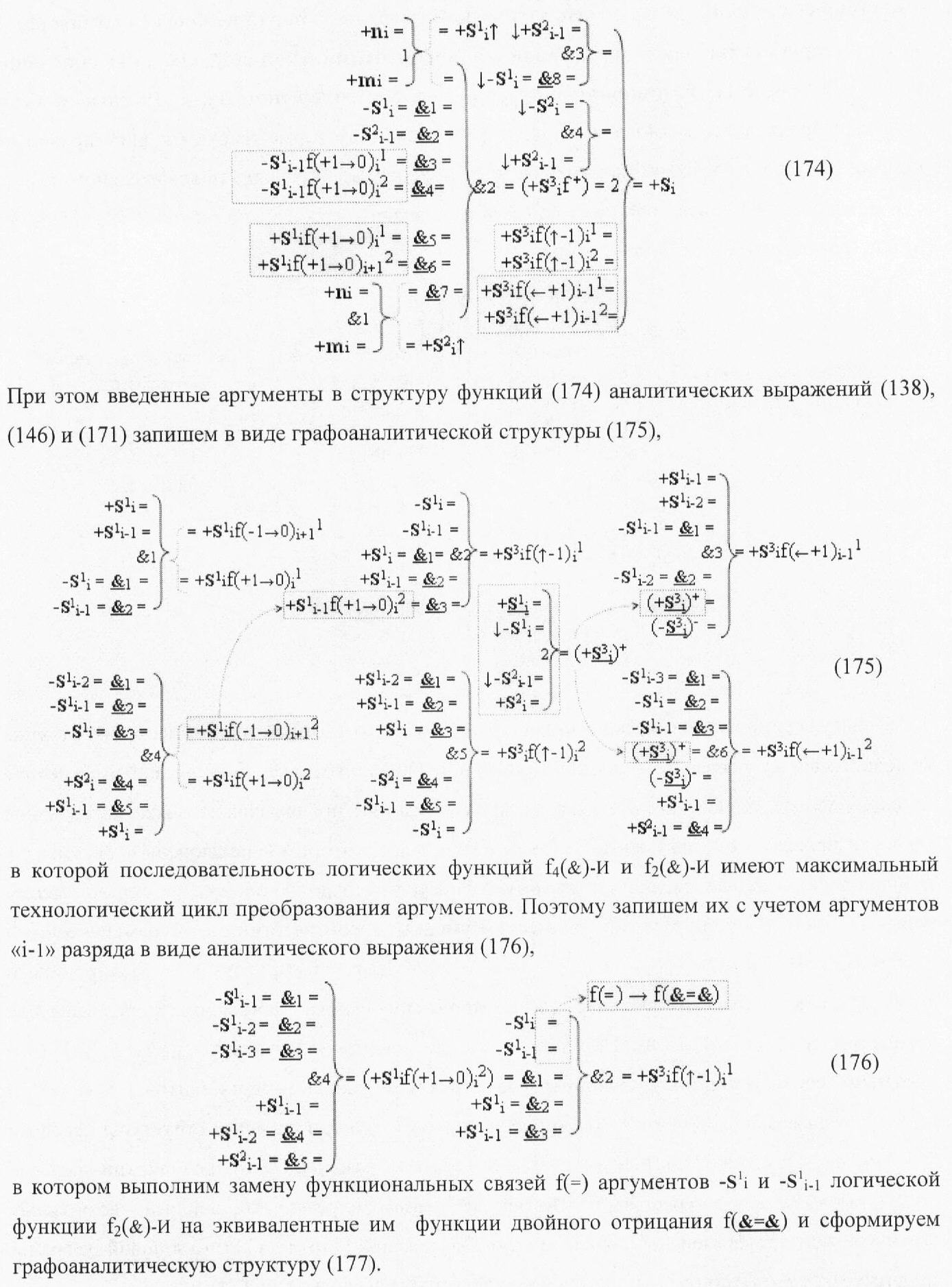

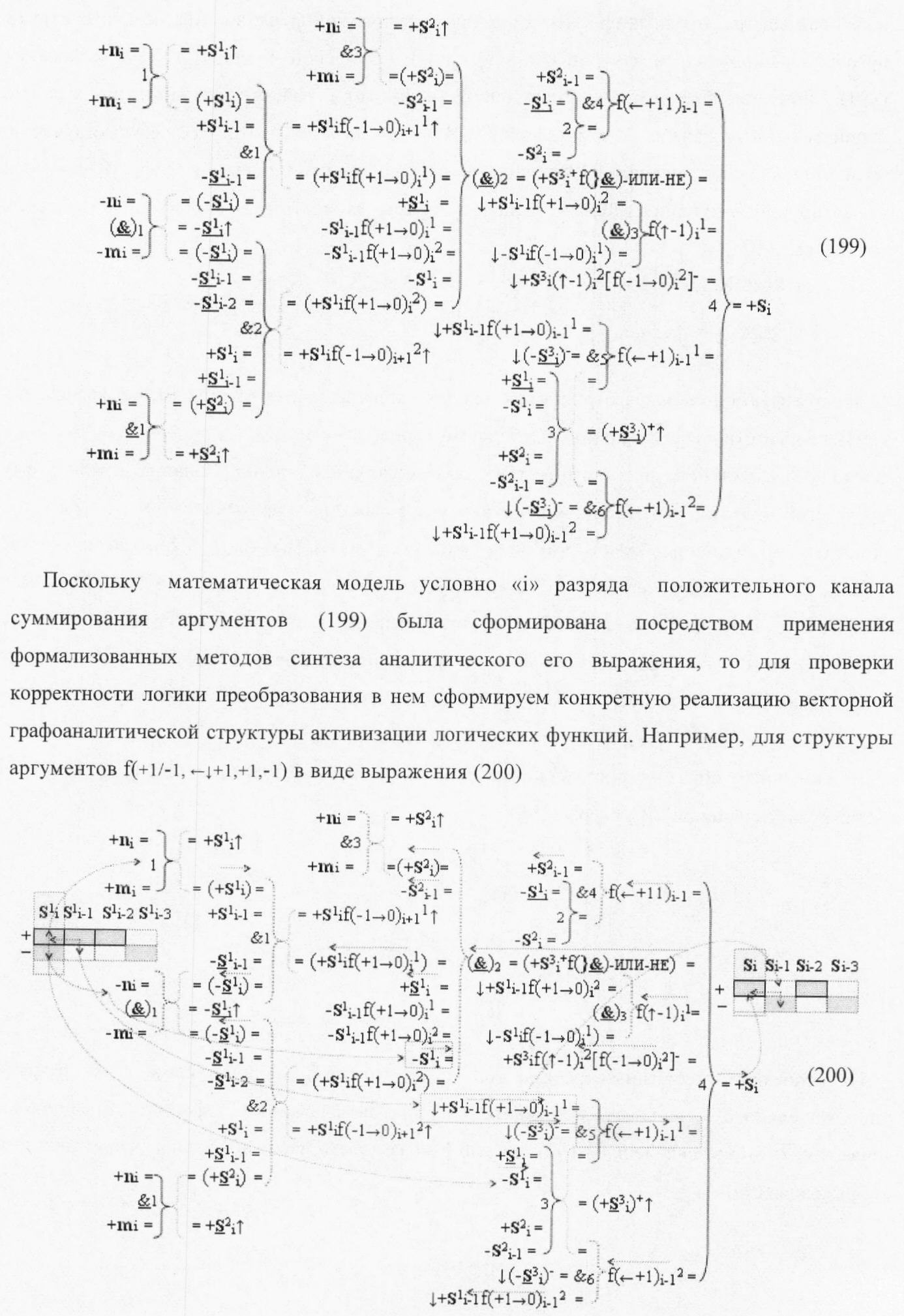

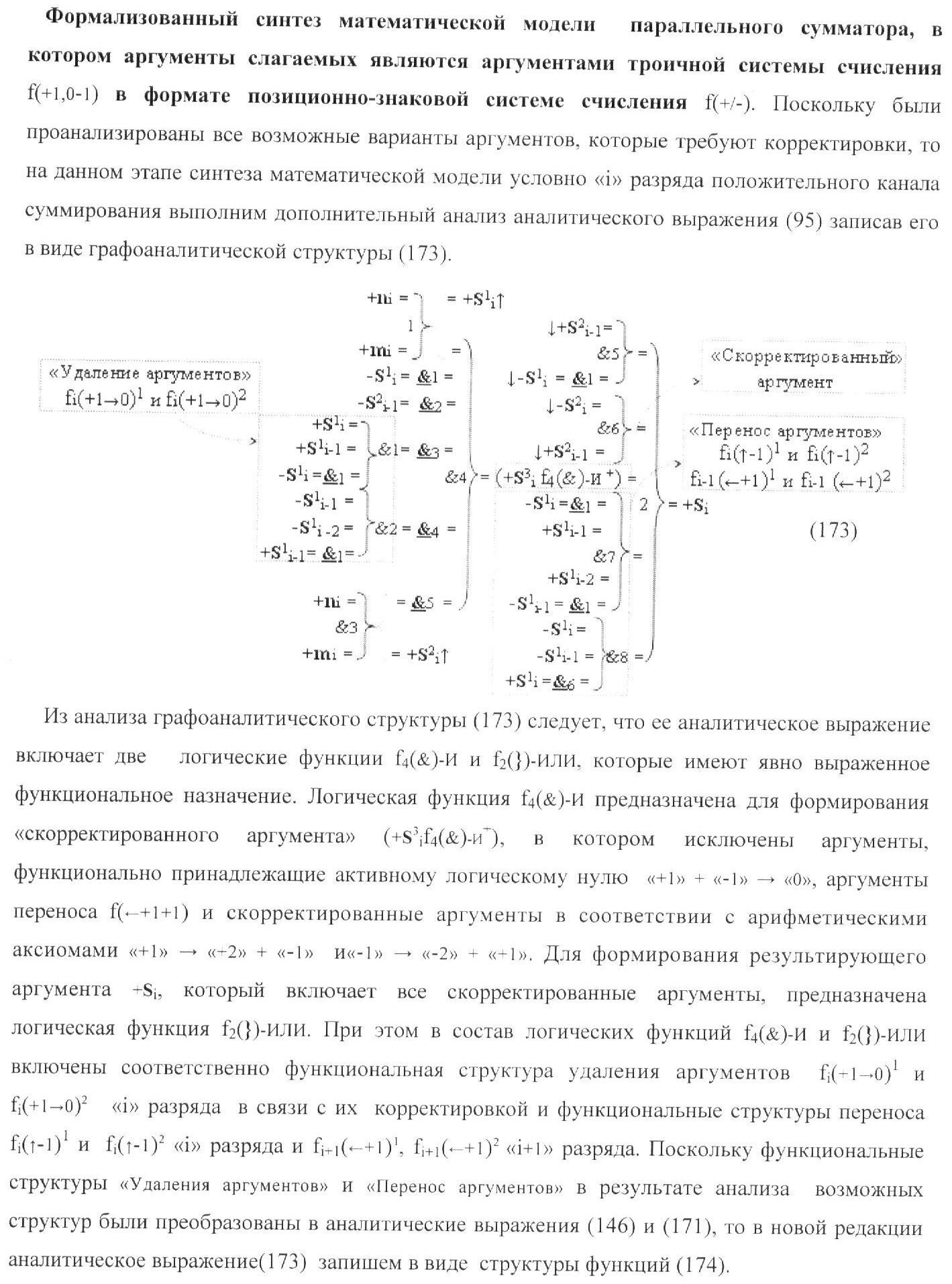

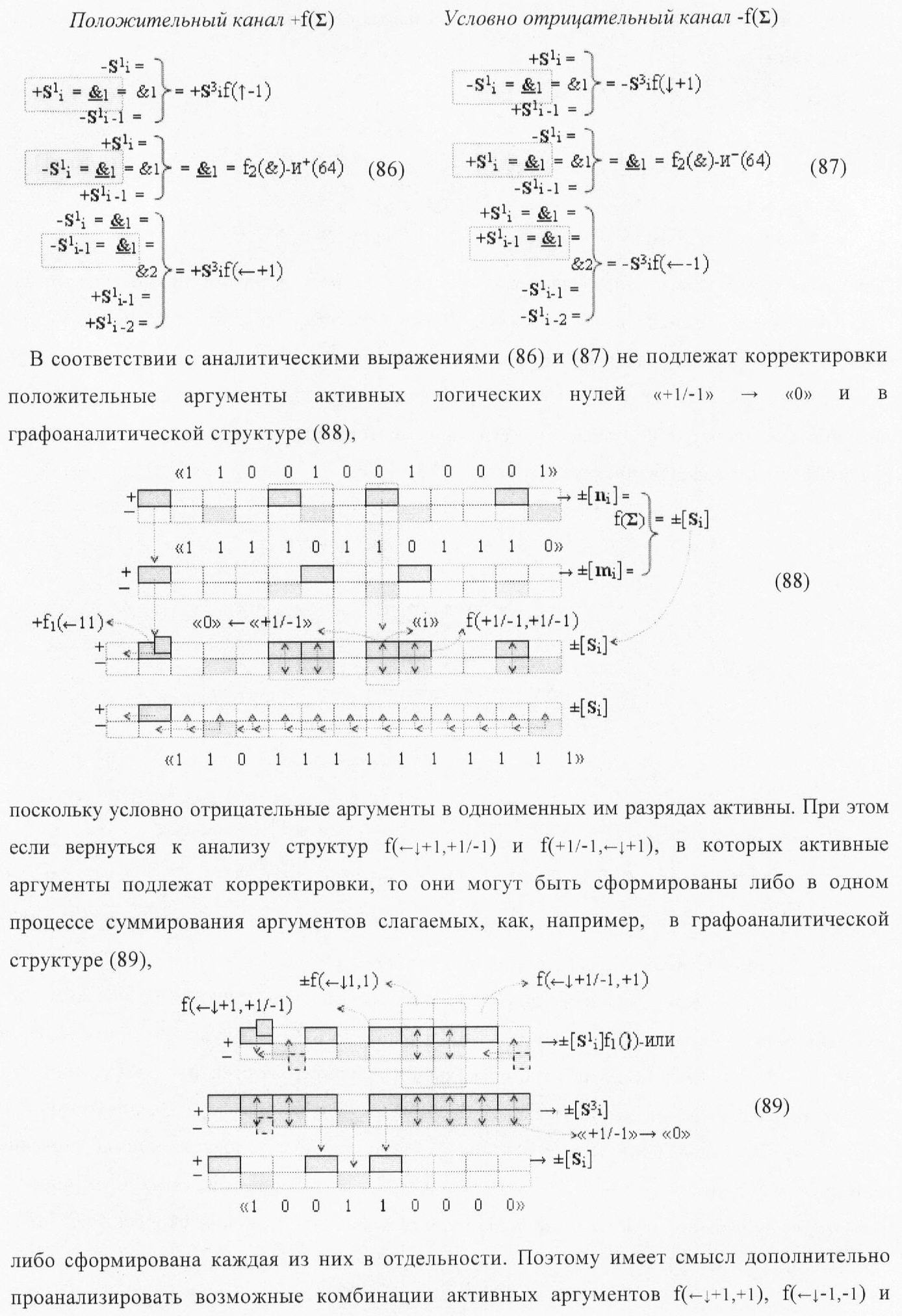

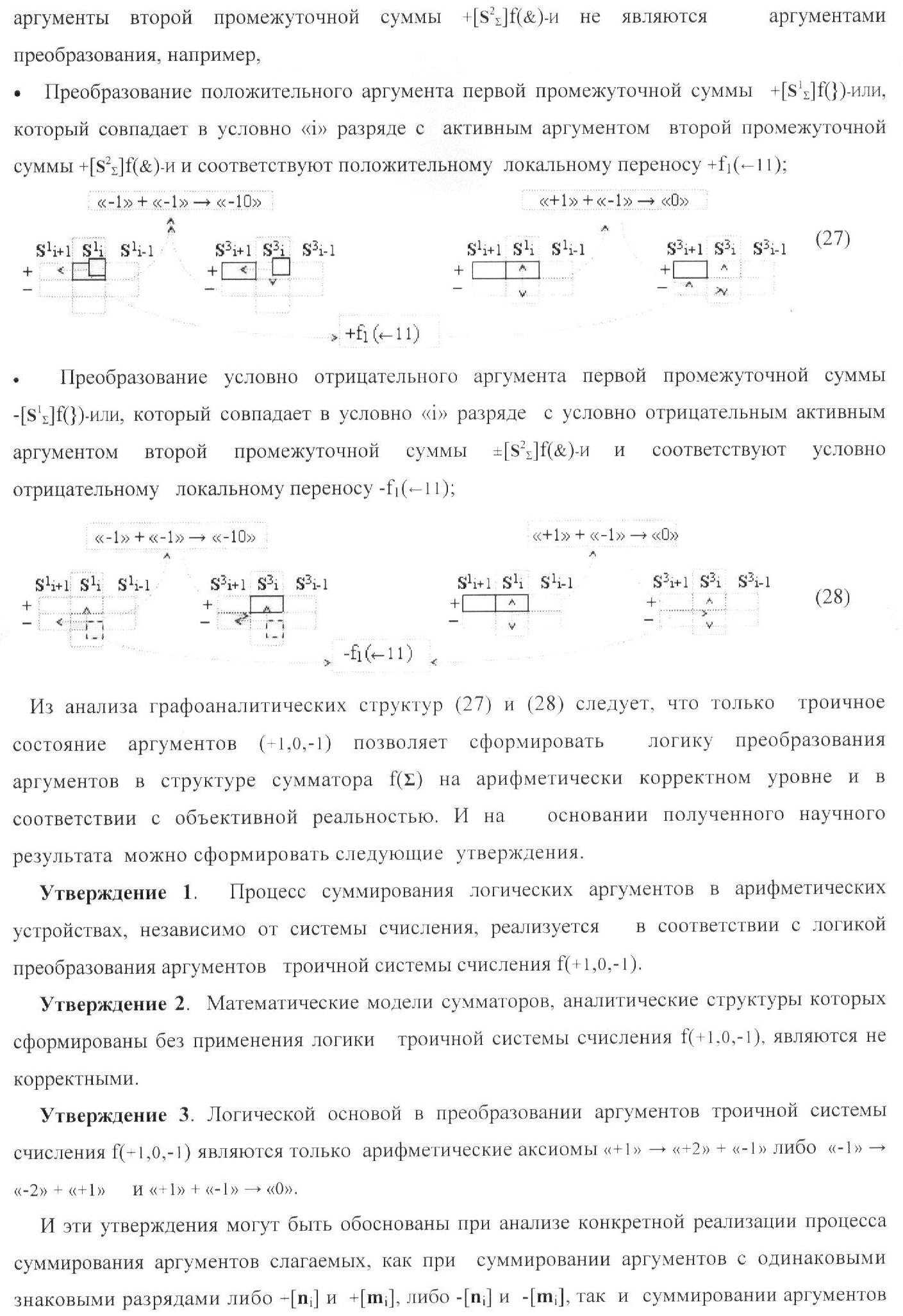

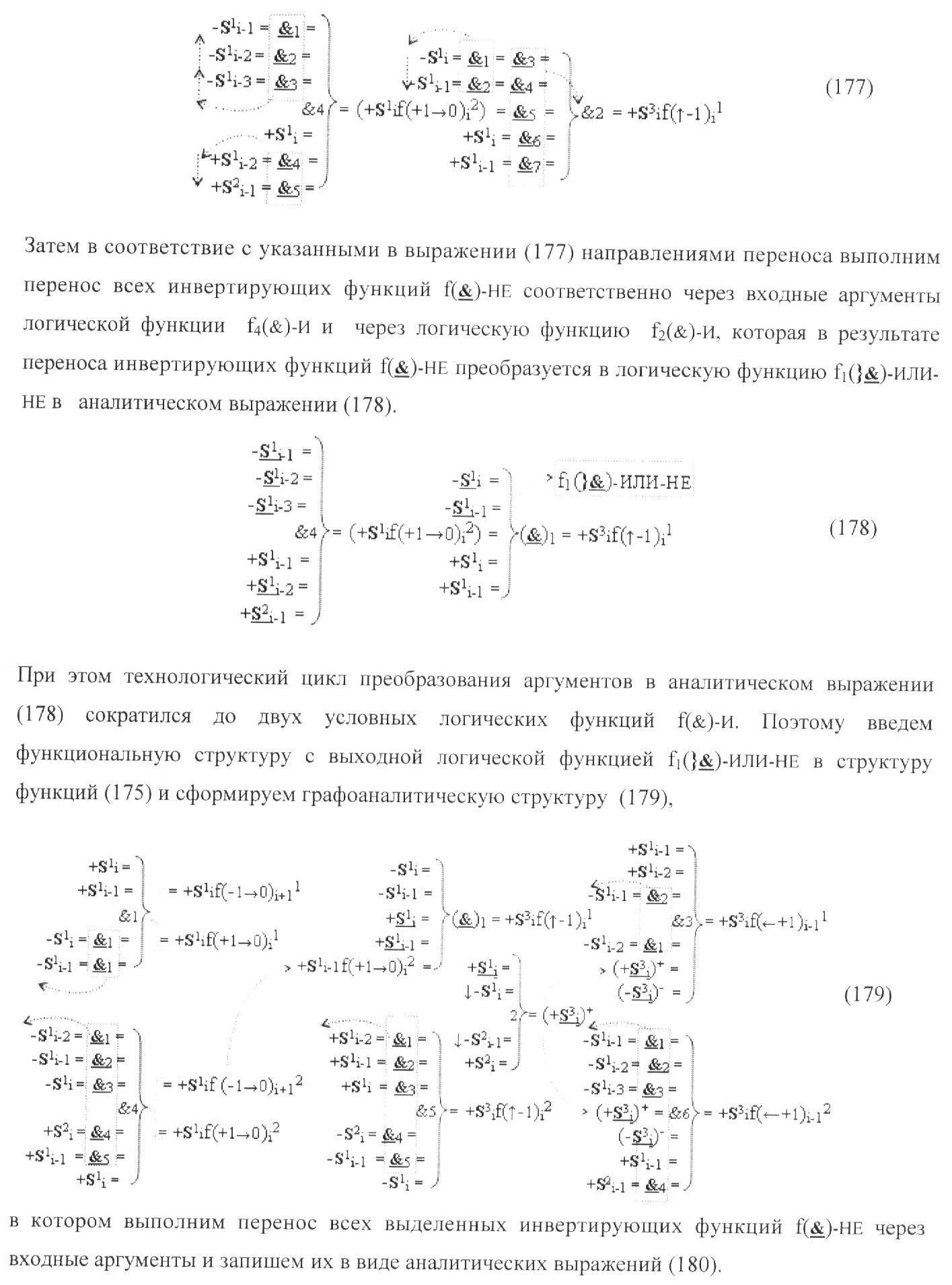

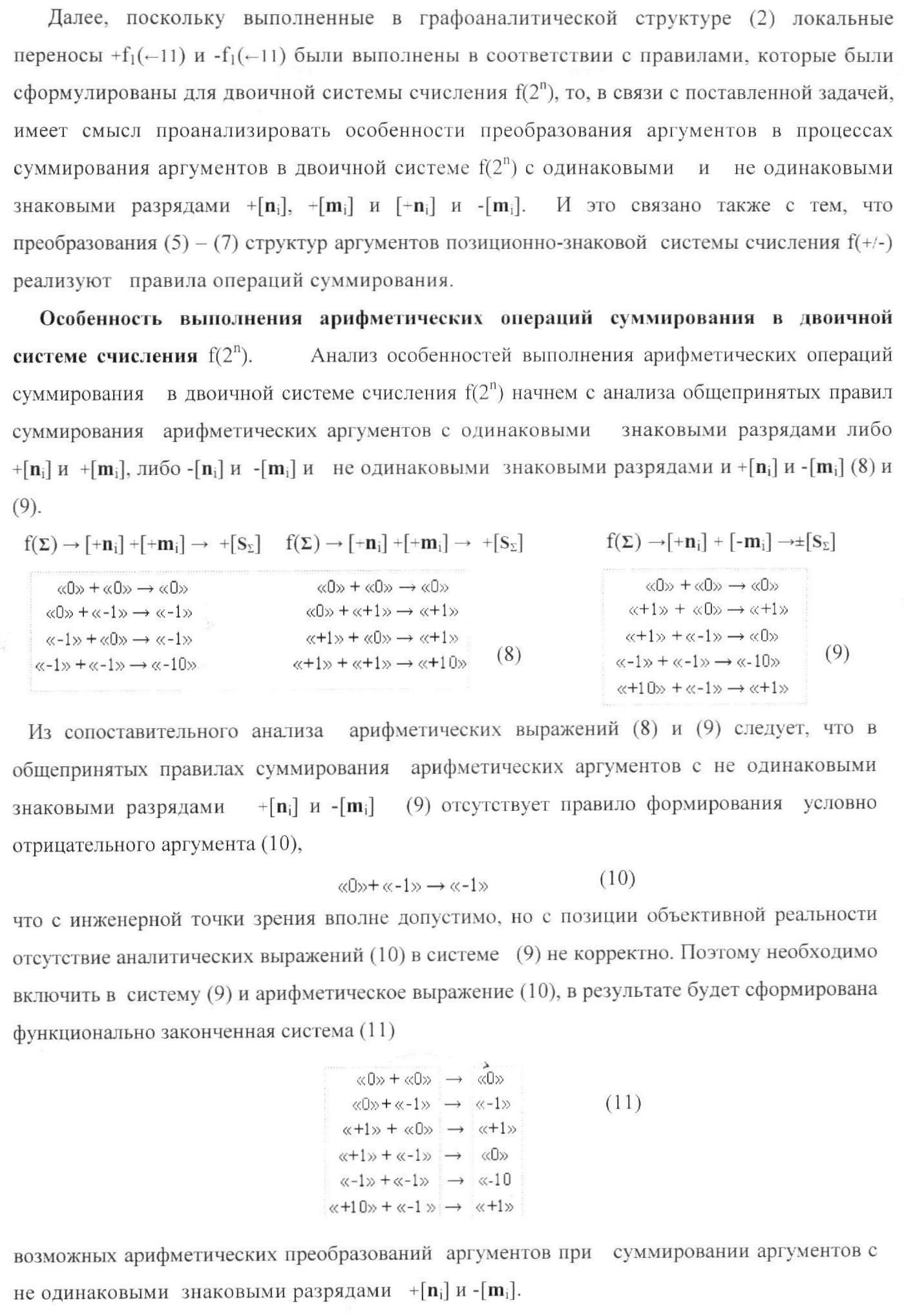

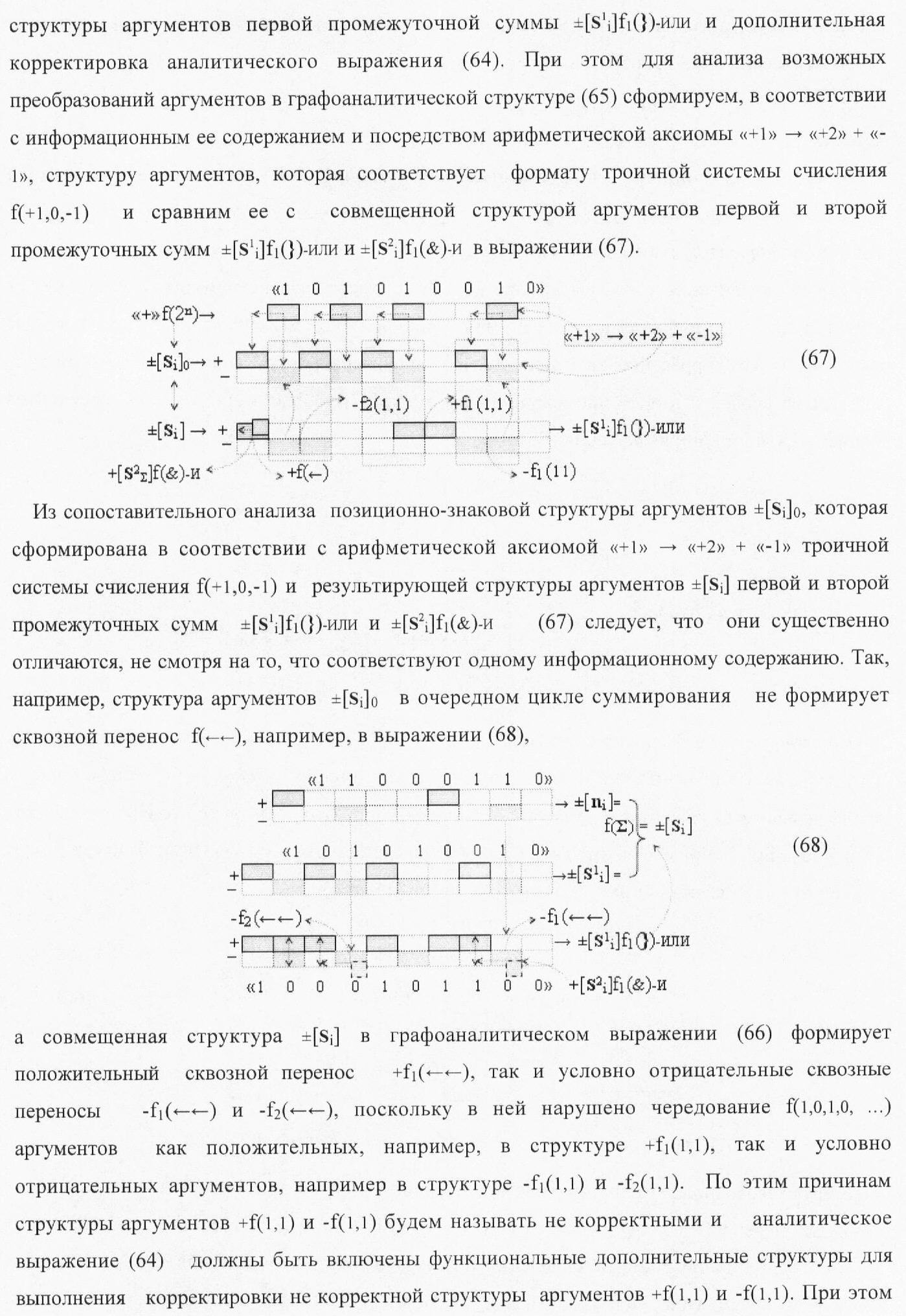

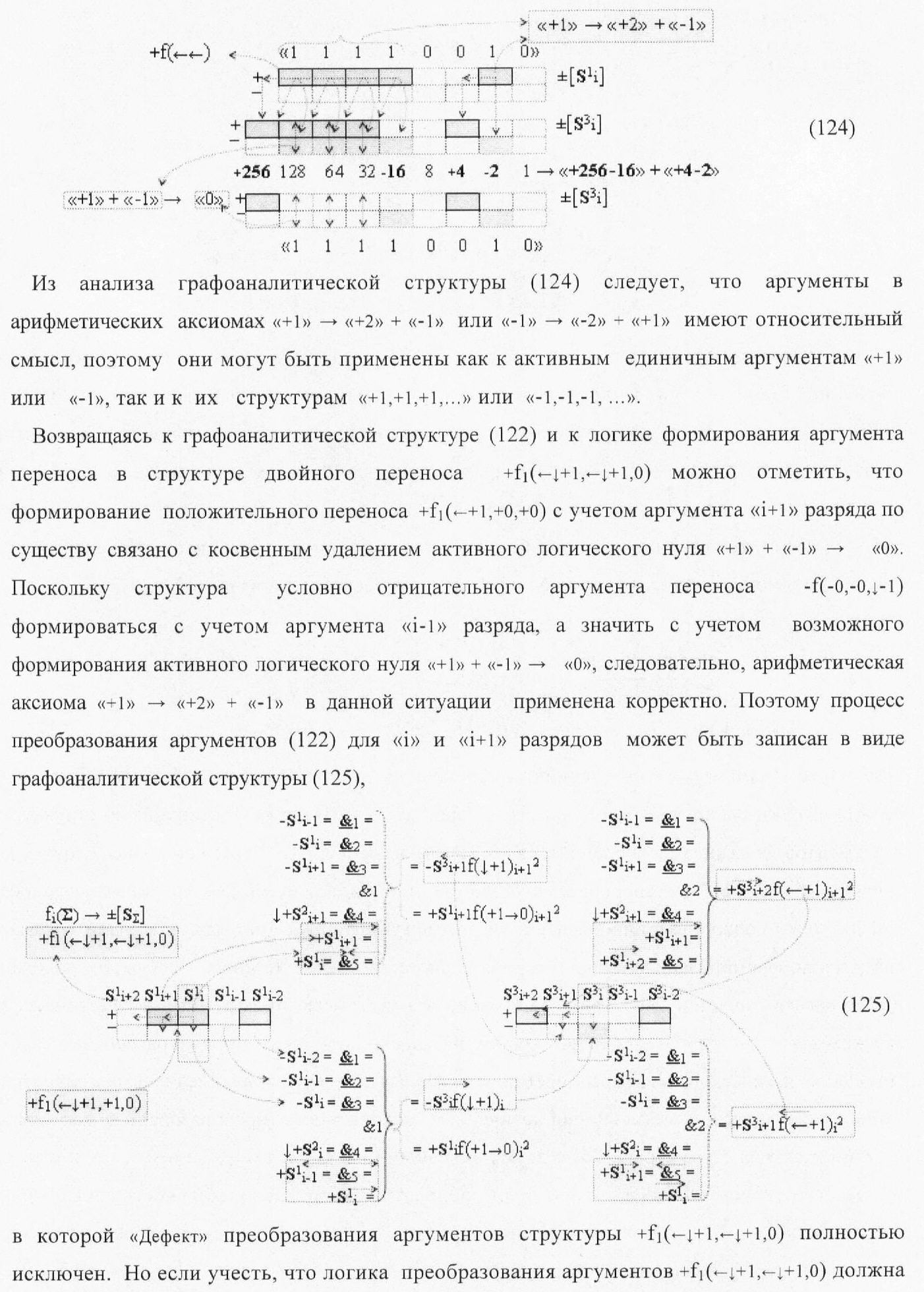

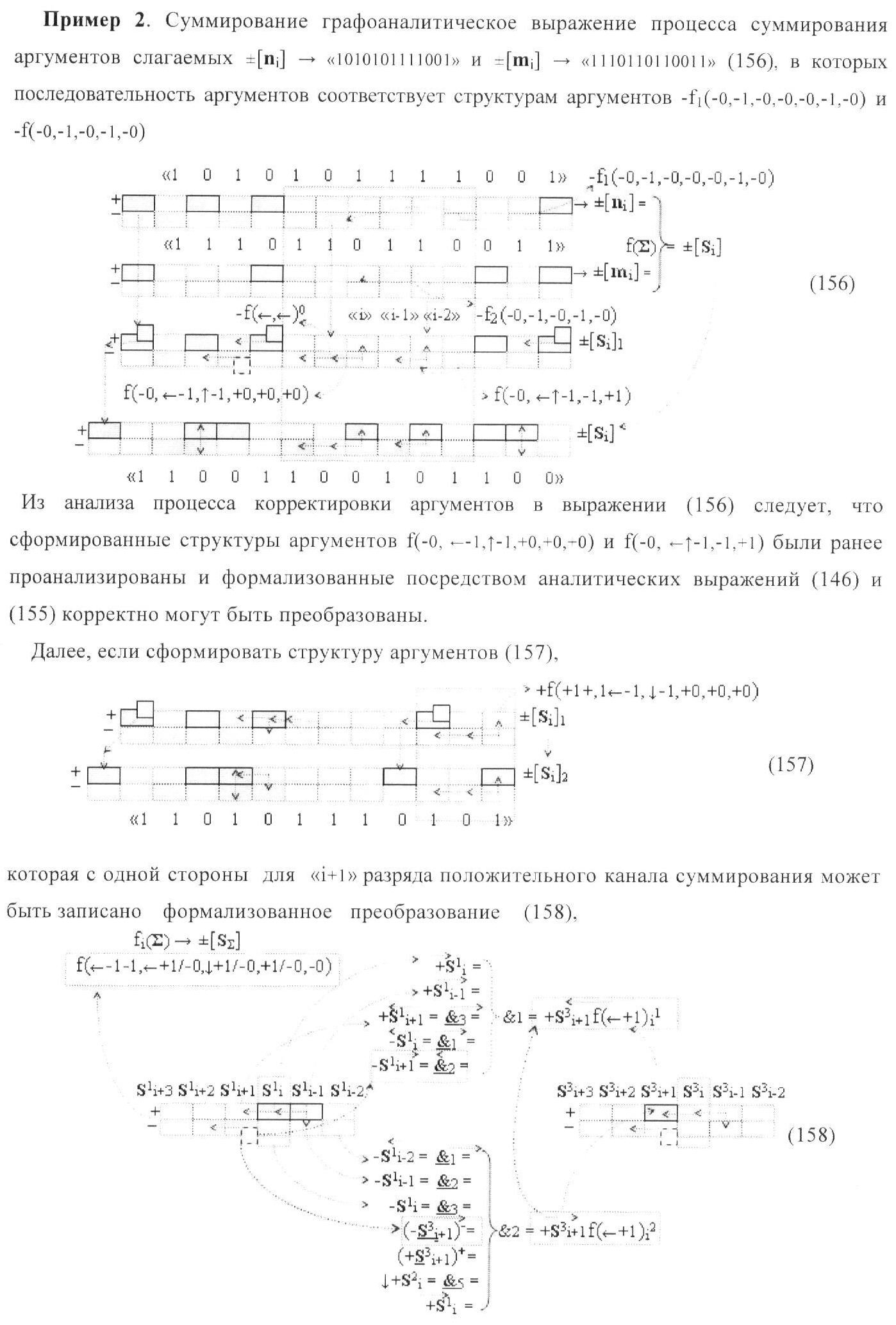

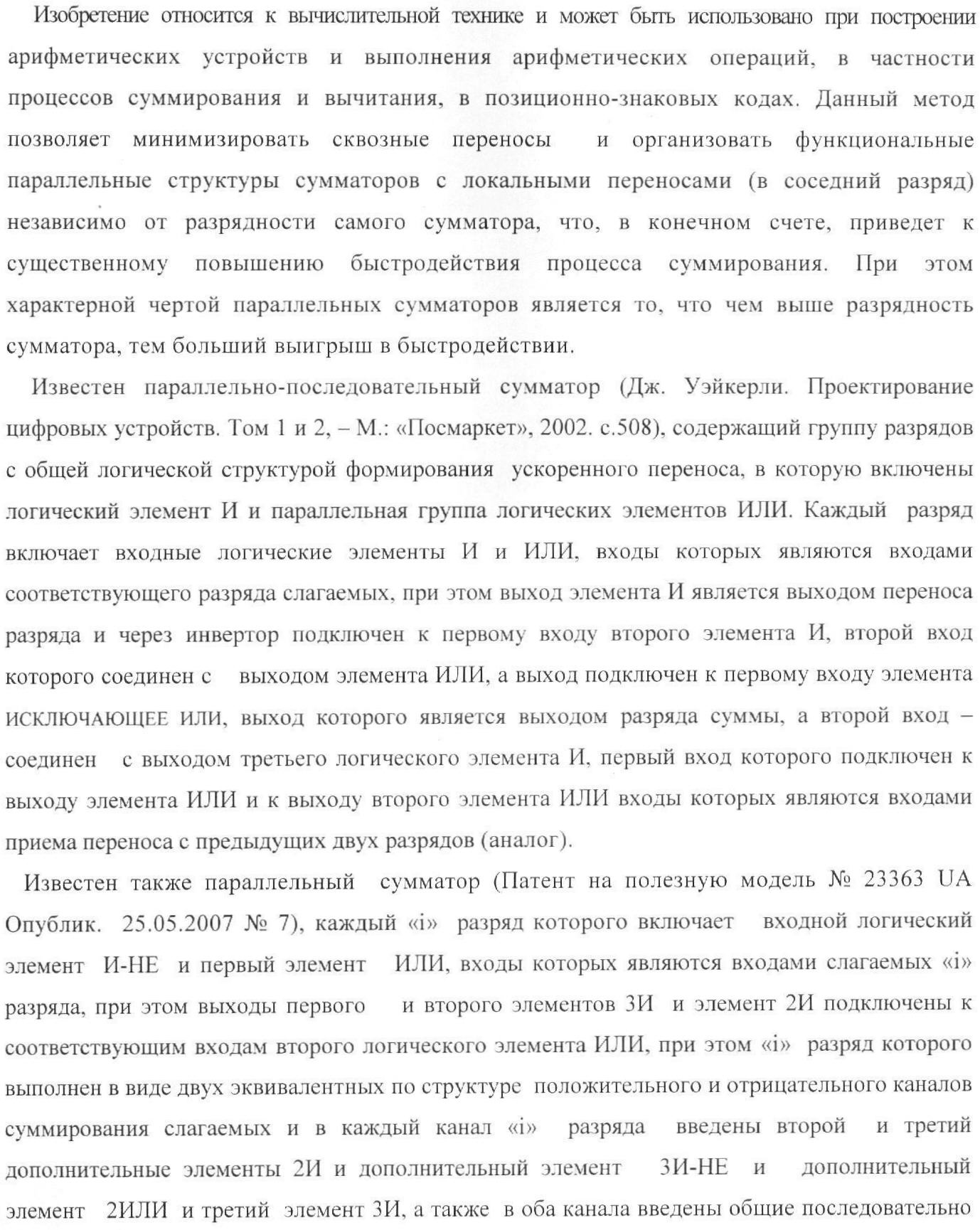

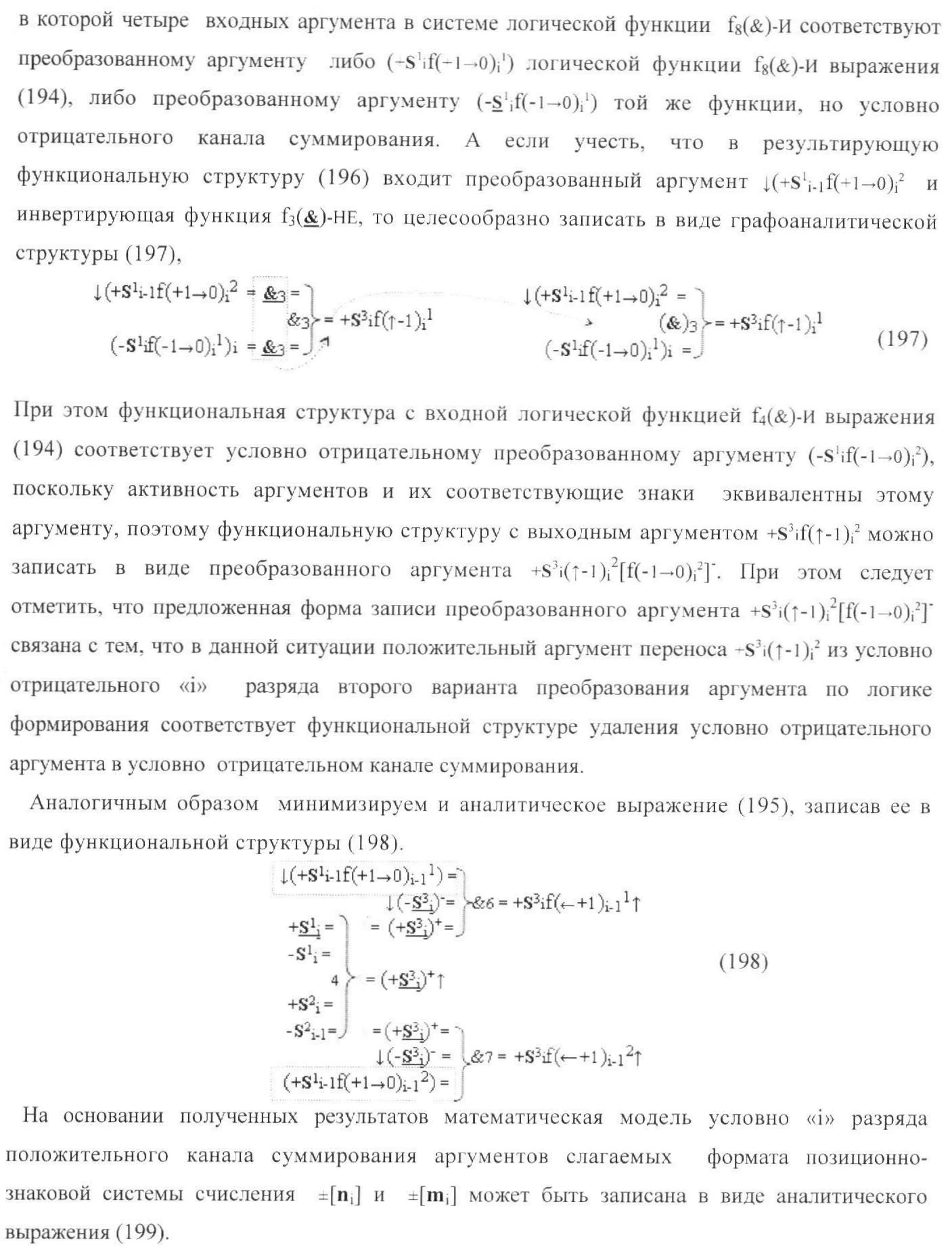

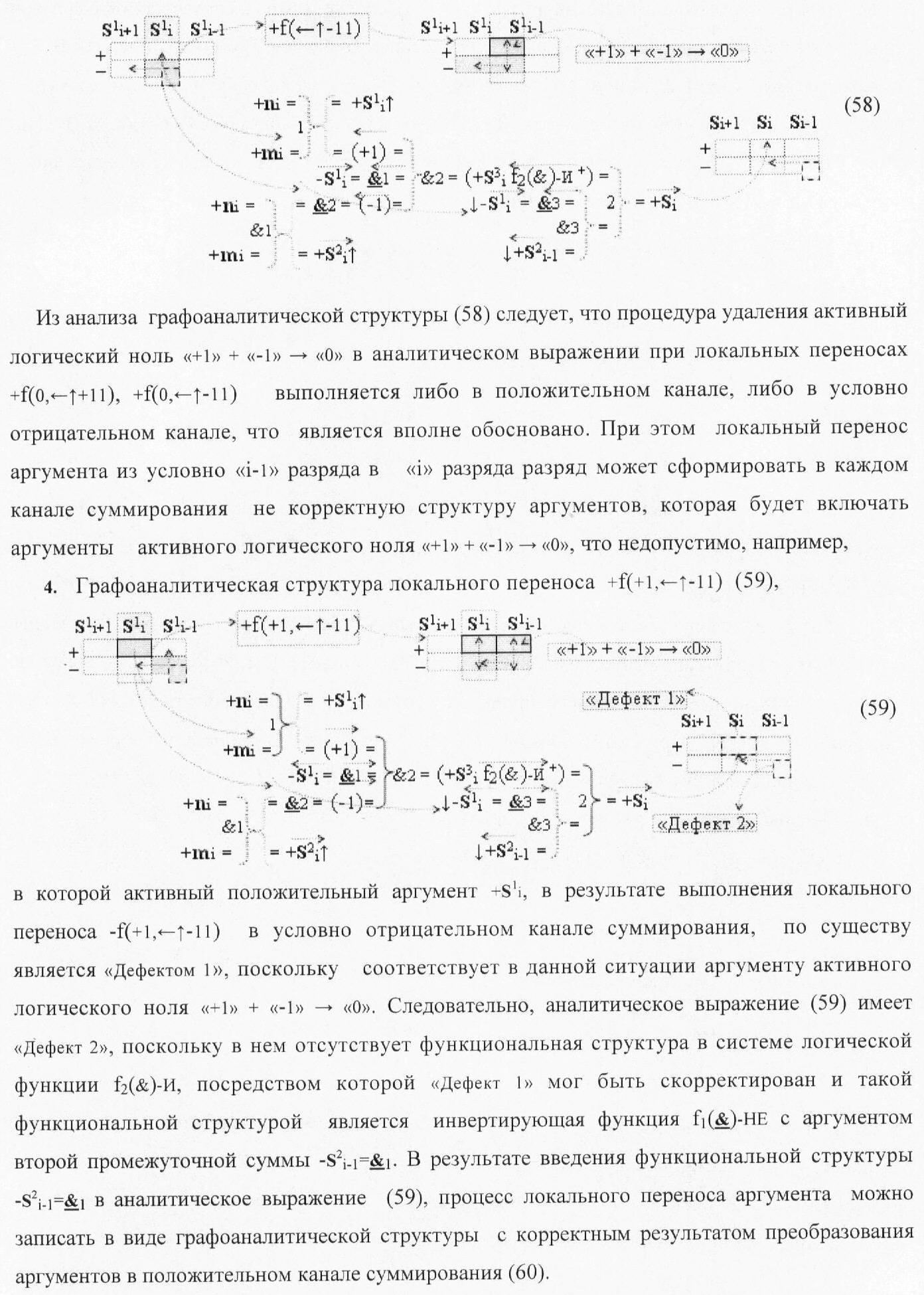

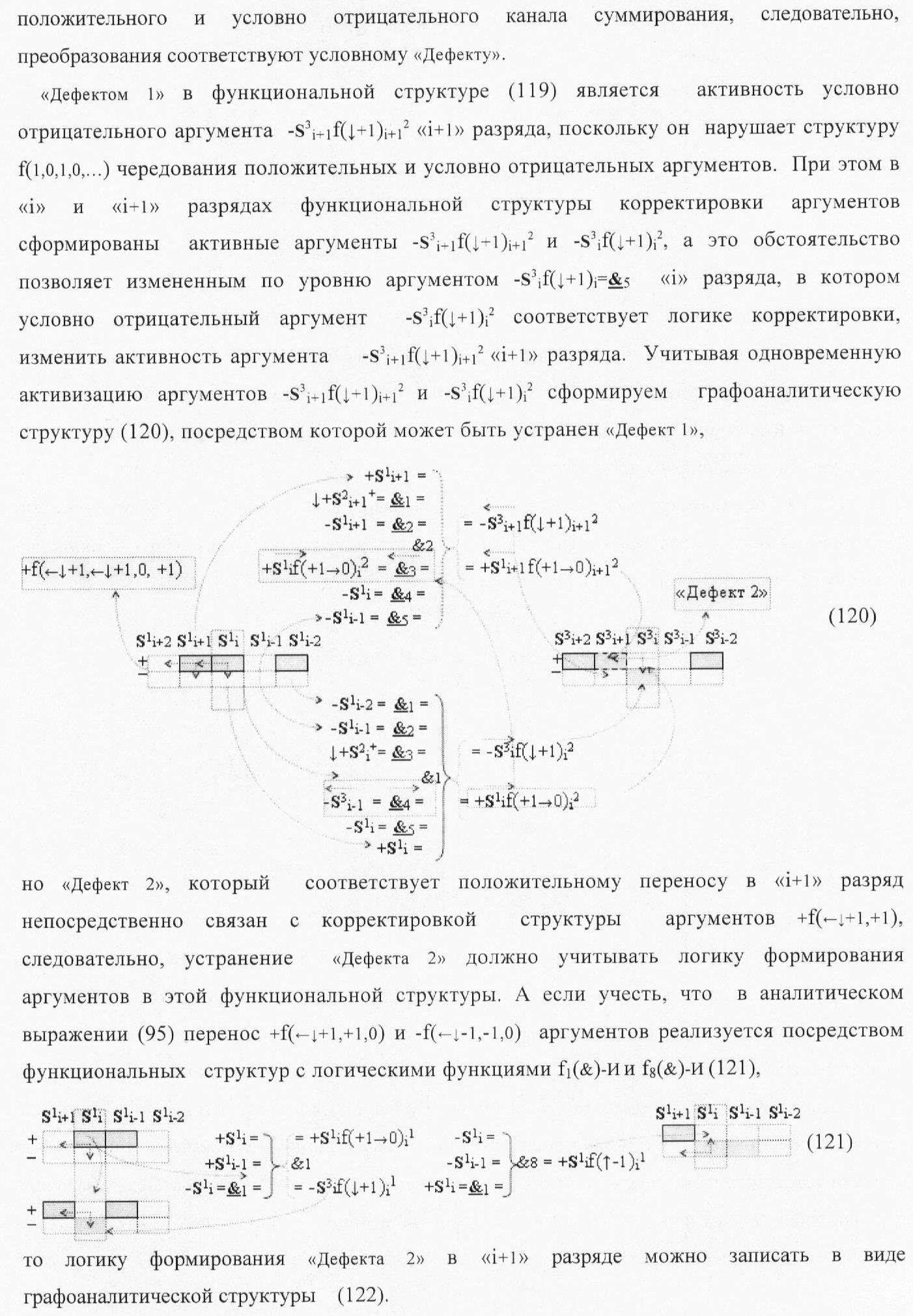

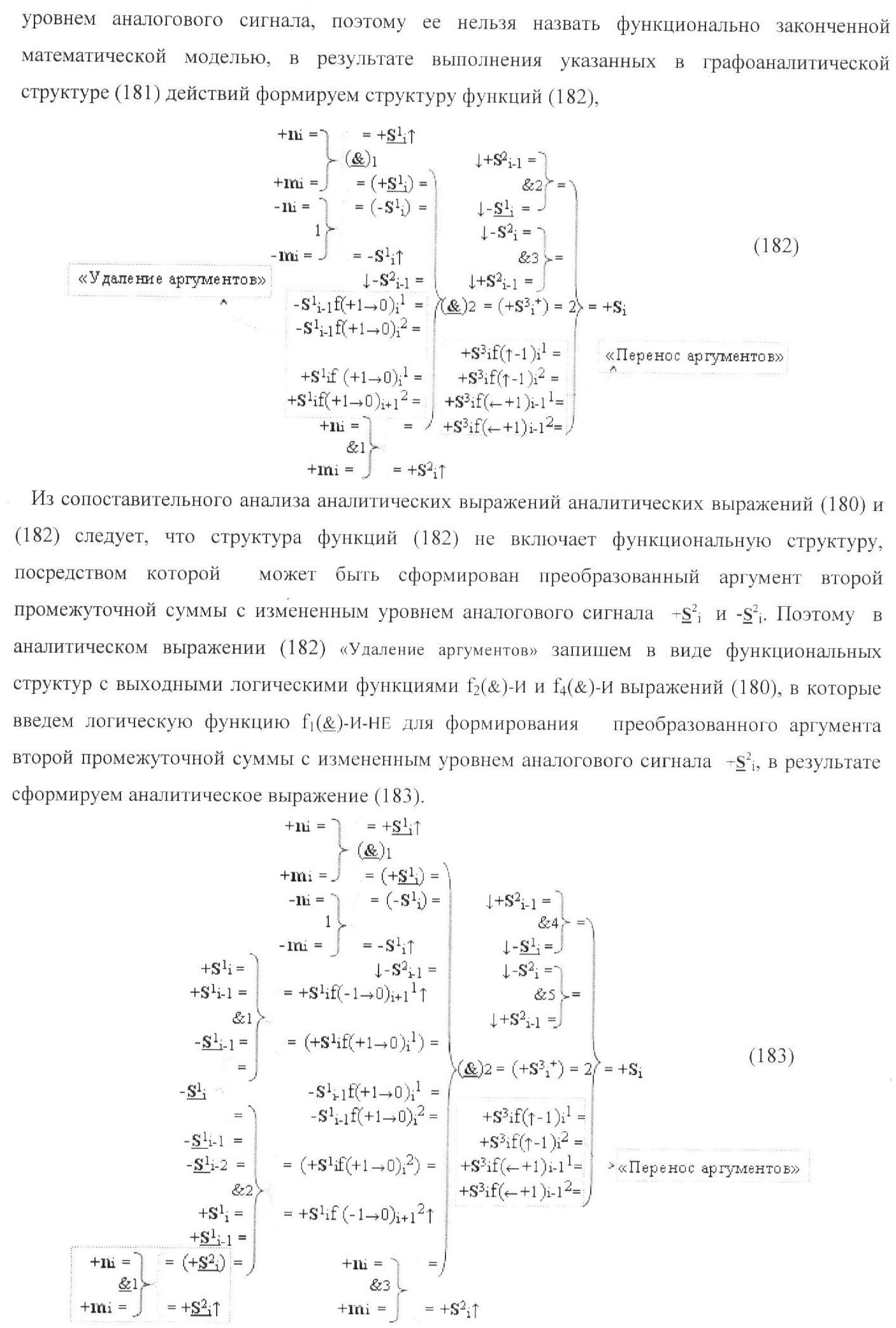

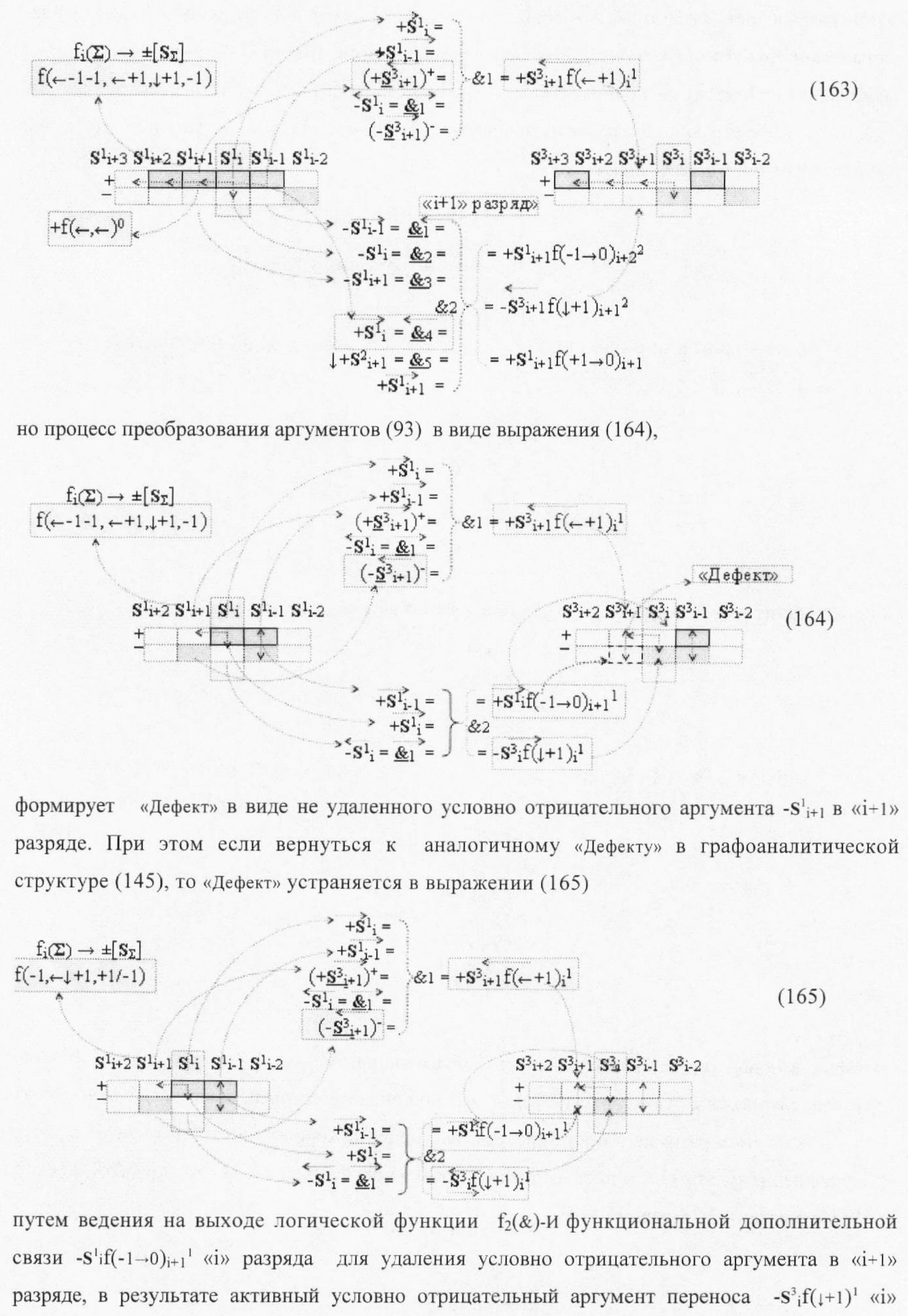

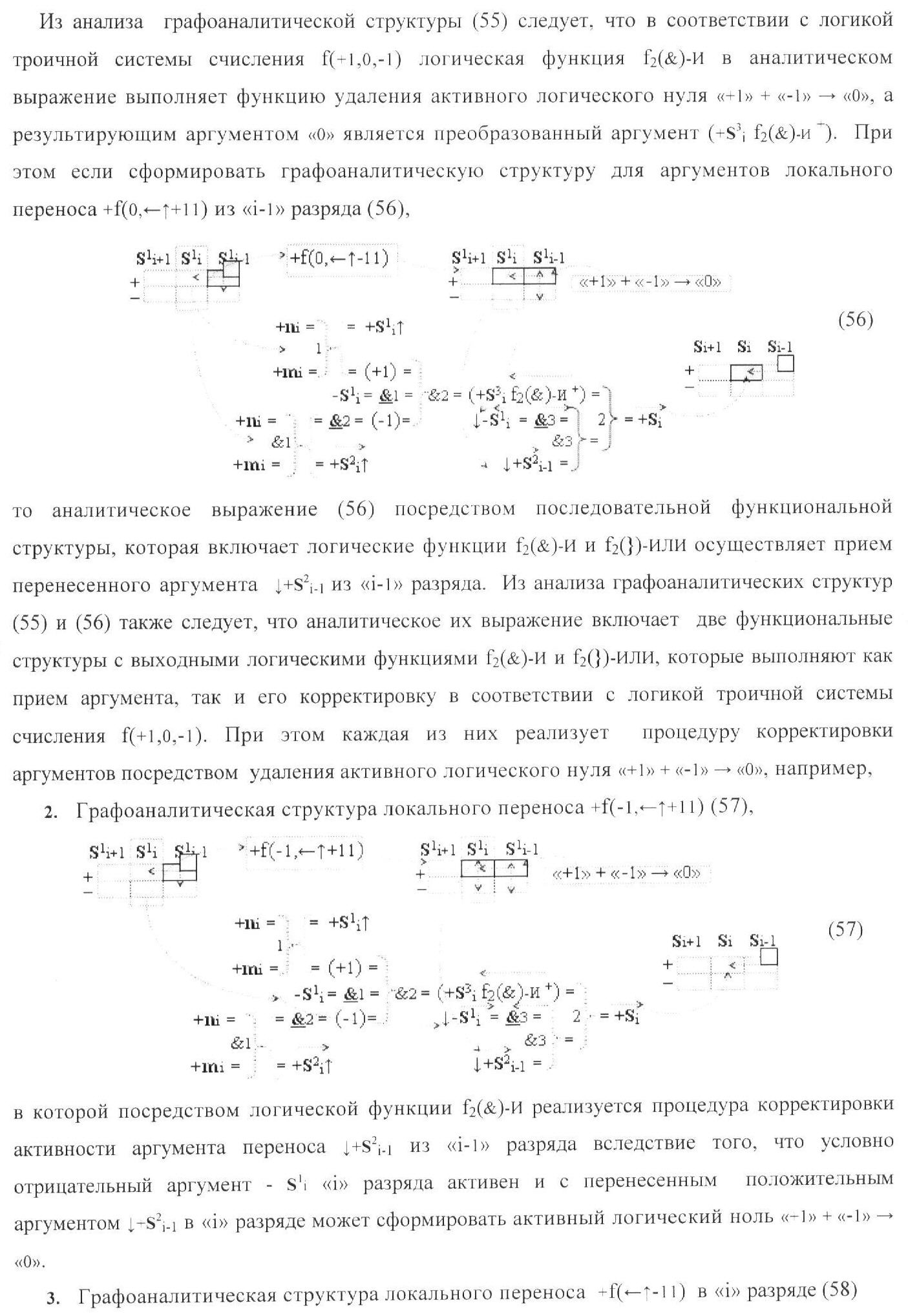

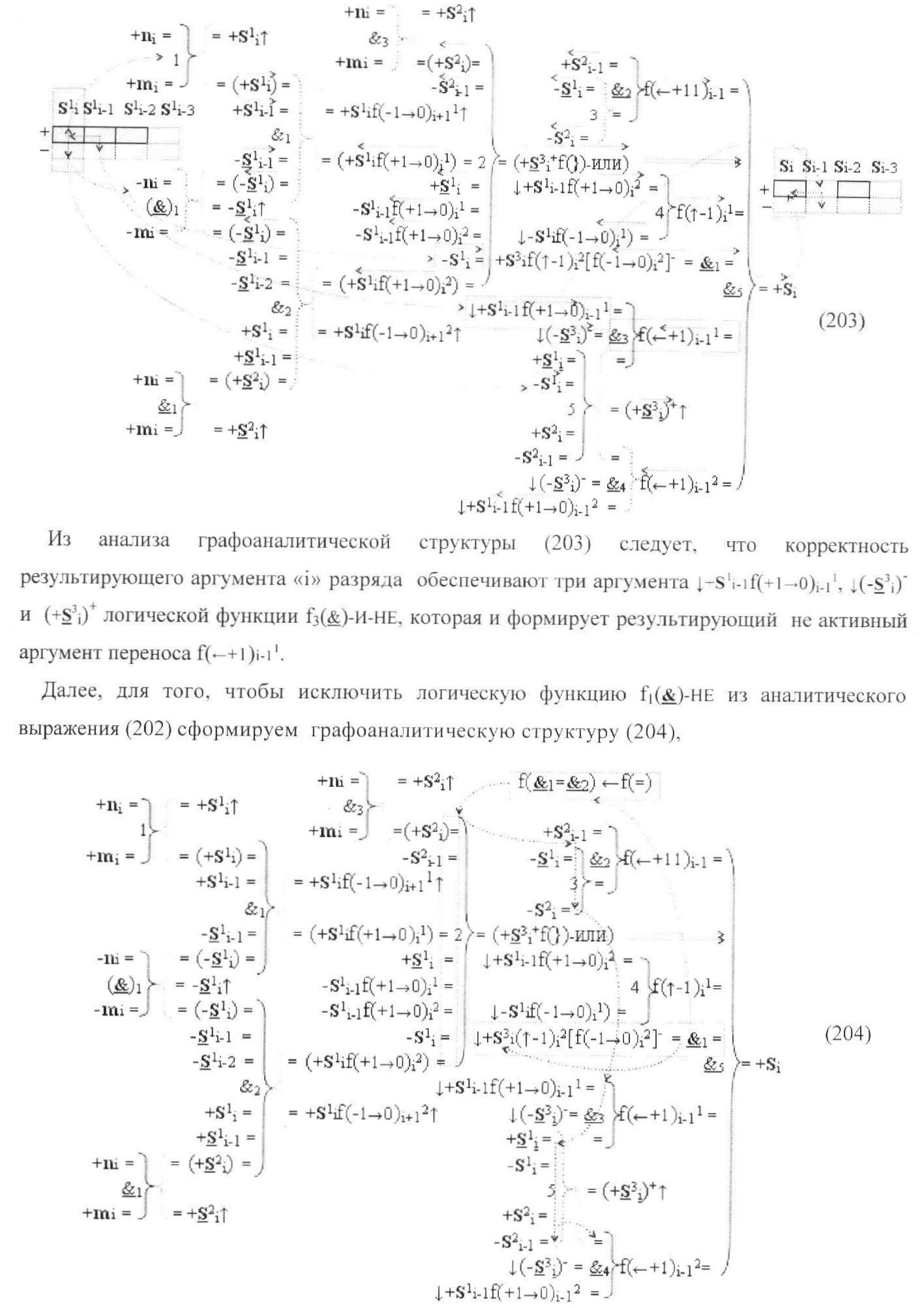

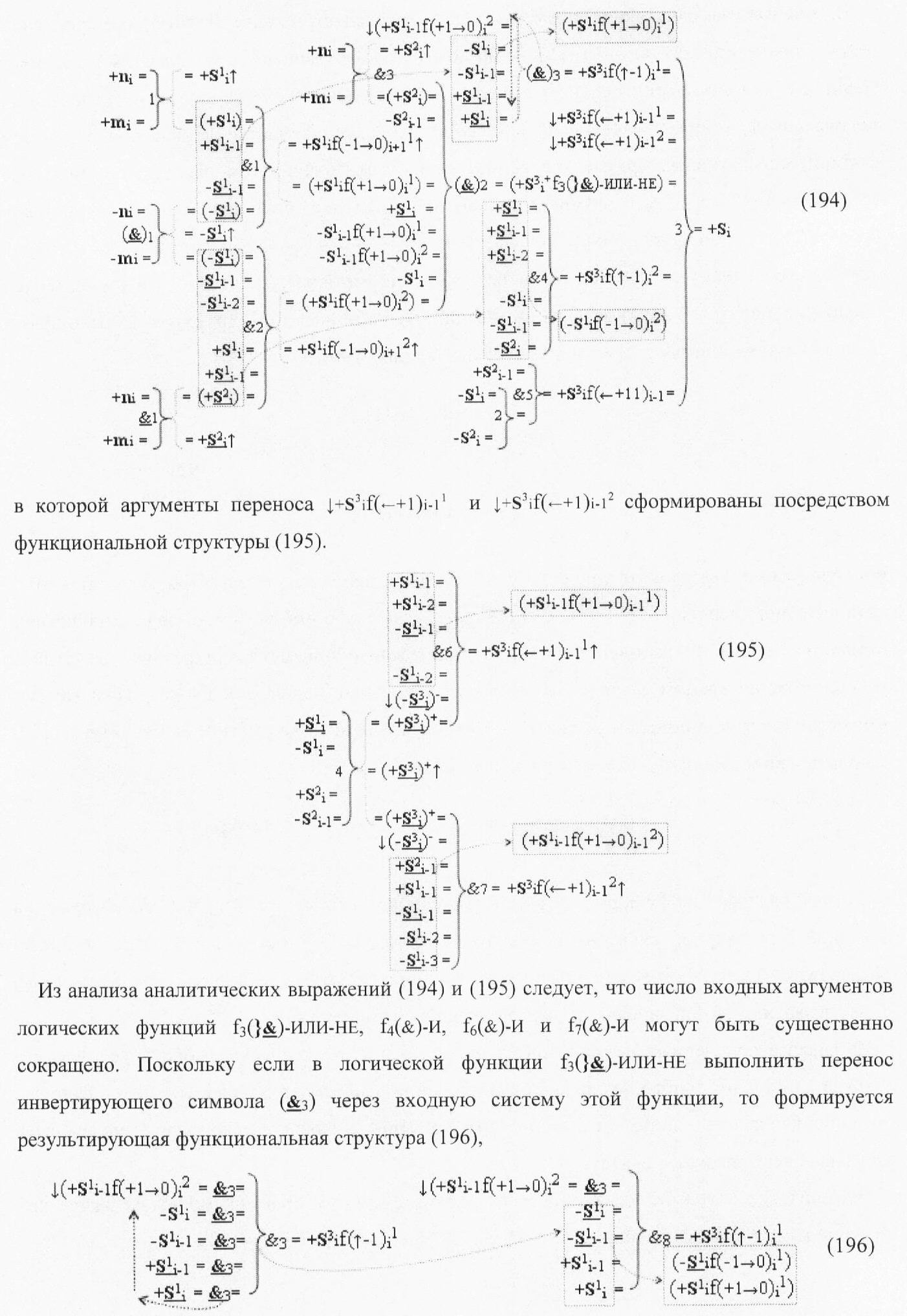

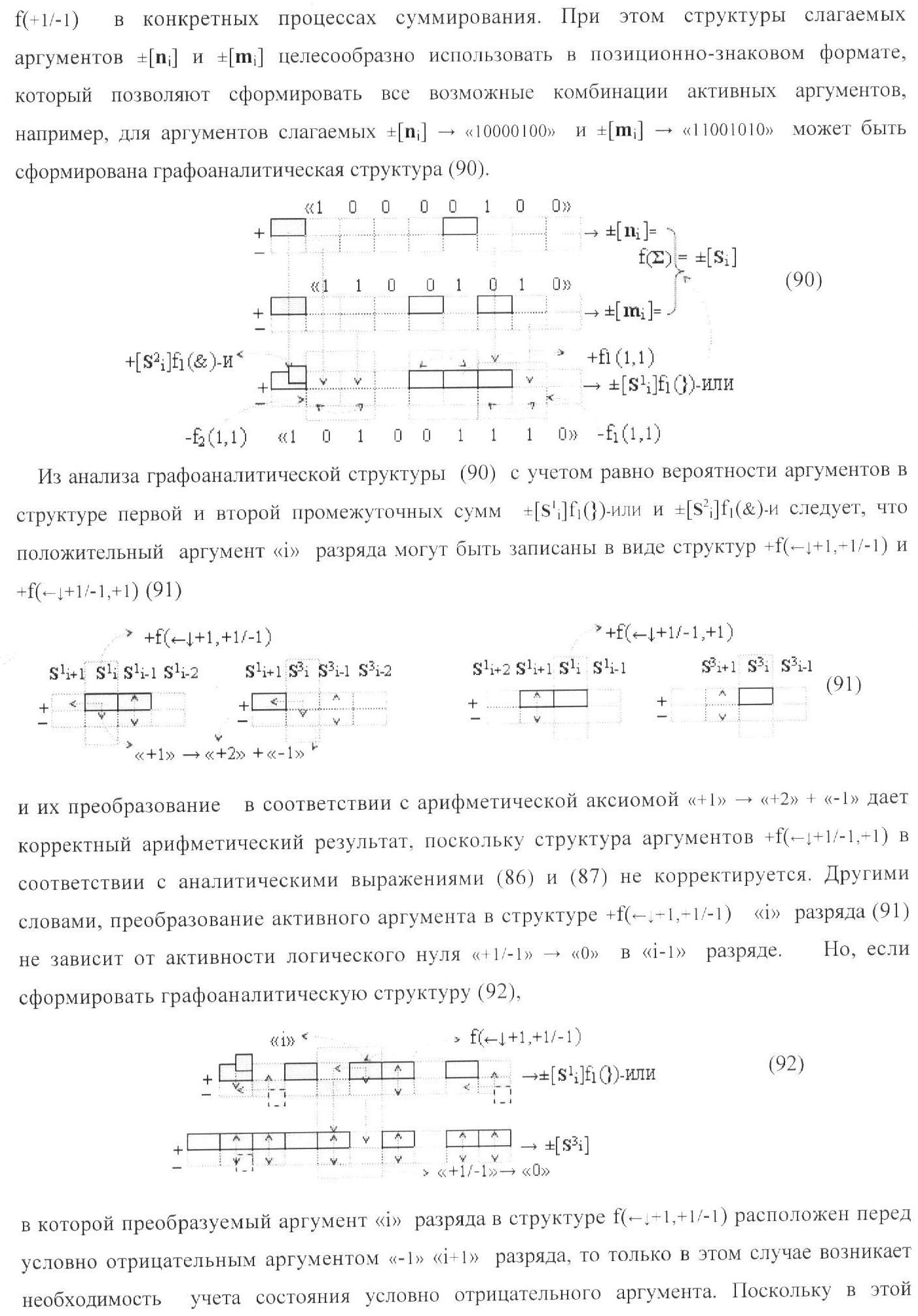

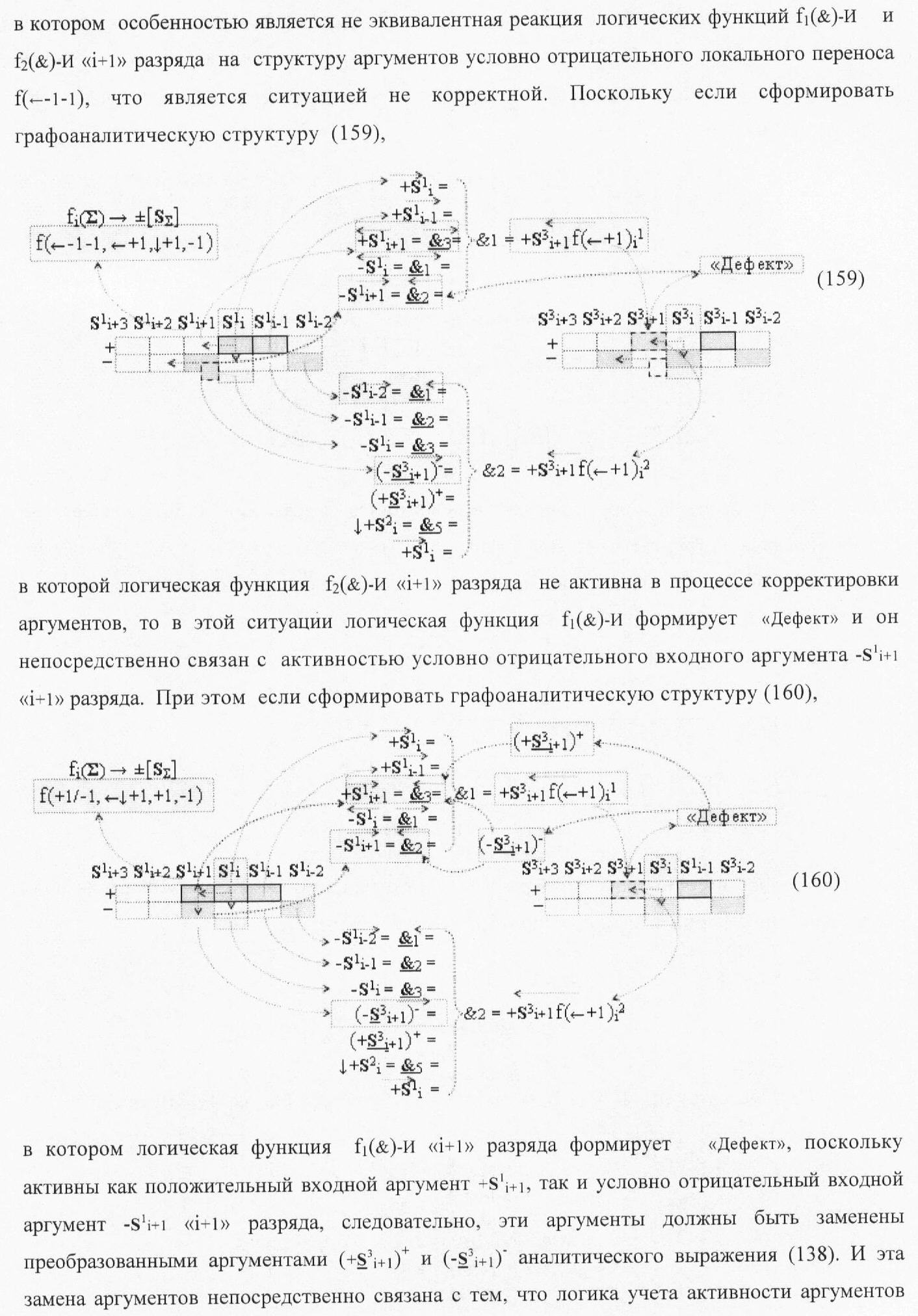

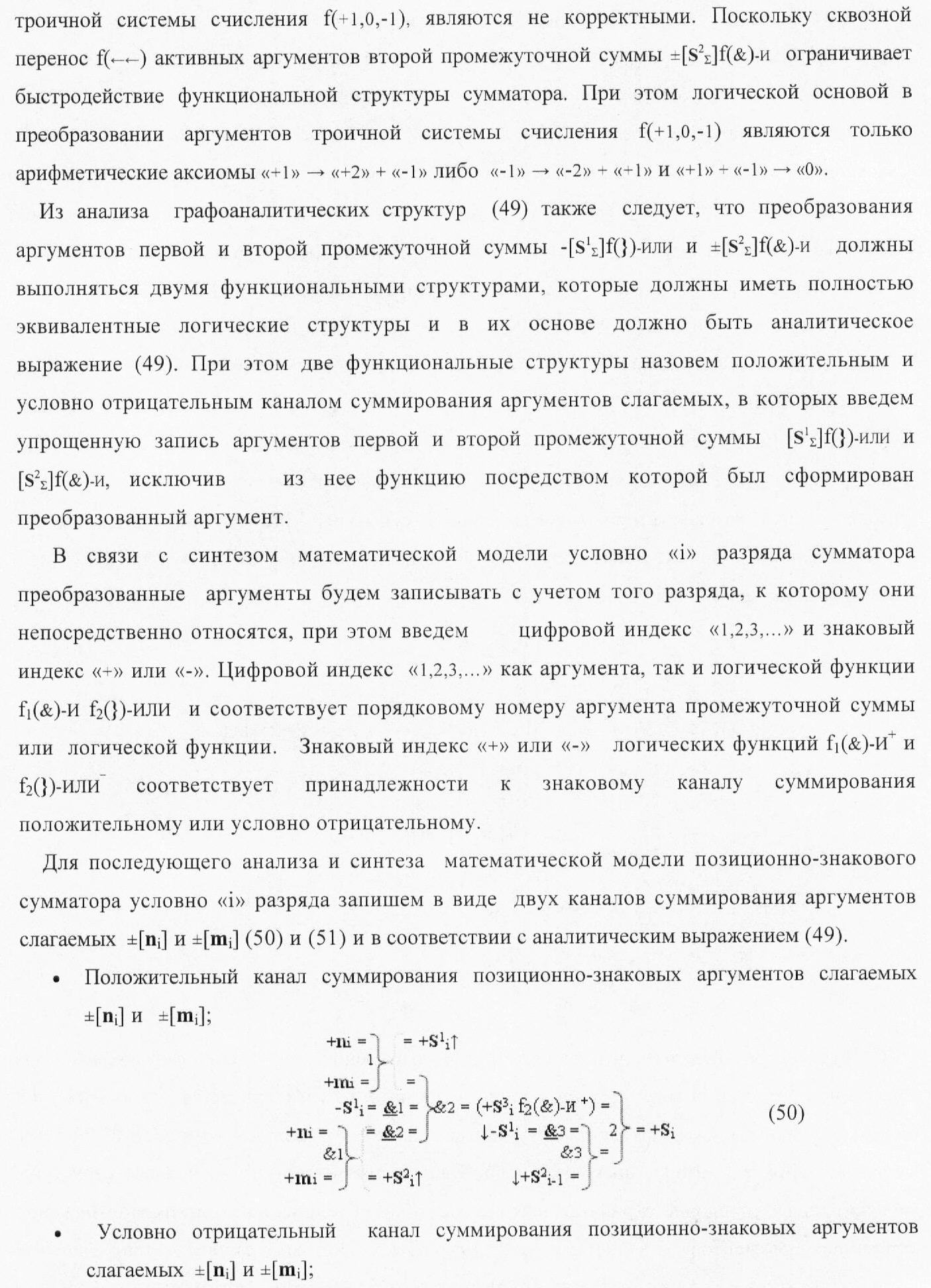

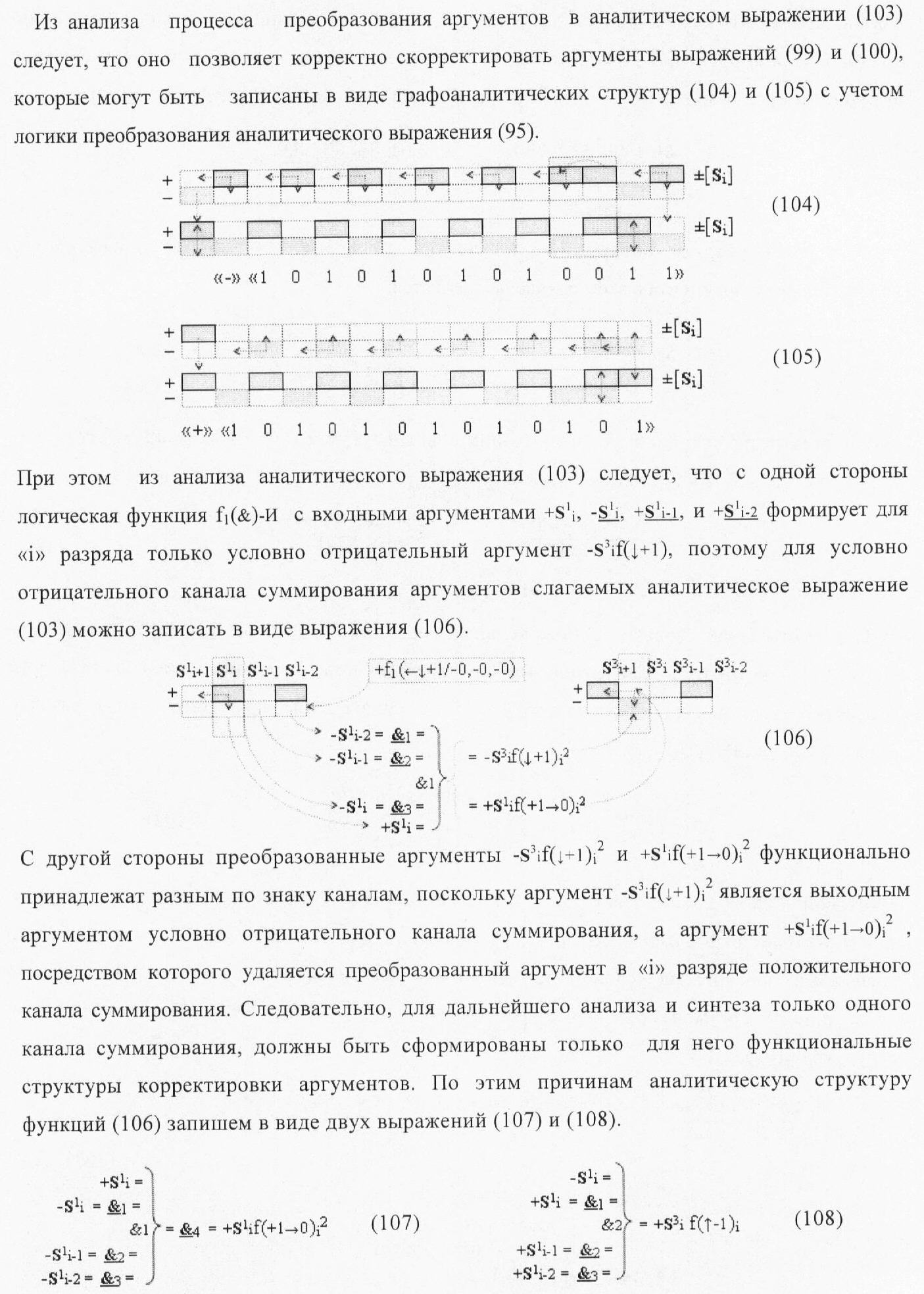

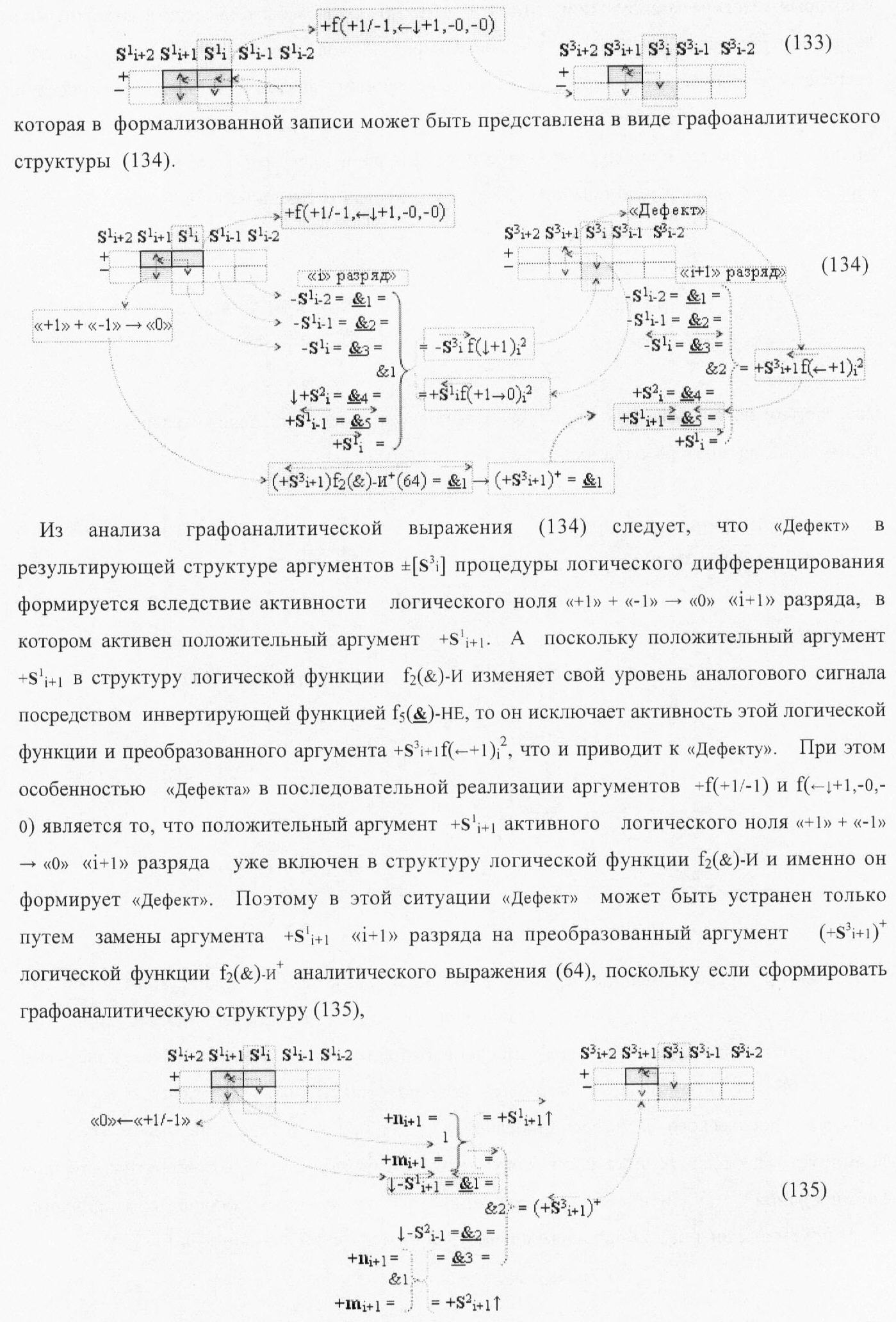

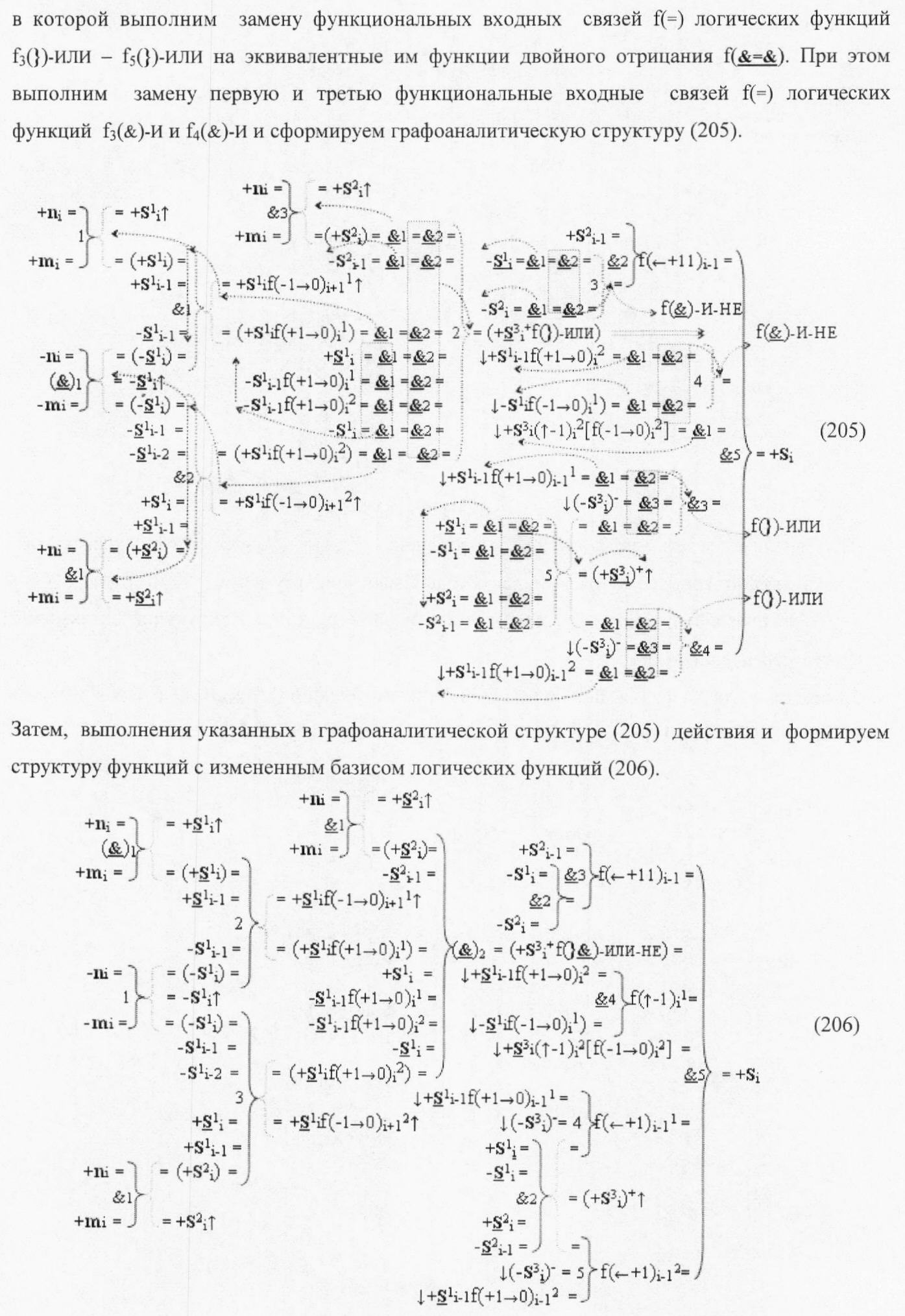

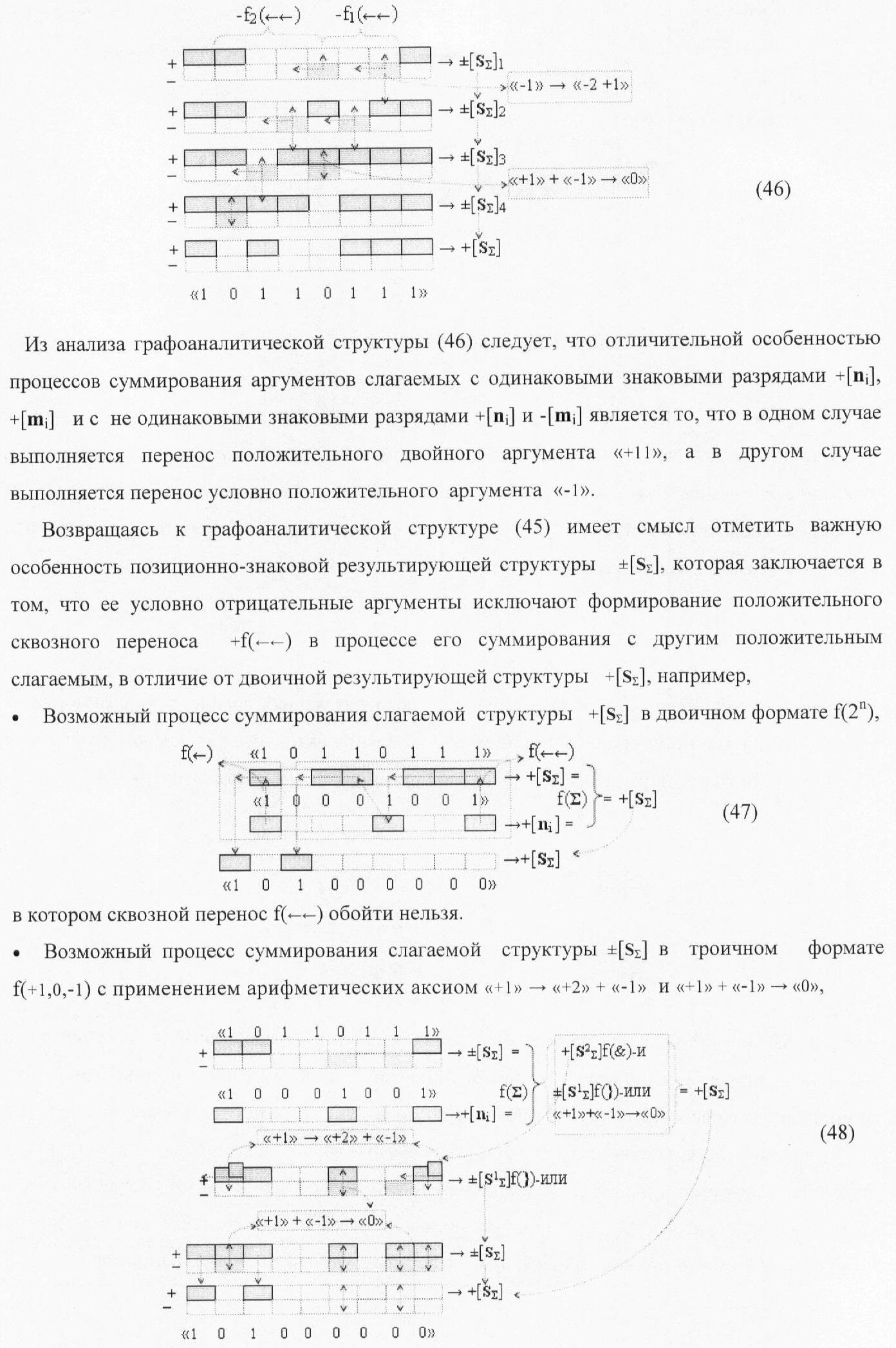

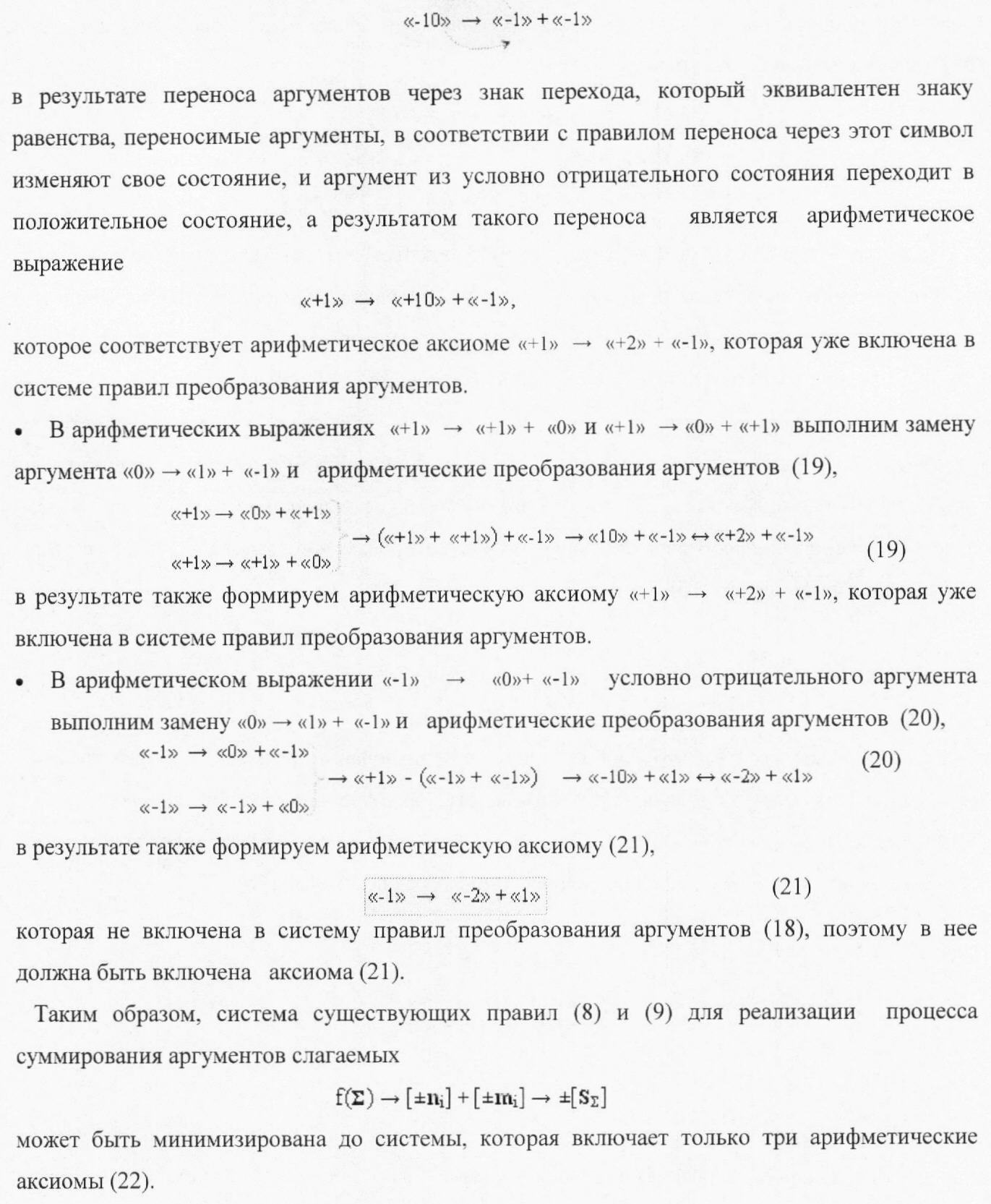

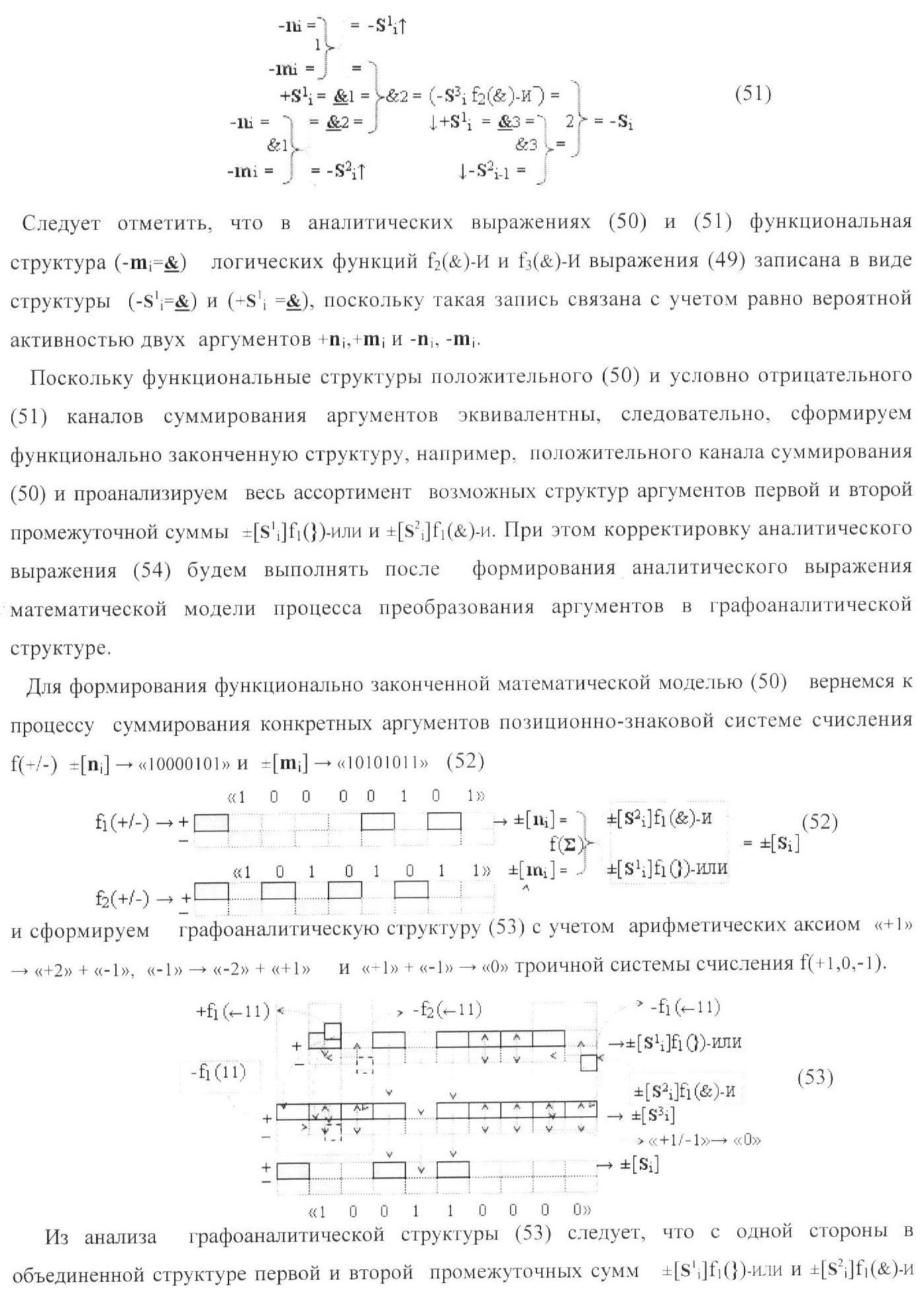

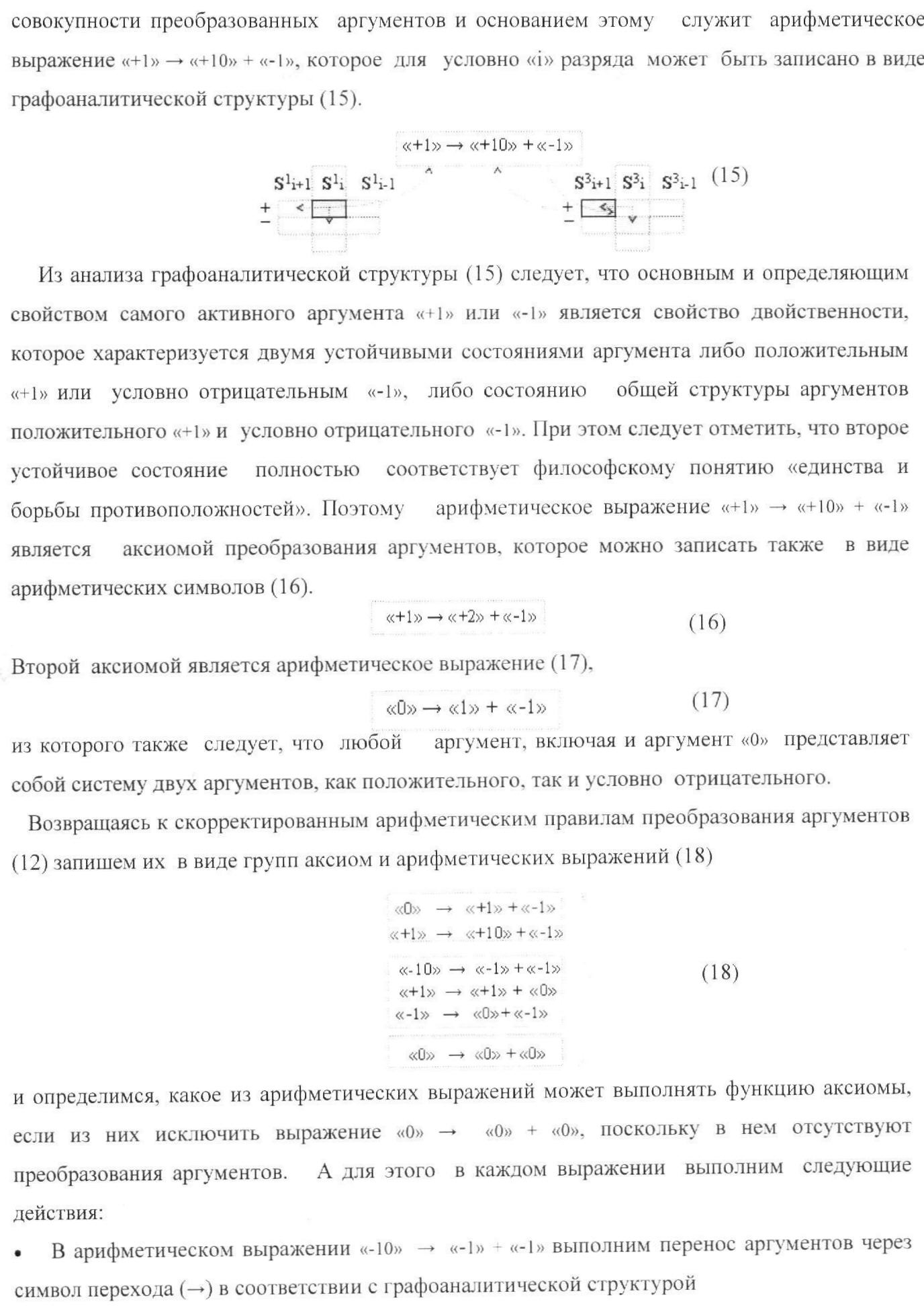

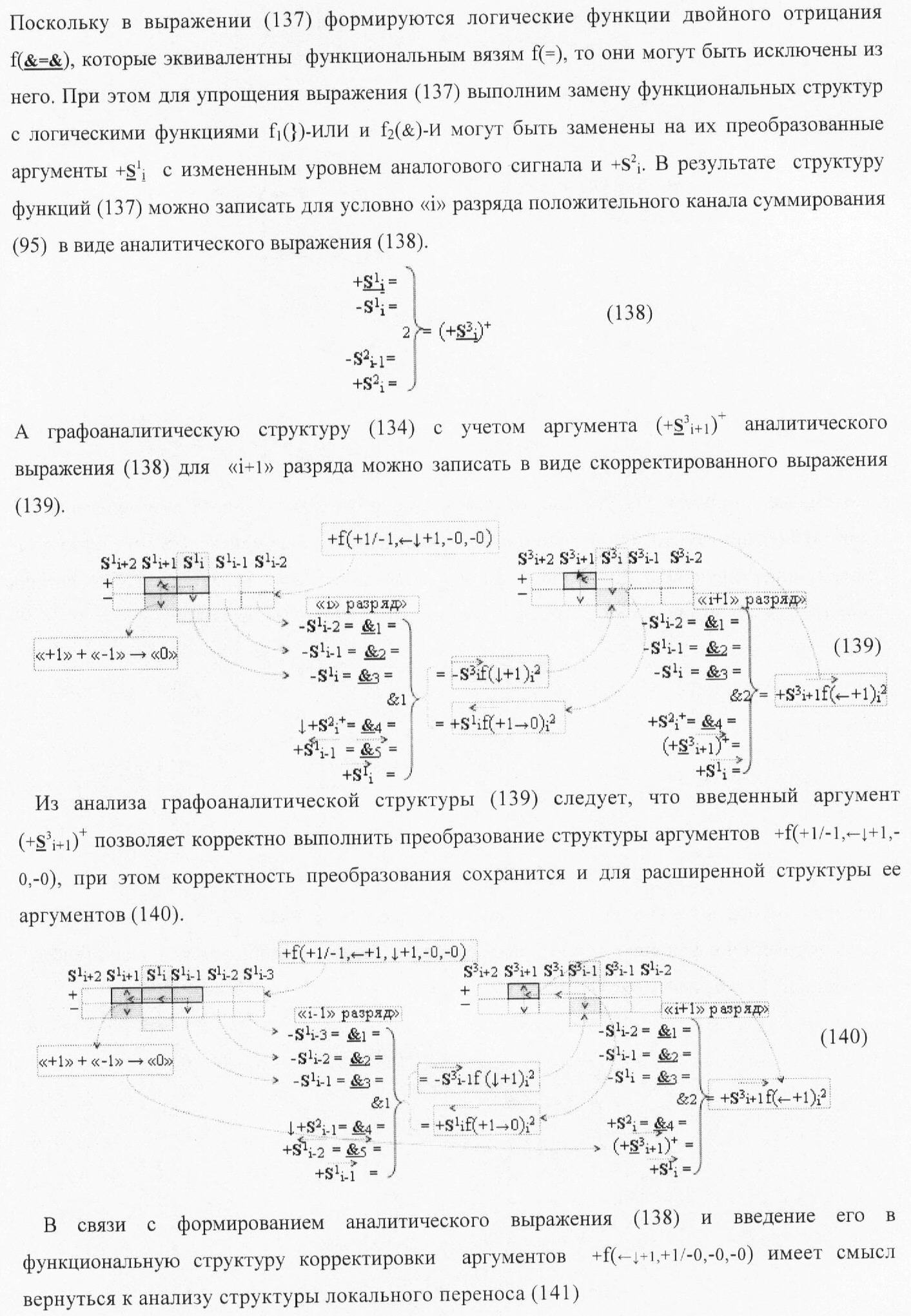

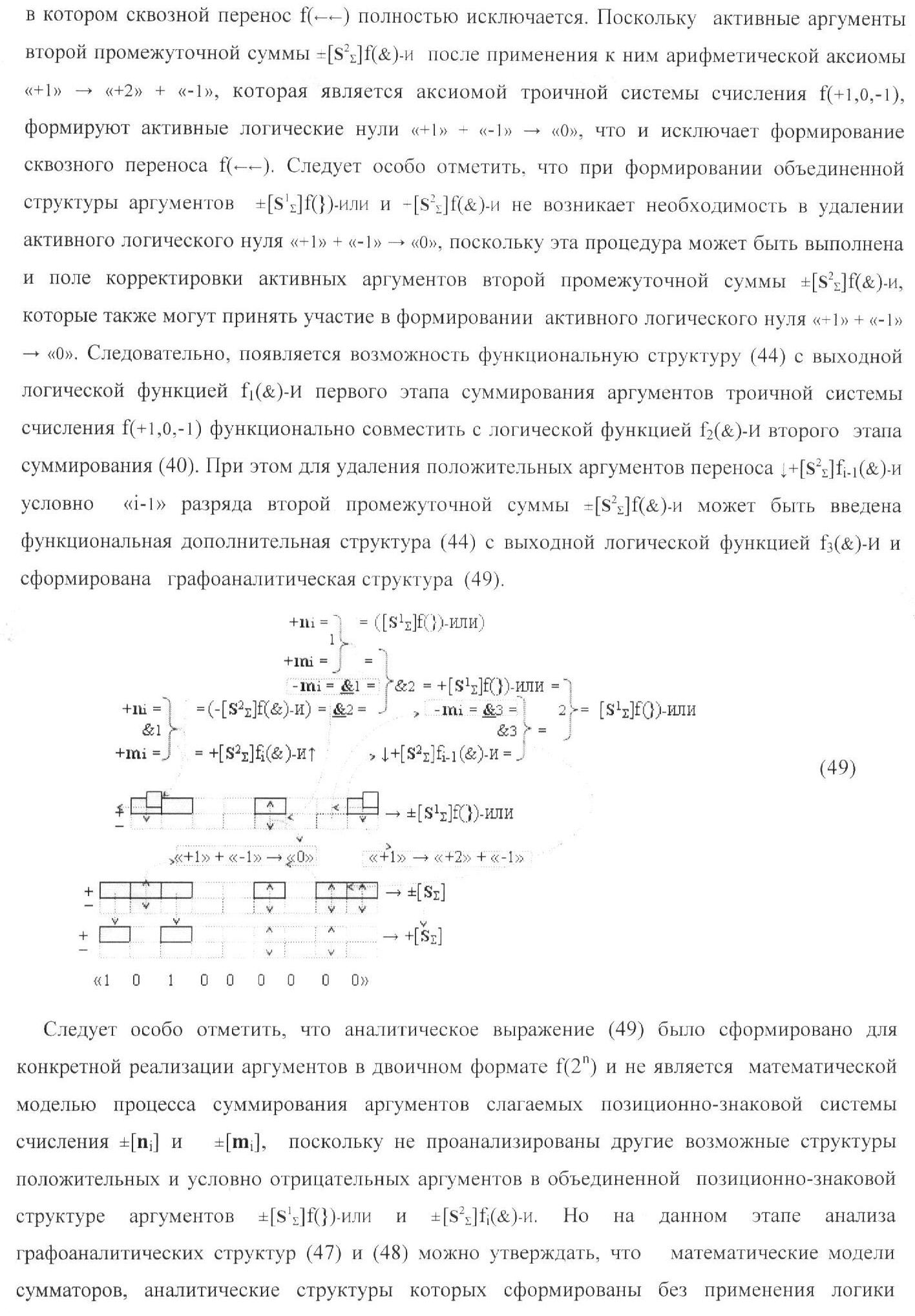

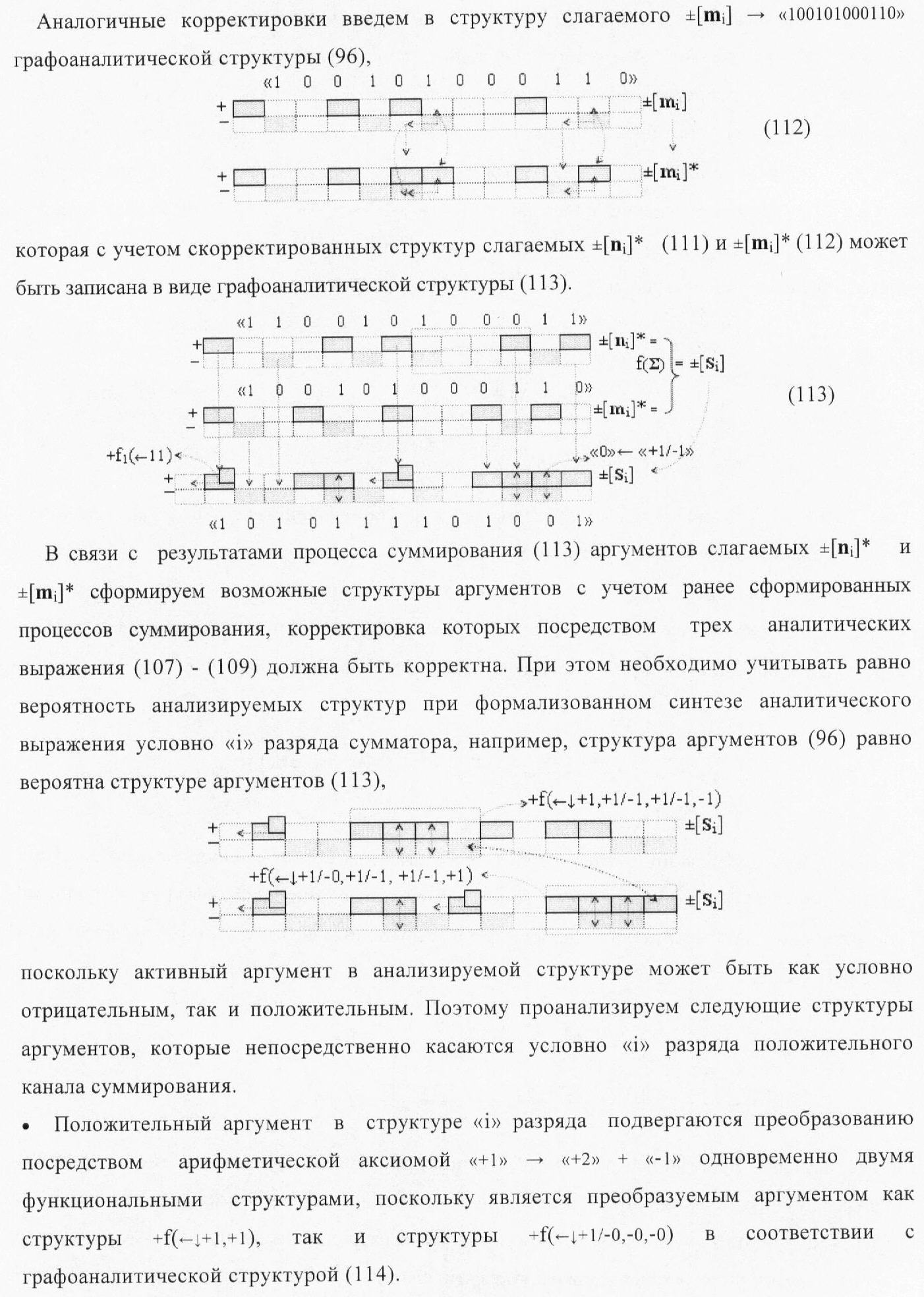

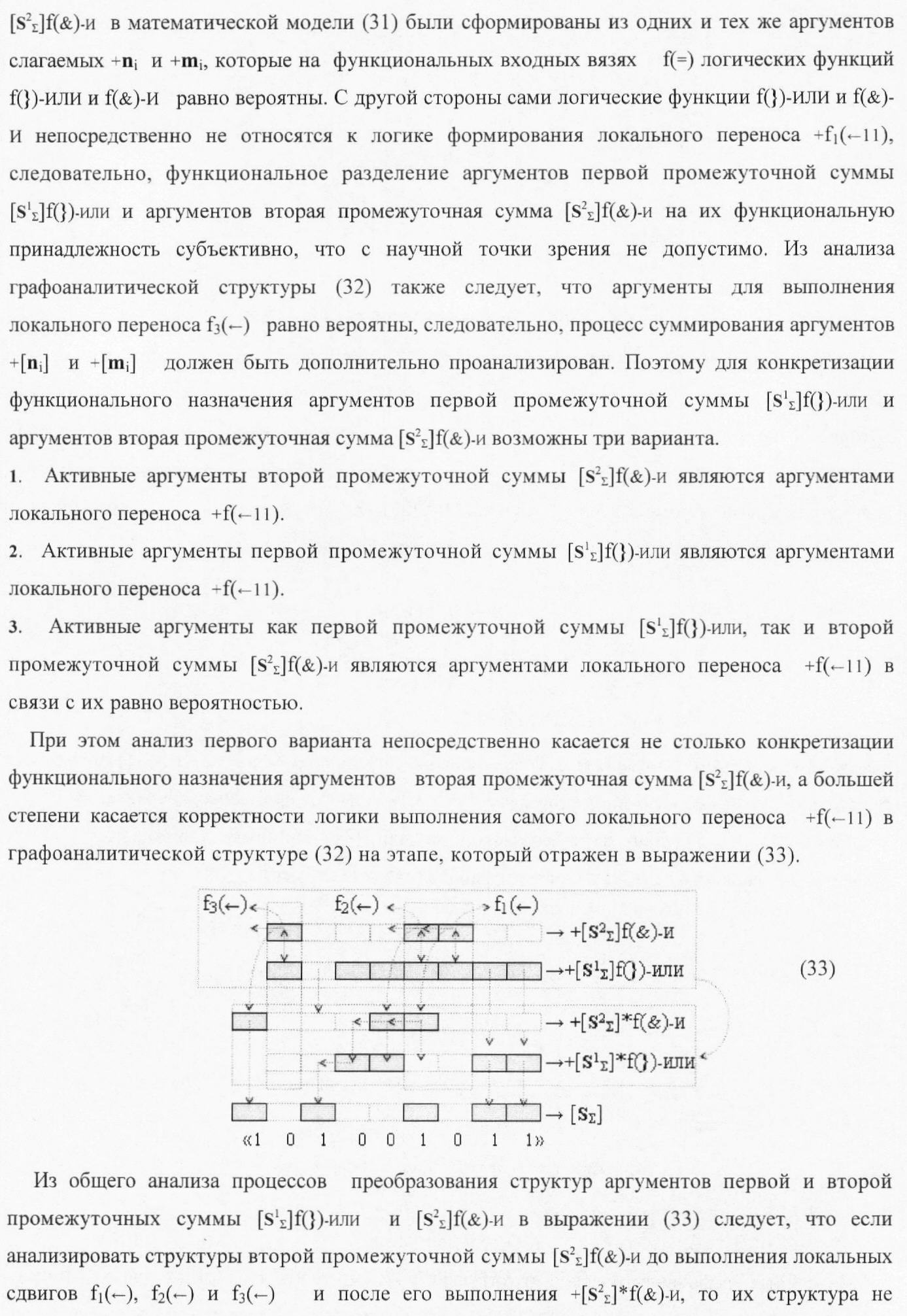

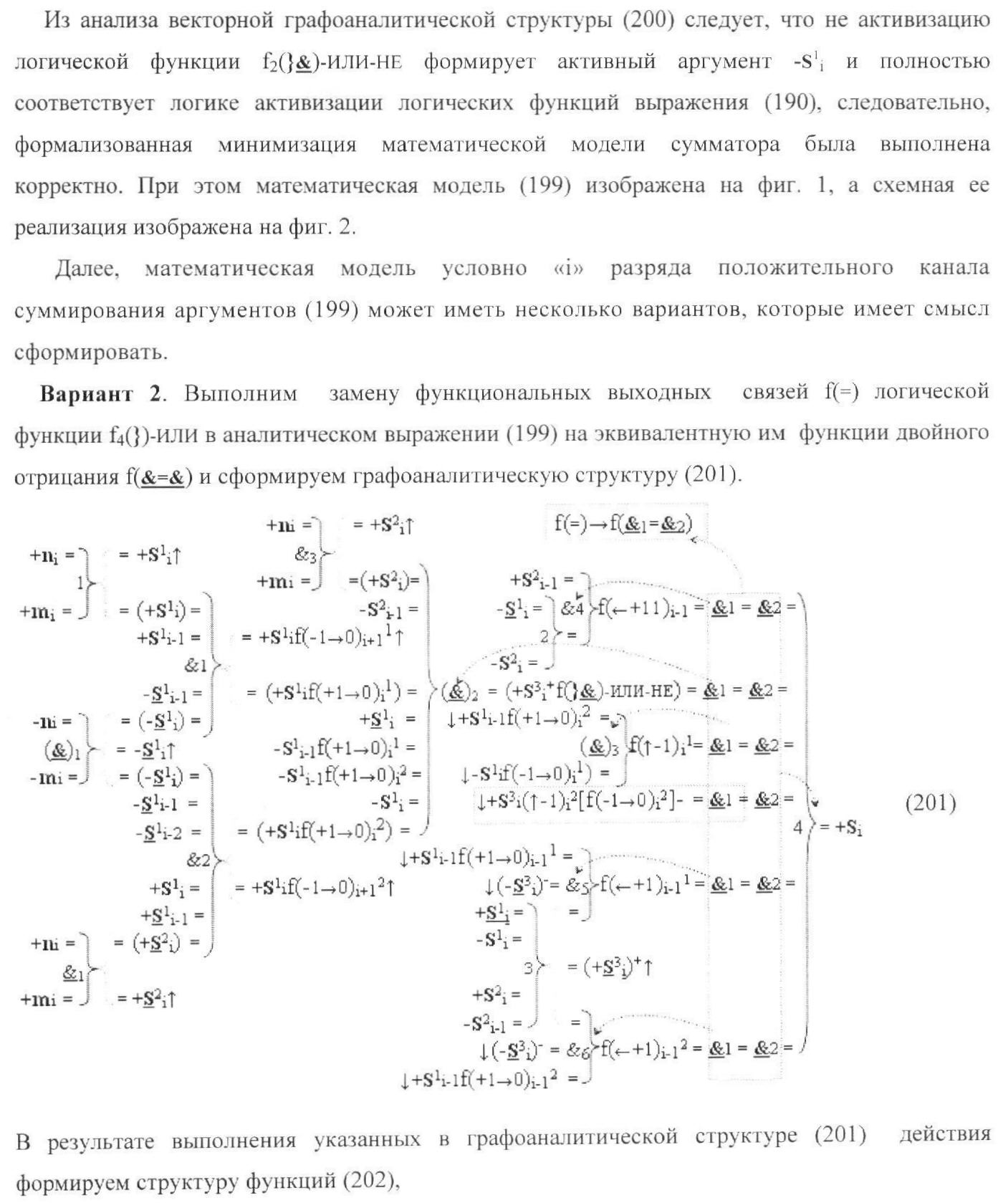

Текст описания приведен в факсимильном виде.

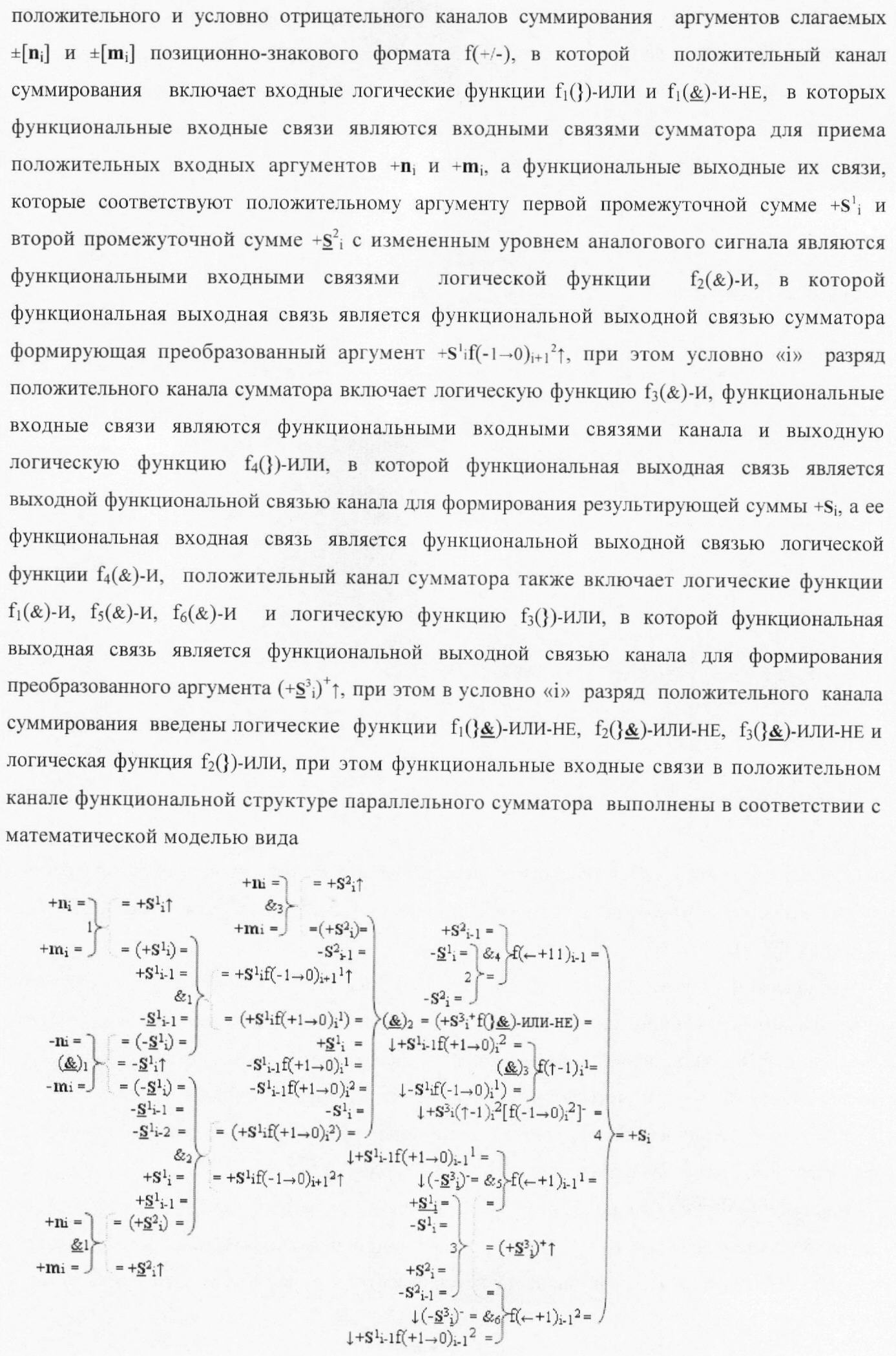

Формула изобретения

1. Функциональная структура условно «i» разряда параллельного сумматора троичной системы счисления f(+l,0,-l) в ее позиционно-знаковом формате f(+/-), в которой условно «i» разряд выполнен в виде двух эквивалентных по структуре логических функций положительного и условно отрицательного каналов суммирования аргументов слагаемых ±[ni] и ±[mi] позиционно-знакового формата
f(+/-), в которой положительный канал суммирования включает входные логические функции f1(})-ИЛИ и f1(&)-И-HE, в которых функциональные входные связи являются входными связями сумматора для приема положительных входных аргументов +ni; и +mi, а функциональные выходные их связи, которые соответствуют положительному аргументу первой промежуточной сумме и второй промежуточной сумме с измененным уровнем аналогового сигнала, являются функциональными входными связями логической функции f2(&)-И, в которой функциональная выходная связь является функциональной выходной связью сумматора, формирующая преобразованный аргумент при этом условно «i» разряд положительного канала сумматора включает логическую функцию f3(&)-И, функциональные входные связи являются функциональными входными связями канала, и выходную логическую функцию f4(})-ИЛИ, в которой функциональная выходная связь является выходной функциональной связью канала для формирования результирующей суммы +Si, а ее функциональная входная связь является функциональной выходной связью логической функции f4(&)-И, положительный канал сумматора также включает логические функции f1(&)-И, f5(&)-И, f6(&)-И и логическую функцию f3(})-ИЛИ, в которой функциональная выходная связь является функциональной выходной связью канала для формирования преобразованного аргумента отличающаяся тем, что в условно «i» разряд положительного канала суммирования введены логические функции f1(}&)-ИЛИ-НЕ,

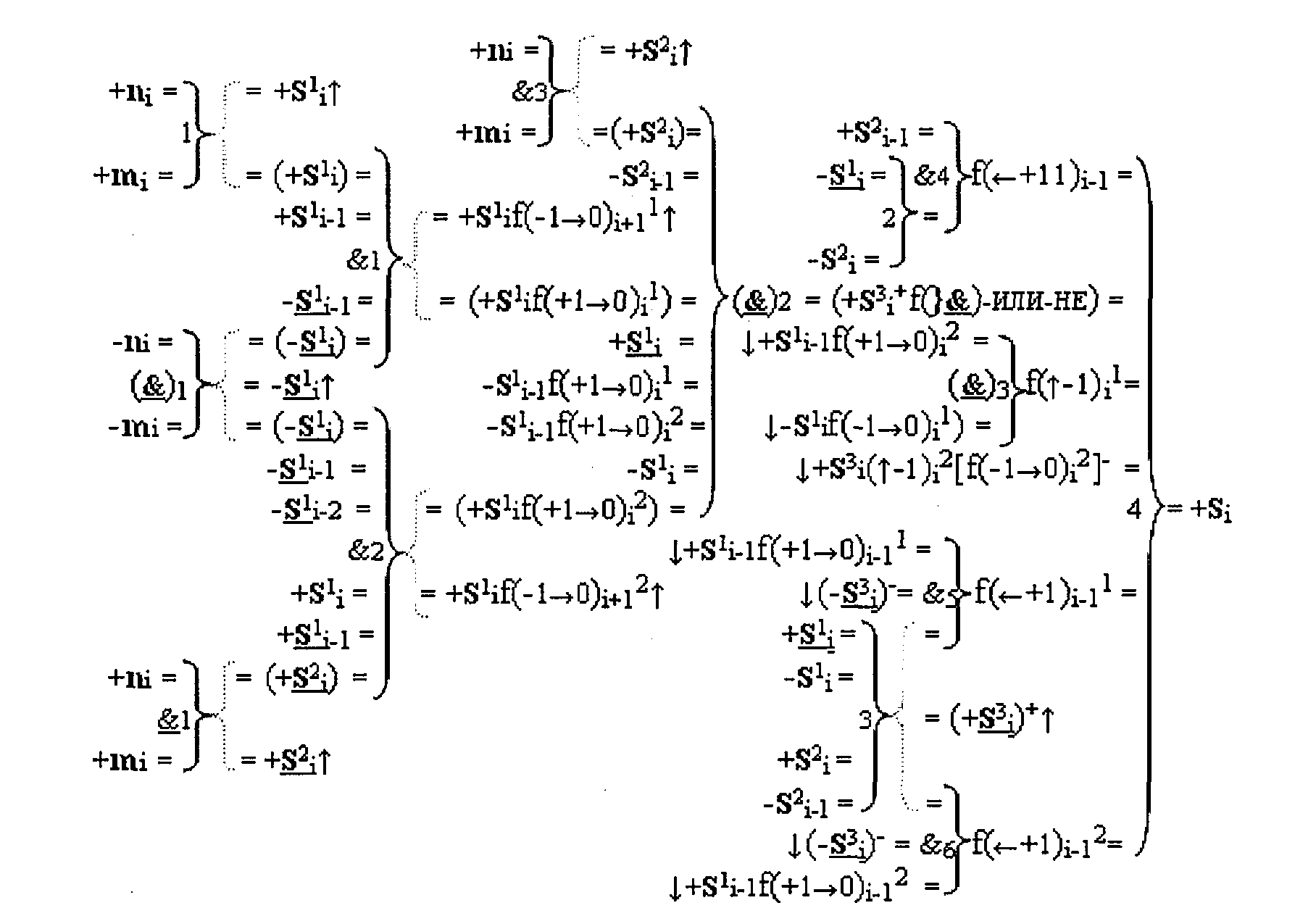

f2(}&)-ИЛИ-НЕ, f3(}&)-ИЛИ-НЕ и логическая функция f2(})-ИЛИ, при этом функциональные входные связи в положительном канале функциональной структуре параллельного сумматора выполнены в соответствии с математической моделью вида

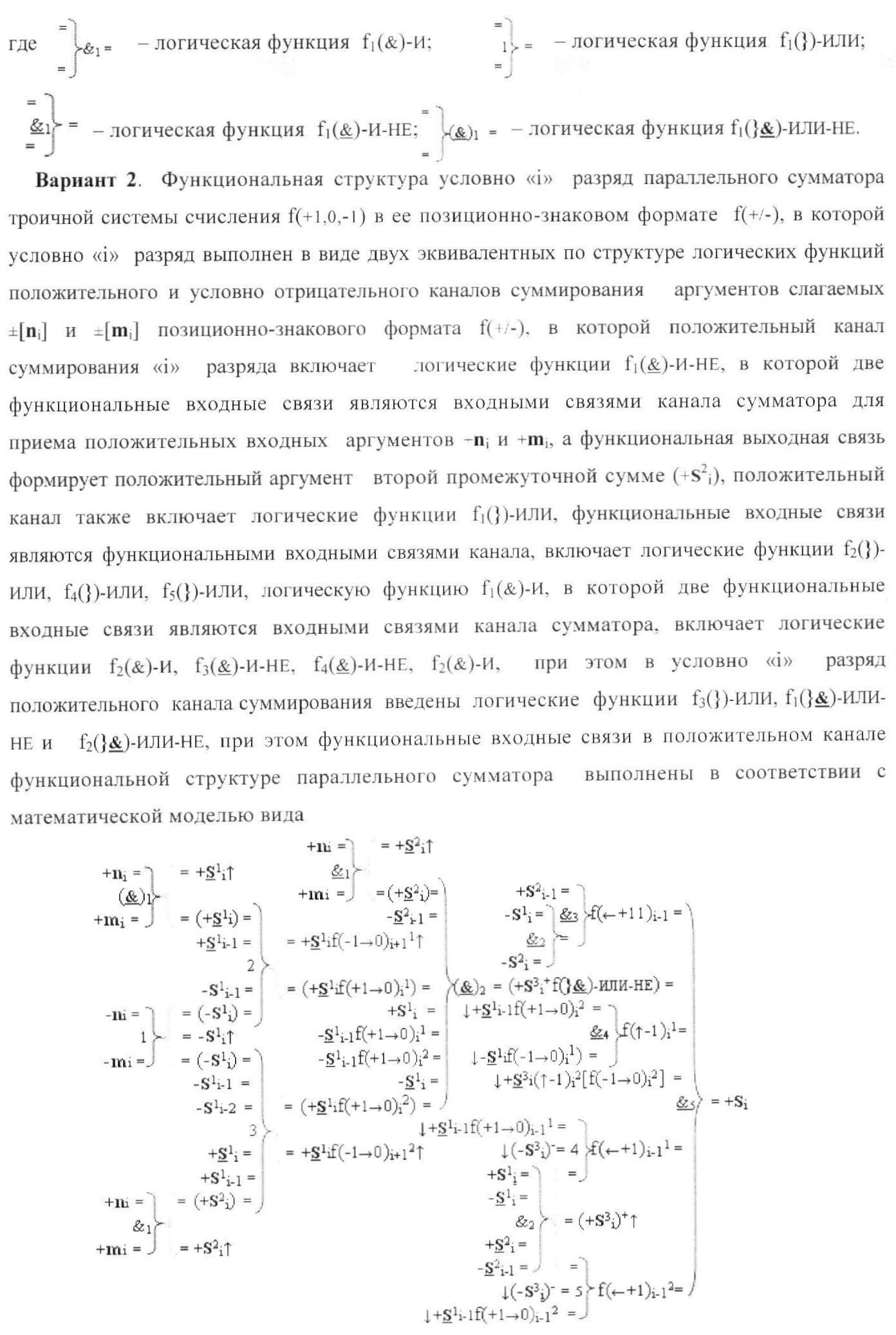

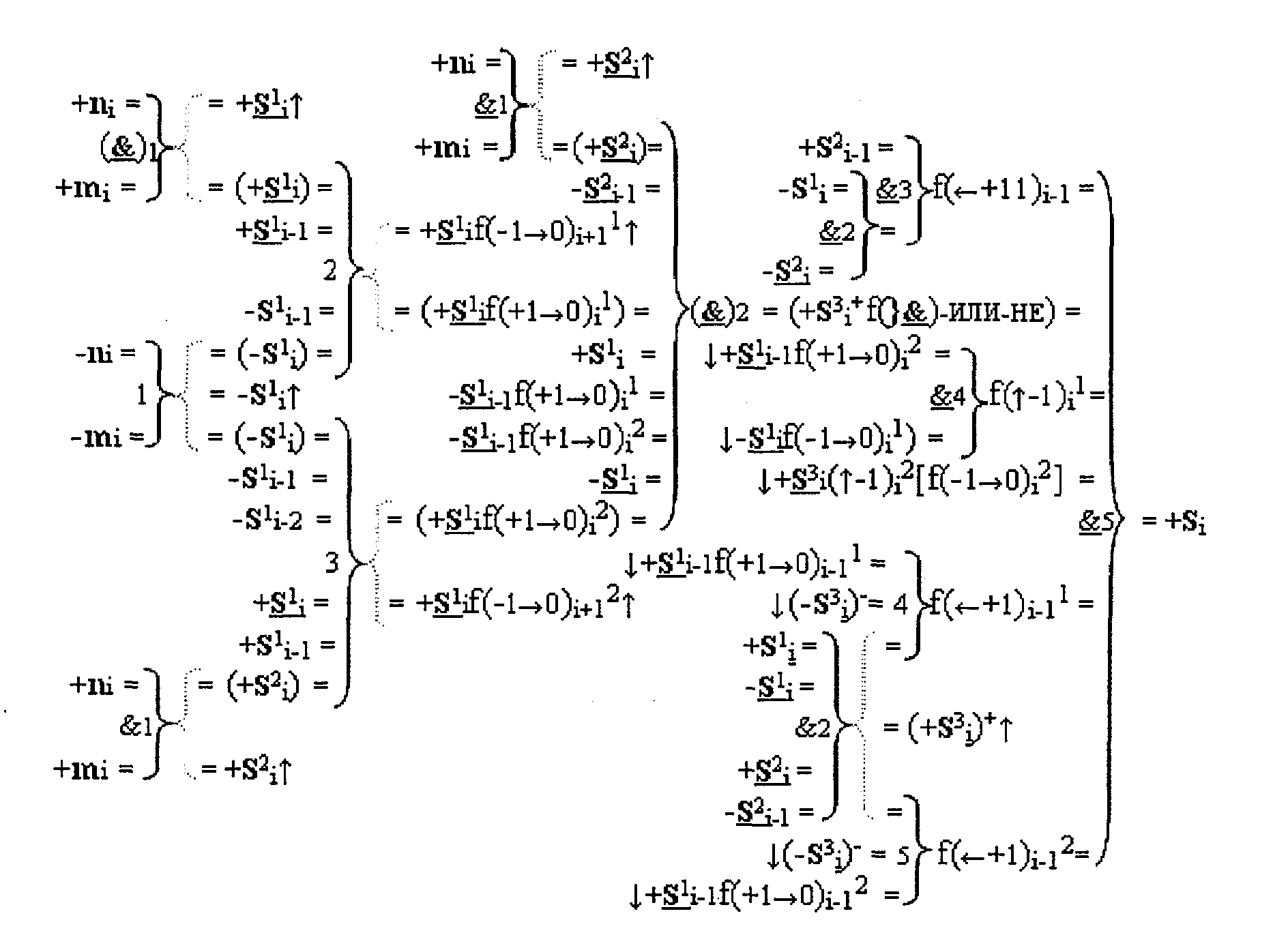

2. Функциональная структура условно «i» разряда параллельного сумматора троичной системы счисления f(+l,0,-l) в ее позиционно-знаковом формате f(+/-), в которой условно «i» разряд выполнен в виде двух эквивалентных по структуре логических функций положительного и условно отрицательного каналов суммирования аргументов слагаемых ±[ni] и ±[mi] позиционно-знакового формата f(+/-), в которой положительный канал суммирования «i» разряда включает логические функции fi(&)-И-HE, в которой две функциональные входные связи являются входными связями канала сумматора для приема положительных входных аргументов +ni и +mi, a функциональная выходная связь формирует положительный аргумент второй промежуточной суммы положительный канал также включает логические функции f1(})-ИЛИ, функциональные входные связи являются функциональными входными связями канала, включает логические функции f2(})-ИЛИ, f4(})-ИЛИ, f5(})-ИЛИ, логическую функцию f1(&)-И, в которой две функциональные входные связи являются входными связями канала сумматора, включает логические функции f2(&)-И, f3(&)-И-НЕ, f4(&)-И-HE, f2(&)-И, отличающаяся тем, что в условно «i» разряд положительного канала суммирования введены логические функции f3(})-ИЛИ, f1(}&)-ИЛИ-НЕ и f2(}&)-ИЛИ-НЕ, при этом функциональные входные связи в положительном канале функциональной структуры параллельного сумматора выполнены в соответствии с математической моделью вида

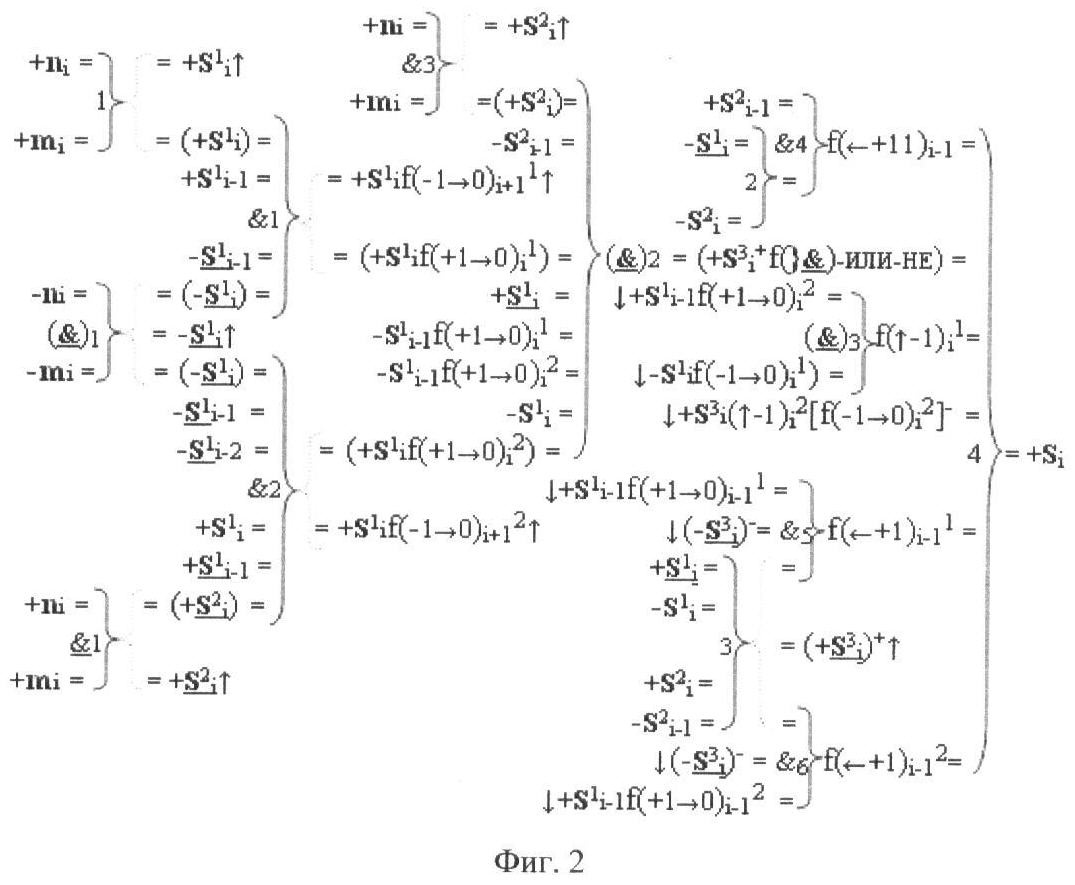

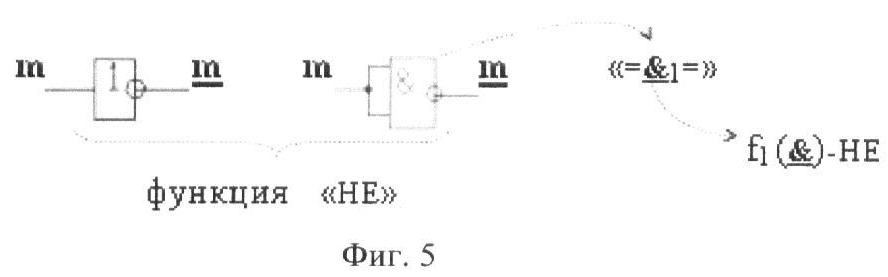

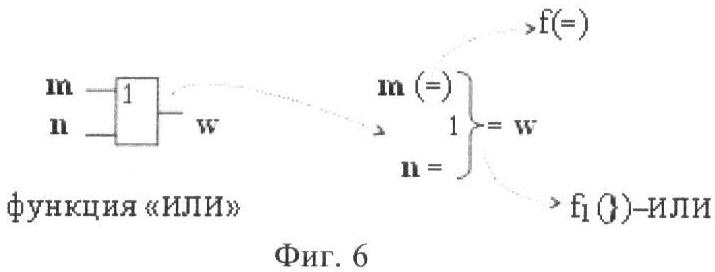

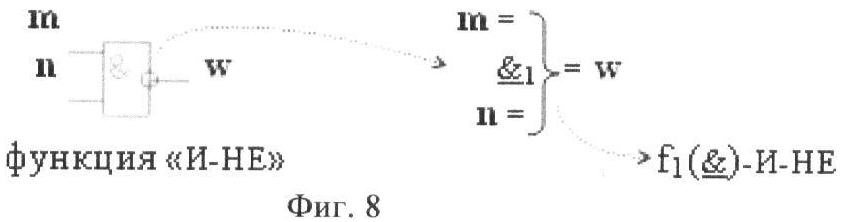

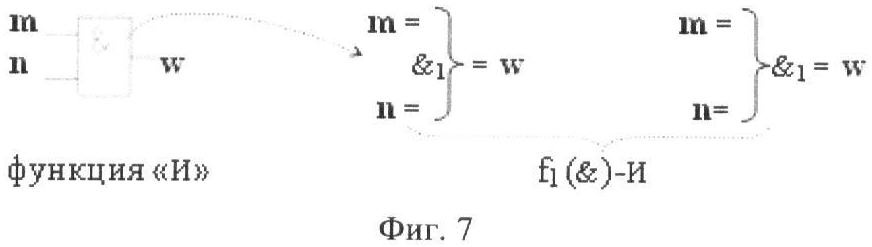

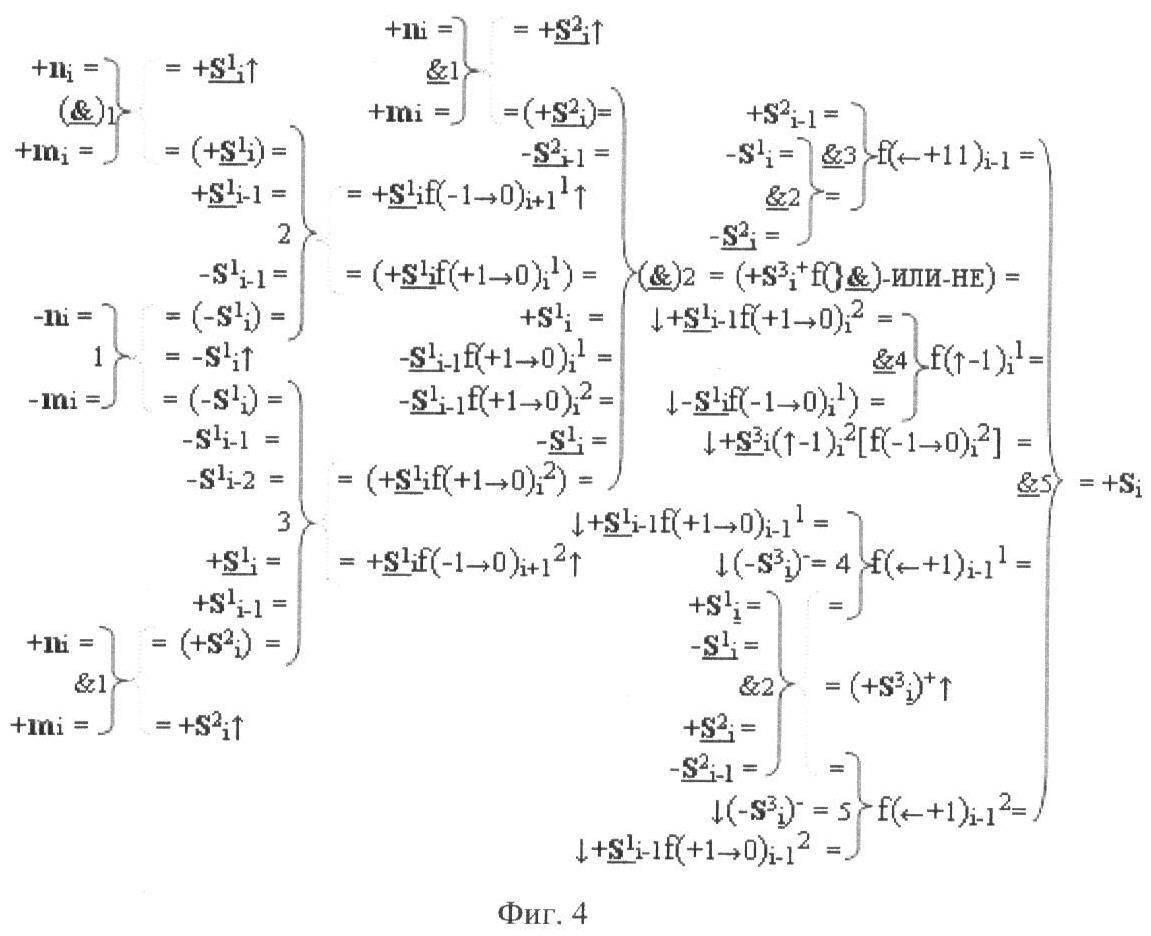

РИСУНКИ
