Патент на изобретение №2380740

(54) ФУНКЦИОНАЛЬНАЯ СТРУКТУРА ПАРАЛЛЕЛЬНОГО ПОЗИЦИОННО-ЗНАКОВОГО СУММАТОРА f(+/-) ДЛЯ КОМБИНАЦИОННОГО УМНОЖИТЕЛЯ, В КОТОРОМ ВЫХОДНЫЕ АРГУМЕНТЫ ЧАСТИЧНЫХ ПРОИЗВЕДЕНИЙ ПРЕДСТАВЛЕНЫ В ФОРМАТЕ ДВОИЧНОЙ СИСТЕМЫ СЧИСЛЕНИЯ f(2n) (ВАРИАНТЫ)

(57) Реферат:

Изобретение относится к вычислительной технике и может быть использовано при построении арифметических устройств и выполнения арифметических операций суммирования частичных произведений в комбинационном умножителе. Техническим результатом является повышение быстродействия. Каждый разряд устройства в первом варианте реализации содержит четыре логических элементов НЕ, пять логических элементов И, пять логических элементов ИЛИ. 4 н.п. ф-лы, 17 ил.

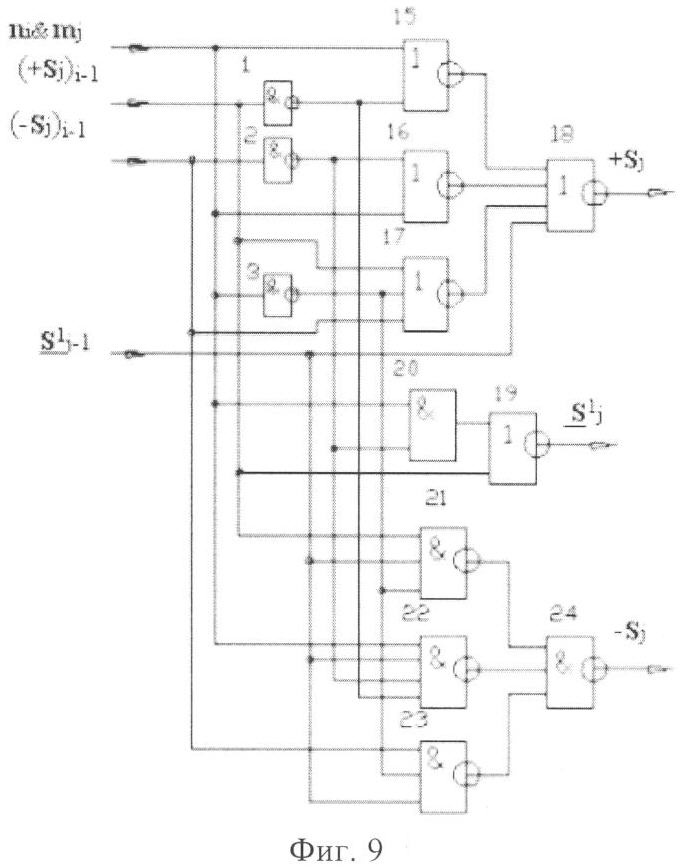

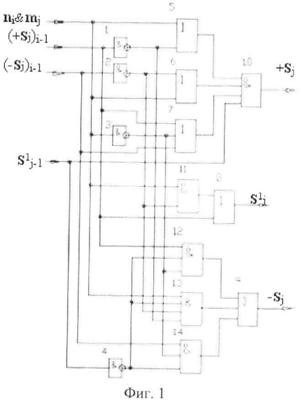

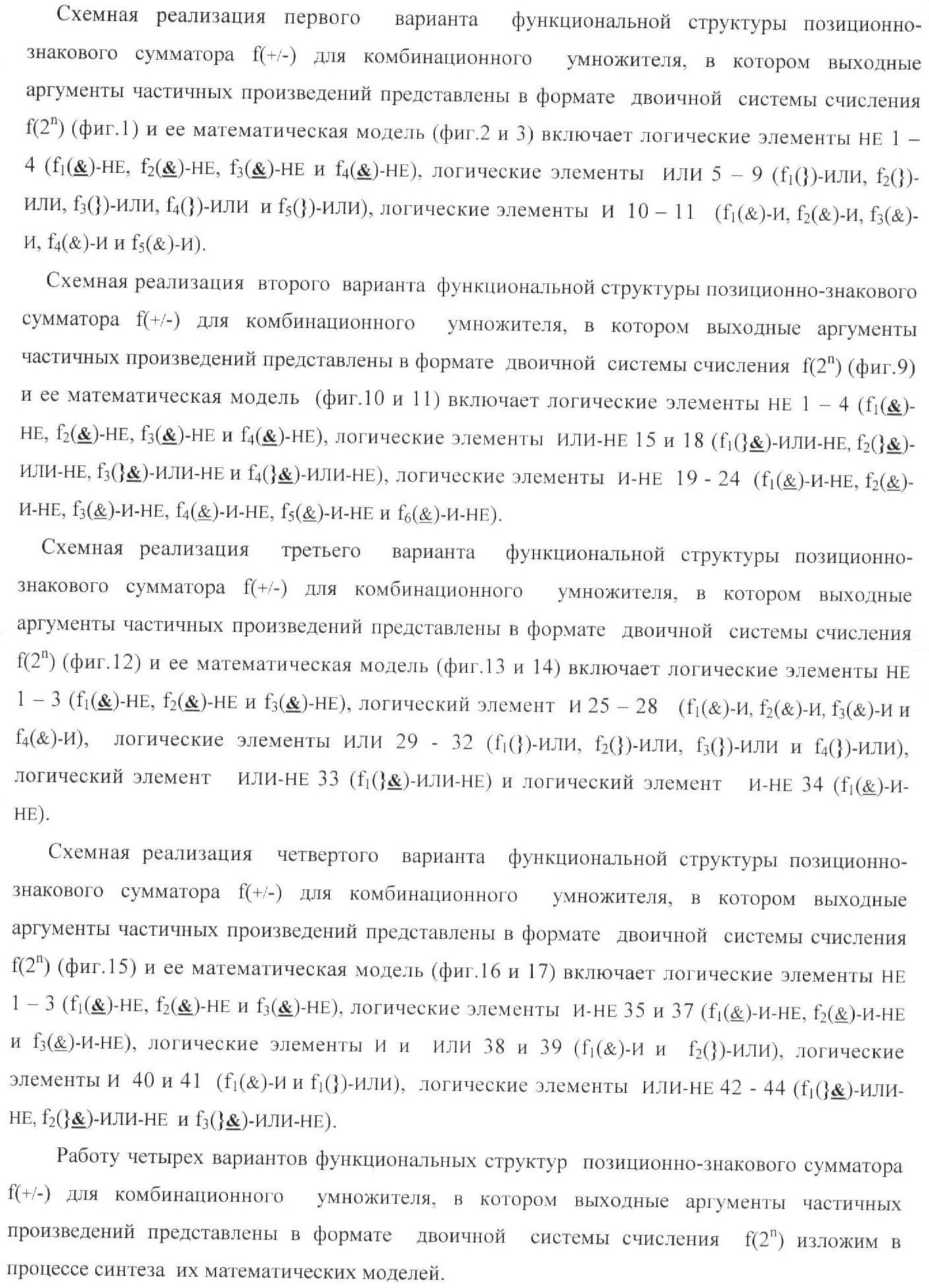

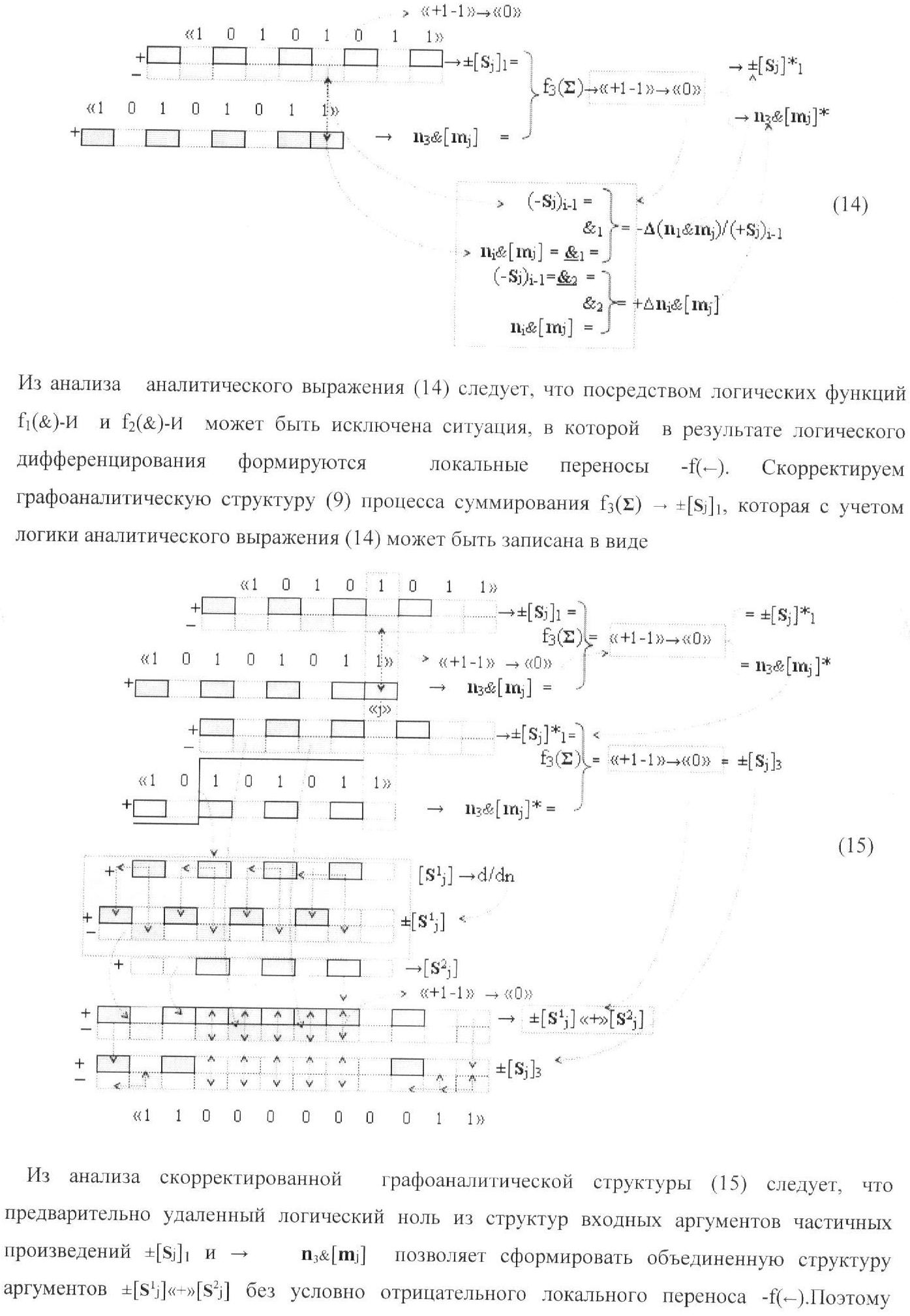

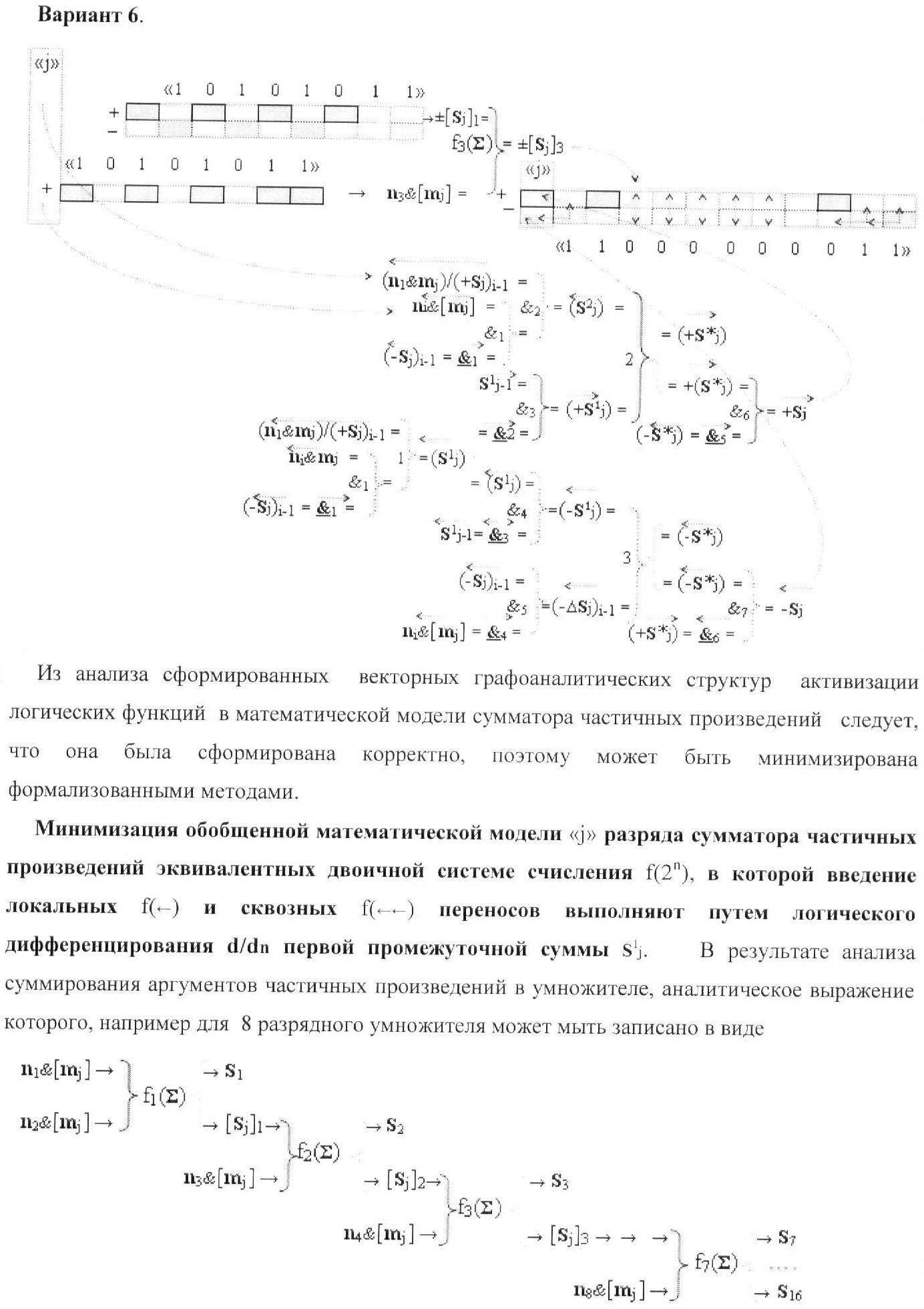

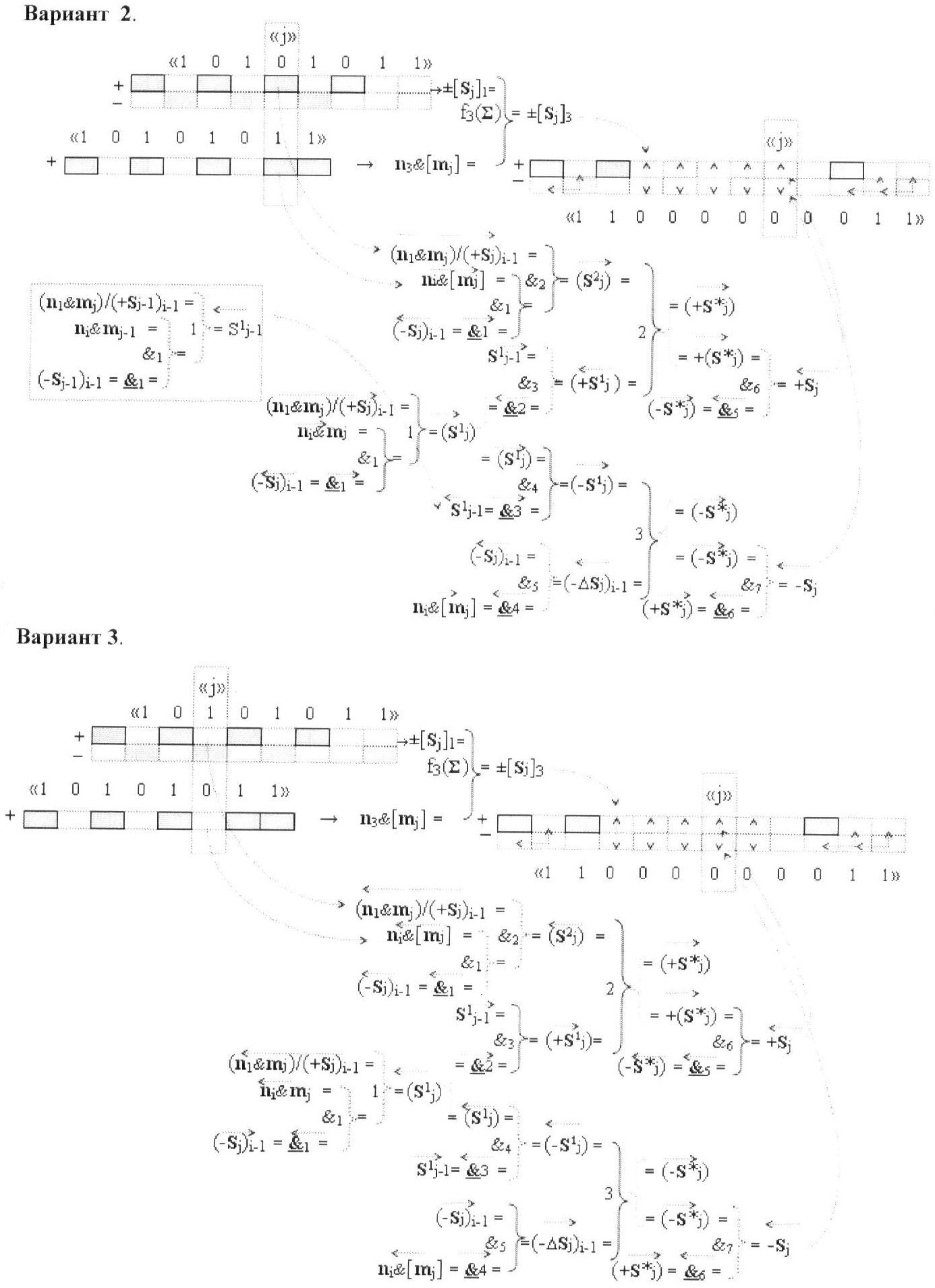

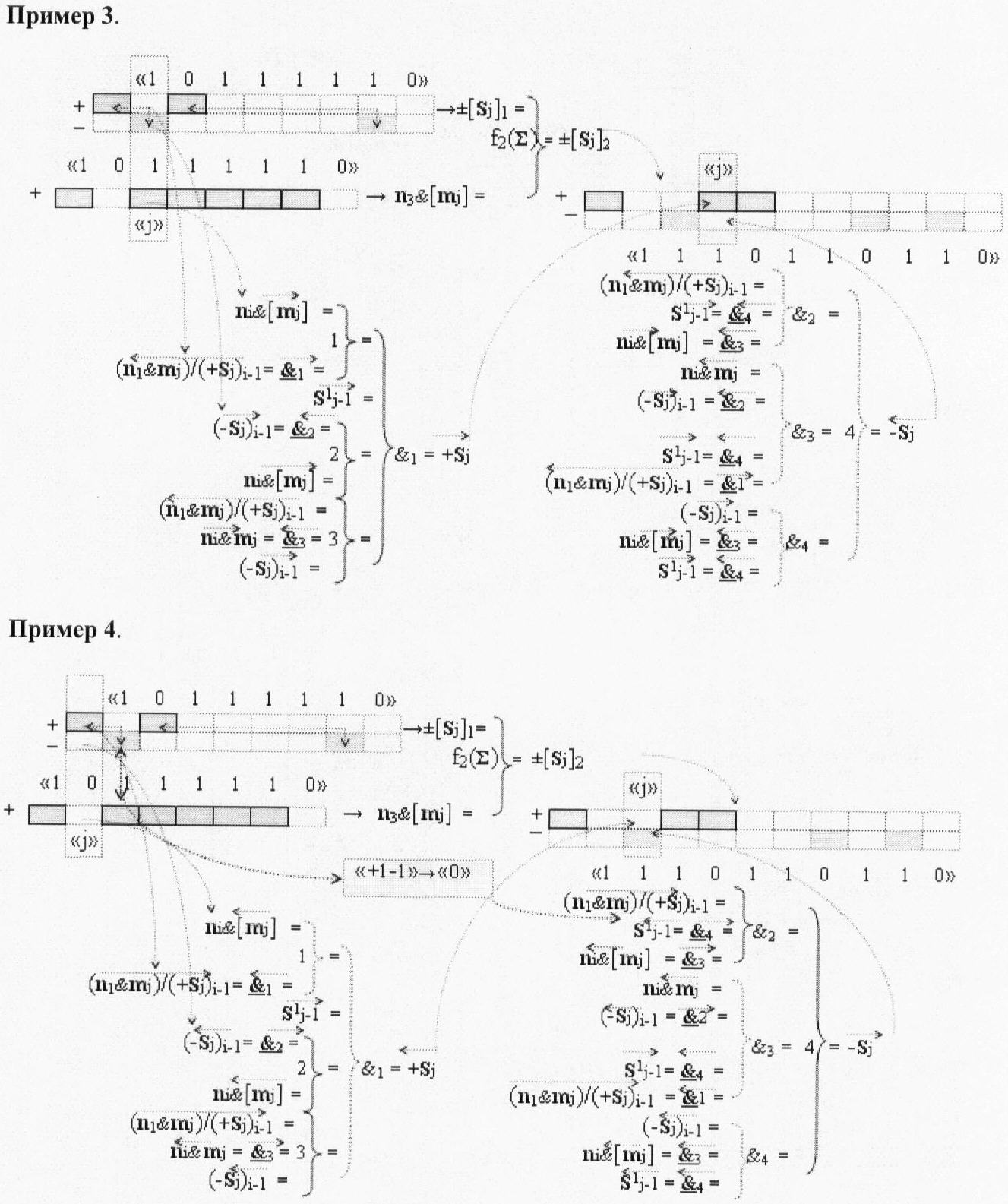

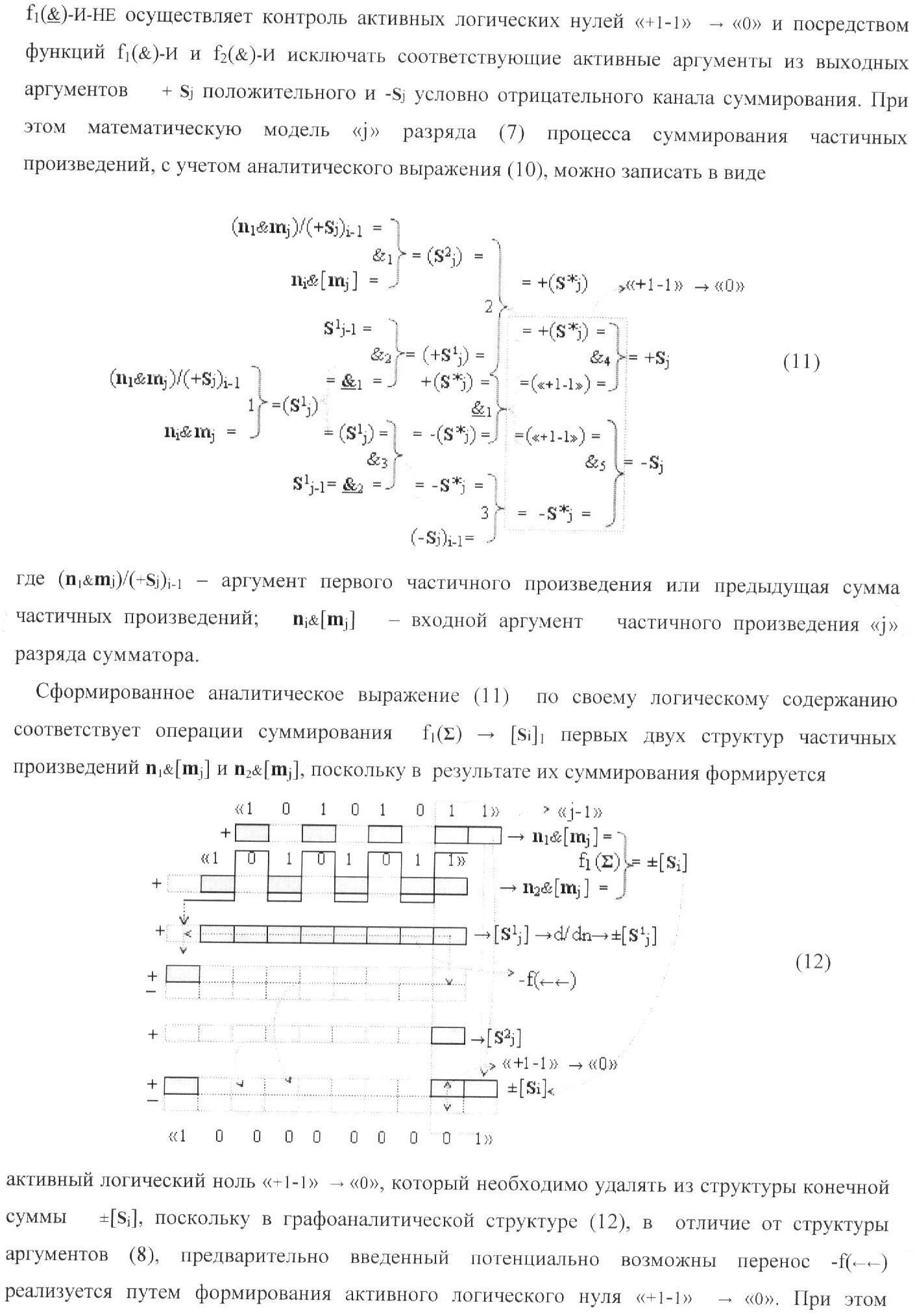

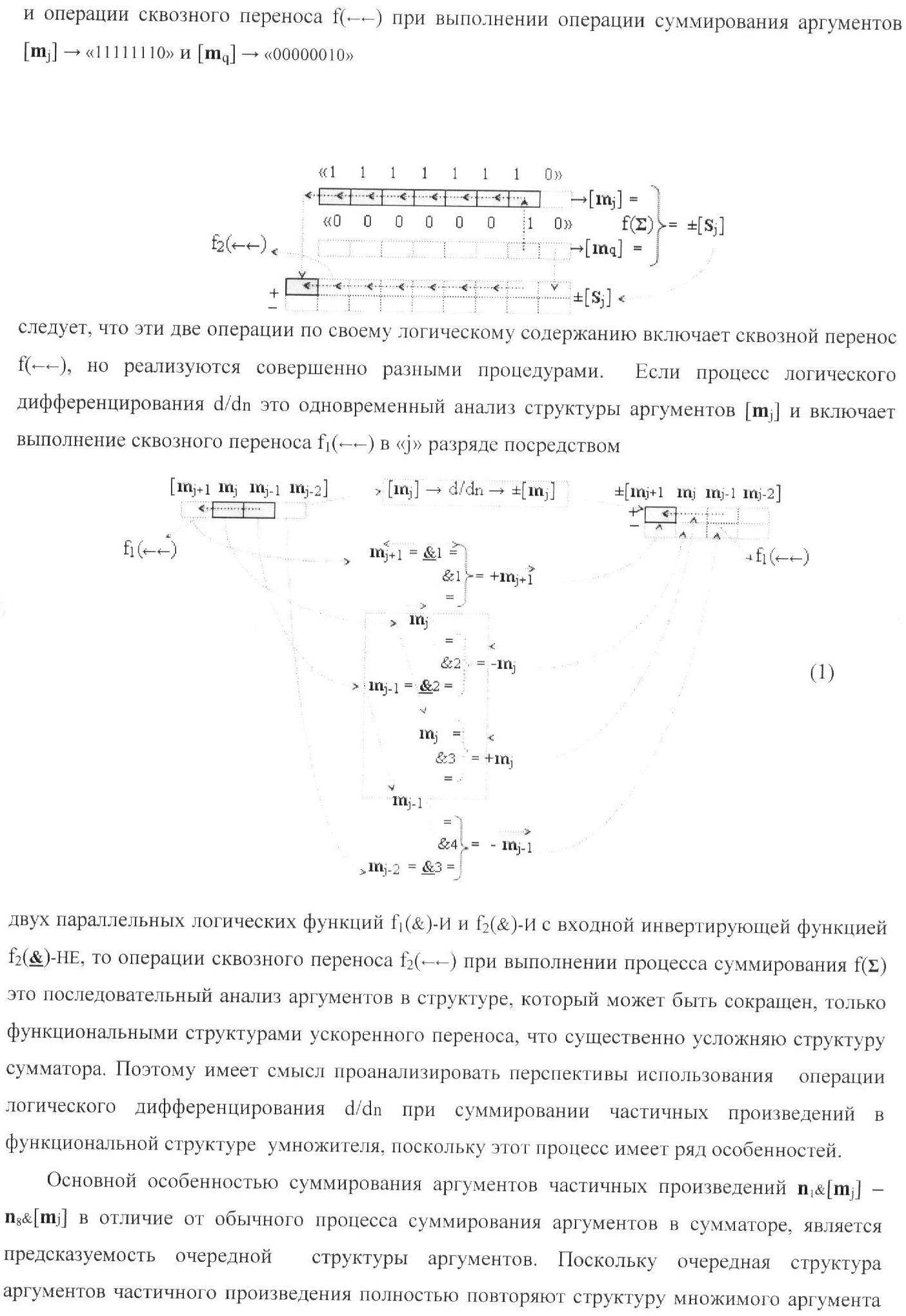

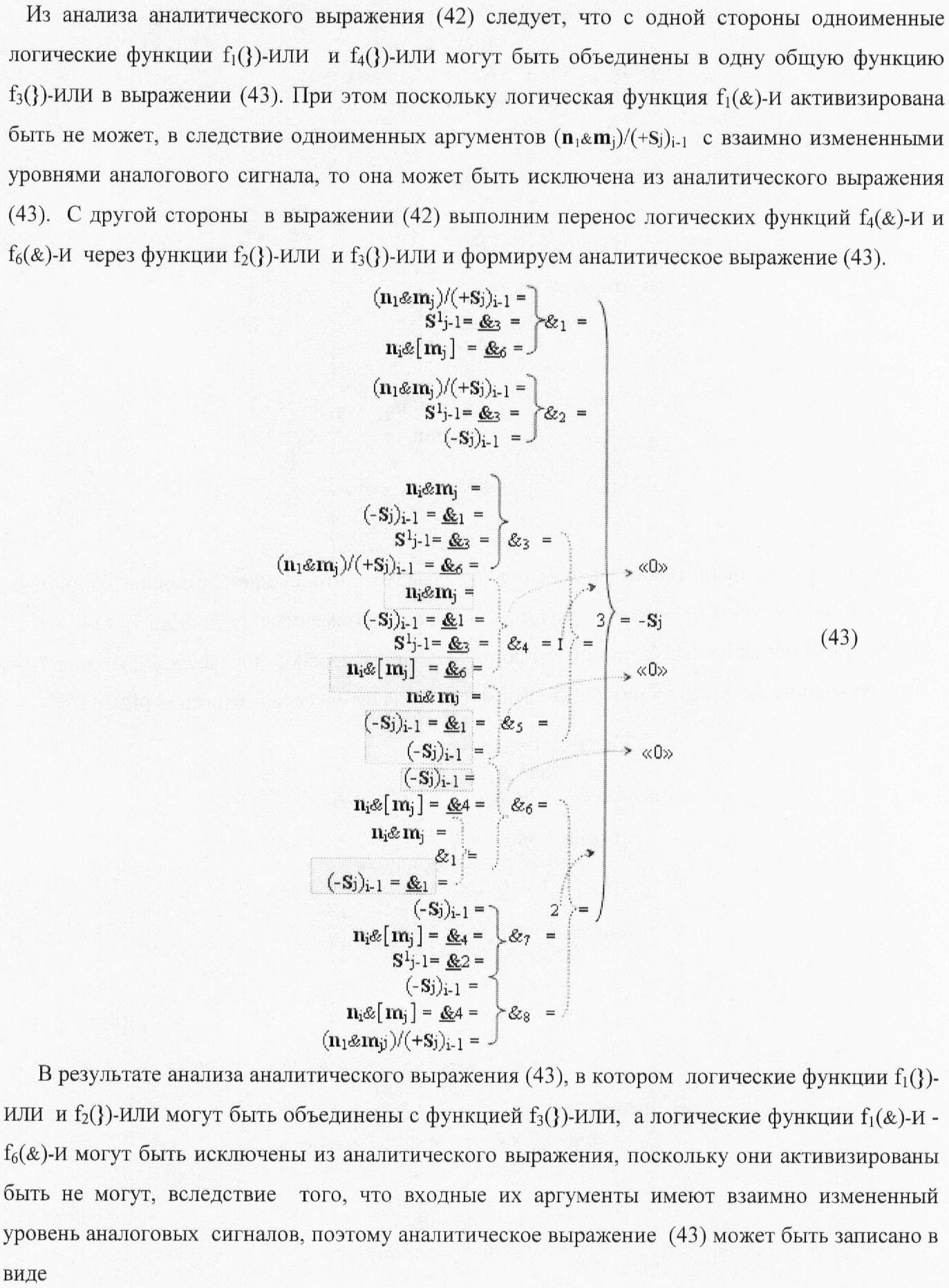

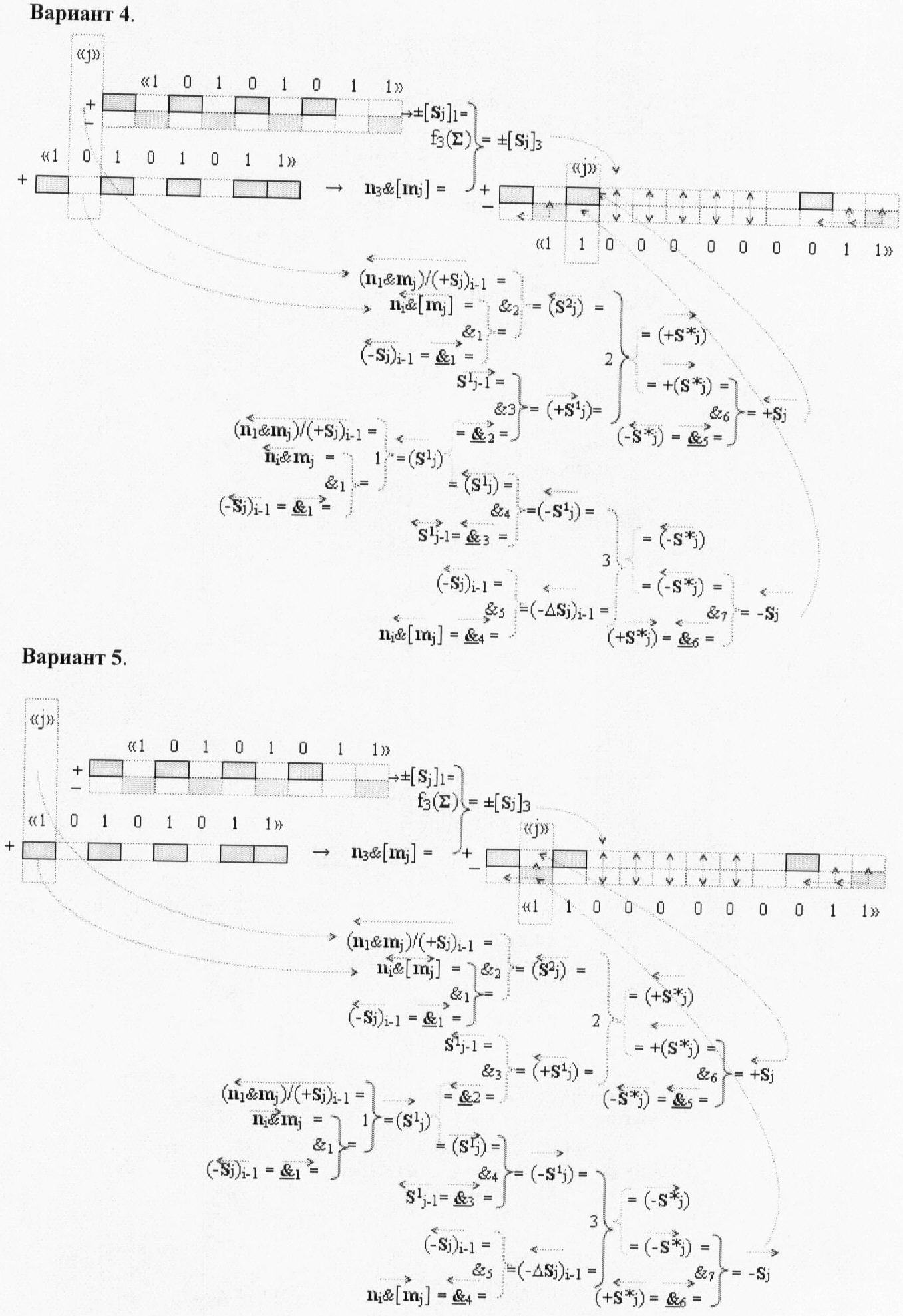

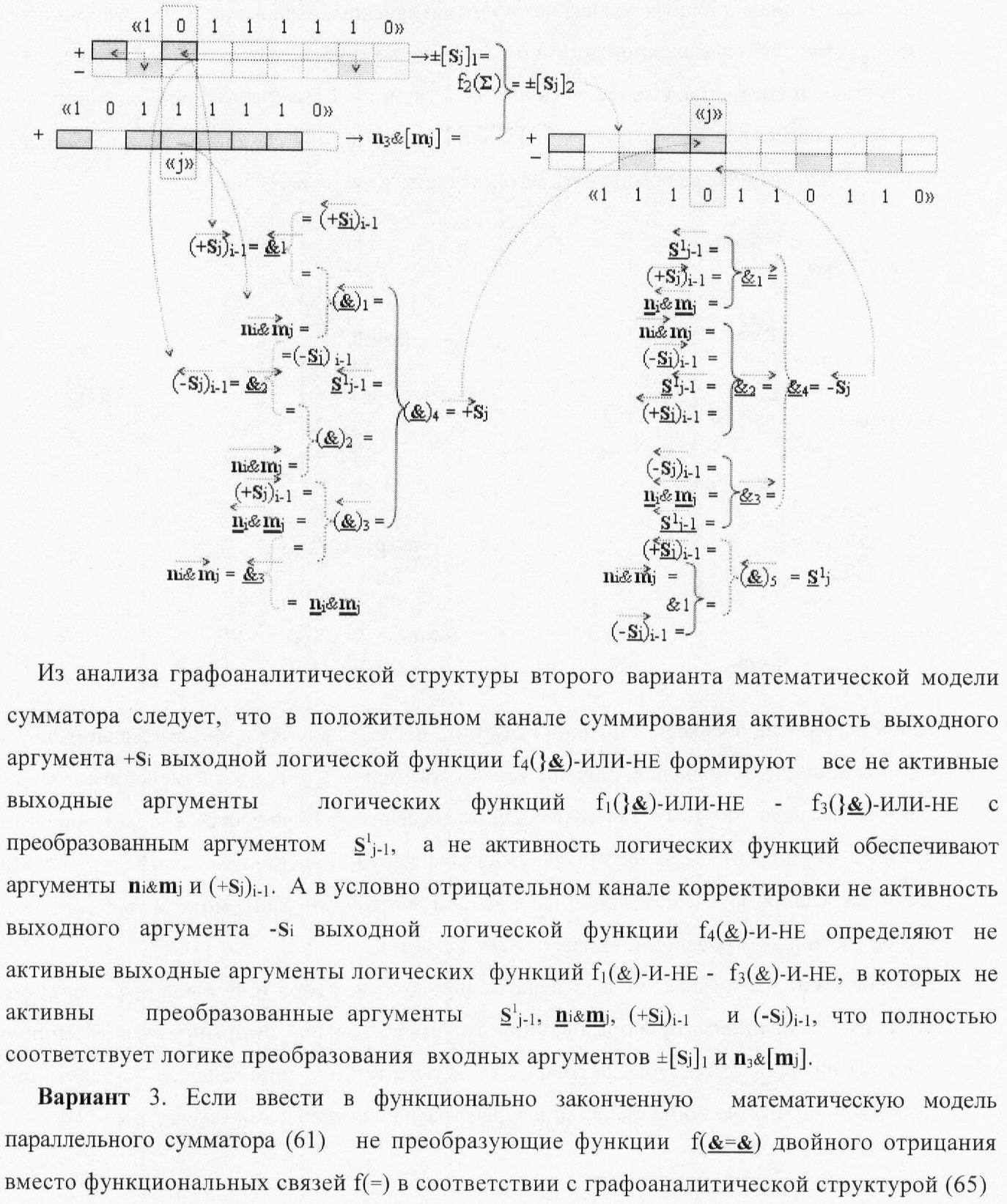

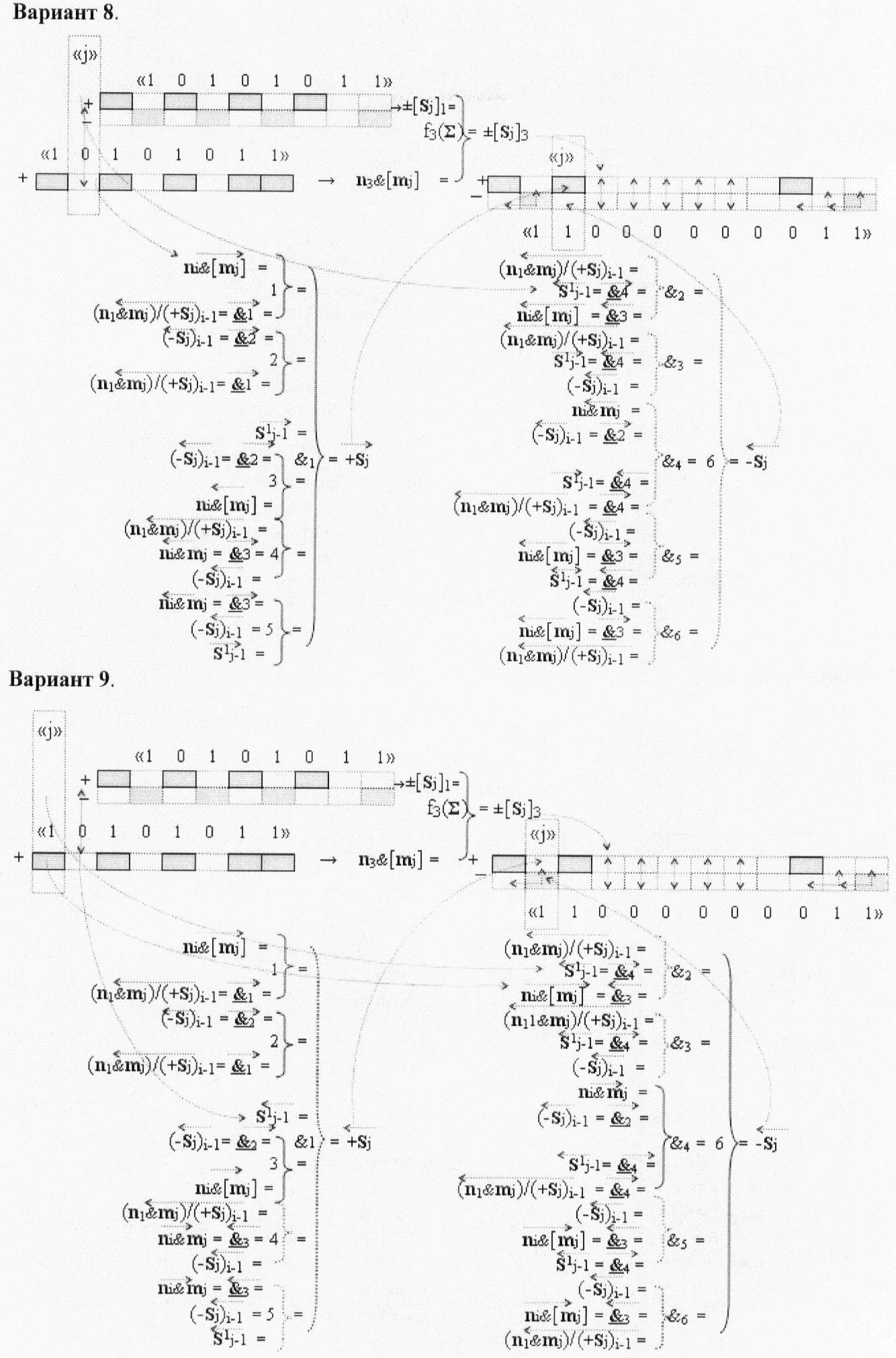

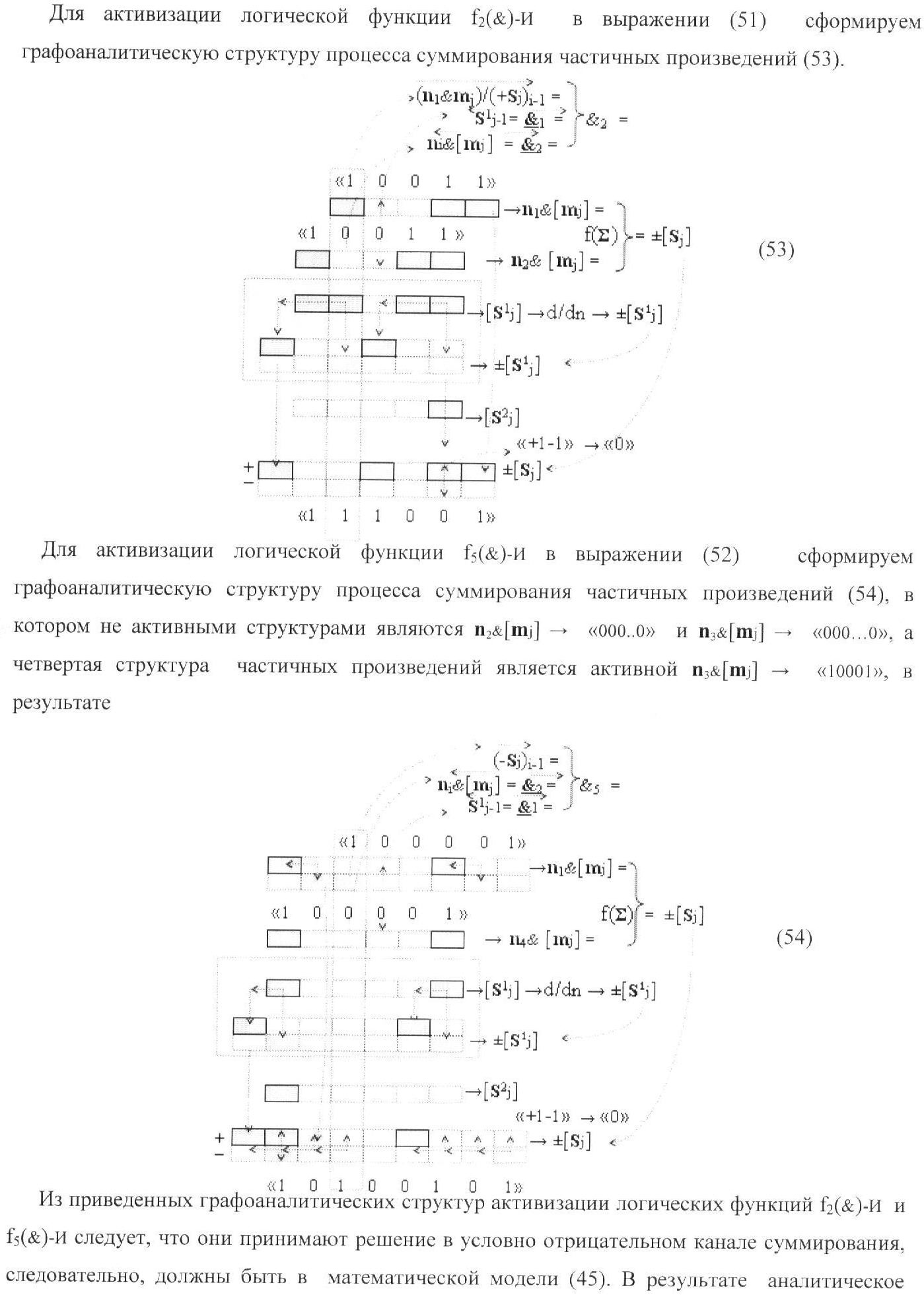

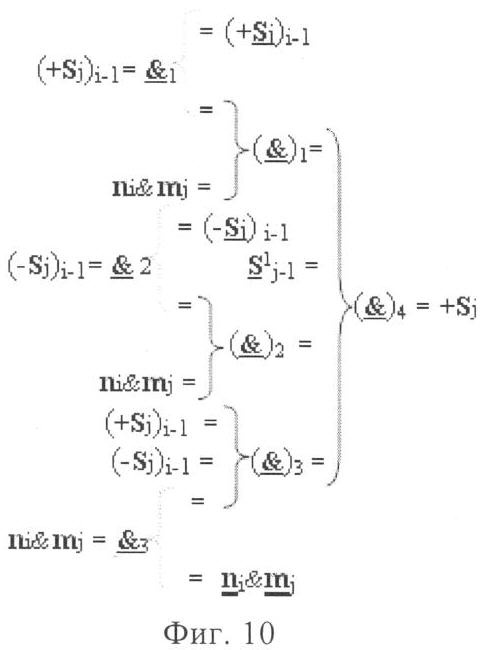

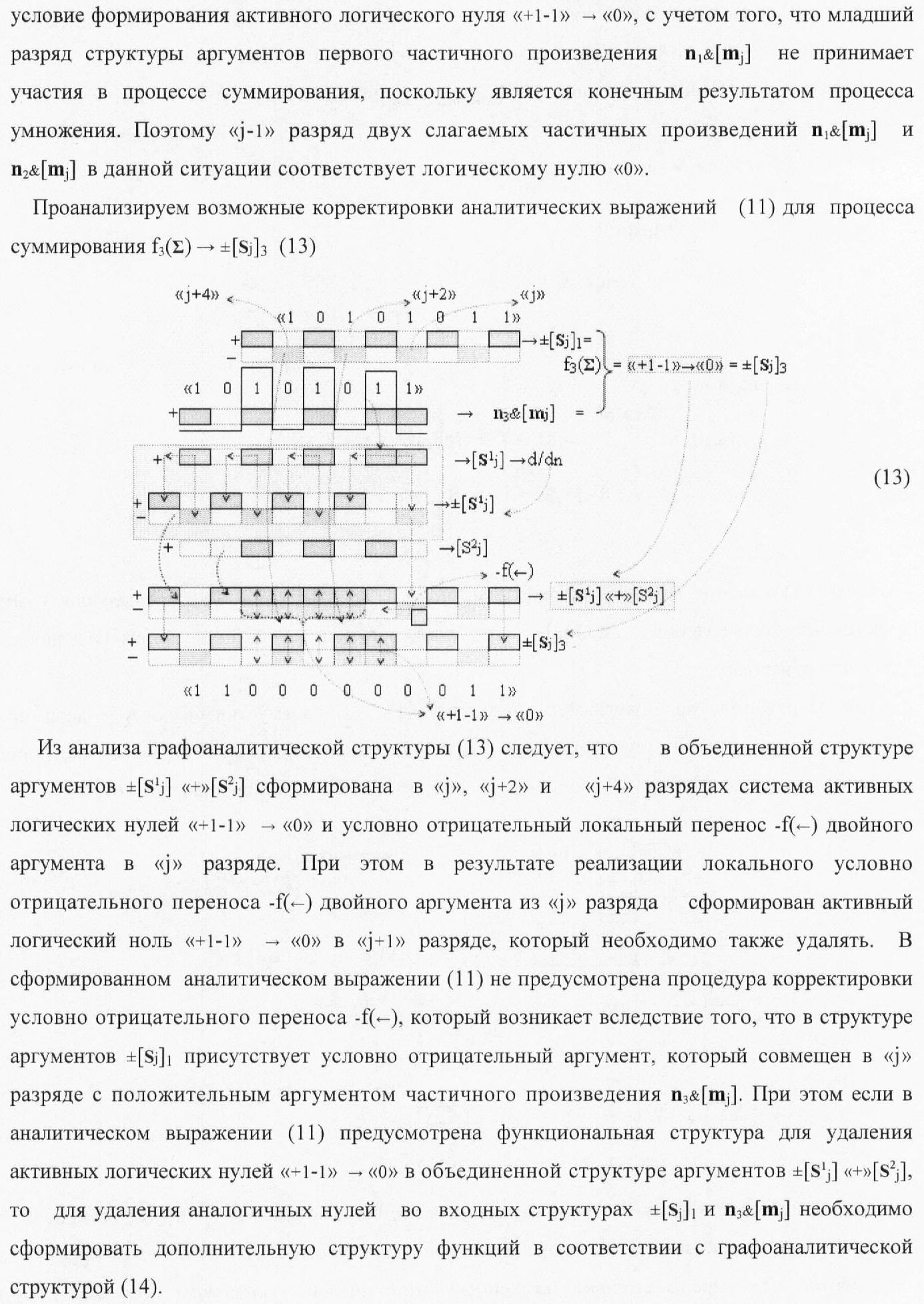

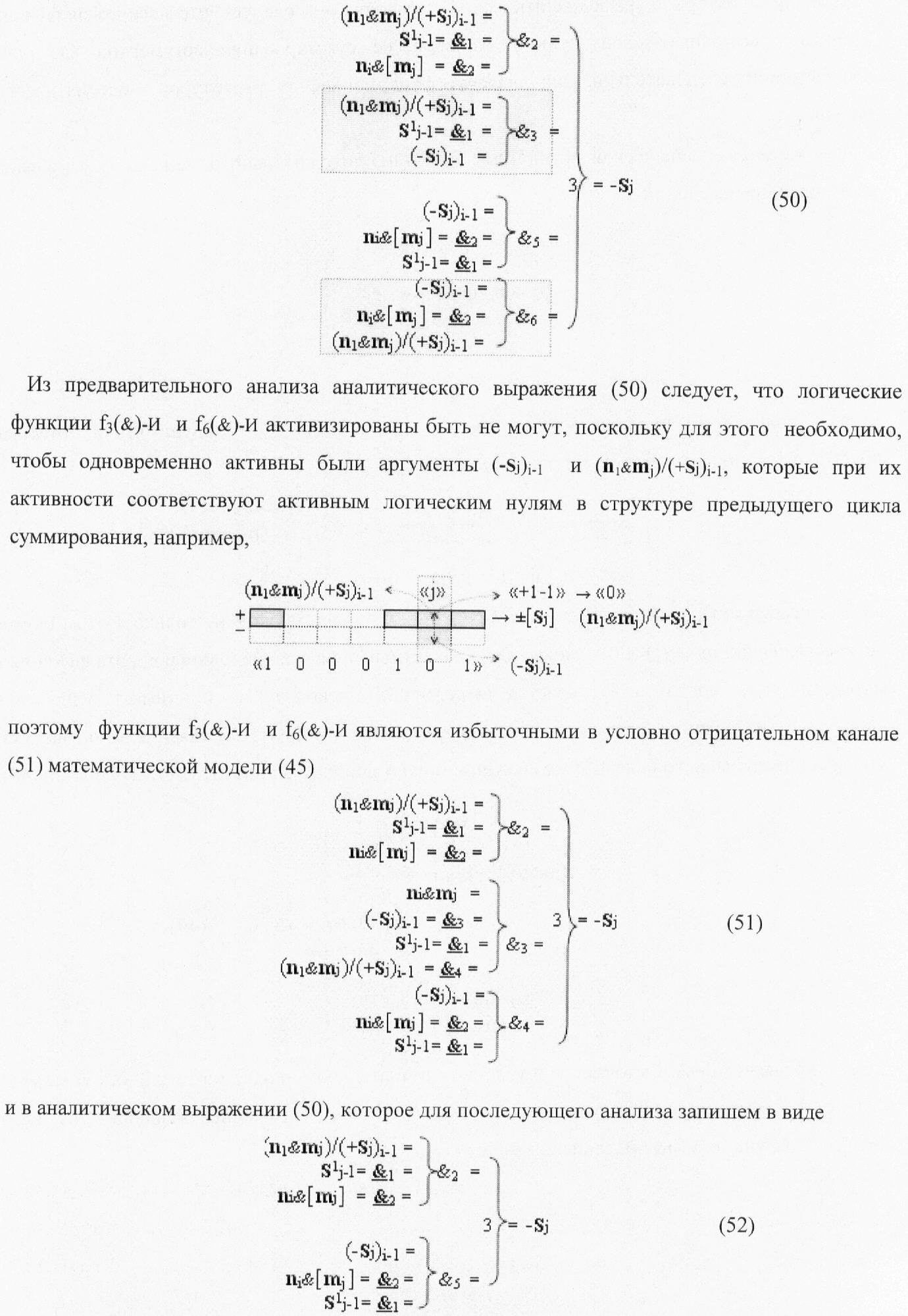

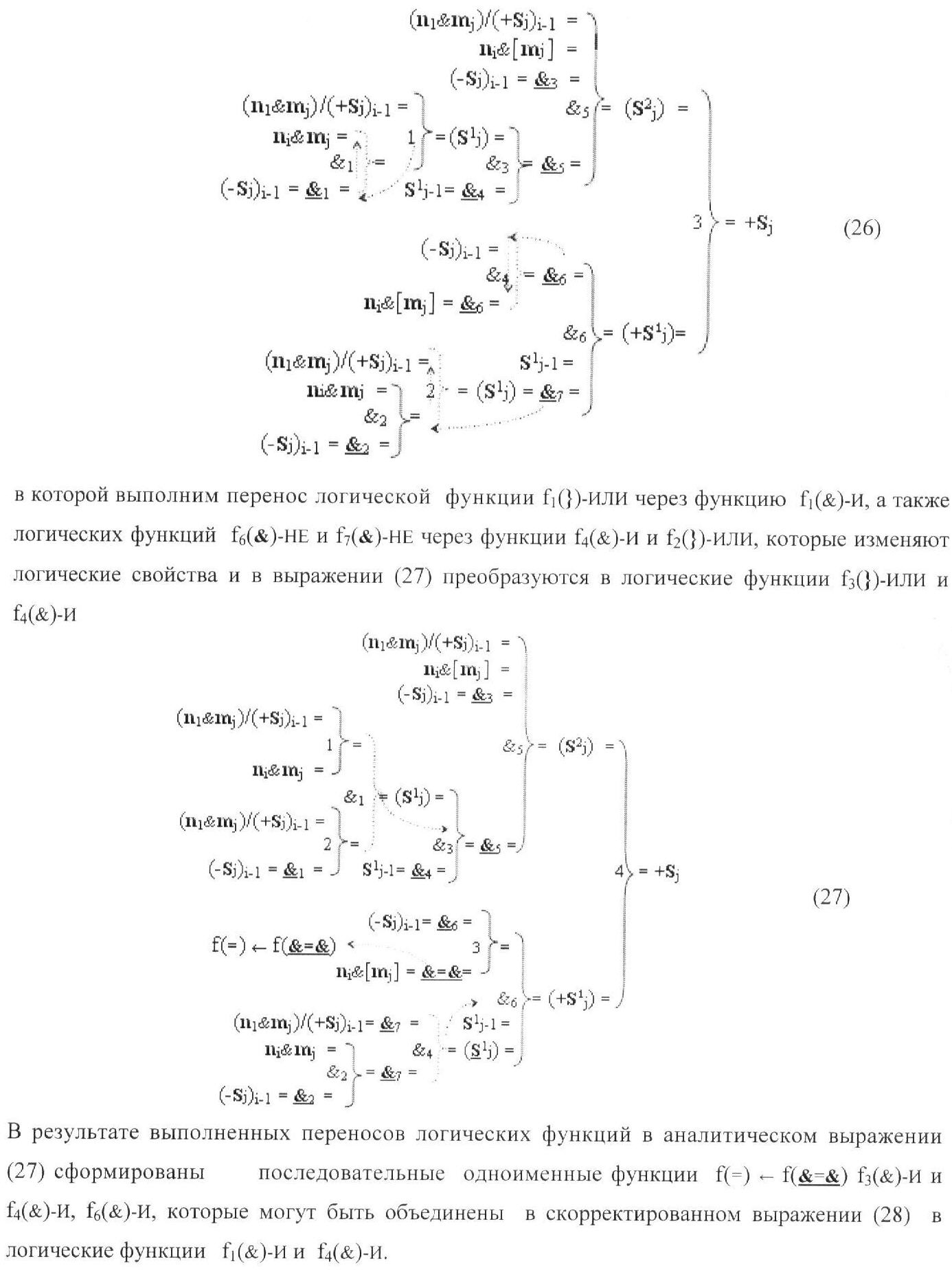

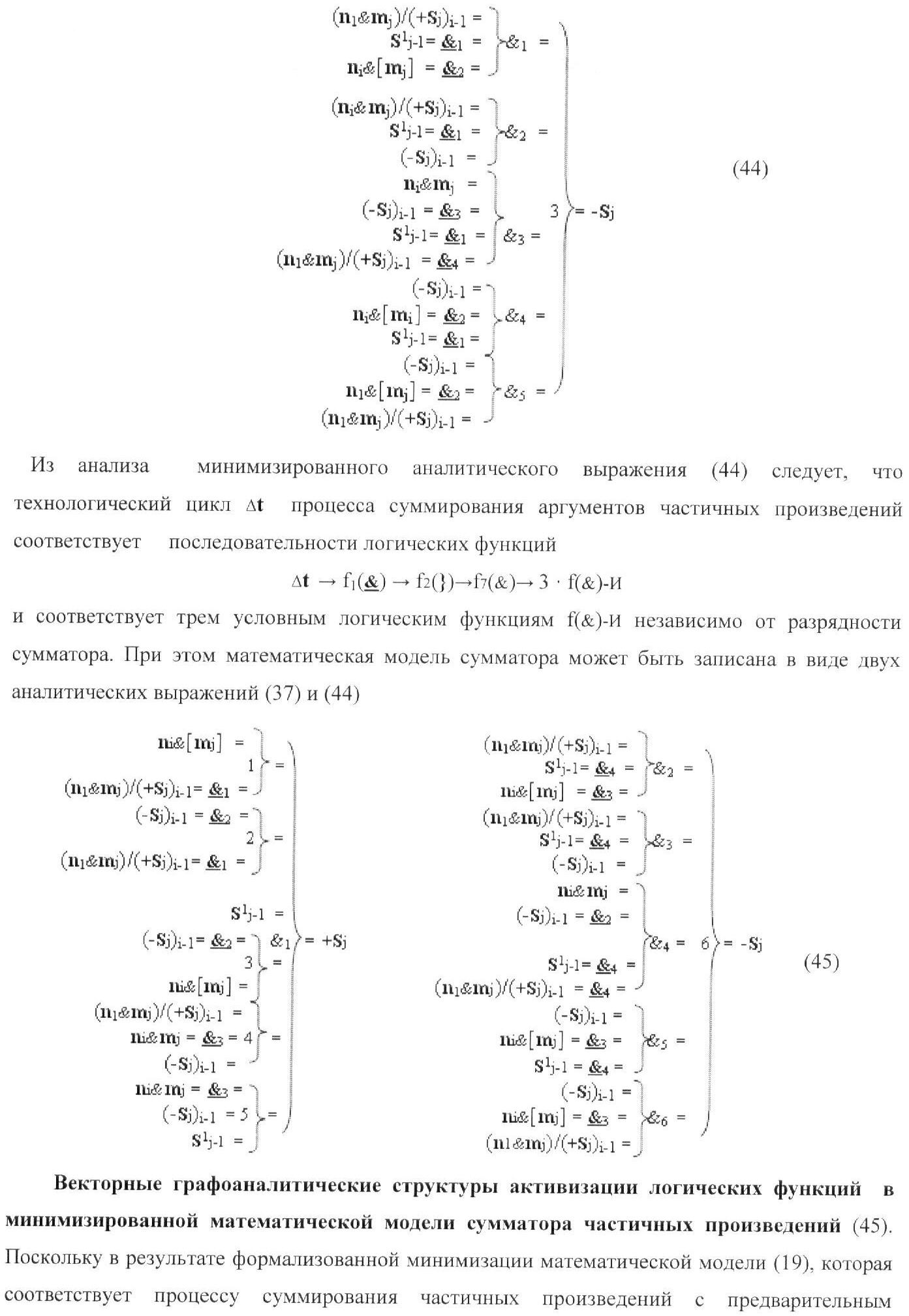

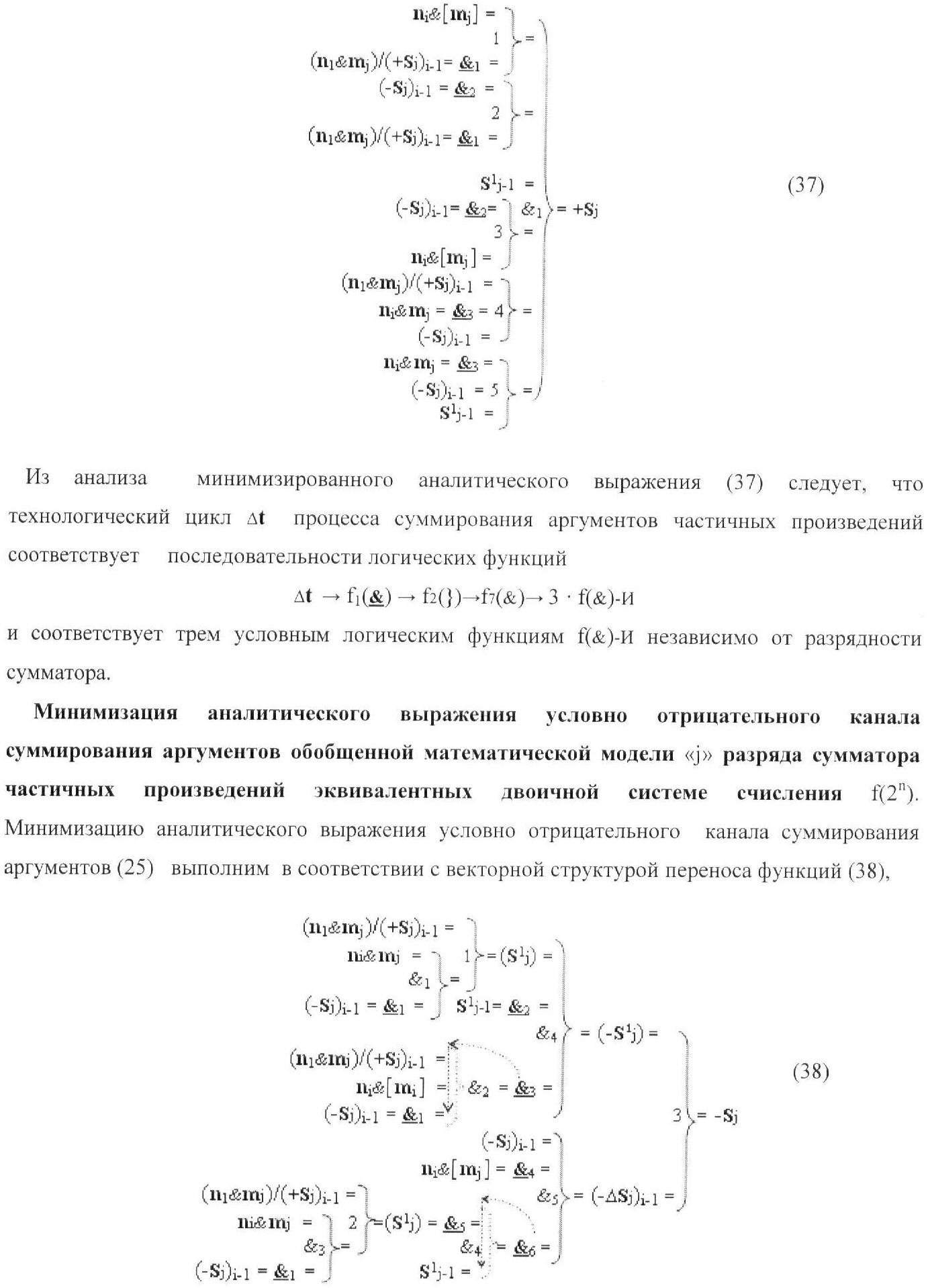

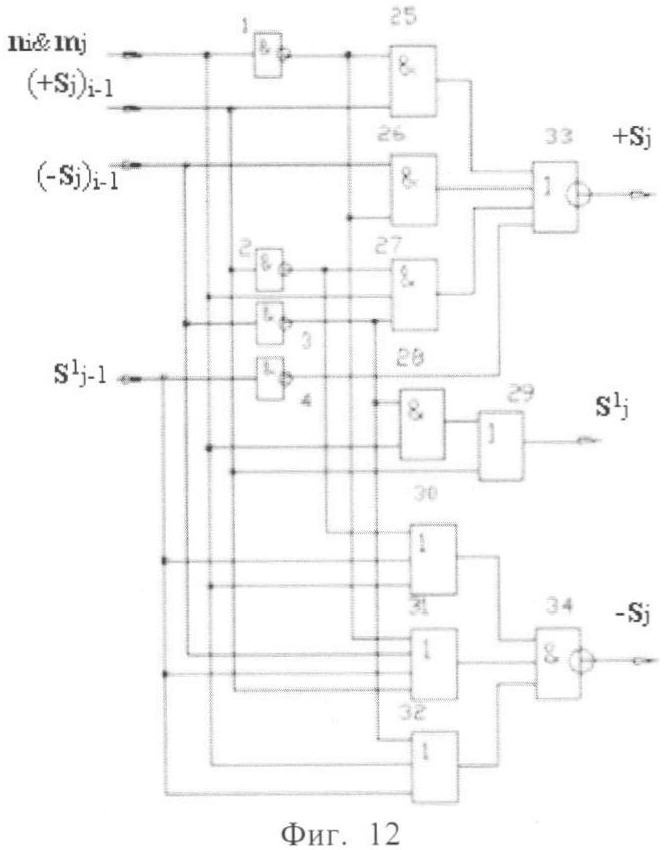

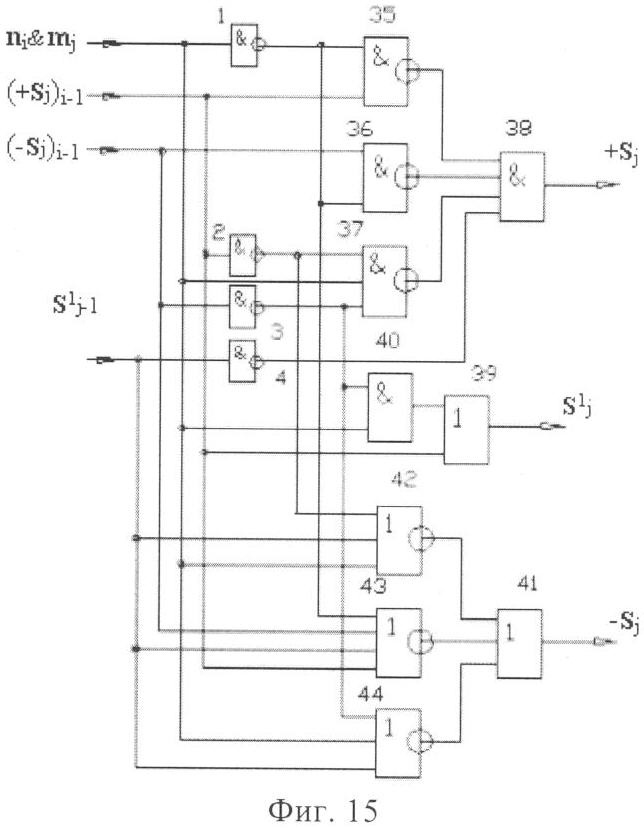

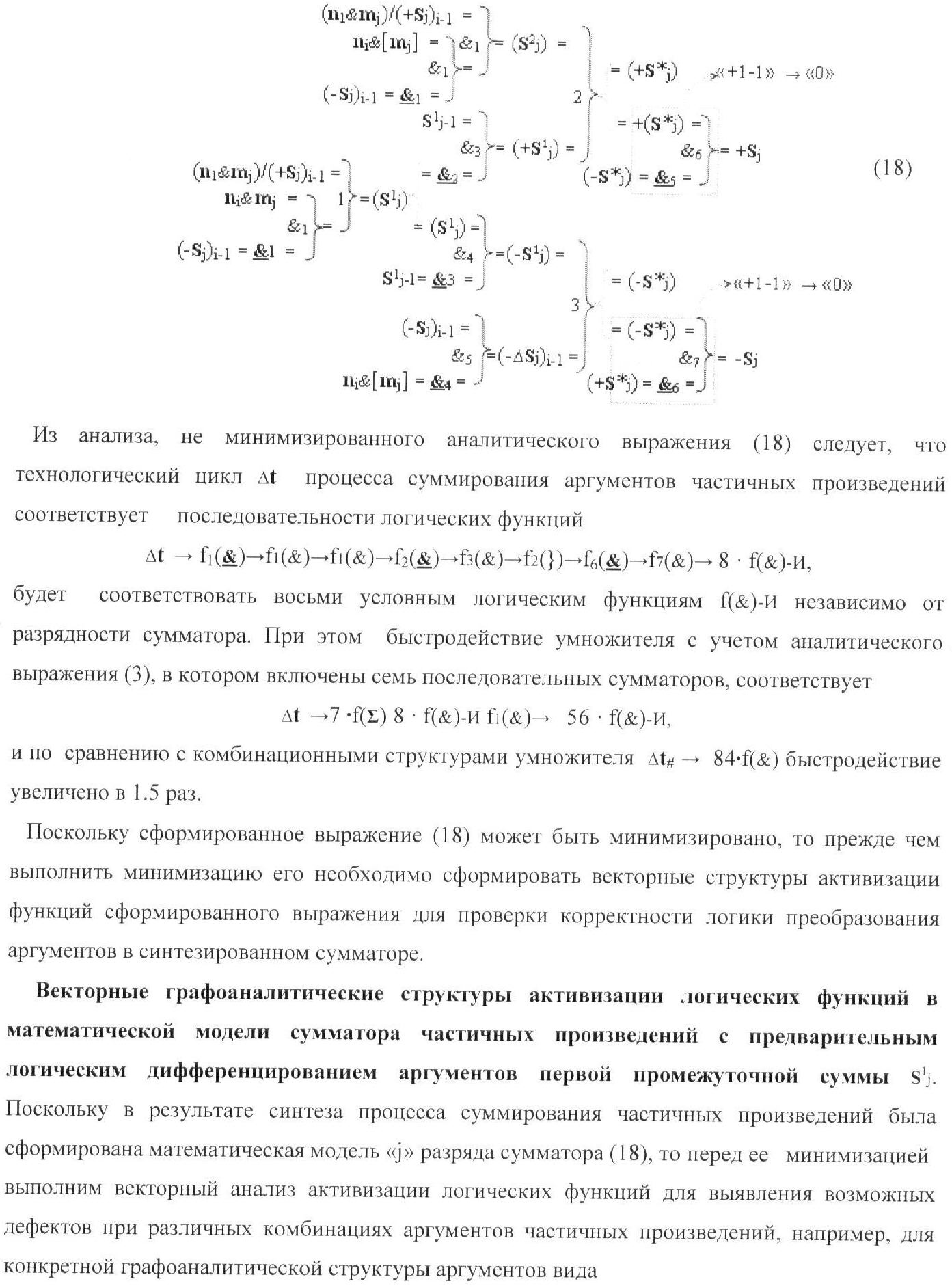

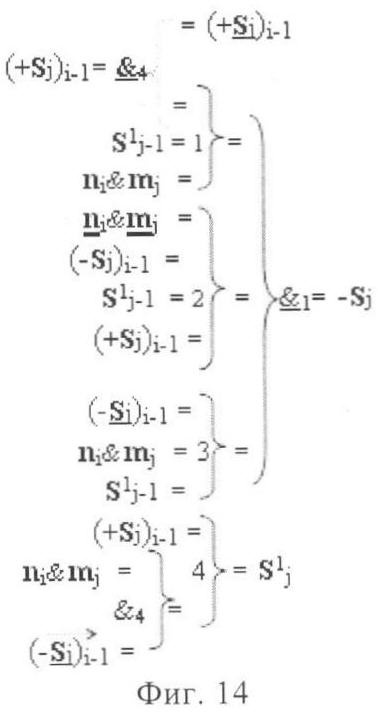

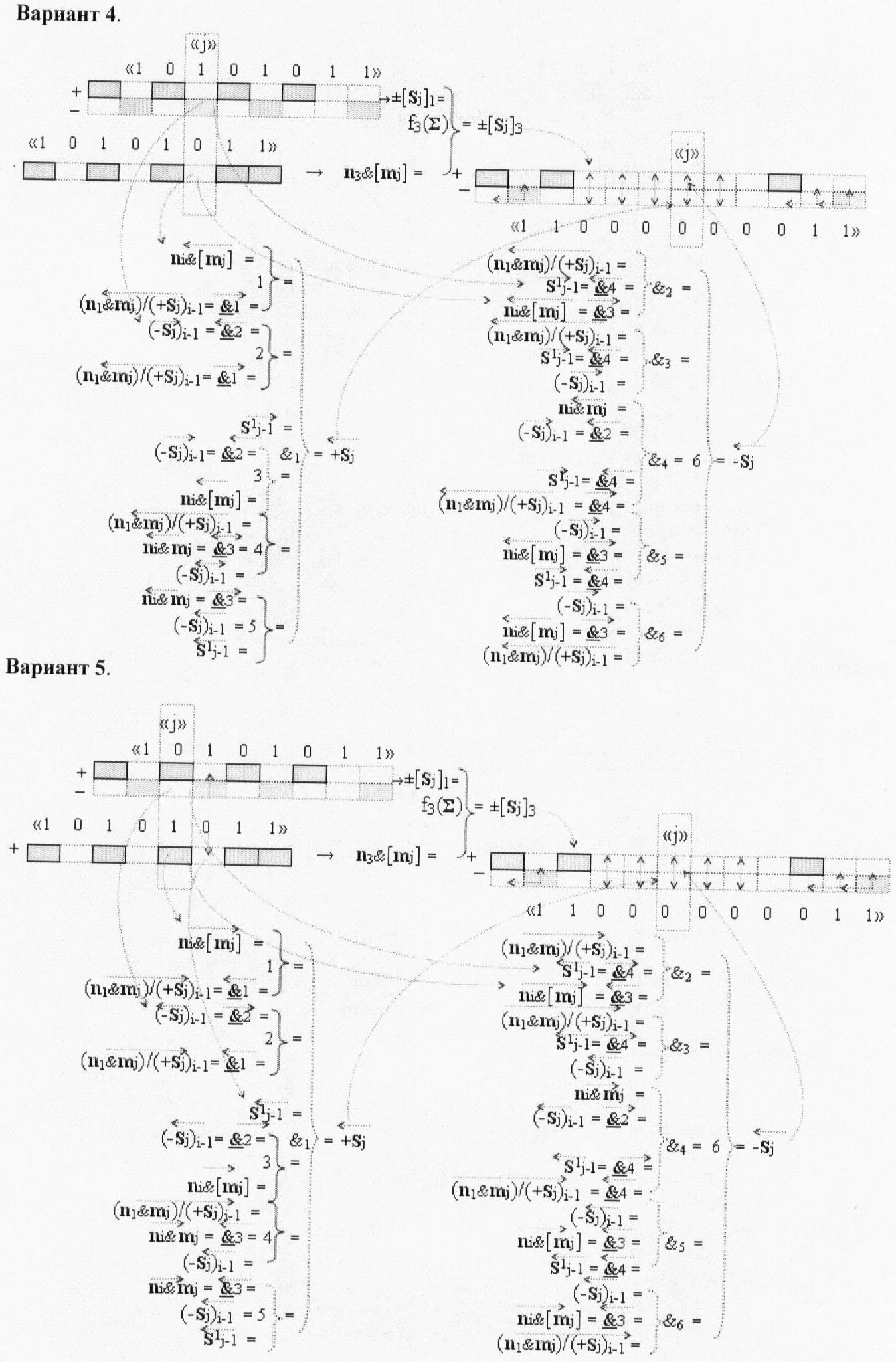

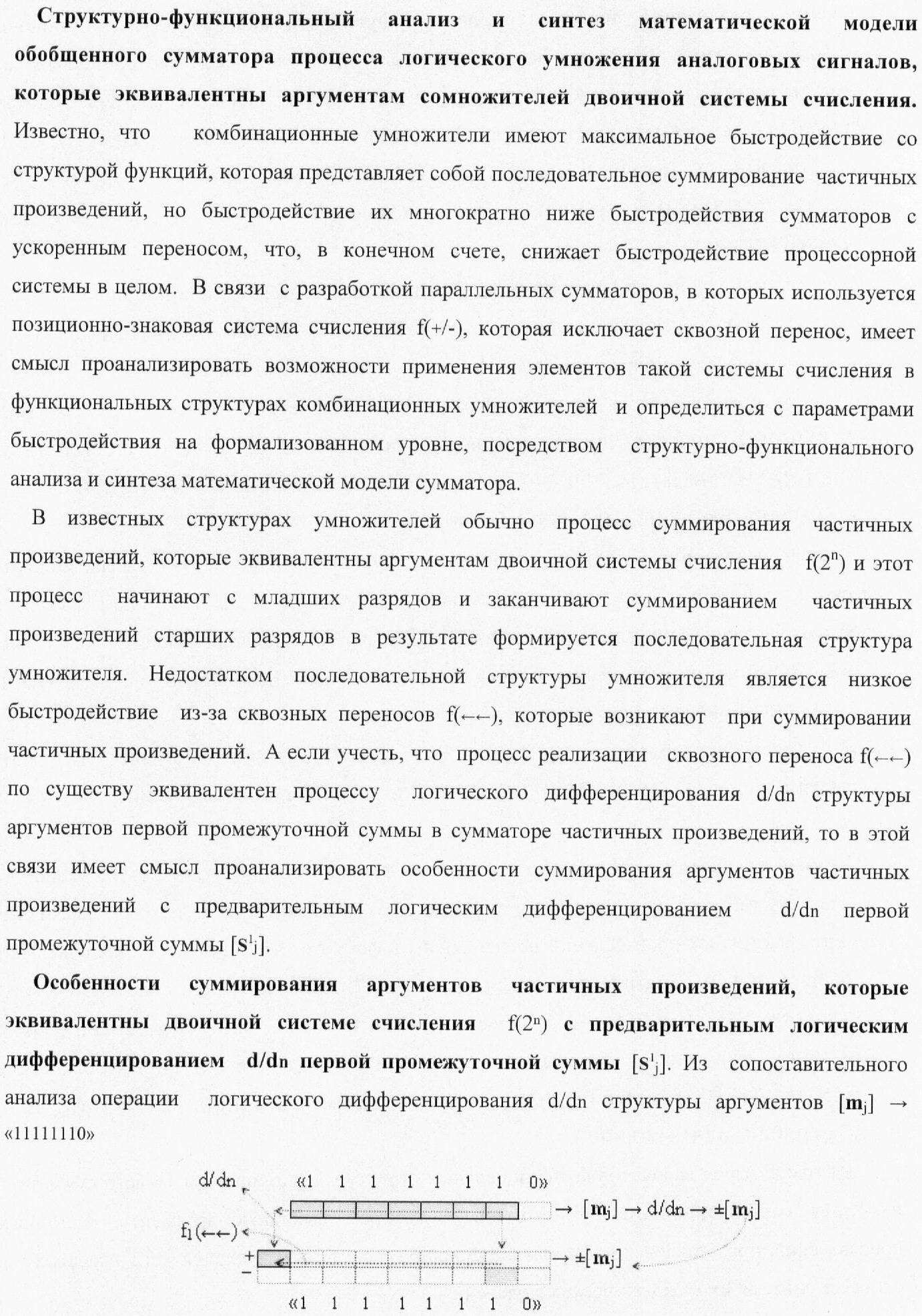

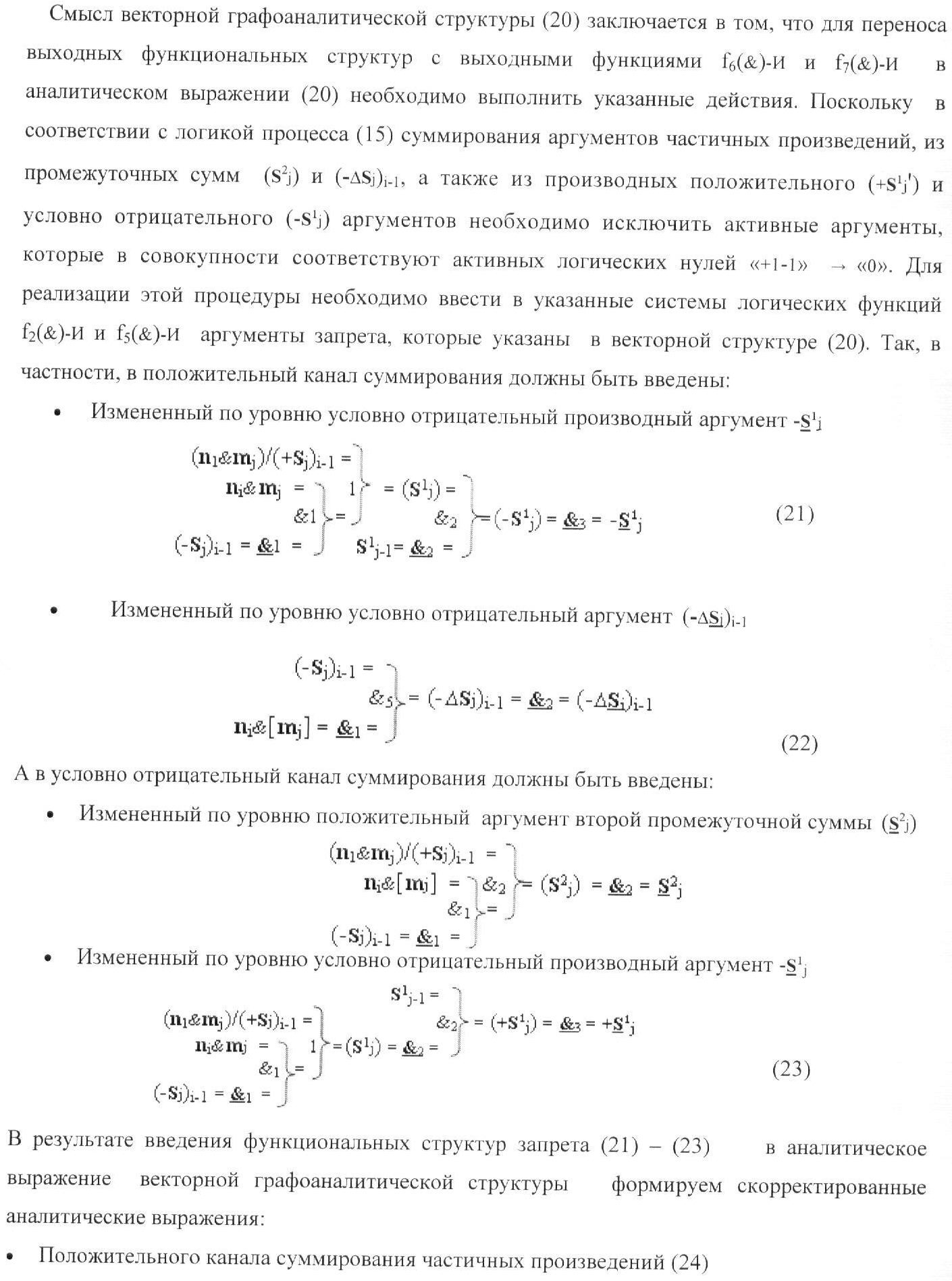

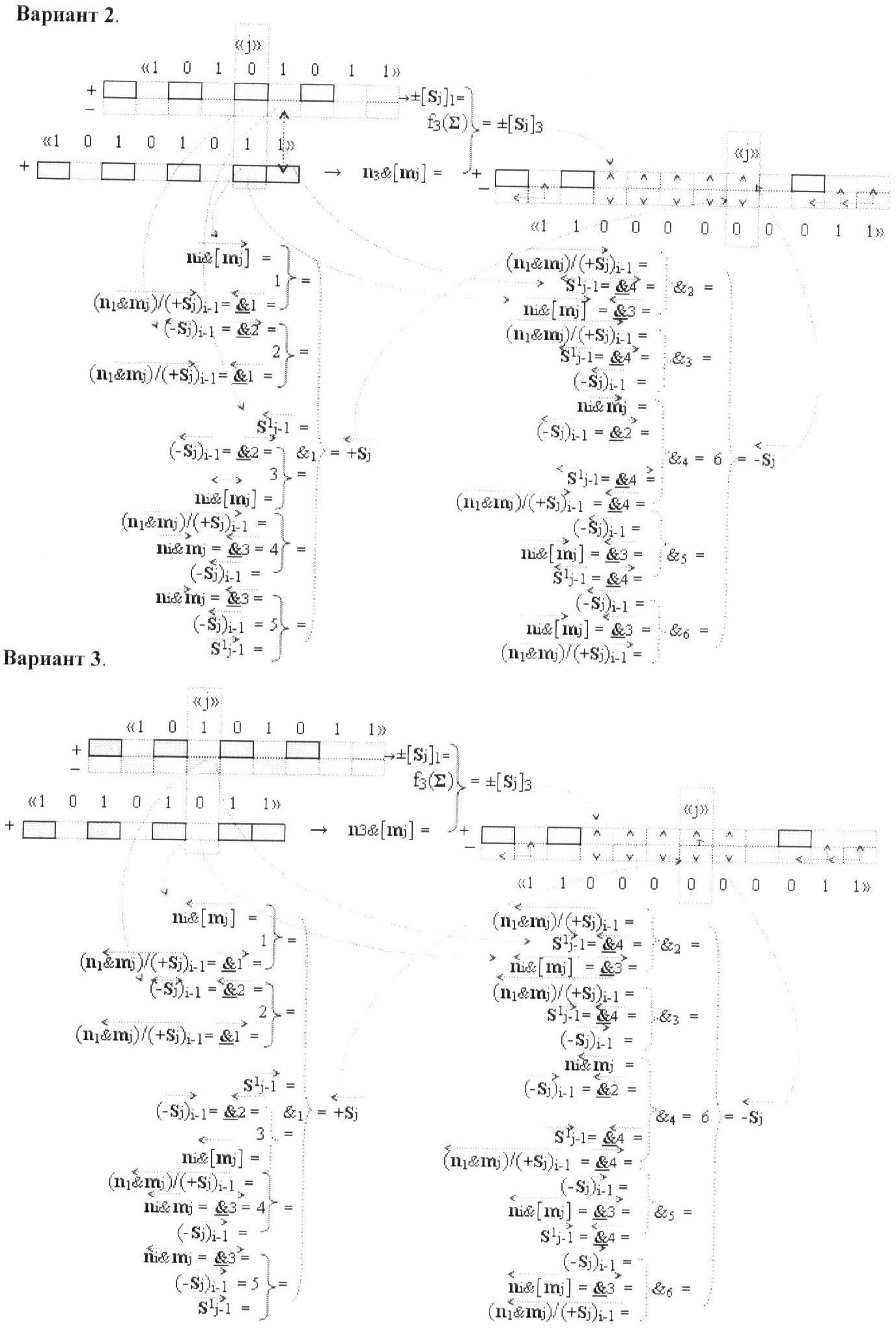

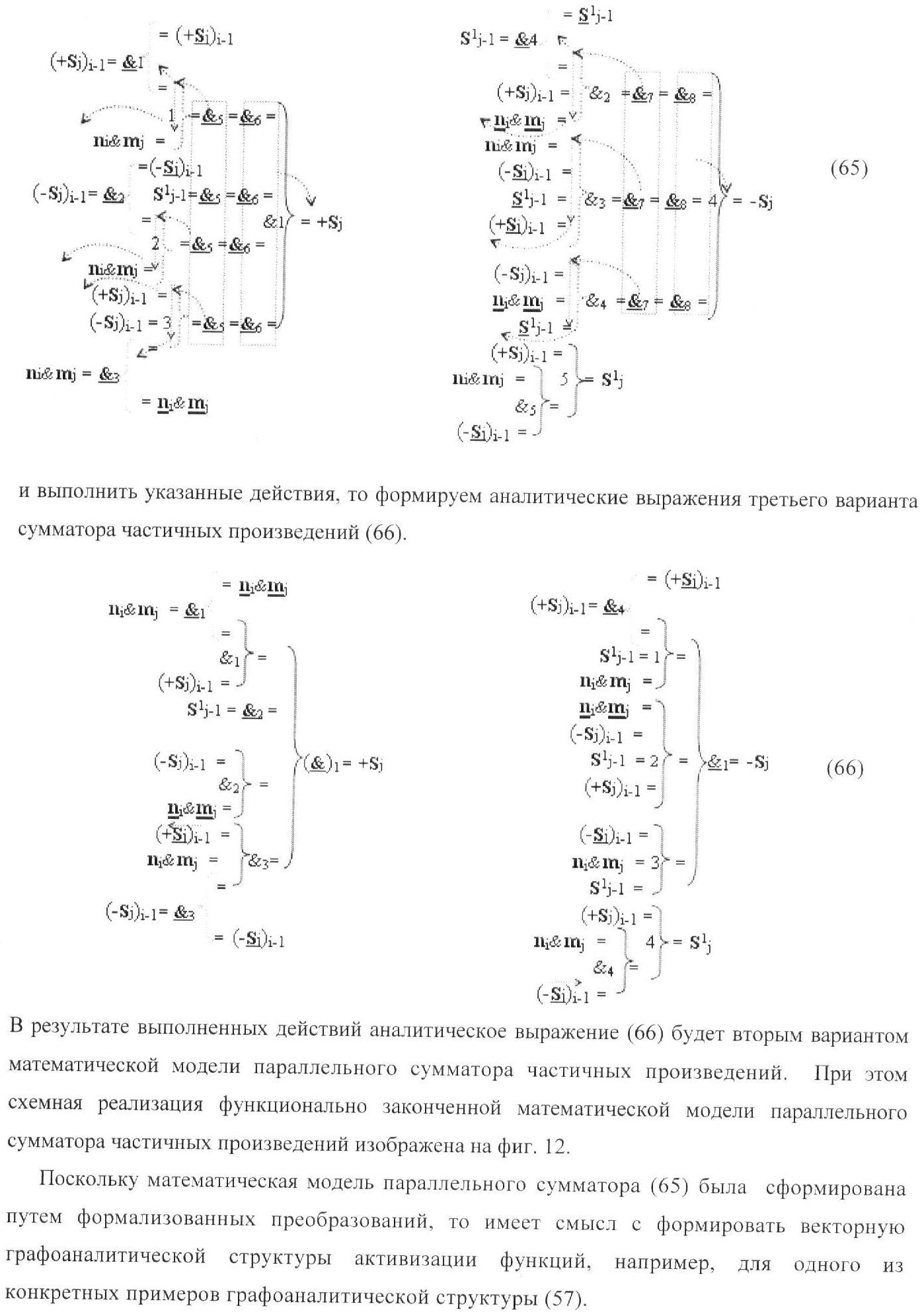

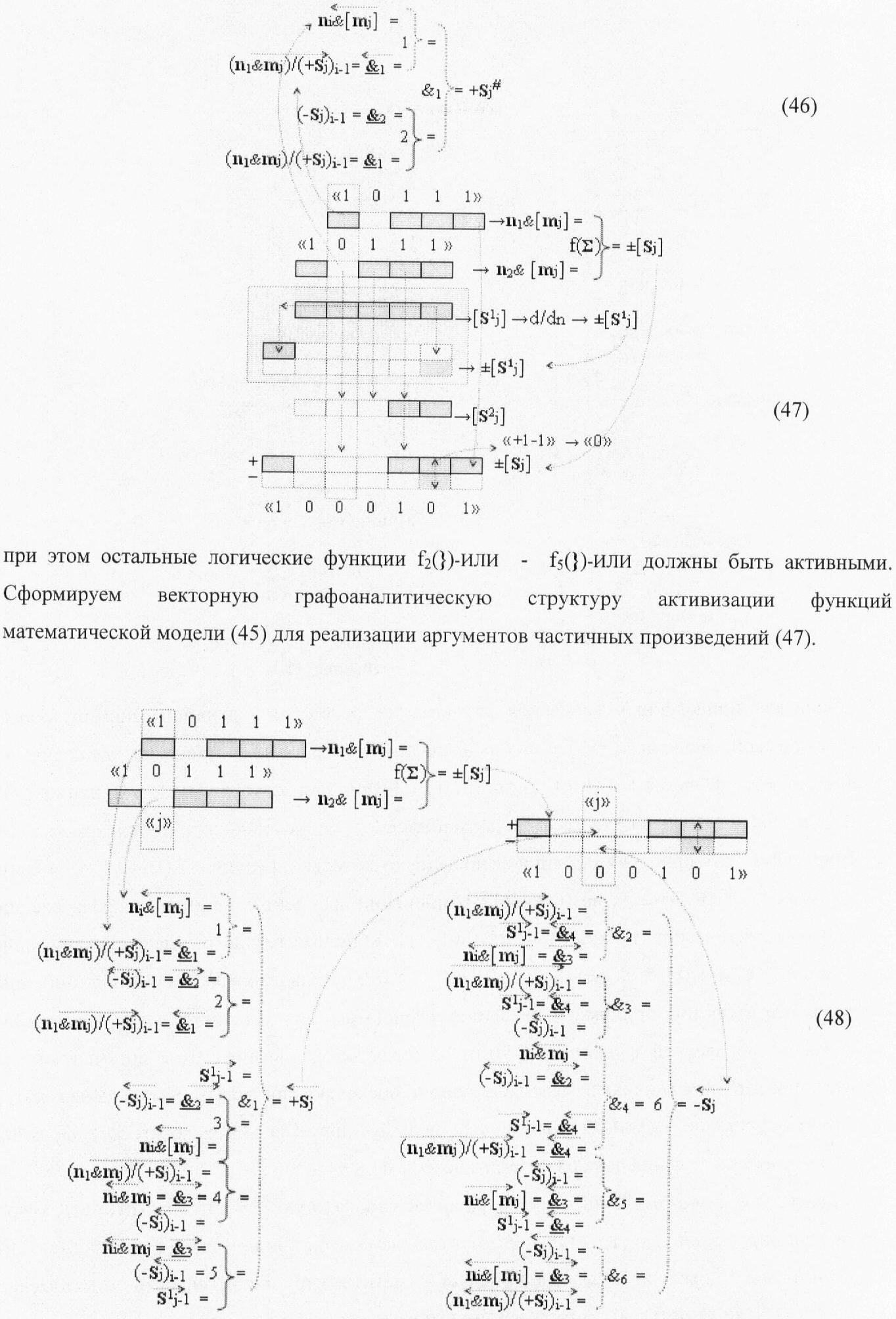

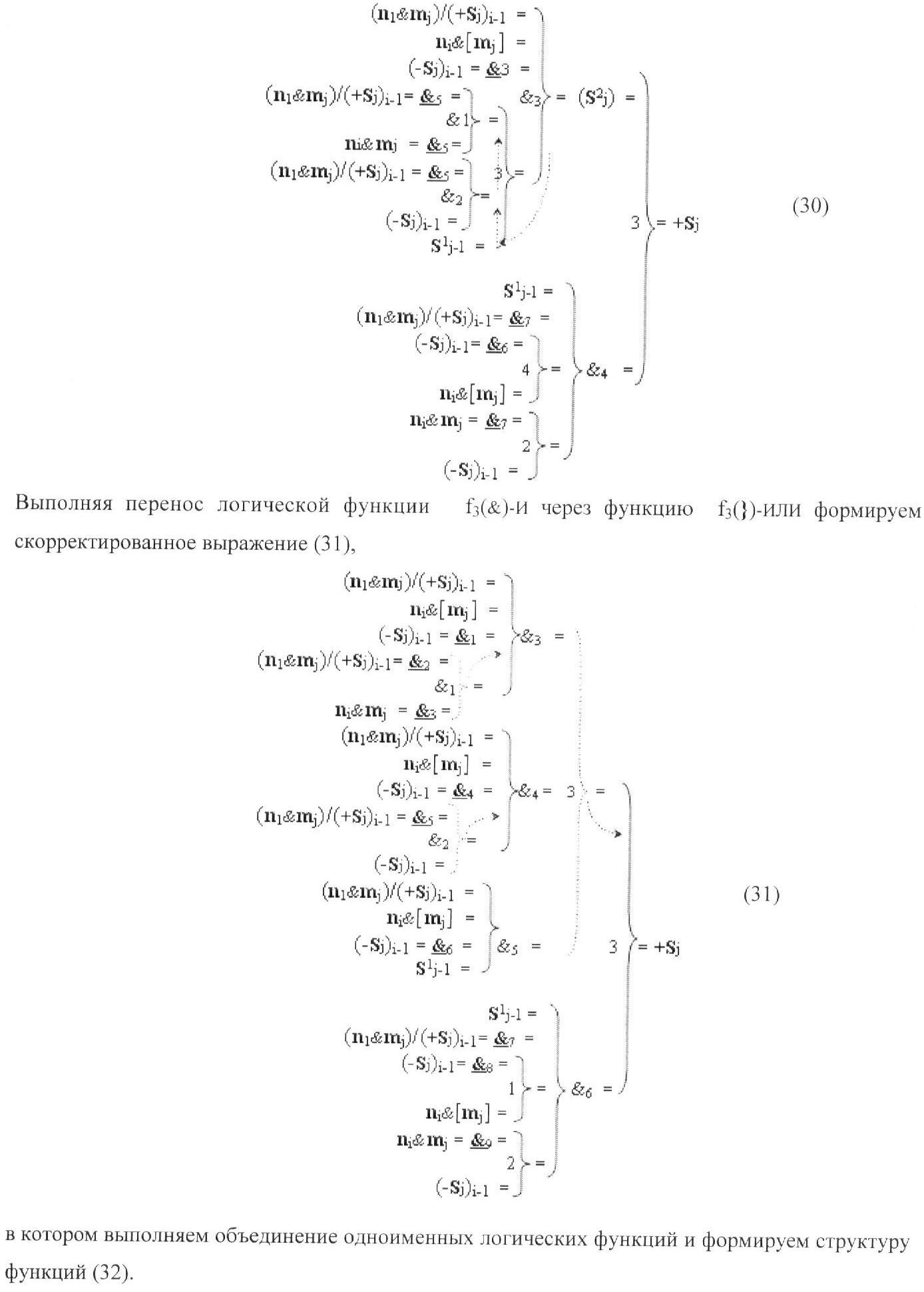

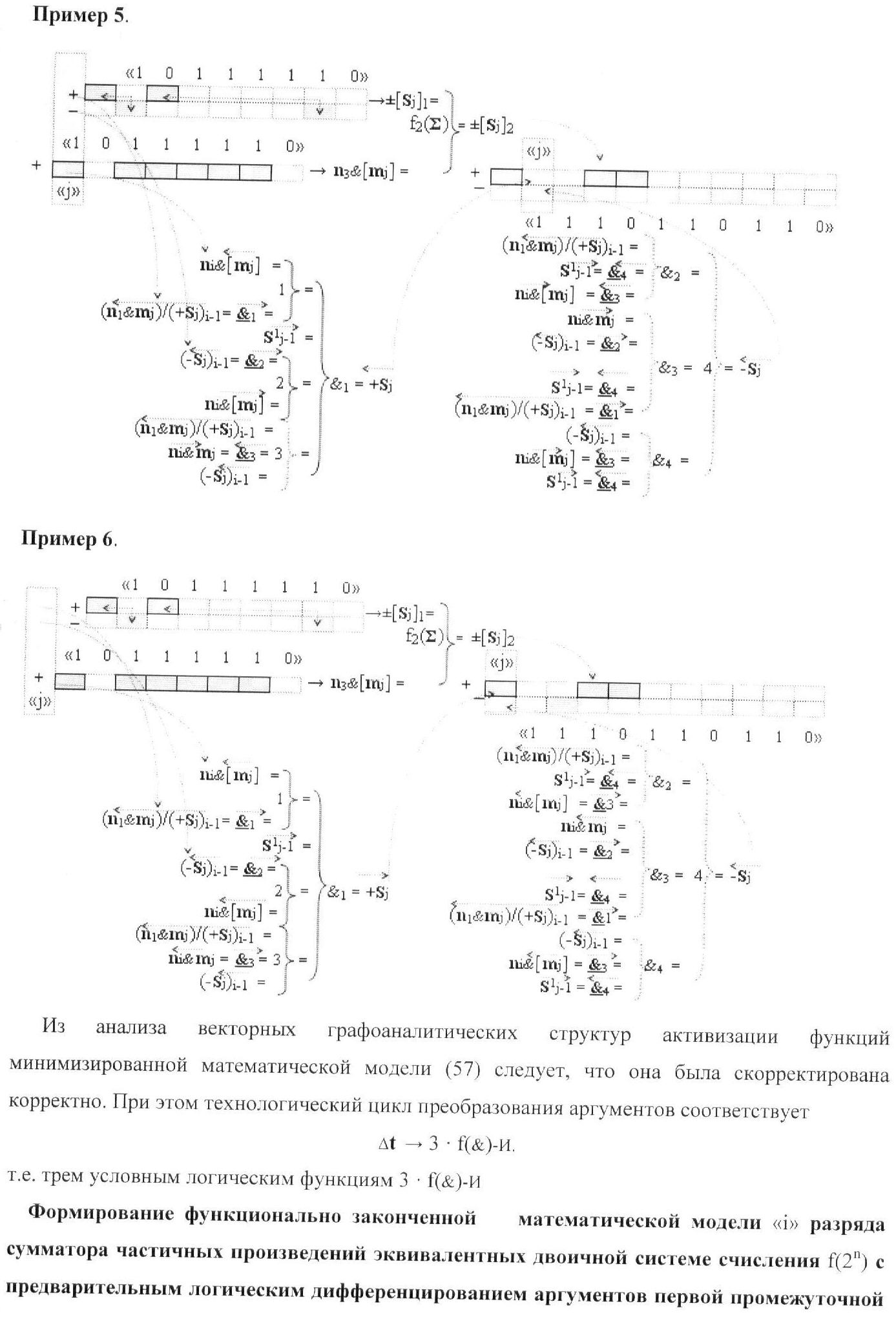

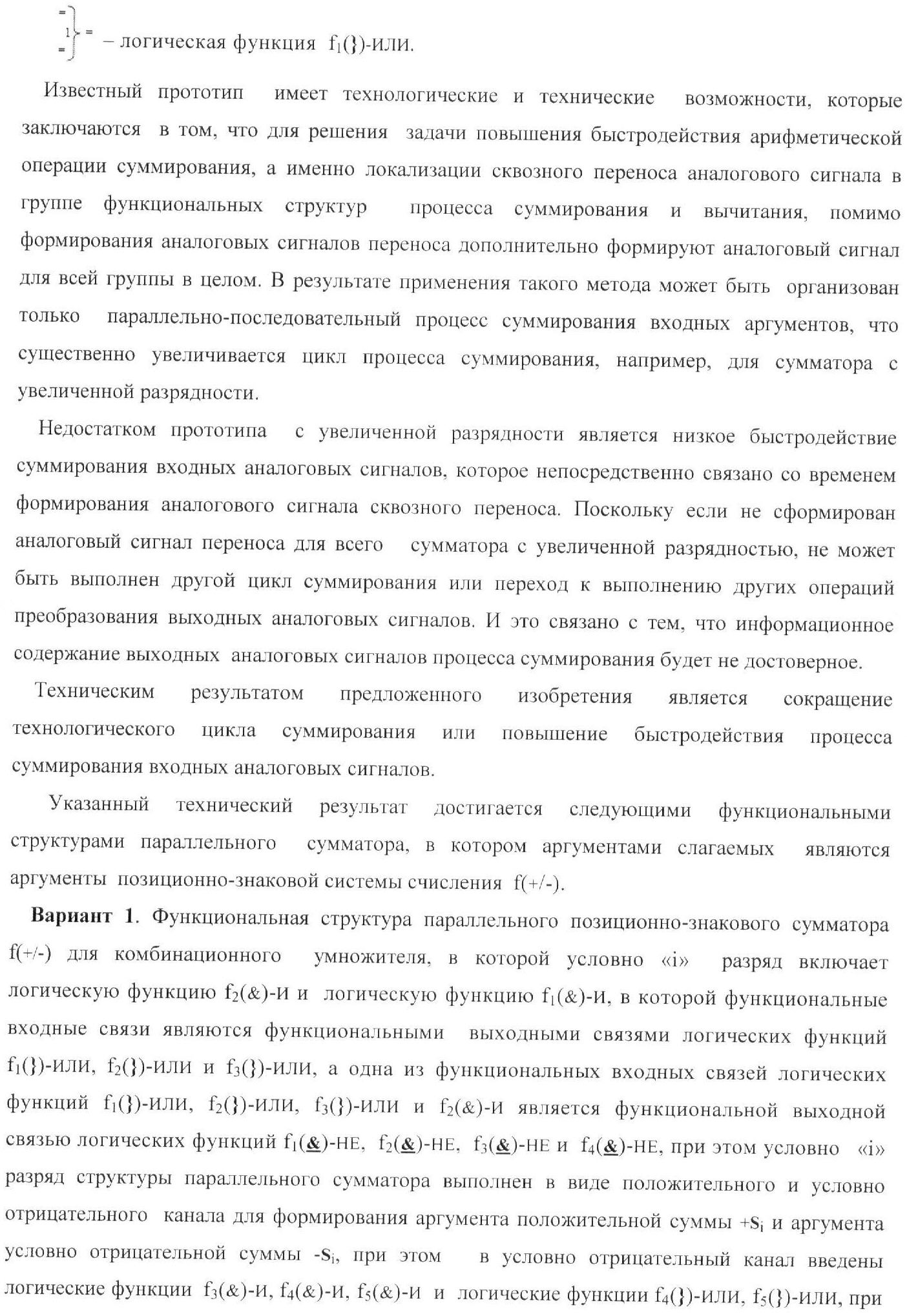

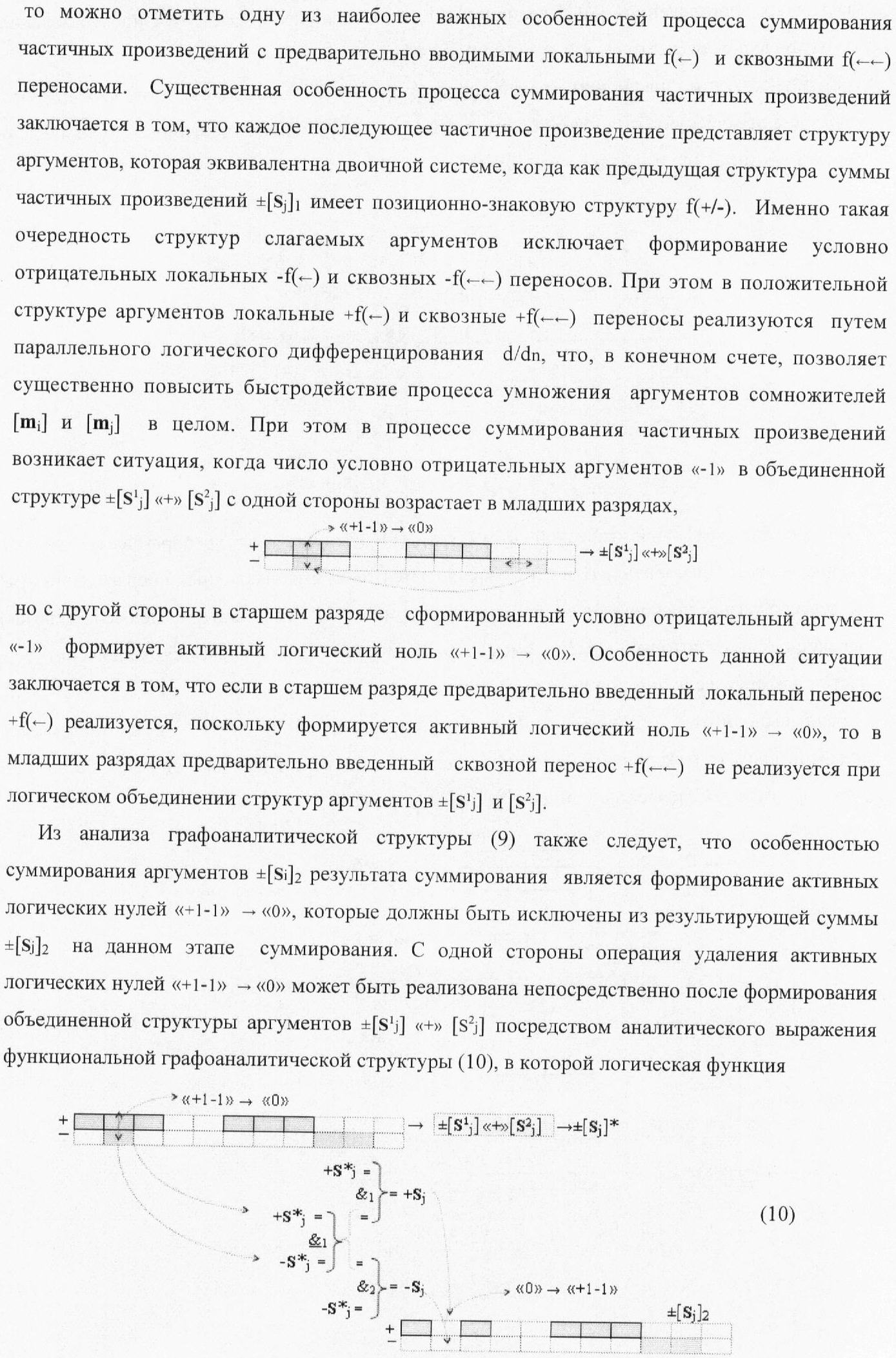

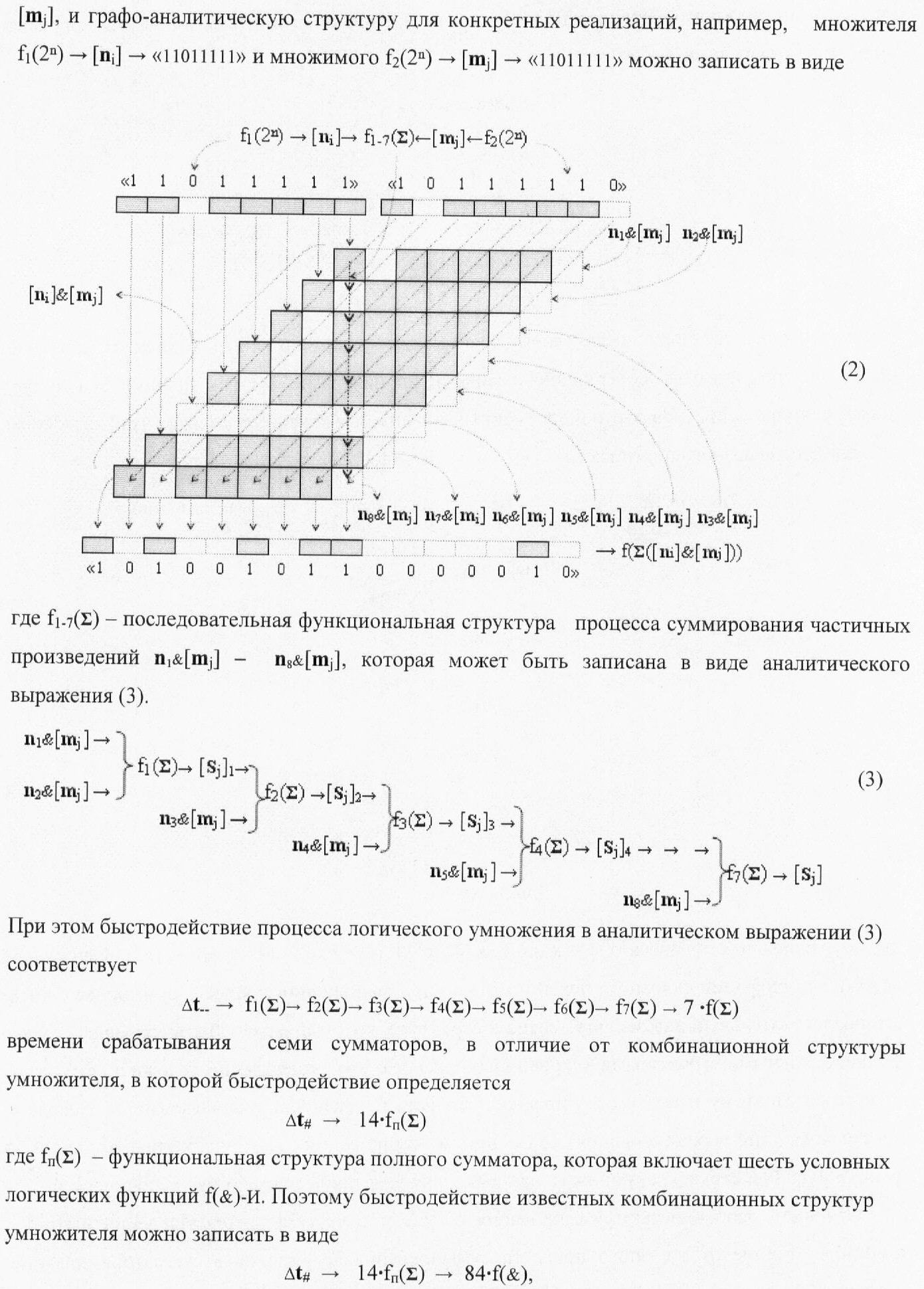

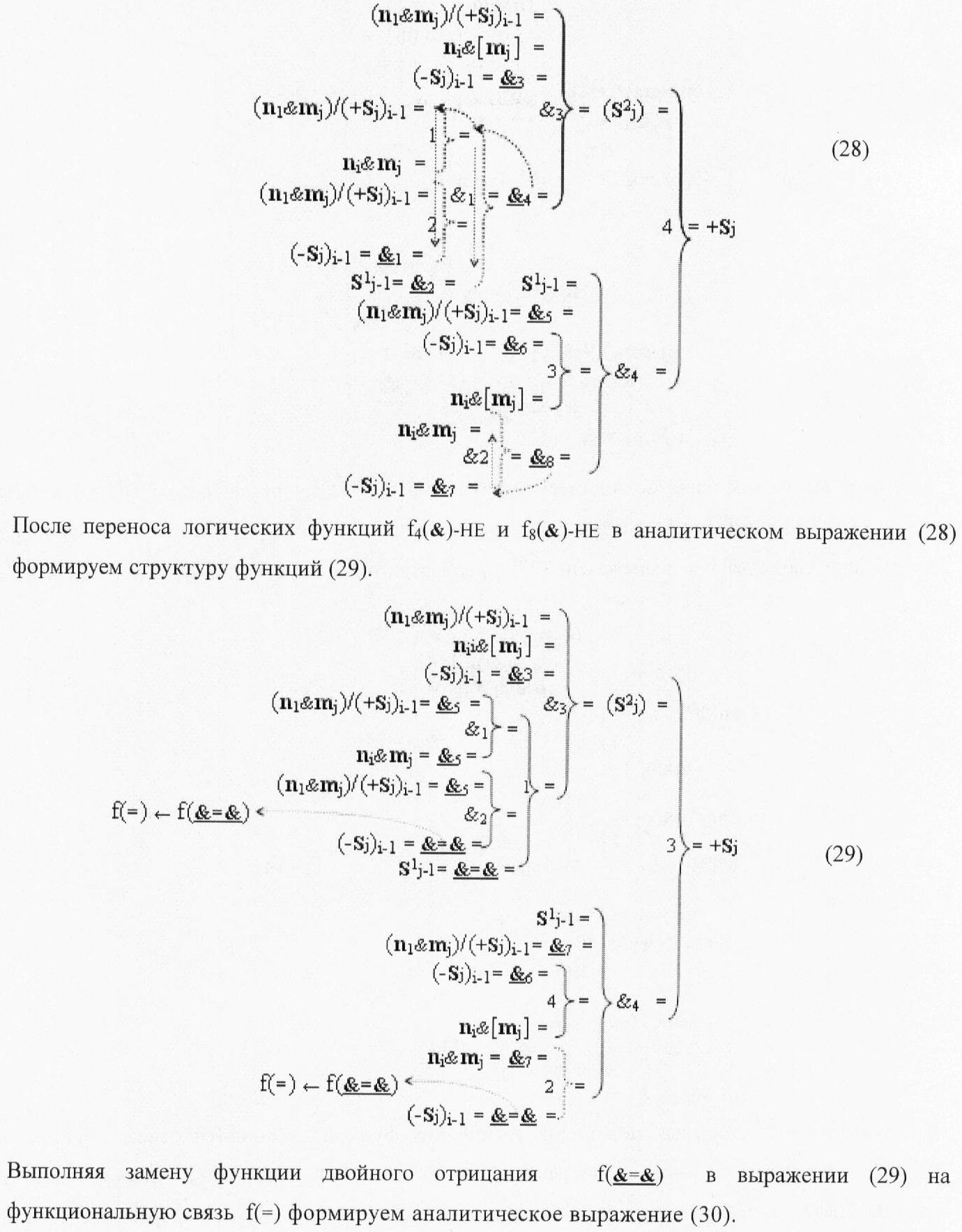

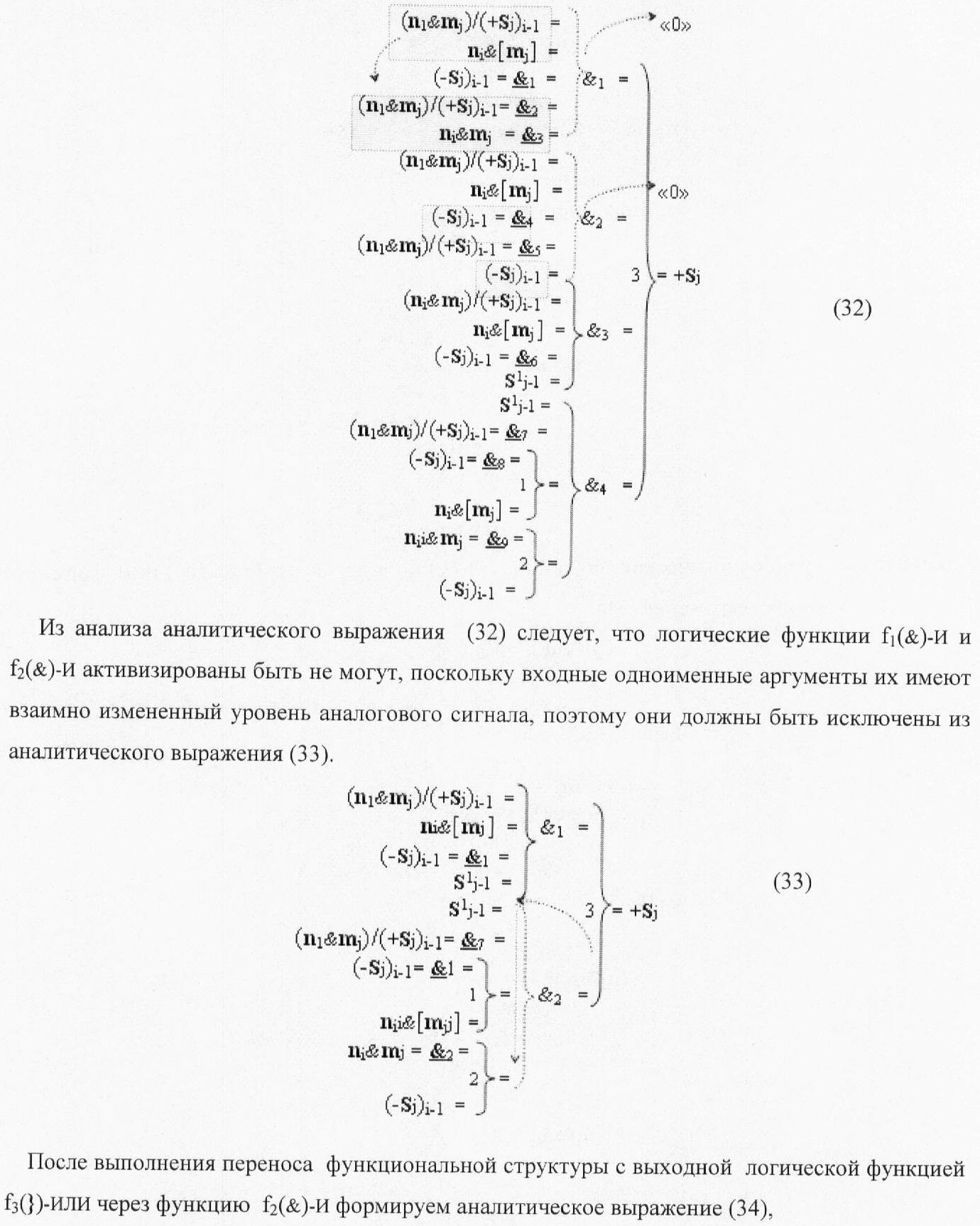

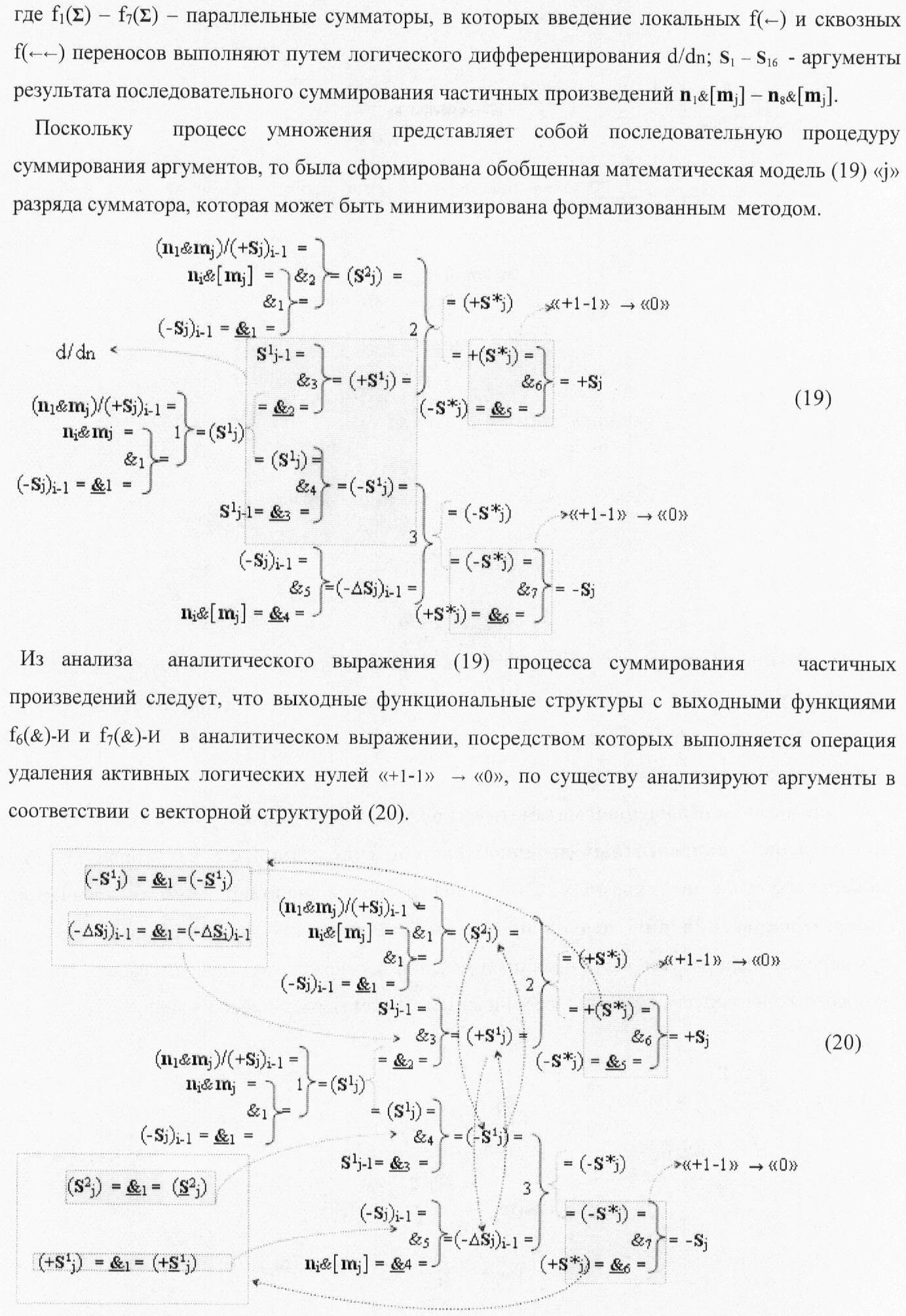

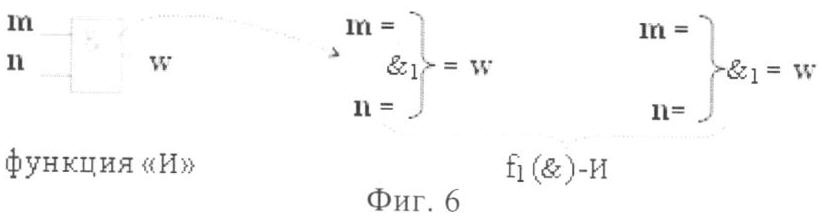

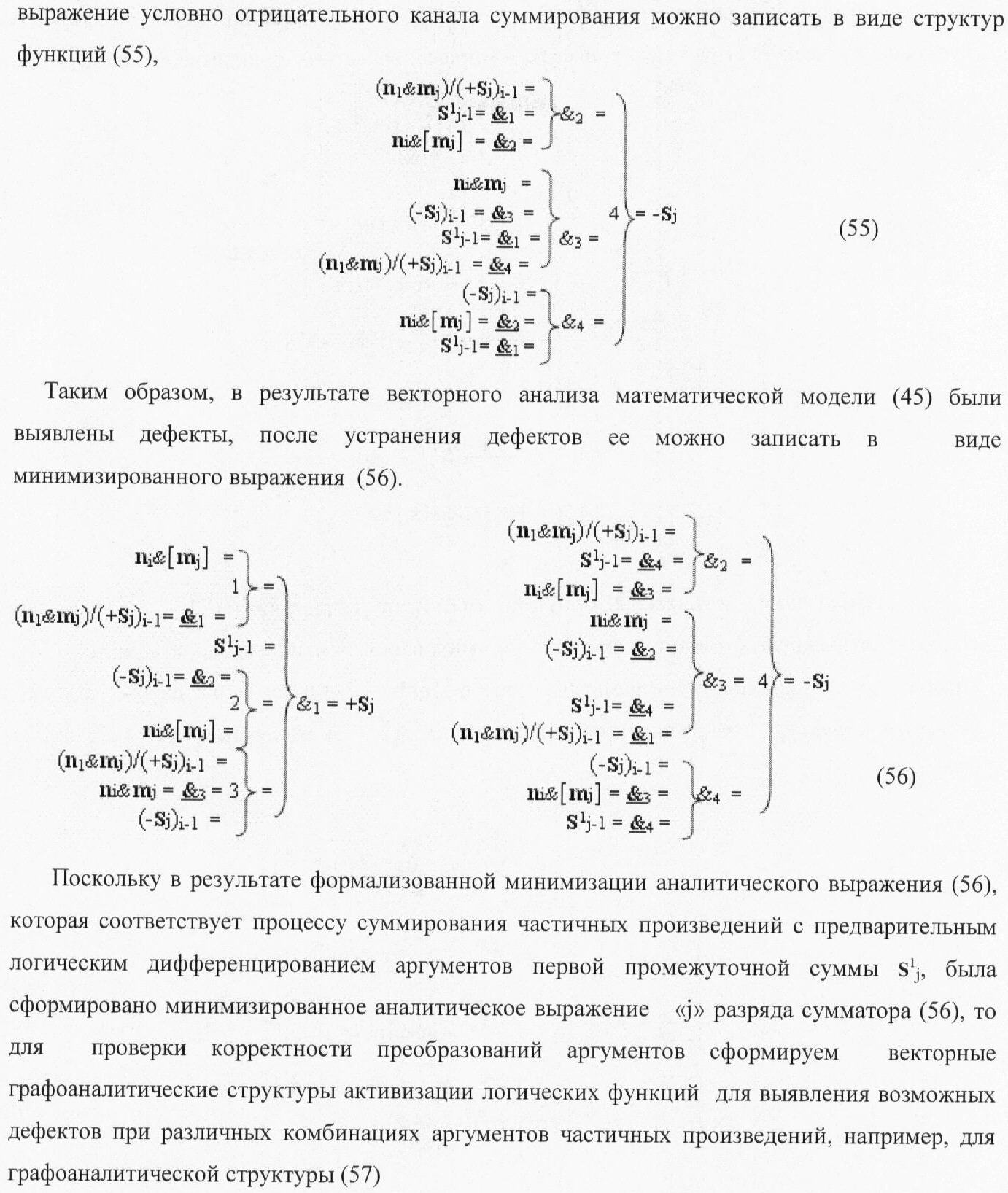

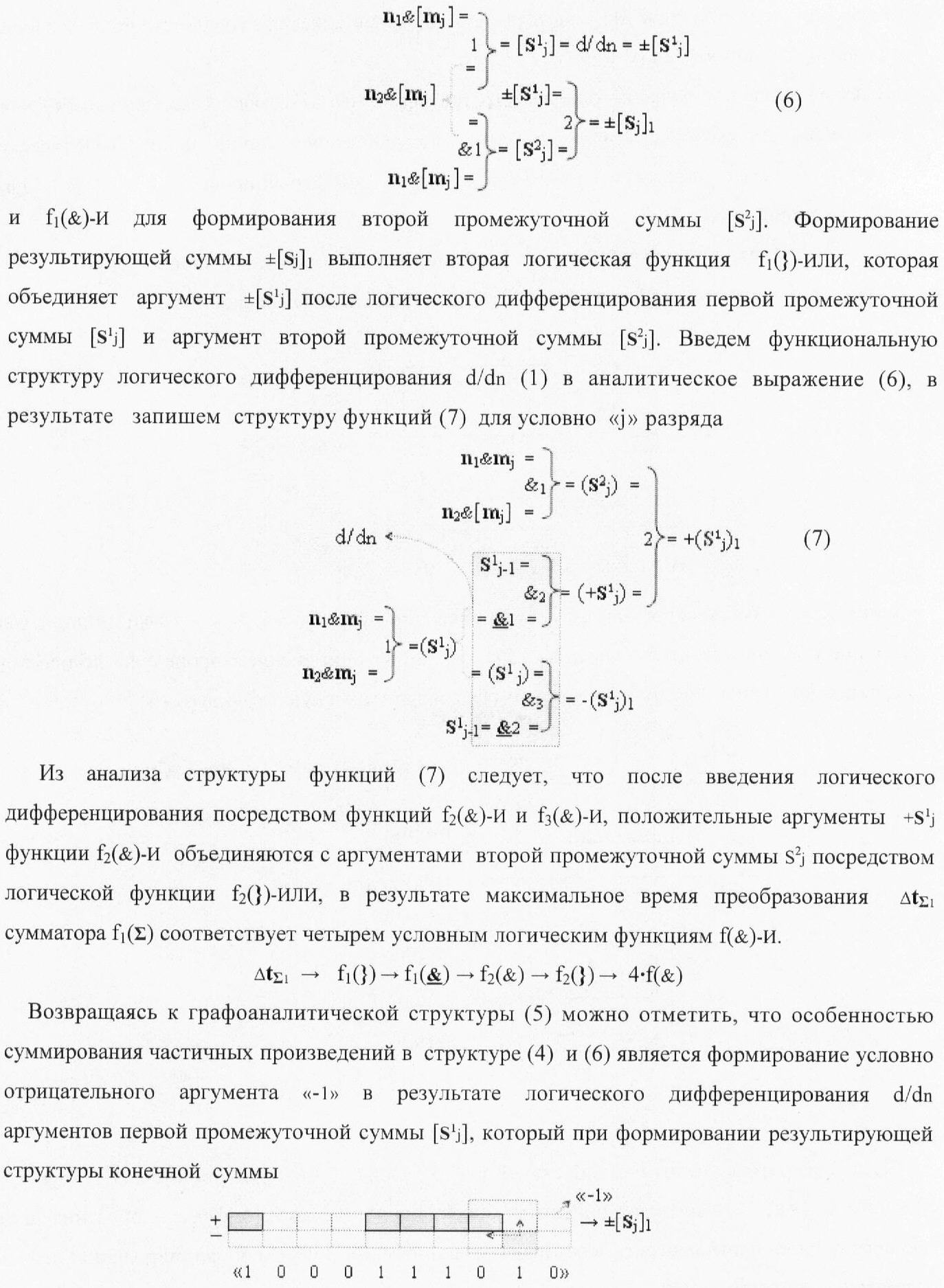

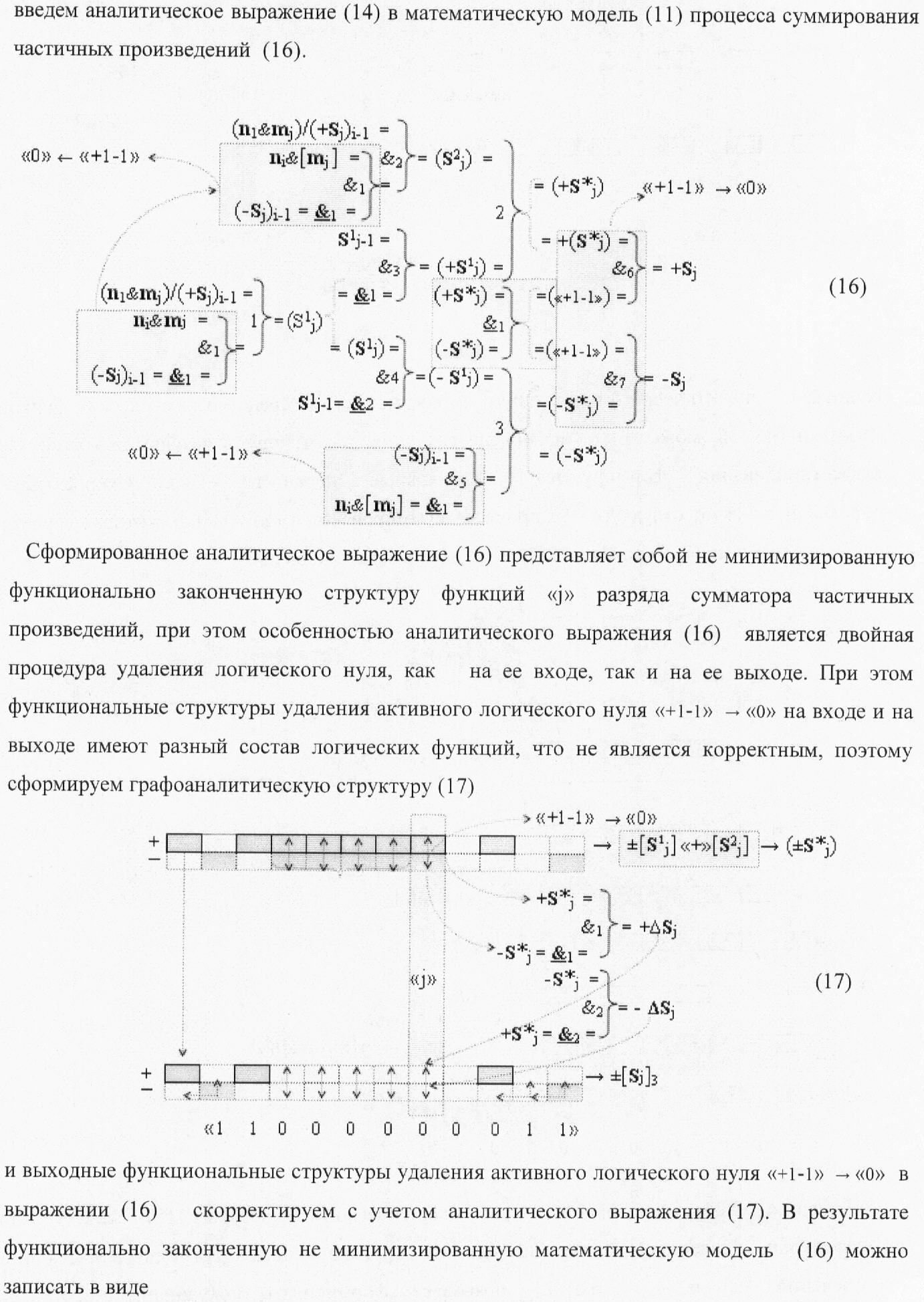

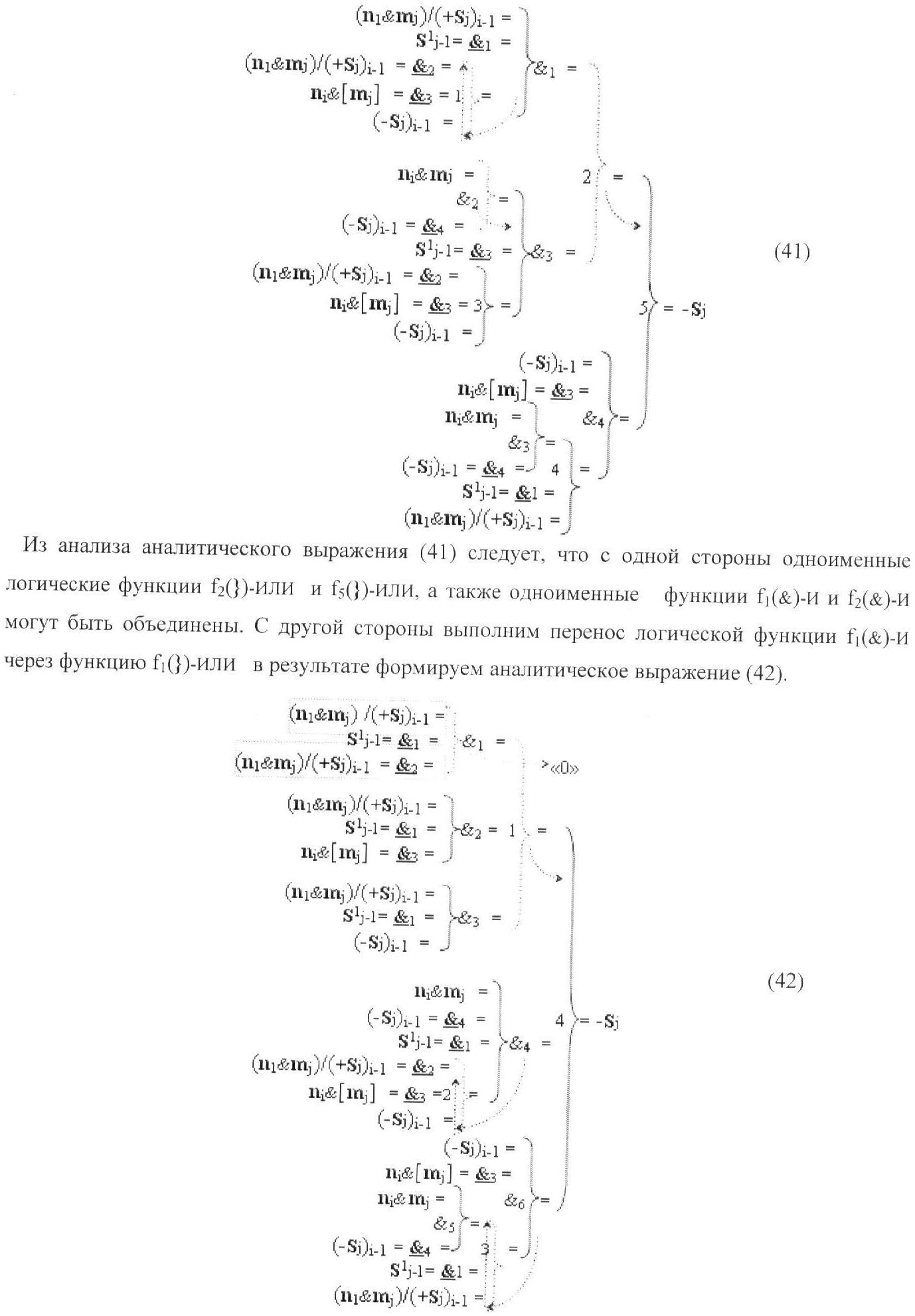

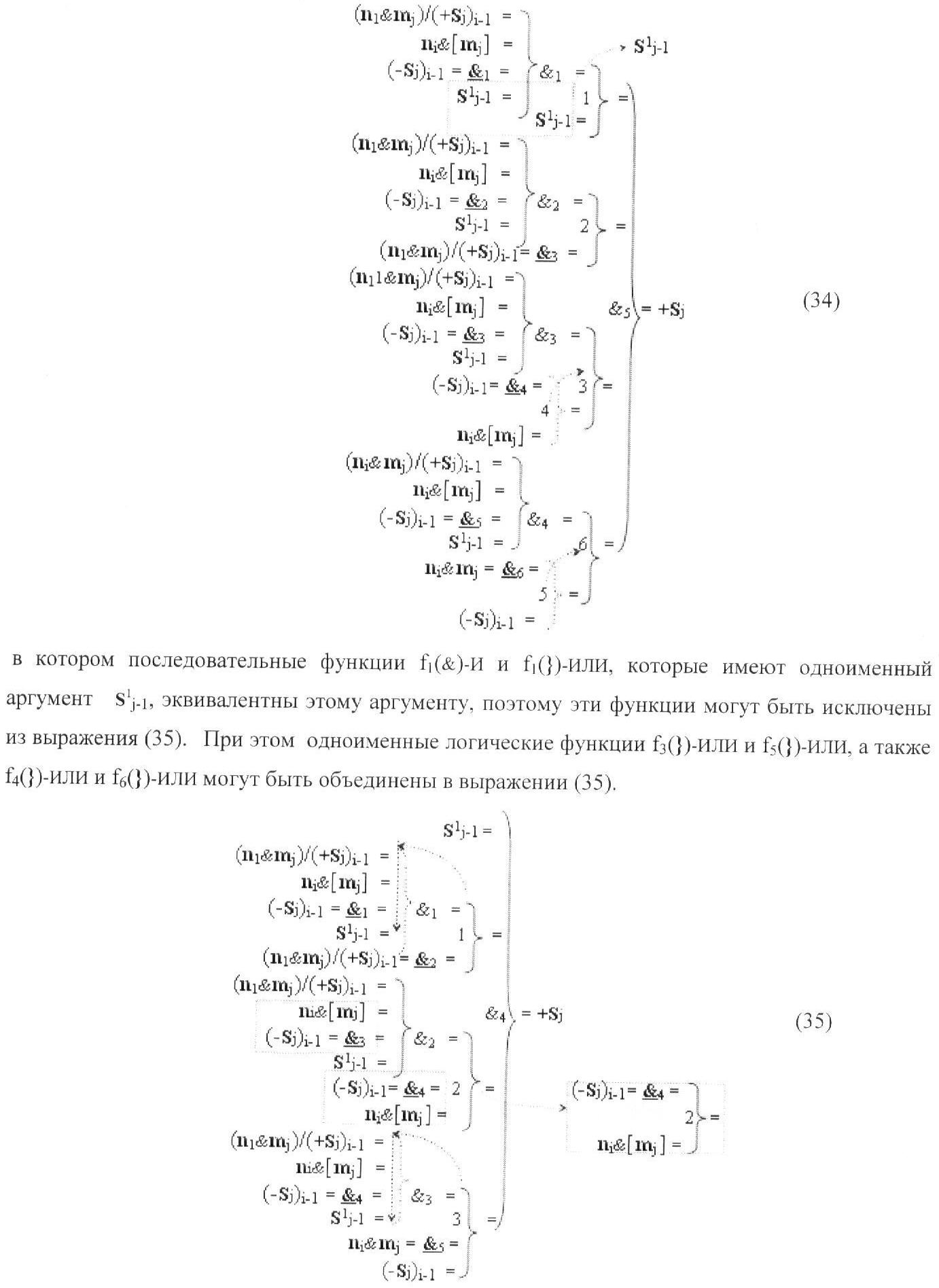

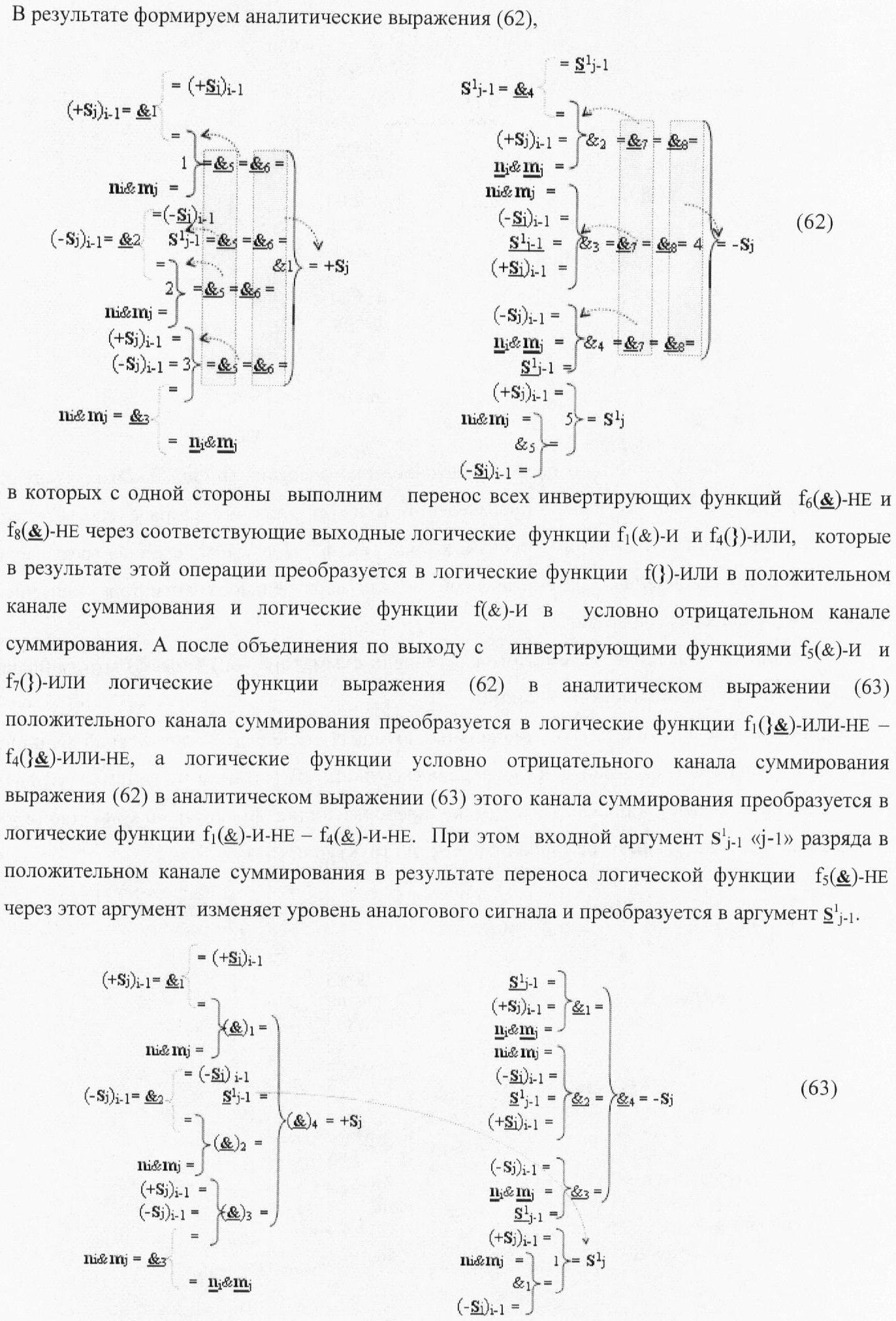

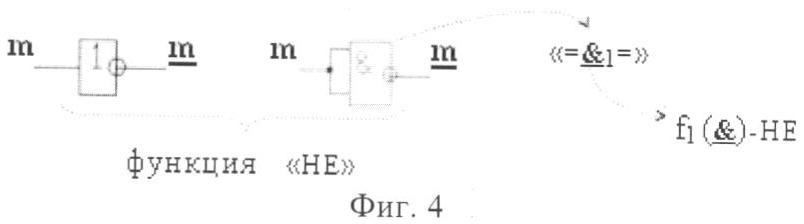

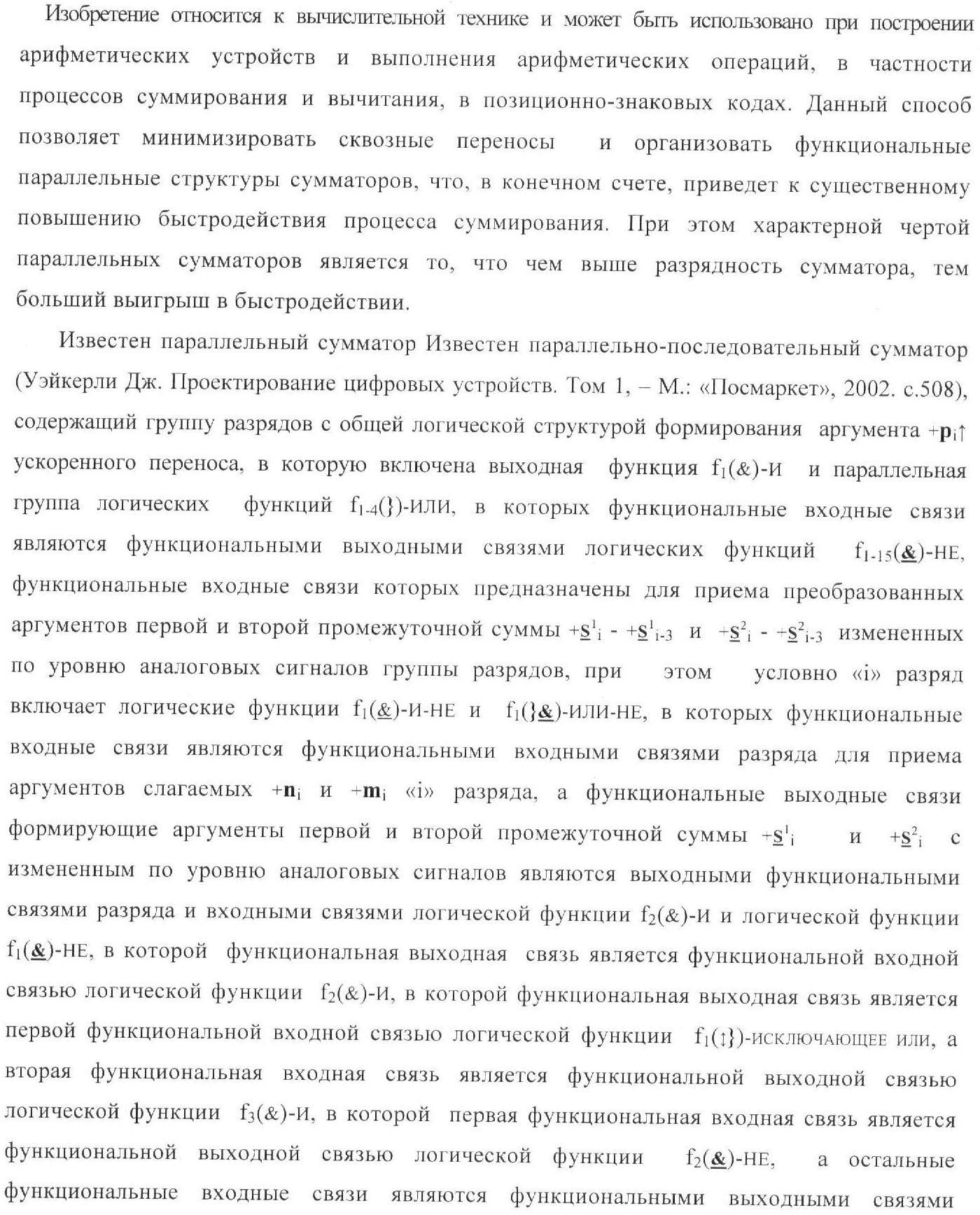

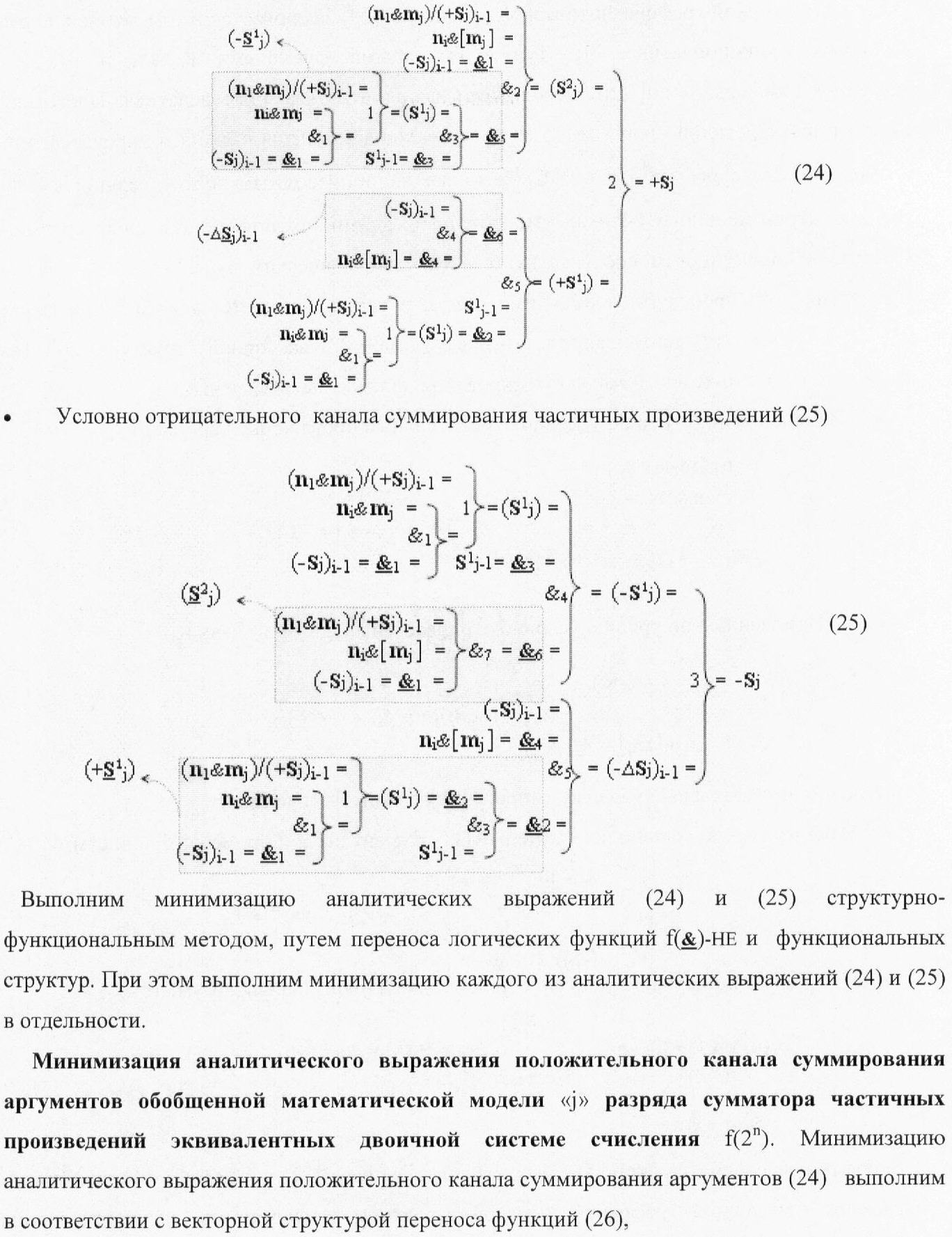

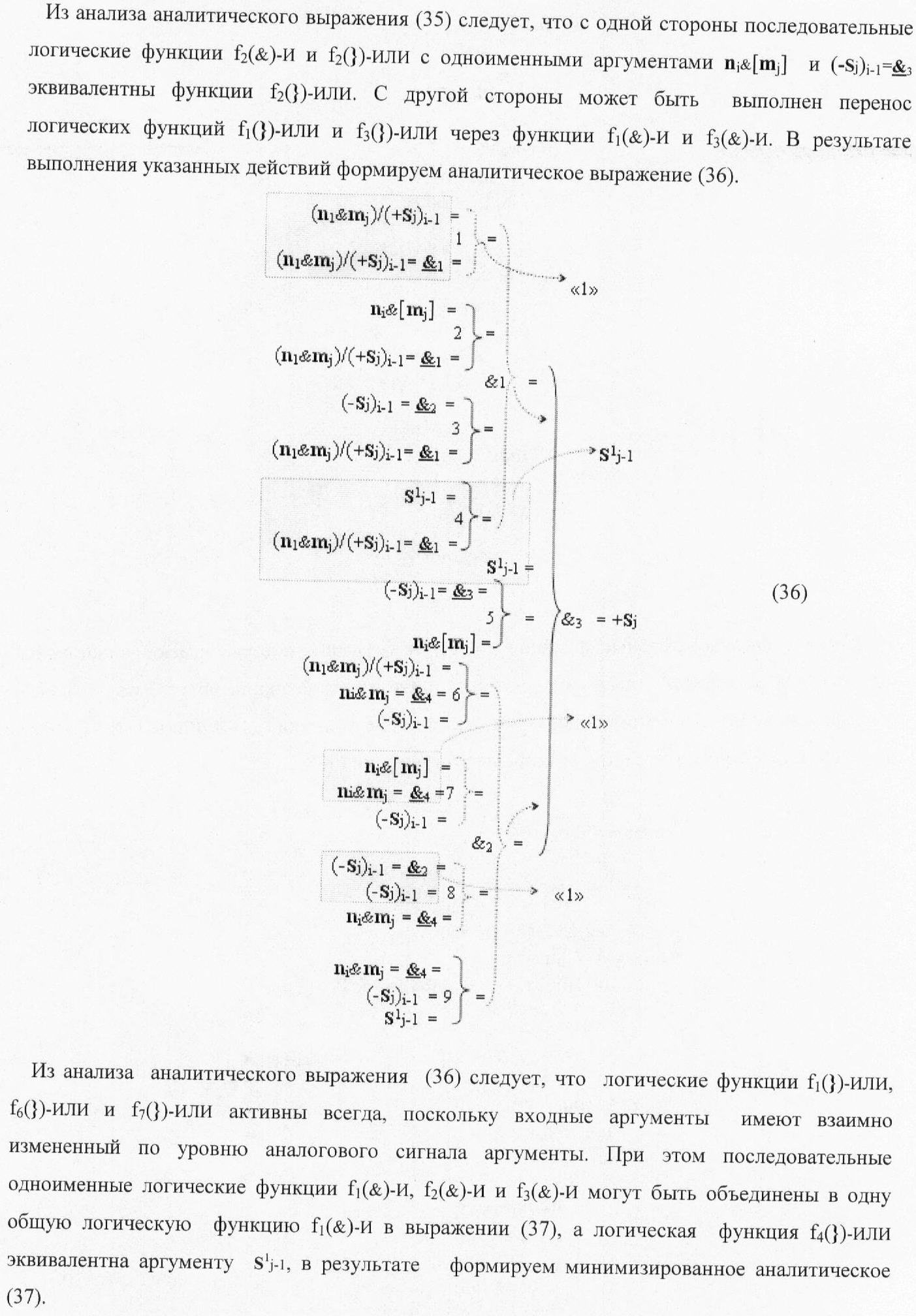

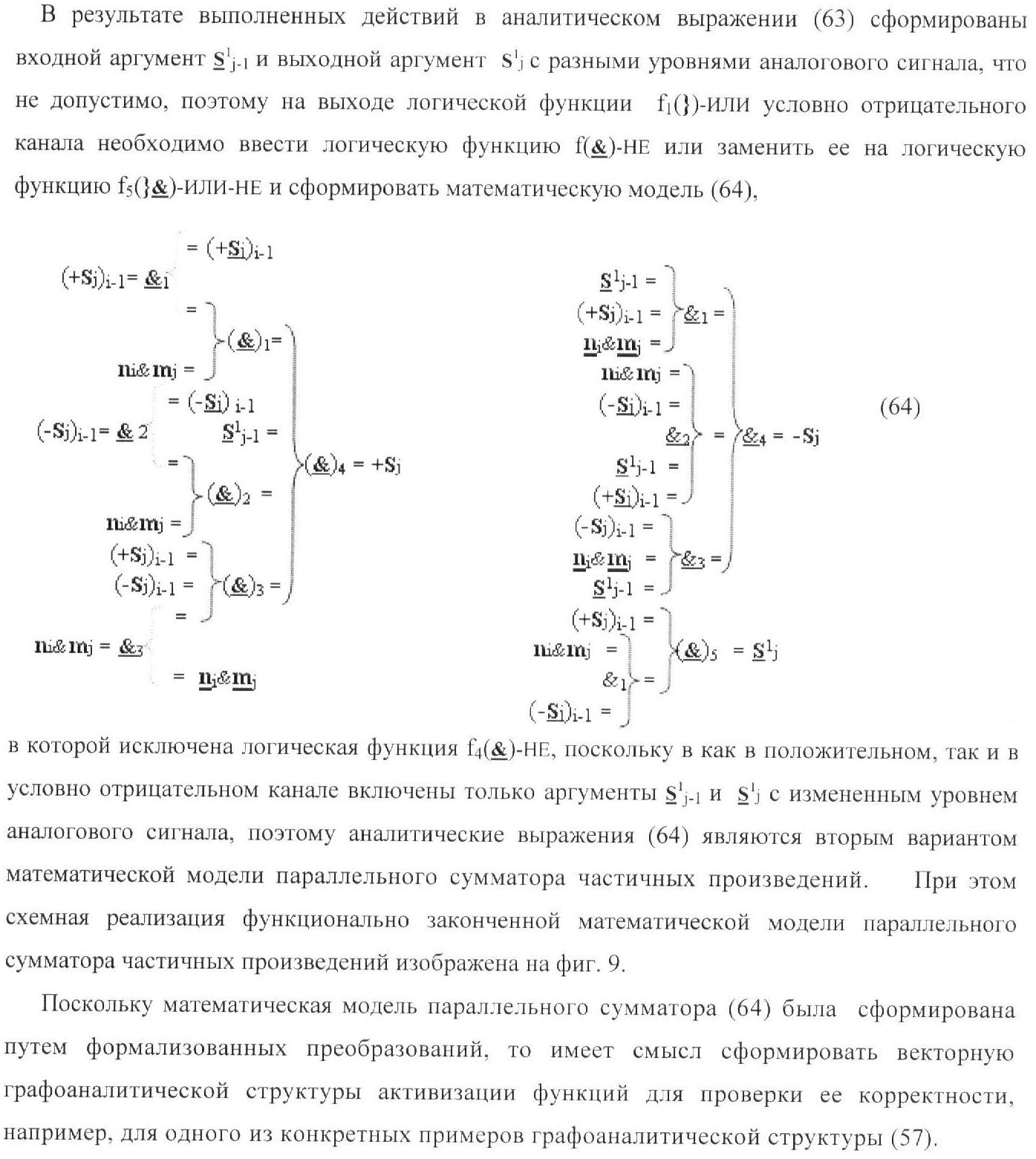

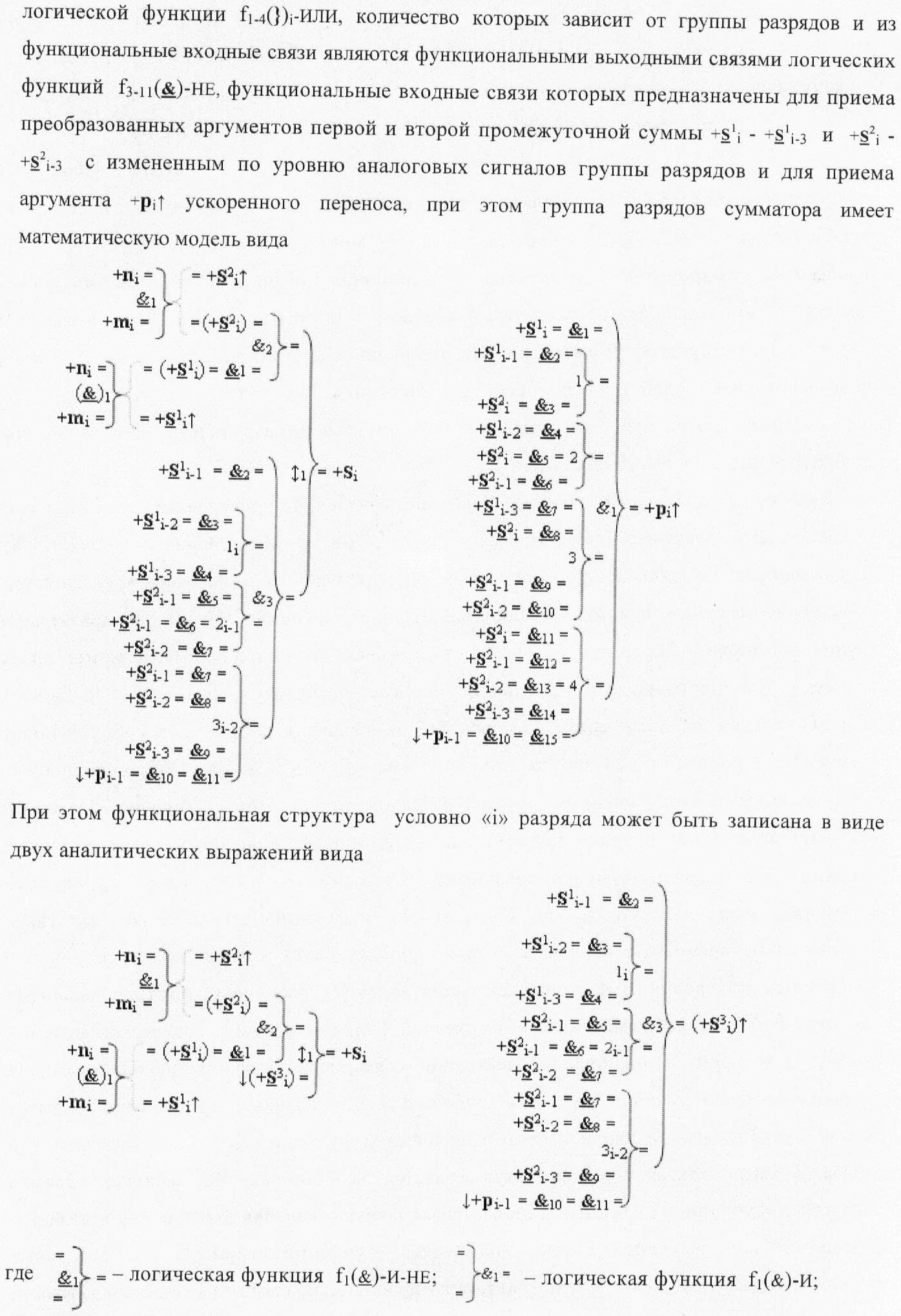

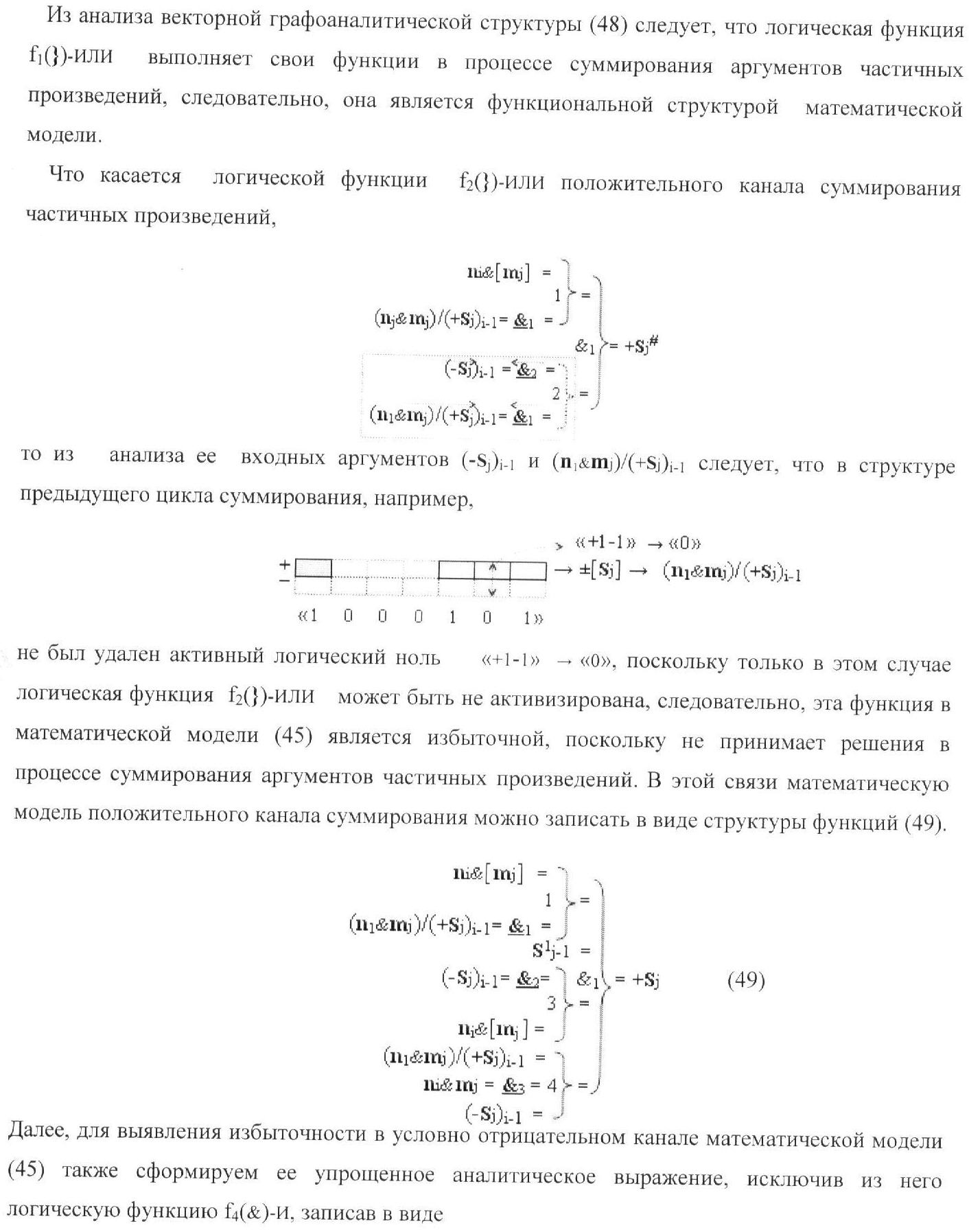

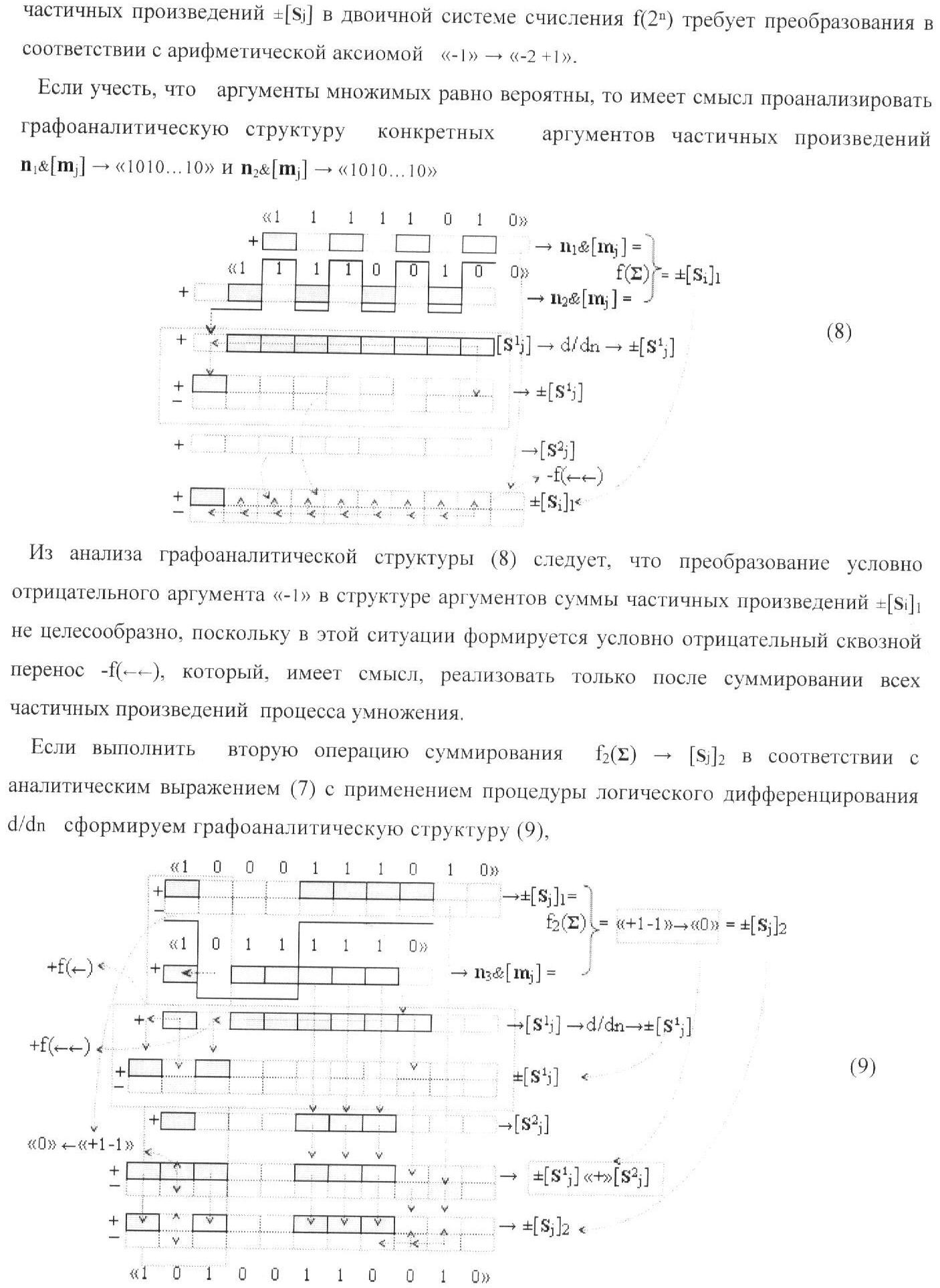

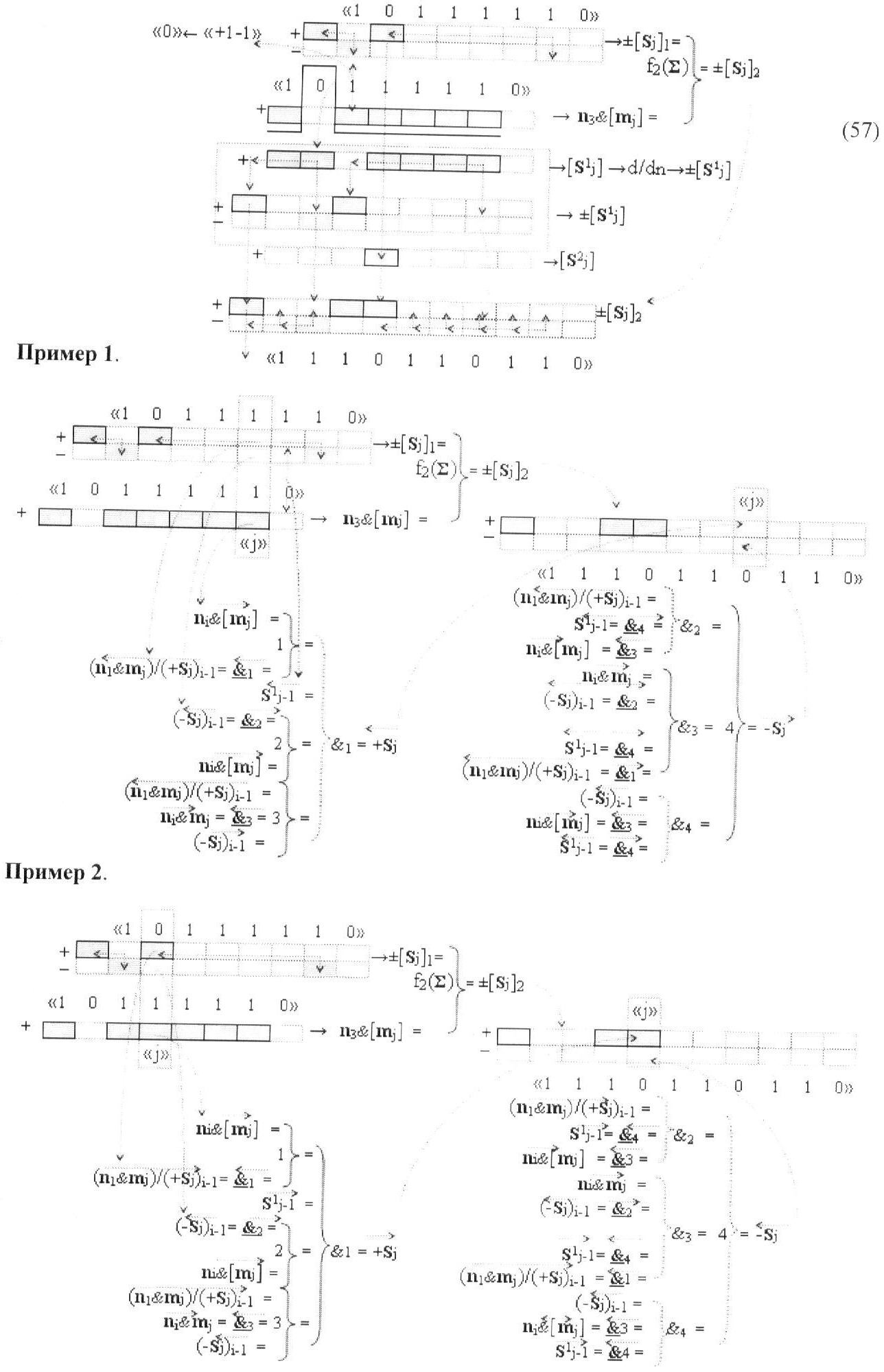

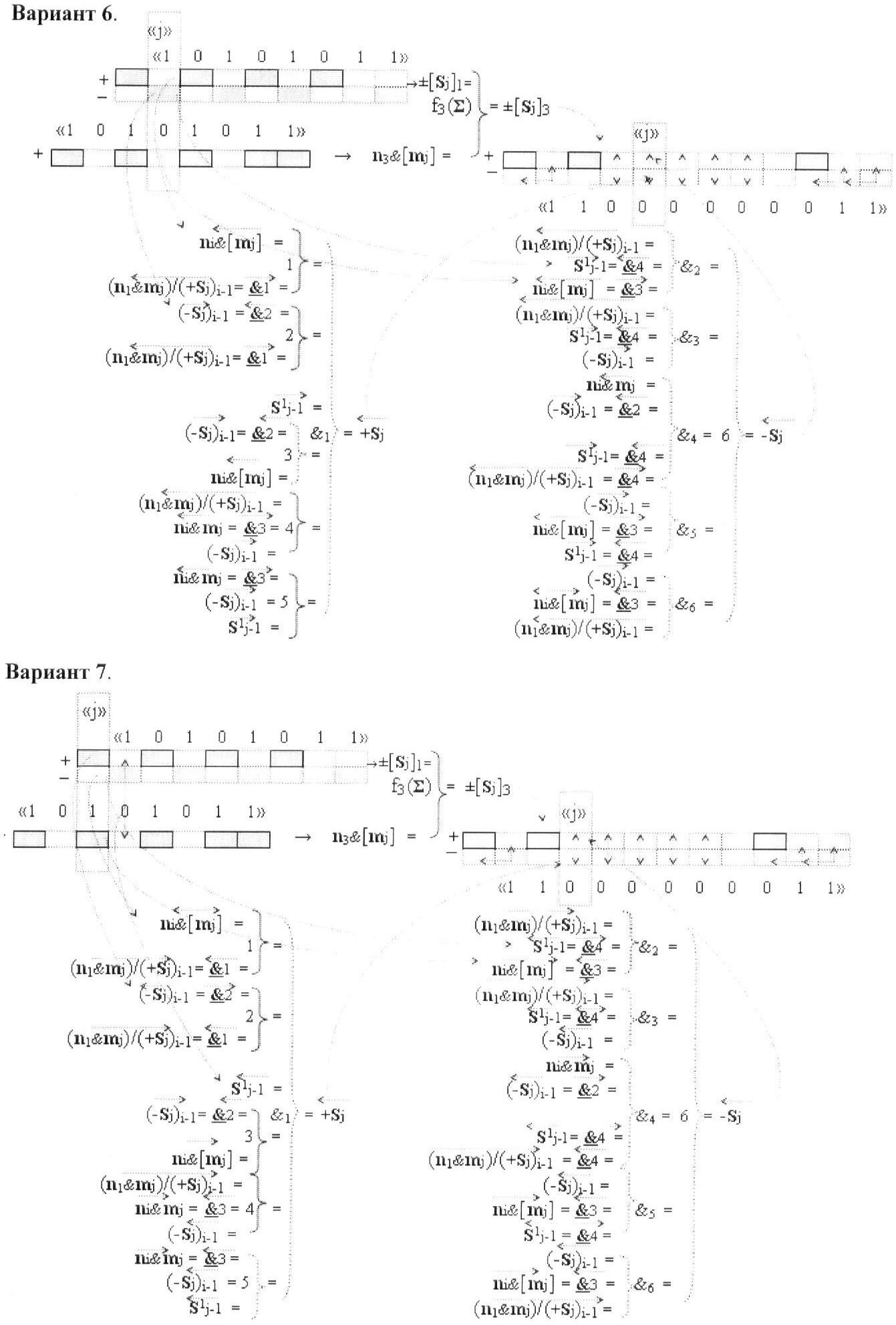

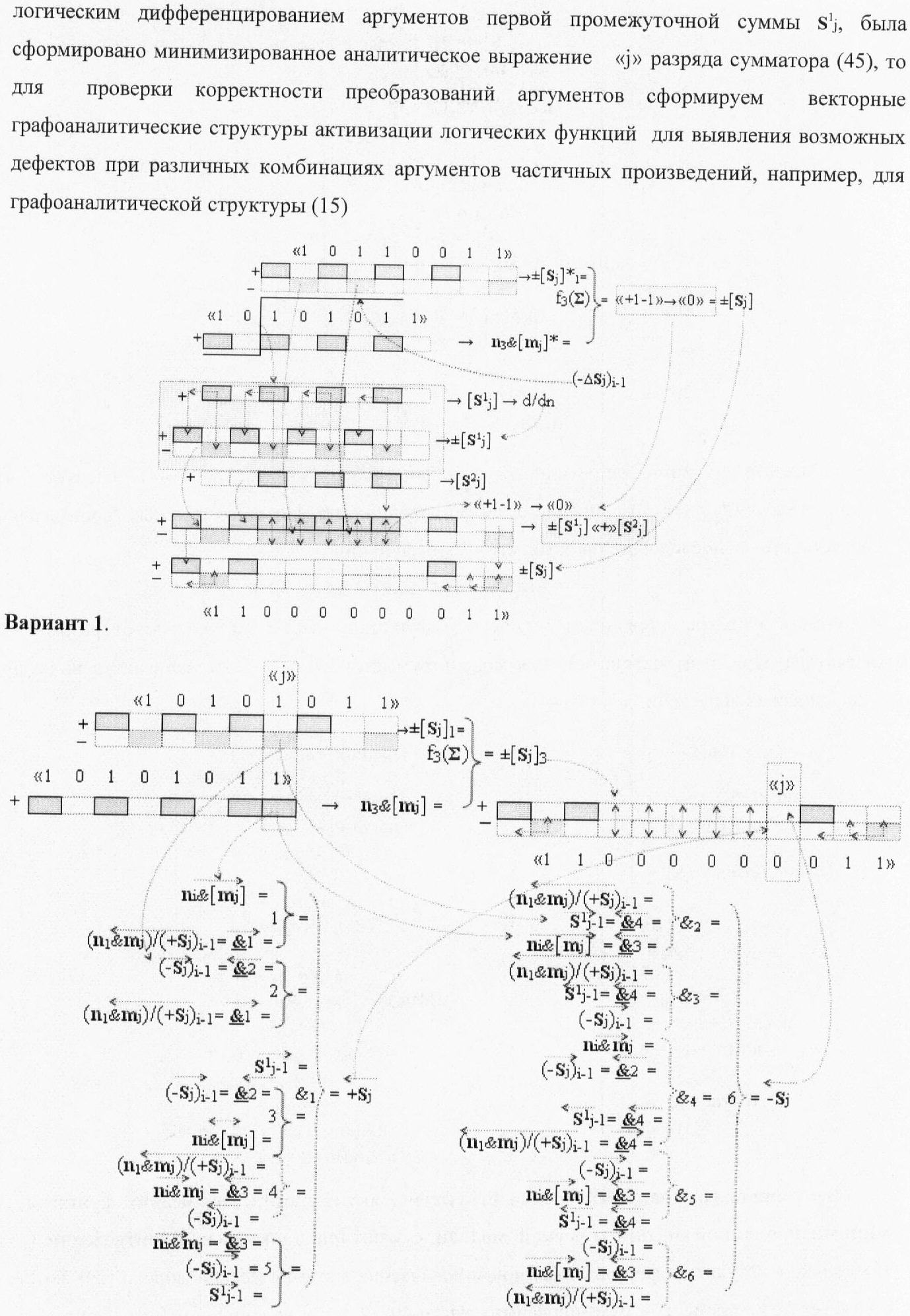

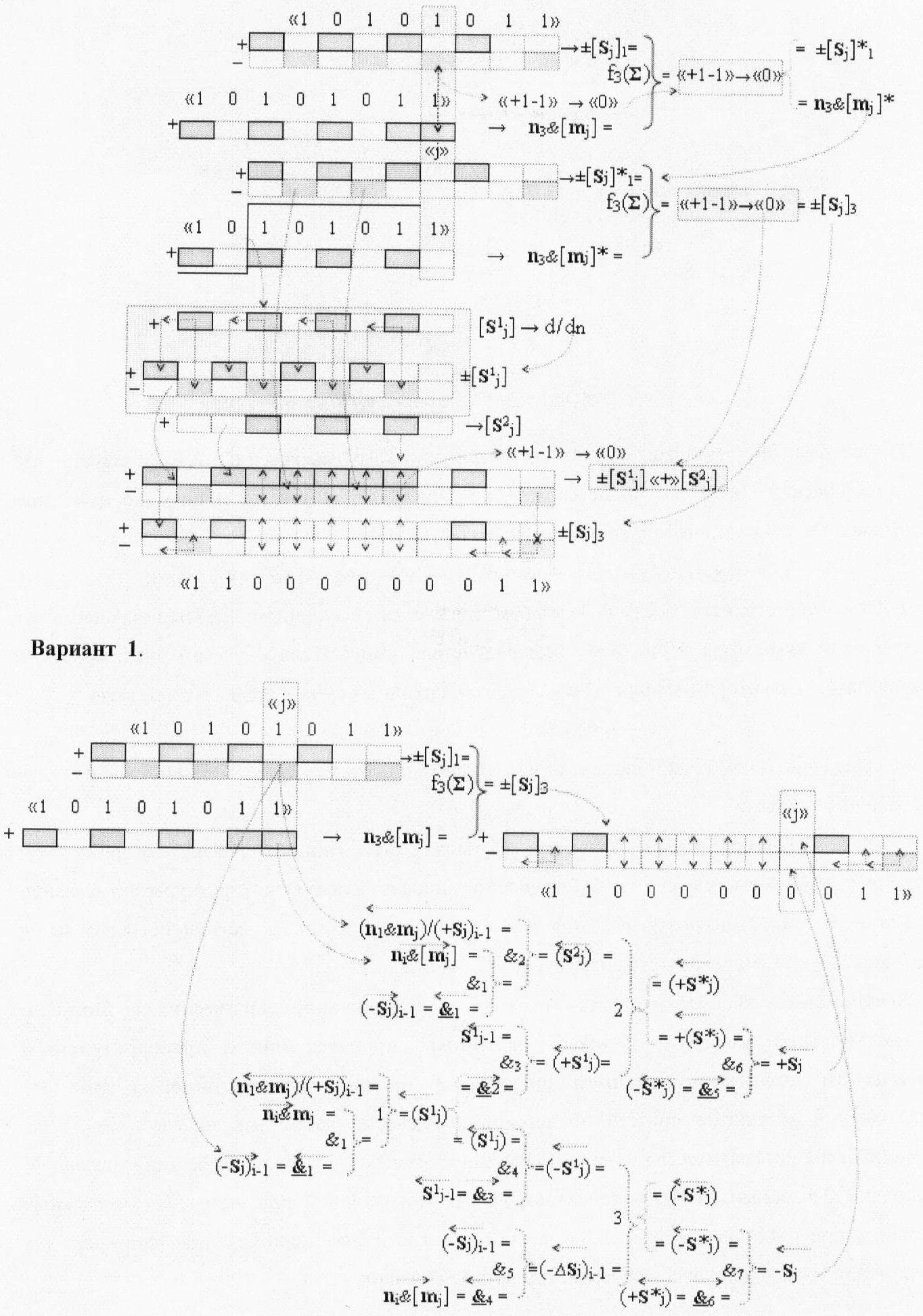

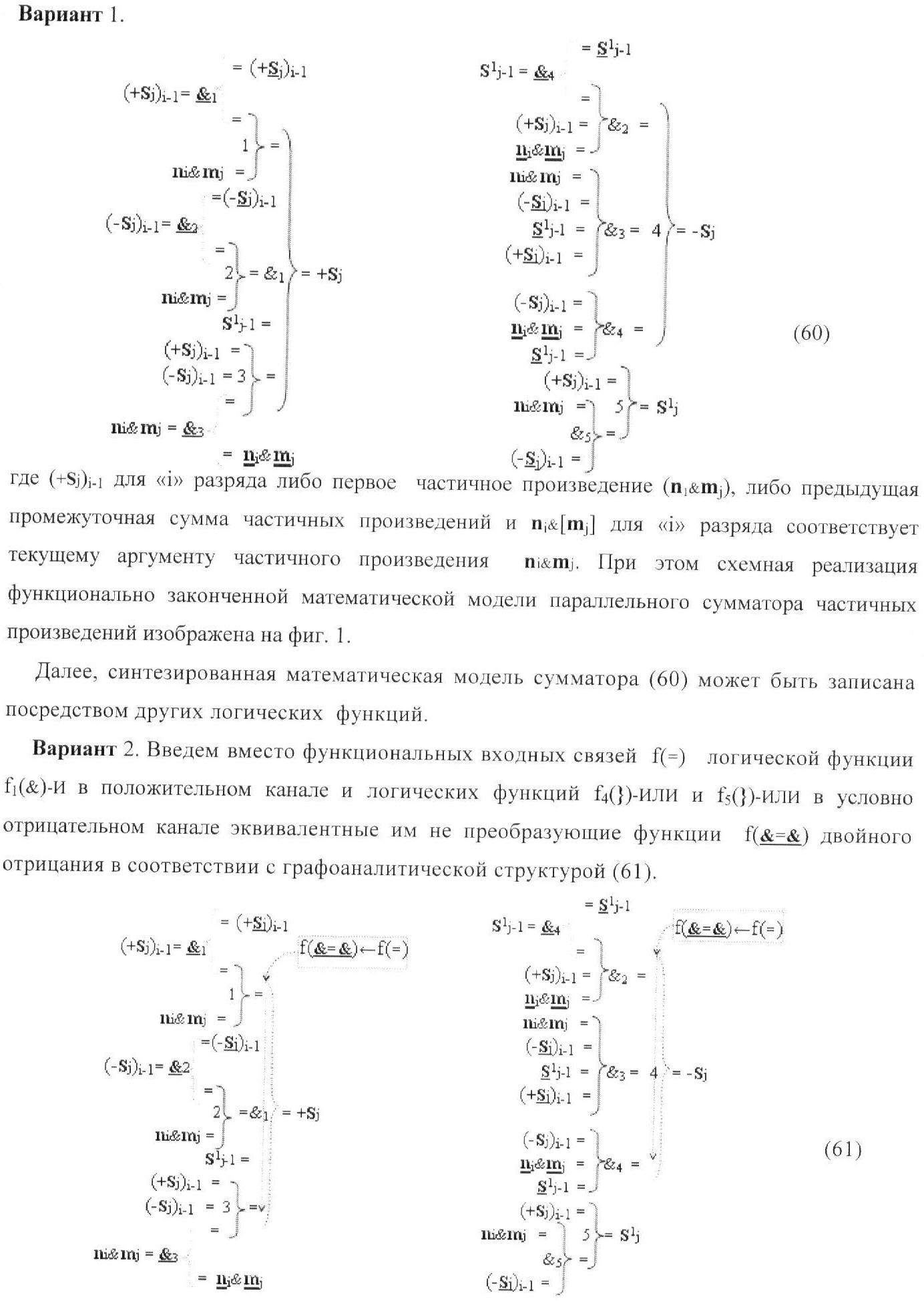

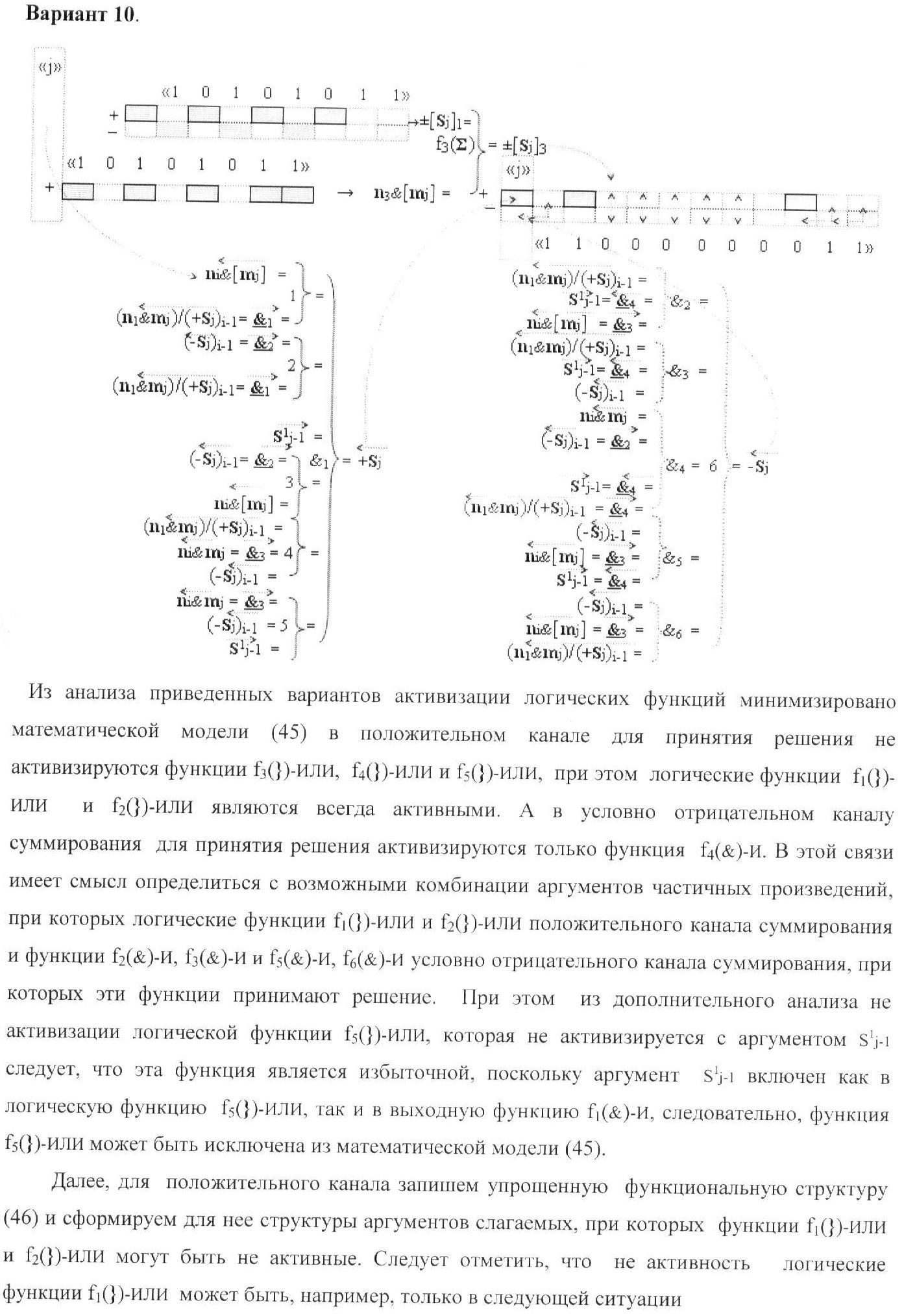

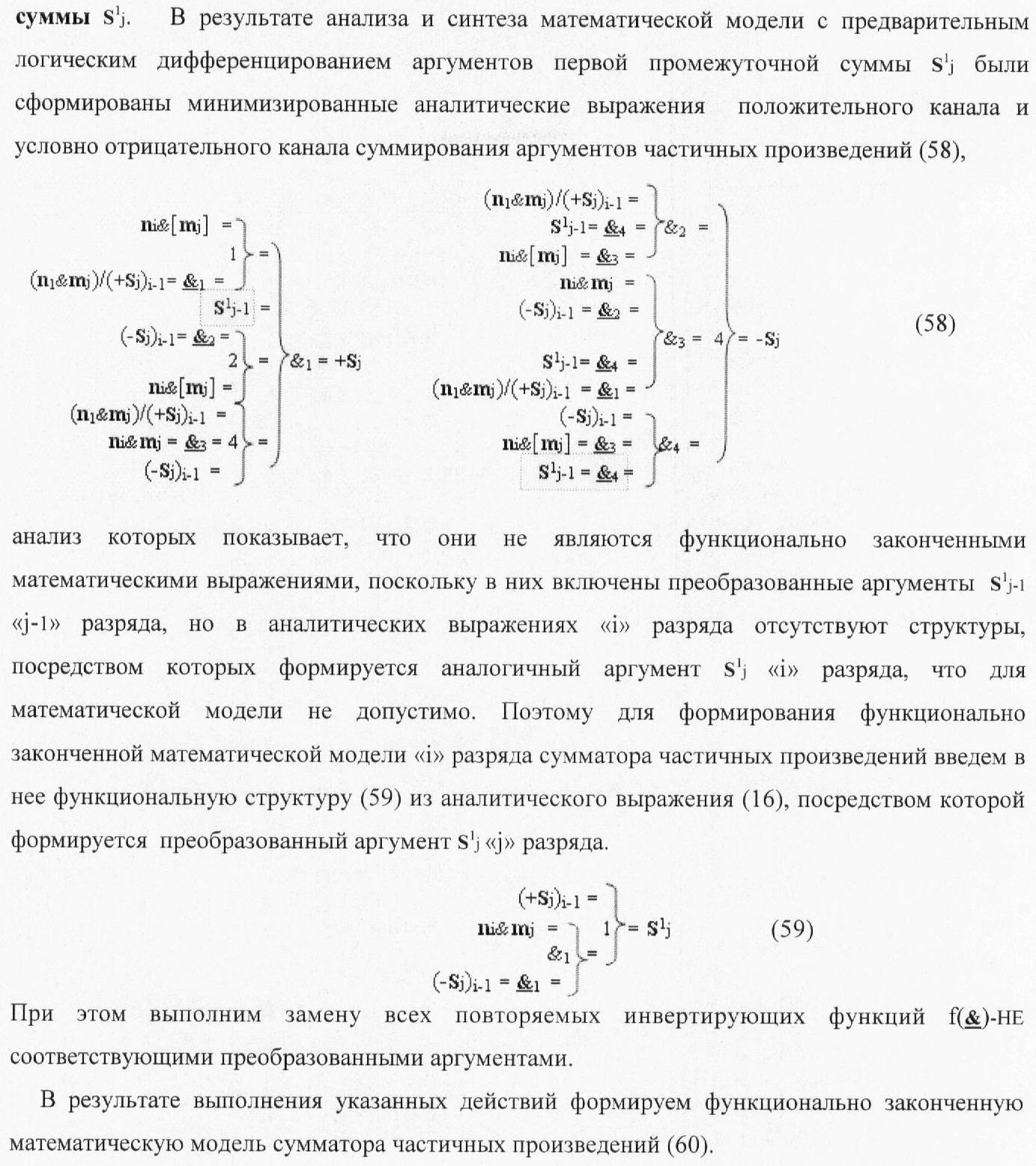

Текст описания приведен в факсимильном виде.

Формула изобретения

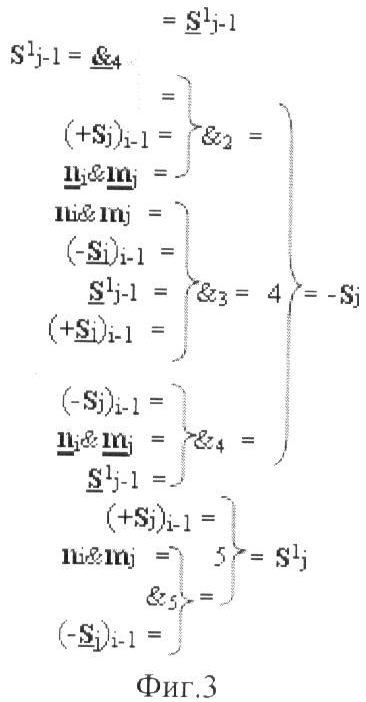

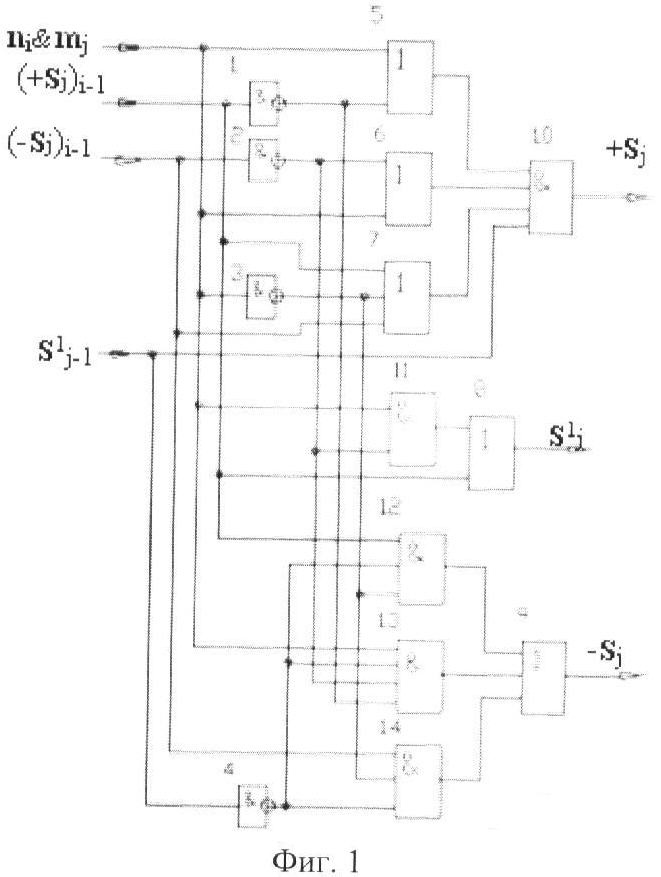

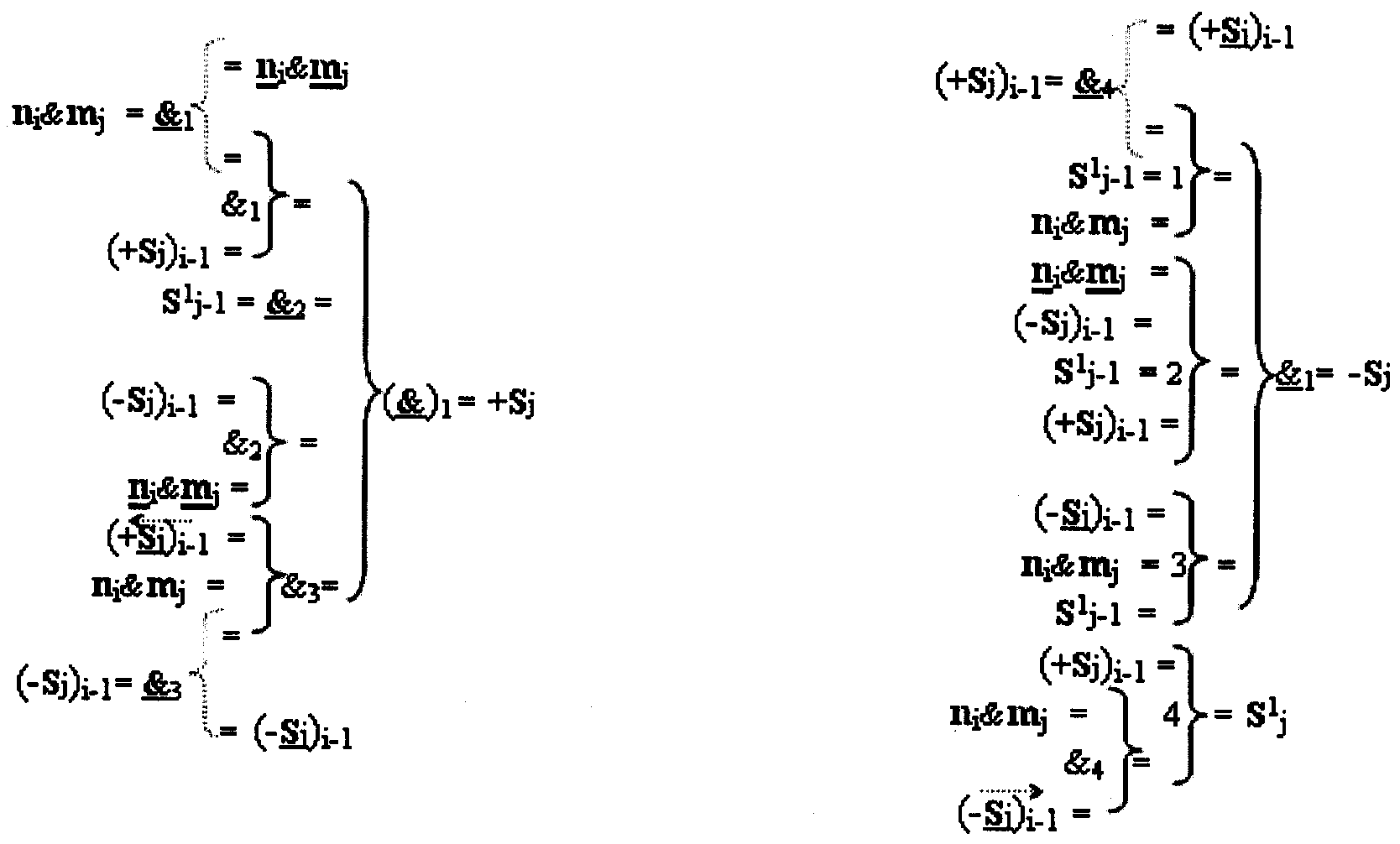

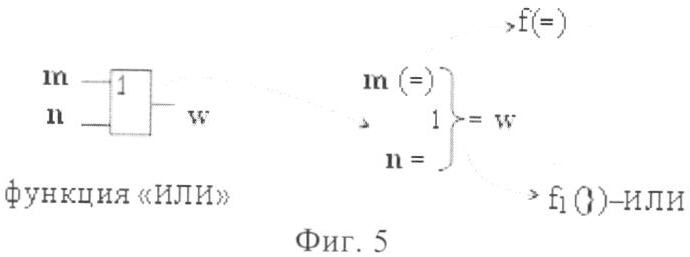

1. Функциональная структура параллельного позиционно-знакового сумматора f(+/-) для комбинационного умножителя, в которой условно «i» разряд включает логическую функцию f₂(&)-И и логическую функцию f₁(&)-И, в которой функциональные входные связи являются функциональными выходными связями логических функций f₁(})-ИЛИ, f₂(})-ИЛИ и f₃(})-ИЛИ, а одна из функциональных входных связей логических функций f₁(})-ИЛИ, f₂(})-ИЛИ, f₃(})-ИЛИ и f₂(&)-И является функциональной выходной связью логических функций f₁(&)-НЕ, f₂(&)-НЕ, f₃(&)-НЕ и f₄(&)-НЕ, отличающаяся тем, что условно «i» разряд структуры параллельного сумматора выполнен в виде положительного и условно отрицательного каналов для формирования аргумента положительной суммы +S_i и аргумента условно отрицательной суммы -S_i, при этом в условно отрицательный канал введены логические функции f₃(&)-И, f₄(&)-И, f₅(&)-И и логические функции

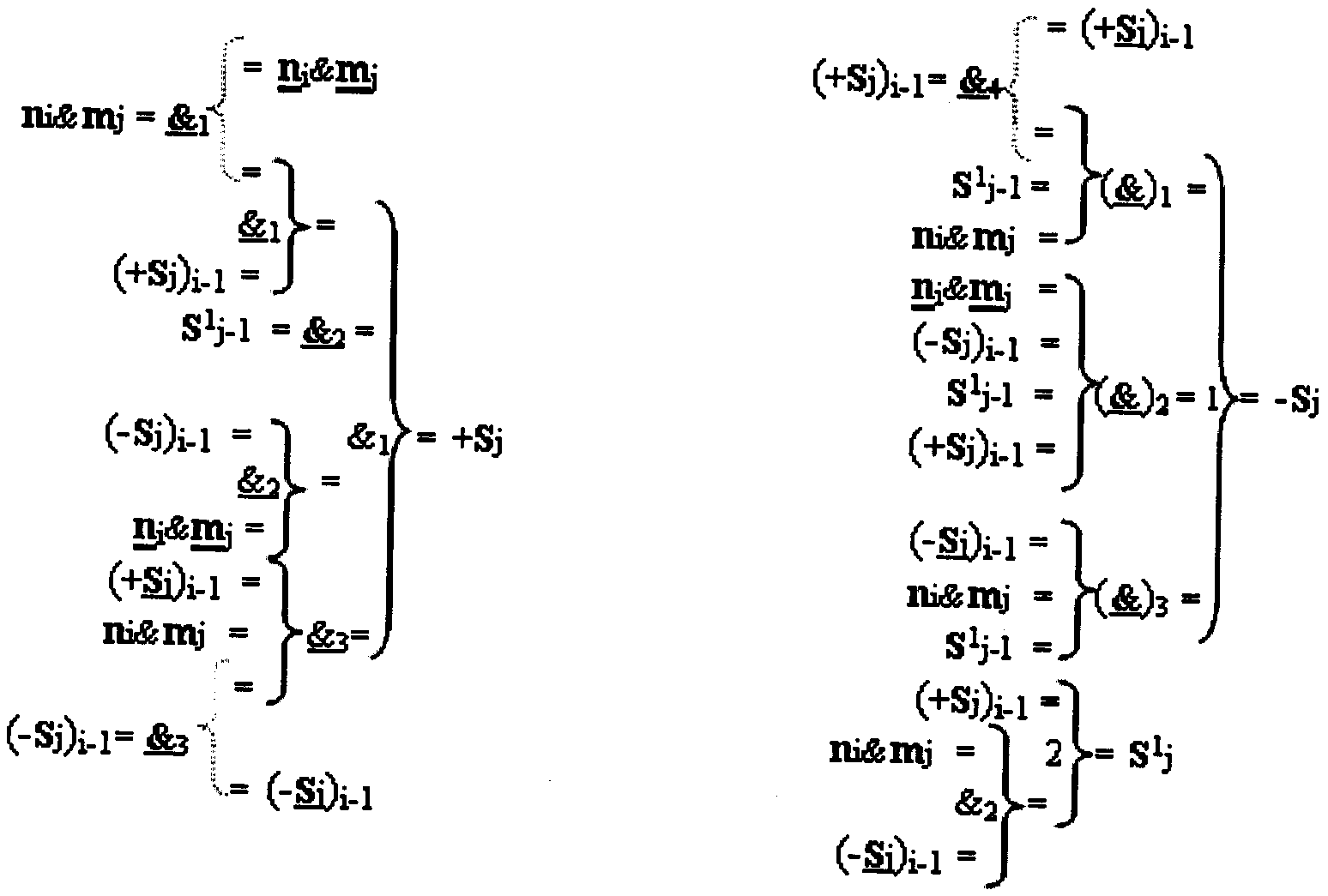

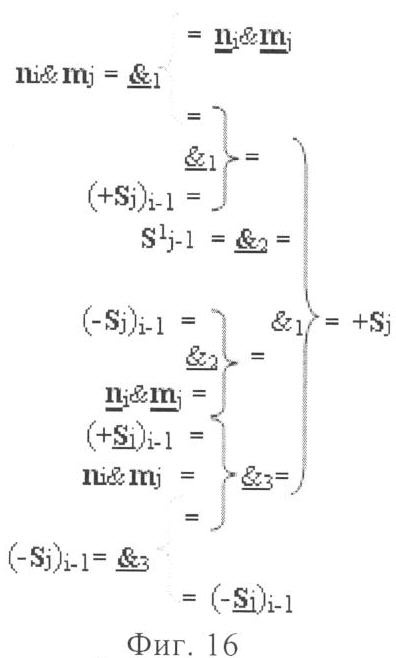

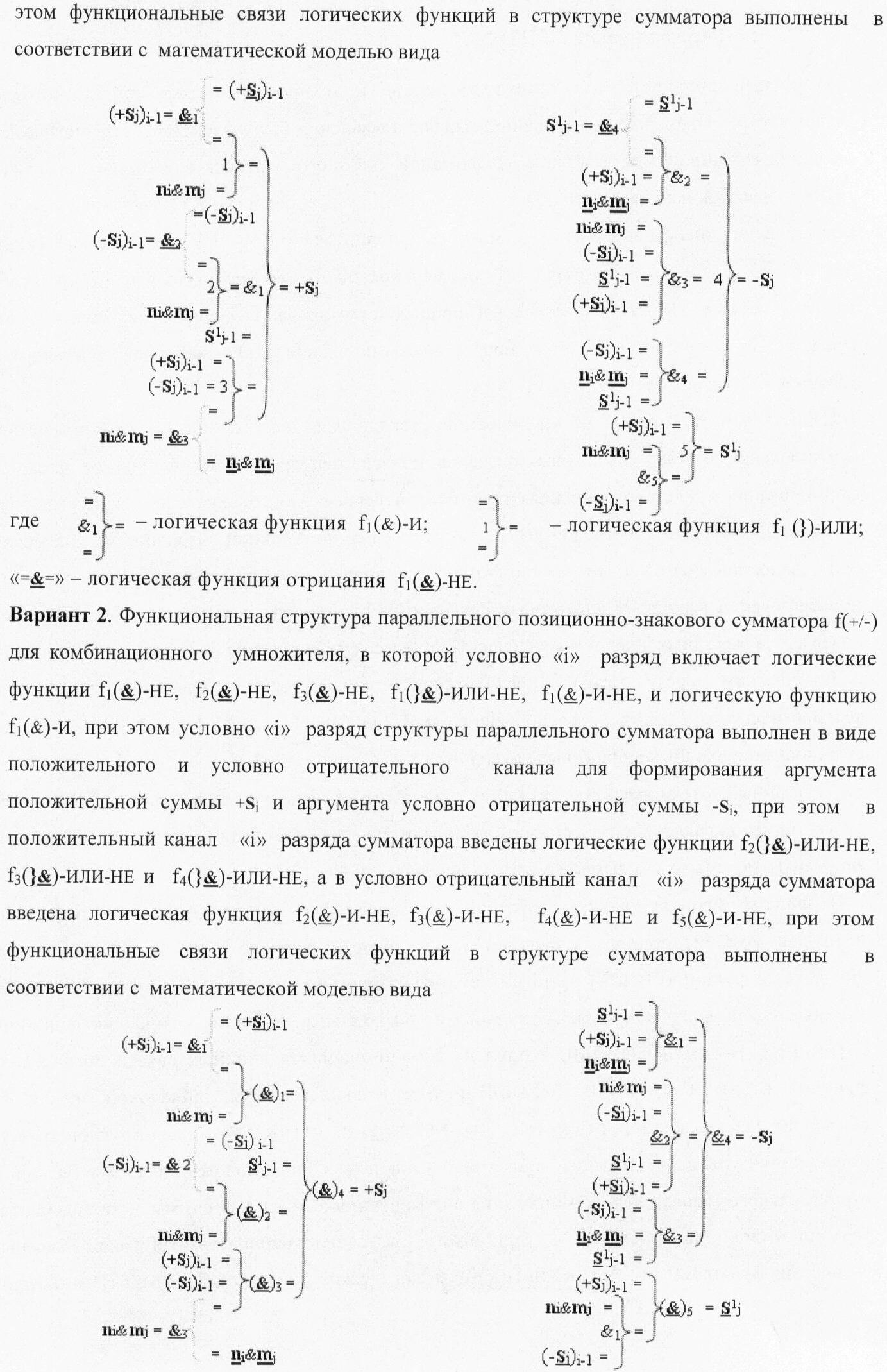

f₄(})-ИЛИ, f₅(})-ИЛИ, при этом функциональные связи логических функций в структуре сумматора выполнены в соответствии с математической моделью вида

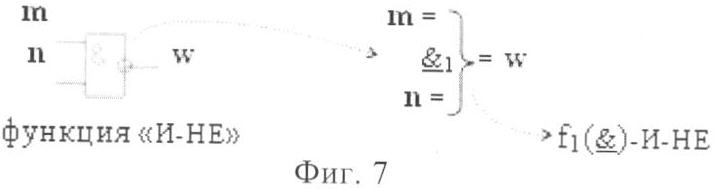

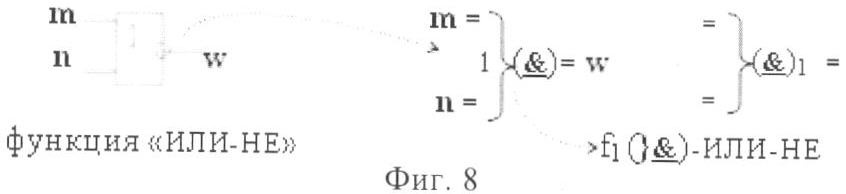

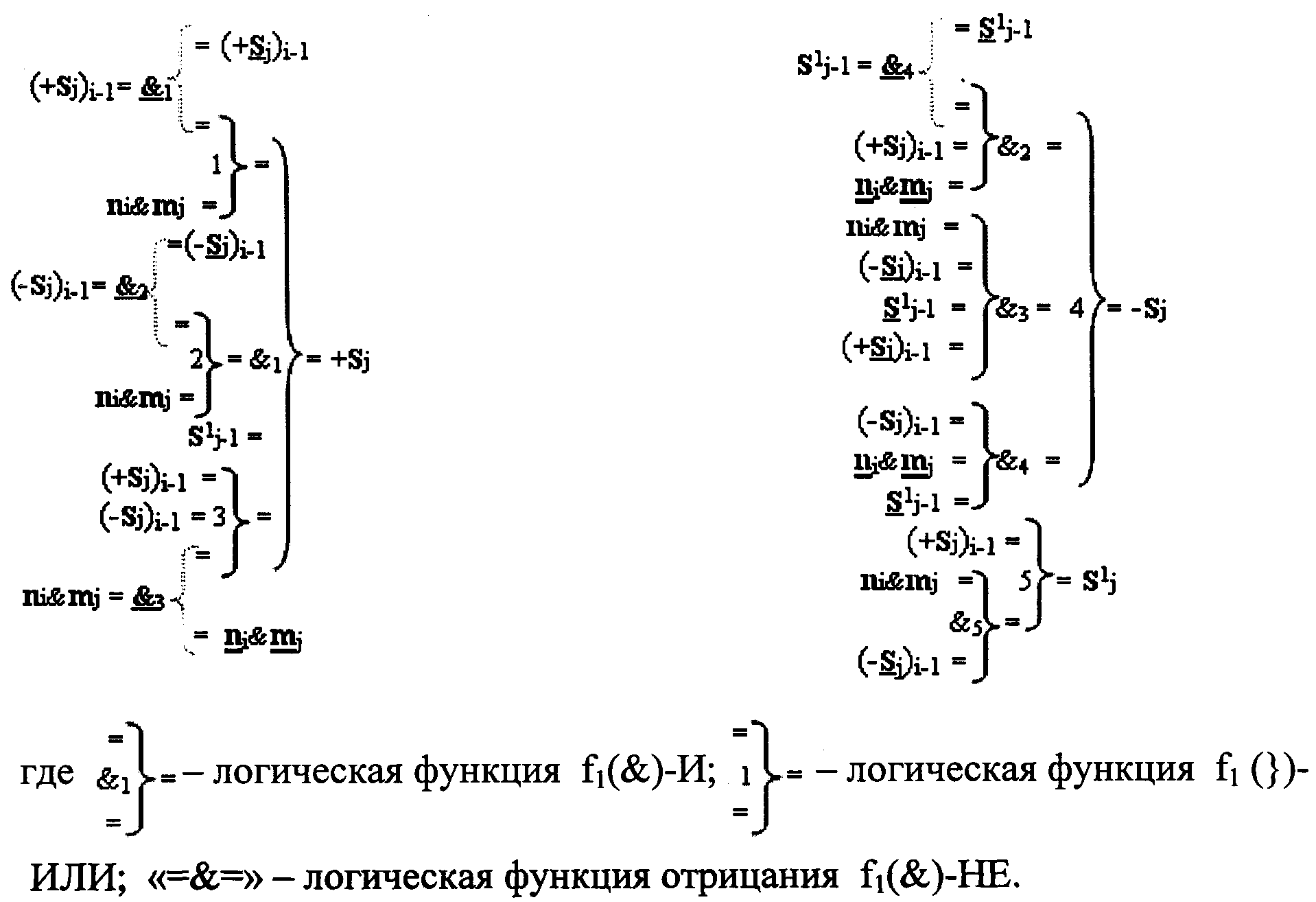

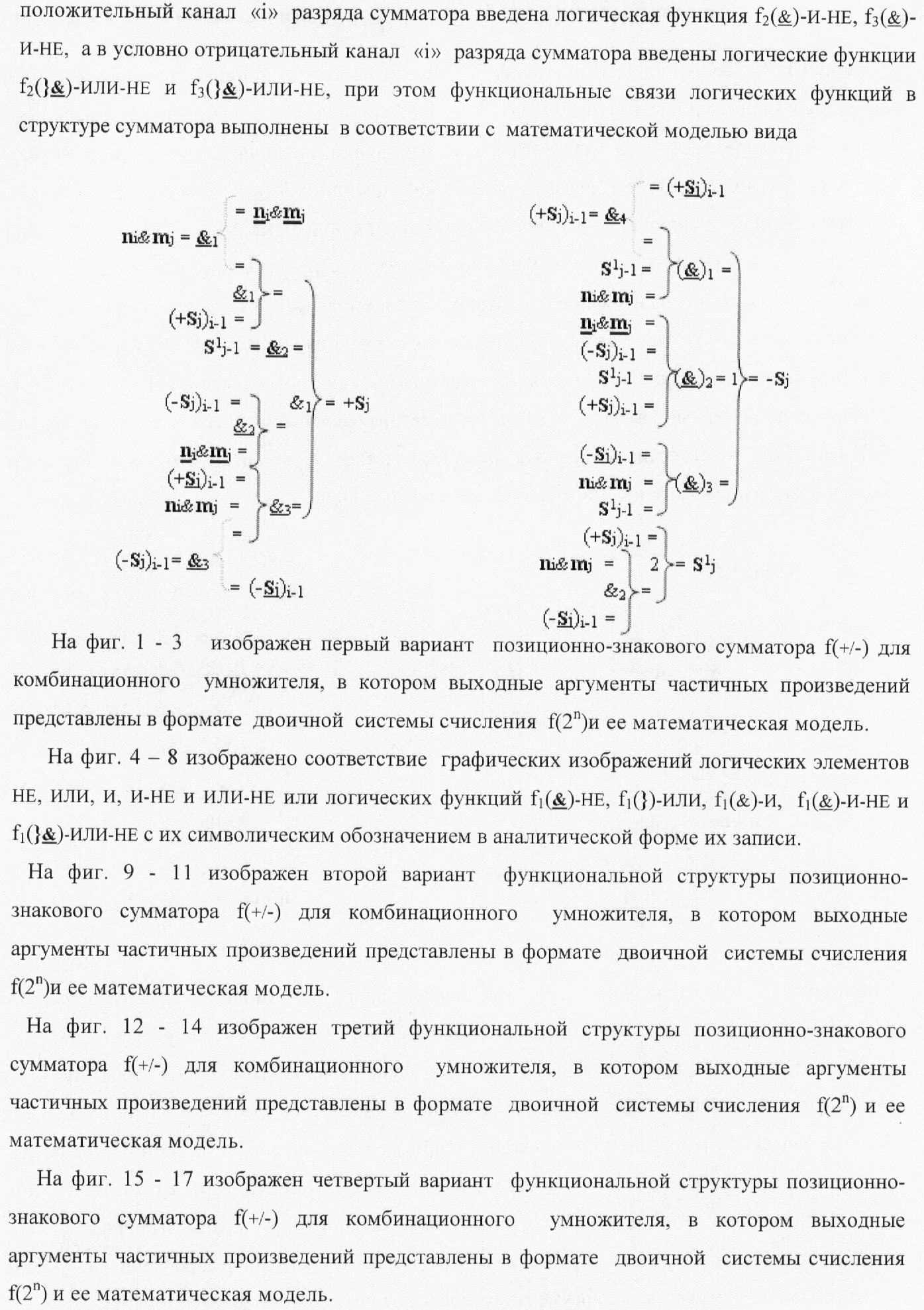

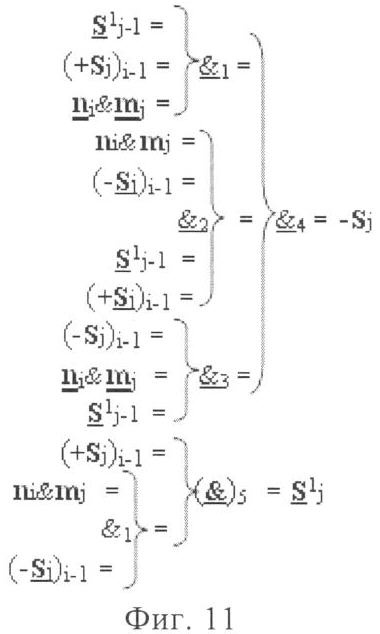

2. Функциональная структура параллельного позиционно-знакового сумматора f(+/-) для комбинационного умножителя, в которой условно «i» разряд включает логические функции f₁(&)-НЕ, f₂(&)-НЕ, f₃(&)-НЕ, f₁(}&)-ИЛИ-НЕ, f₁(&)-И-НЕ и логическую функцию f₁(&)-И, отличающаяся тем, что условно «i» разряд структуры параллельного сумматора выполнен в виде положительного и условно отрицательного каналов для формирования аргумента положительной суммы +S_i и аргумента условно отрицательной суммы -S_i, при этом в положительный канал «i» разряда сумматора введены логические функции f₂(}&)-ИЛИ-НЕ, f₃(}&)-ИЛИ-НЕ и f₄(}&)-ИЛИ-НЕ, а в условно отрицательный канал «i» разряда сумматора введена логические функции f₂(&)-И-НЕ, f₃(&)-И-НЕ, f₄(&)-И-НЕ и f₅(&)-И-НЕ, при этом функциональные связи логических функций в структуре сумматора выполнены в соответствии с математической моделью вида

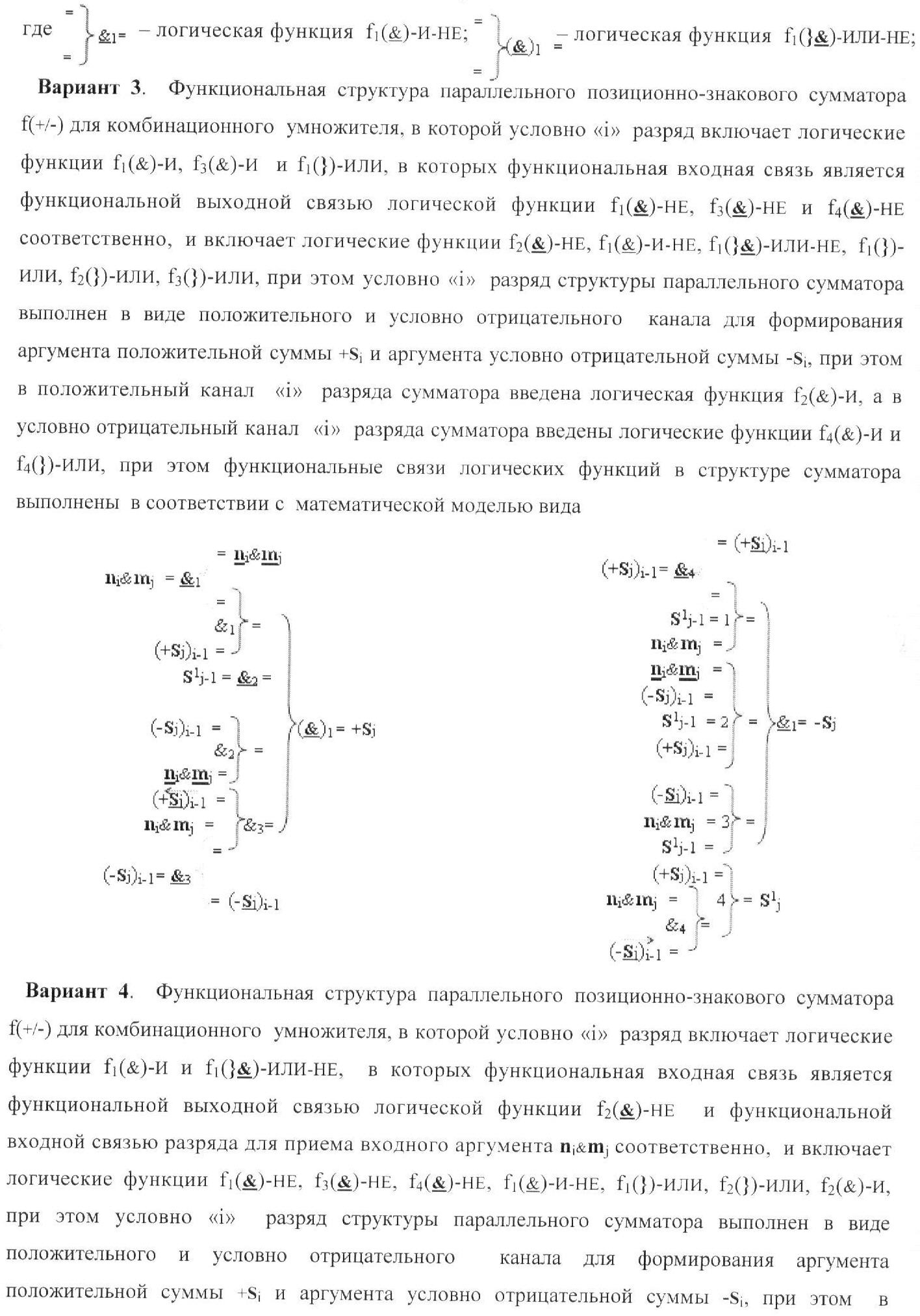

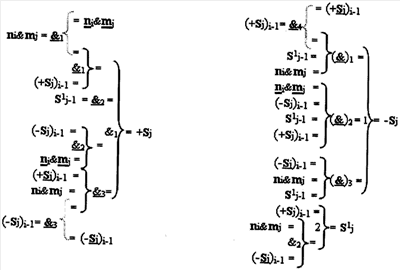

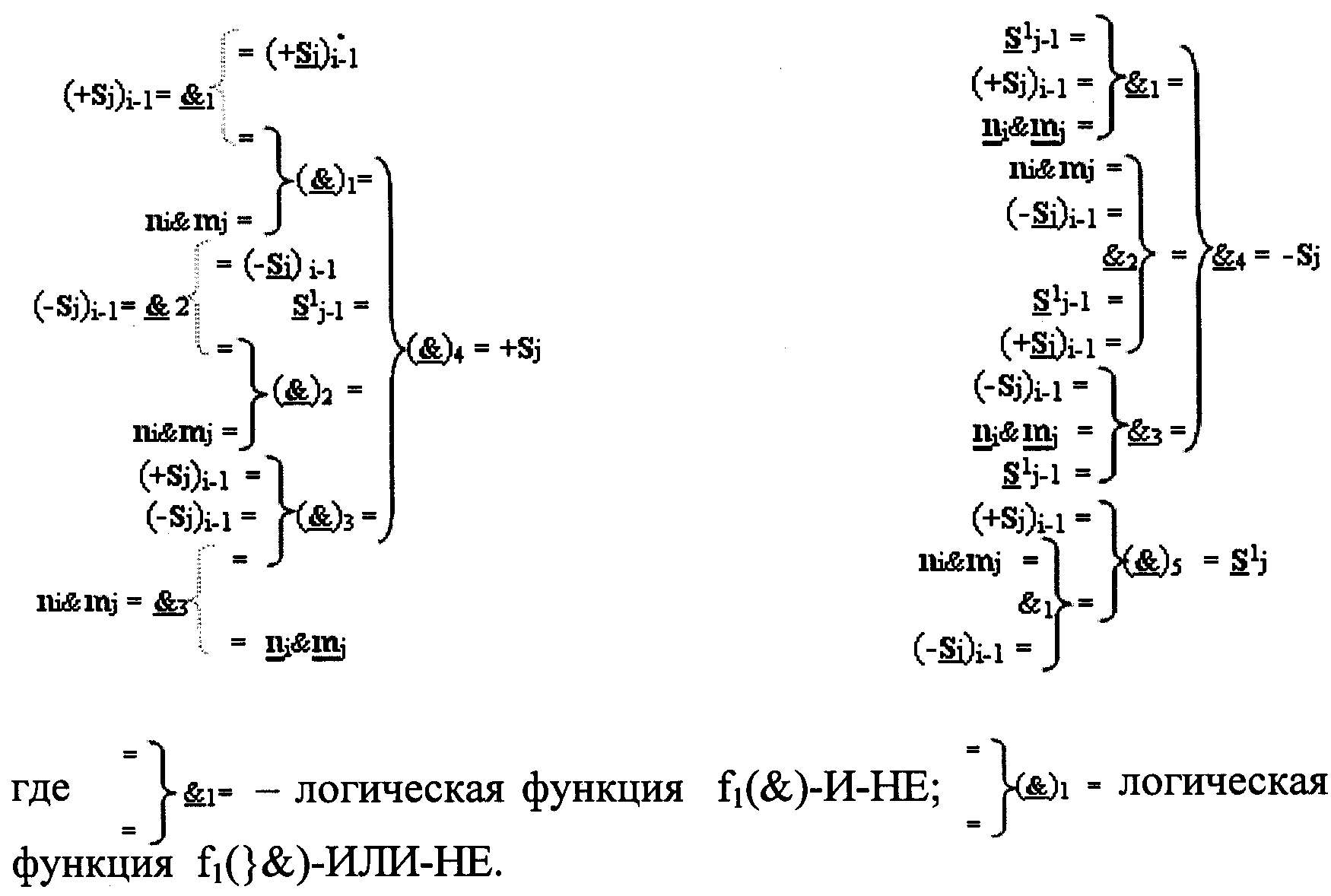

3. Функциональная структура параллельного позиционно-знакового сумматора f(+/-) для комбинационного умножителя, в которой условно «i» разряд включает логические функции f₁(&)-И, f₃(&)-И и f₁(})-ИЛИ, в которых функциональная входная связь является функциональной выходной связью логической функции f₁(&)-НЕ, f₃(&)-НЕ и f₄(&)-НЕ соответственно, и включает логические функции f₂(&)-НЕ, f₁(&)-И-НЕ, f₁(}&)-ИЛИ-НЕ, f₁(})-ИЛИ, f₂(})-ИЛИ, f₃(})-ИЛИ, отличающаяся тем, что условно «i» разряд структуры параллельного сумматора выполнен в виде положительного и условно отрицательного каналов для формирования аргумента положительной суммы +S_i и аргумента условно отрицательной суммы -S_i, при этом в положительный канал «i» разряда сумматора введена логическая функция f₂(&)-И, а в условно отрицательный канал «i» разряда сумматора введены логические функции f₄(&)-И и f₄(})-ИЛИ, при этом функциональные связи логических функций в структуре сумматора выполнены в соответствии с математической моделью вида

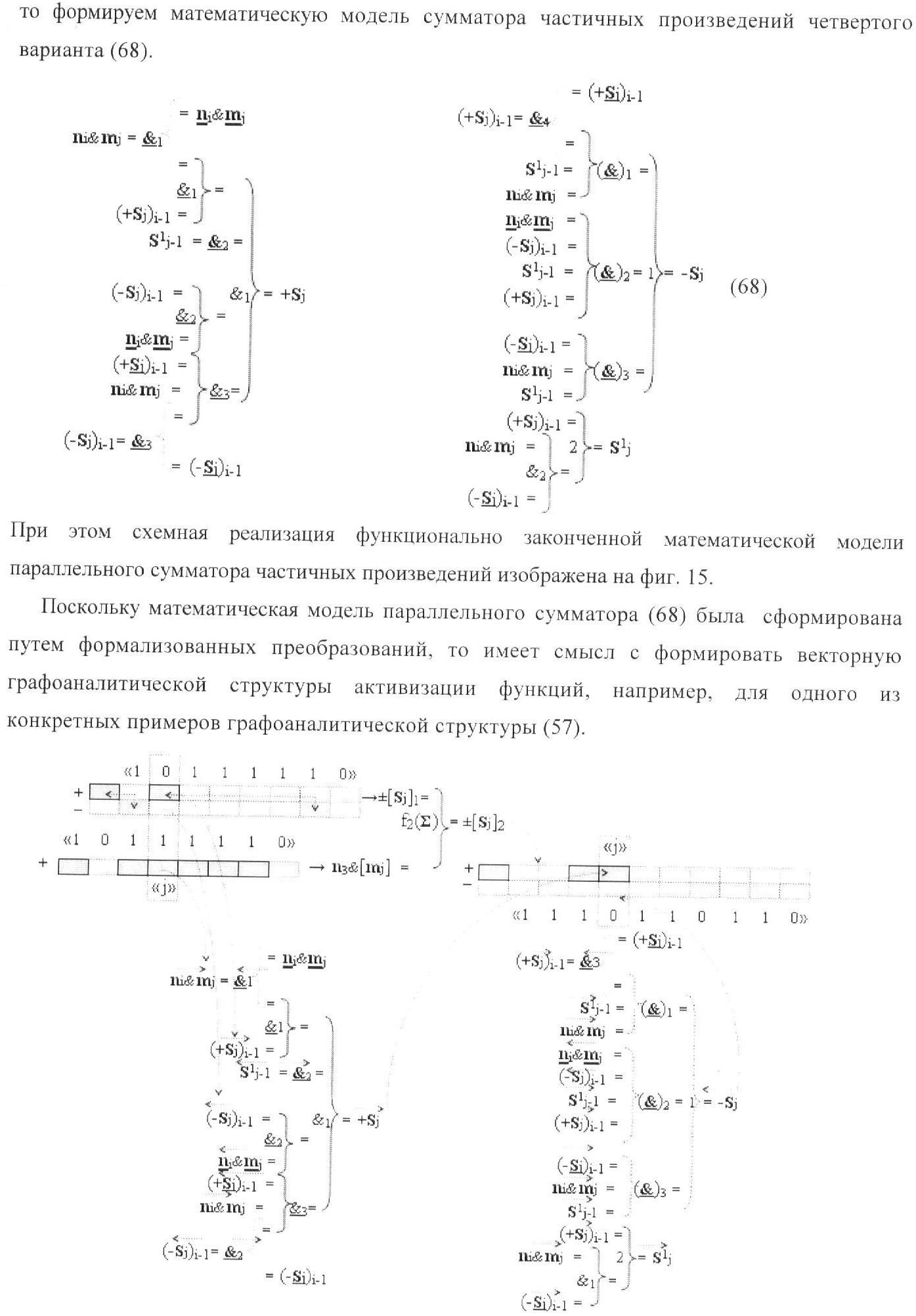

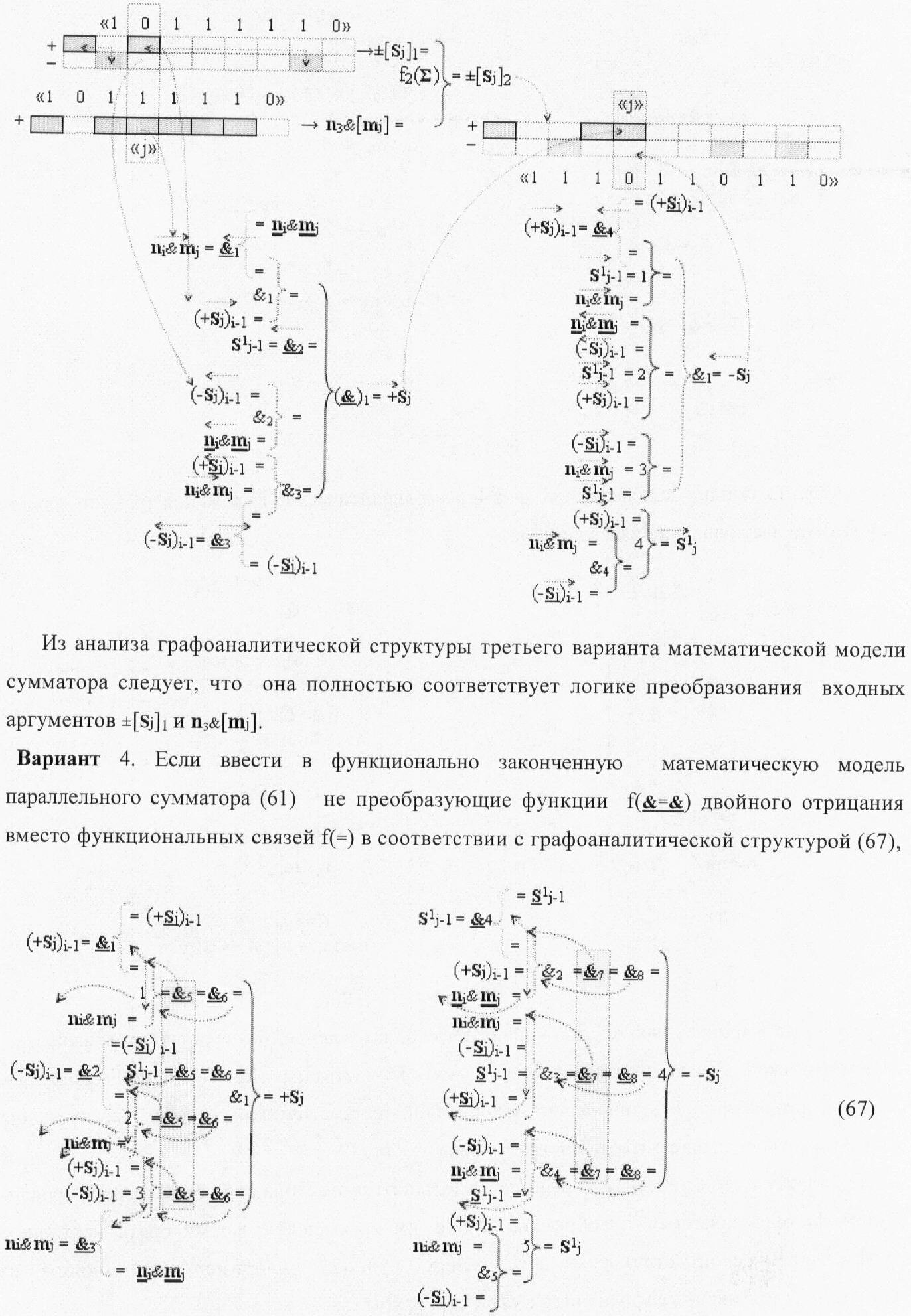

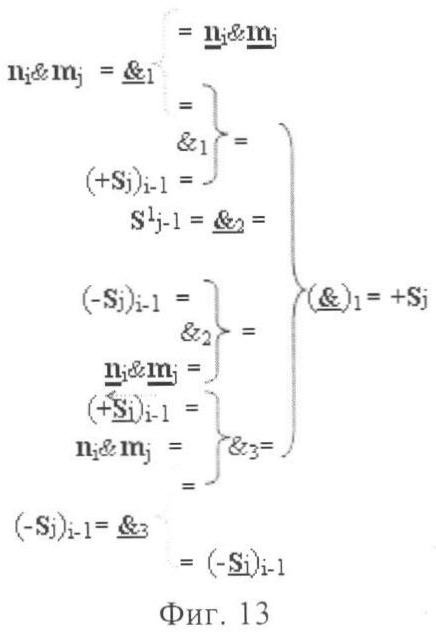

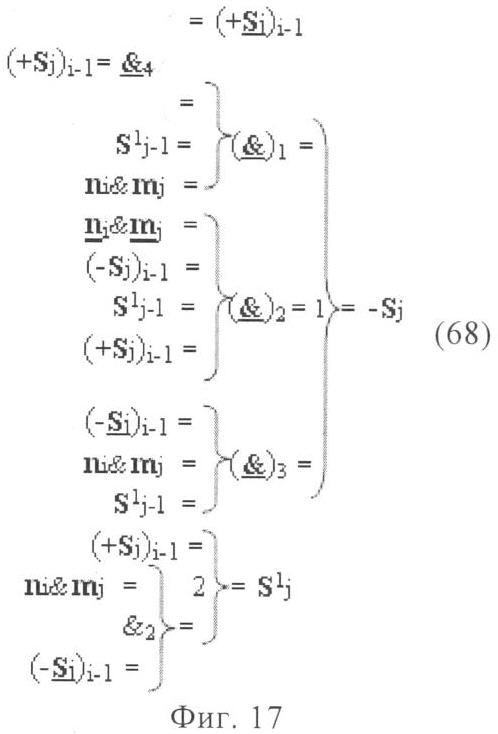

4. Функциональная структура параллельного позиционно-знакового сумматора f(+/-) для комбинационного умножителя, в которой условно «i» разряд включает логические функции f₁(&)-И и f₁(}&)-ИЛИ-НЕ, в которых функциональная входная связь является функциональной выходной связью логической функции f₂(&)-НЕ и функциональной входной связью разряда для приема входного аргумента n_i&m_j соответственно и включает логические функции f₁(&)-НЕ, f₃(&)-НЕ, f₄(&)-НЕ, f₁(&)-И-НЕ, f₁(})-ИЛИ, f₂(})-ИЛИ, f₂(&)-И, отличающаяся тем, что условно «i» разряд структуры параллельного сумматора выполнен в виде положительного и условно отрицательного каналов для формирования аргумента положительной суммы +S_i и аргумента условно отрицательной суммы -S_i, при этом в положительный канал «i» разряда сумматора введены логические функции f₂(&)-И-НЕ, f₃(&)-И-НЕ, а в условно отрицательный канал «i» разряда сумматора введены логические функции f₂(}&)-ИЛИ-НЕ и f₃(}&)-ИЛИ-НЕ, при этом функциональные связи логических функций в структуре сумматора выполнены в соответствии с математической моделью вида
