Патент на изобретение №2380271

(54) СПОСОБ КРЕПЛЕНИЯ ОБШИВКИ

(57) Реферат:

Изобретение используется при укладке плит биологической защиты, предназначенных для защиты от радиации в отсеках трюмных помещений корабельной ядерной энергетической установки. Способ крепления обшивки заключается в укладке на поверхность крепления плит биологической защиты, имеющих взаимно соответствующий профиль лицевых и боковых стенок, причем плиты биологической защиты укладывают на поверхность крепления одна на другую внахлест, совмещая кромки между плитами биологической защиты, затем в отверстия вставляют замыкающие крепежные элементы и жестко скрепляют через отверстия последних с поверхностью крепления с последующим соединением кромок замыкающего крепежного элемента и отверстия плиты биологической защиты. Достигается увеличение ресурса эксплуатационной надежности обшивки, а также удобство монтажа и демонтажа плит биологической защиты, укладываемых на поверхность сложной конфигурации, находящейся в затесненных условиях. 2 ил.

Изобретение относится к крепежной технике и предназначено для использования при проведении монтажных и демонтажных работ по закреплению плит биологической защиты от радиационного фона в отсеках трюмных помещений сложной конфигурации и находящихся в затесненных условиях корабельной ядерной энергетической установки (ЯЭУ).

Известна стеновая панель корпуса многоугольной призматической печи, содержащая металлический лист с элементами отбортовки по контуру, футеровку с армирующей сеткой и прикрепленные к металлическому листу и сетке анкерные стержни, причем металлический лист изогнут по дуге окружности, описанной вокруг многоугольника поперечного сечения печи, а сетка прикреплена по краям к листу [0].

Недостатком этого технического решения является то, что не обеспечивается процесс монтажа на строительной площадке изготовленными на заводе готовыми стеновыми панелями. Поэлементная сборка приводит, особенно при заполнении футеровкой объема, в котором с помощью анкерных стержней закрепляются армирующие сетки, к снижению эксплуатационной надежности.

Известно устройство для крепления панелей зашивки судового помещения, содержащее два соединяемых между собой полукорпуса, жестко связанных хвостовиком с корпусной конструкцией судна, причем каждый полукорпус снабжен взаимно перпендикулярными подпружиненными запирающим и фиксирующим штоками, при этом в запирающем штоке выполнен паз с профилированной стенкой с возможностью ее взаимодействия с отпирающим элементом [1].

Недостатком указанного технического решения является то, что для обеспечения надежного крепления плит изолирующего материала требуется наличие большого количества крепежных элементов, каждый из которых ненадежен в экстремальных условиях эксплуатации. Усложнение конструкции узла крепления его многоэлементностью приводит к ненадежности работы конструкции в целом, заключающееся в том, что наличие зазоров между элементами крепления в процессе эксплуатации корабля может вызвать перемещение плит и дальнейшее разрушение самой конструкции изолирующего материала.

Технический результат предлагаемого изобретения – увеличение ресурса эксплуатационной надежности обшивки и удобство монтажа и демонтажа плит биологической защиты, связанной с поверхностью сложной конфигурации и находящейся в затесненных условиях.

Указанный технический результат достигается тем, что плиты биологической защиты укладывают на поверхность крепления одна на другую внахлест, совмещая кромки между плитами биологической защиты, затем в отверстия вставляют замыкающие крепежные элементы и жестко скрепляют через отверстия последних с поверхностью крепления с последующим соединением кромок замыкающего крепежного элемента и отверстия плиты биологической защиты.

Информационный поиск научно-технических достижений по этой теме, тематический анализ изобретений патентного фонда ВПТБ по решению данной проблемы не выявил совокупности отличительных признаков, сходных с признаками предлагаемого изобретения, которое может быть использовано в качестве способа крепления обшивки биологической защиты поверхности отсеков корабельных помещений сложной конфигурации, находящейся в затесненных условиях ЯЭУ, работающей на жидкометаллическом теплоносителе в режиме переменных нагрузок. В соответствии с действующим законодательством России предлагаемое изобретение удовлетворяет критериям “новизна”, “уровень техники”, “промышленная применимость”.

Изложенная сущность изобретения поясняется чертежами, где:

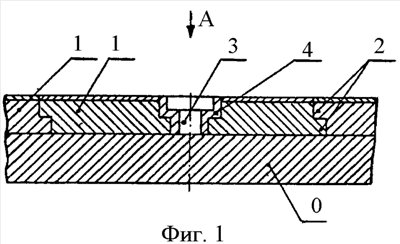

на фиг.1 – представлена конструкция обшивки в сборе;

на фиг.2 – фронтальный вид обшивки.

Обшивка биологической зашиты от радиационного фона содержит стальной настил 0 трюмного помещения, на который накладываются специальные паронитовые плиты 1 биологической зашиты с соответствующими кромками 2 соприкосновения между ними. В специальных паронитовых плитах 1 биологической защиты имеются отверстия 3 разного диаметра по толщине плит 1, в которые вставляются замыкающие крепежные элементы 4, жестко соединяемые со стальным настилом 0. Причем замыкающий крепежный элемент 4 по большему диаметру выполнен с гранями, соответствующими граням плиты 1 биологической защиты.

Обшивка биологической защиты от радиационного фона работает следующим образом.

Стальной настил 0 трюмного помещения сложной конфигурации из-за затесненных условий покрывается предварительно подготовленными по форме специальными паронитовыми плитами 1 биологической защиты впритык друг к другу по поверхности соприкосновения их кромок 2. В отверстия этих плит 1 вставляются замыкающие крепежные элементы 4, которые прихватываются через их отверстия со стальным настилом 0, например сваркой. Выполнение большего диаметра крепежного элемента 4 с гранями, соответсвующими граням плиты 1 биологической защиты, исключит возможность перемещений самой плиты 1.

Применение способа крепления обшивки, используемой в качестве биологической защиты в отсеках сложной конфигурации корабельных помещений с ЯЭУ, работающих на жидкометаллическом теплоносителе в режиме переменных нагрузок, предлагаемого вида упрощает монтаж и демонтаж специальных паронитовых плит биологической защиты, укладываемых на соответствующую поверхность сложной конфигурации и находящейся в затесненных условиях.

Источники

0. Цинкалов Г.П. и др. Стеновая панель. SU. А.с. 1139952. F27D 1/00. Приоритет – 08.07.82. Опубл. бюллетень изобретений 6. 15.02.1985 – аналог.

1. Ильин М.В. Устройство для крепления панелей зашивки судового помещения. SU. А.с. 1237544. В63В 3/68. Приоритет – 08.02.85. Опубл. бюллетень изобретений 10. 15.03.1988 – прототип.

Формула изобретения

Способ крепления обшивки, преимущественно поверхности сложной конфигурации, находящейся в затесненных условиях, для защиты от радиационного фона, заключающийся в укладке на поверхность крепления плит биологической защиты, имеющих взаимно соответствующий профиль лицевых и боковых стенок, отличающийся тем, что плиты биологической защиты укладывают на поверхность крепления одна на другую внахлест, совмещая кромки между плитами биологической защиты, затем в отверстия вставляют замыкающие крепежные элементы и жестко скрепляют через отверстия последних с поверхностью крепления с последующим соединением кромок замыкающего крепежного элемента и отверстия плиты биологической защиты.

РИСУНКИ
