Патент на изобретение №2380194
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) ТЕПЛОИЗОЛИРУЮЩАЯ ШЛАКООБРАЗУЮЩАЯ СМЕСЬ
(57) Реферат:
Изобретение относится к литейному производству. Смесь содержит, мас.%: кокс 5-30, лузга зерновых культур 10-70, шлакообразующий материал 10-85. Шлакообразующий материал имеет следующий химический состав, мас.%: С 5,0-15,0, СаО 25,0-48,0, SiO2 33,0-39,0, Al2O3 7,0-12,0, F
Изобретение относится к черной металлургии, в частности к составам теплоизолирующих смесей, предназначенных для теплоизоляции металла в промежуточном и сталеразливочном ковшах. Известна выбранная в качестве прототипа теплоизолирующая смесь для непрерывной разливки стали, содержащая кремнеземсодержащий материал и органическую добавку, включающая углеродсодержащий материал, рисовую лузгу в качестве органической добавки и кремнеземсодержащий материал, в который введены оксиды кальция, с содержанием в нем не более 50% оксида кремния при следующем соотношении компонентов, мас.%:
Теплоизолирующая смесь содержит кремнеземсодержащий материал, имеющий следующий состав мас.%: СаО – 30,0-60,0; SiO2 – 20,0-60,0; Al2O3 – 3,0-7,0; MnO – 0,5-5,0; MgO – 3,0-7,0; (Na2O+K2O) – 0,1-2,0; С – 4,0-20,0; FeO – 0,1-5,0; F – 0,001-5,0; TiO2 – 0,1-2,0. В качестве углеродсодержащего материала теплоизолирующая смесь содержит кокс [1]. Существенными недостатками данной смеси являются: Применение лузги зерновых культур в качестве органической добавки приводит к увеличению толщины слоя теплоизолирующей смеси, а при сгорании лузги дополнительно выделяется тепло. Продуктом сгорания лузги и шлакообразующего материала является шлаковый расплав, имеющий пористую структуру, вследствие чего обеспечивается низкая теплопроводность. На поверхности ковшевого шлака образуется жидкий шлак с высокой ассимилирующей способностью по отношению к неметаллическим включениям. В качестве шлакообразующего материала используется смесь, полученная путем механического смешивания пыли газоочистки ферросплавного производства, пыли газоочистки алюминиевого производства и пыли газоочистки известкового производства следующего химического состава масс.
с основностью 0,7÷2,2 (с учетом содержания SiO2 и СаО в ковшевом шлаке). Использование шлакообразующего материала указанного состава обеспечивает рафинирование металла в сталеразливочном ковше при продувке и ассимиляцию неметаллических включений шлаковым расплавом. В качестве углеродсодержащего материала используется кокс (пыль установки сухого тушения кокса), что обеспечивает низкую стоимость в сравнении с аморфным графитом, используемым в изобретении [2]. – повышенная себестоимость смеси за счет использования в ее составе импортной органической составляющей (рисовой лузги), высокая травмоопасность вследствие интенсивного горения органической составляющей; – невозможность использования смеси при производстве шарикоподшипниковой и рельсовой стали в связи с наличием окислов титана; – высокие эрозионные свойства смеси, связанные с использованием кремнеземсодержащего материала при основной футеровке стальковша и промковша. Известна также теплоизолирующая шлакообразующая смесь для непрерывной разливки стали, включающая аморфный графит, известь, пылевидные отходы производства ферросилиция, пылевидные отходы производства алюминия [2]. Существенными недостатками данной смеси при использовании в промежуточном ковше являются неконтролируемый процесс науглероживания стали и низкие теплоизолирующие и рафинирующие свойства в связи с содержанием в составе смеси аморфного графита. Желаемыми техническими результатами изобретения являются: – снижение тепловых потерь при разливке стали и увеличение серийности разливаемой стали; – уменьшение брака, связанного с перепадами температуры и затвердеванием стали в стальковшах; – повышение ассимилирующей способности сформировавшимся шлаком неметаллических включений. Для этого предлагается теплоизолирующая шлакообразующая смесь, включающая шлакообразующий материал, органическую добавку и кокс, отличающаяся тем, что в качестве органической добавки она содержит лузгу зерновых культур, в качестве шлакообразующего материала она содержит материал следующего химического состава, мас.%:
с основностью 0,7÷2,2 (с учетом содержания SiO2 и СаО в ковшевом шлаке) при следующем соотношении компонентов, мас.%:

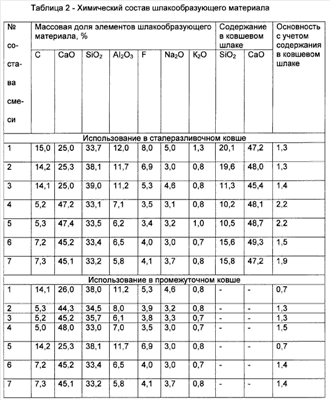

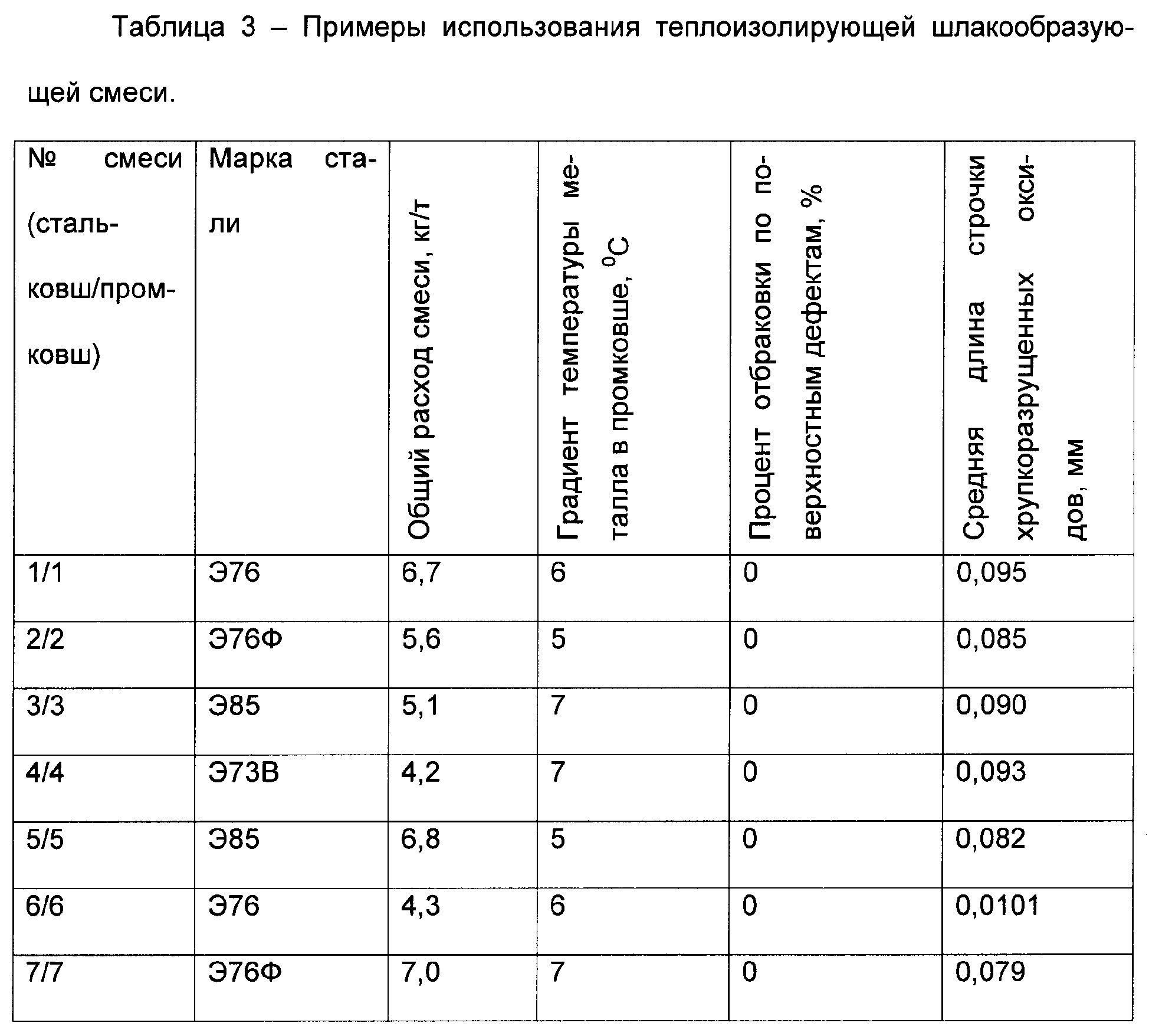

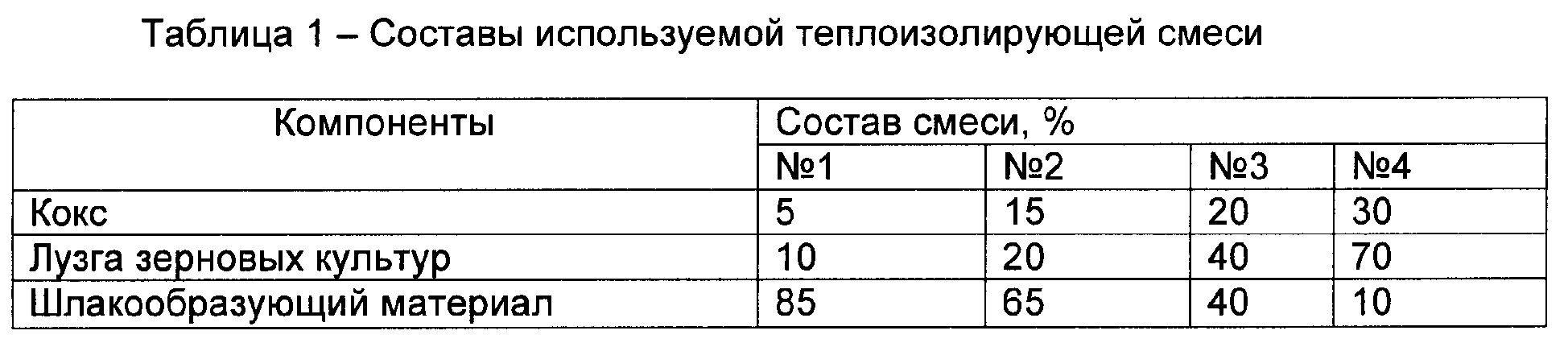

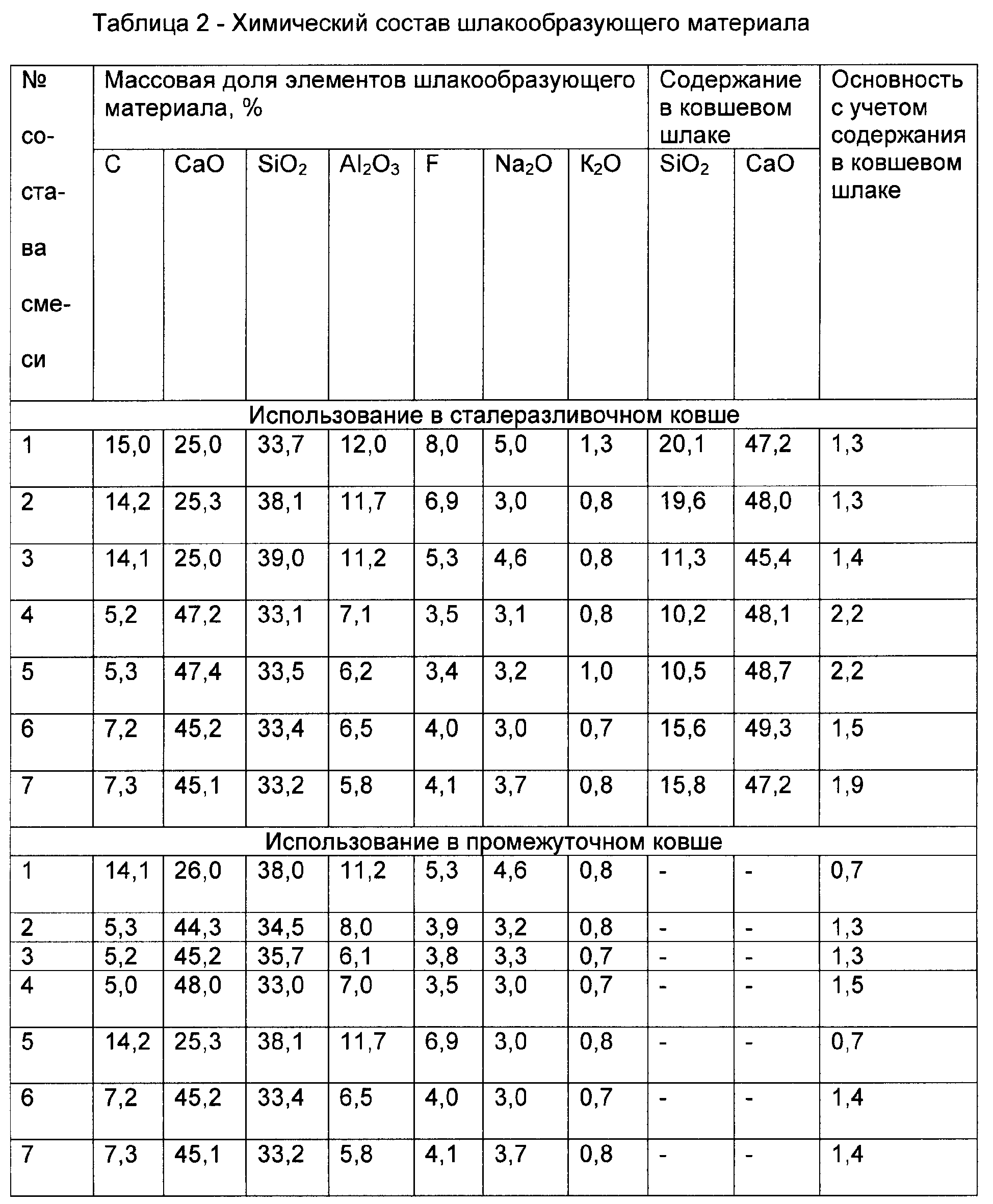

обеспечивающем расход теплоизолирующей смеси 1-7 кг/т жидкой стали. Состав смеси выбран исходя из следующих предпосылок. Углеродсодержащий материал регулирует скорость проплавления смеси, в процессе сгорания обеспечивает выделение тепла и создание восстановительной атмосферы, что приводит к защите металла от вторичного окисления и повышает теплоизолирующие свойства смеси. Добавка шлакообразующего материала (пыль производства ферросилиция, пыль производства алюминия, пыль известкового производства) повышает ассимилирующую способность шлакового расплава по отношению к хрупким силикатам и применима по сравнению с прототипом при производстве шарикоподшипниковой и рельсовой стали в связи с отсутствием в своем составе окислов титана. Теплоизолирующую смесь использовали при непрерывной разливке непрерывнолитых заготовок рельсовых марок сталей сечением 300×330 мм. Утепление проводили в сталеразливочных и промежуточных ковшах. Удельный расход теплоизолирующей смеси при защите зеркала расплава в сталеразливочном коше составлял 1,0-3,0 кг/т жидкого металла, в промежуточном ковше 3,0-7,0 кг/т жидкого металла. Использование теплоизолирующей смеси с содержанием кокса в пределах 5-30% обеспечивает высокую теплоизоляцию расплава металла без науглероживания стали. При использовании теплоизолирующей смеси с содержанием кокса более 30% наблюдается науглероживание металла, что приводит к содержанию углерода в стали выше верхнего предела марочного содержания. При содержании кокса менее 5% наблюдается интенсивное плавление смеси, что приводит к более высокому излучению тепла в атмосферу. Теплоизолирующей смесь с содержанием 10-70% лузги обеспечивает высокую теплоизоляцию при разливке серии плавок. При использовании лузги более 70% наблюдается интенсивное сгорание смеси с образованием факела, что приводит к снижению безопасности технологического персонала, а так же к снижению теплоизоляции поверхности расплава. Применение теплоизолирующей смеси с содержанием менее 10% лузги не обеспечивает требуемый градиент температуры при разливке серии плавок. Содержание СаО – 25,0÷48,0; SiO2 – 33,0÷39,0; Al2O3 – 7,0÷12,0; F Заявляемая теплоизолирующая смесь (примеры использования представлены в таблицах 1-3) использовалась на АКП и в промковше четырехручьевой блюмовой МНЛЗ с сечением кристаллизатора 300×330 мм при разливке стали марок Э76, Э73В, Э76Ф, Э85Ф. Перед подачей металла на МНЛЗ на АКП в каждый стальковш, предназначенный для разливки в серию, задавали теплоизолирующую смесь в количестве 100-300 кг. В процессе разливки стали в промежуточный ковш на зеркало металла первой плавки в серии задавали теплоизолирующую шлакообразующую смесь в количестве 75-175 кг, при смене очередного разливочного ковша в промежуточный ковш присаживали шлакообразующую смесь в количестве до 30 кг. Использование теплоизолирующей шлакообразующей смеси при непрерывной разливке стали позволило снизить градиент температуры металла в промежуточном ковше до 5-7°С и, как следствие, отбраковку металла по нарушению температурно-скоростного режима на 0,14%, уменьшить загрязненность стали неметаллическими включениями (длина строчки силикатных включений снижена на 0,05 мм).
Источники информации 1. RU 2175279 С2, B22D 11/111. 2. А.с. СССР 1702696, С21С 5/54.
Формула изобретения
Теплоизолирующая шлакообразующая смесь, включающая шлакообразующий материал, органическую добавку и кокс, отличающаяся тем, что в качестве органической добавки она содержит лузгу зерновых культур, в качестве шлакообразующего материала она содержит материал следующего химического состава, мас.%:
с основностью 0,7-2,2, с учетом содержания SiO2 и СаО в ковшевом шлаке, при следующем соотношении компонентов, мас.%:
обеспечивающем расход теплоизолирующей смеси 1-7 кг/т жидкой стали. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3,5, Na2O
