Патент на изобретение №2379804

(54) СПОСОБ ЗАЗЕМЛЕНИЯ ПЕРЕДВИЖНЫХ РАДИОЭЛЕКТРОННЫХ СТАНЦИЙ

(57) Реферат:

Изобретение относится к электротехнике, а именно к способу заземления передвижных радиоэлектронных станций. Техническим результатом изобретения является сокращение времени, которое затрачивается на развертывание и свертывание системы заземления, и уменьшение доли ручного труда за счет использования гидравлического оборудования. Заземлители, соединенные проводом заземления с базовой машиной, устанавливают в штоки гидроцилиндров, жестко закрепленных по периметру базовой машины, и внедряют в грунт при выдвижении штоков. 1 ил.

Изобретение относится к электротехнике, а именно к способу заземления передвижных радиоэлектронных станций.

Известен способ, реализованный в техническом решении [1], в котором заземление осуществляется путем внедрения вертикальных электродов, закрепленных на проводящем основании, за счет наезда электростанции на основание. Однако такой способ предполагает наличие габаритного основания, затрудняющего его транспортирование и установку.

Наиболее близким по технической сущности является способ установки системы заземления посредством забивки заземлителей в грунт [2]. Данный способ не подразумевает использование каких-либо сложных механизмов и устройств, что характеризует простоту системы заземления. Однако из-за установки системы заземления вручную на этот процесс затрачивается значительное количество времени, что отрицательно сказывается на эффективности работы в условиях частой смены позиций.

Техническим результатом, на достижение которого направлено предлагаемое изобретение, является сокращение времени, затрачиваемое на развертывание и свертывание системы заземления, и уменьшение доли ручного труда в данном процессе.

Технический результат достигается тем, что в известном способе заземления передвижных радиоэлектронных станций, основанном на забивании заземлителей в грунт по периметру базовой машины, соединении заземлителей проводом заземления с базовой машиной, заземлители, соединенные проводом заземления с базовой машиной, устанавливают в штоки гидроцилиндров, жестко закрепленных по периметру базовой машины, и внедряют в грунт при выдвижении штоков.

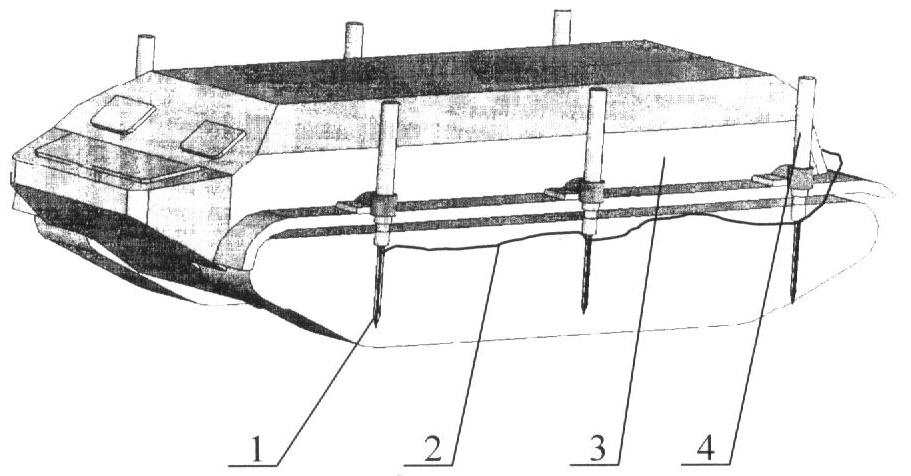

Пример реализации способа заземления передвижных радиоэлектронных станций показан на чертеже, где 1 – заземлители; 2 – провод заземления; 3 – базовая машина; 4 – гидроцилиндры, предназначенные для внедрения заземлителей в грунт.

Заземление передвижных радиоэлектронных станций осуществляется следующим образом.

Оператор устанавливает заземлители 1, соединенные проводом заземления 2 с базовой машиной 3, в штоки гидроцилиндров 4 (см. чертеж). После включения гидросистемы гидроцилиндры 4, посредством выдвижения их штоков, передают часть веса базовой машины 3 через заземлители 1 на грунт. Поскольку площадь контакта заземлителей 1 с грунтом незначительна, то при определенном значении удельного давления, которое превышает несущую способность грунта, происходит их заглубление.

Свертывание системы заземления происходит в обратной последовательности: оператор включает гидросистему, и гидроцилиндры извлекают заземлители из грунта. После разъединения заземлителей от штоков гидроцилиндров система заземления переходит в транспортное положение.

Применение предлагаемого способа позволяет значительно сократить не только долю ручного труда, но и затрачиваемое время при развертывании и свертывании системы заземления, что существенно повышает эффективность работы передвижных электроустановок.

Источники информации

1. А.с. 1821856 СССР, МКИ⁵ H01R 4/66. Заземляющее устройство / Сафронов О.В., Сугаков В.Г. и др. (СССР) – 4869653/07; заявлено 26.09.90; опубл. 15.06.93; БИ 22.

2. С.И.Бабусенко, Ю.А.Бондарцов, С.С.Кущев и др. Базовые средства радиоподавления радиосвязи. Методика выполнения нормативов по технической, специальной, тактико-специальной подготовке / Учебное пособие. – Воронеж: ВИРЭ, 2005. – 121 с. (77 с., 86 с.).

Формула изобретения

Способ заземления передвижных радиоэлектронных станций, основанный на забивании заземлителей в грунт по периметру базовой машины, соединении заземлителей проводом заземления с базовой машиной, отличающийся тем, что заземлители, соединенные проводом заземления с базовой машиной, устанавливают в штоки гидроцилиндров, жестко закрепленных по периметру базовой машины, и внедряют в грунт при выдвижении штоков.
