РОССИЙСКАЯ ФЕДЕРАЦИЯ
ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ |
(19) |
RU |
(11) |
2378684 |
(13) |
C1 |
|
| (51) МПК
G06F7/527 (2006.01)
|
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ
| Статус: по данным на 17.09.2010 – действует |
|
|
|
|
|
(21), (22) Заявка: 2008116451/09, 29.04.2008
(24) Дата начала отсчета срока действия патента:
29.04.2008
(46) Опубликовано: 10.01.2010
(56) Список документов, цитированных в отчете о
поиске:
КАРЦЕВ М.А., БРИК В.А. Вычислительные системы и синхронная арифметика. – М.: Радио и связь, 1981, с.164, рис.4.1.1. RU 2148270 C1, 27.04.2000. RU 2065201 C1, 10.08.1996. SU 1226447 A1, 23.04.1986. US 5986587 A, 16.11.1999. US 6816877 B2, 09.11.2004.
Адрес для переписки:
54040, Украина, г. Николаев, Крылова, 54, кв.229, Л.П.Петренко
|
(72) Автор(ы):
Петренко Лев Петрович (UA)
(73) Патентообладатель(и):
Петренко Лев Петрович (UA)
|
(54) ФУНКЦИОНАЛЬНАЯ ВХОДНАЯ СТРУКТУРА ПАРАЛЛЕЛЬНО-ПОСЛЕДОВАТЕЛЬНОГО УМНОЖИТЕЛЯ ФОРМАТА ПОЗИЦИОННО-ЗНАКОВОЙ СИСТЕМЫ СЧИСЛЕНИЯ f(+/-)
(57) Реферат:

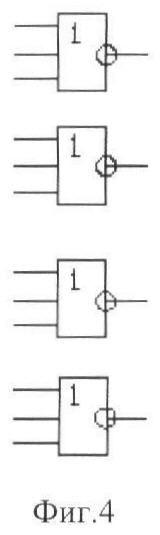

Изобретение относится к вычислительной технике и может быть использовано при построении арифметических устройств для выполнения арифметических операций в позиционно-знаковых кодах. Техническим результатом является повышение быстродействия устройства. Каждый разряд устройства выполнен в виде двух эквивалентных по структуре каналов – положительного и условно отрицательного, при этом, в одном из вариантов выполнения, i-ый разряд каждого канала содержит два элемента И, два элемента ИЛИ-НЕ. 4 ил.

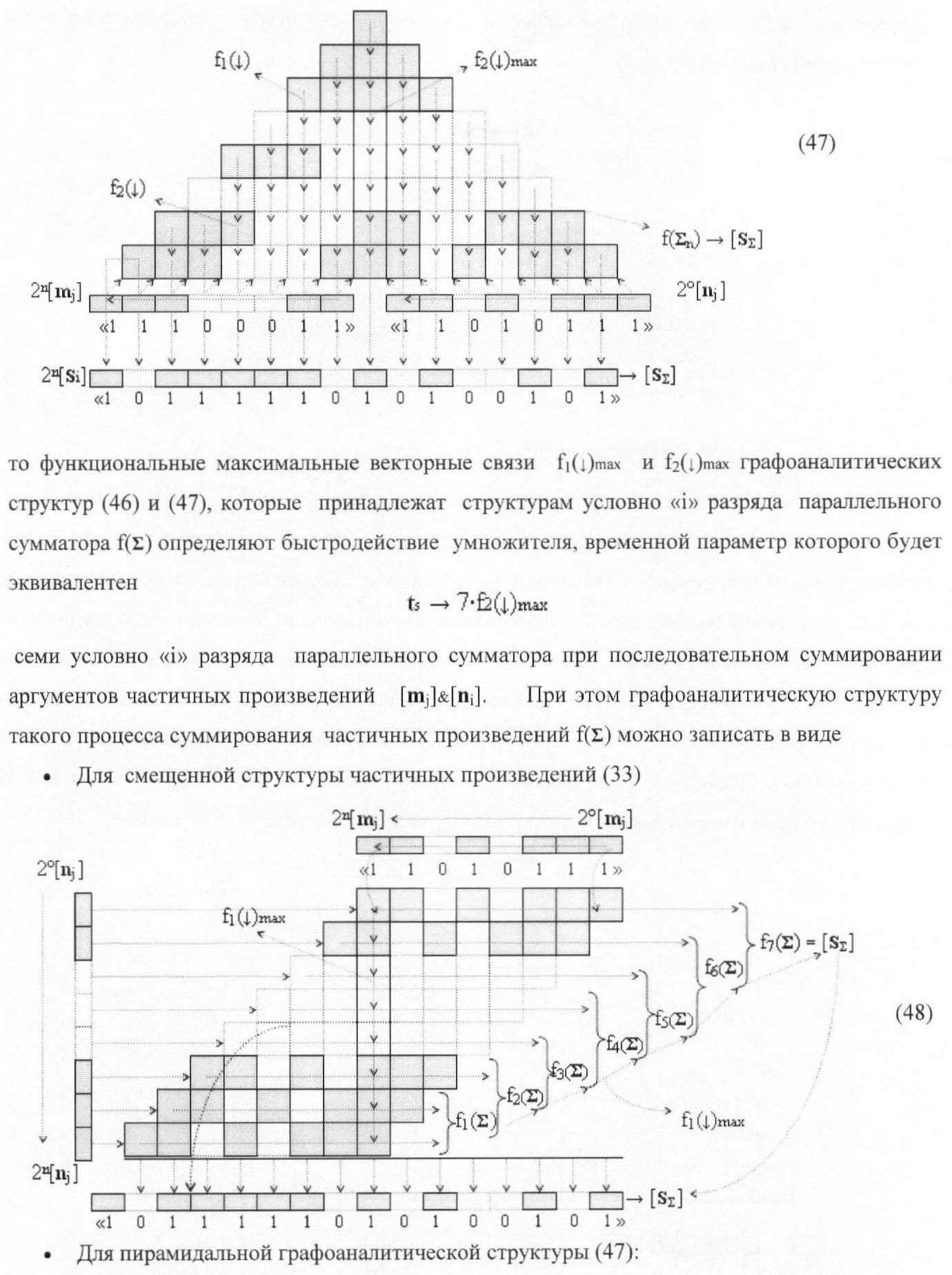

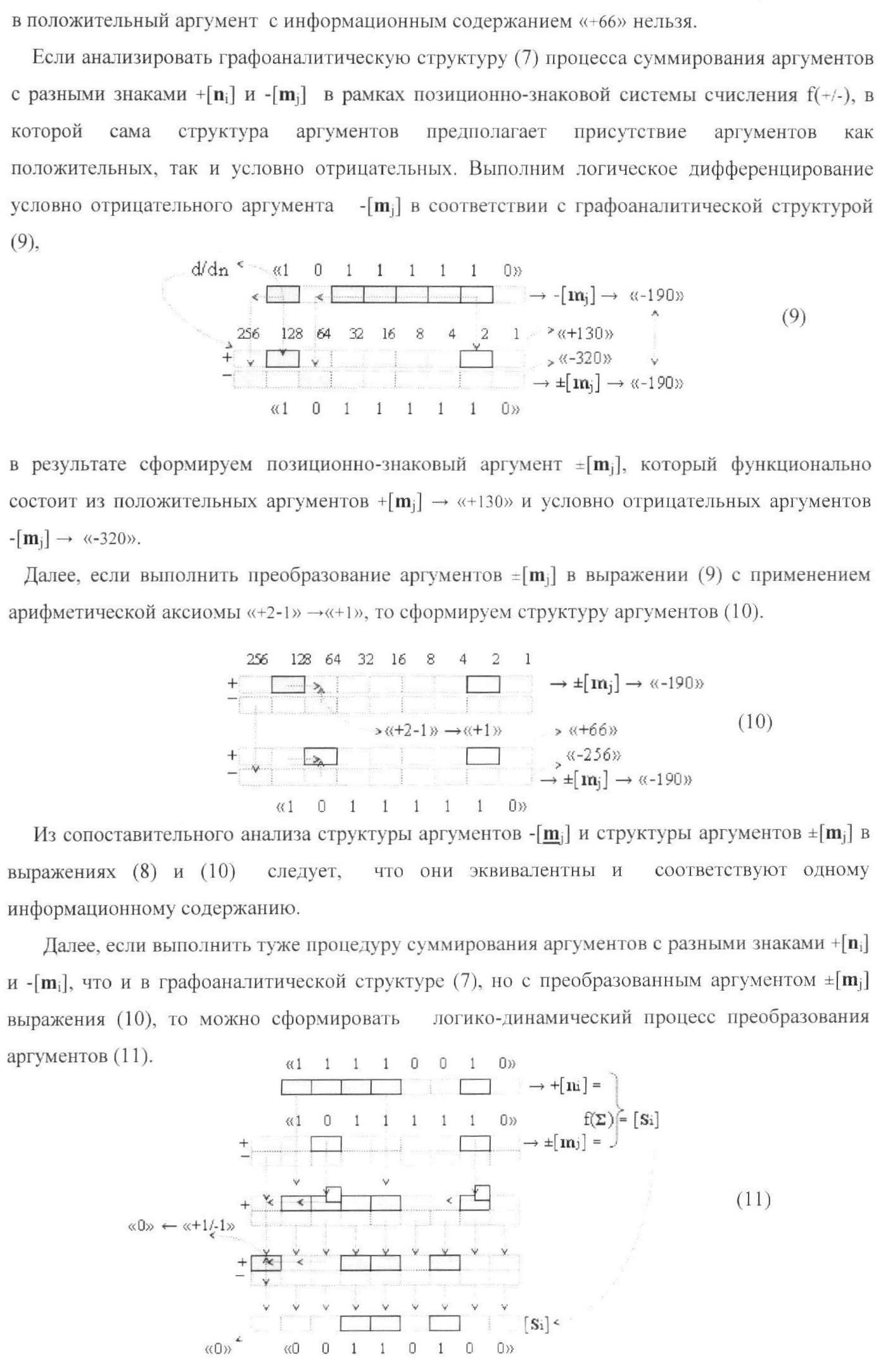

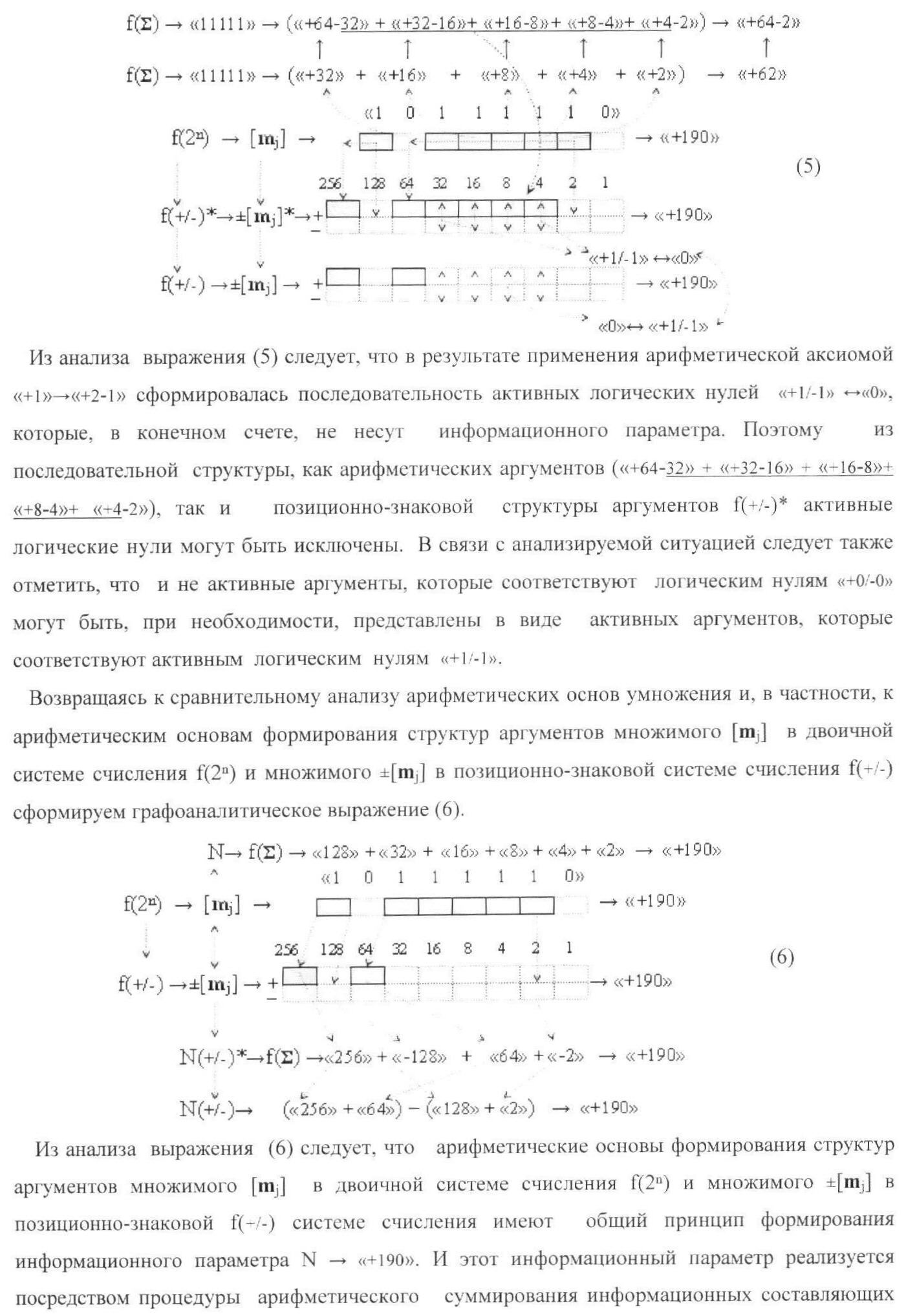

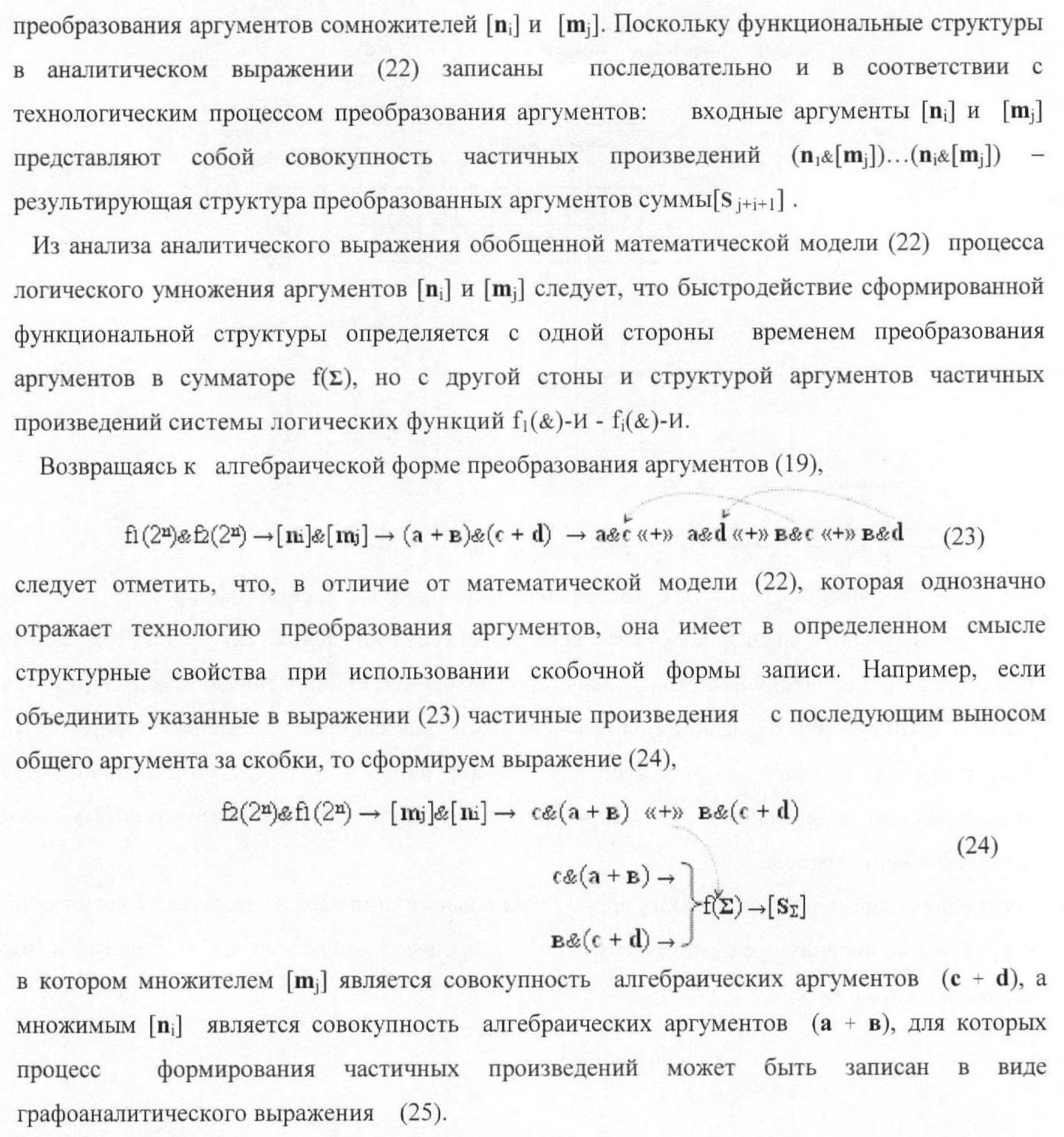

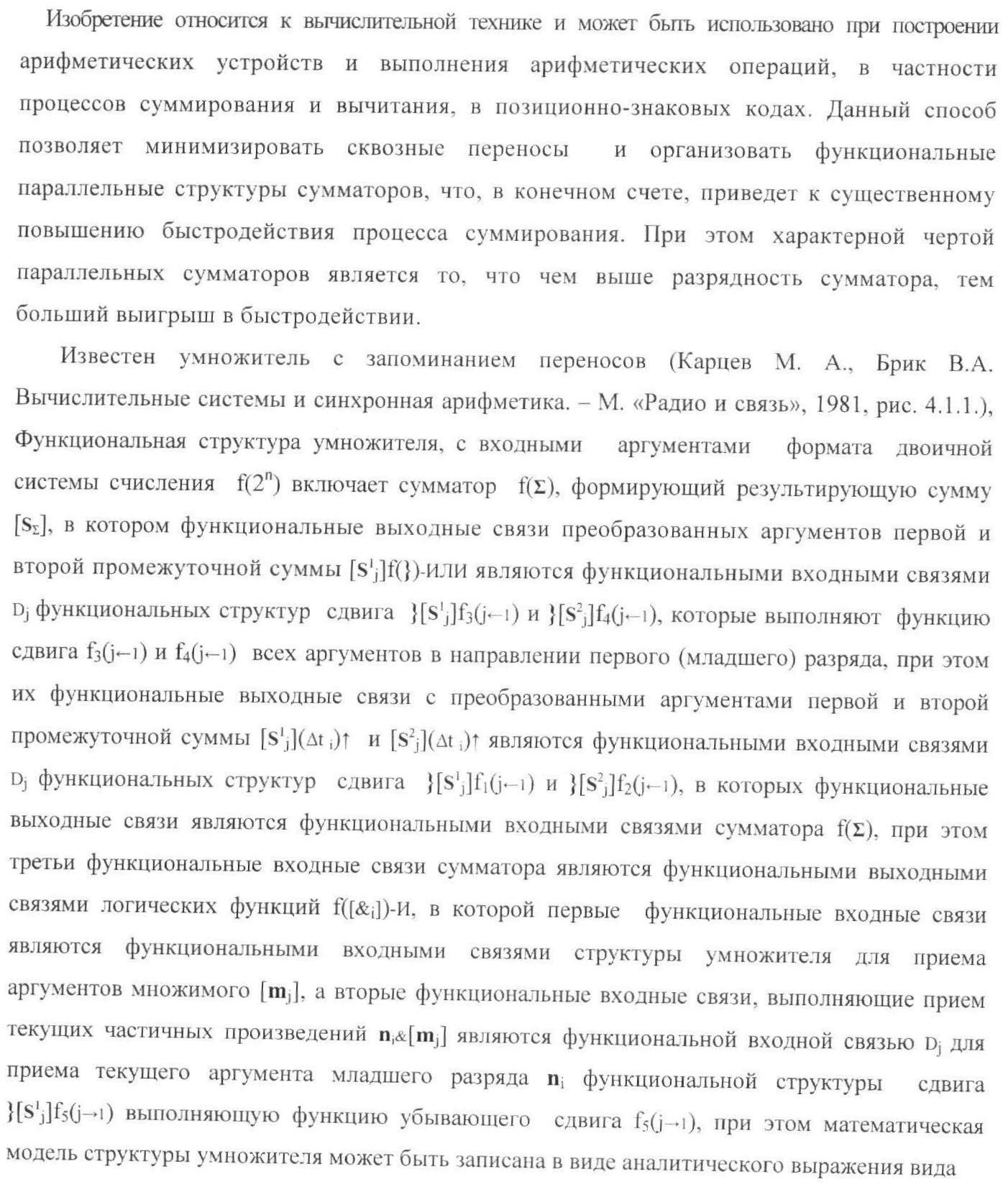

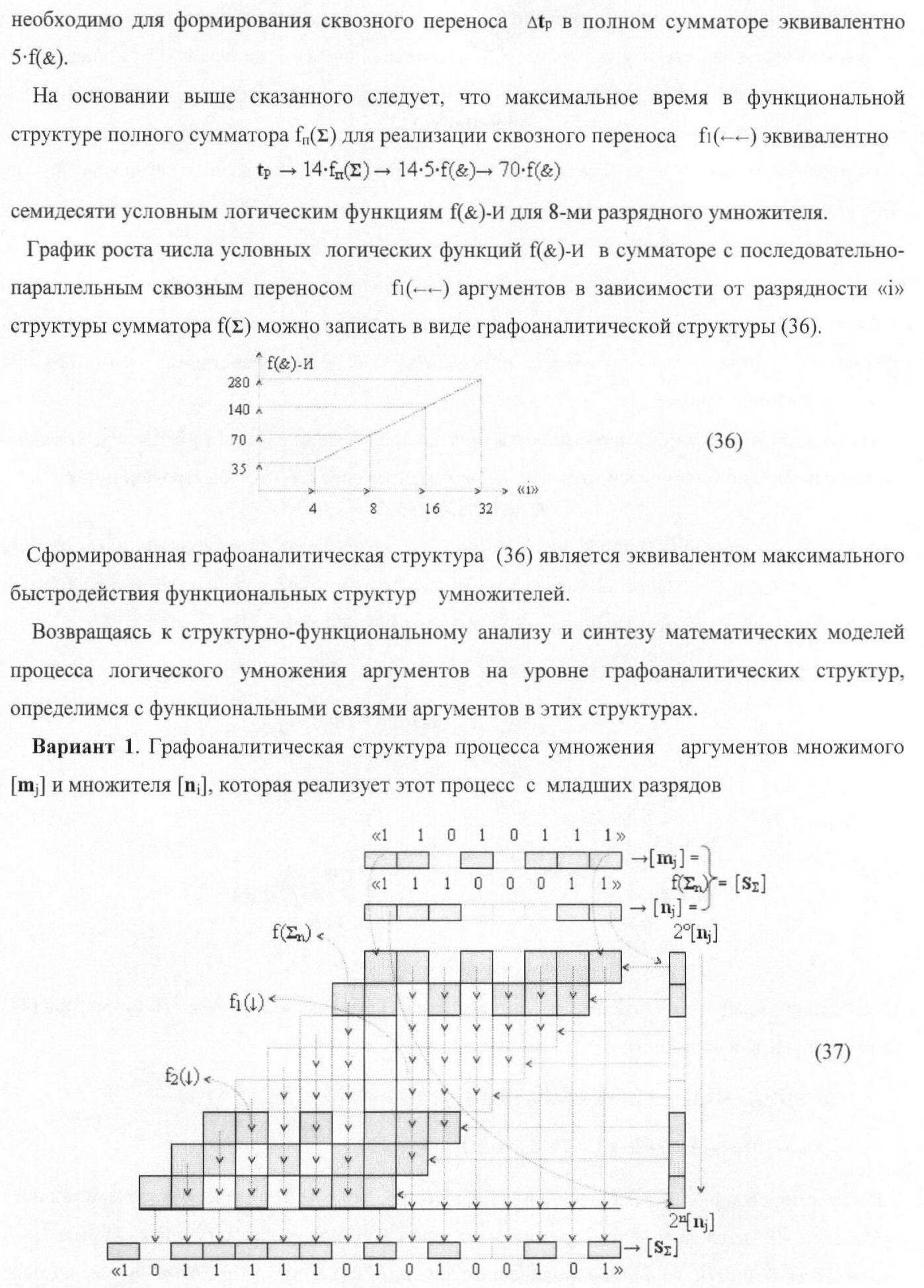

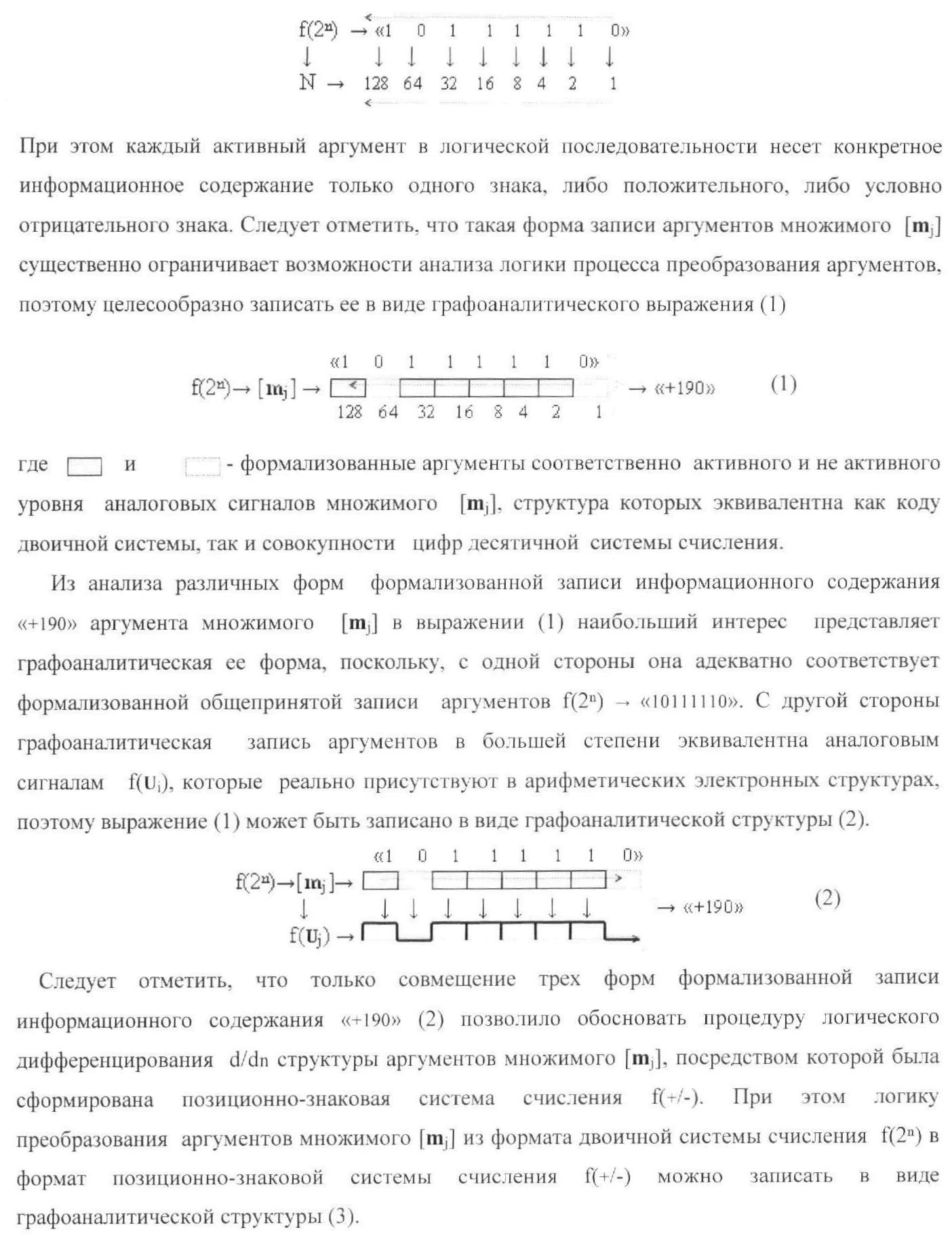

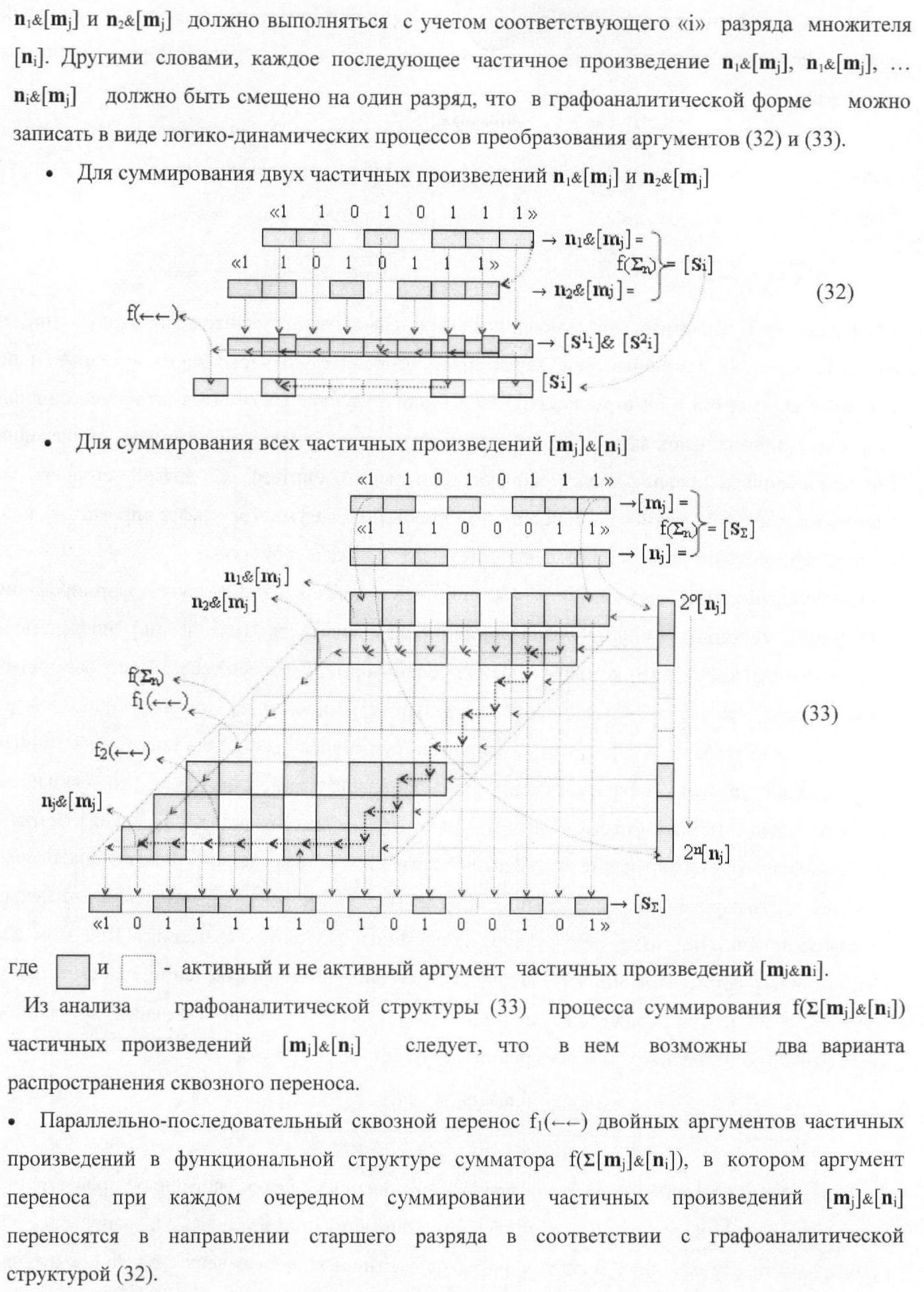

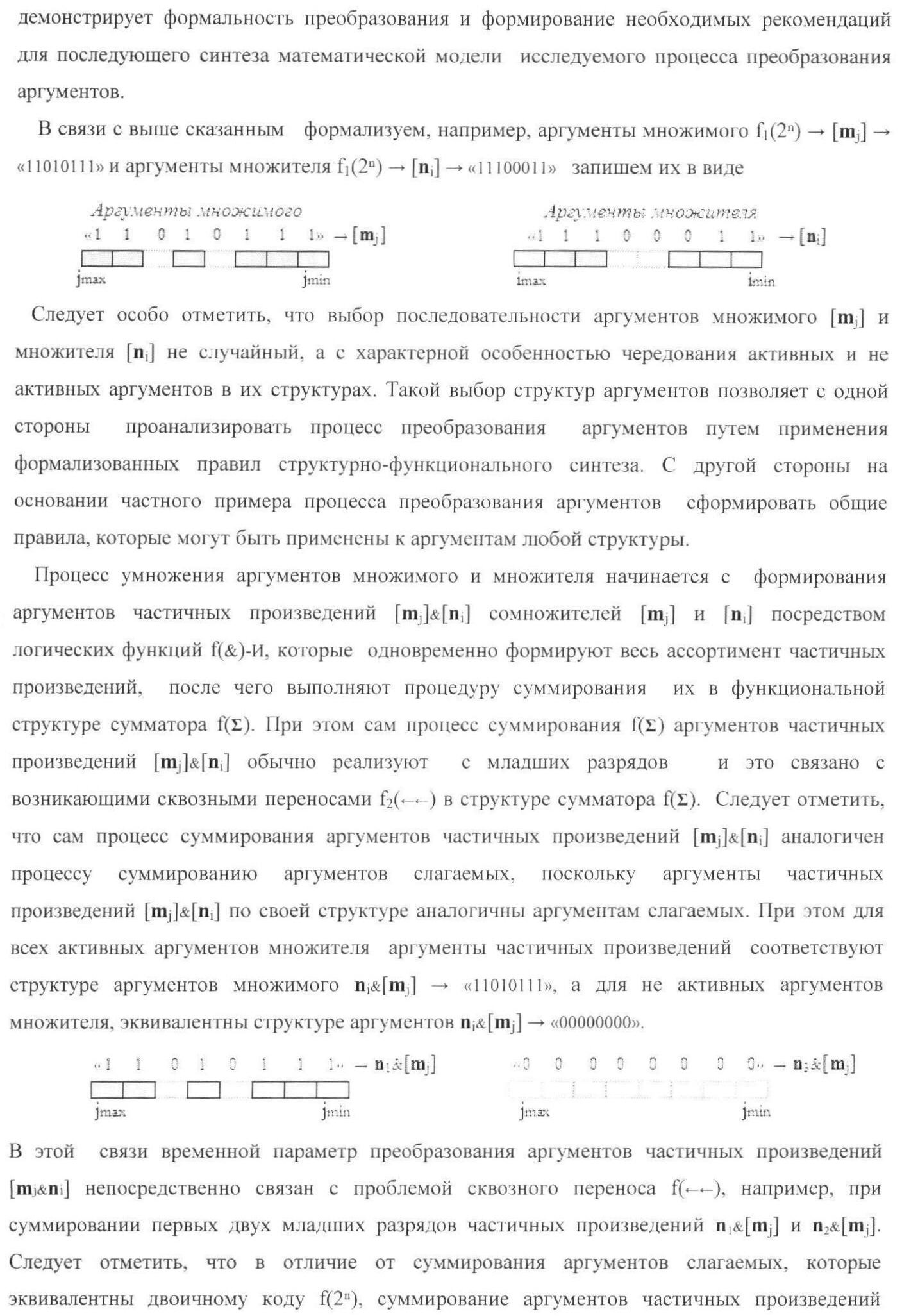

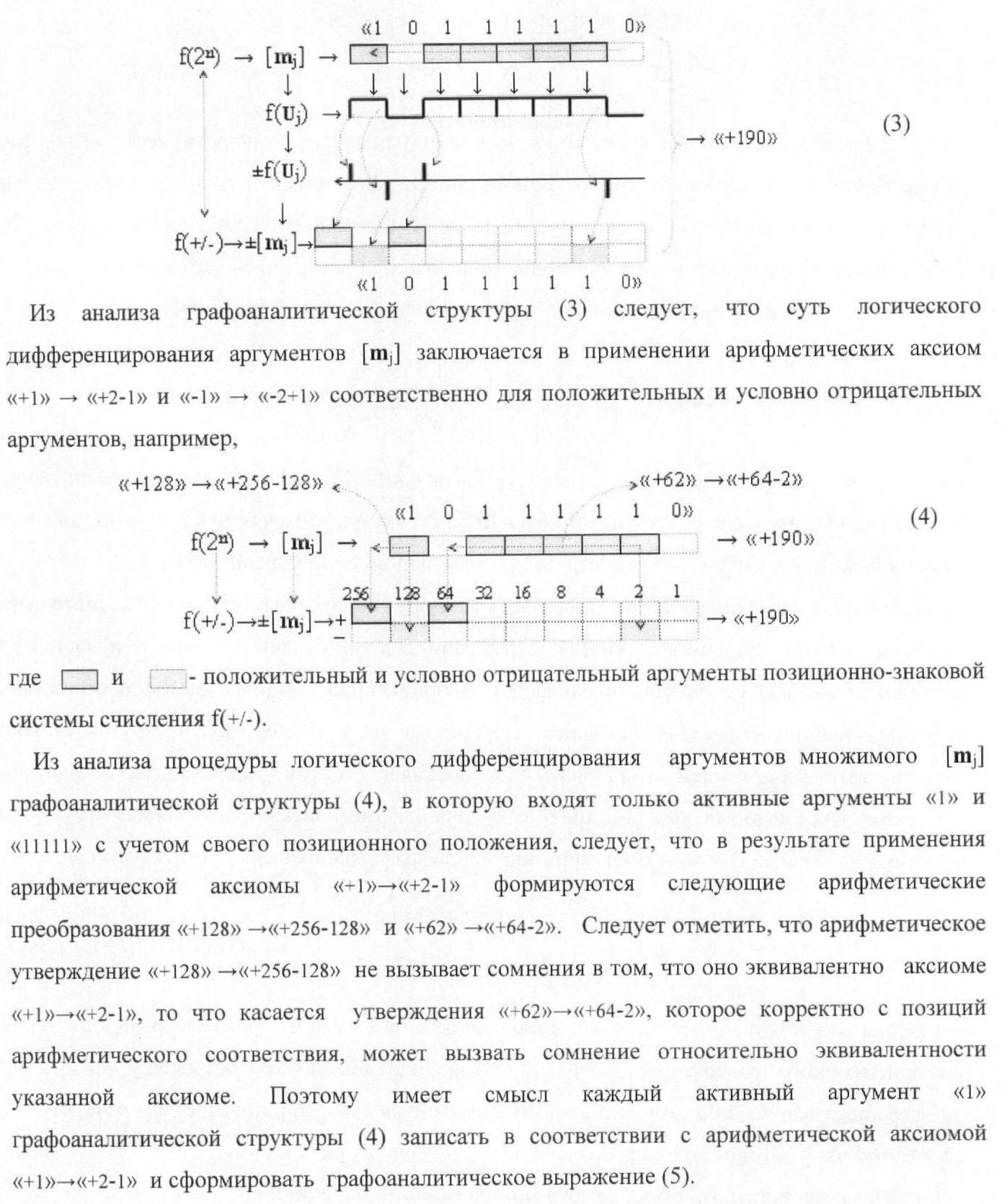

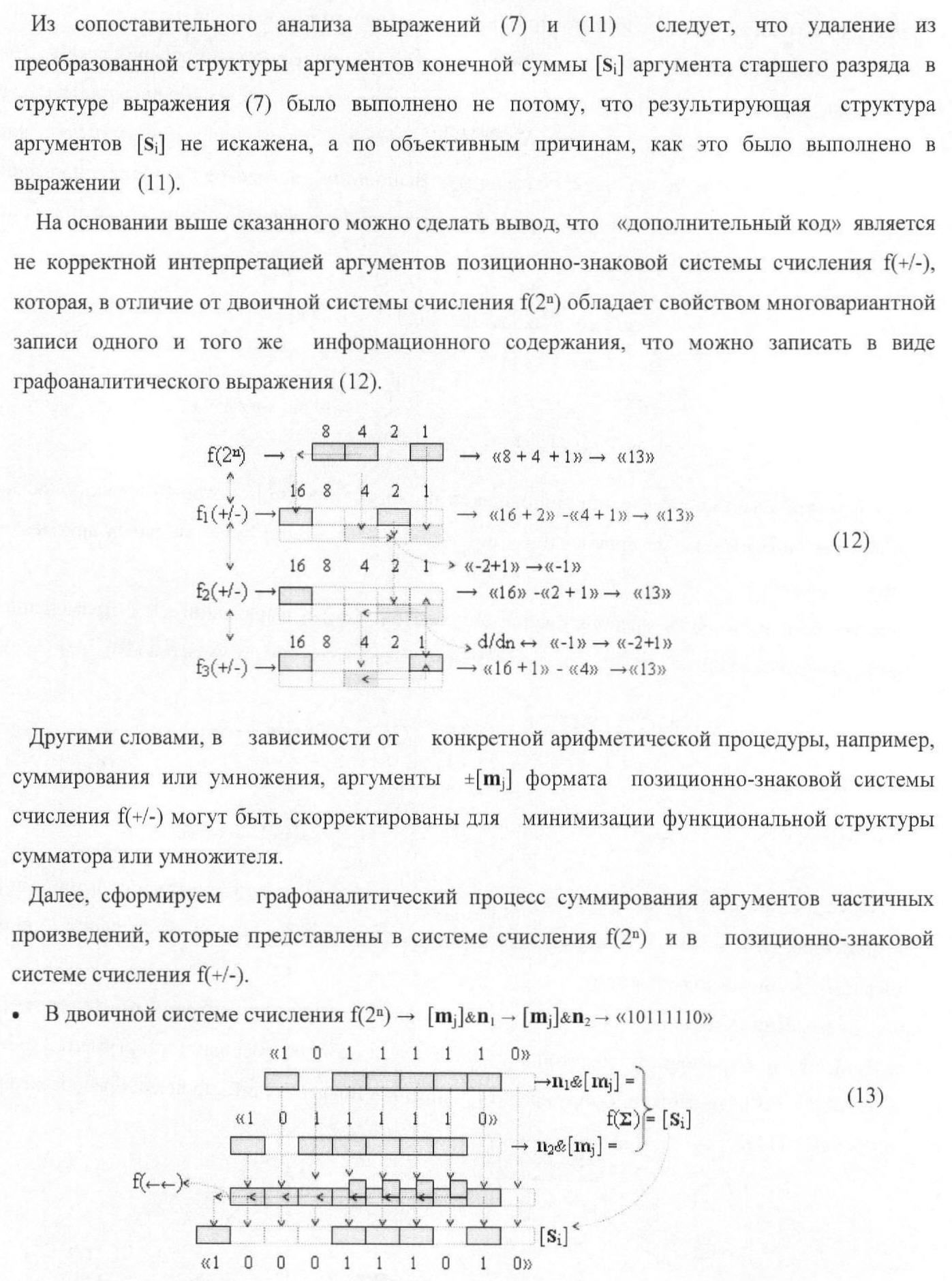

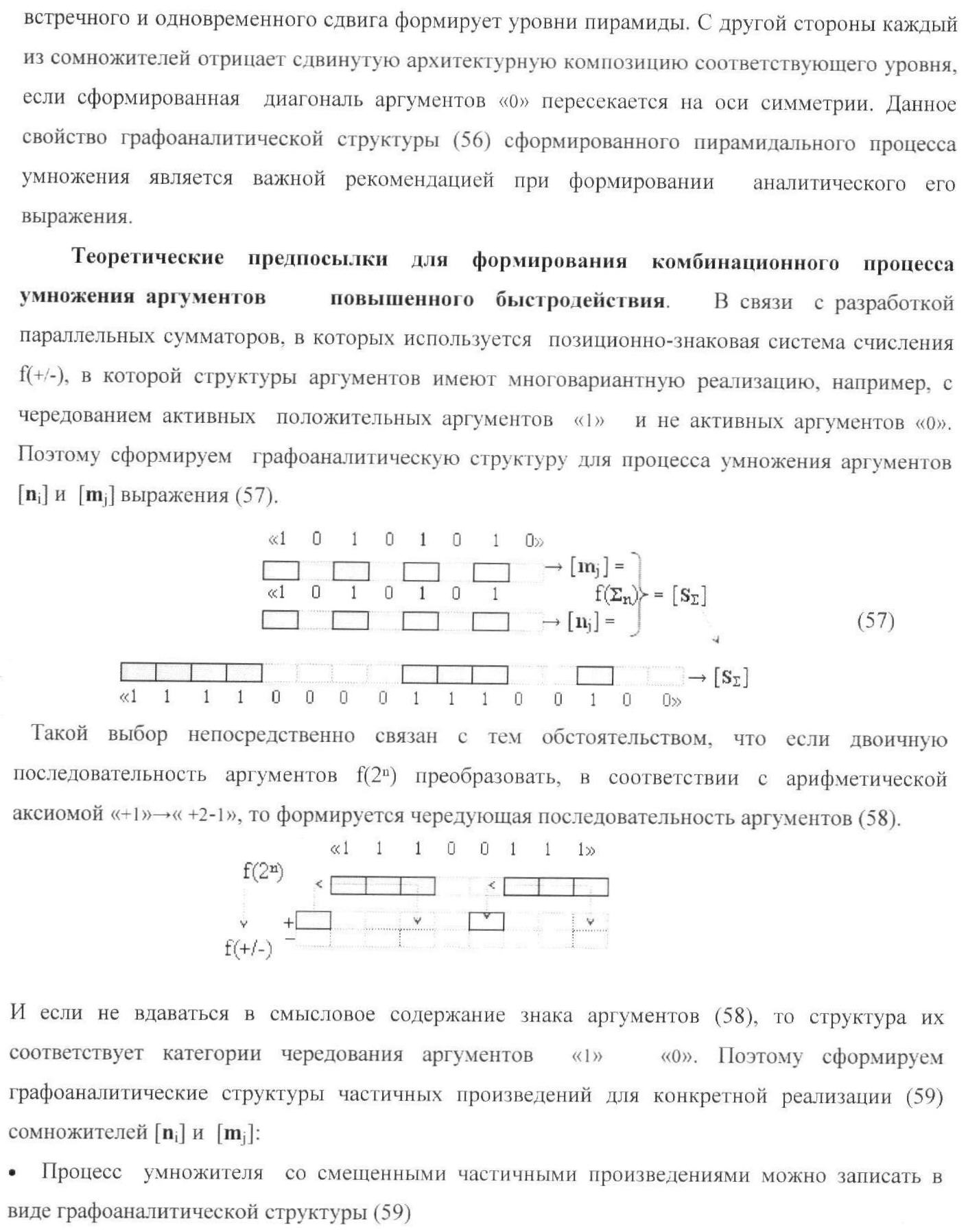

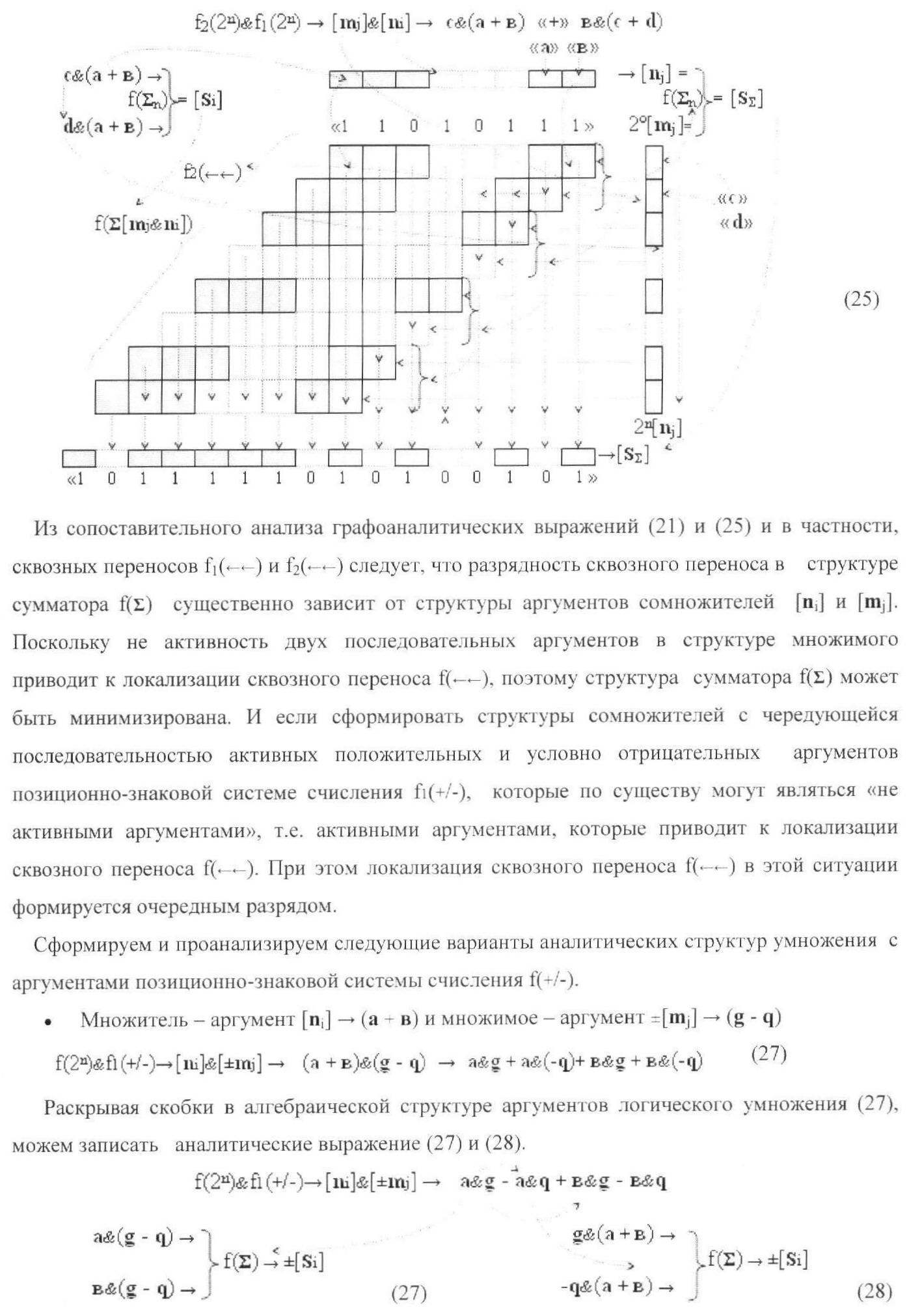

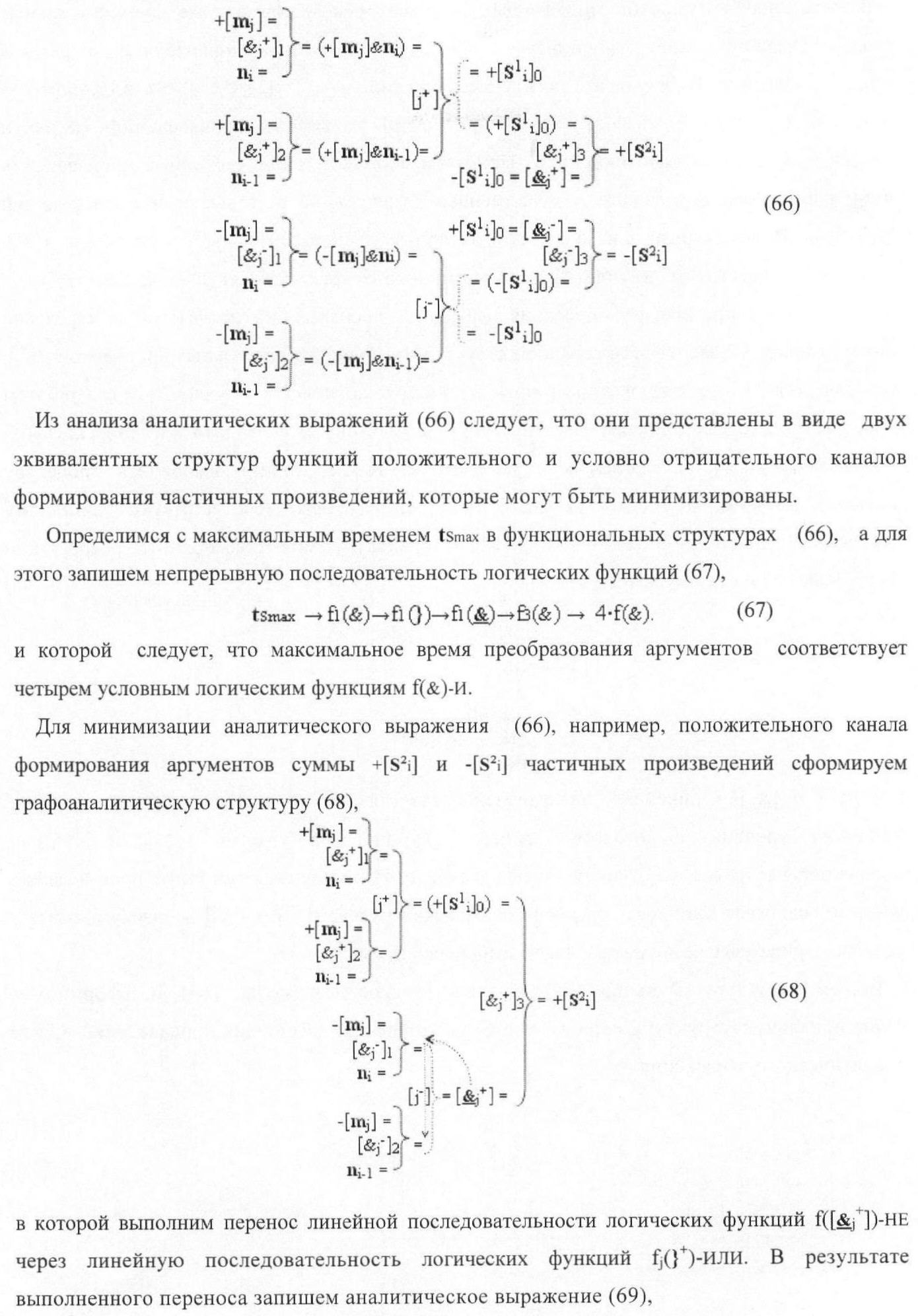

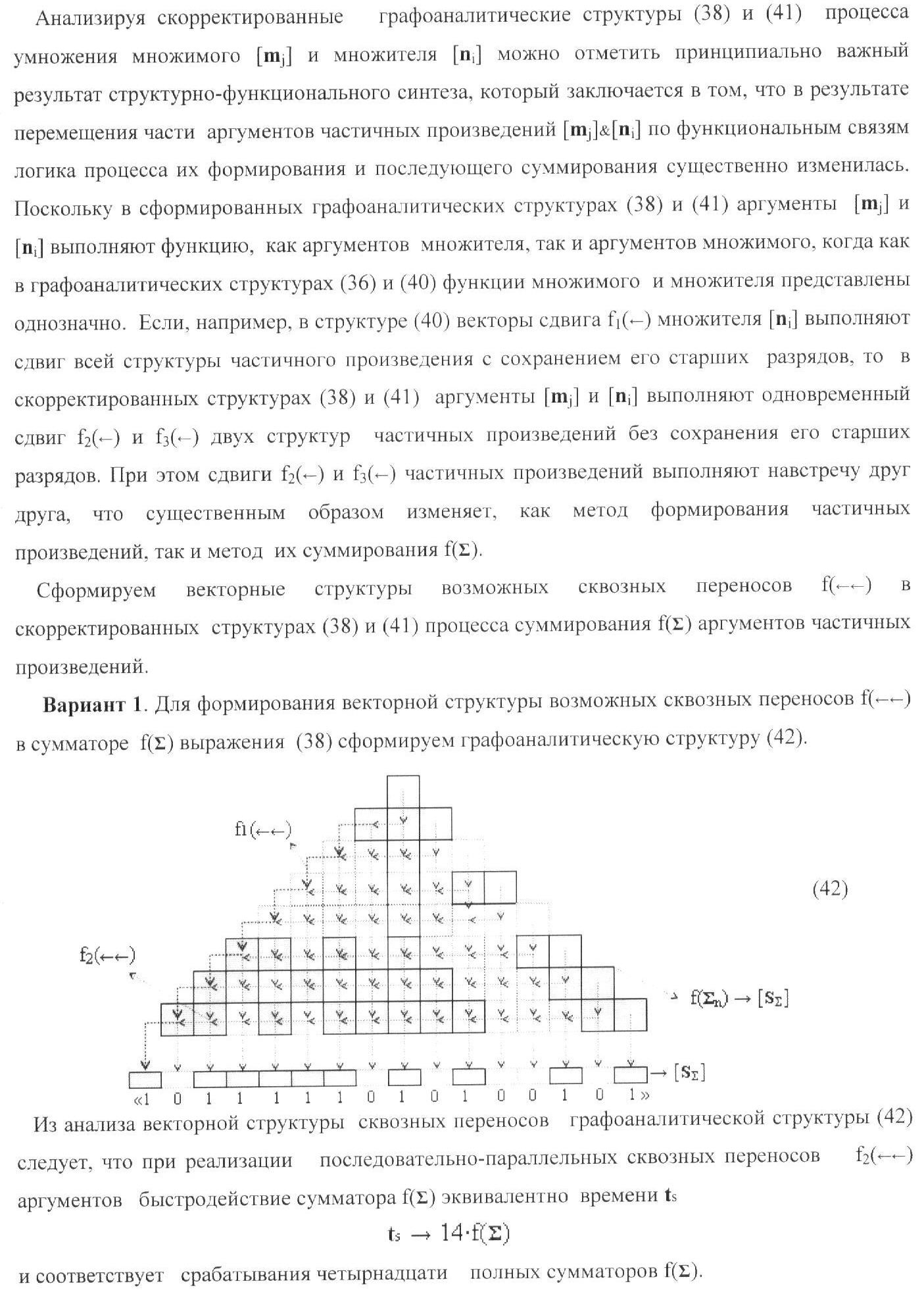

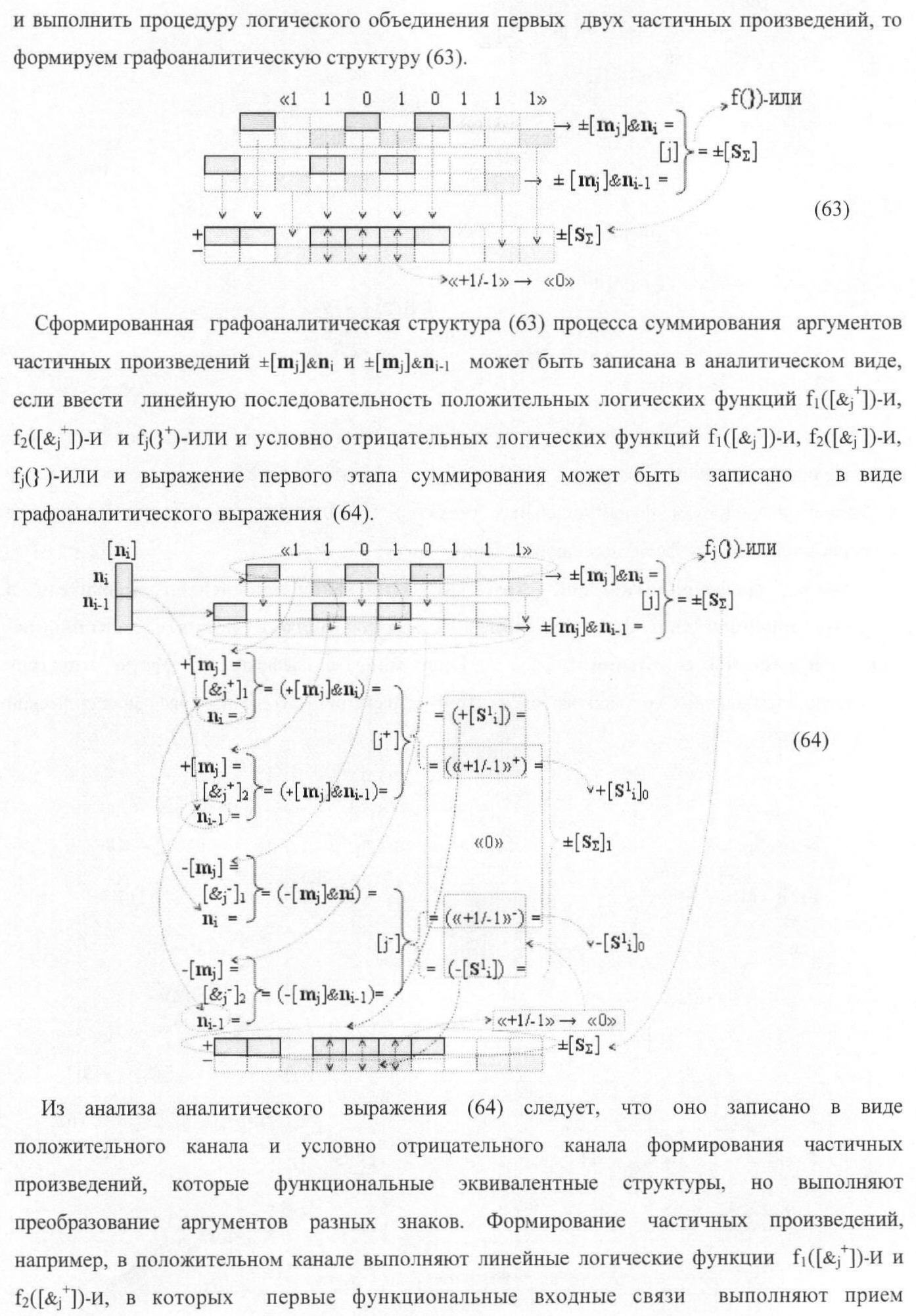

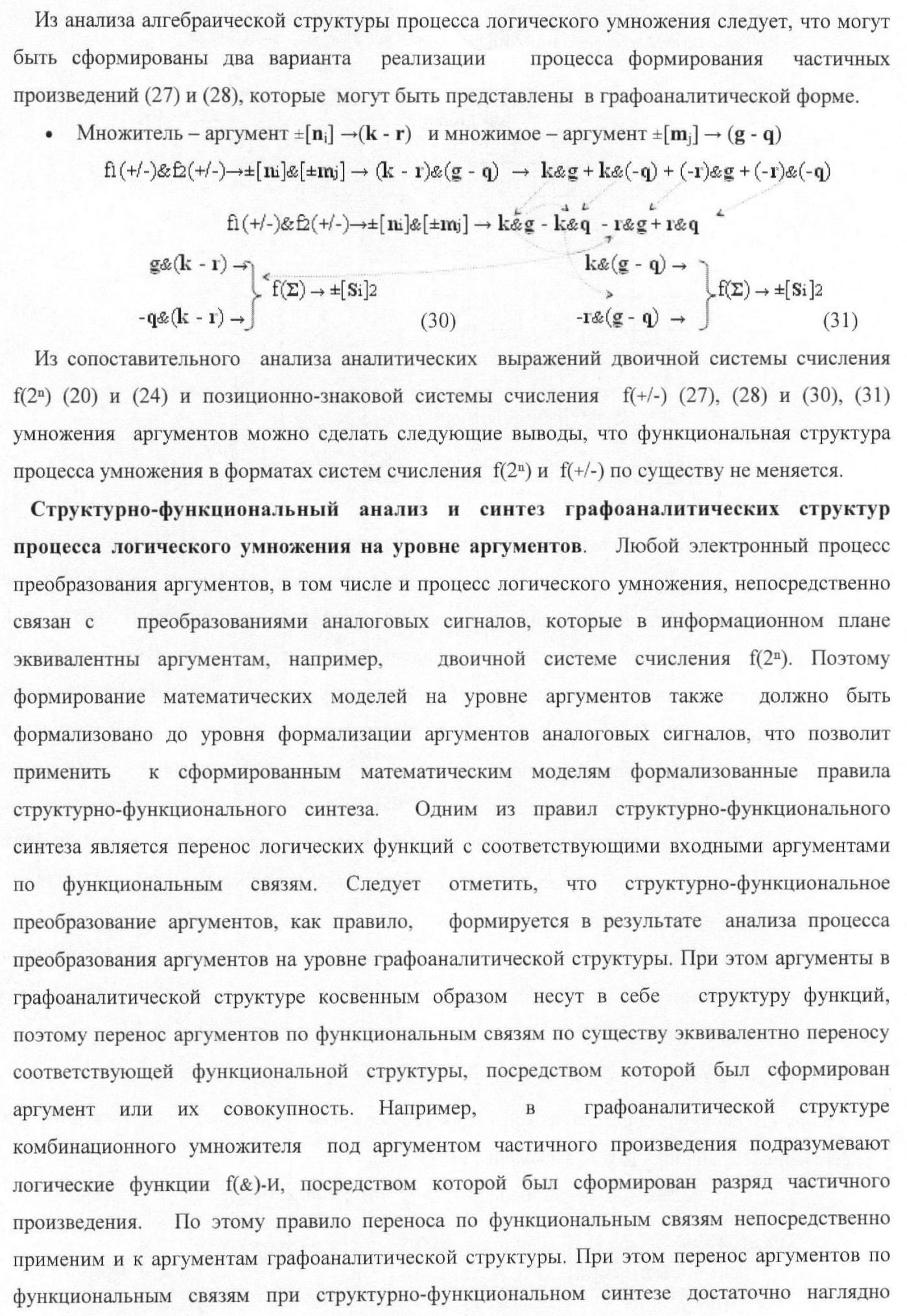

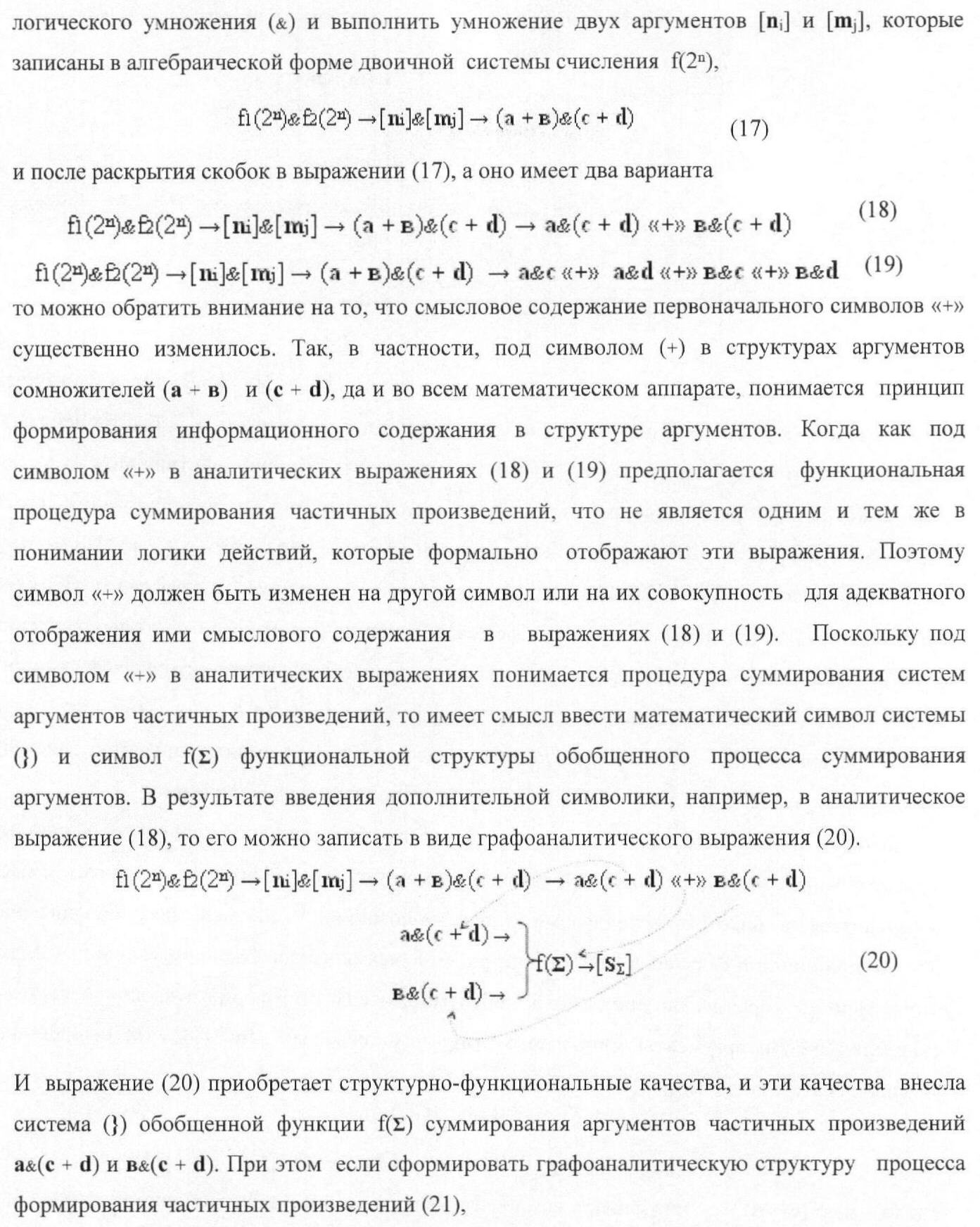

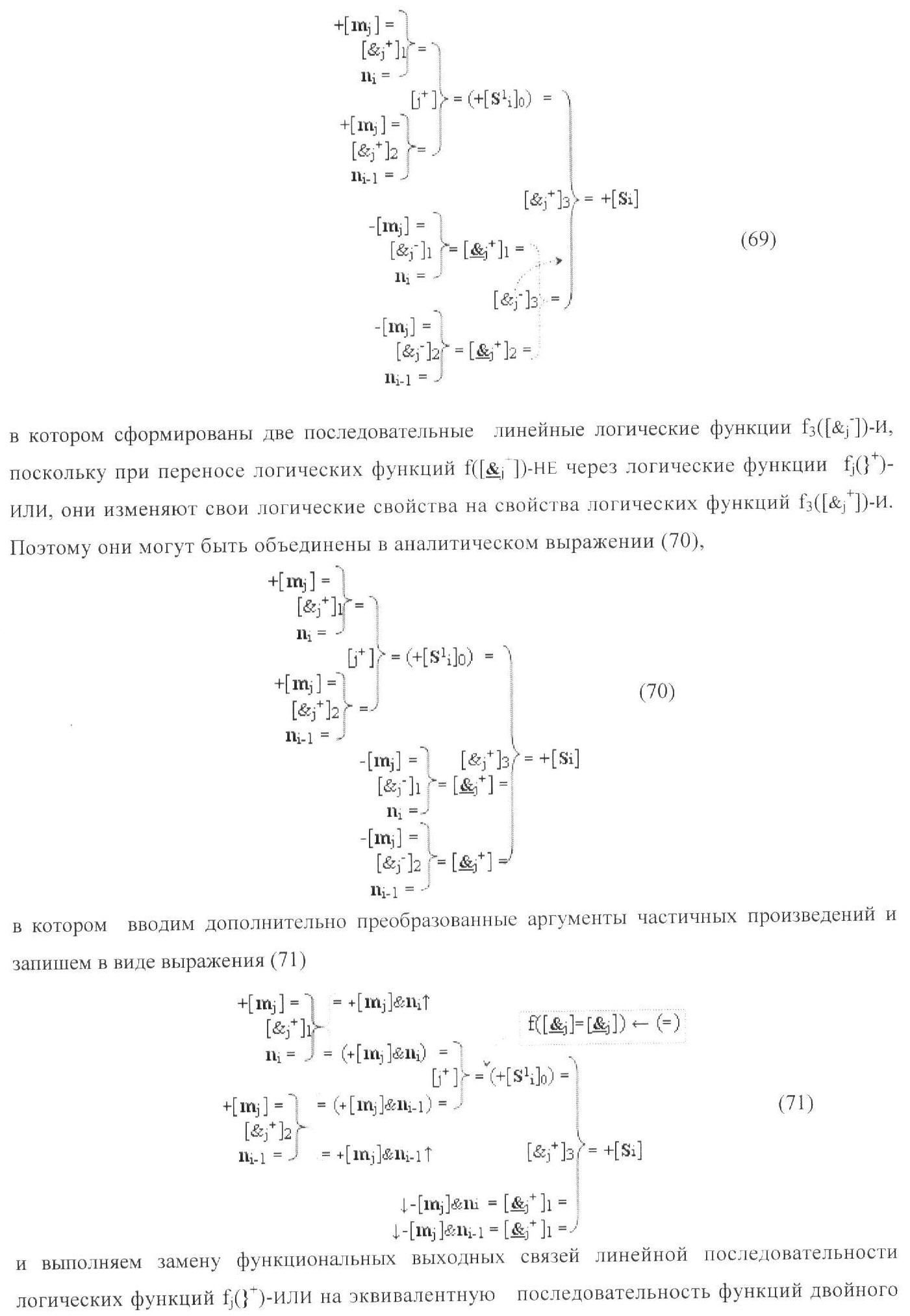

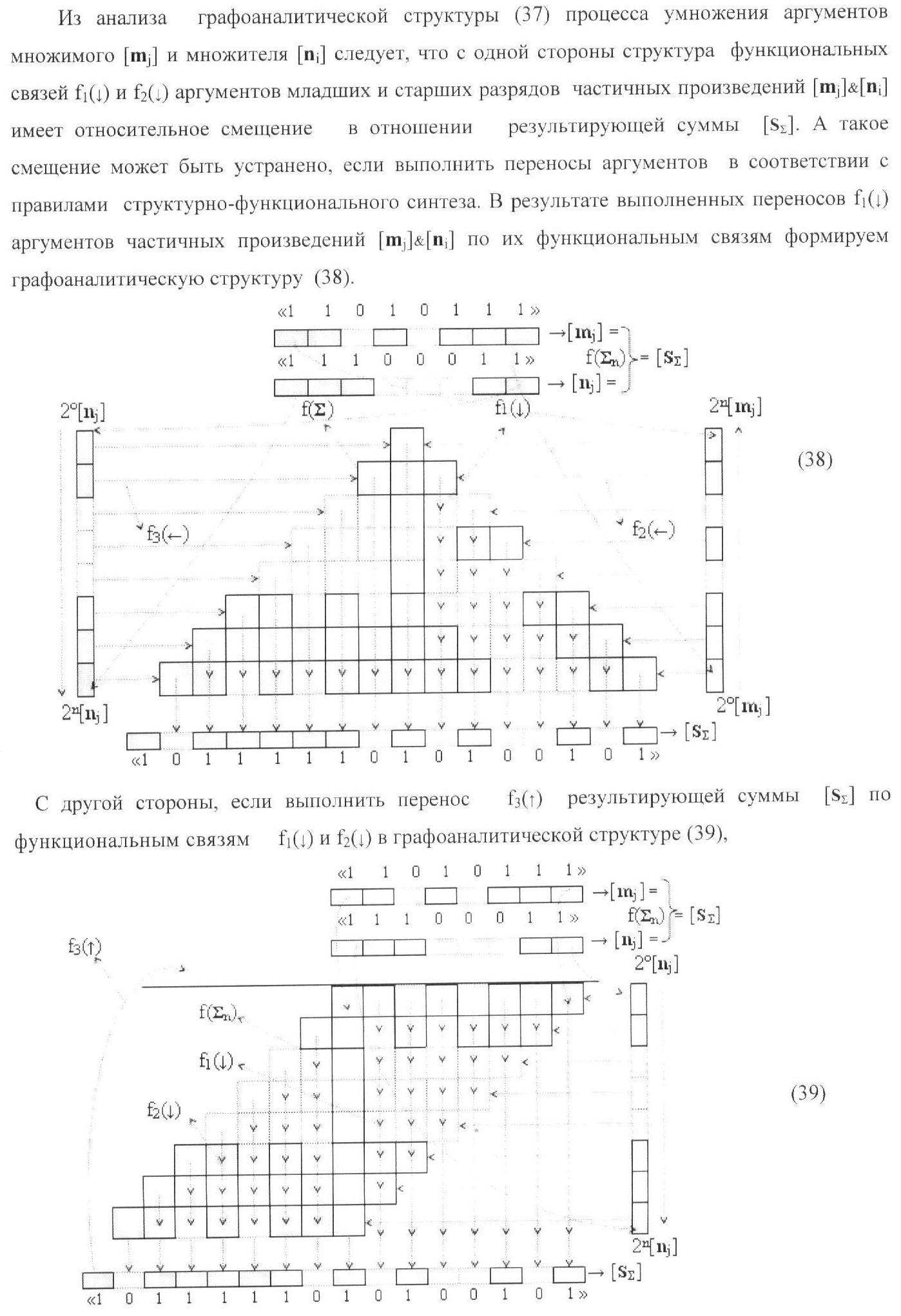

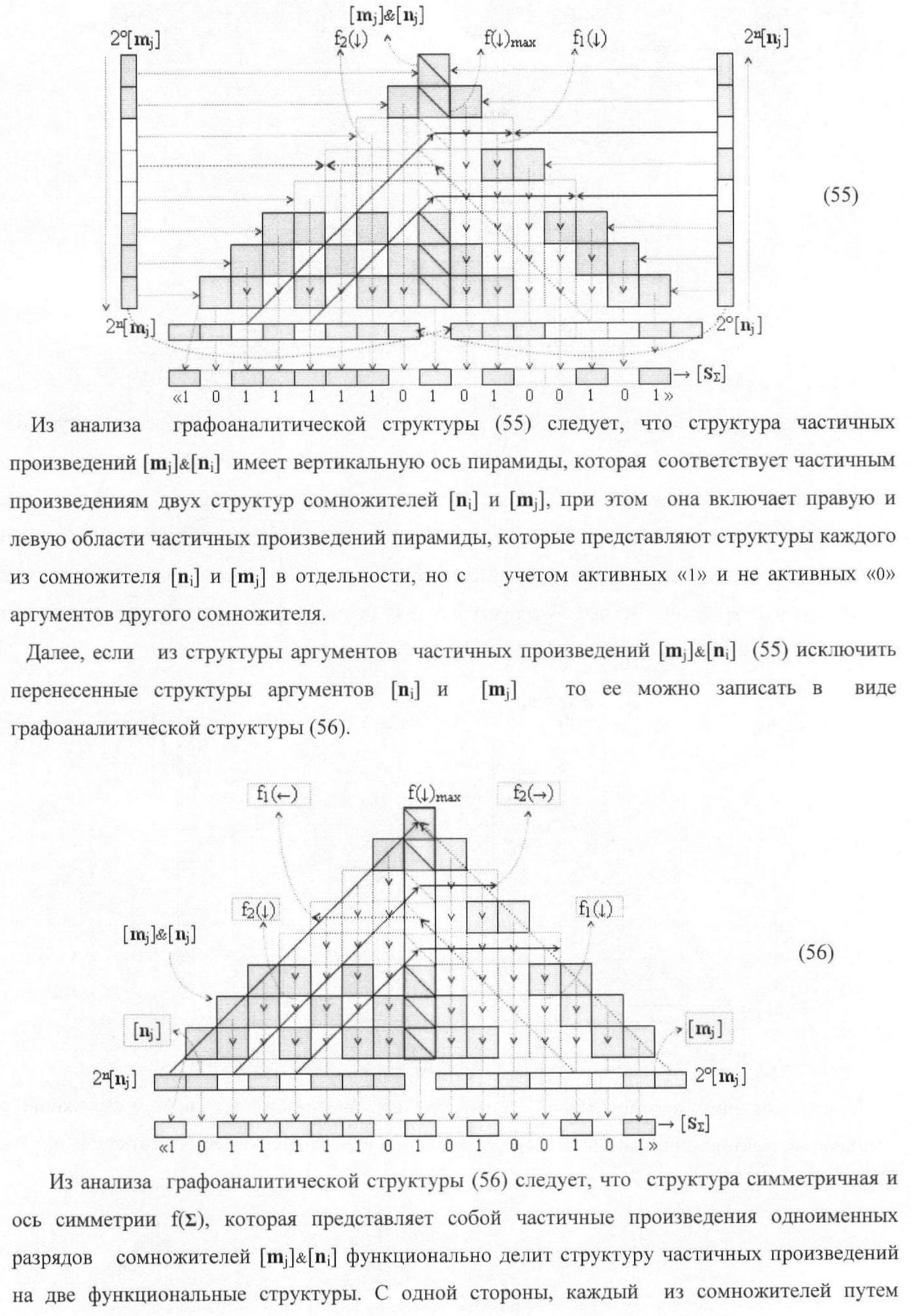

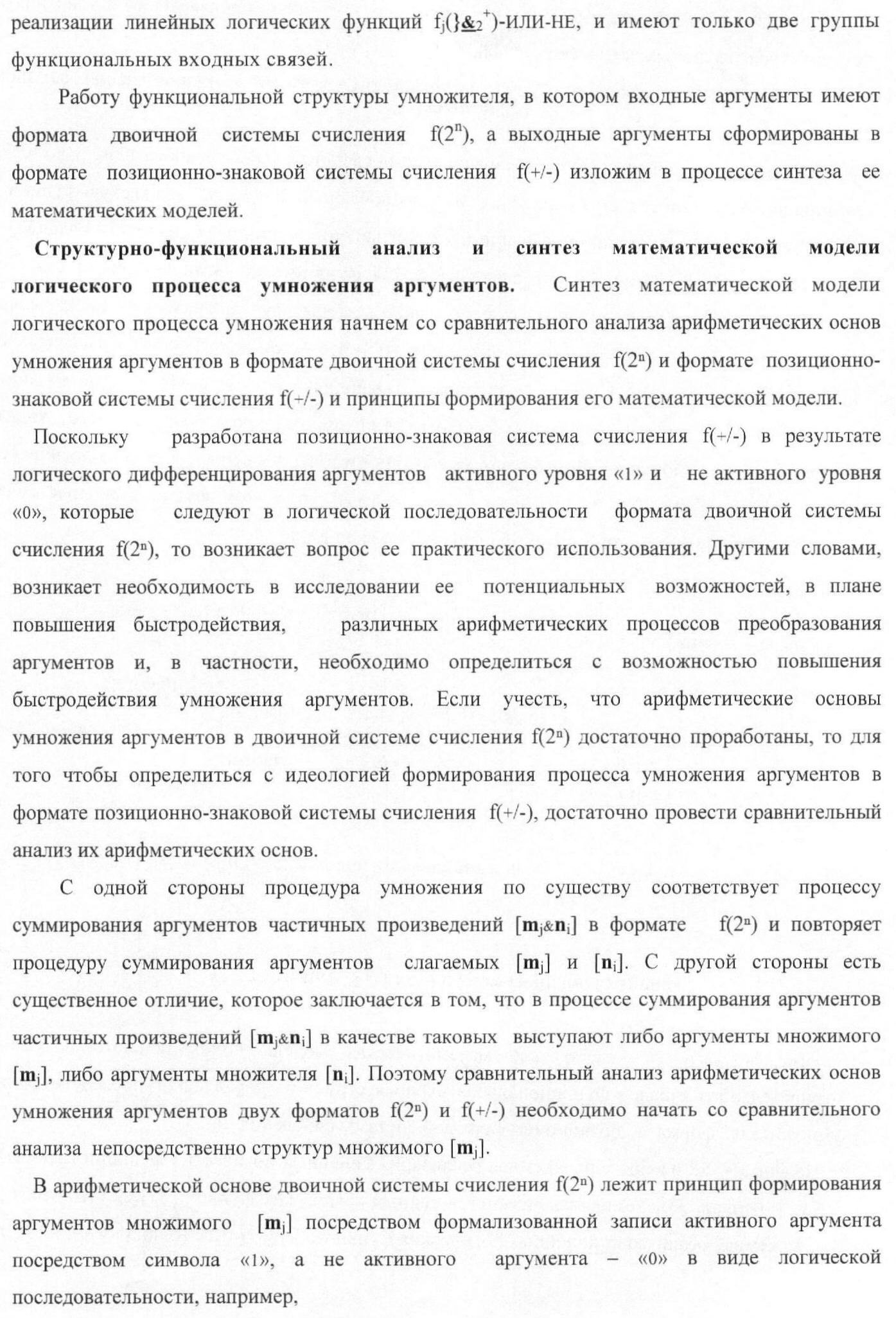

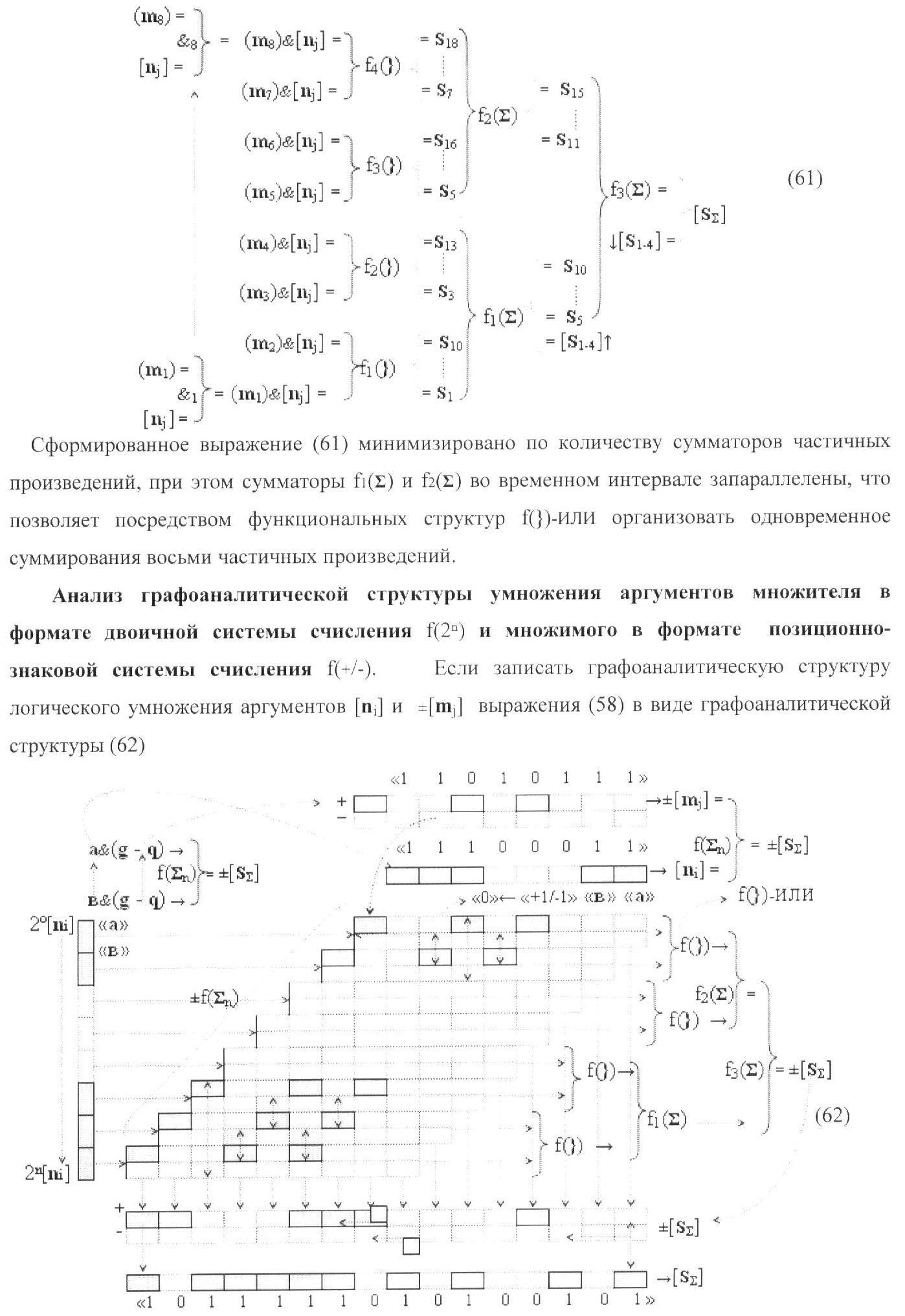

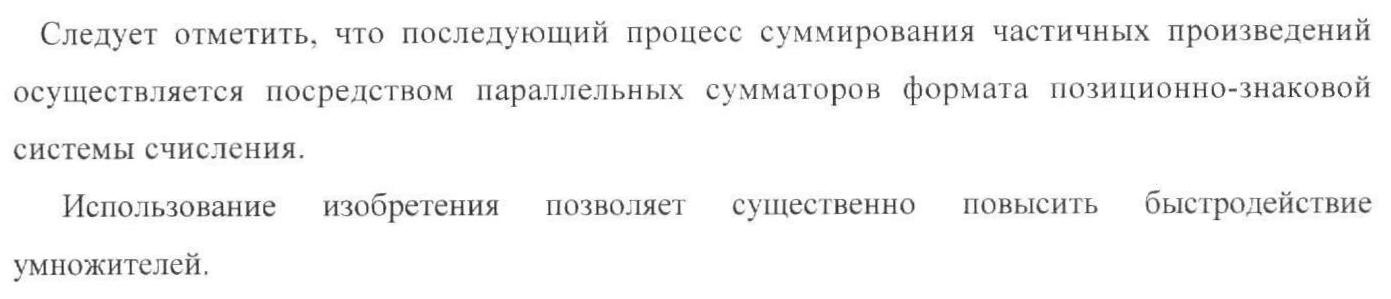

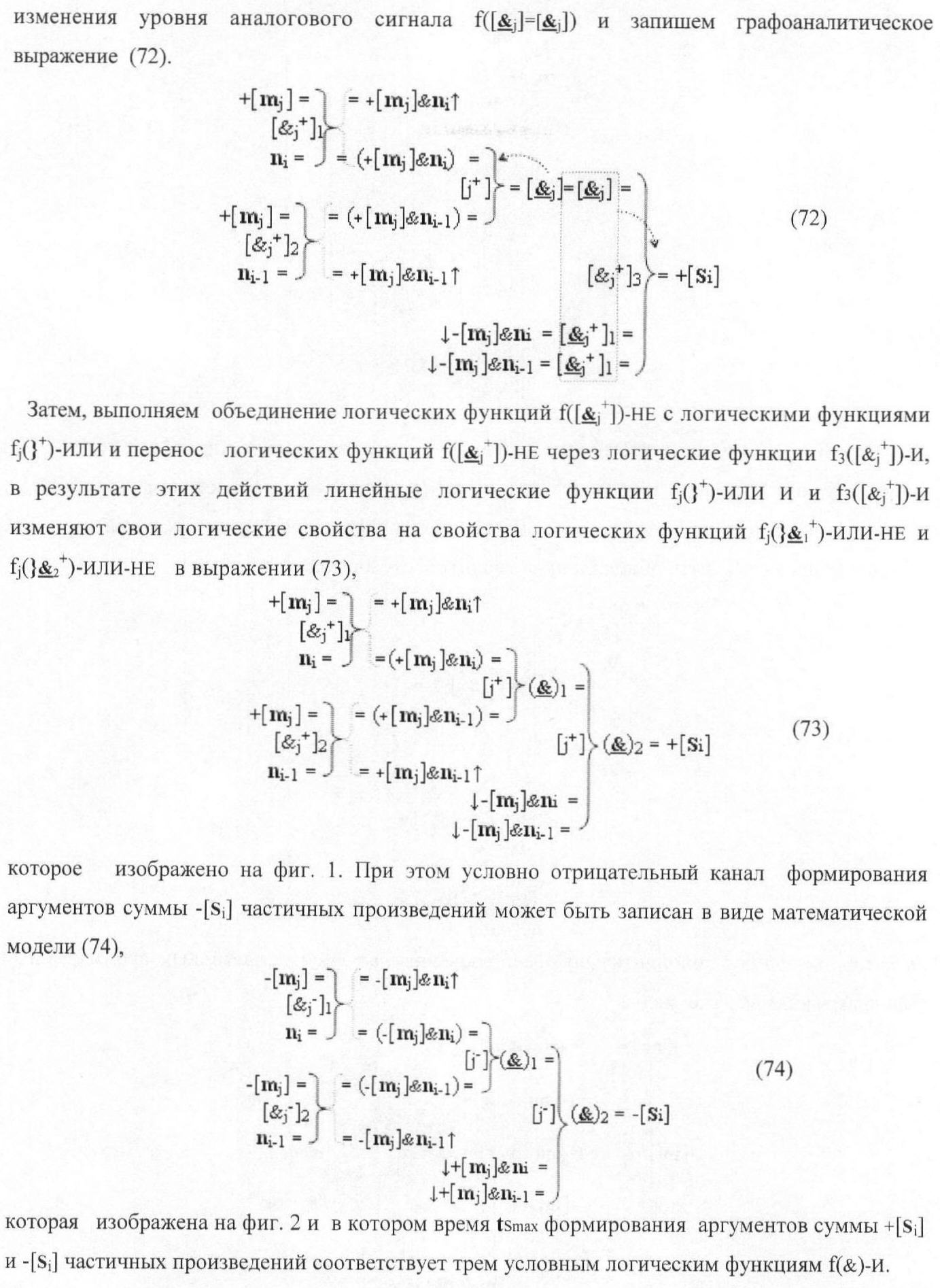

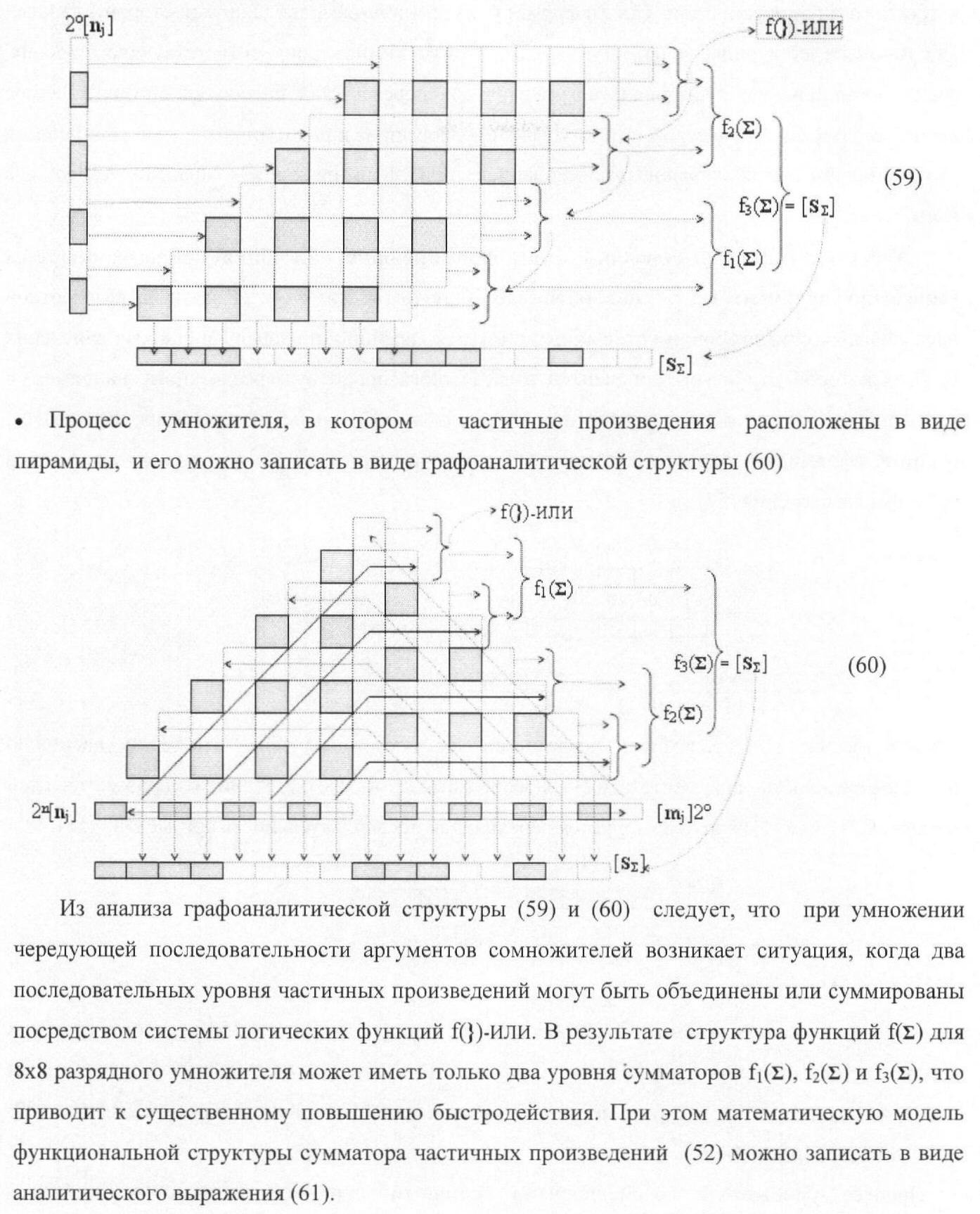

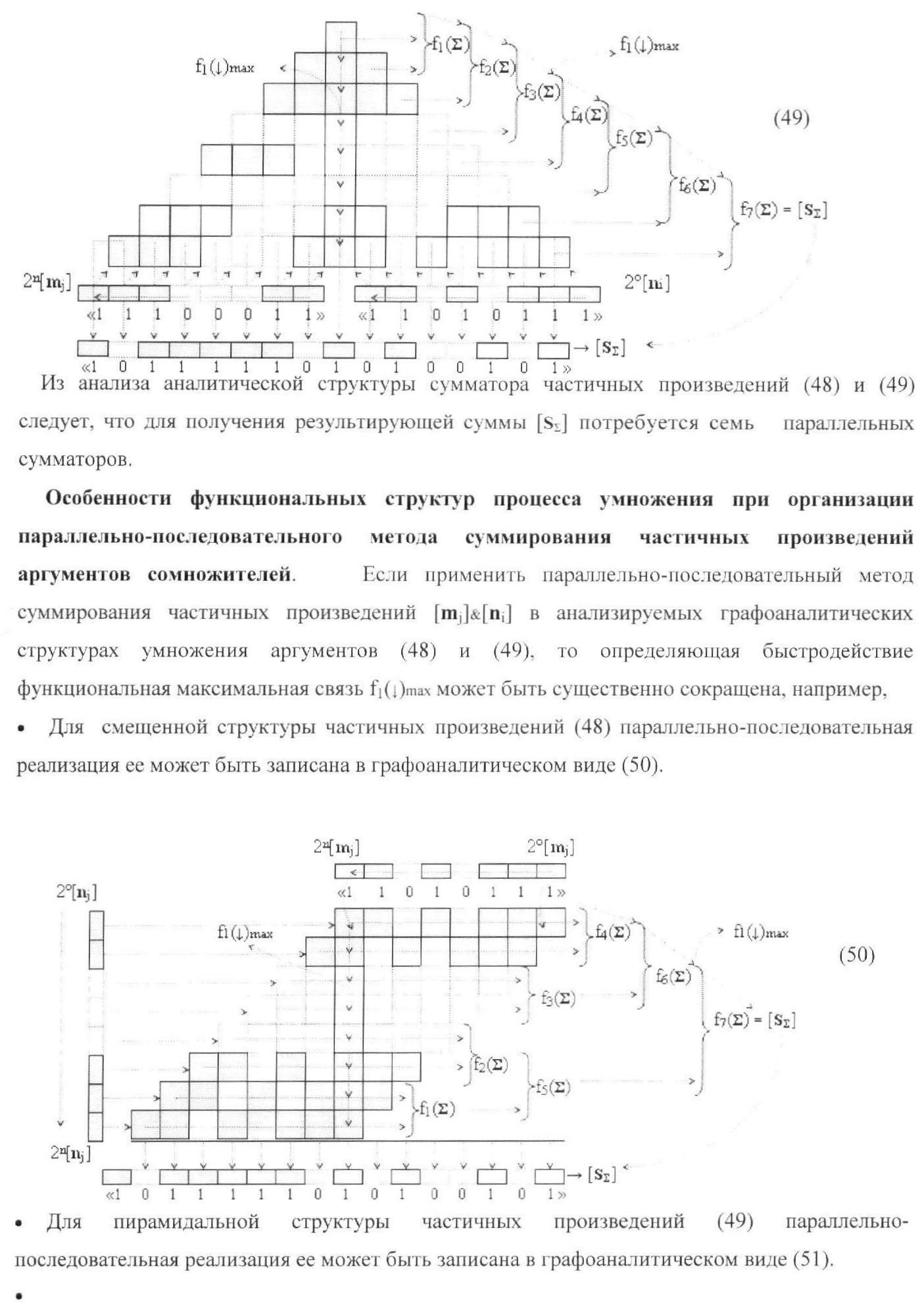

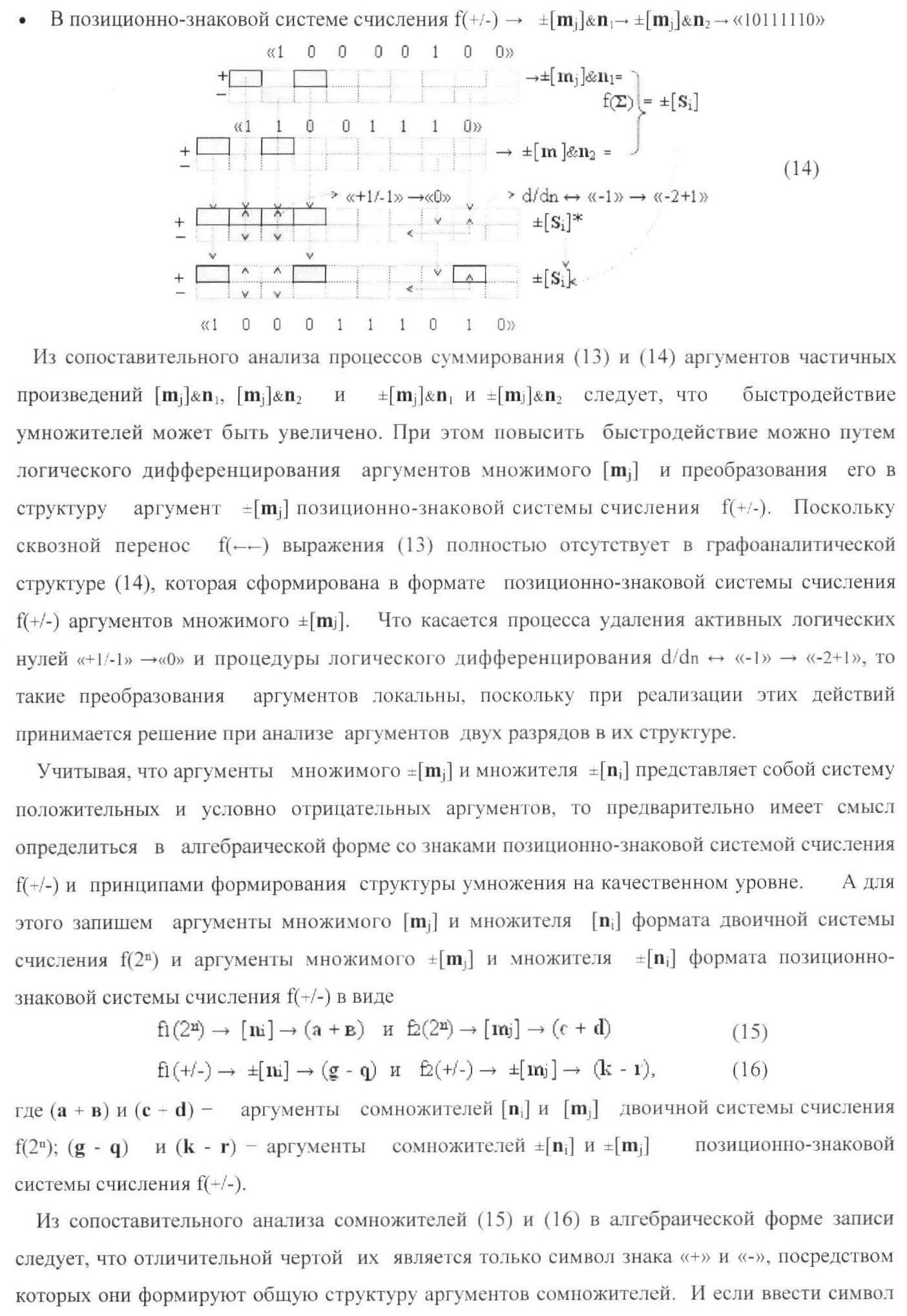

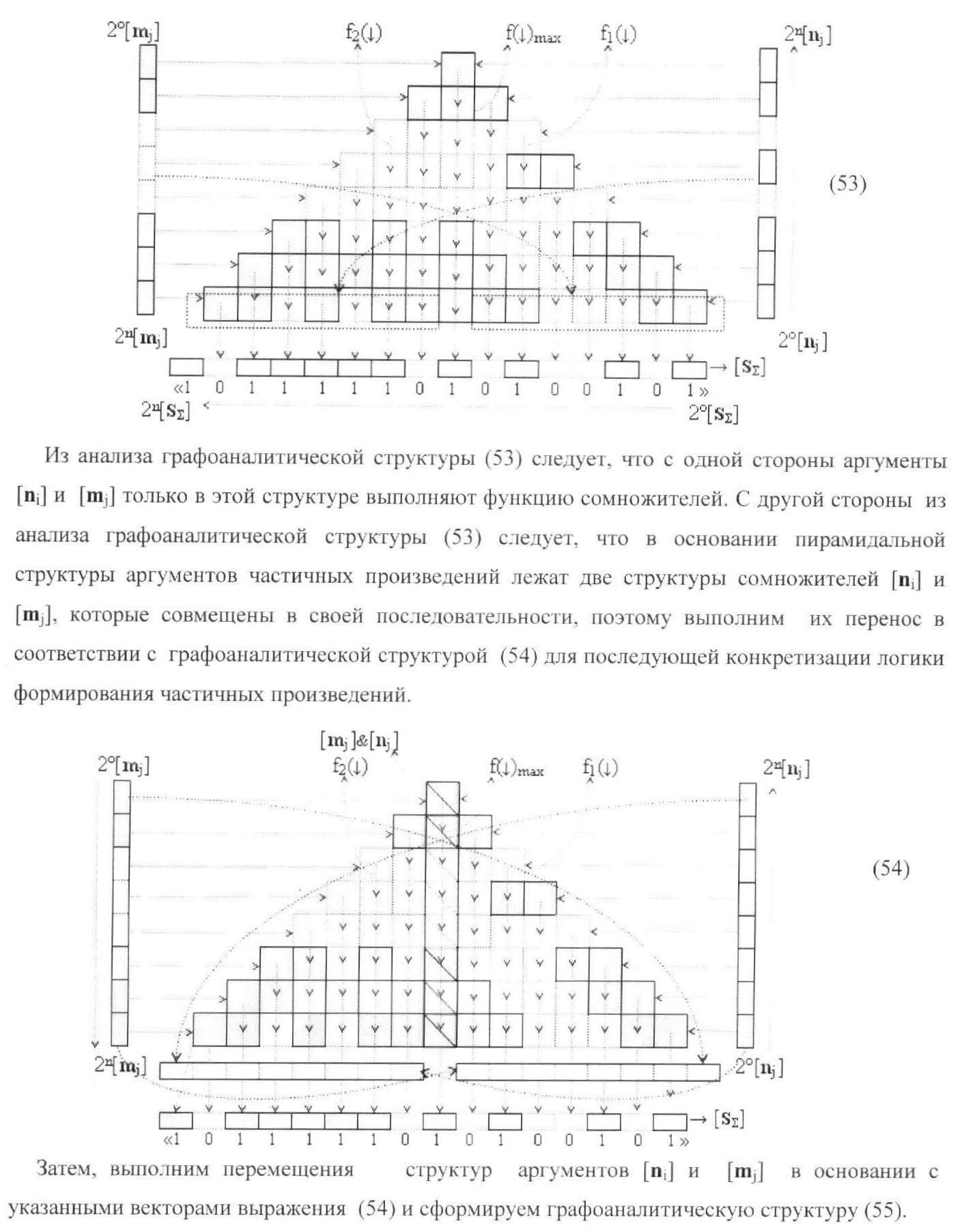

Текст описания приведен в факсимильном виде.
Формула изобретения
Функциональная входная структура параллельно-последовательного умножителя формата позиционно-знаковой системы счисления f(+/-), включающая линейную логическую функцию  для формирования частичного произведения

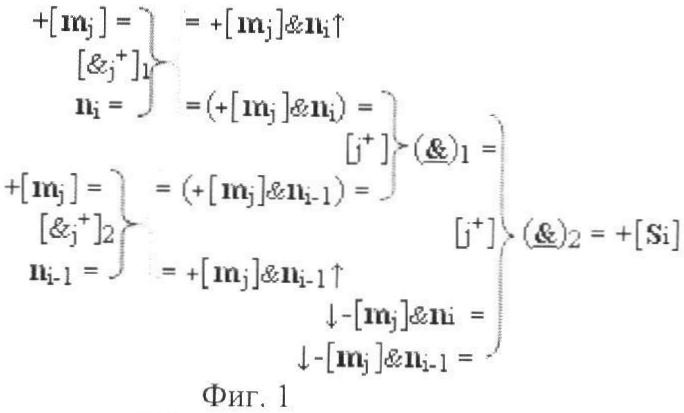

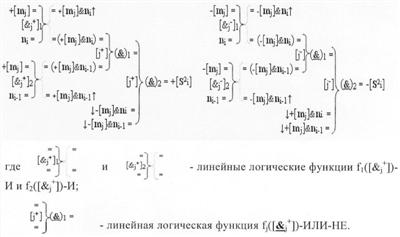

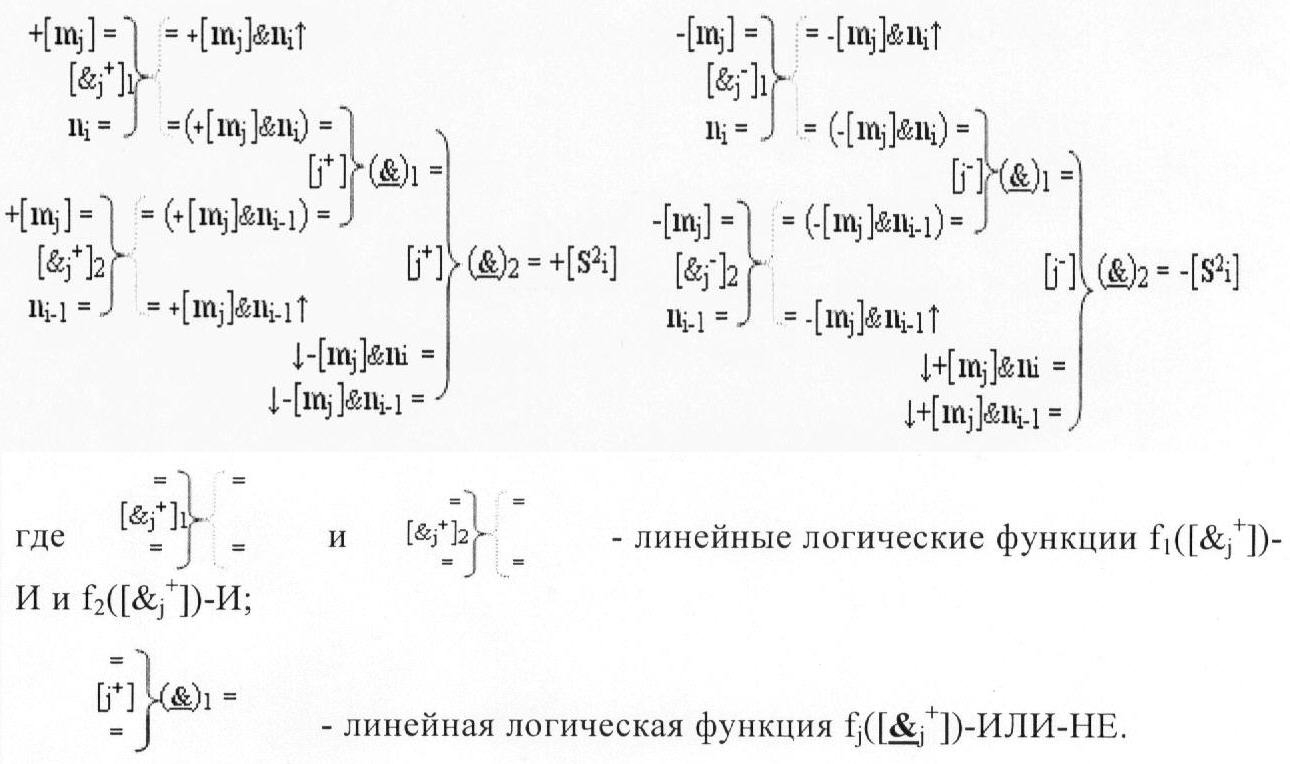

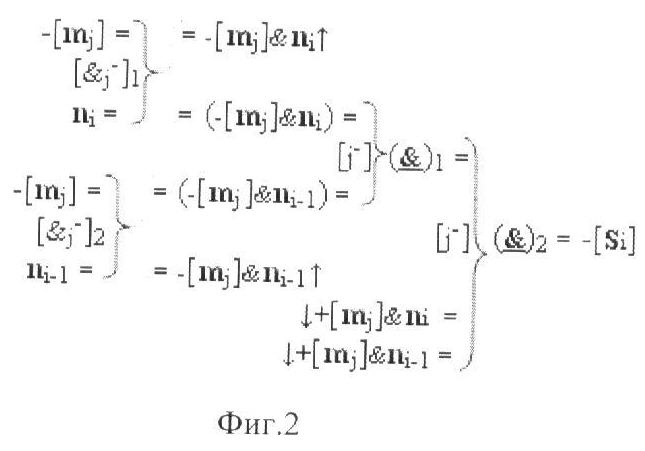

+[mj]&ni условно «i» разряда, в которой первые функциональные связи являются функциональными входными связями разряда для приема аргументов множимого [mj], а вторые функциональные входные связи объединены для приема аргумента множителя ni, отличающаяся тем, что входная структура параллельно-последовательного умножителя «i» разряда выполнена в виде положительного канала формирований положительной суммы +[Si] и условно отрицательного канала формирования условно отрицательной суммы -[Si], и в нее введены линейные логические функции   и  при этом функциональные связи выполнены в соответствии с математической моделью вида
РИСУНКИ
|
|
|
|
|
