Патент на изобретение №2378679

(54) ГИДРОАВТОМАТ СИФОННОГО ТИПА

(57) Реферат:

Изобретение относится к области гидротехнического строительства и может быть использовано, в первую очередь, на рисовых системах для автоматизации орошения риса. Сущность: гидроавтомат сифонного типа состоит из приставки 1, выполненной из основания 2 и жестко закрепленных на нем патрубков 3, установленных строго вертикально. В патрубки 3 установлен гребень 4 с жестко закрепленным на нем штоком 5, оснащенным поплавками 6. Для того чтобы поливальщик при повышении слоя затопления в чеке не прибегал к принудительному запуску гидроавтомата, шток выполнен составным. Части его соединены резьбовой муфтой, которая позволяет быстро изменять (в необходимых пределах) длину штока 5. При этом сохраняется жесткость всего соединения и соблюдается соосность штока 5. В верхней части гребня установлен клапан для срыва вакуума 7. Причем гидроавтомат соединен с чековым водовыпуском с помощью муфты 8, а уровень воды в чеке задается ограничительной планкой 9. Технический результат: использование гидроавтомата позволяет повысить надежность работы, оперативность и точность его регулирования, улучшить регулирование слоя затопления чека. 3 ил.

Изобретение относится к области гидротехнического строительства и может быть использовано, в первую очередь, на рисовых оросительных системах для автоматизации орошения риса.

Известно устройство для регулирования уровня воды в бьефах гидротехнических сооружений, включающее сифон, разрядную трубку с воздуховпускным штуцером, два электромеханических переключателя, поплавковый, следящий механизм и маршрутный рычаг (см., например, а.с. 1674069, БИ 32, 1991 г., с.176).

Недостатком данного устройства является сложность конструкции, низкая надежность работы из-за наличия большого количества движущихся частей и соединений.

Известно устройство для автоматического регулирования уровня воды, содержащее водовыпуск с цилиндрическим затвором, снабженный поплавком-противовесом, поплавковый датчик уровня нижнего бьефа, размещенный в камере, разделенной перегородкой на две полости, верхняя из которых сообщена через отверстие в ее корпусе с верхним бьефом и гидравлически связана с балансирной емкостью со сливом через обратный клапан распределительной камеры, сообщенной через датчик уровня верхнего бьефа, затвор соединен с корпусом балансирной емкости через трособлочную связь, причем поплавковый датчик уровня нижнего бьефа размещен в нижней полости камеры и соединен штоком с клапаном, размещенным в верхней полости камеры с возможностью перекрытия отверстия в корпусе камеры (см., например, а.с. 1672419, БИ 31, 1991 г., с.194).

Недостатками устройства являются: сложность и высокая стоимость изготовления, снижение пропускной способности водовода из-за наличия больших потерь напора в камере с поплавком, низкая надежность работы в оросителях с плавающим мусором (сорная растительность, водоросли).

Известно устройство для регулирования уровня воды в сообщающихся водоемах, выбранное в качестве прототипа, т.к. является наиболее близким устройством по принципу регулирования и конструкции. Устройство для регулирования уровня воды в сообщающихся водоемах включает неподвижный водовод между ними, на выходе которого в нижнем бьефе установлен насадок с поплавком, который выполнен в виде сифона с неподвижными коленами и подвижным гребнем, в котором выполнено отверстие для установки обратного клапана для срыва вакуума, над которым размещена подвижная планка на жестких стойках, а поплавок снабжен втулкой с выдвижным штоком, контактно связанным с дном подвижного гребня сифона, причем обратный клапан установлен с возможностью контакта с планкой, размещенной на заданной отметке (см., например, а.с. 2022318, БИ 20, 1994, с.139).

Недостатками устройства для регулирования уровня воды в сообщающихся водоемах являются:

– сложность конструкции;

– ненадежность работы устройства, т.к. гребень и щиток с поплавком, являясь контактно связанными, не обеспечивают синхронность срабатывания устройства, наблюдается рассогласование работы, что приводит к остановке автомата; размещение поплавка на штоке приводит к раскачке гребня и заеданию его в патрубках при передаче больших объемов воды, а как следствие, к неисправности автомата.

Задачей изобретения является повышение надежности работы гидроавтомата, увеличение эффективности использования оросительной воды за счет улучшения оперативности и точности регулирования.

Для достижения поставленной задачи шток снабжен вторым поплавком, приставка выполнена в виде основания с жестко закрепленными на нем патрубками, установленными строго вертикально, подвижный гребень, шток и поплавки жестко соединены между собой и представляют единый элемент конструкции, причем поплавки размещены с двух сторон штока.

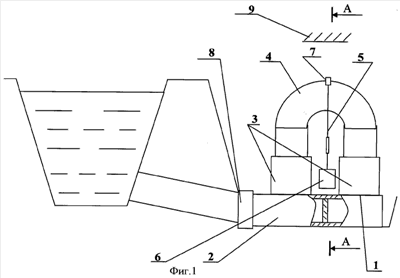

На фиг.1 изображена принципиальная схема гидроавтомата сифонного типа.

Гидроавтомат сифонного типа состоит из приставки 1, выполненной из основания 2 и жестко закрепленных на нем патрубков 3, предварительно установленных строго вертикально. В патрубки 3 установлен гребень 4 с жестко закрепленным на нем штоком 5, оснащенным поплавками 6. Для того чтобы поливальщик при повышении слоя затопления в чеке не прибегал к принудительному запуску гидроавтомата, шток выполнен составным. Части его соединены резьбовой муфтой, которая позволяет быстро изменять (в необходимых пределах) длину штока 5. При этом сохраняется жесткость всего соединения и соблюдается соосность штока 5. В верхней части гребня установлен клапан для срыва вакуума 7. Причем гидроавтомат соединен с чековым водовыпуском с помощью муфты 8, а уровень воды в чеке задается ограничительной планкой 9.

Гидроавтомат работает следующим образом: перед затоплением рисового чека ограничительную планку 9 закрепляют на отметке рабочего горизонта воды в оросителе плюс высота диаметра трубы гребня 4, а подвижный гребень 4 – ниже планки на высоту заданного слоя воды в чеке.

После затопления оросителя до рабочей отметки вода из него через чековый водовыпуск поступает в гребень 4. Когда слой воды закрывает выход приставки 1, в полости гребня 4 образуется вакуум и автомат работает полным сечением. При этом используется весь действующий напор.

Уровень воды в чеке повышается. Вместе с всплытием поплавков 6 поднимаются шток 5 и гребень 4. Когда слой воды в чеке достигает заданной высоты, клапан 7, контактируя с ограничительной планкой 9, открывается и происходит срыв вакуума – переток воды прекращается.

Использование гидроавтомата сифонного типа позволяет повысить надежность работы, оперативность и точность его регулирования, улучшить регулирование слоя затопления чека.

Формула изобретения

Гидроавтомат сифонного типа, включающий приставку и подвижный гребень, соединенные между собой, шток с поплавком, контактно связанный с дном сифона, отличающийся тем, что шток снабжен вторым поплавком, приставка выполнена в виде основания, с жестко закрепленными на нем патрубками, установленными строго вертикально, подвижный гребень, шток и поплавки жестко соединены между собой и представляют единый элемент конструкции, причем поплавки размещены с двух сторон штока.

РИСУНКИ
