Патент на изобретение №2378640

(54) СПОСОБ ОПРЕДЕЛЕНИЯ КОРРОЗИОННОЙ АКТИВНОСТИ ТОПЛИВ ДЛЯ РЕАКТИВНЫХ ДВИГАТЕЛЕЙ

(57) Реферат:

Изобретение относится к способам оценки эксплуатационных свойств топлив, в частности к оценке их коррозионной активности. Способ определения коррозионной активности топлив для реактивных двигателей, при котором происходит взаимодействие в реакционной емкости специально подготовленной контрольной пластины и анализируемого топлива при температуре 150°С в течение 3 ч, в процессе которого фиксируют текущие значения электрического сопротивления контрольной пластины R_i, строят графическую зависимость изменения электрического сопротивления по времени R_i=f(_i), определяют мгновенные скорости изменения электрического сопротивления контрольной пластины, из которых выбирают максимальное значение этой скорости V_max, по которой определяют момент времени _Vmax, соответствующий максимальной скорости, и по графической зависимости R_i=f(_i) находят значение электрического сопротивления R_Vmax для этого момента времени, в качестве информационного показателя коррозионной активности топлив используют разность между R_Vmax и начальным значением электрического сопротивления R_нач, сравнивают полученную величину с максимально допустимым значением, за которое принимают 200 Ом, и при значении информационного показателя более 200 Ом топливо для реактивных двигателей считают коррозионно-активным. Целью предложенного изобретения является повышение точности и достоверности определения коррозионной активности топлив для реактивных двигателей при взаимодействии их с металлами и сплавами. 4 ил., 1 табл.

Изобретение относится к способам оценки эксплуатационных свойств топлив, в частности к оценке их коррозионной активности, и может быть использовано в химической, нефтехимической и авиационной отраслях промышленности.

Коррозионно-активные компоненты топлив для реактивных двигателей в процессе эксплуатации авиационных газотурбинных двигателей могут вызывать повышенный износ деталей их топливных насосов, а образующиеся продукты коррозии забивать каналы автоматики, что оказывает значительное влияние на эксплуатационную надежность авиационной техники. Топлива для реактивных двигателей (авиакеросины) могут значительно отличаться по коррозионной активности в зависимости от марки, а также от способа производства в пределах одной марки.

Известен способ определения скорости коррозии, включающий измерение поляризационного сопротивления Rpb двух электродов, в системе металл-электролит; скорость коррозии определяют по формуле:

где i – скорость коррозии металла;

К – коэффициент пропорциональности;

S – площадь поверхности одного электрода;

Rpo – поляризационное сопротивление двух электродов, выполненных из разных металлов;

Rpb – поляризационное сопротивление двух электродов, выполненных из одного металла (RU 2159929, G01N 17/00, 1999 г.).

Также известен способ измерения скорости коррозии металлов и сплавов, включающий размещение образца в коррозионной среде, измерение потенциала коррозии, наложение на образец постоянного потенциала, равного потенциалу коррозии, изменение скорости сопряженной катодной реакции, выдержку образца в коррозионной среде до установившегося значения тока и измерение этого значения тока; скорость сопряженной катодной реакции изменяют за счет изменения скорости обтекания образца коррозионной средой при постоянной концентрации деполяризатора, устанавливают приложенный к образцу потенциал величиной, равной – 0,55 В НВЭ, измеряют установившееся значение предельных токов при измененном и исходном режимах обтекания образца коррозионной средой, определяют ток коррозии по измеренным трем значениям токов по формуле:

где Iкор – ток коррозии, А;

i – установившееся значение тока при потенциале коррозии при изменении условий обтекания образца коррозионной средой, А;

i_d1 – предельный диффузионный ток восстановления деполяризатора при исходном режиме обтекания образца коррозионной средой, А;

i_d2 – предельный диффузионный ток при измененном режиме перемешивания среды, А;

знак «-» следует брать при увеличении скорости перемешивания по отношению к исходной;

знак «+» следует брать при уменьшении скорости обтекания образца коррозионной средой;

и по величине тока коррозии судят о скорости коррозии образца (RU 2185612, G01N 17/00, 2000 г.).

Известно устройство для контроля активности среды с датчиком, выполненным в виде перевернутого полого корпуса с днищем, внутри которого параллельно днищу размещены две плоские катушки индуктивности с расположенным между ними диэлектриком, а чувствительный элемент закреплен на химстойком изоляционном материале одной своей стороной параллельно катушкам индуктивности, датчик выполнен с возможностью обеспечения

f_ч.э.=k·f₀;

где 10k1;

f₀ – частота генерации магнитного поля без чувствительного элемента, Гц;

f_ч.э. – частота генерации магнитного поля с чувствительным элементом, Гц.

Контроль коррозионной активности среды осуществляют регистрируя воздействие агрессивной среды на чувствительный элемент датчика (RU 2205383, G01N 17/04, 2000 г.).

Недостатками этих способов является невозможность определения коррозионной активности топлив для реактивных двигателей, не являющихся электролитами.

Наиболее близким к заявляемому способу по технической сущности и взятым за прототип является метод определения коррозионной активности при повышенных температурах [ГОСТ 18598-73 «Топливо для реактивных двигателей. Метод определения коррозионной активности при повышенных температурах»]. В этом методе коррозионную активность топлива оценивают по изменению массы пластинок из электролитической меди и бронзы марки ВБ-23НЦ, находящихся в топливе при проведении поэтапных испытаний (5 этапов) в течение 25 ч при соответствующих условиях испытания.

Пластинки размером (40×10×2)±0,2 мм обрабатывают шлифовальной шкуркой для удаления пятен и царапин. Замеряют длину, ширину и толщину пластинок с погрешностью не более 0,1 мм. Пластинки промывают спиртом, сушат и взвешивают с точностью до 0,0002 г. В два реакционных сосуда (один для меди, другой для бронзы) наливают по 400 см³ топлива, куда на подвесках помещают пластинки. Далее оба сосуда помещают в термостат, нагретый до температуры 150°С. Топливо термостатируют при указанной температуре в течение 5 ч; затем приборы охлаждают на воздухе, а топливо заменяют свежим, не удаляя при этом выпавший осадок. Эту операцию проводят 5 раз каждые пять часов. По окончанию испытаний пластинки вынимают из прибора, промывают от топлива и сушат при (100±2)°С. Образовавшиеся отложения на пластинках удаляют 30%-ным раствором серной кислоты.

Коррозионную активность топлива вычисляют по формуле:

где К – коррозионная активность топлива, г/м² (например, для топлива ТС-1 не более 2,5 г/м²);

m – масса пластинки до испытания, г;

m₁ – масса пластинки после испытания и удаления с нее отложений, г;

S – площадь пластинки, м².

Недостатками данного метода являются значительная длительность, низкая точность и недостаточная чувствительность метода, обусловленные весовым способом определения показателя.

Технический результат изобретения – повышение точности и достоверности определения коррозионной активности топлив для реактивных двигателей при взаимодействии их с металлами и сплавами, используемыми для изготовления деталей топливных систем авиационных двигателей.

Указанный технический результат достигается тем, что в известном способе определения коррозионной активности топлив для реактивных двигателей, включающем взаимодействие в реакционной емкости специально подготовленной контрольной пластины и анализируемого топлива при температуре 150°С в течение заданного отрезка времени и последующую оценку коррозионной активности топлива по информационному показателю, согласно изобретению используют контрольную пластину из стекла, на которую с одной стороны равномерно нанесен слой металла, электрическое сопротивление которого составляет 10±1 Ом, взаимодействие контрольной пластины и анализируемого топлива осуществляют в течение 3 ч, в процессе которого фиксируют текущие значения электрического сопротивления контрольной пластины R_i, строят графическую зависимость изменения электрического сопротивления по времени R_i=(_i), определяют мгновенные скорости изменения электрического сопротивления контрольной пластины, из которых выбирают максимальное значение этой скорости V_max, по которой определяют момент времени _Vmах, соответствующий максимальной скорости, и по графической зависимости R_i=(_i) находят значение электрического сопротивления R_Vmax для этого момента времени, в качестве информационного показателя коррозионной активности топлив используют разность между R_Vmax и начальным значением электрического сопротивления R_нач, сравнивают полученную величину с максимально допустимым значением, за которое принимают 200 Ом, и при значении информационного показателя более 200 Ом топливо для реактивных двигателей считают коррозионно-активным.

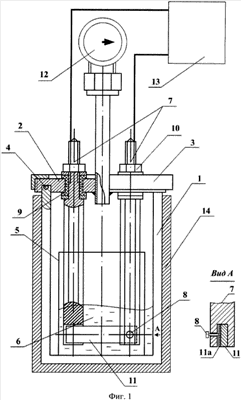

На фиг.1 представлено устройство для реализации способа определения коррозионной активности реактивных топлив (в разрезе);

фиг.2 – контрольная пластина (общий вид);

фиг.3 – зависимость изменения электрического сопротивления контрольного образца по времени испытания R_i=();

фиг.4 – зависимость скорости изменения электрического сопротивления контрольного образца по времени испытания V_Ri=().

Устройство (фиг.1) содержит реакционную емкость 1 – стальной цилиндр, на фланец которого устанавливается крышка 2. Крышка 2 закрепляется накидной гайкой 3. Для герметизации реакционной емкости 1 между ней и крышкой 2 устанавливается резиновое уплотнительное кольцо 4. Внутри реакционной емкости 1 размещают стеклянный стакан 5 с испытуемым топливом 6. В крышке 2 имеются два отверстия для установки электродов 7, в нижних торцах которых выполнены прорези и перпендикулярно этим прорезям отверстия с резьбой для винтов 8. Электроды 7 электроизолированы от крышки 2 уплотнительными втулками 9 и закреплены гайками 10.

Контрольная пластина 11 (фиг.2) выполнена из стекла 11а (например, химико-лабораторного по ГОСТ 21400 или другого, по физико-химическим свойствам соответствующего ГОСТ 21400) размерами (40×10×2)±0,2 мм, на которую любым известным способом нанесен слой 11б сплава ВБ-23НЦ площадью 400 мм², толщиной 0,0595 мкм, электрическое сопротивление которого составляет 10 Ом.

Максимально допустимое значение изменения электрического сопротивления контрольной пластины R_max^доп=200 Ом выбрано на основании экспериментальных данных, полученных при испытании различных топлив для реактивных двигателей с известным уровнем коррозионной активности. Проявление максимальной фиксируемой коррозионной активности топлив по отношению к металлам и сплавам, из которых изготавливают детали топливных систем авиационных газотурбинных двигателей, происходит в течение 3 ч, после чего наступает стабилизация. Это послужило обоснованием длительности испытания.

Контрольную пластину 11 вставляют в прорези электродов 7 и зажимают винтами 8, обеспечивающими контакт своими торцами с металлическим покрытием пластины. Контроль за герметичностью в реакционной емкости 1 осуществляют по показаниям манометра 12.

Способ определения коррозионной активности топлив для реактивных двигателей осуществляется следующим образом.

Пример. В качестве анализируемого образца топлива была испытана прямогонная керосиновая фракция топлива ТС-1 производства ОАО «Рязанская НПК» (далее: топливо). Контрольную пластину 11 с нанесенным слоем бронзы марки ВБ-23НЦ, начальное электрическое сопротивление которого равно 10,0 Ом, протирают льняной тканью, смоченной спиртом, ополаскивают чистым спиртом, высушивают между листами фильтровальной бумаги при комнатной температуре и устанавливают с помощью пинцета в прорези электродов 7 и поджимают винтами 8. К наружным концам электродов 7 подключают прибор 13 для измерения электрического сопротивления (например, марки Р 5035 или Р 5126).

В стеклянный стакан 5 наливают 50 см³ профильтрованного испытуемого топлива и помещают его на дно реакционной емкости 1. На реакционную емкость 1 устанавливают крышку 2 с электродами 7 и пластиной 11 и герметизируют при помощи накидной гайки 3.

После этого подготовленную реакционную емкость 1 помещают в предварительно разогретый до температуры (150±2)°С термостат 14 (например, аппарат типа ТСРТ-2). Момент помещения реакционной емкости 1 в термостат 14 принимают за начало испытания (точка “а” на фиг.3).

В процессе испытания в течение 3 ч фиксируют текущие значения электрического сопротивления R_i контрольной пластины, по заданной программе получают график изменения электрического сопротивления R_i=(_i) (фиг.3) по времени и по полученным данным строят график мгновенной скорости изменения электрического сопротивления контрольной пластины по времени испытания V_i=(_i) (фиг.4). Выбирают значение максимальной скорости изменения электрического сопротивления V_max (точка “b”) для испытуемого топлива (составляет 32 Ом/мин). Этой скорости соответствует момент времени _Vmах=100 мин (точка “с”). Этому моменту времени _Vmax=100 мин при V_max=32 Ом/мин соответствует значение электрического сопротивления контрольной пластины 11 R_Vmax=316,8 Ом (точка “d”).

Коррозионную активность испытуемого топлива оценивают по изменению электрического сопротивления образца за время, прошедшее от начала испытания до достижения максимальной скорости коррозии, определяемое по формуле:

R=R_Vmax-R_нач=316,8-10,0=306,8 Ом.

Сравнивают полученное значение R с максимально допустимым значением R_max^доп, и поскольку R=306,8 Ом>R_max^доп=200 Ом, испытуемое топливо ТС-1 считают коррозионно-активным.

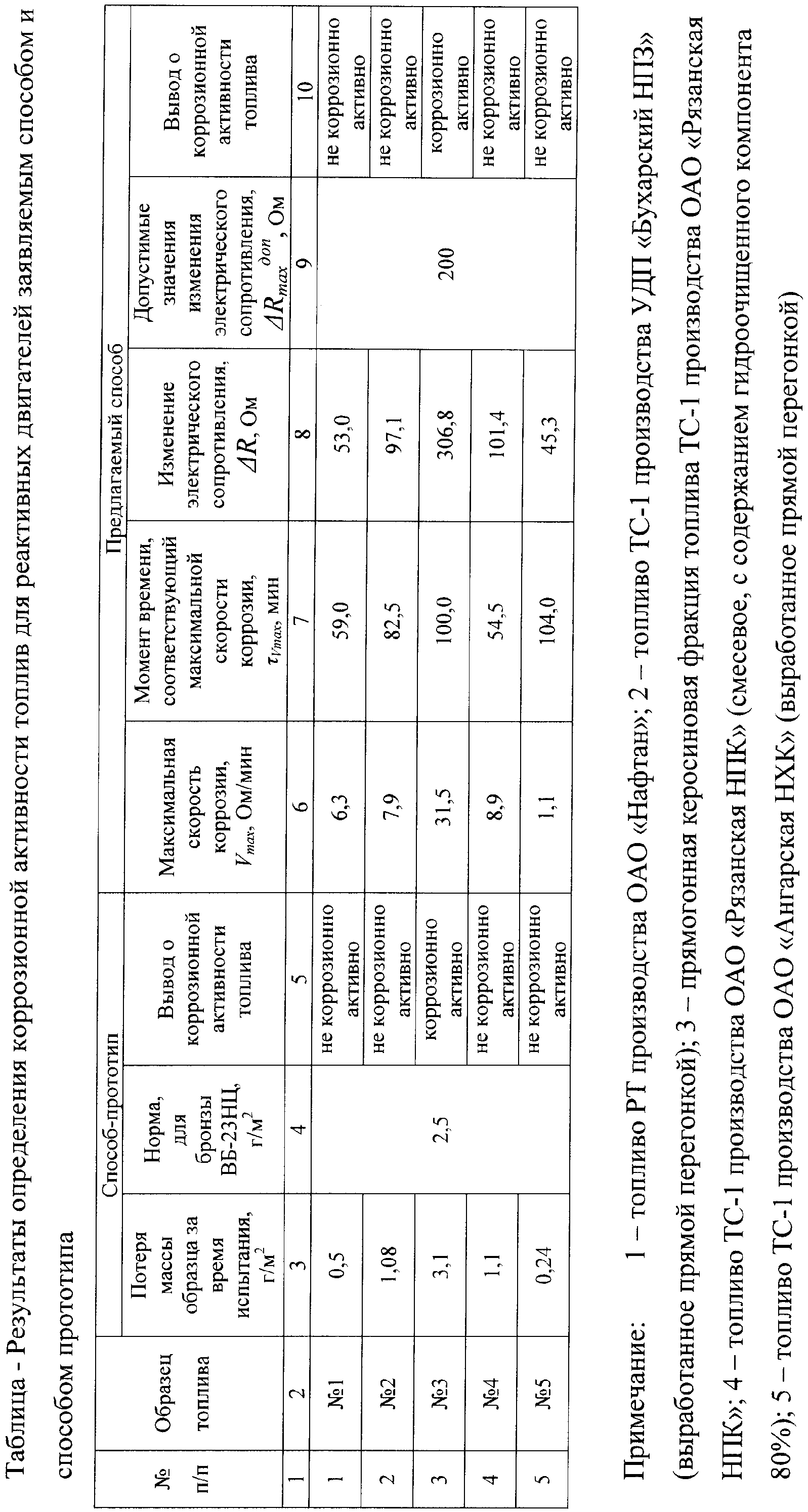

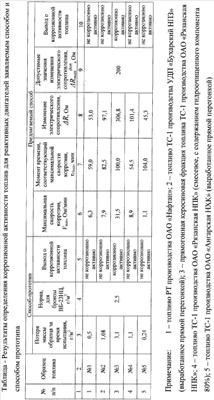

Заявленным способом и способом-прототипом были испытаны образцы топлив для реактивных двигателей (см. таблицу).

Как видно из результатов испытаний, приведенных в таблице, заявляемый способ позволяет подразделять топлива по уровню их коррозионной активности: наиболее коррозионно-активным является образец 3 (R=306,8 Ом), наименее коррозионно-активным является образец 5 (R=45,3 Ом). Заявляемый способ хорошо коррелирует со способом прототипа, однако, в отличие от него, позволяет прогнозировать ресурс работы топливных насосов высокого давления авиационных газотурбинных двигателей.

Применение изобретения позволяет оценить коррозионную активность топлив для реактивных двигателей по информационному показателю – изменению электрического сопротивления образца за время, прошедшее от начала испытания до достижения максимальной скорости коррозии при уменьшении материальных и трудовых затрат на проведение испытания без снижения уровня точности.

Формула изобретения

Способ определения коррозионной активности топлив для реактивных двигателей, включающий взаимодействие в реакционной емкости специально подготовленной контрольной пластины и анализируемого топлива при температуре 150°С в течение заданного отрезка времени и последующую оценку коррозионной активности топлива по информационному показателю, отличающийся тем, что используют контрольную пластину из стекла, на которую с одной стороны равномерно нанесен слой металла, электрическое сопротивление которого составляет 10±1 Ом, взаимодействие контрольной пластины и анализируемого топлива осуществляют в течение 3 ч, в процессе которого фиксируют текущие значения электрического сопротивления контрольной пластины R_i строят графическую зависимость изменения электрического сопротивления по времени R_i=f(_i), определяют мгновенные скорости изменения электрического сопротивления контрольной пластины, из которых выбирают максимальное значение этой скорости V_max, по которой определяют момент времени _Vmax; соответствующий максимальной скорости, и по графической зависимости R_i=f(_i) находят значение электрического сопротивления R_Vmax для этого момента времени, в качестве информационного показателя коррозионной активности топлив используют разность между R_Vmax и начальным значением электрического сопротивления R_нач, сравнивают полученную величину с максимально допустимым значением, за которое принимают 200 Ом, и при значении информационного показателя более 200 Ом топливо для реактивных двигателей считают коррозионно-активным.
