Патент на изобретение №2377768
|
||||||||||||||||||||||||||
(54) АВТОМАТИЧЕСКИЙ ТУАЛЕТ ДЛЯ ДОМАШНИХ ЖИВОТНЫХ
(57) Реферат:
Туалет включает в себя основание прямоугольной конструкции в виде емкости с бортами и днищем, а также воронкой для слива, над которой размещена решетка. Устройство содержит бачок с размещенным в нем запорным механизмом с клапаном. Емкость и бачок соединены друг с другом. Устройство также содержит рамку, выполненную в виде прямоугольной конструкции. Рамка подвижно соединена с основанием посредством оси с возможностью изменения угла наклона. К емкости с противоположной стороны от бачка присоединен сифон слива. Емкость выполнена с наклонными бортами с закругленными углами у дна и закреплена с бачком на рамке. Устройство содержит механизм контроля перемещения емкости, размещенный в корпусе, на дне которого размещен элемент стопорения с выемкой, взаимодействующий со штырем. Корпус механизма контроля закреплен на основании открытой частью внутрь. На рамке подвижно закреплена пластина, в которой жестко закреплен штырь, взаимодействующий с выемкой элемента стопорения. Механизм привода слива выполнен в виде системы рычагов, закрепленных подвижно на рамке и на основании. Обеспечивается автоматическое удаление экскрементов с поддона. 1 з.п. ф-лы, 1 ил.
Заявляемое техническое решение относится к приспособлениям для жизнеобеспечения домашних животных, в частности, при создании требуемых санитарных условий при содержании домашних животных. Известие техническое решение по заявке Недостатком является использование животным стандартного сантехнического оборудования, что не рекомендуется с медицинской точки зрения, и необходимость специального обучения животного пользованием устройством. Известно техническое решение по патенту JP 200497089 A, 02.04.2004, A01K 23/00, Автоматический туалет для животных, включающий в себя основание прямоугольной конструкции в виде емкости с бортами и днищем, а также воровкой для слива, над которой размещена решетка, кроме того, устройство содержит бачок с размещенным в нем запорным механизмом с клапаном, при этом емкость и бочок соединены друг с другом, устройство также содержит рамку, выполненную в виде прямоугольной конструкции, причем рамка подвижно соединена с основанием посредством оси с возможностью изменения угла наклона; к емкости, с противоположной стороны от бачка присоединен сифон слива. Недостатком является необходимость механического удаления остатков экскрементов с поддона. Целью разработки заявляемого технического решения является создание автоматического автономного устройства, соответствующего санитарным нормам содержания домашних животных и анатомическим особенностям домашних животных. Поставленная цель достигается следующим образом. Автоматический туалет для домашних животных включает в себя основание прямоугольной конструкции в виде емкости с бортами и днищем, а также воронкой для слива, над которой размещена решетка, кроме того, устройство содержит бачок с размещенным в нем запорным механизмом с клапаном, при этом емкость и бачок соединены друг с другом, устройство также содержит рамку, выполненную в виде прямоугольной конструкции, причем рамка подвижно соединена с основанием посредством оси с возможностью изменения угла наклона; к емкости, с противоположной стороны от бачка, присоединен сифон слива, причем емкость выполнена с наклонными бортами с закругленными углами у дна и закреплена с бачком на рамке, кроме того, устройство содержит механизм контроля перемещения емкости, размещенный в корпусе, на дне которого размещен элемент стопорения с выемкой, взаимодействующий со штырем, при этом корпус механизма контроля закреплен на основании открытой частью внутрь; дополнительно на рамке подвижно закреплена пластина, в которой жестко закреплен штырь, взаимодействующий с выемкой элемента стопорения, а механизм привода слива выполнен в виде системы рычагов, закрепленных подвижно на рамке и на основании. Рамка и основание выполнены из трубок. На приведенном чертеже представлен общий вид, где 1 – бачок, 2 – запорный механизм, 3 – сливной механизм с клапаном, 4 – гибкий привод сливного механизма, 5 – механизм привода слива, 6 – решетка, 7 – емкость, 8 – механизм контроля перемещения емкости, 9 – основание, 10 – ось, 11 – рамка, 12 – крышка бачка, 13 – ступени, 14 – входное отверстие для воды, 15 – сифон, 16 – пластина, 17 – штырь, 18 – корпус, 19 – элемент стопорения, 20 – выступ. Габариты, например, не более, мм, 560×320×400. Масса, кг, 3. Сущность технического решения заключается в следующем. На основании 9, выполненном в виде прямоугольной конструкции, например, из трубок, рамка 11 закреплена подвижно посредством оси 10 с возможностью изменения угла наклона. К основанию 9 прикреплены ступени 13 для залезания животного в емкость. К рамке 11, выполненной в виде прямоугольной конструкции, например, из трубок, прикреплены соединенные между собой бачок 1 и емкость 7. Внутри емкости 7 установлена съемная решетка 6. Емкость 7 выполнена с наклонными бортами с закругленными углами у дна для циркуляции воды при смыве и воронкой для слива. В бачке 1 выполнено входное отверстие для воды 14, размещены запорный механизм 2, сливной механизм с клапаном 3, крышка бачка 12. Механизм привода слива 5 выполнен в виде системы рычагов, закрепленных подвижно на рамке 11 и на основании 9. К емкости 7 присоединен сифон 15 для слива в канализацию. Подсоединяют сифон 15 ниже уровня емкости 7. Механизм контроля 8 перемещения емкости 7 выполнен в корпусе 18, на дне которого размещен элемент стопорения 19 с выемкой, вокруг которого перемещается штырь 17 при изменении угла наклона емкости 7. На нижней стенке корпуса 18 выполнен выступ 20 для регулирования положения штыря 17 в выемке. Механизм контроля 8 перемещения емкости 7 закреплен на основании 9, открытой частью корпуса 18 внутрь конструкции. Работает устройство следующим образом. Через входное отверстие для воды 14 заполняют бачок 1. Емкость 7 с бачком 1 удерживается в горизонтальном положении механизмом контроля перемещения емкости 8, при этом штырь механизма 17 находится в центре выемки элемента стопорения 19. При залезании животного по ступеням 13 на решетку 6 изменяется горизонтальное положение рамки 11, качающейся на оси 11, и емкость 7 с бачком 1 поднимаются под действием веса животного, и штырь 17 высвобождается из зацепления с выемкой элемента стопорения 19. Когда животное выпрыгивает, то емкость 7 с бачком 1 опускается и срабатывает механизм привода слива 5, при этом гибкий привод 4 сливного механизма 3 открывает клапан сливного механизма. Клапан открывается и вода из бачка 1 поступает для промывки емкости 7. Под весом воды емкость 7 с бачком 1 принимают исходное положение. Вода из емкости 7 выходит через сифон 10 в слив канализации. Механизм контроля 8 движения емкости 7 возвращается в исходное положение режима ожидания. Устройство позволяет животному самостоятельно пользоваться туалетом, так как экскременты удаляются в канализационную систему без непосредственного участия человека. Все элементы конструкции: емкость в виде ванночки, ступени, решетка являются обычными для принятия животным естественной позы без предварительного обучения. Устройство рассчитано для животного с весом не менее 500 г и не ограничено по максимальному весу. Устройство разработано и может изготавливаться промышленным путем.
Формула изобретения
1. Автоматический туалет для домашних животных, включающий в себя основание прямоугольной конструкции в виде емкости с бортами и днищем, а также воронкой для слива, над которой размещена решетка, кроме того, устройство содержит бачок с размещенным в нем запорным механизмом с клапаном, при этом емкость и бачок соединены друг с другом, устройство также содержит рамку, выполненную в виде прямоугольной конструкции, причем рамка подвижно соединена с основанием посредством оси с возможностью изменения угла наклона; к емкости с противоположной стороны от бачка присоединен сифон слива, отличающийся тем, что емкость выполнена с наклонными бортами с закругленными углами у дна и закреплена с бачком на рамке, кроме того, устройство содержит механизм контроля перемещения емкости, размещенный в корпусе, на дне которого размещен элемент стопорения с выемкой, взаимодействующий со штырем, при этом корпус механизма контроля закреплен на основании открытой частью внутрь; дополнительно на рамке подвижно закреплена пластина, в которой жестко закреплен штырь, взаимодействующий с выемкой элемента стопорения, а механизм привода слива выполнен в виде системы рычагов, закрепленных подвижно на рамке и на основании. 2. Автоматический туалет по п.1, отличающийся тем, что рамка и основание выполнены из трубок.

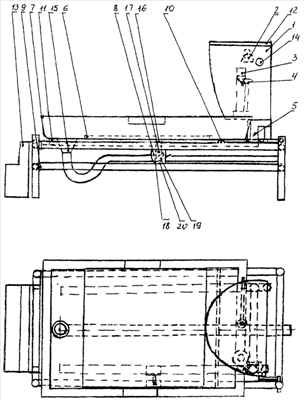

РИСУНКИ
|
||||||||||||||||||||||||||
