Патент на изобретение №2377437
|
||||||||||||||||||||||||||
(54) ВЕТРОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА
(57) Реферат:
Изобретение относится к области ветроэнергетики и может быть использовано для выработки электроэнергии. Ветроэнергетическая установка содержит башню, выполненную в виде тетраэдра, имеющего ребра и углы, головку с хвостом, ветроколесом и генератором. Одно из ребер выполнено в виде оси автомобильного прицепа, из четырех ребер, примыкающих к данному ребру, два выполнены в виде вертикальной стойки, а два – в виде дышла автомобильного прицепа. В двух углах тетраэдра установлены колеса прицепа, что обеспечивает устойчивое состояние и высокую мобильность установки. 3 ил.
Изобретение относится к области ветроэнергетики и может быть применено для выработки электроэнергии. Известна конструкция ветроэнергетической установки с расположением на башне поворотного ветроколеса, снабженного устройством установки на ветер [1]. Данная ветроэнергетическая установка имеет башню традиционного типа с поворотной головкой, хвостом, ветроколесом и генератором. Известна также ветроэнергетическая установка [2], которая содержит башни, установленные на двух рамах, связанных с опорой в местах соединения с центральным опорным узлом, ветроколеса с горизонтальной осью, установленные на стойках (башнях) рам, поддерживающие тележки, мультипликаторы, генераторы и поворотные основания, отличающаяся тем, что рамы снабжены шарнирами, установленными в центральном опорном узле, и имеют направляющие механизмы и синхронизирующее устройство. Недостатком данного устройства является наличие стационарных ветроколесных стоек, которые несут на себе генераторную установку, которая обладает повышенной массой, и, следовательно, башня должна быть рассчитана с учетом повышенной нагрузки и, следовательно, имеет в свою очередь, большую массу. Наиболее близким по совокупности существенных признаков к заявляемому устройству является ветроэлектроагрегат [3], содержащий башню, выполненную в виде тетраэдра, т.е. из шести стержней (ребер), составленных в виде треугольников, при этом два треугольника являются прямоугольными – боковыми с общей гипотенузой, а два – равнобедренными – стойкой и основанием, треугольники составлены из ребер, образующих углы. Недостатком такой установки является ее низкая мобильность, поскольку основание выполнено поворотным и нуждается в дополнительной массивной платформе. Изобретение направлено на уменьшение массы башни, обеспечение мобильности. Это достигается тем, что в ветроэнергетической установке, содержащей башню, выполненную в виде тетраэдра, имеющего ребра и углы, поворотную головку с хвостом, ветроколесом и генератором, согласно изобретению одно из ребер выполнено в виде оси автомобильного прицепа, а из четырех ребер, примыкающих к данному ребру, два выполнены в виде вертикальной стойки, а два – в виде дышла автомобильного прицепа. Достижение технического результата обусловлено исполнением башни вида тетраэдра, в двух углах которого установлены колеса прицепа, что обеспечивает устойчивое состояние и высокую мобильность. Сущность изобретения иллюстрируется чертежами, где на фиг.1 показана ветроэнергетическая установка, вид сбоку, на фиг.2 – вид сверху, на фиг.3 – вид сзади. Ветроэнергетическая установка включает в себя домкрат 1, прицепное устройство 2, башню, выполненную в виде тетраэдра, имеющего ребра 3 и 4, образующие стороны дышла прицепа, ребро 5 укоса и ребра 6 и 7, образующие стойку, которая, в свою очередь, несет выдвигающуюся башню 8 с поворотным основанием 9 и головкой ветроколеса 10. Одно из ребер тетраэдра, а именно ребро 11, выполнено в виде оси автомобильного прицепа, имеющего колеса 12. Башня также может быть снабжена дополнительными крепежными элементами 13. Ветроэнергетическая установка работает следующим образом. После прибытия на место развертывания дышло прицепа закрепляется с помощью домкрата 1. Колеса стопорятся. В случае складного варианта стойки 7 и 8 поднимаются и фиксируются относительно ребер 3 и 4 и ребра (оси 11) с помощью ребра укоса 5. Кроме этого может быть произведено, в случае необходимости, дополнительное заякоривание башни. Под воздействием ветрового потока лопасти колеса вращаются, генератор, установленный в головке 10, вырабатывает электроэнергию, колесо ориентируется на ветер с помощью хвоста и поворотного основания 9. Достоинством ветроэнергетическая установки является ее высокая мобильность, что делает ее незаменимой при энергоснабжении различных отдаленных объектов. Источники информации 1. Шефтер Я.И. Использование энергии ветра. М.: Энергоатомиздат, 1983, стр.109-110, рис.5.28; 5.29. 2. Патент РФ 3. Патент РФ
Формула изобретения
Ветроэнергетическая установка, содержащая башню, выполненную в виде тетраэдра, имеющего ребра и углы, головку с хвостом, ветроколесом и генератором, отличающаяся тем, что одно из ребер выполнено в виде оси автомобильного прицепа, из четырех ребер примыкающих к данному ребру, два выполнены в виде вертикальной стойки, а два – в виде дышла автомобильного прицепа.

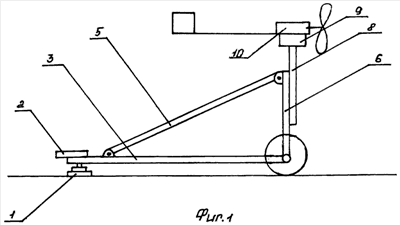

РИСУНКИ
|
||||||||||||||||||||||||||
