Патент на изобретение №2377210

(54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПРОИЗВОДСТВА ТЕПЛОИЗОЛЯЦИОННОГО ЛЕГКОГО БЕТОНА

(57) Реферат:

Изобретение относится к области строительства и может быть использовано при производстве строительных материалов для строительства промышленных объектов, жилых домов, коттеджей, сельскохозяйственных построек и т.д., в основном, для тепловой изоляции в виде плит, а также монолитной тепловой изоляции, например, кровель. Сырьевая смесь для производства теплоизоляционного легкого бетона включает, мас.%: минеральное вяжущее – портландцемент 2-7, древесный волокнистый материал 2-7, минеральный заполнитель – вермикулит вспученный 2-8, жидкое стекло 11-20, пыль газоочистки электротермического производства кремния и/или ферросилиция 29-40, вода 26-46. Изобретение развито в зависимом пункте формулы изобретения. Технический результат – повышение технико-экономических показателей производства теплоизоляционного легкого бетона. 1 з.п. ф-лы, 1 табл.

Предлагаемое изобретение относится к области строительства и может быть использовано при производстве строительных материалов для строительства промышленных объектов, жилых домов, коттеджей, сельскохозяйственных построек и т.д., в основном, для тепловой изоляции в виде плит, а также монолитной тепловой изоляции, например, кровель.

Для тепловой изоляции ограждающих конструкций промышленных и жилых зданий (стен, покрытий и перекрытий) используют неорганические и органические материалы. Применение теплоизоляционных материалов позволяет повысить степень индустриализации строительных работ. В полносборном домостроении широко применяют облегченные крупные панели с утеплителем. Это дает возможность снизить вес зданий и уменьшить потребность в основных строительных материалах – цементе, арматурной стали и древесине. В обширных северных районах нашей страны, где стоимость перевозки во много раз превосходит стоимость самого материала, наиболее эффективно строительство из легких слоистых элементов, состоящих из наружной прочной оболочки и внутреннего слоя пористого утеплителя. Например, на севере особенно важна способность материала удерживать тепло: количество топлива, расходуемое в течение 4-5 лет на отопление здания, почти равно весу его наружных стен (см. Г.И.Горчаков «Специальные строительные материалы для теплоэнергетического строительства», Изд-во литературы по строительству, Москва, 1972).

Известна сырьевая смесь для изготовления опилкобетонных блоков по патенту России 2039717, МКИ⁶ С04В 28/00, 1992 г., включающая в себя мас.%.

В качестве древесного заполнителя используют отходы обработки любых пород древесины, опилки, стружки, предварительно измельченные сучья и кора. Минеральным заполнителем служит песок с включением глинистых частиц не более 5-10%, предварительно измельченные зольные отходы топлива (шлак) ТЭЦ и котельных. Для ускорения процесса затвердевания, особенно при температуре ниже 15-16°С, в состав смеси вводят алебастр (CaSO₄·0.5 H₂O) или гипс (×CaSO₄·yCaO).

В качестве антисептика при обработке древесностружечных отходов используют водный раствор 4-хлор,2,3,5,6-фторфенолята калия (ХТФФК). Это вещество является менее летучим и менее токсичным, чем пентахлорфенолят натрия. ХТФФК химически стоек, не горит, хорошо растворяется в воде, обладает способностью проникать в глубинные слои древесины, имеет высокую фунгицидную активность при малых концентрациях 0,005-0,05 мас.ч.

К недостаткам данного изобретения относятся:

– использование в смеси большого содержания портландцемента;

– использование хоть и малотоксичного, но вредного для здоровья пентахлорфенолята натрия.

Известна арболитовая смесь по патенту России 2139838, МКИ⁶ СO4В 28/02, 1998 г., предназначенная для производства легкого бетона, используемого в промышленном, сельскохозяйственном и гражданском строительстве. Данная арболитовая смесь включает в себя вяжущее, состоящее из портландцемента и добавки, древесный заполнитель, хлорид кальция и воду. В качестве добавки вяжущее содержит песок в количестве 11-24 мас.% и имеет удельную поверхность 4500-5000 см²/г, при этом компоненты смеси берут в соотношении, мас.%:

Кроме того, в арболитовой смеси песок может содержать полевой шпат и кварц в соотношении 0,9-1,1.

Использование тонкомолотого песка в качестве добавки вяжущего обусловлено тем, что он обладает низкой водопотребностью, повышает удобоукладываемость и водостойкость бетонной смеси, способствует снижению расхода портландцемента. Введение песка в состав вяжущего в количестве менее 11 мас.% технологически нецелесообразно, а его содержание более 24 мас.% приводит к снижению прочности смеси на сжатие. При соотношении в песке полевого шпата и кварца 0,9-1,1 улучшается размалываемость компонентов вяжущего, что приводит к его более стабильному гранулометрическому составу и способствует повышению прочности в начальные сроки твердения смеси. При соотношении полевого шпата и кварца менее 0,9 и более 1,1 дополнительного повышения прочности смеси не происходит.

При величине удельной поверхности вяжущего менее 4500 см²/г ухудшаются условия его гидратации, а измельчение до удельной поверхности более 5000 см²/г нецелесообразно.

К недостаткам данного патента относятся значительные энергозатраты на измельчение песка до получения его с удельной поверхностью 4500-5000 см²/г.

Известна композиция для изготовления теплоизоляционного материала по патенту России 2053972, МКИ⁶ СO4В 28/08, от 10.07.1992 г., используемого в производстве строительных материалов для строительных конструкций в качестве несгораемого теплоизоляционного слоя. Данная композиция для изготовления теплоизоляционного материала включает в себя рассыпающийся шлак производства низкоуглеродистого феррохрома, пыль сухой газоочистки производства кремния или кремниевых сплавов, в качестве щелочного компонента – гидроксид натрия при следующем соотношении компонентов сухой смеси, мас.%:

Рассыпающийся шлак производства низкоуглеродистого
феррохрома	5-15
Пыль сухой газоочистки производства кремния или
кремниевых сплавов	69-81
Гидроксид натрия	14-23
При водотвердом отношении в пределах	0,25-0,5

Изготовление теплоизоляционных изделий из предлагаемой композиции осуществляют следующим образом. В смеситель загружают гидроксид натрия, затем добавляют пыль сухих газоочисток производства кремния или кремниевых сплавов, измельченный рассыпающийся шлак производства низкоуглеродистого феррохрома и воду. Все эти компоненты перемешивают в течение 30 мин, в результате чего температура смеси за счет экзотермической реакции повышается до 55-65°С, затем охлаждают до +40-45°С. Композицию через бункер объемного дозирования выгружают в формы. Набранный пакет форм подвергают сушке при 310-380°С.

При всех достоинствах данной сырьевой смеси она обладает главными недостатками:

– относительно высокой плотностью теплоизоляционного материала (изделия) ~800 кг/м³;

– высокой теплопроводностью с коэф. Вт/м·K ~ 0.470.

Наиболее близкой по своей технической сущности по составу сырья и достигаемому результату к предлагаемому техническому решению является «Сырьевая смесь для изготовления древесно-бетонных материалов» (в разных комбинациях). Примерный состав сырья представлен при следующих соотношениях компонентов, мас.%:

Минеральное вяжущее
(портландцемент)	30
Древесный заполнитель	40
Минеральный заполнитель
(вермикулит вспученный)	10
Жидкое стекло	0,6
Вода	остальное

См. Бужевич Г.А. «Легкие бетоны на пористых заполнителях», Москва, изд-во литературы по строительству, 1970 г.

В качестве минерального вяжущего используют цемент любой марки, в целях его экономии добавляют молотую известь, которая вдобавок служит антисептиком для древесного заполнителя.

В качестве древесного заполнителя по патенту могут использоваться: опилки, стружки, дробленки, он может содержать отходы производства арболита, древесного бетона, древесно-цементных плит и т.д.

В качестве минерального заполнителя может использоваться вермикулит вспученный.

Технология получения сырьевой смеси для изготовления древесно-бетонных материалов осуществляют следующим образом: в бетоносмеситель загружают древесный заполнитель и минеральное вяжущее и перемешивают насухо до однородного состояния в течение 1-1,5 минут, далее добавляют воду 3/4 от расчетного количества и жидкое стекло, все перемешивают еще 1-1,5 минут. При этом минеральное вяжущее – цемент, как более активное вещество, гидратирует воду, образуя цементный гель, который налипает на древесные частицы, а жидкое стекло, растворяясь в части воды, образует пленку, которая обволакивает частицы древесного заполнителя с частицами цементного геля и образует как бы замкнутую капсулу, в которой стабилизируется процесс схватывания цемента при незначительном колебании влажности древесного заполнителя. Далее загружают минеральный заполнитель (вермикулит) и оставшуюся часть воды и перемешивание ведут 1-2 минуты. При этом частицы минерального заполнителя, не нарушая сложившейся структуры капсулы древесного заполнителя, облепленного цементным гелем и заключенного в пленку жидким стеклом, равномерно распределяются между частицами и увлажняются за счет добавленной воды. После того как частицы минерального заполнителя напитаются водой, они под действием соматических сил прилипнут к частицам-капсулам из древесного заполнителя и цементного геля. Весь процесс перемешивания происходит непрерывно в течение 3-5 минут. При этом получается однородная рассыпчатая масса сырьевой смеси.

Из полученной сырьевой смеси можно готовить разнообразные древесно-бетонные изделия-блоки, панели, плиты, брус различных размеров и конфигураций одним из следующих способов: вибрированием с пригрузом, прессованием при температуре 15-20°С, вертикально направленной вибрацией, пневмо- и механическим тромбованием с последующей сушкой и твердением.

При всех достоинствах известной сырьевой смеси она обладает главным недостатком, а именно ее высокой стоимостью из-за значительного содержания минерального вяжущего – цемента в своем составе. Кроме того, изделия из этой сырьевой смеси имеют относительно высокую плотность.

Задачей предлагаемого технического решения является повышение технико-экономических показателей производства теплоизоляционного легкого бетона.

Техническим результатом предлагаемого изобретения является вовлечение в производство теплоизоляционного легкого бетона недорогих минеральных заполнителей, в том числе отходов производства кремния.

Технический результат достигается тем, что сырьевая смесь для производства теплоизоляционного легкого бетона, включающая минеральное вяжущее – портландцемент, древесный заполнитель, минеральный заполнитель – вермикулит вспученный, жидкое стекло и воду, содержит в качестве древесного заполнителя – древесный волокнистый материал и дополнительно пыль газоочистки электротермического производства кремния и/или ферросилиция при следующих соотношениях компонентов, мас.%:

Кроме того, в качестве древесного волокнистого материала можно использовать древесную шерсть.

Химический состав пыли газоочистки циклонов, мас.%: SiO₂ 57-60; SiC 15-17; Cd 16-20; F₂О₃ 0,75-1; Аl₂O₃ 0,9-1; CaO 1,2-1,92; Na₂O 0,2-0,7; MgO 0,4-0,9; прочие 0,1-0,2. Гран состав: 97% частиц, крупностью менее 100 мкм. Химический состав пыли электрофильтров, мас.% потери при прокаливании – 4,57, SiO₂ – 88,72, Аl₂O₃ – 0,58, Fе₂O₃ – 0,90, CaO – 1,37, MgO – 1,40, SО₃ – 0,48, Na₂O – 0,20, K₂O – 1,80. Гран состав: 95% частиц крупностью менее 1000 мкм.

Химический состав пыли с электрофильтров производства Fe-Si в мас.%: SiO₂ – 91,5, SО₃ – 1/39; CaO – 1,28; Аl₂О₃ – 0,745; Fе₂O₃ – 1,459; K₂O – 0,399; MgO – 0,325; С – 2,45; со следами P₂O₅ – 910 ppm; Na₂O – 660 ppm; V₂O₅ – 300 ppm; MnO – 290 ppm; TiO₂ – 200 ppm; Cl – 89 ppm; ZnO – 81 ppm; CuO – 57 ppm.

Обладая высокой удельной поверхностью, эти пыли газоочистки при контактировании с разбавленным водным раствором жидкого стекла (концентрированный раствор силиката натрия с кремнеземистым модулем составляет от 1.5 до 3.5) приобретает вяжущие свойства. Это вызвано тем, что в разбавленном растворе жидкого стекла присутствует щелочной компонент – гидроксид натрия. При взаимодействии активного кремнезема SiO₂ с гидроксидом натрия имеет место постепенное загустевание смеси за счет поликонденсационных и коагуляционных процессов, проходящих в растворе образующихся гидросиликатов натрия.

Таким образом, используемая в сырьевой смеси пыль газоочистки производства кремния и/или ферросилиция выступает не только в качестве минерального заполнителя, но и дополнительного минерального вяжущего одновременно. Использование вспученного вермикулита с низкой плотностью в целом позволяет использовать его в качестве наполнителя для производства теплоизоляционного легкого бетона.

Использование древесного заполнителя в виде волокнистых материалов: стружки, древесной шерсти, древесной ваты и т.д., позволяет получать армированный легкий бетон.

Общими признаками данного предложения и прототипа являются следующие: наличие минерального вяжущего – портландцемента, минерального заполнителя – вермикулита вспученного, древесного заполнителя, жидкого стекла (водный раствор силиката натрия), воды.

Отличия заключаются:

– в том, что в качестве одного из составляющих минерального заполнителя выступает пыль газоочистки электротермического производства кремния и/или ферросилиция (пыль электрофильтров и пыль циклонов);

– в том, что в качестве древесного заполнителя используется древесный волокнистый материал;

– в содержании в сырьевой смеси всех компонентов в мас.%.

В этом заключается соответствие технического решения критерию изобретения – «новизна».

Сравнение предлагаемого технического решения, не только с прототипом, но и другими решениями, в этой области известными из патентной и научно-технической информации, показывает, что:

– известны заявленные в формуле изобретения отдельно взятые компоненты, которые используются в различных составах (комбинациях) и в различных соотношениях по мас.% в сырьевых смесях для производства теплоизоляционных материалов (см. выше обзор патентов – аналогов и прототипа по данной заявке).

В то же время новый предлагаемый сырьевой состав для производства теплоизоляционного легкого бетона с новым составом и новым процентным соотношением позволяет:

– использовать в значительных количествах отходы электротермического производства кремния и/или ферросилиция (пыль газоочистки: пыль электрофильтров и пыль циклонов);

– вовлечь в производство древесный волокнистый материал;

– повысить прочность теплоизоляционного легкого бетона.

Совокупность признаков в предложенном техническом решении, как известных, так и неизвестных (отличительных), заявленных в формуле предлагаемого изобретения по составу и содержанию компонентов, позволяет (как показали опытно-промышленные испытания):

– снизить содержание минерального вяжущего – портландцемента до 2-7 мас.%;

– снизить теплопроводность до 0.10 Вт/м²·°C;

– снизить объемную плотность до 663-670 кг/м³;

– снизить себестоимость производства теплоизоляционного бетона на 5-6% по сравнению с известными бетонами аналогичного назначения;

– снизить транспортные расходы.

Таким образом, предлагаемое техническое решение позволяет достичь технико-экономического результата более высокого уровня по сравнению с прототипом.

На основании вышеизложенного можно сделать вывод, что техническое решение соответствует критерию изобретения – «изобретательский уровень».

Промышленная применимость сырьевой смеси доказана в процессе производства строительных работ («Федеральной службой по надзору в сфере защиты прав потребителей и благополучия человека» дано положительное заключение. Санитарно-эпидемиологическое заключение 38ИЦ 066.576. Т000627.07.07 от 30.07.2007 г.).

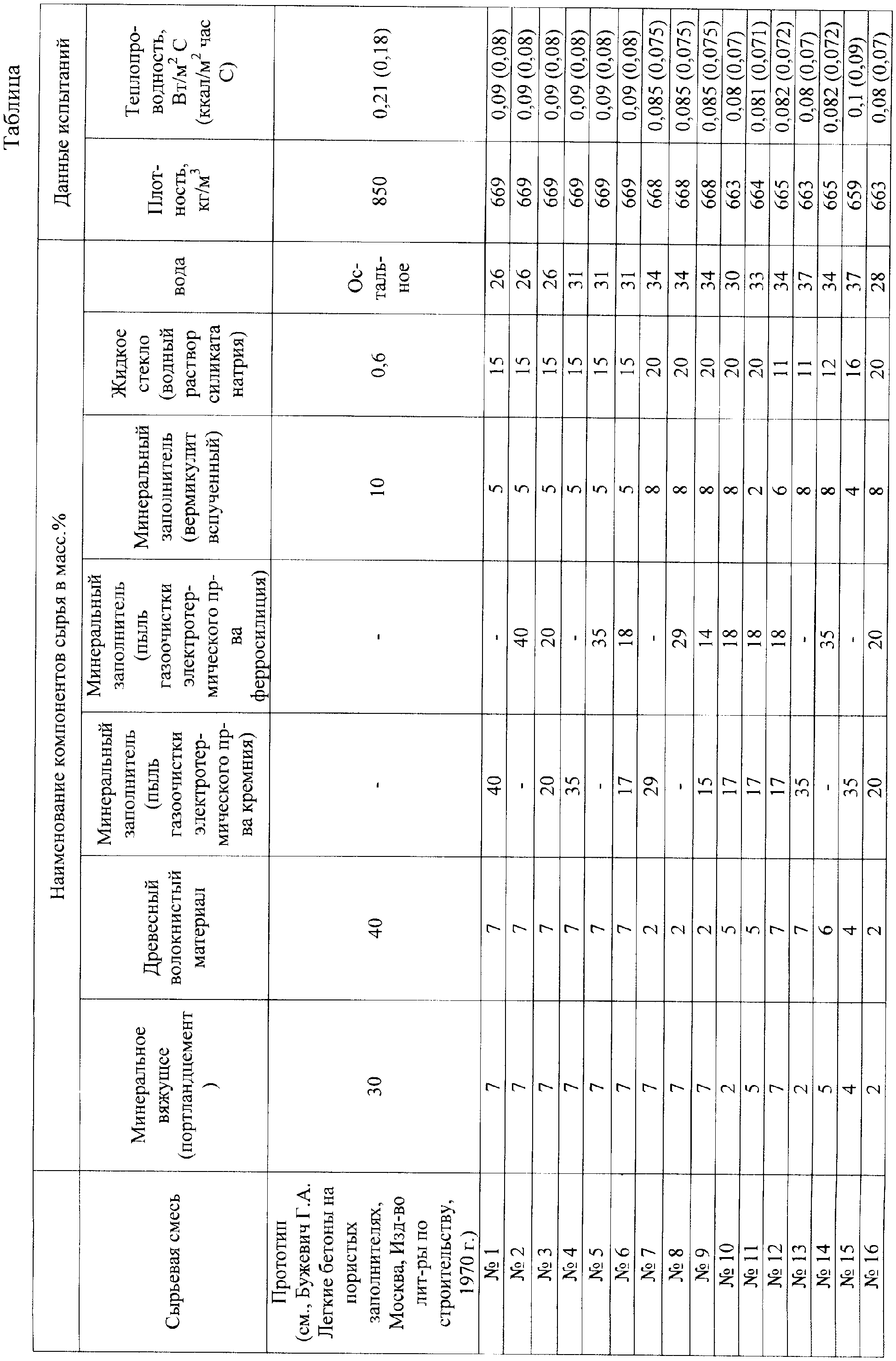

Пределы содержания компонентов в предлагаемой сырьевой смеси определены опытным путем. Данные приведены в таблице.

При содержании портландцемента в сырье менее 2% снижается влагостойкость материала и увеличивается время затвердевания, при увеличении содержания более 7% наблюдается быстрое схватывание бетона, что усложняет процесс разлива, увеличивается расход цемента, а вместе с этим стоимость материала.

При содержании жидкого стекла менее 11% снижается прочность бетона, при увеличении более 20% – прочность не увеличивается, но возрастает стоимость материала.

При содержании вермикулита менее 2% – снижаются теплоизоляционные свойства бетона, при содержании более 8% – снижается механическая прочность, а также увеличивается расход и, соответственно, стоимость материала.

При содержании древесного волокнистого материала менее 2% – снижаются армирующие свойства бетона, при содержании более 7% – армирующие свойства не увеличиваются.

При содержании пыли газоочистки менее 29% – снижаются теплоизоляционные свойства, при содержании более 40% увеличивается плотность бетона.

При содержании воды менее 26% возникают трудности в получении однородной массы сырья в процессе перемешивания, при содержании более 46% – увеличивается время затвердевания бетона.

Приготовление сырьевой смеси для производства теплоизоляционного легкого бетона заключается в следующем. Готовят цементное молоко из воды и цемента исходя из соотношения по весу 50% на 50%. Оставшуюся воду заливают в смеситель вместе с жидким стеклом. При непрерывной работе смесителя в него загружают пыль газоочистки электротермического производства кремния и/или ферросилиция, вермикулит и древесные волокнистые материалы. При получении однородной массы в смесителе в него заливают цементное молоко. Процесс смешивания ведут до окончательного получения однородной вязкой массы.

Формула изобретения

1. Сырьевая смесь для производства теплоизоляционного легкого бетона, включающая минеральное вяжущее – портландцемент, древесный заполнитель, минеральный заполнитель – вермикулит вспученный, жидкое стекло и воду, отличающаяся тем, что она содержит в качестве древесного заполнителя древесный волокнистый материал и дополнительно пыль газоочистки электротермического производства кремния и/или ферросилиция при следующем соотношении компонентов, мас.%:

2. Сырьевая смесь по п.1, отличающаяся тем, что в качестве древесного волокнистого материала она содержит древесную шерсть.
