Патент на изобретение №2377209

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2377209 (13) C1
(51) МПК

C04B28/02 (2006.01)
C04B22/06 (2006.01)
C04B111/20 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 17.09.2010 – действует

(21), (22) Заявка: 2008138286/03, 25.09.2008

(24) Дата начала отсчета срока действия патента:

25.09.2008

(46) Опубликовано: 27.12.2009

(56) Список документов, цитированных в отчете о
поиске:
RU 2139841 C1, 20.10.1999. RU 2332388 C1, 27.08.2008. RU 2256630 C1, 20.07.2005. RU 2235077 C1, 27.08.2004. RU 2058947 C1, 27.04.1996. RU 2106327 C1, 10.03.1998. FR 2684984 A, 18.06.1993.

Адрес для переписки:

197082, Санкт-Петербург, П-082, ул. Красного курсанта, 16, Военно-космическая академия им. А.Ф.Можайского

(72) Автор(ы):

Коробов Николай Васильевич (RU),
Старчуков Дмитрий Сергеевич (RU),
Наумов Николай Владимирович (RU),
Беляев Павел Валерьевич (RU),
Ромащенко Наталия Михайловна (RU)

(73) Патентообладатель(и):

Военно-космическая академия имени А.Ф. Можайского (RU)

(54) СТРОИТЕЛЬНЫЙ РАСТВОР

(57) Реферат:

Изобретение относится к строительному раствору и может быть использовано в промышленном, специальном и гражданском строительстве. Технический результат – повышение прочности при сжатии, понижение усадки и водопоглощения строительного раствора. Строительный раствор содержит цемент, песок – отход медеплавильного производства со следующим содержанием основных оксидов, мас.%: SiO2 – 29,60; Fе2O3 – 60,60; Аl2О3 – 3,30; СаО-1,60; СuО – 1,10; ZnO – 2,90; TiO2 – 0,40; РbО2 – 0,04; MnO-0,04; NiO – 0,02; Сr2О3-0,03; CdO – 0,01, добавку – золь гидроксида железа (III) и воду при следующем соотношении компонентов, мас.%: цемент – 15,23-16,42; указанный отход медеплавильного производства – 75,74-76,82; золь гидроксида железа (III) – 0,04-0,05; вода – 7,8-7,9. 1 табл.

Изобретение относится к промышленности строительных материалов и может применяться в качестве раствора, используемого в промышленном и гражданском строительстве.

Известен строительный раствор, содержащий связующее, минеральный наполнитель, мыло хозяйственное и воду, в качестве связующего раствор содержит карбоксилметилцеллюлозу, а в качестве наполнителя – доломитовую пыль (SU 547427, С04В 25/08, бюл. 7 от 25.02.77 г.).

Недостатком данного технического решения является недостаточная прочность при сжатии, повышенное значение усадки и водопоглощения.

Известен строительный раствор, включающий цемент, известковый компонент, стеарат калия и воду (RU 2236390, С04В 38/10, опубл. 20.09.04 г.).

Недостатком данного технического решения является пониженная прочность при сжатии, повышенное значение усадки и водопоглощения.

Наиболее близким к заявленному строительному раствору является раствор, включающий цемент, песок, добавку и воду, где в качестве песка используется формовочный отход металлургического производства – формоотход, а в качестве добавки используется добавка на основе стеарата натрия С17Н35СООNа при следующем соотношении компонентов, мас.%:

Цемент 24-28
Формоотход 50-60
Добавка на основе стеарата
натрия C17H35COONa 8-10
вода 8-6

(RU 2139841, С04В 38/10, бюл. 29, 20.10.99).

Недостатком данного технического решения является недостаточная прочность при сжатии, повышенное значение усадки и водопоглощения.

Задачей изобретения является создание нового строительного раствора, использование которого позволило бы достичь технический результат, состоящий в повышении прочности при сжатии, понижении усадки и водопоглощения строительного раствора, используемого в промышленном, специальном и гражданском строительстве.

Поставленная задача достигается тем, что строительный раствор, включающий цемент, песок, добавку, воду, в качестве песка содержит отход медеплавильного производства со следующим содержанием основных оксидов, мас.%: SiO2 – 29,60; Fe2O3 – 60,60; Аl2О3 – 3,30; CaO – 1,60; CuO – 1,10; ZnO – 2,90; TiO2 – 0,40; РbO2 – 0,40; MnO – 0,04; NiO – 0,02; Сr2О3 – 0,03; CdO – 0,01, а в качестве добавки – золь гидроксида железа (III) при следующем соотношении компонентов, маc.%:

Цемент 15,23-16,42
Указанный отход
медеплавильного производства 75,74-76,82
Золь гидроксида железа (III) 0,04-0,05
Вода 7,8-7,9

Новым по сравнению с известными строительными растворами является сочетание известных компонентов цемента, воды с указанным отходом медеплавильного производства и добавкой золя гидроксида железа (III).

Использование многокомпонентного отхода медеплавильного производства с указанными компонентами обеспечивает формирование наиболее плотной структуры строительного раствора, который отличается повышенной прочностью при сжатии, пониженное значение усадки и водопоглощения, т.е. достигается требуемый технический результат за счет значительного повышения гидратационной активности цемента и дополнительного блокирования пор дисперсиями гидроксида железа (III), входящими в состав золя гидроксида железа (III).

На дату подачи заявки, по мнению авторов и заявителя, заявленный строительный раствор не известен и данное техническое решение обладает мировой новизной.

Заявленная совокупность существенных признаков проявляет новое свойство: повышение прочности при сжатии, понижение усадки и водопоглощения по сравнению с прототипом.

Именно другое свойство совокупности, не равное известным свойствам отличительных признаков, позволяет признать эту совокупность по сравнению с известными в науке и в технике решениями новой, а заявляемое изобретение – соответствующим критерию охраноспособности – изобретательский уровень.

Заявляемое изобретение промышленно применимо и может быть использовано для изготовления строительного раствора, используемого в промышленном, специальном и гражданском строительстве.

Пример конкретного выполнения:

I. Приготовление строительного раствора:

1. Дозируют цемент (ПЦ 400 Д20).

2. Дозируют указанный отход медеплавильного производства.

3. Дозируют золь гидроксида железа (III).

4. Дозируют воду.

5. Отдозированные компоненты транспортируют в горизонтальный шнековый смеситель периодического действия и тщательно перемешивают до получения однородной растворной смеси.

6. Полученную растворную смесь используют в промышленном и гражданском строительстве.

7. Прочность при сжатии определяли по ГОСТ 10180-90.

8. Усадку определяли по ГОСТ 24544-81.

9. Водопоглощение определяли по ГОСТ 12730.3-78.

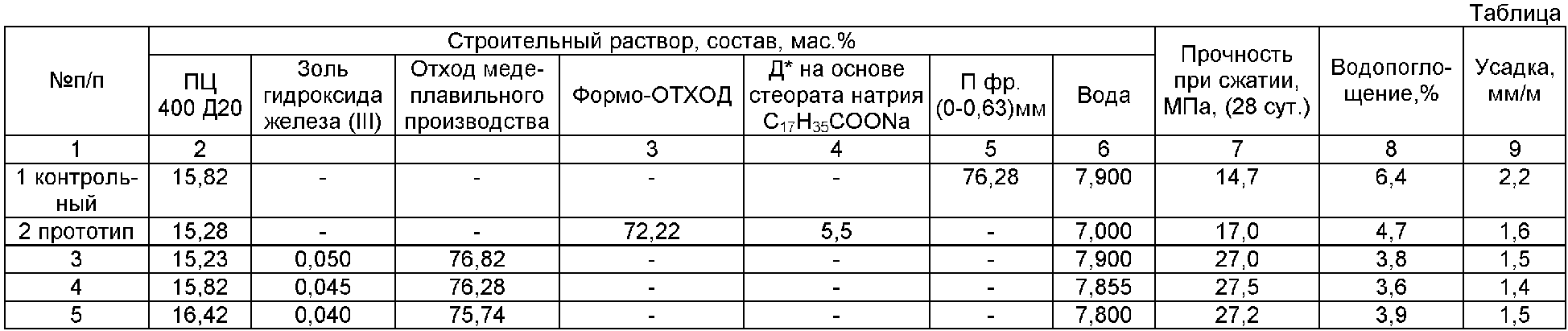

Результаты испытаний представлены в таблице.

Полученные результаты показывают, что указанный компонентный состав обеспечивает получение строительного раствора с повышенным значением прочности при сжатии (на 87%), пониженным значением усадки на 36% и водопоглощения на 44%. Полученный раствор может быть использован в промышленном, специальном и гражданском строительстве.

Кроме портландцемента могут быть использованы другие виды цемента, такие как пуццолановый цемент, шлакопортландцемент, быстротвердеющий цемент и т.д.

Формула изобретения

Строительный раствор, включающий цемент, песок, добавку, воду, отличающийся тем, что в качестве песка содержит отход медеплавильного производства со следующим содержанием основных оксидов, мас.%: SiO2 – 29,60; Fе2O3 – 60,60; Аl2O3 – 3,30; CaO – 1,60; CuO – 1,10; ZnO – 2,90; TiO2 – 0,40; РbO2 – 0,40; MnO – 0,04; NiO – 0,02; Сr2О3 – 0,03; CdO – 0,01, а в качестве добавки – золь гидроксида железа (III) при следующем соотношении компонентов, мас.%:

Цемент 15,23-16,42
Указанный отход
медеплавильного производства 75,74-76,82
Золь гидроксида железа (III) 0,04-0,05
Вода 7,8-7,9
