Патент на изобретение №2376738
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПОЧВЫ В МЕЖДУРЯДЬЯХ САДА
(57) Реферат:
Устройство включает прямоугольную сварную раму с системами навески, регулировки глубины обработки почвы, крепления рабочих органов. Рабочие органы состоят из стоек с долотами, имеющими резьбовые отверстия, в которых посредством осей с резьбой на концах через кронштейны, выполненные в средней и тыльной частях стойки, шарнирно закреплены стрельчатые полулапы. Полулапы снабжены съемными ворошителями. Рабочие органы расставлены на разную глубину обработки почвы и ширину захвата, соответственно уменьшающуюся и увеличивающуюся симметрично от центра рамы к краям. Большее число рабочих органов установлено в положение «Плоскорез», а меньшее – в положение «Чизель». Стойки рабочих органов во фронтальной торцевой части выполнены полукруглыми и имеют в нижней части скос, соединенный со стойкой по радиусу, для обеспечения снижения силы сопротивления почвы. Долото закреплено к стойке болтовым соединением посредством кронштейна и отверстия в стойке. Такое конструктивное выполнение позволит повысить качество обработки почвы и исключит повреждение корневой системы деревьев. 4 ил.
Изобретение предназначено для обработки почвы в междурядьях плодоносящего сада, относится к области сельхозмашиностроения. Известны устройства, предназначенные для глубокого рыхления почвы от 40 до 80 см, плуг чизельный ПЧ-4,5; культиваторы глубокорыхлители типа НР-80Б; ЧКУ-4; КЗУ-ОЗВ, включающие долотообразные лапы (см. «Системы земледелия в Краснодарском крае на 1990-1995 годы и на период 2000 года: Рекомендации. ВАСХНИЛ, Всероссийское отделение, Краснодарский НИИ сельского хозяйства им. П.П.Лукьяненко, Кубанский сельскохозяйственный институт. Краснодар, Книжное издательство, 1990 г., с. – 59, 128, 260). Недостатками данных агрегатов являются низкие технологические возможности (только чизелевание), высокие металлоемкость и энергоемкость, обработка почвы на одинаковую глубину. Наиболее близким по достигаемому экономическому эффекту и технической сущности является плуг навесной чизельный, включающий прямоугольную сварную раму с системами навески, регулировки глубины обработки почвы, крепления рабочих органов и рабочие органы, состоящие из стоек, выполненных в виде колена с установленными при помощи штифтов, долот с резьбовыми отверстиями, в которые посредством крепежных осей с резьбой на концах и кронштейнов, выполненные в средней и тыльной частях стойки, шарнирно закреплены по бокам стрельчатые полулапы, снабженные съемными ворошителями и трубчатым кронштейном с упором (см. RU Недостатками данного устройства являются высокая энергоемкость процесса обработки почвы, низкая эксплуатационная надежность, одинаковая глубина обработки по всей ширине захвата, что не представляет возможности разрыхления почвы в горизонтах расположения корневой системы. Техническим решением задачи является снижение энергоемкости, повышение эксплуатационной надежности, улучшения качества обработки (разрыхление почвы в горизонтах расположения корневой системы, образование канавки по дну борозды, которая способствует скоплению дополнительной влаги, улучшающей корнеобразование). Поставленная задача осуществляется тем, что в устройстве для обработки почвы в междурядьях сада, включающем прямоугольную сварную раму с системами навески, регулировки глубины обработки почвы, крепления рабочих органов и рабочие органы, состоящие из стоек с долотами, имеющих резьбовые отверстия, в которые посредством осей с резьбой на концах через кронштейны, стойки шарнирно закреплены стрельчатые полулапы, снабженные съемными ворошителями, согласно изобретению рабочие органы расставлены на разную глубину обработки и ширину захвата, соответственно уменьшающуюся и увеличивающуюся симметрично от центра устройства к краям, при этом большее число рабочих органов находится в положении «Плоскорез», меньшее в положение «Чизель», стойка рабочего органа во фронтальной торцевой части выполнена полукруглой, имеет в нижней части скос, соединенный со стойкой по радиусу R=10 Новыми элементами являются схема расстановки рабочих органов на разную глубину обработки и ширину захвата, соответственно уменьшающуюся и увеличивающуюся симметрично от центра устройства к его краям, при этом большее число рабочих органов находится в положении «Плоскорез», а меньшее – в положение «Чизель», стойка рабочего органа во фронтальной торцевой части выполнена полукруглой, в нижней части которой имеется скос, соединенный со стойкой по радиусу R=10 Суть изобретения поясняется чертежами, где на фиг.1 показан главный вид; на фиг.2 – рабочий орган, вид сбоку; фиг.3 – сечение А-А, фиг. сечение Б-Б. Устройство для обработки почвы состоит из рамы 1 с системами навески 2, регулировки глубины обработки почвы 3, крепления рабочих органов 4 и рабочие органы 5, 6, 7 «Плоскорез», расположенные симметрично относительно рабочего органа 8 «Чизель», выставленные на разную глубину и ширину обработки, соответственно уменьшающуюся и увеличивающуюся к краям устройства (фиг.1), состоящие из стойки 9 во фронтальной торцевой части, выполненной полукруглой 10 (фиг.3), в нижней части расположен скос 11, соединенный со стойкой 9 по радиусу 12, долото 13, закрепленное на стойке 9 посредством кронштейнов 14, отверстия 15 в стойке, болтовым соединением 16, полулап 17 и ворошителей 18. Устройство для обработки почвы работает следующим образом. Перед выполнением технологической операции устанавливается глубина обработки с помощью системы 3, при этом рабочие органы 5, 6, 7 и 8 занимают положение, определенное схемой расстановки с учетом глубины залегания корневой системы деревьев в зависимости удаления от штамба. При выполнении технологической операции рабочие органы 5, 6 и 7 выполняют плоскорезную обработку почвы, находятся в положении «Плоскорез» (рабочие органы 5 глубина до 10 см, 6 – до 15 см, 7 – до 22 см), а (8) имеет положение «Чизель» (глубина обработки до 45 см), при этом нижняя образующая борозды после прохода рабочих органов 5, 6 и 7 и зигзагообразна, как бы копирует расположение корневой системы деревьев по глубине залегания. Отсутствие фиксатора уменьшает силу сопротивления почвы при заглублении рабочих органов 5, 6 и 7, т.к. они находятся в сложенном состоянии и раскрываются при достижении заданной глубины обработки за счет динамического давления пласта почвы. Схема расстановки рабочих органов обоснована расчетами и подтверждается экспериментальными данными.
Формула изобретения
Устройство для обработки почвы в междурядьях сада, включающее прямоугольную сварную раму с системами навески, регулировки глубины обработки почвы, крепления рабочих органов и рабочие органы, состоящие из стоек с долотами, имеющими резьбовые отверстия, в которых посредством осей с резьбой на концах через кронштейны, выполненные в средней и тыльной частях стойки, шарнирно закреплены стрельчатые полулапы, снабженные съемными ворошителями, отличающееся тем, что рабочие органы расставлены на разную глубину обработки почвы и ширину захвата, соответственно уменьшающуюся и увеличивающуюся симметрично от центра рамы к краям, при этом большее число рабочих органов установлено в положение «Плоскорез», а меньшее в положение «Чизель», причем стойки рабочих органов во фронтальной торцевой части выполнены полукруглыми и имеют в нижней части скос, соединенный со стойкой по радиусу, для обеспечения снижения силы сопротивления почвы, при этом долото закреплено к стойке болтовым соединением посредством кронштейна и отверстия в стойке.

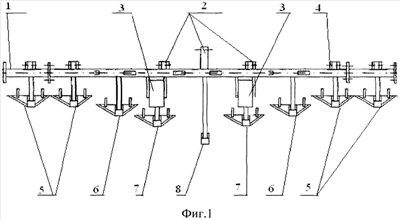

РИСУНКИ
|
||||||||||||||||||||||||||
2298302 от 06.06.2005).
500 мм, обеспечивающего снижение силы сопротивления почвы, при этом долото закреплено к стойке посредством кронштейна и отверстия в стойке болтовым соединением.
