Патент на изобретение №2376589

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2376589 (13) C1
(51) МПК

G01N25/66 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 17.09.2010 – действует

(21), (22) Заявка: 2008144149/28, 06.11.2008

(24) Дата начала отсчета срока действия патента:

06.11.2008

(46) Опубликовано: 20.12.2009

(56) Список документов, цитированных в отчете о
поиске:
SU 1276976 A, 15.12.1986. SU 359994 A, 28.02.1977. RU 2213344 C2, 27.09.2003. US 2007/0147466 A1, 28.06.2007.

Адрес для переписки:

450001, г.Уфа, ул. 50 лет Октября, 34, Башкирский государственный аграрный университет, НИЧ

(72) Автор(ы):

Муфазалов Фуат Шарифуллович (RU),
Покшубин Сергей Петрович (RU)

(73) Патентообладатель(и):

Федеральное государственное образовательное учреждение высшего профессионального образования “Башкирский государственный аграрный университет” (RU)

(54) ГИГРОМЕТР ТОЧКИ РОСЫ

(57) Реферат:

Изобретение относится к датчикам относительной влажности. В устройстве металлическая хромированная зеркальная пластина выполнена с рядом конических вертикальных отверстий и размещенными в них коническими металлическими подвижными электродами с микрометрической резьбой. Регулирование межэлектродного зазора обеспечивается перемещением электродов по оси конических вертикальных отверстий. Микрочастицы влаги позволяют замкнуть цепь электрода с пластиной, что позволяет измерить температуру точки росы. Технический результат заключается в обеспечении достаточной точности в реальных условиях эксплуатации. 2 ил.

Изобретение относится к области информационно-измерительной техники, в частности к датчикам относительной влажности воздуха, и может быть использовано в автоматических системах кондиционирования воздуха в складских помещениях хранения сельскохозяйственной продукции для поддержания параметров микроклимата, а также на морском транспорте для перевозки продукции в разных широтах.

Известно устройство [1] для измерения температуры точки росы, содержащее охлаждаемое зеркало, источник света, электронно-оптическую систему обнаружения конденсата и измерительную схему.

Известно устройство [2] для измерения температуры точки росы, содержащее охлаждаемое зеркало, источник света, фотоэлемент, составляющие фотоэлектрическую систему слежения за конденсатом.

Недостатком данных устройств является то, что они не могут обеспечить достаточной точности в реальных условиях эксплуатации из-за загрязнения поверхности зеркала пылью, изменяющим величину отраженного светового потока.

Указанное решение достигается тем, что металлическая зеркальная пластина выполнена с рядом конических отверстий и размещенными в них коническими металлическими подвижными электродами с микрометрической резьбой для регулирования межэлектродного зазора перемещением их по оси конических вертикальных отверстий.

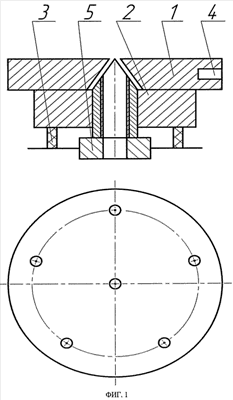

На фиг.1 показана конструкция гигрометра; на фиг.2 изображена принципиальная электрическая схема.

В данном гигрометре основной частью является круглой формы медная пластина с хромированной поверхностью с шестью отверстиями конической формы и подвижными коническими электродами с микрометрической резьбой, перемещением которых по вертикали возможно регулирование зазора при настройке его.

Электроды и отверстия выполнены конической формы для облегчения установки воздушного микрозазора между ними.

Датчик влажности работает следующим образом. В пробной камере, относительную влажность воздуха в которой необходимо определить, помещен гигрометр. При охлаждении хромированной пластины 1 полупроводниковым термохолодильником 3, закрепленным на корпусе 2, в момент выпадения росы происходит замыкание подвижного электрода 5 с хромированной пластиной. Включается измерительная цепь, изображенная на фиг.2, и фиксируется температура точки росы. В это же время производится измерение температуры воздуха полупроводниковыми термисторами 4 в измерительной камере.

По известным зависимостям относительной влажности воздуха от разности температур его и точки росы (t-) может быть определена относительная влажность при решении уравнения, полученного приближением функции полиномом Ньютона в виде:

=0,13U2-6,45U+100,

где U=(t-) – разница температур.

Источники информации

1. А.С. 359994 СССР, G01N 25/66, 25.08.76.

2. А.С.12769676 СССР, G01N 25/66, 15.12.86.

Формула изобретения

Гигрометр точки росы – датчик влажности, содержащий охлаждаемую металлическую хромированную зеркальную пластину, систему обнаружения конденсата, измерительную схему, отличающийся тем, что металлическая хромированная зеркальная пластина выполнена с рядом конических вертикальных отверстий и размещенными в них коническими металлическими подвижными электродами с микрометрической резьбой для регулирования межэлектродного зазора перемещением их по оси конических вертикальных отверстий.

РИСУНКИ
