Патент на изобретение №2376576
|
||||||||||||||||||||||||||
(54) УСТАНОВКА ДЛЯ МЕХАНИЧЕСКИХ ИСПЫТАНИЙ ОБРАЗЦОВ ПРИ ЦИКЛИЧЕСКОМ НАГРУЖЕНИИ
(57) Реферат:
Изобретение относится к испытательной технике, к испытаниям на прочность. Установка для механических испытаний образцов при циклическом нагружении содержит основание, установленные на нем захваты образца, колесо с приводом вращения, эксцентрично размещенный на колесе ролик, рамку, в которой размещен ролик, толкатель, соединенный с рамкой и связанный с одним из захватов. Причем две стороны рамки, предназначенные для взаимодействия с роликом, имеют разную жесткость. Техническим результатом является увеличение объема информации путем обеспечения механических циклических испытаний с разной жесткостью полуциклов. 1 ил.
Изобретение относится к испытательной технике, к испытаниям на прочность. Известна установка для механических испытаний образцов при циклическом нагружении (патент РФ Недостаток установки состоит в отсутствии возможности проводить механические циклические испытания с разной жесткостью полуциклов. Известна установка для механических испытаний образцов при циклическом нагружении (патент РФ Недостаток установки также состоит в отсутствии возможности проводить механические циклические испытания с разной жесткостью полуциклов. Известна установка для механических испытаний образцов при циклическом нагружении (патент РФ Недостаток установки также состоит в отсутствии возможности проводить механические циклические испытания с разной жесткостью полуциклов. Техническим результатом изобретения является увеличение объема информации путем обеспечения механических циклических испытаний с разной жесткостью полуциклов. Технический результат достигается тем, что установка для механических испытаний образцов при циклическом нагружении, содержащая основание, установленные на нем захваты образца, колесо с приводом вращения, эксцентрично размещенный на колесе ролик, рамку, в которой размещен ролик, толкатель, соединенный с рамкой и связанный с одним из захватов, согласно изобретению две стороны рамки, предназначенные для взаимодействия с роликом, имеют разную жесткость. При такой конструкции ролик одну половину цикла взаимодействует со стороной рамки, жесткость которой отличается от другой стороны рамки, с которой ролик взаимодействует вторую половину цикла. Это обеспечивает механические циклические испытания с разной жесткостью полуциклов, что составляет технический результат. На чертеже представлена схема установки. Установка для механических испытаний образцов при циклическом нагружении содержит основание 1, установленные на нем захваты 2, 3 образца 4, колесо 5 с приводом вращения (не показан), эксцентрично размещенный на колесе ролик 6, рамку 7, в которой размещен ролик 6, толкатель 8, соединенный с рамкой и связанный с одним из захватов 2. Две стороны 9 и 10 рамки 7, предназначенные для взаимодействия с роликом 6, имеют разную жесткость. Менее жесткая сторона 9 рамки 7 может быть выполнена в виде упругой пластины, подпружиненной пружинами 11. При необходимости между захватом 2 и толкателем 8 устанавливают пружину 12. Установка работает следующим образом. Приводят во вращение колесо 5 и ролик 6 перемещает рамку 7 с толкателем 8 возвратно-поступательно. Толкатель 8 через пружину 12 и захват 2 создает циклические нагрузки на образце 4. Жесткость нагружения в полуциклах, например, при сжатии и растяжении не одинаковая и зависит от изгибной жесткости сторон 9 и 10 рамки 7. Соотношение жесткостей может задаваться подбором жесткости стороны 9 и жесткости пружин 11. Установка обеспечивает выполнение механических циклических испытаний в новых условиях – с разной жесткостью полуциклов.
Формула изобретения
Установка для механических испытаний образцов при циклическом нагружении, содержащая основание, установленные на нем захваты образца, колесо с приводом вращения, эксцентрично размещенный на колесе ролик, рамку, в которой размещен ролик, толкатель, соединенный с рамкой и связанный с одним из захватов, отличающаяся тем, что две стороны рамки, предназначенные для взаимодействия с роликом, имеют разную жесткость.

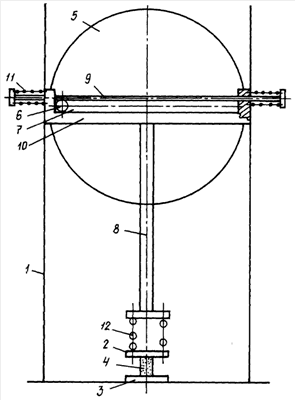

РИСУНКИ
|
||||||||||||||||||||||||||
1504564, кл. G01N 3/32, 1990), содержащая основание, установленные на нем захваты образца, колесо с приводом вращения, эксцентрично размещенный на колесе ролик, рамку, в которой размещен ролик, толкатель, соединенный с рамкой и связанный с одним из захватов.
