Патент на изобретение №2375989
|
||||||||||||||||||||||||||
(54) ЗУБНАЯ ЩЕТКА
(57) Реферат:
Изобретение относится к области гигиены и может быть использовано для чистки зубов. Зубная щетка содержит головку со щетиной, рукоятку, блок управления, блок питания и светодиоды. Светодиоды расположены на головке в разных плоскостях. Блок управления выполнен в виде микропроцессора, обеспечивающего режим работы светодиодов в интервалах инфракрасного, ультрафиолетового, синего, красного и зеленого света с элементом ограничения освещенности. На ручке щетки размещен сенсорный датчик, считывающий сердечные сокращения. Технический результат – повышение профилактических свойств зубной щетки и придание ей лечебных свойств. 2 ил.
Изобретение относится к санитарно-гигиеническим принадлежностям, предназначенным для чистки зубов. Известна зубная щетка, содержащая головку со щетиной, рукоятку исполнительный блок и блок питания (1). Недостатком данного устройства является узкое функциональное назначение, которое ограничивает его потребительские свойства. Наиболее близким по технической сущности аналогом к заявляемому изобретению является зубная щетка, содержащая головку со щетиной, рукоятку, блок управления, блок питания и светодиоды (2). Конструктивные изменения, внесенные по отношению к устройству (1) расширяют потребительские свойства зубной щетки, делая ее привлекательней для покупателя, однако не повышают ее профилактических свойств. Задача, на решение которой направлено данное изобретение, – повышение профилактических свойств зубной щетки и придание ей лечебных свойств. Поставленная задача достигается тем, что светодиоды расположены на головке в разных плоскостях, а блок управления выполнен в виде микропроцессора, обеспечивающего режим работы светодиодов в интервалах инфракрасного, ультрафиолетового, синего, красного и зеленого света с элементом ограничения освещенности, при этом на ручке щетки размещен сенсорный датчик, считывающий сердечные сокращения пользователя. Зубная щетка представлена на чертежах: на фиг.1 – общий вид щетки с расположенными на ее теле конструктивными элементами, на фиг.2 – блок-схема исполнения электрической части щетки. Щетка включает головку 1 с размещенными на ней щетиной 2 и светодиодами 3, рукоятку 4, на которой размещены блок управления 5, выполненный в виде микропроцессора, сенсорный датчик 6, считывающий сердечные сокращения пользователя, и блок питания 7. Блок управления 5 связан с блоком 8 задачи длины электромагнитных волн, который может быть выполнен в виде набора кнопок. Зубная щетка используется следующим образом. В исходном состоянии (состояние покоя) электрическая сеть в щетке разомкнута. С помощью блока 8 задачи длины электромагнитных волн выбирается определенная длина волны светового излучения, при этом замыкается электрическая сеть щетки. Одновременно может быть выбрано несколько длин волн, лежащих в диапазоне инфракрасного, ультрафиолетового, синего, красного и зеленого света. Многофункциональное воздействие выбранного оптического спектра позволяет достигать эффективных результатов при лечении различных заболеваний ротовой полости, оказывать целенаправленное целебное воздействие на сосудисто-капиллярное русло за счет того, что красное и инфракрасное излучения светодиодов обладают биостимулирующим и иммунокорректирующим действием, нормализуя реологические свойства крови и клеточный метаболизм, повышая регенерацию тканей в очаге поражения. Зеленый свет оказывает регулирующее и нормализующее воздействие на сосудисто-капиллярное русло, реологию крови и лимфоток, тем самым улучшая кровоснабжение слизистой оболочки рта. Желтый свет стимулирует микроциркуляцию за счет пролиферации и расширения капиллярной сети. Синий свет обладает антисептическими свойствами, оказывает противовоспалительное действие, обезболивает. При расположении щетки в руке сенсорный датчик 6 считывает сигналы сердечных сокращений пользователя и направляет их на блок управления 5. При этом осуществляется импульсное освещение ротовой полости в интервал времени, соответствующий максимальному расширению кровеносных сосудов, что обеспечивает наиболее эффективный режим воздействия света. Длительное воздействие света в ультрафиолетовой и синей областях спектра может оказывать негативное влияние на состояние слизистой оболочки ротовой полости. В этой связи устройство снабжено элементом ограничения освещенности, который является составной частью микропроцессора и ограничивает освещенность по временному параметру. Низкоинтенсивная световая энергия, поглощаясь, изменяет физические свойства мембран, что приводит к увеличению транспорта веществ через мембрану и усилению биоэнергетических процессов. В результате этого нормализуется метаболизм тканей, восстанавливается микроциркуляция крови и лимфы за счет расширения действующих капилляров и роста новых, улучшается питание десен и слизистой оболочки рта. В сочетании массажное и световое воздействия позволяют еще более усилить кровообращение в ротовой полости. Источники информации 1. SU 2098993, кл. A46B 9/04, 1997 г. 2. RU 2174381, кл. A61C 17/22, 1999 г.
Формула изобретения
Зубная щетка, содержащая головку со щетиной, рукоятку, блок управления, блок питания и светодиоды, отличающаяся тем, что светодиоды расположены на головке в разных плоскостях, а блок управления выполнен в виде микропроцессора, обеспечивающего режим работы светодиодов в интервалах инфракрасного, ультрафиолетового, синего, красного и зеленого света с элементом ограничения освещенности, при этом на ручке щетки размещен сенсорный датчик, считывающий сердечные сокращения.

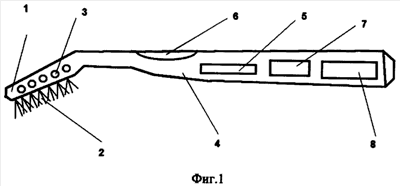

РИСУНКИ
|
||||||||||||||||||||||||||
