Патент на изобретение №2375863

(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КАЧЕСТВА ПРОРАЩИВАЕМЫХ СЕМЯН

(57) Реферат:

Изобретение относится к сельскохозяйственному производству, в частности к устройствам для оценки качества посевного материала. Устройство содержит растильню с выступами и сливными патрубками, загрузочный блок с ячейками для семян и сетчатым ложем и установленный над загрузочным блоком с зазором контактный блок с продольными ячейками. В ячейках на разной высоте смонтированы овальные контакты, соединенные с подсчитывающим блоком. Контактный блок установлен с возможностью вертикального перемещения посредством тяги и объединен с загрузочным блоком посредством защелок. Растильня под загрузочным блоком разделена перегородками на емкости для корней, которые расположены соосно ячейкам для семян. Использование изобретения позволит повысить качество оценки семян. 1 ил.

Предлагаемое изобретение относится к сельскохозяйственному производству, в частности к устройствам для оценки качества посевного материала.

В сельскохозяйственном производстве оценка качества семян зерновых культур проводится с определением показателя всхожести. Согласно ГОСТа семена исследуемой культуры помещают на увлажненное ложе (песок, фильтровальная бумага) в растильни и ставят в термостат на проращивание при температуре 20°С. Через 3-4 дня определяют энергию прорастания и выбрасывают семена с ростками больше длины половины семени. Через 7-8 дней подсчитывают количество проросших семян, классифицируют непроросшие. На основании полученных результатов рассчитывают норму высева по следующей формуле:

где

Н – норма высева, ц/га

М – масса 1000 зерен, г

К – количество высеваемых зерен, млн шт.

Ч – чистота семян, %

В – всхожесть семян, %.

Всхожесть семян с агрономической точки зрения – показатель очень ненадежный, различия между полевой и лабораторной всхожестью достигают 30-50%, что затрудняет получение полных всходов и высокой урожайности полевых культур.

Разработано устройство для определения всхожести семян, а.с. 1066475, М. кл. А01С 1/02,1984. Устройство включает растильню и ложе для семян и содержит П-образную вставку, обвернутую с внешней стороны фильтровальной бумагой, и пластину, служащую для уплотнения слоя фильтровальной бумаги, покрывающей семена.

Применение устройства для определения всхожести семян позволяет улучшить контакт прорастающих семян с увлажненной фильтровальной бумагой и повысить сходность оценочной информации по повторениям.

Наиболее близким решением по технической сущности и достигаемому эффекту может быть патент 2198489, М. кл. А01С 1/02, 2001 г. Ложе для проращивания семян содержит пластмассовый брусок с расположенными на нем отверстиями, заполненными 8% полиакриламидным гелем и служащими ячейками для семян, где ячейки являются сквозными, а для удержания полиакриламидного геля внутри ячеек используют подвижные полотна и притертое к поверхности бруска металлическое днище с заплечиками, обеспечивающее удержание его на бруске.

Ложе для проращивания семян позволяет обеспечить устойчивое прорастание семян исследуемой культуры. За счет использования полиакриламидного геля повышается влагообеспеченность и стабилизируется водный режим зерновок.

Однако получаемая информация о всхожести семян существенно не отличается от показателей с традиционным методом исследований, где используется песок или фильтровальная бумага.

Целью изобретения является создание анализатора семян для комплексной оценки качества посевного материала с учетом количества и длины формирующихся органов проростков (ростка и корешка) и расчета нормы высева.

Поставленная цель достигается тем, что анализатор семян зерновых культур включает растильню с выступами и сливными патрубками, загрузочный блок с ячейками для семян и сетчатым ложем, где над загрузочным блоком с зазором установлен контактный блок с продольными ячейками, в которых смонтированы на не одинаковой высоте овальные контакты, соединенные с подсчитывающим блоком, причем контактный блок через тяги контактирует с возможностью вертикального перемещения с планкой, а под загрузочным блоком растильня разделена перегородками на емкости для корней соосно ячейкам для семян. Контактный блок и загрузочный блок объединены между собой защелками, а расчет нормы высева ведется по формулам:

Нс=Нвс+Пэ+Пс+Пк+Пкс, где

Нвс – норма высева по всхожести, кг/га

М – масса 1000 зерен, г

К – число всходов, шт./м²;

Ч – чистота семян, %

Вс – всхожесть семян, %

Пэ – поправка на энергию, кг/га

Эн – энергия прорастания, %

Пс – поправка на силу роста, %

С5 – число ростков до 5 см, %

Пк – поправка на развитие корневой системы, кг/га

К5 – число ростков с длиной корней до 5 см, %

К10 – число ростков с длиной корней больше 10 см, %

Пкс – поправка на формирование ростков и корешков, кг/га

Р10 – число ростков с длиной более 10 см, %

Нc – норма высева, кг/га.

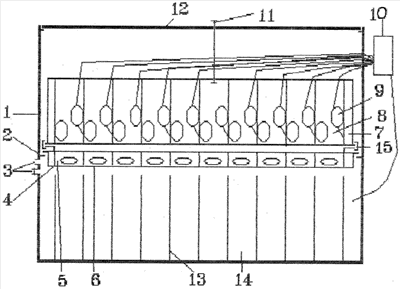

На фиг.1 схематично изображен анализатор семян зерновых культур, включающий растильню 1 с выступами 2 и сливными патрубками 3, загрузочный блок 4 с ячейками 5 для семян и сетчатым ложем 6, где над загрузочным блоком 4 установлен с зазором контактный блок 7 с продольными ячейками 8, в которых смонтированы на неодинаковой высоте овальные контакты 9, соединенные с подсчитывающим блоком 10, причем контактный блок 7 через тягу 11 контактирует с возможностью вертикального перемещения с планкой 12, а под загрузочным блоком растильня разделена перегородками 13 на емкости 14 для корней соосно ячейкам 5 для семян. Контактный блок 7 и загрузочный блок 4 объединены между собой защелками 15, а расчет нормы высева ведется по следующим формулам:

Нс=Нвс+Пэ+Пс+Пк+Пкс, где

Нвс – норма высева по всхожести, кг/га

М – масса 1000 зерен, г

К – число всходов, шт./м²

Ч – чистота семян, %

Вс – всхожесть семян, %

Пэ – поправка на энергию, кг/га

Эн – энергия прорастания, %

Пс – поправка на силу роста, %

С5 – число ростков до 5 см, %

Пк – поправка на развитие корневой системы, кг/га

К5 – число ростков с длиной корней до 5 см, %

К10 -число ростков с длиной корней больше 10 см, %

Пкс – поправка на формирование ростков и корешков, кг/га

P10 – число ростков с длиной более 10 см, %

Нc – норма высева, кг/га.

Работает устройство следующим образом. Семена исследуемой культуры, например яровой пшеницы, помещают на сетчатое ложе 6 в ячейки для семян 5 и загрузочный блок 4 устанавливают в растильню 1 на выступы 2. На загрузочный блок 4 ставят контактный блок 7 и контакты 9 соединяют с подсчитывающим блоком 10. Нижний сливной патрубок 3 закрывают и в растильню 1 наливают воду, уровень которой должен быть достаточен для набухания семян. Лишняя вода сливается через верхний сливной патрубок 3. Через сутки, когда семена набухли и поглотили достаточное количество влаги для набухания, открывается нижний сливной патрубок. Прорастающие семена исследуемой культуры формируют корешки, которые опускаются в воду емкости 14 и не переплетаются между собой. Ростки двигаются вверх, проходят между овальными контактами 9 и соединяются с ними, тем самым замыкают цепь: росток – подсчитывающий блок 10 – растильня с водой 1. На четвертый день проращивания включают подсчитывающий блок 10 и, замыкая периодически цепь на каждый контакт 9 продольных ячеек 8, определяют энергию прорастания. Через 8-10 дней проращивания последовательно снимают оценочную информацию. Тягой 11 поднимают скрепленные защелками 15 загрузочный блок 4 и контактный блок 7 на 5 и 10 см и снимают информацию о количестве корней до 5 см и свыше 10 см. После этого контактный и загрузочный блоки опускают на место, и затем убирают защелки 15, и определяют всхожесть семян. Тягой 11 поднимают контактный блок 7 на высоту 5 и 10 см и проводят подсчет количества ростков до 5 см и длиннее 10 см. Полученная информация используется для расчета нормы высева. Например: энергия прорастания – 80%, всхожесть – 90%, количество ростков на уровне 5 см – 82%, на уровне 10 см – 65%, количество корней на уровне 5 см – 83%, на уровне 10 см – 60%, М – 35 г, Ч – 99%, К – 350 шт.

Нс=137,4+15,1+11,0+37,1+10,5=211,1 кг/га.

Применение предлагаемого изобретения позволит оценить качество посевного материала с учетом морфофизиологических структур и на основании полученной информации рассчитать норму высева, которая в полной мере будет учитывать качество посевного материала.

Формула изобретения

Устройство для определения качества проращиваемых семян, включающее растильню с выступами и сливными патрубками, загрузочный блок с ячейками для семян и сетчатым ложем, отличающееся тем, что установленный над загрузочным блоком с зазором контактный блок имеет продольные ячейки, в которых на разной высоте смонтированы соединенные с подсчитывающим блоком овальные контакты, при этом контактный блок установлен с возможностью вертикального перемещения посредством тяги и объединен с загрузочным блоком посредством защелок, а растильня под загрузочным блоком разделена перегородками на емкости для корней, которые расположены соосно ячейкам для семян.

РИСУНКИ
