Патент на изобретение №2375642

(54) СПОСОБ ПОДАЧИ ПРИТОЧНОГО ВОЗДУХА, СОВМЕЩЕННОЙ С ВОЗДУШНЫМ ОТОПЛЕНИЕМ, В МНОГОЭТАЖНОМ ЗДАНИИ

(57) Реферат:

Способ предназначен для подачи приточного воздуха в многоэтажном здании. Приточный воздух подают сверху здания в приточную вентиляционную установку и при помощи приточного вентилятора, он проходит фильтрацию, обратный клапан, затем его подогревают до плюс 21°С и подают в воздуховод, проходящий сверху вниз через все этажи, далее через потокораспределительные клапана из общего воздуховода отбирают расчетное количество приточного воздуха в помещение – квартиры, в воздуховоде помещения – квартиры установлен канальный нагреватель, которым подогревают воздух до плюс 70°С. Управление канальным нагревателем, а следовательно, температурным режимом в помещении – квартире, производят с пульта управления, установленного в каждом помещении – квартире. Создают положительный баланс давления воздуха в помещении – квартире и удаляют на улицу несвежий воздух из помещения – квартиры через вытяжную систему вентиляции, состоящую из вытяжного воздуховода, проходящего через все этажи здания, вытяжного обратного клапана, вытяжного вентилятора, забирающую отработанный воздух из каждого помещения – квартиры. Технический результат – оптимальная подача воздуха. 1 ил.

Изобретение относится к вентиляционно-отопительной индустрии, а именно к способу подачи приточного воздуха, совмещенной с воздушным отоплением, в многоэтажных зданиях.

Недостатком известного способа является недостаточная подача воздуха и отопления, одновременно, в многоэтажное здание из-за его технологических особенностей.

Недостатком известного способа также является недостаточная подача воздуха и отопления, одновременно, в многоэтажное здание из-за его технологических особенностей.

Задачей настоящего изобретения является оптимальная подача воздуха, совмещенная с воздушным отоплением, в многоэтажном здании.

Достигается это тем, что приточный воздух согласно нормам поступает сверху здания в приточную вентиляционную установку при помощи расчетного приточного вентилятора, приточного обратного клапана, где подогревается до плюс 21°С согласно нормам, проходит фильтрацию через фильтр и поступает в стоиковый воздуховод расчетного сечения, проходящий сверху вниз через все этажи данного стояка, далее через потокораспределительные клапаны из общего стоикового воздуховода отбирается расчетное количество приточного воздуха в помещение – квартиру, в воздуховоде помещения – квартиры установлен канальный нагреватель, который подогревает воздух до плюс 70°С, тем самым решая вопрос потери тепла через ограждающие конструкции здания, управление канальным нагревателем, а следовательно температурным режимом в помещении – квартире, производится с пульта управления, установленного в каждом помещении – квартире, при всем при этом создается положительный баланс давления воздуха в помещении – квартире, что способствует удалению несвежего воздуха из помещения – квартиры через вытяжную систему вентиляции, состоящую из расчетного вытяжного воздуховода, проходящего через все этажи здания, расчетного вытяжного вентилятора, вытяжного обратного клапана, забирающую отработанный воздух из каждого помещения – квартиры на улицу.

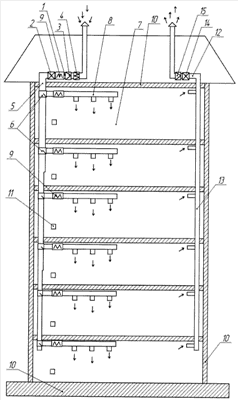

Изобретение поясняется чертежом, на котором изображена схема подачи приточного воздуха, совмещенной с воздушным отоплением, в многоэтажном здании.

Приточная вентиляционная установка – 1, расчетный приточный вентилятор – 2, приточный обратный клапан – 3, фильтр – 4, стоиковый воздуховод – 5, потокораспределительные клапаны – 6, помещение – квартира – 7, воздуховод помещения – квартиры – 8, канальный нагреватель – 9, ограждающие конструкции здания – 10, пульт управления – 11, вытяжная система вентиляции – 12, расчетный вытяжной воздуховод – 13, расчетный вытяжной вентилятор – 14, вытяжной обратный клапан – 15.

Способ подачи приточного воздуха, совмещенной с воздушным отоплением, в многоэтажном здании, осуществляется следующим образом: приточный воздух до минус 40°С согласно нормам поступает сверху здания в приточную вентиляционную установку 1 при помощи расчетного приточного вентилятора 2, приточного обратного клапана 3, где подогревается до плюс 21°С согласно нормам, проходит фильтрацию через фильтр 4 (Е-3 или Е-5) и поступает в стоиковый воздуховод 5 расчетного сечения, проходящий сверху вниз через все этажи данного стояка 5, далее через потокораспределительные клапаны 6 из общего стоикового воздуховода 5 отбирается расчетное количество приточного воздуха в помещение – квартиру, в воздуховоде 8 помещения – квартиры 7 установлен канальный нагреватель 9 (ЭК-600), который подогревает воздух до плюс 70°С, тем самым решая вопрос потери тепла через ограждающие конструкции здания 10, управление канальным нагревателем 9, а следовательно температурным режимом в помещении – квартире 7, производится с пульта управления 11 (SATeP-03), установленного в каждом помещении – квартире 7, при всем при этом создается положительный баланс давления воздуха в помещении – квартире 7, что способствует удалению несвежего воздуха из помещения – квартиры 7 через вытяжную систему вентиляции 12, состоящую из расчетного вытяжного воздуховода 13, проходящего через все этажи здания, расчетного вытяжного вентилятора 14, вытяжного обратного клапана 15, забирающую отработанный воздух из каждого помещения – квартиры 7 на улицу.

Способ подачи приточного воздуха, совмещенной с воздушным отоплением, в многоэтажном здании, обладает следующими достоинствами:

– человек в любое время года, независимо от погодных условий, имеет возможность получать свежий воздух согласно нормам;

– каждый человек, в своей квартире, имеет возможность с помощью пульта управления самостоятельно регулировать и устанавливать оптимальный для него температурный режим помещения;

– автоматизация работы притока воздуха по его температуре согласно установленным нормам;

– нет необходимости открывать форточки, значит, нет сквозняков и, следовательно, простудных заболеваний;

– существенная фильтрация воздуха в приточной системе;

– высокие эксплутационные показатели предлагаемой системы;

– за счет разбивки одной системы приточной вентиляции на несколько систем, повышается живучесть в соответствующее количество раз;

– снижение энергетических затрат в 4-5 раз;

– за счет применения всего этого в комплексе экономятся значительные средства на подводящих сетях горячей воды отопления;

– высокая адаптивность проектирования и монтажа данной системы в зависимости от объема и заданных технологических параметров;

– отсутствие последствий при порыве трубопроводов и батарей системы отопления;

– нет необходимости делать профилактические работы по водяному отоплению – оприсовку, слив воды для проверки и ремонта системы отопления;

– эксплутационная гарантия данной системы около 35 лет.

Формула изобретения

Способ подачи приточного воздуха, совмещеннoй с воздушным отоплением, в многоэтажном здании, включающий совмещение вентиляции и отопления, отличающийся тем, что приточный воздух согласно нормам поступает сверху здания, поступает в приточную вентиляционную установку при помощи расчетного приточного вентилятора, приточного обратного клапана, где подогревается до плюс 21°С согласно нормам, проходит фильтрацию через фильтр и поступает в стоиковый воздуховод расчетного сечения, проходящий сверху вниз через все этажи данного стояка, далее через потокораспределительные клапана из общего стоикового воздуховода отбирается расчетное количество приточного воздуха в помещение – квартиру, в воздуховоде помещения – квартиры установлен канальный нагреватель, который подогревает воздух до плюс 70°С, тем самым решая вопрос потери тепла через ограждающие конструкции здания, управление канальным нагревателем, а следовательно температурным режимом в помещении – квартире, производится с пульта управления, установленного в каждом помещении – квартире, при всем при этом создается положительный баланс давления воздуха в помещении – квартире, что способствует удалению несвежего воздуха из помещения – квартиры через вытяжную систему вентиляции, состоящую из расчетного вытяжного воздуховода, проходящего через все этажи здания, расчетного вытяжного вентилятора, вытяжного обратного клапана, забирающую отработанный воздух из каждого помещения – квартиры на улицу.

РИСУНКИ
