Патент на изобретение №2375549
|
||||||||||||||||||||||||||
(54) КОМПЕНСАТОР КРУТИЛЬНЫХ КОЛЕБАНИЙ НАСОСНО-КОМПРЕССОРНЫХ ТРУБ
(57) Реферат:
Изобретение относится к нефтедобывающей промышленности. Компенсатор включает корпус, в котором расположены упругий элемент и переводник, соединенный с погружной электроцентробежной установкой. Компенсатор снабжен втулкой, размещенной в корпусе и закрепленной от проворота. Поверхности торцов втулки и переводника, расположенные напротив друг друга, имеют волнистую форму для преобразования крутильных колебаний в осевое перемещение втулки. Корпус и переводник соединены с помощью соединительной муфты. Достигается повышение эффективности гашения крутильных колебаний. 1 з.п. ф-лы, 1 ил.
Изобретение относится к нефтегазодобывающей промышленности, в частности к устройствам для предотвращения образования предельных концентраций напряжений в колонне насосно-компрессорных труб. Известен гаситель крутильных колебаний (патент RU Наиболее близким техническим решением к предлагаемому изобретению является компенсатор для насосно-компрессорных труб, содержащий упругий элемент, элементы крепления и связанный с насосно-компрессорными трубами посредством резьбы корпус (патент RU Предлагаемое изобретение решает задачу повышения эффективности гашения крутильных колебаний. Поставленная задача решается тем, что компенсатор крутильных колебаний насосно-компрессорных труб, включающий корпус, в котором расположены упругий элемент и переводник, соединенный с погружной электроцентробежной установкой, согласно изобретению снабжен втулкой, размещенной в корпусе и закрепленной от проворота, при этом поверхности торцов втулки и переводника, расположенные напротив друг друга, имеют волнистую форму для преобразования крутильных колебаний в осевое перемещение втулки, кроме того, корпус и переводник соединены с помощью соединительной муфты. В качестве упругого элемента использована прорезная пружина 2, позволяющая создать силовую характеристику с гистерезисом, содержащим участки прямоугольной формы, что позволяет эффективно гасить вибрацию и удары, тем самым, повысив эффективность гашения крутильных колебаний. На чертеже представлен общий вид компенсатора. Компенсатор состоит из корпуса 1, прорезной пружины 2, втулки 3, переводника 4 и соединительной муфты 5. Компенсатор работает следующим образом. Компенсатор крутильных колебаний устанавливается на колонне насосно-компрессорных труб над электроцентробежным насосом. При эксплуатации скважины электроцентробежной насосной установкой возникает переменный крутящий момент, скручивающий переводник 4. В результате скручивания переводника 4 при соприкосновении волнистой поверхности его с втулкой 3 происходит преобразование крутильных колебаний в осевое перемещение, воспринимаемое упругим элементом. В качестве упругого элемента используется прорезная пружина, которая дает возможность повысить эффективность гашения крутильных колебаний. Предлагаемое изобретение по сравнению с прототипом за счет повышения эффективности гашения крутильных колебаний позволит повысить надежность глубинного оборудования для добычи нефти.
Формула изобретения
1. Компенсатор крутильных колебаний насосно-компрессорных труб, включающий корпус, в котором расположены упругий элемент и переводник, соединенный с погружной электроцентробежной установкой, отличающийся тем, что он снабжен втулкой, размещенной в корпусе и закрепленной от проворота, при этом поверхности торцов втулки и переводника, расположенные напротив друг друга, имеют волнистую форму для преобразования крутильных колебаний в осевое перемещение втулки, кроме того, корпус и переводник соединены с помощью соединительной муфты. 2. Компенсатор по п.1, отличающийся тем, что в качестве упругого элемента использована прорезная пружина.

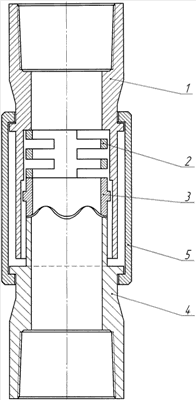

РИСУНКИ
|
||||||||||||||||||||||||||
2190789 С2, 7 F16F 15/12, 2002.10.10), содержащий два скручиваемых конструктивных элемента, которые выполнены с возможностью углового смещения относительно друг друга, винтовую пружину, подпорный башмак. Гашение происходит в результате сжатия винтовой пружины, расположенной радиально между скручиваемыми элементами вдоль окружности устройства. Использование для гашения крутильных колебаний винтовой пружины позволяет создать силовую характеристику с гистерезисом, содержащим участки прямоугольной формы, что дает возможность эффективно гасить и вибрацию, и удары. Недостатками данного изобретения являются сложность конструкции и громоздкость, невозможность использования в условиях скважинной добычи нефти.
