Патент на изобретение №2375526
|
||||||||||||||||||||||||||
(54) КОМПЛЕКТ ДЛЯ СБОРКИ МОНОСОТОСТРУКТУРНОГО КАРКАСНОГО БЛОКА И СПОСОБ СБОРКИ С НИМ
(57) Реферат:

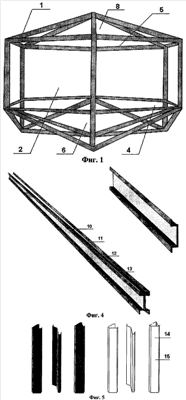

Изобретение относится к области строительства, в частности к комплекту для сборки моносотоструктурного каркасного блока и способу сборки с ним. Технический результат заключается в упрощении технологического процесса, унификации деталей и узлов, увеличении надежности креплений, обеспечении сборно-разборности элементов конструкции, повышении устойчивости и жесткости моносотоструктуры. Каркасный блок состоит из моносот 1 с центральной 2, нижней 6 и верхней 8 частями. Комплект для сборки включает балки 10, 11, 12, 13 и стойки-подпорки. Комплект также включает стойки 14, 15, снабженные узлами фиксирования. Комплект содержит вкладыши жесткости и вкладыши-уплотнители в виде полых коробов со стенками, образующими в сечении треугольник. Сборку центральной части 2 осуществляют соединением стоек 14, 15 с верхним 5 и нижним 4 основаниями. Основания 4,5 выполнены в виде равноудаленных лучей при объединении и закреплении с балками 10. Сборку нижней части 6 проводят размещением трех балок 11 горизонтально и трех балок 12 наклонно с обвязкой их балками 12. Сборку верхней части 8 проводят размещением балок 13 в виде равноудаленных лучей при закреплении их с балками 10. Вкладыши жесткости и/или вкладыши-уплотнители устанавливают с двух сторон балок 11, 12 или с внутренних сторон балок 10, 13. 2 н. и 8 з.п. ф-лы, 10 ил.
Изобретение относится к области строительства и может быть использовано при сборке каркасных блоков для возведения моносотоструктурных строений различного назначения. Известен способ возведения здания с помощью объемно-переставной опалубки, консольных подмостей, подъемного крана, используемые до окончания строительных работ, RU Известен способ сооружения зданий при помощи предварительно изготовленных элементов в заводских условиях, содержащих фасады, пол, крышу, RU Известен сборный объемный блок здания, включающий угловые стойки, продольные и поперечные балки жесткости, рамные панели, RU Известен узел соединения стержней металлической структурной конструкции, включающий элементы соединения в виде болтов с помощью уголковых наконечников, прикрепляемых к торцам раскосов, и накладок – к торцам горизонтальных элементов, RU Известен транспортируемый блок-контейнер, представляющий сборно-разборную конструкцию, содержащую каркас с потолочной и половой рамами, вертикальные стойки, стены из панелей, стыкуемые между собой боковыми торцами, и имеющую возможность регулировки объема помещений, RU Все известные конструкции имеют индивидуальный технологический процесс сборки. Известен многоярусный каркасный комплекс, состоящий из объемных блоков, включающих отдельные моносоты с центральной, нижней и верхней частями, образующие полезные помещения в центральной части в форме шестигранной призмы, вспомогательные помещения в верхней и нижней частях в форме пирамид, соответственно включающий горизонтальные наружные балки, наклонные связующие балки, вертикальные наружные короткие и длинные стойки и крепежные узлы, RU Данное техническое решение принято в качестве «ближайшего аналога» настоящей полезной модели. Многоярусный каркасный комплекс «ближайшего аналога» содержит принципиально новый моносотоструктурный каркас с высокими эксплуатационными и конструктивными качествами, имеет повышенную безопасность, однако в «ближайшем аналоге» технологические операции сборки моносотоструктур представлены схематично, не предусмотрены конструктивные проработки деталей и узлов, а также их соединение, что ограничивает возможности технологической сборки и этапности проведения монтажных работ. В основу настоящего изобретения положено решение задачи, позволяющей упростить технологический процесс, унифицировать детали и узлы, увеличить надежность креплений, обеспечить сборно-разборность элементов конструкции, повысить устойчивость и жесткость моносотоструктуры. Согласно изобретению эта задача решается за счет того, что комплект для сборки моносотоструктурного каркасного блока состоит из отдельных моносот с центральной, нижней и верхней частями, образующих полезные помещения в центральной части в форме шестигранной призмы, вспомогательные помещения в верхней и нижней частях в форме пирамид, соответственно включающий горизонтальные наружные балки, наклонные связующие балки, вертикальные короткие и длинные стойки и крепежные узлы. Комплект дополнительно содержит горизонтальные внутренние балки, наклонные внутренние балки, вертикальные внутренние стойки-подпорки, вкладыши жесткости в виде полых коробов со стенками, образующими в сечении треугольник, вкладыши – уплотнители, идентичные вкладышам жесткости, и узлы фиксирования вертикальных коротких и длинных стоек, имеющие форму двух асимметричных треугольников с элементами крепления, при этом горизонтальные наружные, горизонтальные внутренние, наклонные внутренние и наклонные связующие балки, вертикальные короткие и длинные стойки, вертикальные внутренние стойки-подпорки, а также стенки коробов вкладышей жесткости и вкладышей-уплотнителей выполнены из профилей. Достижению поставленных задач способствует ряд частных существенных признаков комплекта. Каждые из горизонтальных наружных и горизонтальных внутренних, наклонных внутренних и наклонных связующих балок выполнены из двух соединенных профилей и имеют Каждые из вертикальных коротких и длинных стоек выполнены из двух соединенных профилей и имеют Соединенные профили содержат внутри наполнитель. Форма узлов фиксирования ответна сечению соединенных профилей. Стенки коробов имеют Каждая полая часть коробов вкладышей жесткости содержит наполнитель. Каждая полая часть коробов вкладышей-уплотнителей содержит изоляционный материал и/или утеплитель. Вертикальные внутренние стойки-подпорки имеют Согласно изобретению эта задача решается за счет того, что способ сборки моносотоструктурного каркасного блока осуществляют посредством известного комплекта. Сборку центральной части осуществляют соединением вертикальных коротких и длинных стоек с верхним и нижним основаниями, каждое из которых собирают из шести горизонтальных внутренних балок при размещении их в виде равноудаленных лучей и объединении последовательным закреплением с горизонтальными наружными балками, сборку нижней части проводят размещением трех горизонтальных внутренних балок и трех наклонных внутренних балок в виде равноудаленных лучей и обвязкой их наклонными внутренними балками, верхнюю часть собирают установкой шести наклонных связующих балок в виде равноудаленных лучей и последовательным закреплением с горизонтальными наружными балками, затем устанавливают вкладыши жесткости и/или вкладыши-уплотнители с двух сторон горизонтальных внутренних, наклонных внутренних балок в нижней части, с внутренних сторон горизонтальных наружных балок и с двух сторон горизонтальных внутренних балок в верхнем и нижнем основаниях в центральной части и с внутренних сторон наклонных связующих балок в верхней части, при этом на вертикальных стойках закрепляют фиксирующие узлы, которые вместе с горизонтальными наружными балками образуют опоясывающее и стягивающее устройство. Заявителем не выявлены источники, содержащие информацию о технических решениях, идентичных настоящему изобретению, что позволяет сделать вывод о его соответствии критерию «новизна». За счет реализации отличительных признаков изобретения (в совокупности с признаками, указанными в ограничительной части формулы) достигаются важные новые свойства объекта. Выполнение моносоты из центральной, нижней и верхней частей позволяет проводить монтажные работы поэтапно, что упрощает технологический процесс. Сборка центральной, нижней и верхней частей из профильных балок не требует использования тяжелой техники, что упрощает технологический процесс. Использование профильных балок по разному назначению, как горизонтальных наружных и внутренних, наклонных внутренних и связующих упрощает сборку при проведении сборно-разборных работ. Выполнение каждой из балок и стоек из двух соединенных профилей повышает жесткость конструкции. Наличие в комплекте у всех балок – одинакового профиля, у вертикальных стоек – одинакового профиля, у вертикальных внутренних стоек-подпорок – одинакового профиля и у стенок коробов вкладышей жесткости и вкладышей-уплотнителей – одинакового профиля позволяет унифицировать детали и узлы каркасного блока. Закрепление фиксирующих узлов на вертикальных стойках увеличивает надежность креплений. Установка вкладышей жесткости и вкладышей-уплотнителей и выполнение каркасного блока моносотоструктурным повышает устойчивость строения. Заявителю не известны какие-либо публикации, которые содержали бы сведения о влиянии отличительных признаков изобретения на достигаемый технический результат. В связи с этим, по мнению заявителя, можно сделать вывод о соответствии заявляемого технического решения критерию «изобретательский уровень». Сущность изобретения поясняется чертежами, где изображены: на фиг.1 – Каркас моносоты, аксонометрия; на фиг.2 – Каркас моносоты, схематично; на фиг.3 – Каркас моносоты, разрез; на фиг.4 – Горизонтальные наружная и внутренняя балки, наклонные внутренняя и связующая балки; на фиг.5 – Вертикальные стойки; на фиг.6 – Фиксирующий элемент; на фиг.7 – Вкладыш жесткости и вкладыш-уплотнитель. на фиг.8 – Фрагмент соединения горизонтальной наружной балки или наклонной связующей балки с вкладышем жесткости; на фиг.9 – Фрагмент соединения горизонтальной внутренней балки или наклонной внутренней балки с вкладышем жесткости; на фиг.10 – Верхнее основание центральной части, сечение. Моносота 1 каркасного блока содержит: Центральную часть – 2, полезное помещение (центральной части 2) – 3, нижнее основание (центральной части 2) – 4, верхнее основание (центральной части 2) – 5. Нижнюю часть – 6, вспомогательное помещение (нижней части 6) – 7. Верхнюю часть – 8, вспомогательное помещение (верхней части 8) – 9. Комплект для сборки моносотоструктурного каркасного блока включает: Горизонтальные наружные балки – 10. Горизонтальные внутренние балки – 11. Наклонные внутренние балки – 12. Наклонные связующие балки – 13. Вертикальные короткие стойки – 14. Вертикальные длинные стойки – 15. Узлы фиксирования (вертикальных стоек 14 и 15) – 16, треугольники (узлов фиксирования 16) -17, элементы крепления (узлов 16) – 18. Вертикальные внутренние стойки-подпорки – 19. Вкладыши жесткости в виде коробов – 20. Вкладыши-уплотнители в виде коробов – 21. Стенки (коробов 20 и 21) – 22. Полую часть (коробов 20 и 21) – 23. Моносотоструктурный каркасный блок состоит из отдельных моносот 1 с центральной частью 2, образующей полезное помещение 3 в форме шестигранной призмы, имеющей нижнее 4 и верхнее 5 основания, с нижней частью 6 и верхней 8 частями, образующими соответственно вспомогательные помещения 7 и 9 в форме пирамид. Комплект содержит горизонтальные наружные балки 10, горизонтальные внутренние балки 11, наклонные внутренние балки 12, наклонные связующие балки 13, имеющие все Комплект содержит вертикальные короткие 14 и длинные 15 стойки, имеющие Узлы фиксирования 16 имеют форму двух асимметричных треугольников 17 и выполнены с элементами крепления 18. Соединенные профили вертикальных стоек 14 и 15 в сечении ответны узлам фиксирования 16. Комплект содержит вертикальные внутренние стойки-подпорки 19, имеющие Комплект содержит вкладыши жесткости в виде полых коробов 20 и вкладыши-уплотнители 21, выполненные идентичными коробам 20, со стенками 22 и образующими в сечении треугольник. Стенки 22 коробов 20 и 21 имеют Сборку моносотоструктурного каркасного блока с помощью комплекта осуществляют следующим образом. Проводят сборку нижней части 6 моносоты 1. Берут левые и правые Три горизонтальных внутренних балки 11 и три наклонных внутренних балки 12 размещают в виде равноудаленных лучей. Свободные концы трех горизонтальных внутренних балок 11 и трех наклонных внутренних балок 12 объединяют последовательным закреплением с помощью шести наклонных внутренних балок 12. С двух сторон горизонтальных внутренних 11 и наклонных внутренних 12 закрепляют последовательно одну из стенок 22 каждого из коробов 20 вкладышей жесткости и осуществляют их крепление. Полые части 23 коробов 20 заполняют наполнителем. Проводят сборку нижнего 4 или верхнего 5 оснований центральной части 2 моносоты 1. Берут левые и правые Шесть горизонтальных внутренних балок 11 размещают в виде равноудаленных лучей, свободные концы которых объединяют последовательным закреплением к горизонтальным наружным балкам 10. С внутренней стороны горизонтальных наружных балок 10 по их периметру и с двух сторон горизонтальных внутренних балок 11 закрепляют последовательно стенки 22 коробов 20 вкладышей жесткости, свободное пространство заполняют коробами 21 вкладышей-уплотнителей и осуществляют их крепление. Полые части 23 коробов 20 и 21 заполняют наполнителем и изоляционным материалом и/или утеплителем соответственно. Берут левые и правые Соединенные профили вертикальных коротких 14 и длинных 15 стоек заполняют наполнителем. Вертикальные короткие 14 и длинные 15 стойки при их чередовании соединяют с горизонтальными наружными балками 10 нижнего 4 и верхнего 5 оснований при соблюдении последовательной очередности сборки. На вертикальных стойках 14 и 15 закрепляют фиксирующие узлы 16, которые вместе с горизонтальными наружными балками 10 образуют опоясывающее и стягивающее устройство. Проводят сборку верхней части 8 моносоты 1. Берут левые и правые Шесть наклонных связующих балок 13 размещают в виде равноудаленных лучей, свободные концы которых последовательно закрепляют с горизонтальными наружными балками 10 верхнего основания 5 центральной части 2. С внутренней стороны наклонных связующих балок 13 закрепляют последовательно стенки 22 коробов 21 вкладышей-уплотнителей и/или коробов 20 вкладышей жесткости. Полые части 23 коробов 20 и/или 21 заполняют наполнителем и/или изоляционным материалом и/или утеплителем соответственно. Предложенный комплект и способ сборки с ним моносотоструктурного каркасного блока могут быть использованы для возведения сооружений различного назначения из известных профилей, деталей и узлов, изготовляемых промышленным способом и широко применяемых в строительной технике, это подтверждают проектно-конструкторские и технологические проработки, что обусловливает, по мнению заявителя, соответствие их критерию «промышленная применимость». Предложенный комплект для сборки моносотоструктурного каркасного блока и способ сборки с ним позволяет упростить технологический процесс, унифицировать детали и узлы, увеличить надежность креплений, обеспечить сборно-разборность и повысить устойчивость и жесткость.
Формула изобретения
1. Комплект для сборки моносотоструктурного каркасного блока, состоящего из отдельных моносот с центральной, нижней и верхней частями, образующих полезные помещения в центральной части в форме шестигранной призмы, вспомогательные помещения в верхней и нижней частях в форме пирамид, соответственно, включающий горизонтальные наружные балки, наклонные связующие балки, вертикальные короткие и длинные стойки и крепежные узлы, отличающийся тем, что комплект дополнительно содержит горизонтальные внутренние балки, наклонные внутренние балки, вертикальные внутренние стойки-подпорки, вкладыши жесткости в виде полых коробов со стенками, образующими в сечении треугольник, вкладыши-уплотнители, идентичные вкладышам жесткости, и узлы фиксирования вертикальных коротких и длинных стоек, имеющие форму двух асимметричных треугольников с элементами крепления, при этом горизонтальные наружные, горизонтальные внутренние, наклонные внутренние и наклонные связующие балки, вертикальные короткие и длинные стойки, вертикальные внутренние стойки-подпорки, а также стенки коробов вкладышей жесткости и вкладышей-уплотнителей выполнены из профилей. 2. Комплект по п.1, отличающийся тем, что каждые из горизонтальных наружных и горизонтальных внутренних, наклонных внутренних и наклонных связующих балок выполнены из двух соединенных профилей и имеют 3. Комплект по п.1, отличающийся тем, что каждые из вертикальных коротких и длинных стоек выполнены из двух соединенных профилей и имеют 4. Комплект по п.3, отличающийся тем, что соединенные профили содержат внутри наполнитель. 5. Комплект по пп.1 и 3, отличающийся тем, что форма узлов фиксирования ответна сечению соединенных профилей. 6. Комплект по п.1, отличающийся тем, что стенки коробов имеют 7. Комплект по пп.1 и 6, отличающийся тем, что каждая полая часть коробов вкладышей жесткости содержит наполнитель. 8. Комплект по пп.1 и 6, отличающийся тем, что каждая полая часть коробов вкладышей-уплотнителей содержит изоляционный материал и/или утеплитель. 9. Комплект по п.1, отличающийся тем, что вертикальные внутренние стойки-подпорки имеют 10. Способ сборки моносотоструктурного каркасного блока путем образования в каждой моносоте центральной части в виде шестигранной призмы для полезных помещений, нижней и верхней частей в форме пирамид для вспомогательных помещений, осуществляющийся посредством комплекта, содержащего горизонтальные наружные балки, горизонтальные внутренние балки, наклонные внутренние балки, наклонные связующие балки, имеющие все
РИСУНКИ
|
||||||||||||||||||||||||||
2284395 С2, Е04В 1/35, E04G 21/14, 2006.09.27.
-образный профиль.
-образный профиль.
-образный профиль.
