Патент на изобретение №2375282
|
||||||||||||||||||||||||||
(54) ТЕЧКА
(57) Реферат:
Течка предназначена для перегрузки материала с одного конвейера на другой. В нижней части короба течки (1) закреплена шторка (2), выполненная из упругого пластичного материала с жестким или шарнирным креплением или из неупругого материала с шарнирным креплением. Шторка свободным концом вложена в короб течки и препятствует выходу материала за пределы короба и конвейерной ленты без перемещения конвейерной ленты относительно течки. Устраняется просып материала. 1 з.п. ф-лы, 2 ил.

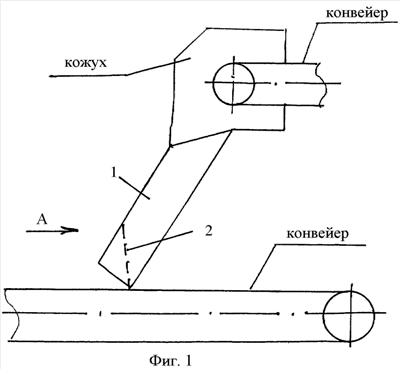

Изобретение относится к различным областям производства, где происходит перегрузка материала или изделий с одного конвейера на другой при наличии перепада по высоте, но шире всего оно используется в промышленности строительных материалов. Известна течка, представляющая из себя короб, по которому материал перетекает с одного конвейера на другой (М.П.Вахнин, А.А.Анищенко. Производство силикатного кирпича, М.: Высшая школа, 1989 г., стр.101, рис.51, поз.4). У известной течки материал истекает свободно под воздействием силы тяжести, поэтому при наличии перепада высот между верхним и нижним ленточными конвейерами происходит выброс материала за кожух нижнего конвейера. Величина перепада зависит от упругих свойств подаваемого материала и коэффициента трения между подаваемым материалом и материалом течки. Данный недостаток устраняется путем установки шторки на течке. На фиг.1 изображен условно общий вид течки с прилегающим оборудованием. На фиг.2 изображен вид на шторку в течке. Течка включает в себя короб течки 1 и шторку 2, вид крепления которой зависит от свойств материала шторки. Если шторка выполнена из упругого пластичного материала, например резины, то крепление может быть как неподвижным, так и шарнирным. При выполнении же шторки из неупругого материала крепление должно быть только шарнирным. Шторка 2 устанавливается в самом низу течки в месте выхода материала на конвейерную ленту ленточного конвейера с возможностью полного открытия ее лишь при перемещении конвейерной ленты. При необходимости увеличения эффекта торможения материала у шторки на ее свободном конце закрепляют дополнительный груз 3 любым из известных способов. Течка работает следующим образом. При подаче материала в короб течки 1 шторка 2, соприкасаясь в нижней части короба течки 1 с коробом течки 1, отклоняется, но материал не выходит за габариты конвейерной ленты (не разлетается), падая с высоты. При перемещении конвейерной ленты ленточного транспортера материал из короба течки 1, отклоняя шторку 2 на высоту слоя подаваемого материала, перемещается по транспортеру. Предлагаемая течка позволяет избежать просыпа материала как за пределы течки, так и за пределы конвейерной ленты при подачи материала с конвейеров, расположенных на разных уровнях, за счет торможения его шторкой в коробе течки, облегчая тем самым условия труда работников, обслуживающих транспортное оборудование.
Формула изобретения
1. Течка, содержащая короб течки, отличающаяся тем, что в нижней части короба закреплена шторка, выполненная из упругого пластичного материала с жестким или шарнирным креплением или из неупругого материала с шарнирным креплением, причем шторка свободным концом вложена в короб течки и препятствует выходу материала за пределы короба и конвейерной ленты без перемещения конвейерной ленты относительно течки. 2. Течка по п.1, отличающаяся тем, что свободный конец шторки утяжеляется прикрепляемым к нему дополнительным грузом.
РИСУНКИ
|
||||||||||||||||||||||||||
