Патент на изобретение №2375244

(54) СКЛАДНОЙ ЯКОРЬ

(57) Реферат:

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах. Складной якорь содержит веретено и крестовину с шарнирно установленными складными лапами. На свободных концах лап выполнены округления радиусом, равным их толщине, направленные в сторону крестовины. С внешней стороны лап в направляющих размещен ограничитель угла раскрытия лап, представляющий собой пластину прямоугольной формы, на которой установлен стопор для ограничения перемещения пластины в продольном направлении относительно центральной оси. Стопор выполнен в виде цилиндрического стержня. Свободный конец цилиндрического стержня посредством резьбового соединения размещен в теле ограничителя, а на выходе из ограничителя – в глухом отверстии лапы. Упрощается изготовление и эксплуатация устройства. 5 ил.

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах.

Известны технические решения (а.с. 872374, 953233, 965880, 1024352, 1030245, 1087409, 1119914, 113466, 1421603, МКИ В63В 21/36), содержащие веретено, крестовину со складывающимися лапами.

Основными недостатками их являются сложность изготовления.

Наиболее близким по технической сущности является устройство (а.с. 901150, МКИ В63В 21/36), содержащее веретено, имеющее нижнюю головку и крестовину с шарнирно установленными складными составными лапами с ограничением угла их раскрытия.

Основным недостатком этого устройства является сложность изготовления конструкции.

Цель изобретения – упрощение изготовления и эксплуатации устройства.

Указанная цель достигается тем, что лапы устройства смонтированы шарнирно на крестовине, на свободных концах лап выполнены округления радиусом, равным их толщине, и направленные в сторону крестовины, а с внешней стороны в направляющих размещен ограничитель угла раскрытия лап, представляющий собой пластину прямоугольной формы, на которой установлен стопор ограничения его перемещения в продольном направлении относительно его центральной оси в виде цилиндрического стержня, свободный конец которого посредством резьбового соединения размещен в теле ограничителя, а на выходе из него – в глухом отверстии лапы.

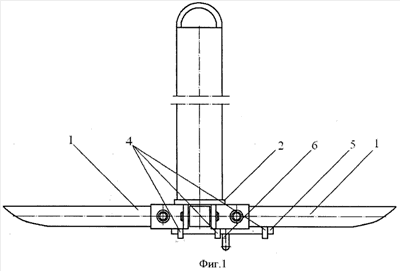

Предлагаемое изобретение поясняется чертежами, где на фиг.1 показан вид сбоку в разложенном состоянии; на фиг.2 – вид сверху в разложенном состоянии; на фиг.3 – вид снизу в сложенном состоянии, на фиг.4 – вид сбоку (сечение); на фиг.5 – сбоку в сложенном состоянии.

В предлагаемом изобретении лапы 1 устройства смонтированы шарнирно на крестовине 2, на свободных концах лап выполнены округления 3 радиусом, равным их толщине, направленные в сторону крестовины 2, а с внешней стороны лап в направляющих 4 размещен ограничитель угла раскрытия лап, представляющий собой пластину прямоугольной формы 5, на которой установлен стопор 6 ограничения его перемещения в продольном направлении относительно его центральной оси в виде цилиндрического стержня, свободный конец которого посредством резьбового соединения 7 размещен в теле ограничителя, а на выходе из него – в глухом отверстии 8 лапы 1.

Устройство монтируется следующим образом. Если якорь находится в транспортном положении (в сложенном положении фиг.5), то для приведения его в рабочее состояние лапы 1 отводят от веретена на угол, равный 90 градусов. Затем, вывернув стопор 6 из пластины, передвигают ее в крайнее положение, когда пластина войдет в направляющую, расположенную на противолежащей лапе, и вновь заворачивают стопор, фиксируя ограничитель, тем самым жестко фиксируют всю конструкцию устройства. Якорь готов к работе.

При этом затрачивается минимальное время на подготовку якоря к работе и на его разборку, а в сложенном виде оно компактно и удобно для транспортировки.

Формула изобретения

Складной якорь, содержащий веретено, крестовину с шарнирно установленными складными лапами, отличающийся тем, что лапы устройства смонтированы шарнирно на крестовине, у которых на свободных концах выполнены округления радиусом, равным их толщине и направленных в сторону крестовины, а с внешней стороны в направляющих размещен ограничитель угла раскрытия лап, представляющий собой пластину прямоугольной формы, на которой установлен стопор ограничения его перемещения в продольном направлении относительно его центральной оси в виде цилиндрического стержня, свободный конец которого посредством резьбового соединения размещен в теле ограничителя, а на выходе из него – в глухом отверстии лапы.

РИСУНКИ
