Патент на изобретение №2375243

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2375243 (13) C1
(51) МПК

B63B21/36 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 17.09.2010 – действует

(21), (22) Заявка: 2008127657/11, 07.07.2008

(24) Дата начала отсчета срока действия патента:

07.07.2008

(46) Опубликовано: 10.12.2009

(56) Список документов, цитированных в отчете о
поиске:
SU 901150 А, 30.01.1982. SU 707846 А, 05.01.1980. US 6079761 A, 27.06.2000.

Адрес для переписки:

424000, Республика Марий Эл, г.Йошкар-Ола, пл. Ленина, 3, ГОУ ВПО Марийский государственный технический университет, отдел интеллектуальной собственности

(72) Автор(ы):

Царев Евгений Михайлович (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования Марийский государственный технический университет (RU)

(54) СКЛАДНОЙ ЯКОРЬ

(57) Реферат:

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах. Складной якорь содержит веретено и крестовину с шарнирно установленными складными лапами. Крестовина выполнена коробчатой формы. На боковых сторонах крестовины выполнены сквозные отверстия, в которых размещены цилиндрические стержни с буртиками посредине. На одних свободных концах стержней жестко закреплены лапы, а на других жестко закреплены втулки прямоугольного профиля с возможностью изменения положения в пространстве. В основании короба выполнено сквозное отверстие, в котором установлен цилиндрический стержень. Один свободный конец цилиндрического стержня жестко закреплен на веретене, а на другом свободном конце выполнена резьба. Посредством резьбы цилиндрический стержень связан с прижимной планкой, выполненной в виде прямоугольной пластины с резьбовым отверстием в центре. Упрощаются изготовление и эксплуатация устройства. 4 ил.

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах.

Известны технические решения (а.с. 872374, 901150, 953233, 965880 1024352, 1030245 1087409, 1119914, 113466, 1421603 МКИ В63В 21/36), содержащие веретено, крестовину со складывающимися лапами.

Основными недостатками их являются сложность изготовления.

Наиболее близким по технической сущности является устройство (а.с. 901150 МКИ В63В 21/36), содержащее веретено, имеющее нижнюю головку и крестовину с шарнирно установленными складными составными лапами с ограничением угла их раскрытия.

Основными недостатками этого устройства являются сложность изготовления конструкции.

Задачей, решаемой заявителем, является упрощение изготовления и эксплуатации устройства.

Указанная цель достигается тем, что крестовина устройства выполнена коробчатой формы, на боковых сторонах которой выполнены сквозные отверстия с размещенными в них цилиндрическими стержнями с буртиками посредине, на одних свободных концах которых жестко закреплены лапы, а на других жестко закреплены втулки прямоугольного профиля с возможностью изменения положения в пространстве, а в основании короба выполнено сквозное отверстие с установленным в нем цилиндрическим стержнем, один свободный конец которого жестко закреплен на веретене, а на другом свободном конце выполнена резьба, посредством которой он связан с прижимной планкой, выполненной в виде прямоугольной пластины с резьбовым отверстием в ее центре.

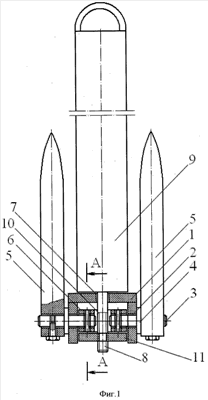

Предлагаемое изобретение поясняется чертежами, где на фиг.1 показан вид сбоку якоря в сложенном состоянии; на фиг.2 – вид сбоку в разложенном состоянии; на фиг.3 – вид сбоку (сечение); на фиг.4 – вид снизу в сложенном состоянии.

В предлагаемом изобретении крестовина 1 устройства выполнена коробчатой формы, на боковых сторонах которой выполнены сквозные отверстия 2 с размещенными в них цилиндрическими стержнями 3 с буртиками 4 посредине, на одних свободных концах которых жестко закреплены лапы 5, а на других жестко закреплены втулки 6 прямоугольного профиля с возможностью изменения положения в пространстве, а в основании короба выполнено сквозное отверстие 7 с установленным в нем цилиндрическим стержнем 8, один свободный конец которого жестко закреплен на веретене 9, а на другом свободном конце выполнена резьба 10, посредством которой он связан с прижимной планкой 11, выполненной в виде прямоугольной пластины с резьбовым отверстием в ее центре.

Устройство монтируется следующим образом. Если якорь находится в транспортном положении (в сложенном положении фиг.1), то для приведения его в рабочее состояние веретено 9 вращают против часовой стрелки, выворачивая цилиндрический стержень 8 из прижимной планки 11. Затем планка 11 опускается вниз, освобождая втулки прямоугольного профиля 6, что дает возможность перевести лапы 5 в горизонтальное положение (повернуть на угол 90 градусов). После чего веретено 9 поворачивают по часовой стрелке до упора, тем самым жестко фиксируют всю конструкцию устройства. Якорь готов к работе.

При этом затрачивается минимальное время на подготовку якоря к работе и на его разборку, а в сложенном виде оно компактно и удобно для транспортировки.

Формула изобретения

Складной якорь, содержащий веретено, крестовину с шарнирно установленными складными лапами, отличающийся тем, что крестовина устройства выполнена коробчатой формы, на боковых сторонах которой выполнены сквозные отверстия с размещенными в них цилиндрическими стержнями с буртиками посредине, на одних свободных концах которых жестко закреплены лапы, а на других жестко закреплены втулки прямоугольного профиля с возможностью изменения положения в пространстве, а в основании короба выполнено сквозное отверстие, с установленным в нем цилиндрическим стержнем, один свободный конец которого жестко закреплен на веретене, а на другом свободном конце выполнена резьба, посредством которой он связан с прижимной планкой, выполненной в виде прямоугольной пластины с резьбовым отверстием в ее центре.

РИСУНКИ
