Патент на изобретение №2375241

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2375241 (13) C1
(51) МПК

B63B21/36 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 17.09.2010 – действует

(21), (22) Заявка: 2008125760/11, 24.06.2008

(24) Дата начала отсчета срока действия патента:

24.06.2008

(46) Опубликовано: 10.12.2009

(56) Список документов, цитированных в отчете о
поиске:
SU 901150 А, 30.01.1982. JP 2004074918 A, 11.03.2004. JP 2204193 A, 14.08.1990.

Адрес для переписки:

424000, Республика Марий Эл, г. Йошкар-Ола, пл. Ленина, 3, ГОУ ВПО Марийский государственный технический университет, ОИС

(72) Автор(ы):

Царев Евгений Михайлович (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования Марийский государственный технический университет (RU)

(54) СКЛАДНОЙ ЯКОРЬ

(57) Реферат:

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах. Складной якорь содержит корпус, веретено, лапы. При этом лапы устройства выполнены в виде цилиндров с заостренными свободными концами конусообразной формы с одной стороны и жестко закрепленными цилиндрическими стержнями с другой стороны. Стержни на свободных концах снабжены резьбой, а в средней части упорами и установлены в направляющих кольцах с возможностью изменения положения в пространстве. Направляющие кольца шарнирно установлены в кронштейнах, смонтированных на крестовине. При этом в теле веретена и крестовины выполнены взаимно перпендикулярные отверстия с резьбой, в которых поочередно устанавливаются свободные концы цилиндрических стержней с резьбой. Упрощается изготовление и эксплуатация устройства. 3 ил.

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах.

Известны технические решения (а.с.872374, 1119914, 113466, 1421603, МКИ В63В 21/36), содержащие веретено, крестовину со складывающимися лапами.

Основными недостатками их являются сложность изготовления.

Наиболее близким по технической сущности является устройство (а.с. 901150, МКИ В63В 21/36), содержащее веретено, имеющее нижнюю головку и крестовину с шарнирно установленными складными составными лапами с ограничением угла их раскрытия.

Основными недостатками этого устройства являются сложность изготовления конструкции.

Задачей, решаемой заявителем, является упрощение изготовления и эксплуатации устройства.

Указанная цель достигается тем, что лапы устройства выполнены в виде цилиндров с заостренными свободными концами конусообразной формы с одной стороны и жестко закрепленными цилиндрическими стержнями с другой стороны, причем стержни на свободных концах снабжены резьбой, а в средней части упорами и установлены в направляющих кольцах с возможностью изменения положения в пространстве, а направляющие кольца шарнирно установлены в кронштейнах, смонтированных на крестовине, при этом в теле веретена и крестовины выполнены взаимно перпендикулярные отверстия с резьбой, в которых поочередно устанавливаются свободные концы цилиндрических стержней с резьбой.

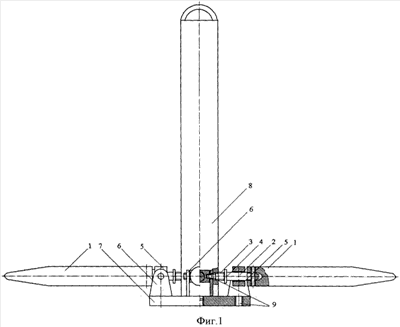

Предлагаемое изобретение поясняется чертежами, где на фиг.1 показан вид сбоку в разложенном состоянии; на фиг.2 – вид сбоку в сложенном состоянии; на фиг.3 – вид сбоку в свободном состоянии.

В предлагаемом изобретении лапы устройства выполнены в виде цилиндров 1 с заостренными свободными концами конусообразной формы с одной стороны и жестко закрепленными цилиндрическими стержнями 2 с другой стороны, причем стержни на свободных концах снабжены резьбой 3, а в средней части упорами 4 и установлены в направляющих кольцах 5 с возможностью изменения положения в пространстве, а направляющие кольца шарнирно установлены в кронштейнах 6, смонтированных на крестовине 7, при этом в теле веретена 8 и крестовины 7 выполнены взаимно перпендикулярные отверстия 9 с резьбой, в которых поочередно устанавливаются свободные концы цилиндрических стержней 2 с резьбой 3.

Устройство монтируется следующим образом. Если якорь находится в транспортном положении (в сложенном положении) (фиг.2), то для приведения его в рабочее состояние необходимо вывернуть цилиндрические стержни 2 из резьбового соединения 9 крестовины 7, затем стержни 2 отодвинуть от крестовины 7 до упора 4 и повернуть лапы 1 на 90 градусов, после чего стержни 2 пододвинуть к веретену 8 и ввернуть его резьбу 3 в резьбовое отверстие 9 веретена 8 (фиг.1). Якорь готов к работе.

При этом затрачивается минимальное время на подготовку якоря к работе и на его разборку, а в сложенном виде оно компактно и удобно для транспортировки.

Формула изобретения

Складной якорь, содержащий корпус, веретено, лапы, отличающийся тем, что лапы устройства выполнены в виде цилиндров с заостренными свободными концами конусообразной формы с одной стороны и жестко закрепленными цилиндрическими стержнями с другой стороны, причем стержни на свободных концах снабжены резьбой, а в средней части – упорами и размещены в направляющих кольцах с возможностью изменения положения в пространстве, а направляющие кольца шарнирно установлены в кронштейнах, смонтированных на крестовине, при этом в теле веретена и крестовины выполнены взаимно перпендикулярные отверстия с резьбой, в которых поочередно монтируются свободные концы цилиндрических стержней с резьбой.
