(54) ПРЕСС-ГРАНУЛЯТОР
(57) Реферат:
Изобретение относится к машиностроению, в частности к устройствам гранулирования, и может быть использовано в химической, строительной, сельскохозяйственной, пищевой и других областях промышленности. Пресс-гранулятор содержит корпус, перфорированную цилиндрическую матрицу, два прессующих ролика и, по меньшей мере, один привод. Прессующие ролики имеют механизм регулирования зазора между матрицей и роликами. Каждый привод вращения установлен на основании за главным валом. Привод связан с валом посредством двухступенчатой передачи через промежуточный вал с использованием многоручьевых ремней. Для регулирования зазора использованы двуплечий и одноплечий рычаги, которые одним плечом соединены между собой посредством тяги. Тяга имеет разнонаправленную резьбу и две резьбовые проушины. Второе плечо двуплечего рычага соединено с неподвижной осью при помощи двух тяг с разнонаправленной резьбой и резьбовой втулки. В результате обеспечивается уменьшение габаритов, повышение безопасности работы и монтажа установки, надежность работы установки, увеличение ее производительности, сокращение потерь материала и улучшение качества конечного продукта. 2 ил.
Изобретение относится к машиностроению, в частности к устройствам гранулирования, и может быть использовано в химической, строительной, сельскохозяйственной, пищевой и других областях промышленности.
Известен гранулятор, выпускаемый ЗАО «МК «Технэкс» (ТУ 5144-021-26424460-2006, г.Екатеринбург, 2006 г., с.6, рис.2), в состав которого входит пресс-гранулятор, содержащий корпус, смонтированный на основании, и размещенные в нем перфорированную цилиндрическую матрицу, установленную с возможностью вращения на главном валу, закрепленном по оси матрицы, и два прессующих ролика, установленных с возможностью вращения на эксцентриковых осях внутри матрицы и имеющих механизм регулирования зазора между матрицей и роликами, включающий жестко закрепленную на главном валу плиту и две пары вращающихся рычагов, у которых один конец закреплен при помощи шарниров к эксцентрикам вращающихся прессующих роликов, а противоположные концы рычагов соединены между собой при помощи тяг и втулки с разнонаправленной резьбой, закрепленной на вращающейся оси, установленной на геометрической оси вращения главного вала, и два привода вращения главного вала, расположенных над главным валом и связанных с ним посредством одноступенчатой передачи с использованием клиновых ремней.
Недостатками указанного пресс-гранулятора являются сложность его конструкции и монтажа, большие габариты, небезопасность обслуживания, обусловленные расположением приводов в верхней части установки, сложность точной установки зазора между матрицей и роликами, что способствует снижению надежности работы пресс-гранулятора.
Известен пресс-гранулятор (заявка DE 20021041118, пр. 2002.09.03, МПК В30В 11/20), содержащий корпус, смонтированный на основании, и размещенные в нем перфорированную цилиндрическую матрицу, установленную с возможностью вращения на главном валу, закрепленном по оси матрицы, и два прессующих ролика, установленных с возможностью вращения на эксцентриковых осях внутри матрицы и имеющих механизм регулирования зазора между матрицей и роликами, включающий жестко закрепленную на главном валу плиту и две пары рычагов, у которых один конец закреплен при помощи шарниров к эксцентрикам вращающихся прессующих роликов, а противоположные концы рычагов соединены посредством системы тяг, и два привода вращения главного вала, расположенных параллельно главному валу, над главным валом и связанных с ним посредством двухступенчатой передачи с использованием зубчато-ременной передачи и клиновых ремней.
Недостатками известного пресса-гранулятора также являются сложность его конструкции и монтажа, большие габариты, небезопасность обслуживания, обусловленные расположением приводов в верхней части устройства.
Кроме того, используемый механизм регулировки прессующих роликов достаточно сложен и не позволяет осуществлять требуемую точность их установки, а неправильная регулировка роликов часто является причиной закупорки, повреждения и блокировки матрицы.
Задачей изобретения является упрощение конструкции пресс -гранулятора, повышение надежности его работы и уменьшение его габаритов.
Поставленная задача решается за счет того, что в пресс-грануляторе, содержащем корпус, смонтированный на основании, и размещенные в нем перфорированную цилиндрическую матрицу, установленную с возможностью вращения на главном валу, закрепленном по оси матрицы, и два прессующих ролика, установленных с возможностью вращения на эксцентриковых осях внутри матрицы и имеющих механизм регулирования зазора между матрицей и роликами, включающий жестко закрепленную на главном валу плиту и пару рычагов, подвижно установленных на эксцентриковых осях прессующих роликов, и, по меньшей мере, один привод вращения главного вала, расположенный параллельно главному валу и связанный с ним посредством двухступенчатой передачи с использованием ремней, при этом привод вращения установлен на основании за главным валом и связан с ним через введенный промежуточный вал, размещенный над главным валом, посредством многоручьевых ремней, а в механизме регулирования зазора между матрицей и роликами использованы двухплечевой и одноплечевой рычаги, которые одним плечом соединены между собой посредством тяги с разнонаправленной резьбой и двух резьбовых проушин, а второе плечо двухплечевого рычага соединено с неподвижной осью, установленной на плите со стороны одноплечего рычага, с помощью двух тяг с разнонаправленной резьбой и резьбовой втулки.
Сущность изобретения поясняется чертежами, на которых изображены:

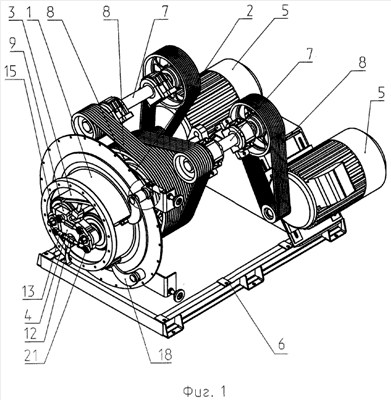

на фиг.1 – схематичное изображение пресс-гранулятора,
на фиг.2 – прессующие ролики с механизмом регулирования зазора между матрицей и роликами.
Пресс-гранулятор содержит помещенные в корпус (на чертежах не показан) перфорированную цилиндрическую матрицу 1, установленную с возможностью вращения на главном валу 2, закрепленном по оси матрицы 1, два прессующих ролика 3, установленных с возможностью вращения на эксцентриковых осях внутри матрицы 1 и имеющих механизм 4 регулирования зазора между матрицей 1 и роликами 3, и два привода 5 вращения главного вала 2, установленных на основании 6 за главным валом 2 и параллельно главному валу 2 и связанных с ним посредством двухступенчатой передачи через промежуточные валы 7, размещенные над главным валом, при помощи многоручьевых ремней 8. Механизм 4 регулирования зазора между матрицей 1 и роликами 3 включает жестко закрепленную на главном валу 2 плиту 9, подвижно установленные на эксцентриковых осях прессующих роликов 3 двухплечевой 10 и одноплечевой 11 рычаги, которые одним плечом соединены между собой посредством тяги 12 с разнонаправленной резьбой и двух резьбовых проушин 13, а второе плечо двухплечевого рычага 10 соединено с неподвижной осью 14, установленной на плите 9 со стороны одноплечего рычага 11 посредством двух тяг 15 и 16 с разнонаправленной резьбой и резьбовой втулки 17. У наружной поверхности матрицы 1 установлены ножи 18 для срезания гранул готового продукта.
Пресс-гранулятор работает следующим образом.
Исходный сырьевой материал в необходимом для получения конечного продукта количестве подается через загрузочный патрубок (на чертежах не показан) внутрь цилиндрической матрицы 1, вращающейся хотя бы от одного привода 5 через двухступенчатую передачу. Материал затягивается между матрицей 1 и вращающимися каждый на своей эксцентриковой оси роликами 3. Вращаясь, ролики 3 перекатываются по материалу и прессуют его на внутренней поверхности матрицы 1. Далее происходит экструзия спрессованного материала через перфорацию матрицы 1. На выходе из матрицы 1 гранулы срезаются с помощью ножей 18. Регулировка зазора между матрицей 1 и роликами 3 производится посредством изменения длины тяг. При помощи тяги 12 устанавливается с большой точностью первоначальный «нулевой» зазор, что не позволяли осуществить известные конструкции, а тягами 15 и 16 и втулкой 17 регулируются изменение рабочего зазора в процессе работы пресс-гранулятора.
Предлагаемая конструкция пресс-гранулятора позволяет уменьшить габариты, повысить безопасность работы и монтажа установки за счет установки приводов на основании. Использование ременной передачи повысило надежность работы пресс-гранулятора, а новая конструкция механизма регулирования зазора между матрицей и роликами благодаря точной установке прессующих роликов и уменьшению вероятности закупорки матрицы позволяет повысить надежность работы установки, увеличить ее производительность за счет сокращения потерь времени, связанных с регулировкой зазора между роликами и матрицей и очисткой матрицы, увеличить срок службы матрицы и установки в целом, исключив вероятность повреждения матрицы, сократить потери материала за счет исключения закупорки перфорации матрицы и забивания материала между матрицей и прессующими роликами, улучшить качество конечного гранулируемого продукта.
Формула изобретения
Пресс-гранулятор, содержащий смонтированный на основании корпус и размещенные в нем перфорированную цилиндрическую матрицу, установленную с возможностью вращения на главном валу, закрепленном по оси матрицы, и два прессующих ролика, установленных с возможностью вращения на эксцентриковых осях внутри матрицы и имеющих механизм регулирования зазора между матрицей и роликами, включающий жестко закрепленную на главном валу плиту и пару рычагов, подвижно установленных на эксцентриковых осях прессующих роликов, и по меньшей мере один привод вращения главного вала, расположенный параллельно главному валу и связанный с ним посредством двухступенчатой передачи с ремнями, отличающийся тем, что каждый привод вращения установлен на основании за главным валом и связан с ним через промежуточный вал, размещенный над главным валом посредством многоручьевых ремней, а механизм регулирования зазора между матрицей и роликами выполнен с двуплечим и одноплечим рычагами, которые одним плечом соединены между собой посредством тяги с разнонаправленной резьбой и двух резьбовых проушин, а второе плечо двуплечего рычага соединено с неподвижной осью, установленной на плите со стороны одноплечего рычага, при помощи двух тяг с разнонаправленной резьбой и резьбовой втулки.
