(54) ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ
(57) Реферат:
Изобретение относится к области очистки воды. Фильтрующий элемент для очистки питьевой воды выполнен в виде бобины, намотанной под углом 12-15° на пористый цилиндр двумя параллельными жгутами толщиной 1-2 мм из полимерного ионообменного волокна в смеси с активированными углеродными частицами, при этом один жгут выполнен с правой круткой, а второй – с левой круткой. Изобретение позволяет обеспечить полное использование компонентов фильтрующего материала. 1 ил.
ОБЛАСТЬ ТЕХНИКИ
Предлагаемое техническое решение относится к фильтрам, конкретно к фильтрующим элементам бытовых приборов для очистки питьевой воды.
В настоящее время для улучшения качества питьевой воды имеется широкий выбор фильтрующих элементов с различным набором ионообменных и сорбирующих веществ в виде гранул и волокон.
Наиболее распространенным вариантом конструктивного исполнения фильтрующих сменных элементов является размещение смеси ионообменных волокон, сорбирующих гранул и частиц между пористыми перегородками. При этом достаточно сложно обеспечить равномерное взаимодействие потока воды по всему объему фильтрующего элемента.
Известна конструкция фильтрующего элемента в виде спирально намотанной нити из ионообменного волокна, например, по а.с. 596270, включающего слои из полимерных волокон с полиамидной нитью, намотанных под углом 5-6°, при этом масса нитей составляет 70-75% массы слоев волокон, причем свободное сечение фильтровального материала составляет не менее 20%.
Как показал анализ состояния фильтрующих элементов, подобной конструкции после выработки ресурса до 50% фильтрующего материала оказывается неиспользованным.
Целью данного технического решения является достижение более полного использования компонентов, входящих в состав фильтрующего элемента.
Указанная цель достигается за счет того, что ионообменные полимерные волокна, например типа МИОН-К5, в смеси с активированными углеродными частицами с размерами от 5 до 20 микрон выполнены в виде жгутов диаметром 1,5-2 мм и намотаны в виде бобины на пористый цилиндр под углом 12-15°. При этом намотка выполнена в виде двух параллельных жгутов: один жгут выполнен левой крутки, а второй жгут выполнен правой крутки.

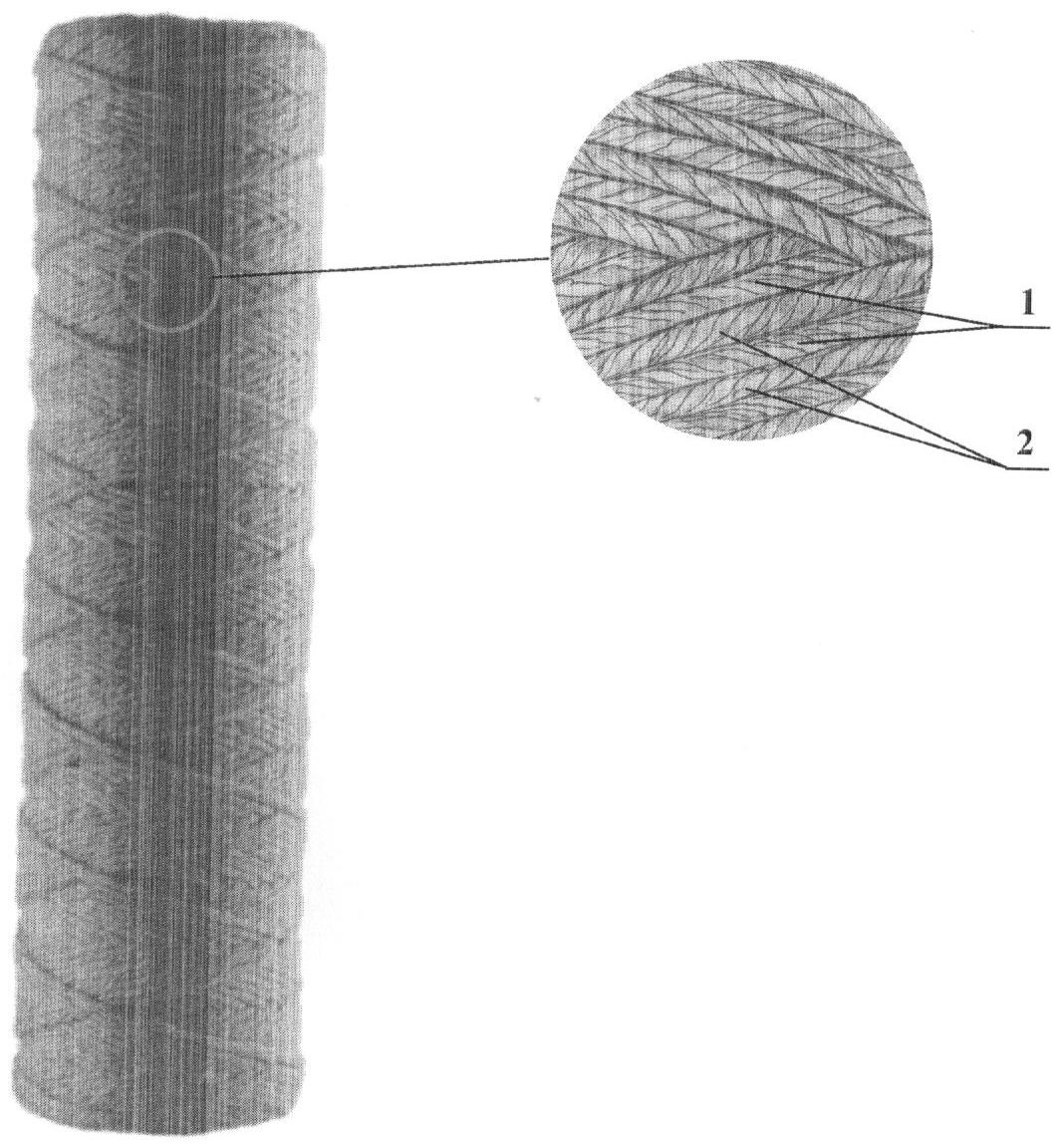

Структура фильтрующего элемента показана на чертеже.
Фильтрующие слои образованы жгутом – 1 левой крутки и жгутом – 2 правой крутки.
При прохождении воды через слои из жгутов противоположной крутки поток более интенсивно турбулизируется, что способствует более полному контакту частиц воды с материалом фильтрующего элемента.
Такое конструктивное исполнение позволяет увеличить ресурс фильтрующего элемента примерно на 20%.
Возможность промышленного воспроизведения предлагаемого фильтрующего элемента.
Предлагаемый фильтрующий элемент прост в изготовлении по известным технологиям для пластмассовых и текстильных изделий.
Формула изобретения
Фильтрующий элемент, содержащий ионообменные полимерные волокна в смеси с активированными углеродными частицами, отличающийся тем, что ионообменные полимерные волокна выполнены в виде жгутов диаметром 1,5-2 мм и намотаны под углом 12-15° на пористый цилиндр, причем намотка выполнена из двух параллельных жгутов, один жгут имеет левую крутку, а второй жгут имеет правую крутку.
