Патент на изобретение №2374820

(54) ШНЕКОВЫЙ ОЧИСТИТЕЛЬ

(57) Реферат:

Изобретение относится к области сельского хозяйства. Очиститель содержит по крайней мере пару вальцов с противоположно направленной навивкой, подающий и отгрузочный транспортеры. Шаг навивки выполнен переменным: то большим, то меньшим. Длина участка с большим шагом в два-три раза длиннее участка с меньшим шагом и они чередуются между собой, начиная с участка с большим шагом. На конце вальцов жестко прикреплены параллельные ряды щетины с равным шагом, выполненные из естественного или искусственного волоса с возможностью ее снятия при возникновении остаточной деформации. Навивка жестко прикреплена к вальцам и выполнена или из эластичного материала, или из металла, или из металла, жестко прикрепленного через эластичное покрытие к вальцам, или из металла, покрытого эластичным материалом. Поверхность вальцов в средней части на две трети их длины покрыта эластичным материалом и выполнена из чередующихся, равных по высоте, выступов и впадин. Повышается качество очистки корнеплодов и снижается их травмирование. 7 ил.

Изобретение относится к сельскому хозяйству и может быть использовано при создании механизмов для очистки убираемых корнеплодов.

Известен шнек для очистки корнеплодов по патенту России 2042310, бюл, 24, 27.08.95, который содержит как минимум пару вальцов с противоположным направлением навивки, подающий и выгрузной транспортеры, причем шаг навивки каждого вальца уменьшается в сторону выгрузного транспортера.

Однако такое выполнение шнекового очистителя оставляет возможность травмирования корнеплодов при очистке и недостаточное качество очистки.

Задача изобретения состоит в том, чтобы устранить указанные недостатки и поставленная задача достигается за счет того, что шнековый очиститель корнеплодов, содержащий по крайней мере пару вальцов с противоположно направленной навивкой, подающий и отгрузочный транспортеры, причем шаг навивки выполнен переменным: то большим, то меньшим, а длина участка навивки с меньшим шагом ровна средней длине корнеплода, при этом длина участка с бóльшим шагом в два-три раза длиннее участка с меньшим шагом и они чередуются между собой, начиная с участка с бóльшим шагом, при этом шаг меньшей навивки в два-три раза меньше средней толщины корнеплода, а шаг большей навивки равен или на 15-20% больше средней толщины корне плода и на конце вальцов жестко прикреплены параллельные ряды щетины с равным шагом, выполненные из естественного или искусственного волоса высотой в одну пятую средней толщины корнеплода с возможностью ее снятия при возникновении остаточной деформации, при этом навивка жестко прикреплена к вальцам и выполнена или из эластичного материала, или из металла, или из металла, жестко прикрепленного через эластичное покрытие к вальцам, или из металла, покрытого эластичным материалом, а поверхность вальцов в средней части на две трети их длины покрыта эластичным материалом, например резиной, наружная поверхность которой выполнена из чередующихся, равных по высоте, выступов и впадин, а диаметр вальцов соизмерим, т.е. равен или на 20-30% больше среднего диаметра корнеплодов.

Новые существенные признаки изобретения:

– шаг навивки выполнен переменным: то бóльшим, то меньшим,

– длина участка навивки с меньшим шагом ровна средней длине корнеплода, а длина участка с бóльшим шагом в два-три раза длиннее участка с меньшим шагом и они чередуются между собой, начиная с участка с бóльшим шагом,

– шаг меньшей навивки в два-три раза меньше средней толщины корнеплода, а шаг бóльшей навивки равен или на 15-20% больше средней толщины корнеплода,

– на конце вальцов жестко прикреплены параллельные ряды щетины с равным шагом, выполненные из естественного или искусственного волоса высотой в одну пятую средней толщины корнеплода с возможностью ее снятия при возникновении остаточных деформаций,

– навивка вальцов прикреплена к вальцам и выполнена или из эластичного материала, или из металла, или из металла, жестко прикрепленного через эластичное покрытие к вальцам, или из металла, покрытого эластичным материалом,

– поверхность вальцов в средней части на две трети их длины покрыта эластичным материалом, например резиной, наружная поверхность которой выполнена из чередующихся, равных по высоте, выступов и впадин,

– диаметр вальцов соизмерим, т.е равен или на 20-30% больше среднего диаметра корнеплодов.

Перечисленные новые существенные признаки в совокупности с известными необходимы и достаточны для достижения технического результата во всех случаях, на которые распространяется испрашиваемый объем правовой защиты.

Достижения технического результата: повышение качества очистки и снижения травмирования корнеплодов происходит за счет того, что:

– вальцы покрыты в средней части на две трети их длины эластичным материалом, например резиной, наружная поверхность которой выполнена из чередующихся, равных по высоте, выступов и впадин, а диаметр вальцов соизмерим, т.е. равен или на 20-30% больше среднего диаметра корнеплодов, для того чтобы корнеплоды не затягивались под вальцы, а отминалась только ботва,

– наличие на концах вальцов щетины позволяет очищать корнеплоды от налипшей грязи и посторонних примесей, что не предусмотрено у прототипа,

– чередование навивки с меньшим и бóльшим шагом позволяет выравнивать возможные завалы корнеплодов на вальцах, не позволяя им скапливаться, т.к. скорость перемещения их на различных участках навивки различна, что и способствует растаскиванию корнеплодов по поверхности вальцов.

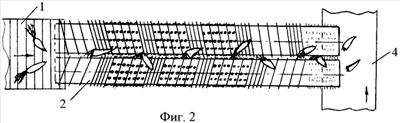

На фиг.1 дана фронтальная проекция, вид сбоку, на фиг.2 дан вид сверху на шнековый очиститель, на фиг.3 дано сечение А-А с фиг.1, показывающее форму поперечного сечения эластичного покрытия на вальцах, на фиг.4 в крупном масштабе дан участок вальца и навивки на нем – 1-й вариант: навивка из эластичного материала, а валец из металла, на фиг.5 дан тот же участок вальца и навивки – 2-й вариант, когда навивка и вальцы из металла, на фиг.6 дан тот же участок вальца и навивки – 3-й вариант, когда металлическая навивка через эластичное покрытие жестко прикреплена к вальцу, на фиг.7 дан тот же участок вальца и навивки – 4-й вариант, когда на металлический валец и металлическую навивку нанесен эластичный материал.

Рассмотрим устройство шнекового очистителя. Он состоит из подающего транспортера 1, как минимум пары вальцов 2 с противоположно направленной навивкой 3 и отгрузочного транспортера 4. При этом навивка 3 имеет переменный шаг: то больший, то меньший, длина участка с большим шагом – Lб в два-три раза длиннее участка с меньшим шагом – Lм и они чередуются между собой, начиная с участка с большим шагом. Причем шаг меньшей навивки в два-три раза меньше средней толщины корнеплода, а шаг бóльшей навивки равен или на 15-20% больше средней толщины корнеплода. На конце вальцов 2 жестко прикреплены параллельные ряды 5 щетины с равным шагом, выполненные из искусственного или естественного волоса высотой в одну пятую средней толщины корнеплода с возможностью ее снятия при возникновении остаточных деформаций. Навивка 3 жестко прикреплена к вальцам 2 и выполнена из эластичного материала – 1-й вариант, или из металла – 2-й вариант, или из металла, жестко прикрепленного через эластичное покрытие 6 к вальцам 2 – 3-й вариант, или из металла, покрытого эластичным материалом 6 – 4-й вариант. Поверхность вальцов 2 в средней части на две трети их длины покрыта эластичным материалом, например резиной, наружная поверхность которой выполнена из чередующихся, равных по высоте, выступов 7 и впадин 8, а диаметр вальцов 2 соизмерим, т.е. равен или на 20-30% больше среднего диаметра корнеплодов.

Работа очистителя состоит в том, что транспортер 1 подает корнеплоды на вальцы 2, которые захватывают корнеплоды, затягивают ботву под себя, отминают ее и транспортирует оставшиеся корнеплоды по своей поверхности к выгрузному транспортеру, а на выходе ряды 5 щеток дополнительно очищают корнеплоды от грязи и прилипших примесей, затем корнеплоды попадают на отгрузочный транспортер 4, который направляет очищенный ворох в автомобиль для закладки на хранение.

Формула изобретения

Шнековый очиститель корнеплодов, содержащий по крайней мере пару вальцов с противоположно направленной навивкой, подающий и отгрузочный транспортеры, отличающийся тем, что шаг навивки выполнен переменным: то большим, то меньшим, а длина участка с большим шагом в два-три раза длиннее участка с меньшим шагом и они чередуются между собой, начиная с участка с большим шагом, на конце вальцов жестко прикреплены параллельные ряды щетины с равным шагом, выполненные из естественного или искусственного волоса с возможностью ее снятия при возникновении остаточной деформации, при этом навивка жестко прикреплена к вальцам и выполнена или из эластичного материала, или из металла, или из металла, жестко прикрепленного через эластичное покрытие к вальцам, или из металла, покрытого эластичным материалом, а поверхность вальцов в средней части на две трети их длины покрыта эластичным материалом и выполнена из чередующихся, равных по высоте, выступов и впадин.

РИСУНКИ
