(21), (22) Заявка: 2008112940/09, 03.04.2008
(24) Дата начала отсчета срока действия патента:
03.04.2008
(46) Опубликовано: 27.11.2009
(56) Список документов, цитированных в отчете о поиске:
US 3649926 А, 14.03.1972. SU 1608784 А2, 23.11.1990. US 4030044 A, 14.06.1977. US 4059808 A, 22.11.1977.
Адрес для переписки:
346500, Ростовская обл., г. Шахты, ул. Шевченко, 147, ЮРГУЭС, патентная служба
|
(72) Автор(ы):
Прокопенко Николай Николаевич (RU), Хорунжий Андрей Васильевич (RU), Серебряков Александр Игоревич (RU)
(73) Патентообладатель(и):
Государственное образовательное учреждение высшего профессионального образования “Южно-Российский государственный университет экономики и сервиса” (ГОУ ВПО “ЮРГУЭС”) (RU)
|
(54) КОМПЛЕМЕНТАРНЫЙ КАСКОДНЫЙ ДИФФЕРЕНЦИАЛЬНЫЙ УСИЛИТЕЛЬ
(57) Реферат:
Изобретение относится к области радиотехники и связи и может быть использовано в качестве устройства усиления аналоговых сигналов с широким динамическим диапазоном, в структуре аналоговых микросхем различного функционального назначения (например, операционных усилителях (ОУ), непрерывных стабилизаторах напряжения и т.п.). Технический результат – повышение статической точности и коэффициента усиления. Комплементарный каскодный дифференциальный усилитель (ККДУ) содержит первый (1) и второй (2) входные транзисторы (Т), эмиттеры которых соединены с эмиттерами первого (3) и второго (4) выходных Т, третий выходной Т (5), эмиттер которого соединен с коллектором и базой второго выходного Т (4) и базой первого (3) выходного Т, база подключена к первому (6) токостабилизирующему двухполюснику и связана с коллектором первого (3) выходного Т, а коллектор подключен ко второму (7) токостабилизирующему двухполюснику и входу (8) выходного каскада (9). Выходной каскад (9) выполнен в виде эмиттерного повторителя на первом вспомогательном Т (10), эмиттер которого соединен с выходом (11) ККДУ и коллектором дополнительного Т (12), база которого соединена с коллектором первого (3) выходного Т, а эмиттер соединен с цепью установления статического режима (13) дополнительного транзистора (12). 3 з.п. ф-лы, 9 ил.
Изобретение относится к области радиотехники и связи и может быть использовано в качестве устройства усиления аналоговых сигналов с широким динамическим диапазоном, в структуре аналоговых микросхем различного функционального назначения (например, операционных усилителях (ОУ), непрерывных стабилизаторах напряжения и т.п.).
Известны схемы дифференциальных усилителей (ДУ) на n-p-n и p-n-p транзисторах с так называемой «архитектурой входного каскада операционного усилителя µА741» [1-28] или комплементарных каскодных дифференциальных усилителей (ККДУ). На их модификации выдано более 50 патентов для ведущих микроэлектронных фирм мира. Дифференциальные усилители данного класса, наряду с типовым параллельно-балансным каскадом, стали основным усилительным элементом многих аналоговых интерфейсов. Предполагаемое изобретение относится к данному подклассу устройств.
Прототипом (фиг.1) заявляемого устройства является комплементарный каскодный дифференциальный усилитель, описанный в патенте фирмы Texas Instruments (США) 3.649.926, содержащий первый 1 и второй 2 входные транзисторы, эмиттеры которых соединены с эмиттерами первого 3 и второго 4 выходных транзисторов, третий выходной транзистор 5, эмиттер которого соединен с коллектором и базой второго 4 выходного транзистора и базой первого 3 выходного транзистора, база подключена к первому 6 токостабилизирующему двухполюснику и связана с коллектором первого 3 выходного транзистора, а коллектор подключен ко второму 17 токостабилизирующему двухполюснику 7 и входу 8 выходного каскада 9.
Существенный недостаток известного ККДУ состоит в том, что он имеет сравнительно большое напряжение смещения нуля (Uсм), а также невысокий коэффициент усиления по напряжению (Ky=uвых/uвх).
Основная цель предлагаемого изобретения состоит в повышении статической точности ККДУ. Дополнительная цель – повышение коэффициента усиления дифференциального сигнала.
Поставленная цель достигается тем, что в дифференциальном усилителе фиг.1, содержащем первый 1 и второй 2 входные транзисторы, эмиттеры которых соединены с эмиттерами первого 3 и второго 4 выходных транзисторов, третий выходной транзистор 5, эмиттер которого соединен с коллектором и базой второго 4 выходного транзистора и базой первого 3 выходного транзистора, база подключена к первому 6 токостабилизирующему двухполюснику и связана с коллектором первого 3 выходного транзистора, а коллектор подключен ко второму 17 токостабилизирующему двухполюснику 7 и входу 8 выходного каскада 9, предусмотрены новые элементы и связи – выходной каскад 9 выполнен в виде эмиттерного повторителя на первом вспомогательном транзисторе 10, эмиттер которого соединен с выходом 11 комплементарного каскодного дифференциального усилителя и коллектором дополнительного транзистора 12, база которого соединена с коллектором первого 3 выходного транзистора, а эмиттер соединен с цепью установления статического режима 3 дополнительного транзистора 12.

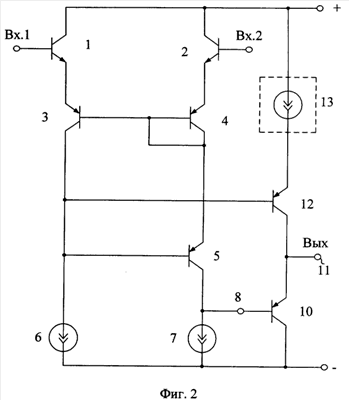

Схема усилителя-прототипа представлена на фиг.1. На фиг.2 показано заявляемое устройство в соответствии с п.1 формулы изобретения.
На фиг.3 приведена схема ККДУ, соответствующего п.2, а на фиг.4 – п.3 формулы изобретения.
На фиг.5 – схема, соответствующая п.4 формулы изобретения.
На фиг.6 – схема заявляемого и известного устройств в среде компьютерного моделирования PSpice на моделях интегральных транзисторов ФГУП НПП «Пульсар».
На фиг.7 – схема фиг.4 в среде PSpice.
На фиг.8 – результаты компьютерного моделирования Uсм схемы-прототипа для его сравнения с ККДУ фиг.7.
На фиг.9 – схема фиг.5 в среде PSpice.
Сопоставление результатов моделирования фиг.6-9 позволяет определить выигрыш по систематической составляющей Uсм (без учета разброса параметров элементов схемы), который дает предлагаемое техническое решение.
Дифференциальный усилитель фиг.2 содержит первый 1 и второй 2 входные транзисторы, эмиттеры которых соединены с эмиттерами первого 3 и второго 4 выходных транзисторов, третий выходной транзистор 5, эмиттер которого соединен с коллектором и базой второго 4 выходного транзистора и базой первого 3 выходного транзистора, база подключена к первому 6 токостабилизирующему двухполюснику и связана с коллектором первого 3 выходного транзистора, а коллектор подключен ко второму 17 токостабилизирующему двухполюснику 7 и входу 8 выходного каскада 9. Выходной каскад 9 выполнен в виде эмиттерного повторителя на первом вспомогательном транзисторе 10, эмиттер которого соединен с выходом 11 комплементарного каскодного дифференциального усилителя и коллектором дополнительного транзистора 12, база которого соединена с коллектором первого 3 выходного транзистора, а эмиттер соединен с цепью установления статического режима 3 дополнительного транзистора 12.
В устройстве фиг.3 в соответствии с п.2 формулы изобретения база третьего выходного транзистора 5 соединена с коллектором первого выходного транзистора 3 через дополнительный p-n переход 16.
В устройстве фиг.4 в соответствии с п.3 формулы изобретения цепь установления статического режима 13 дополнительного транзистора 12 выполнена в виде дополнительного токового зеркала 17, выход которого соединен с эмиттером дополнительного транзистора 12, а вход соединен с коллекторами первого 1 и второго 2 входных транзисторов.
В устройстве фиг.5 в соответствии с п.4 формулы изобретения цепь установления статического режима 13 дополнительного транзистора 12 выполнена на основе второго 18 и третьего 19 вспомогательных транзисторов, эмиттеры которых соединены с эмиттерами дополнительного транзистора 12, а базы соединены с соответствующими базами первого 1 и второго 2 входных транзисторов.
Описание фиг.6-9 дано выше.
Рассмотрим работу заявляемого ДУ фиг.3.
В статическом режиме в схеме фиг.3 устанавливаются следующие токи:







где Iб – ток базы транзисторов 3, 4, 5;
– ток базы транзисторов 10 и 12;
Iэi, Iкi – ток эмиттера (коллектора) транзисторов схемы.
Если выбрать токи I6=I7=I0 двухполюсников 6 и 7 одинаковыми, то во входной цепи 8 выходного каскада 9 обеспечивается полная взаимная компенсация статических токов, что является необходимым условием уменьшения Uсм:

В схеме ККДУ фиг.1

Это существенно ухудшает Uсм.
Аналогичные эффекты компенсации присутствуют в схемах фиг.4 и 5. Их отличие от схемы фиг.2 – другие способы организации статического режима транзистора 12.
Таким образом, заявляемое устройство характеризуется существенным преимуществом по Uсм в сравнении с ДУ-прототипом. Полученные выше выводы подтверждаются результатами моделирования предлагаемых схем в среде PSpice.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Патент США 3.786.362.
2. Патент США 4.030.044.
3. Патент США 4.059.808, фиг.5.
4. Патент США 4.286.227.
5. Авт.свид. СССР 375754, H03f 3/38.
6. Авт.свид. СССР 843164, H03f 3/30.
7. Патент США 3.660.773.
8. Патент США 4.560.948.
9. Патент РФ 2930041, H03f 1/32.
10. Патент Японии 57-5364, H03f 3/343.
11. Патент ЧССР 134845, кл. 21а2 18/08.
12. Патент ЧССР 134849, кл. 21а2 18/08.
13. Патент ЧССР 135326, кл. 21а2 18/08.
14. Патент США 4.389.579.
15. Патент Англии 1543361, Н3Т.
16. Патент США 5.521.552 (фиг.3а).
17. Патент США 4.059.808.
18. Патент США 5.789.949.
19. Патент США 4.453.134.
20. Патент США 4.760.286.
21. Авт.свид. СССР 1283946.
22. Патент РФ 2019019.
23. Патент США 4.389.579.
24. Патент США 4.453.092.
25. Патент США 3.566.289.
26. Патент США 4.059.808 (фиг.2).
27. Патент США 3.649.926.
28. Патент США 4.714.894 (фиг.1).
29. Матавкин В.В. Быстродействующие операционные усилители. – М.: Радио и связь, 1989.
30. М.Херпи. Аналоговые интегральные схемы. – М.: Радио и связь, 1983, стр.174, рис.5.52.
Формула изобретения
1. Комплементарный каскодный дифференциальный усилитель, содержащий первый (1) и второй (2) входные транзисторы, эмиттеры которых соединены с эмиттерами первого (3) и второго (4) выходных транзисторов, третий выходной транзистор (5), эмиттер которого соединен с коллектором и базой второго выходного (4) транзистора и базой первого (3) выходного транзистора, база подключена к первому (6) токостабилизирующему двухполюснику и связана с коллектором первого (3) выходного транзистора, а коллектор подключен ко второму (17) токостабилизирующему двухполюснику (7) и входу (8) выходного каскада (9), отличающийся тем, что выходной каскад (9) выполнен в виде эмиттерного повторителя на первом вспомогательном транзисторе (10), эмиттер которого соединен с выходом (11) комплементарного каскодного дифференциального усилителя и коллектором дополнительного транзистора (12), база которого соединена с коллектором первого (3) выходного транзистора, а эмиттер соединен с цепью установления статического режима (13) дополнительного транзистора (12).
2. Устройство по п.1, отличающееся тем, что база третьего выходного транзистора (5) соединена с коллектором первого выходного транзистора (3) через дополнительный p-n-переход (16).
3. Устройство по п.1, отличающееся тем, что цепь установления статического режима (13) дополнительного транзистора (12) выполнена в виде дополнительного токового зеркала (17), выход которого соединен с эмиттером дополнительного транзистора (12), а вход соединен с коллекторами первого (1) и второго (2) входных транзисторов.
4. Устройство по п.1, отличающееся тем, что цепь установления статического режима (13) дополнительного транзистора (12) выполнена на основе второго (18) и третьего (19) вспомогательных транзисторов, эмиттеры которых соединены с эмиттерами дополнительного транзистора (12), а базы соединены с соответствующими базами первого (1) и второго (2) входных транзисторов.
РИСУНКИ
|
