Патент на изобретение №2374477

(54) ПЛОСКОЕ СОПЛО ТУРБОРЕАКТИВНОГО ДВИГАТЕЛЯ

(57) Реферат:

Изобретение относится к области авиационного двигателестроения, а именно к конструкции сопел турбореактивных двигателей. Плоское сопло турбореактивного двигателя содержит две неподвижные боковые стенки и установленные между ними верхнюю и нижнюю подвижные створки. В каждую подвижную створку вмонтирован стержень. На концах стержня закреплены ролики, контактирующие с наружными поверхностями боковых стенок в области их выходных торцев. Изобретение позволяет предотвратить деформацию боковых стенок и таким образом увеличить ресурс их работы. 2 ил.

Изобретение относится к области авиационного двигателестроения, а именно к конструкции сопел турбореактивных двигателей (ТРД).

Известно плоское сопло ТРД, содержащее две неподвижные боковые стенки и установленные между ними верхнюю и нижнюю подвижные створки. (Патент США 5101624, класса 60/266, 1992 г.).

Недостаток известного устройства состоит в том, что во время работы двигателя боковые стенки сопла могут в значительной степени деформироваться под действием давления газового потока, что приводит к высоким изгибным напряжениям и требует мероприятий, утяжеляющих конструкцию.

Задачей изобретения является предотвращение возникновения изгибных напряжений в боковых стенках сопла под действием давления газового потока и их деформации.

Указанная задача решается тем, что в известном плоском сопле ТРД, содержащем две неподвижные боковые стенки и установленные между ними верхнюю и нижнюю подвижные створки, согласно изобретению, в каждую подвижную створку вмонтирован стержень, на концах которого закреплены ролики, контактирующие с наружными поверхностями боковых стенок в области их выходных торцев, причем ось вращения каждого ролика расположена поперек оси поворота створки.

Такое выполнение устройства позволяет уменьшить изгибные напряжения, возникающие в боковых стенках сопла под действием давления газового потока, и передать усилия на стержни, вмонтированные в подвижные створки, которые при этом работают на растяжение.

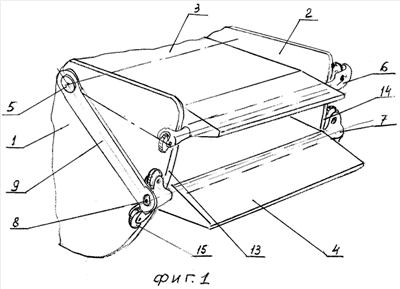

На фиг.1 показан общий вид плоского сопла ТРД;

на фиг.2 – вид сбоку на сопло.

Сопло содержит две неподвижные боковые стенки 1 и 2 и верхнюю и нижнюю створки 3 и 4. Створка 4 установлена с возможностью поворота вокруг оси 5. Ось поворота створки 3 не показана.

В створки 3 и 4 вмонтированы стержни 5 и 7 соответственно. Концы 8 стержня 7 соединены с осью 5 поворота створок 3 и 4 штангами 9. На концах 8 стержней 6 и 7 закреплены ролики 10, контактирующие с наружными поверхностями 11 и 12 боковых стенок 1 и 2 в области их выходных торцев 13 и 14. Ось вращения 15 каждого ролика 10 расположена поперек оси поворота соответствующей створки 3 или 4.

Во время работы двигателя через сопло выходит газовый поток. Створки 3 и 4 поворачиваются с помощью гидроцилиндров (не показаны). При этом ролики 10 перемещаются по наружным поверхностям 11 и 12 боковых стенок 1 и 2, передавая усилия, действующие на боковые стенки 1 и 2, на стержни 6 и 7, которые при этом работают на растяжение.

Таким образом предотвращается деформация боковых стенок сопла и отпадает необходимость увеличивать вес конструкции.

Изобретение позволяет увеличить ресурс работы боковых стенок и сопла в целом.

Формула изобретения

Плоское сопло турбореактивного двигателя, содержащее две неподвижные боковые стенки и установленные между ними верхнюю и нижнюю подвижные створки, отличающееся тем, что в каждую подвижную створку вмонтирован стержень, на концах которого закреплены ролики, контактирующие с наружными поверхностями боковых стенок в области их выходных торцов, причем ось вращения каждого ролика расположена поперек оси поворота створки.

РИСУНКИ
