Патент на изобретение №2374310

(54) ПЛАСТИЧНАЯ СМАЗКА

(57) Реферат:

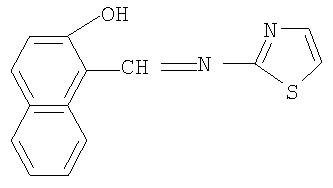

Использование: для узлов трения машин и механизмов. Сущность: смазка содержит, в мас.%: синтетическое масло 3-18, 2-гидрокси-1-нафталь-2′-аминотиазол формулы:

1-12, смазка ЦИАТИМ-221 остальное. Используется синтетическое масло на основе эфира пентаэритрита и жирных кислот фракции С₆-С₁₀, в частности смазочное масло Б-3В. Технический результат – повышение противоизносных и нагрузочных характеристик. 1 з.п. ф-лы, 1 табл.

Изобретение относится к смазочным материалам и может быть использовано в области машино- и приборостроения для смазки узлов трения машин и механизмов.

Известна высокотемпературная пластичная смазка ЦИАТИМ-221 на основе полиорганосилоксановой жидкости 132-25, загущенной кальциевым мылом стеариновой кислоты с добавлением церизина-80 и пакета присадок /ГОСТ 9433-80/.

Смазка обладает хорошими вязкостно-температурными характеристиками. Однако трибометрические свойства у нее низкие и недостаточен температурный предел работоспособности.

Известна также смазка «Силкон» на основе ЦИАТИМ-221 с добавлением эфира и комплекса меди /патент РФ 2119533, С07М 161/00, 1998 г./, обладающая хорошими вязкостно-температурными смазочными характеристиками. Однако она имеет недостаточно высокие смазочные свойства.

Техническим результатом изобретения является повышение противоизносных и нагрузочных характеристик смазки, что приводит к расширению области применения и увеличению ресурса работы узлов трения машин и механизмов.

Технический результат достигается тем, что смазка на основе ЦИАТИМ-221 и добавок содержит в качестве добавок синтетическое масло на основе эфира пентаэритрита и жирных кислот фракции С₆-С₁₀ и присадку – 2-гидрокси-1-нафталь-2′-аминотиазол формулы:

при следующих соотношениях компонентов, мас.%:

синтетическое масло – 3-18

2-гидрокси-1-нафталь-2′-аминотиазол – 1-12

ЦИАТИМ-221 – остальное.

В качестве масла на основе эфира пентаэритрита и жирных кислот фракции С₆-С₁₀ может быть использовано, например, смазочное масло Б-3В /ТУ 38-101285-85, изготовитель ЗАО «Завод имени Шаумяна»/.

Изобретение обладает изобретательским уровнем, так как 2-гидрокси-1-нафталь-2′-аминотиазол не описан в литературе и, как следствие, не известно использование его в смазочных композициях для улучшения смазочных характеристик.

Смазку (силкон-5) готовят, например, получением концентрата при нагревании до 70-80°С и интенсивном перемешивании масла, например Б-3В, и присадки. Для получения пластичной смазки в смазку ЦИАТИМ-221 добавляют нагретый до 60-70°С концентрат при интенсивном перемешивании.

Ниже приведен пример получения 2-гидрокси-1-нафталь-2′-аминотиазола.

К раствору 1,72 г (0,001 молей) 2-гидрокси-1-нафтальдегида в 20 мл этанола прибавляли раствор 1 г (0,01 моль) 2-аминотиазола в 10 мл этанола.

Смесь кипятили в течение часа на водяной бане. Выпавший по охлаждении осадок отфильтровывали и промывали 2 раза по 5 мл этанолом.

Желтые кристаллы, Т_пл.=164-165°С. Выход 2,21 г (87%).

Найдено, %: С 66.10, Н 4.01, N 11.21, для C₁₄H₁₀N₂OS,

вычислено, %: С 66.12, Н 3.96, N 11.02

¹Н ЯМР (300 МГц), , м.д. (CDCI₃): 6.97-7.50 (8Н, м, С_Аr-Н),

9.20 (1Н, с, CH=N), 12.30 (1Н, с, ОН).

ИК спектр, см^-1 (вазелиновое масло):

1673 ш.ср. (ОН), 1606 с (CH=N).

Противоизносные свойства определяли на четырехшариковой машине трения по ГОСТ 9490-75.

Температуру каплепадения определяли по ГОСТ 6793-53.

Данные испытаний смазки с использованием в качестве масла масла Б-3В приведены в таблице.

Для сравнения в таблице под номером состава 2 приведены данные испытаний для смазочной композиции «Силкон» /патент РФ 2119533/ состава ЦИАТИМ-221 – 79,5 мас.%, эфир диоктилфталата – 15 мас.%, комплекс бис-(2-окси-нафтальалкилимината)меди – 4 мас.%, порошок фторопласта – 1,5 мас.%.

Таблица
образца	Количество ЦИИАТИМ-221, маc.%	Количество, вес.%	Свойства
Ркр, кг	dcp., мм	Т° каплепадения
присадка	Б-3В
1	100	–	–	95	2,20	190
2	Смазка «Силкон»	–	–	135	1,40	220
3	97	1	2	140	1,4	220
4	95	2	3	290	1,00	230
5	90	4	6	350	0,45	280
6	85	6	9	380	0,4	300
7	80	8	12	400	0,35	310
8	75	10	15	410	0,32	320
9	70	12	18	329	0,50	280
10	65	15	10	120	1,50	190

Как видно из данных таблицы, при часовых испытаниях критическая нагрузка увеличивается в 2,1-3 раза по сравнению с прототипом (смазка «СИЛКОН») и в 3-4,3 раза по сравнению с ЦИАТИМ-221, а диаметр пятна износа уменьшается до 1,4-4,4 раза по сравнению со смазкой «СИЛКОН» и в 2,2-6,8 раз по сравнению с ЦИАТИМ-221. При этом температура каплепадения повышается на 10-100°С по сравнению со смазкой «СИЛКОН» и на 40-130°С по сравнению с ЦИАТИМ-221.

Таким образом, смазка (силкон-5) обладает улучшенными смазочными характеристиками.

Формула изобретения

1. Пластичная смазка на основе ЦИАТИМ-221 и добавок, отличающаяся тем, что в качестве добавок она содержит синтетическое масло на основе эфира пентаэритрита и жирных кислот фракции С₆-С₁₀ и 2-гидрокси-1-нафталь-2′-аминотиазол формулы

при следующих соотношениях компонентов, мас.%:

2. Пластичная смазка по п.1, отличающаяся тем, что в качестве масла на основе эфира пентаэритрита и жирных кислот фракции С₆-С₁₀ она содержит смазочное масло Б-3В.
