Патент на изобретение №2373811

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2373811 (13) C1
(51) МПК

A23N17/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 17.09.2010 – действует

(21), (22) Заявка: 2008125260/13, 24.06.2008

(24) Дата начала отсчета срока действия патента:

24.06.2008

(46) Опубликовано: 27.11.2009

(56) Список документов, цитированных в отчете о
поиске:
RU 2050151 С1, 20.12.1995. RU 30509 U1, 10.07.2003. Комбикормовая промышленность. – 1992, 3, с.37, 40; 34-37.

Адрес для переписки:

109456, Москва, 1-й Вешняковский пр-д, 2, ГНУ ВИЭСХ, О.В. Голубевой

(72) Автор(ы):

Перов Александр Алексеевич (RU),
Клычев Евгений Мадридович (RU),
Бугаев Виктор Петрович (RU)

(73) Патентообладатель(и):

Российская академия сельскохозяйственных наук Государственное научное учреждение Всероссийский научно-исследовательский институт электрификации сельского хозяйства (ГНУ ВИЭСХ) (RU)

(54) МАЛОГАБАРИТНЫЙ КОМБИКОРМОВЫЙ АГРЕГАТ

(57) Реферат:

Изобретение относится к технике для приготовления комбикормов. Малогабаритный комбикормовый агрегат включает смонтированный на раме с колесами вертикальный лопастной смеситель с горловиной для ввода компонентов, установленный на смесителе горизонтальный двухдисковый измельчитель с нижним вращающимся диском, загрузочно-выгрузной шнек. Агрегат также снабжен примыкающим к измельчителю пневмосепарирующим устройством, содержащим горизонтальный и вертикальный каналы, вентилятор и циклон. Вертикальный канал имеет выгрузное окно, соединенное съемным патрубком с горловиной смесителя, и окно с регулируемым заслонкой сечением. Вращающийся диск выполнен с транспортирующими лопатками на тыльной стороне. Смеситель имеет патрубок для ввода теплоносителя. Применение изобретения позволит повысить функциональные возможности агрегата, расширить область его применения, улучшить качество конечного продукта переработки. 2 ил.

Изобретение относится к технике для приготовления комбикормов, шелушения зерновых, зернобобовых пленчатых культур в небольших кормовых и крупяных цехах хозяйств и может найти применение на иных предприятиях, например для сушки, измельчения и обогащения торфа при его использовании как питательной среды для семян сельскохозяйственных растений.

Известна установка для приготовления комбикормов порционного действия, имеющая устройство для загрузки сырья и выгрузки продукта, измельчитель с приемным бункером, смеситель, причем оборудование агрегата смонтировано на металлическом каркасе (Комбикормовая промышленность. – 1992, 3, с.34-37).

Наиболее близким по технической сущности к предлагаемому изобретению является малогабаритный комбикормовый агрегат, смонтированный на раме с колесами и включающий загрузочно-выгрузной шнек, горизонтальный двухдисковый измельчитель с нижним вращающимся диском, вертикальный лопастной смеситель с горловиной для ввода компонентов и полым приводным валом, внутри которого размещен вал измельчителя, причем измельчитель установлен непосредственно на смесителе (Патент РФ 2050151, БИ 35, 1995).

В данных устройствах не предусмотрены отделение оболочек зерна пленчатых культур (ячмень, овес, горох, люпин, рапс и др.), что снижает питательную ценность конечного продукта и ограничивает область его использования узким диапазоном кормовых рационов, а также подсушка поступившего на переработку высоковлажного сырья, например, непосредственно с поля.

Задача, решаемая настоящим изобретением – повышение функциональных возможностей и расширение области применения агрегата, улучшение качества конечного продукта переработки.

Вышеуказанный результат достигается тем, что малогабаритный комбикормовый агрегат, включающий смонтированный на раме с колесами вертикальный лопастной смеситель с горловиной для ввода компонентов, установленный на смесителе горизонтальный двухдисковый измельчитель с нижним вращающимся диском, загрузочно-выгрузной шнек, снабжен примыкающим к измельчителю пневмосепарирующим устройством, содержащим горизонтальный и вертикальный каналы, вентилятор и циклон, причем вертикальный канал имеет выгрузное окно, соединенное съемным патрубком с горловиной смесителя, и окно с регулируемым заслонкой сечением, вращающийся диск выполнен с транспортирующими лопатками на тыльной стороне, а смеситель – с патрубком для подачи теплоносителя.

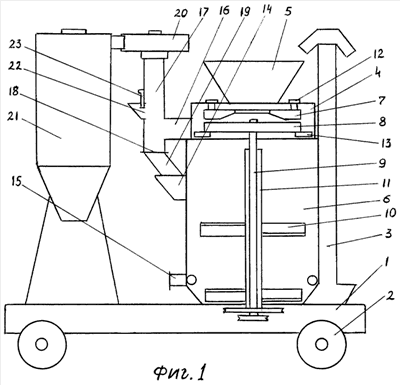

Сущность изобретения поясняется чертежами. На фиг.1 изображен малогабаритный комбикормовый агрегат, общий вид; на фиг.2 – то же, вид сверху.

Агрегат смонтирован на раме 1 с колесами 2 и содержит загрузочно-выгрузной шнек 3, двухдисковый горизонтальный измельчитель 4 с приемным бункером 5, установленный непосредственно на вертикальном лопастном смесителе 6. Рабочими органами измельчителя являются верхний неподвижный 7 и нижний вращающийся 8 на валу 9 рифленые диски, а смесителя – лопасти 10 на валу 11, причем вал 9 размещен внутри вала 11. Диск 7 выполнен с возможностью вертикального перемещения при помощи пружинно-резьбового механизма 12, а диск 8 на тыльной стороне имеет транспортирующие лопатки 13. На корпусе смесителя установлены горловина 14 для ввода исходных компонентов и патрубок 15 для подачи теплоносителя. К измельчителю примыкает пневмосепарирующее устройство, состоящее из прямоугольных каналов: горизонтального 16 и вертикального 17 с выгрузным окном 18, соединенным съемным патрубком 19 с горловиной 14, вентилятора 20 и циклона 21. Канал 17 имеет окно 22 с заслонкой 23 для регулирования его сечения.

Работает агрегат следующим образом. В зависимости от способа обработки исходных компонентов (измельчение или шелушение) и требуемой степени измельчения между дисками 7 и 8 с помощью устройства 12 выставляется необходимый зазор. Исходные компоненты комбикорма шнеком 3 последовательно подаются в измельчитель 4, где после обработки лопатками 13 выводятся в канал 16 и далее через патрубок 19 и горловину 14 – в смеситель 6. Сюда же через горловину 14 вводятся и компоненты, не требующие измельчения – мучнистые, жидкие и др. Для отделения оболочек зерна пленчатых культур и пылевидных фракций, что требуется при получении крупки как готового продукта или высококачественного комбикорма, включают вентилятор 20 пневмосепарирующего устройства и заслонкой 23 устанавливают сечение окна 22 для подсоса воздуха, определяющее скорость воздушного потока в зоне сепарирования. В канале 17 продукт разделяется на фракции: пылевидная и оболочки как более легкие воздухом поднимаются вверх, проходят через вентилятор и осаждаются в циклоне 21, а крупная поступает в смеситель или через окно 18 выводится наружу. Окно 22 служит также для подачи компонентов на сепарирование, не требующих измельчения. По окончании смешивания готовый комбикорм нижней лопастью 10 выводится в шнек 3 для выгрузки. Смеситель 6 может использоваться как емкость для подсушки высоковлажного исходного сырья. При этом теплоноситель (горячий воздух) подается в смеситель через патрубок 15, лопасти 10 периодически перемешивают сырье, а работающий на всасывание вентилятор 20 при закрытой заслонке 23 создает в рабочей камере смесителя некоторое разрежение, способствующее ускорению процесса сушки.

Формула изобретения

Малогабаритный комбикормовый агрегат, включающий смонтированный на раме с колесами вертикальный лопастной смеситель с горловиной для ввода компонентов, установленный на смесителе горизонтальный двухдисковый измельчитель с нижним вращающимся диском, загрузочно-выгрузной шнек, отличающийся тем, что агрегат снабжен примыкающим к измельчителю пневмосепарирующим устройством, содержащим горизонтальный и вертикальный каналы, вентилятор и циклон, причем вертикальный канал имеет выгрузное окно, соединенное съемным патрубком с горловиной смесителя, и окно с регулируемым заслонкой сечением, вращающийся диск выполнен с транспортирующими лопатками на тыльной стороне, а смеситель – с патрубком для ввода теплоносителя.

РИСУНКИ
