Патент на изобретение №2373699

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2373699 (13) C2
(51) МПК

A01K1/00 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 17.09.2010 – действует

(21), (22) Заявка: 2007111379/12, 28.03.2007

(24) Дата начала отсчета срока действия патента:

28.03.2007

(46) Опубликовано: 27.11.2009

(56) Список документов, цитированных в отчете о
поиске:
Журнал «Животноводство» 8, 1986, с.22-24. SU 1246958 A1, 30.07.1986. SU 559685 A, 07.07.1977. DD 48255 A, 05.06.1966. Журнал «Молочное и мясное скотоводство», 9, 1979, c.11. КОСТАНДИ Ф.Ф. Механизация уборки и утилизации навоза. – М.: «Колос», 1982, с.28-29. SU 1667763 A1, 07.08.1991. RU 71055 U1, 27.02.2008. RU 2129778 C1, 10.05.1999.

Адрес для переписки:

160555, г.Вологда, п. Молочное, ул. Ленина, 15, кв.38, Н.А. Терентьеву

(72) Автор(ы):

Терентьев Николай Афанасьевич (RU)

(73) Патентообладатель(и):

Терентьев Николай Афанасьевич (RU)

(54) БОКС РОДИЛЬНЫЙ ДЛЯ КОРОВ

(57) Реферат:

Бокс содержит переднюю стенку, кормушку, автопоилку или вакуумпровод для доильного аппарата и полубокс для содержания новорожденного теленка. Ограждения бокса низкие и разборные, бокс снабжен шарнирными боковыми ограничителями стойла и полубокса. В полубоксе установлен кронштейн для съемного автоматического держателя сосковой поилки. Снижаются затраты труда, и повышается продуктивность животных 1 з.п. ф-лы, 2 ил.

Изобретение относится к сельскому хозяйству, в частности к устройствам для содержания животных.

Известен бокс родильный (денник) для коров, включающий боковые высокие сплошные ограждения, пол, кормушку, автопоилку и вакуумпровод [1, с.134-135]. Известен также бокс для содержания коровы с теленком, отличающийся решетчатыми ограждениями [2]. Недостатком данных устройств является невозможность нормированного (дозированного) сосания молозива теленком, возможность травмирования теленка коровой, хаотичное загрязнение пола бокса экскрементами и большие затраты труда на чистку бокса, а также возможность заглатывания теленком стеблей подстилки и экскрементов, что чревато диспепсией со смертельным исходом.

Известны также бокс родильный со сплошными высокими стенками, внутри которого установлена складывающаяся пристенная клетка для теленка, состоящая из двух боковин и дна, шарнирно присоединенных к стенкам бокса [3], и бокс для содержания коров и новорожденных телят со сплошными высокими стенками, в котором сделана клетка для телят с боковыми ограждениями, выполненными в виде многократного параллелограмма или створок, и передней стенкой с калиткой [4]. Целью этих модификаций родильных боксов является проведение дозированного сосания молозива теленком у матери и ограждение теленка от травм.

Недостатками перечисленных модификаций родильных боксов является то, что коровы в боксе содержатся без привязи весь период содержания, хаотично загрязняют пол, а потом и себя, экскрементами, что требует больших затрат труда на чистку пола и животных. По причине больших затрат труда на чистку родильные боксы редко где и сохранились, растелы коров проводятся прямо в стойлах, на привязи. Возможность заболевания теленка диспепсией не исключена из-за загрязнения пола клетки экскрементами. Устройство клеток для телят со складными стенками и полом или с шарнирными или створчатыми стенками с калиткой довольно затратно. Ограждения денников надо оборудовать так, чтобы находящаяся в нем корова не обнаруживала существенной перемены обстановки и зрительно контактировала с животными предродовой секции [5, с.78]. При наличии высоких и особенно сплошных стенок боксов родовспоможение корове осуществлять довольно затруднительно.

Технический результат изобретения – снижение затрат труда и повышение продуктивности животных.

Технический результат достигается тем, что бокс родильный для коров содержит переднюю стенку, кормушку, автопоилку или вакуумпровод для доильного аппарата и полубокс для содержания новорожденного теленка, при этом ограждения бокса низкие и разборные, бокс снабжен шарнирными боковыми ограничителями стойла и полубокса, причем в полубоксе установлен кронштейн для съемного автоматического держателя сосковой поилки, а также имеются затылочный ограничитель у кормушки, скобы и привязи с вертлюгами для коровы и теленка и навозоприемники с решетками под их ногами.

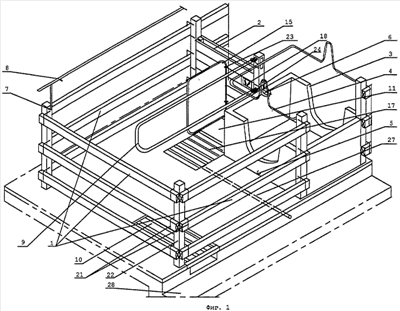

Бокс включает в себя низкие разборные боковые и заднее ограждения 1, дощатую переднюю стенку 2, кормушку 3 с затылочным ограничителем 4 и скобой 5 для привязи, автопоилку 6, розетку 7 или вакуумпровод 8 для доильного аппарата, шарнирный боковой ограничитель стойла 9, навозоприемник с решеткой 10 и полубокс 11, для содержания новорожденного теленка на регулируемой по длине привязи 12 с карабином 13 и вертлюгом 14. Бокс также включает шарнирный боковой ограничитель 15, сплошной пол 16 под передними и решетчатый 17 под задними ногами и кронштейн 18 с пазами, под «ласточкин хвост» автоматического держателя 19 сосковой поилки 20. Ограждения 1, выполненные, например, из жердей, вставляются в скобы 21 угловых столбиков 22, выполненных, например, из квадратной трубы.

Для захода персонала и коровы в бокс жерди ограждения 1 вынимаются из скоб 21, с удобной стороны. До отела корова содержится в боксе без привязи, при повернутых к передней стенке 2 боковых ограничителях 9 и 15. При необходимости и для облегчения родовспоможения ограждение бокса 1 разбирается. После отела корова сама облизывает теленка, под наблюдением и при некоторой помощи персонала. Затем послед убирается, пол бокса чистится, боковые ограничители 9 и 15 поворачиваются и фиксируются в шарнирах 23 и 24 в штатном положении, и корова, и теленок привязываются на свои места, чем обеспечиваются минимальные затраты труда на уборку экскрементов животных.

Теленка привязывают на регулируемую по длине привязь 12 с карабином 13 и вертлюгом 14 к скобе 25, закрепленной внизу передней стенки 2, позволяя ему или сосать молозиво из вымени коровы дозированно, или отдыхать на короткой привязи без опасности травм от матери, с возможностью питья лечебных отваров или растворов из сосковой поилки 20 самому, например, при поносе, в промежутках между сосанием молозива. Возможно выпаивание теленку молозива матери из автоматической сосковой поилки 20 вместо подсоса, например, при заболевании какой-либо доли вымени матери. При выпускании теленком соски 26 поилки 20 изо рта поилка 20 сама автоматически поворачивается соской 26 кверху, и содержимое поилки не выливается. Сосковая поилка 20 вставляется в съемный автоматический держатель 19, а держатель с поилкой в сборе своим «ласточкиным хвостом» – в пазы кронштейна 18, закрепленного на передней стенке 2, и присутствие персонала все время выпойки не требуется. Для защиты нежной кожи на суставах теленка передняя часть 16 пола полубокса выполняется из мягкого материала, например из резины, а решетка 17 в задней части полубокса выполняется, например, с полихлорвиниловым покрытием. Экскременты теленка удаляются гидросмывом по трубе 27. Боковой ограничитель стойла коровы 9 расположен достаточно высоко и не мешает теленку подходить к вымени коровы. Теленок может лизать переднюю стенку 2 и сплошной пол 16 полубокса 11, но они предварительно должны быть вычищены, продезинфицированы и не могут быть источником инфекции. Совместное содержание телят с коровами целесообразно не менее четырех дней, это положительно сказывается на здоровье и продуктивности обоих животных [6].

Корова привязывается к скобе 5 кормушки обычной трехконцевой цепью, заходить в кормушку 3 передними ногами ей мешает затылочный ограничитель 4, задними ногами она стоит на решетке 10 навозоприемника, протаптывая ногами свои экскременты под решетку, и тем самым остается чистой, когда ложится отдыхать. Один раз в день персонал вытаскивает легкую сваренную из профиля решетку 10 с места установки и ручным скребком удаляет навоз из-под решетки, например, в кормонавозный проход 28. Во дворе на 200 коров рекомендуется иметь 4 родильных бокса, поэтому их целесообразно сдваивать, имея одну кормушку 3 и автопоилку 6, на чертеже показано. Небольшая высота ограждений 1, на уровне груди коров, например 1 м, позволяет уменьшить габариты родильного бокса до 2,2×2,4 м (размеры двух боксов в сухостойной группе). Сразу после дозированного подсоса теленком корову поддаивают доильным аппаратом в ведро. При беспривязном содержании коров уводят из родильного бокса через 7-10 дней после отела, пока не спадет отек и придет в норму вымя, когда ее можно будет кормить как всех коров раздойной группы [7, с 225-226].

Изобретение позволяет организовывать растелы коров и подсосное содержание новорожденных телят в родильных боксах с минимумом затрат труда, с обеспечением здоровья и будущей продуктивности обоих животных.

Источники информации

1. Клейменов Н.И. и др. Системы выращивания крупного рогатого скота. М., 1989.

2. Бондарев Г. и др. О выращивании телят в молозивный период. Ж. «Молочное и мясное скотоводство», 1979, 9.

3. В.С.Шипилов, В.Г.Зароза, В.П.Карев. Родильное отделение и профилакторий на молочной ферме. Ж. «Животноводство», 1986, 8.

4 Бокс для содержания коров и новорожденных телят (его варианты). RU 2129778 С1, 6 А01К 1/00, 05.10.1999.

5. С.В.Ботвиник и др. Реконструкция ферм крупного рогатого скота. М., 1987.

6. Н.Сударев. Подсосное выпаивание молозива и оптимальный период содержания телят с матерями. Ж. «Молочное и мясное скотоводство», 2002, 4.

7. Г.А.Богданов. Кормление сельскохозяйственных животных. М., 1990.

Формула изобретения

1. Бокс родильный для коров, содержащий переднюю стенку, кормушку, автопоилку розетку или вакуумпровод для доильного аппарата, и полубокс для содержания новорожденного теленка, отличающийся тем, что ограждения бокса низкие и разборные, бокс снабжен шарнирными боковыми ограничителями стойла и полубокса, причем в полубоксе установлен кронштейн для съемного автоматического держателя сосковой поилки.

2. Бокс по п.1, отличающийся тем, что имеются затылочный ограничитель у кормушки, скобы и привязи с вертлюгами для коровы и теленка, и навозоприемники с решетками под их ногами.

РИСУНКИ
