(21), (22) Заявка: 2008116445/09, 29.04.2008
(24) Дата начала отсчета срока действия патента:
29.04.2008
(46) Опубликовано: 20.11.2009
(15) Информация о коррекции:
Версия коррекции № 1 (]f( t) и результирующая сумма ±[S ] в формате позиционно-знаковой системы счисления, два регистра встречного сдвига, две структуры логических элементов И, логический элемент И, устройство памяти. 1 ил.

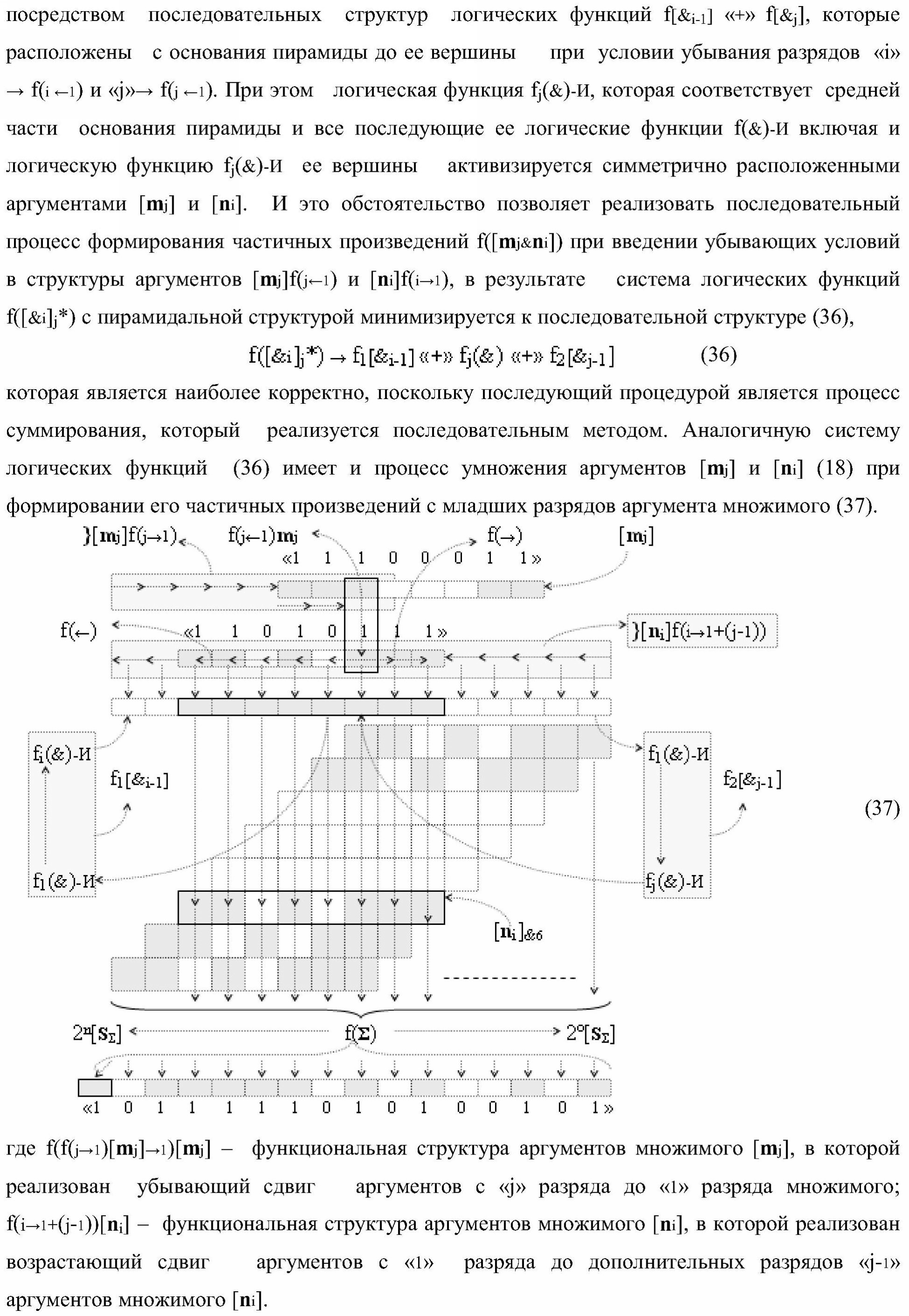

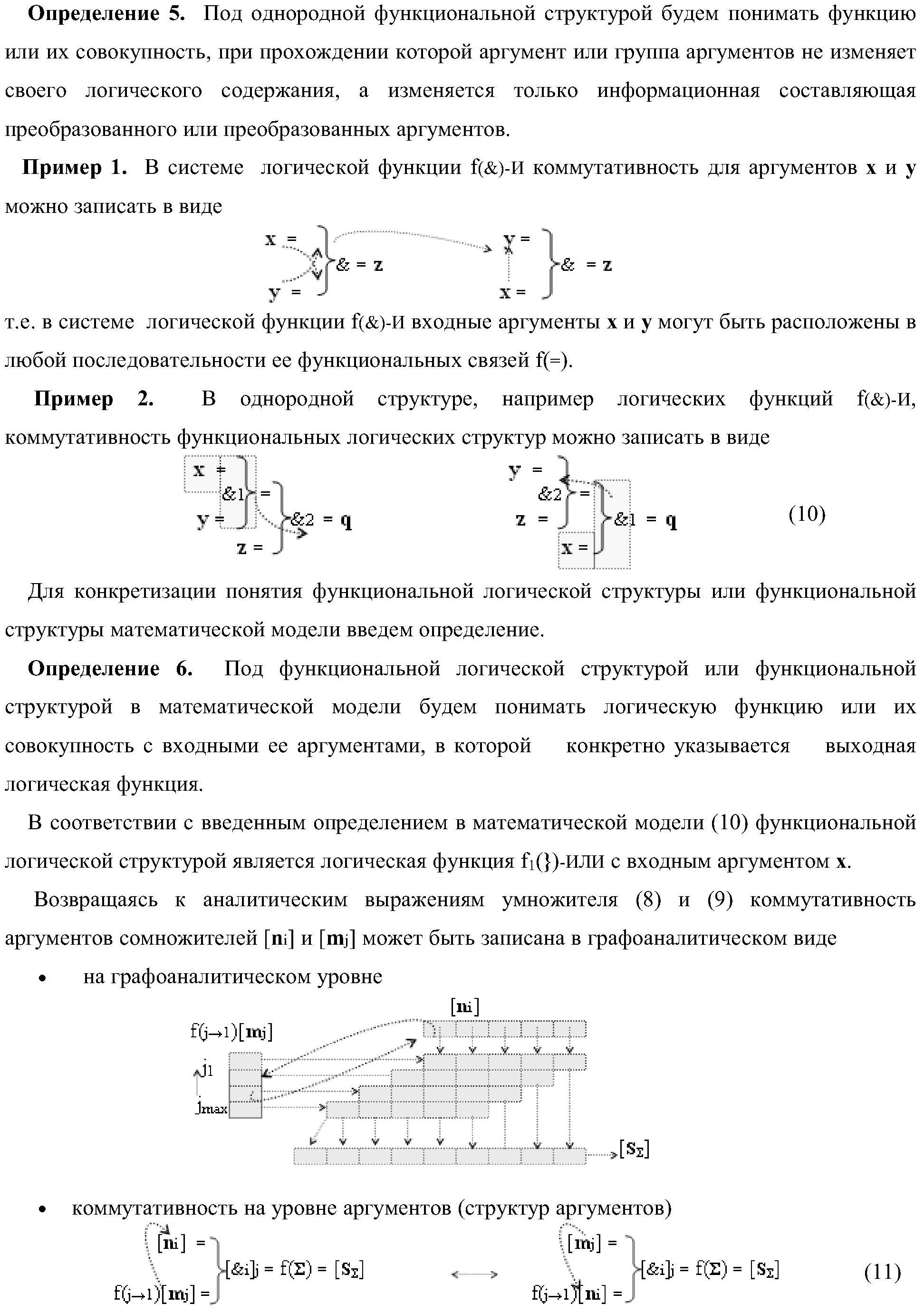

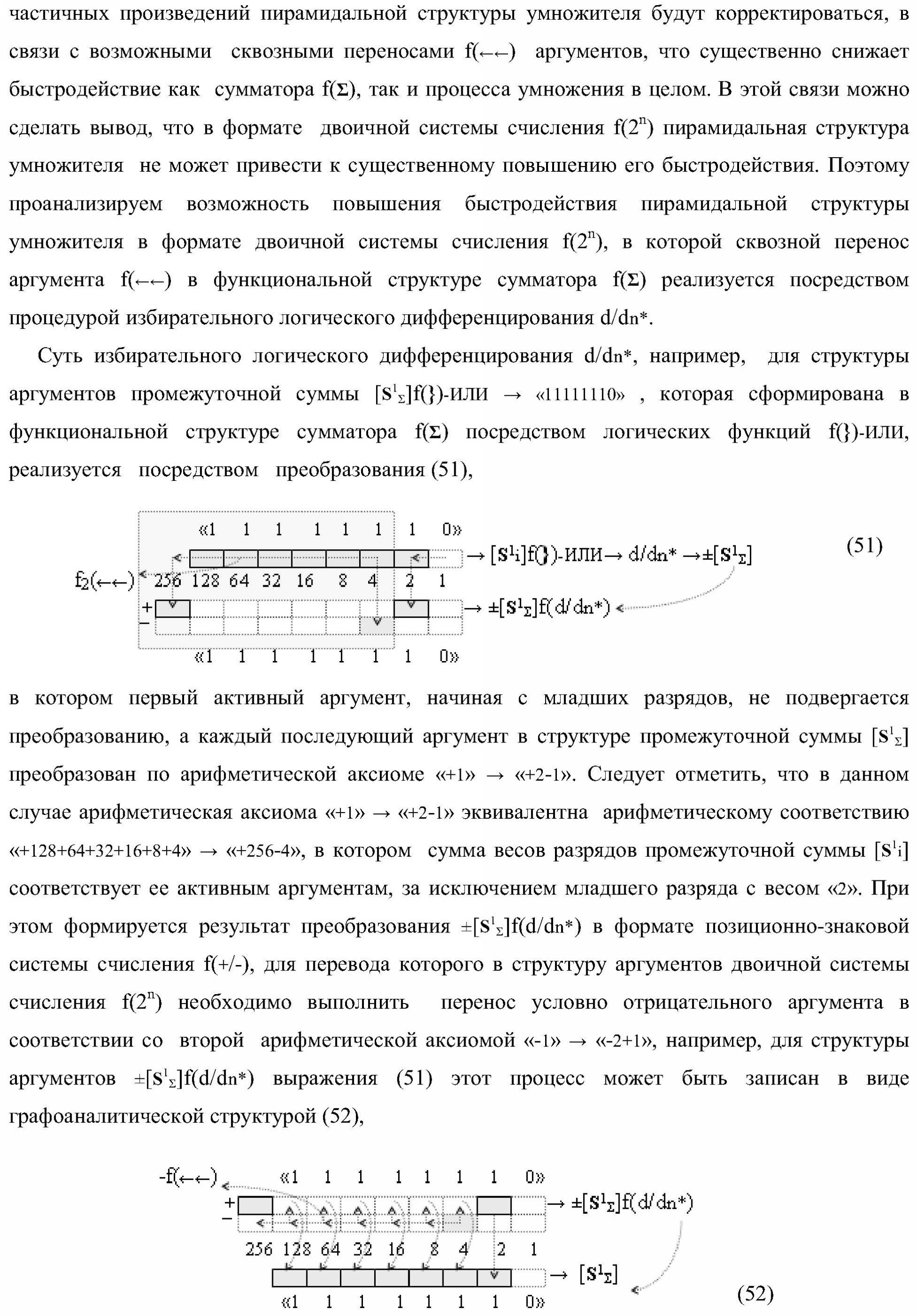

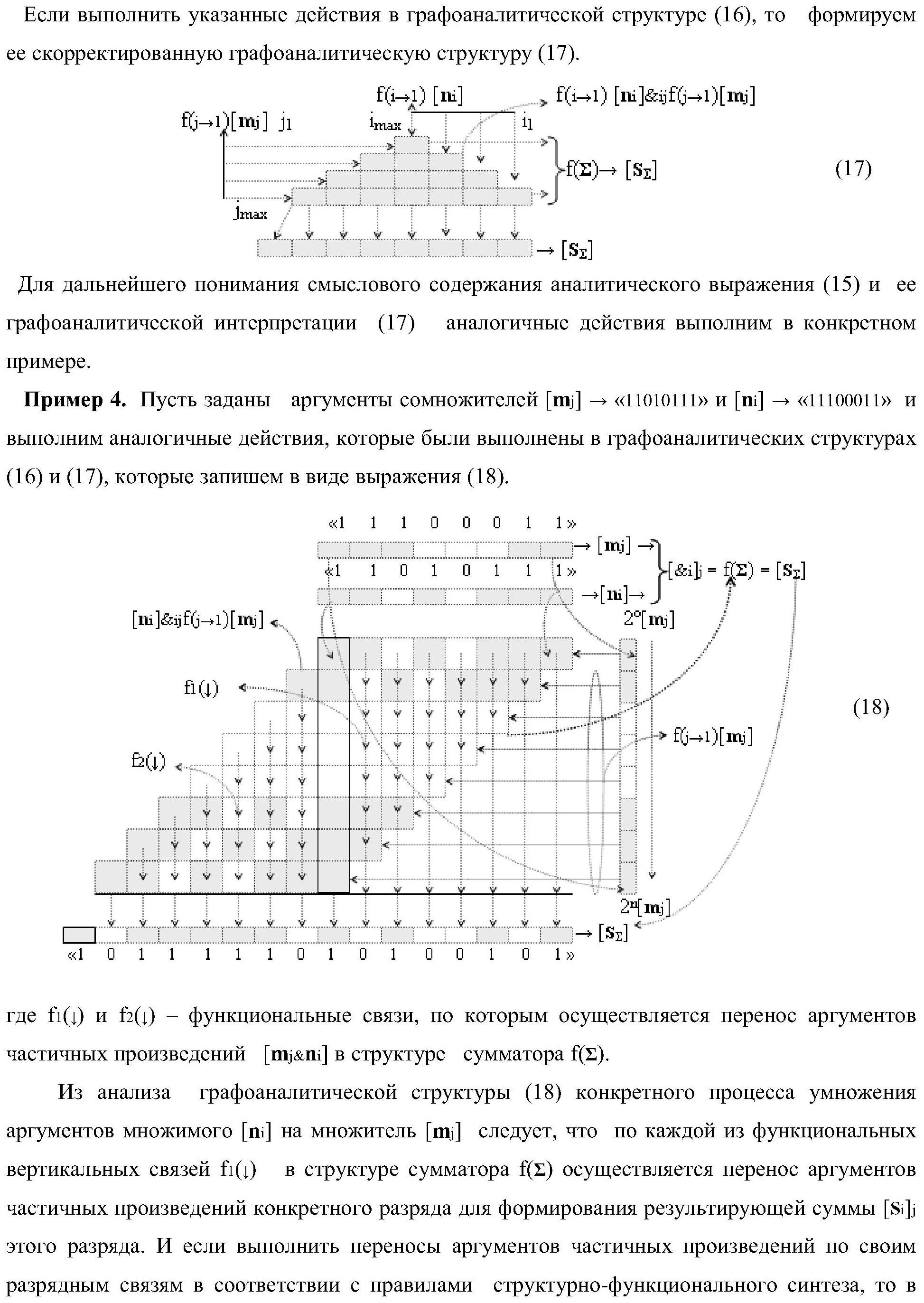

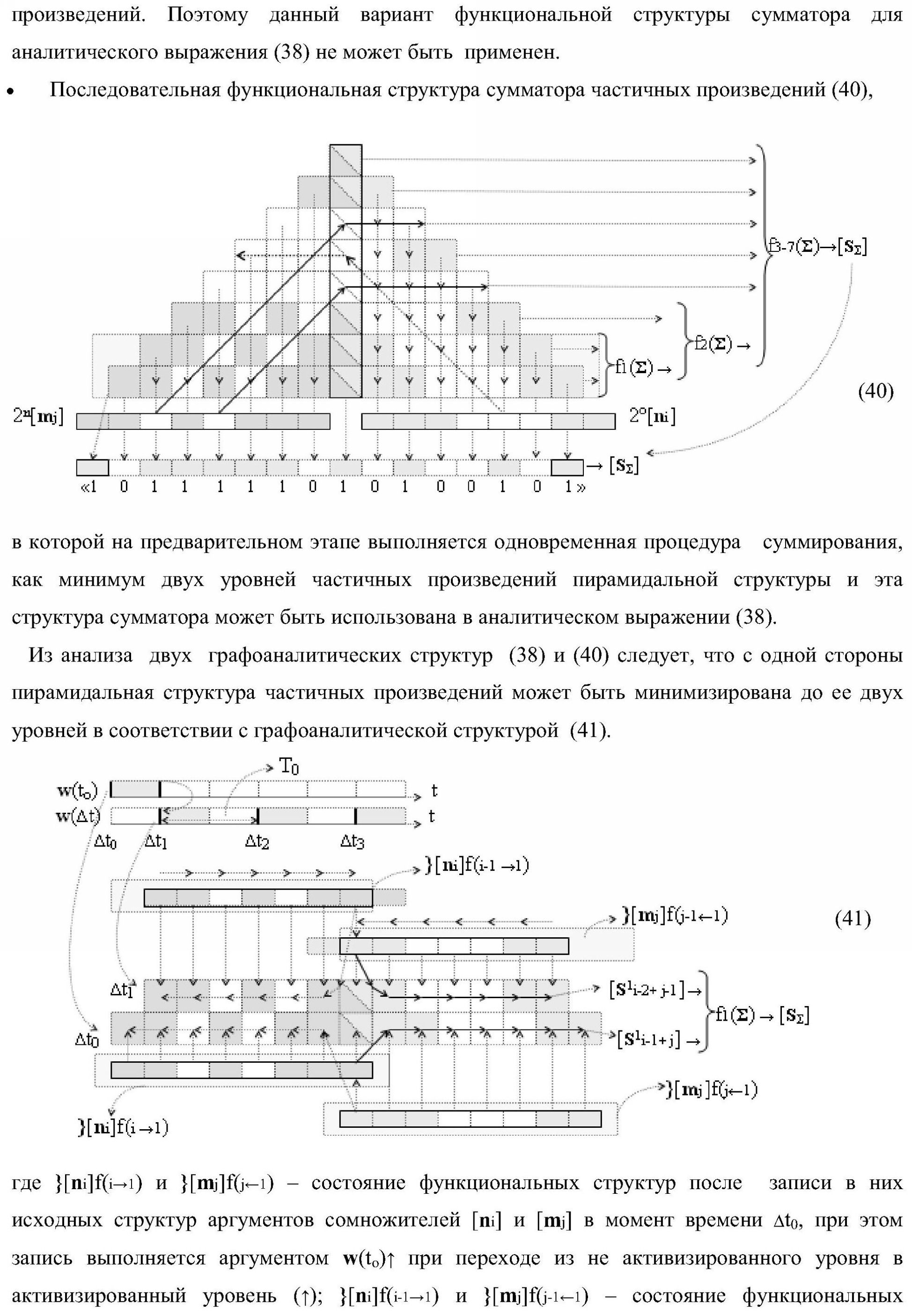

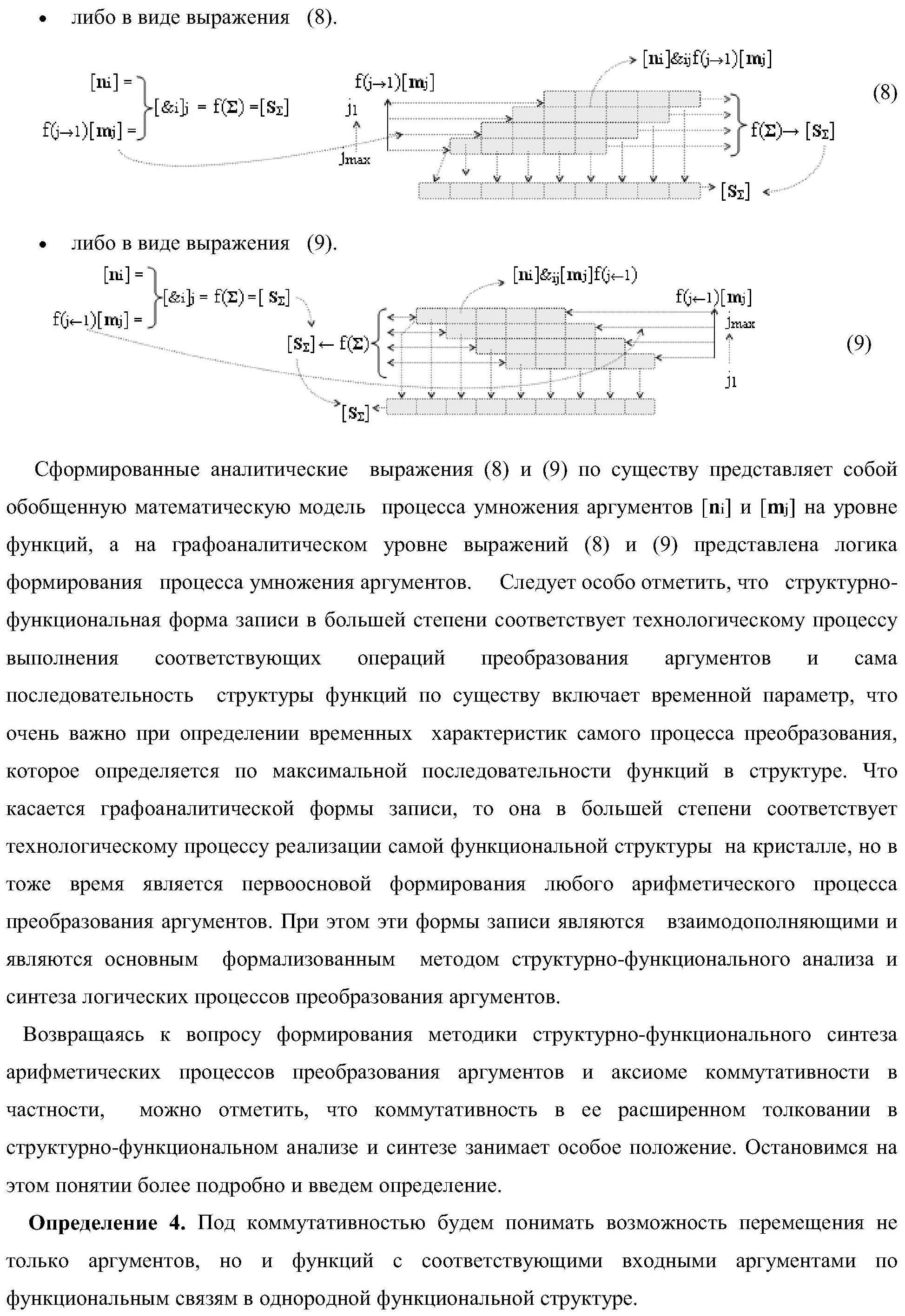

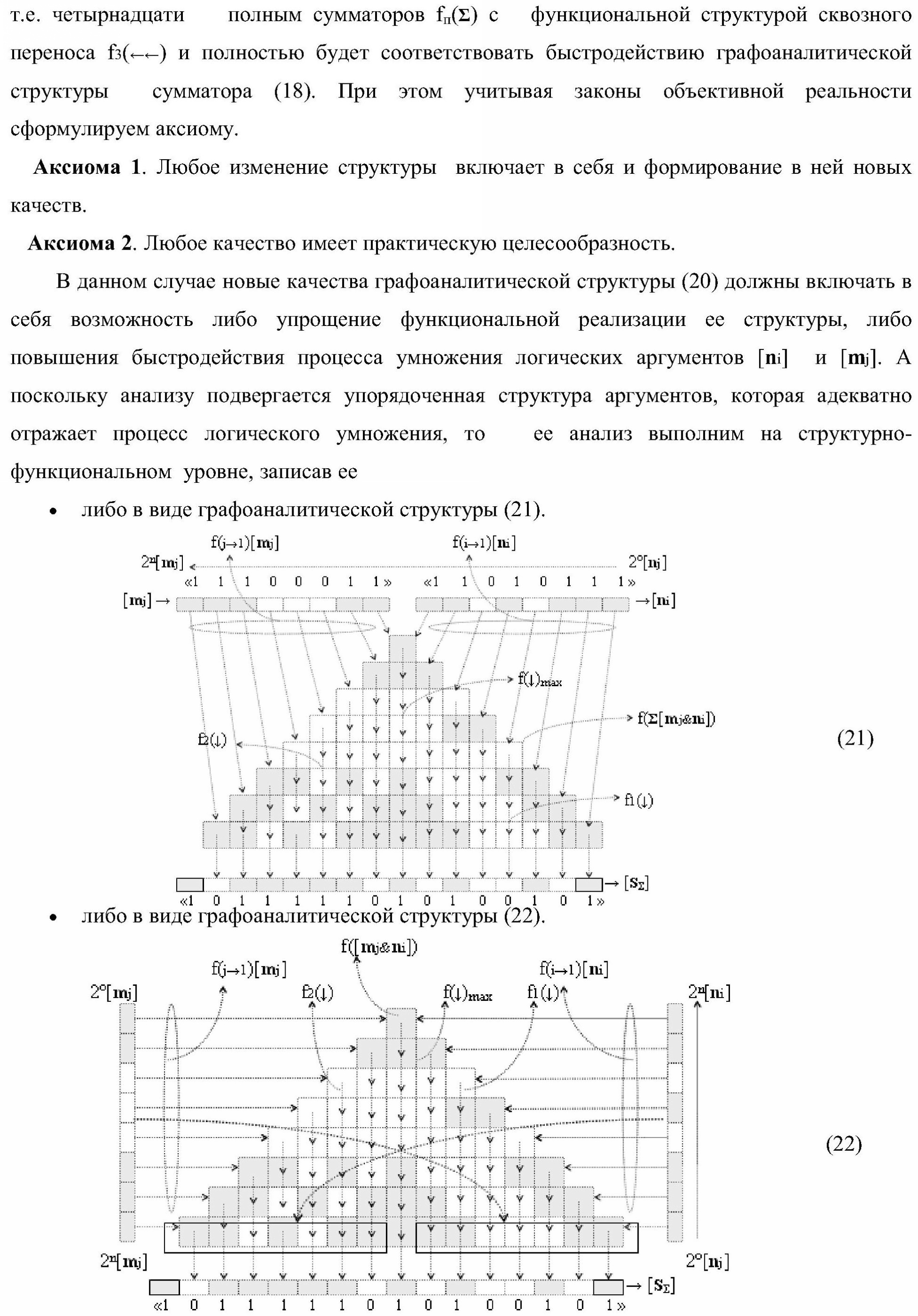

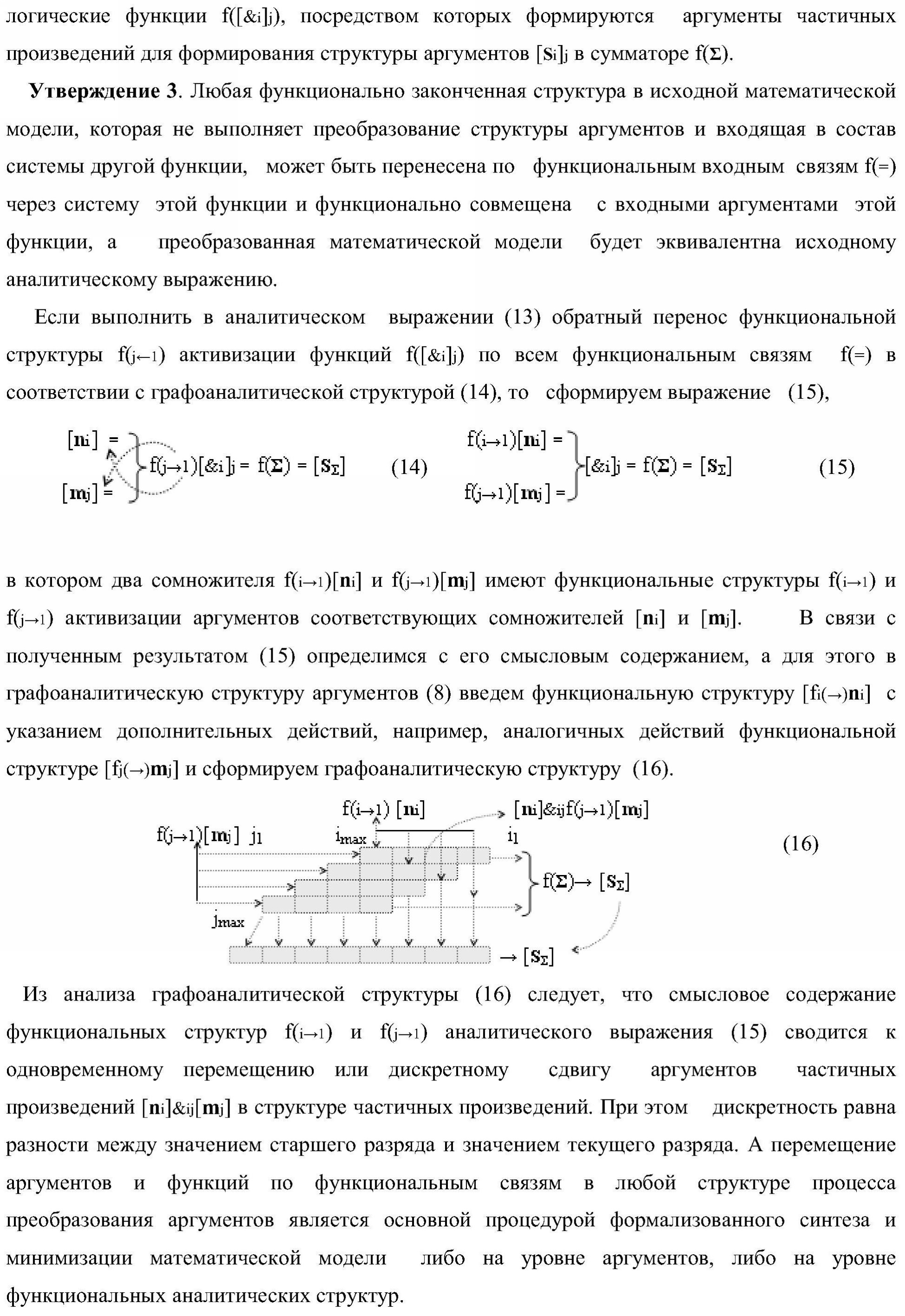

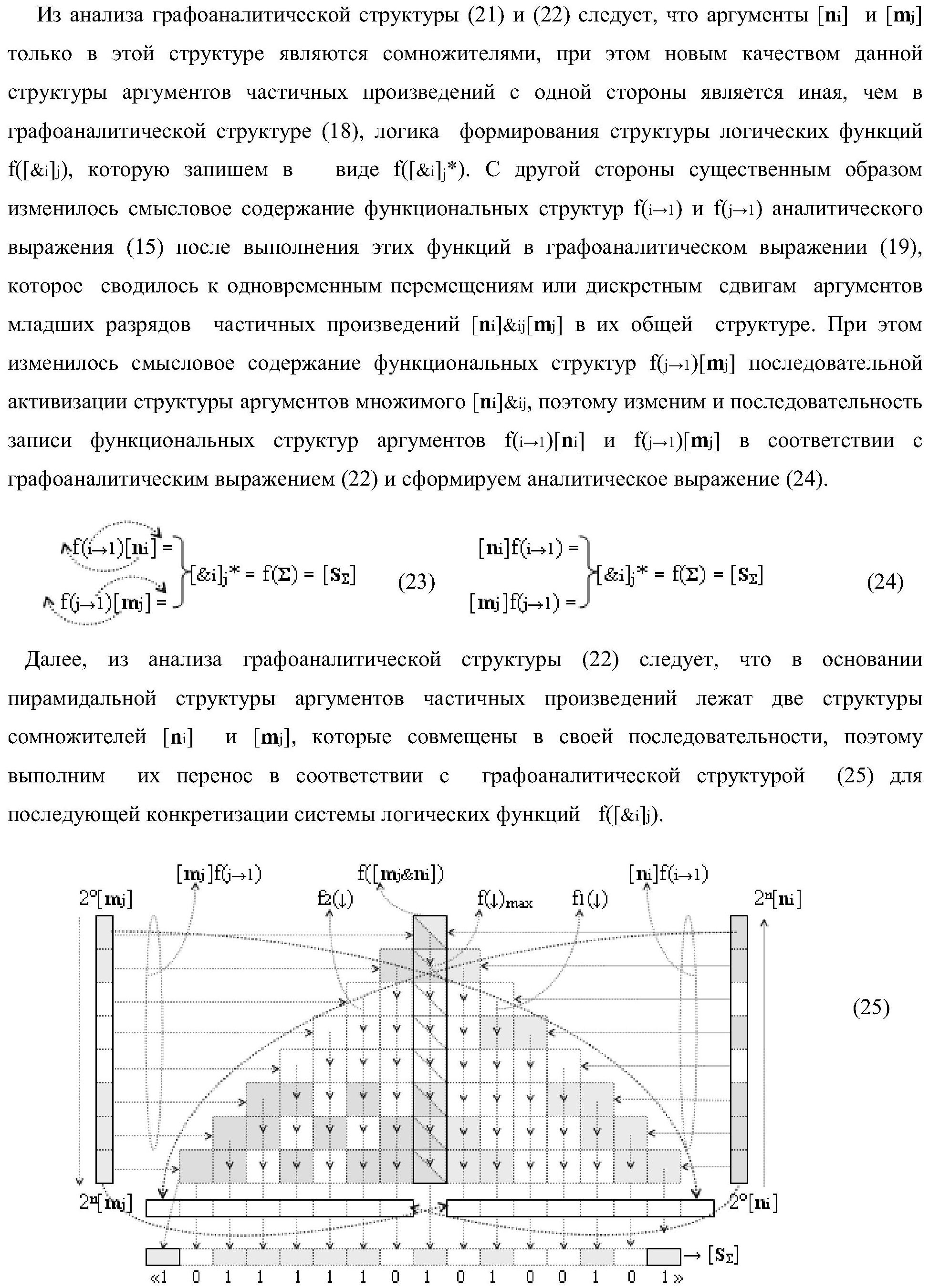

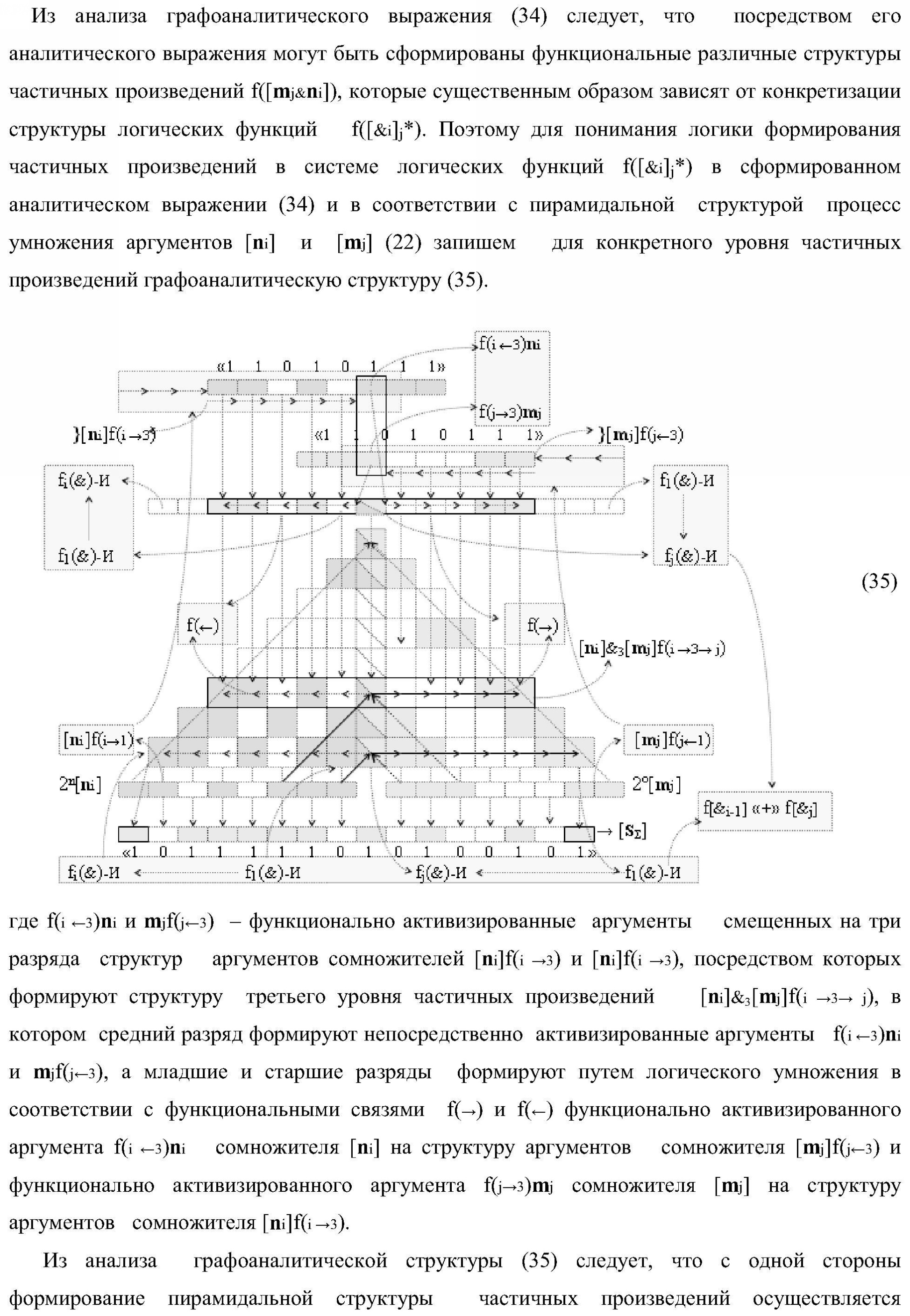

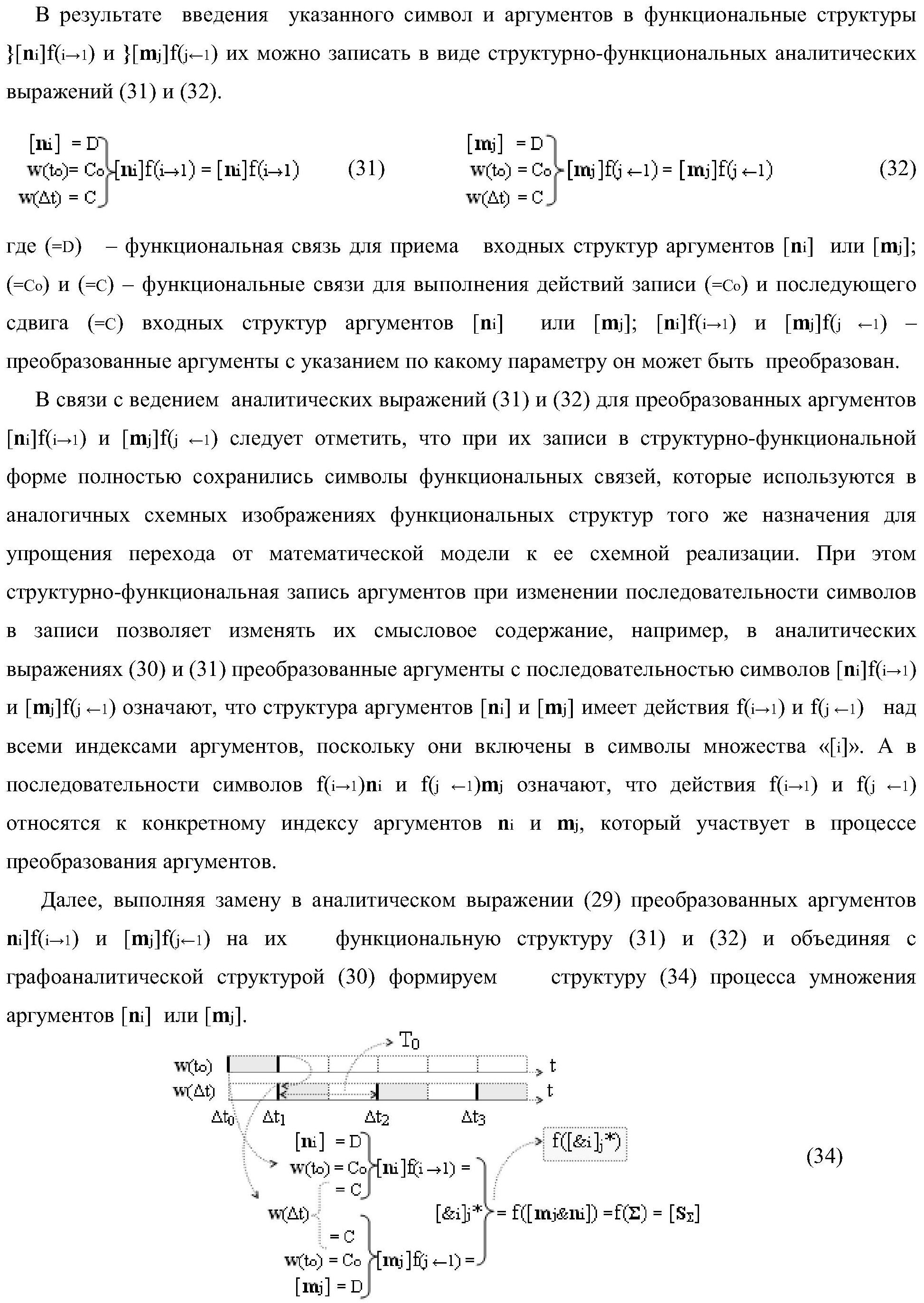

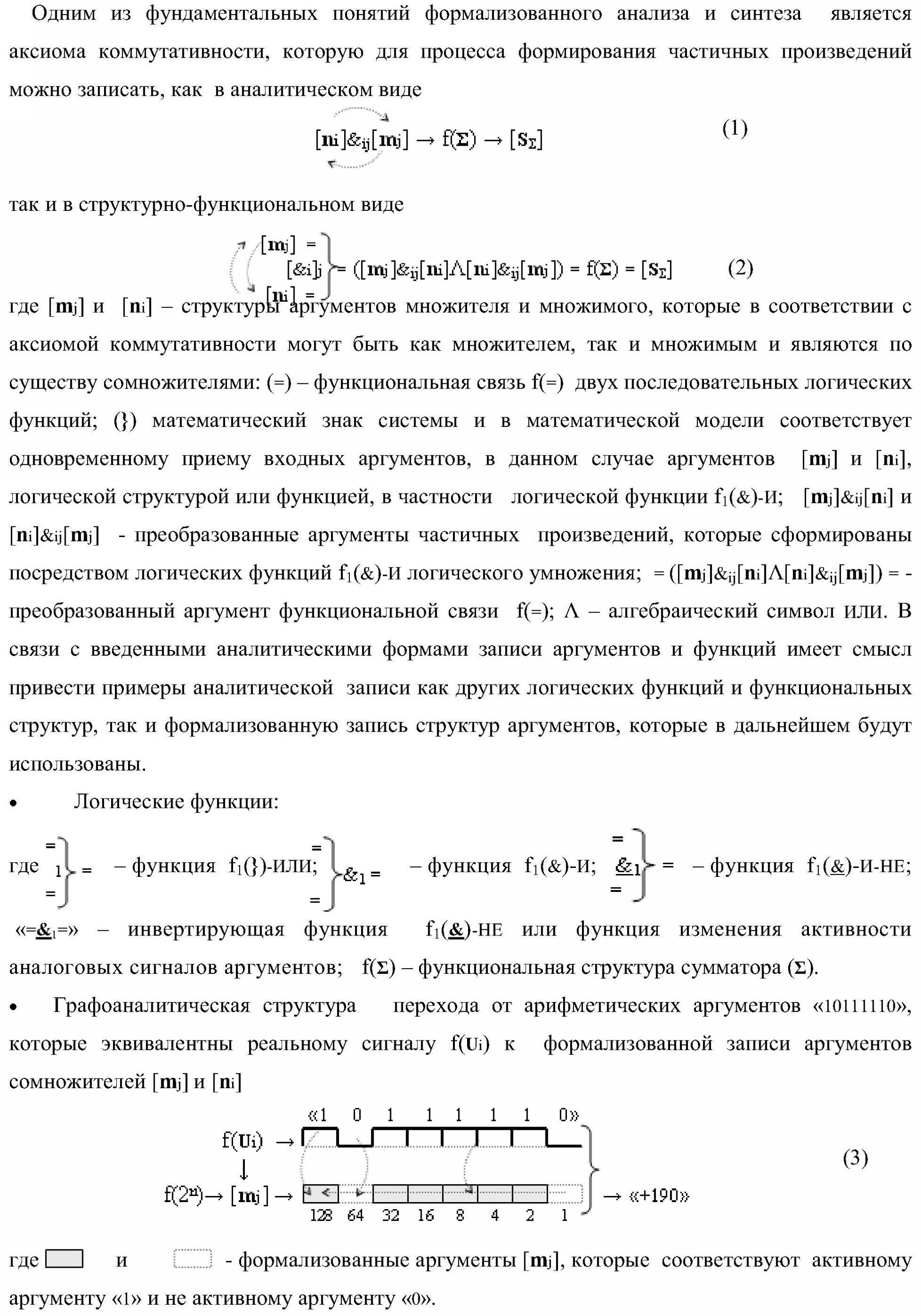

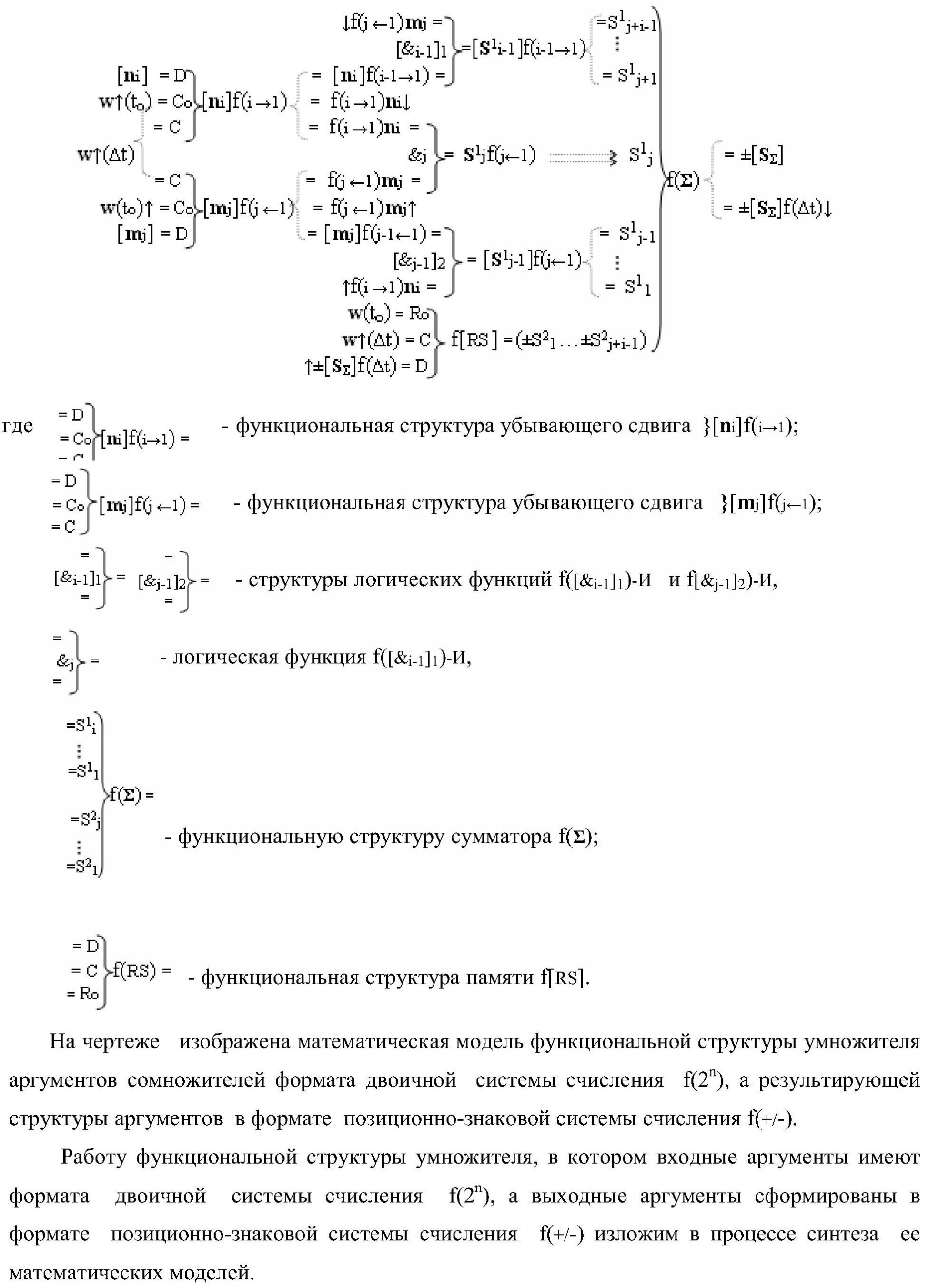

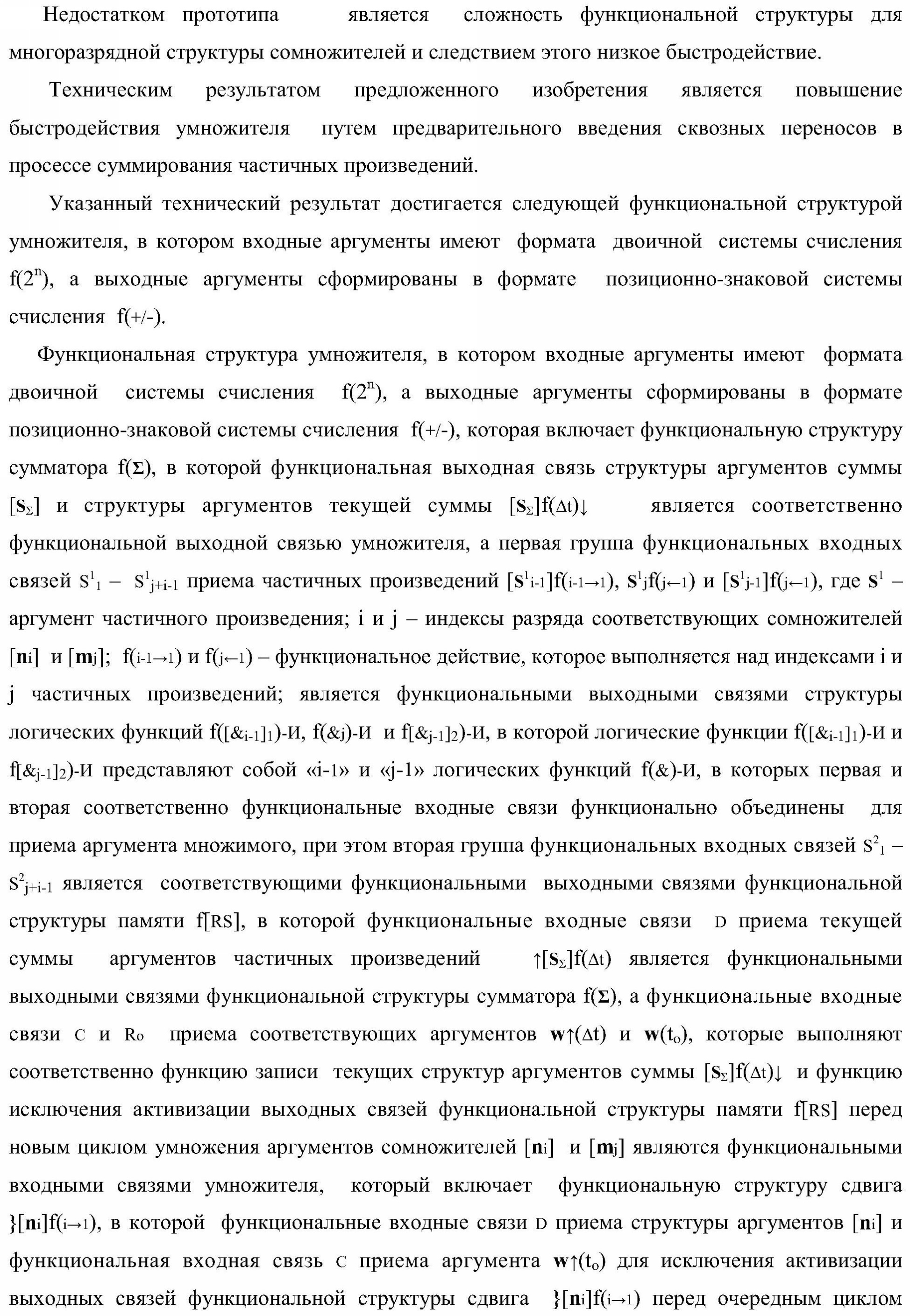

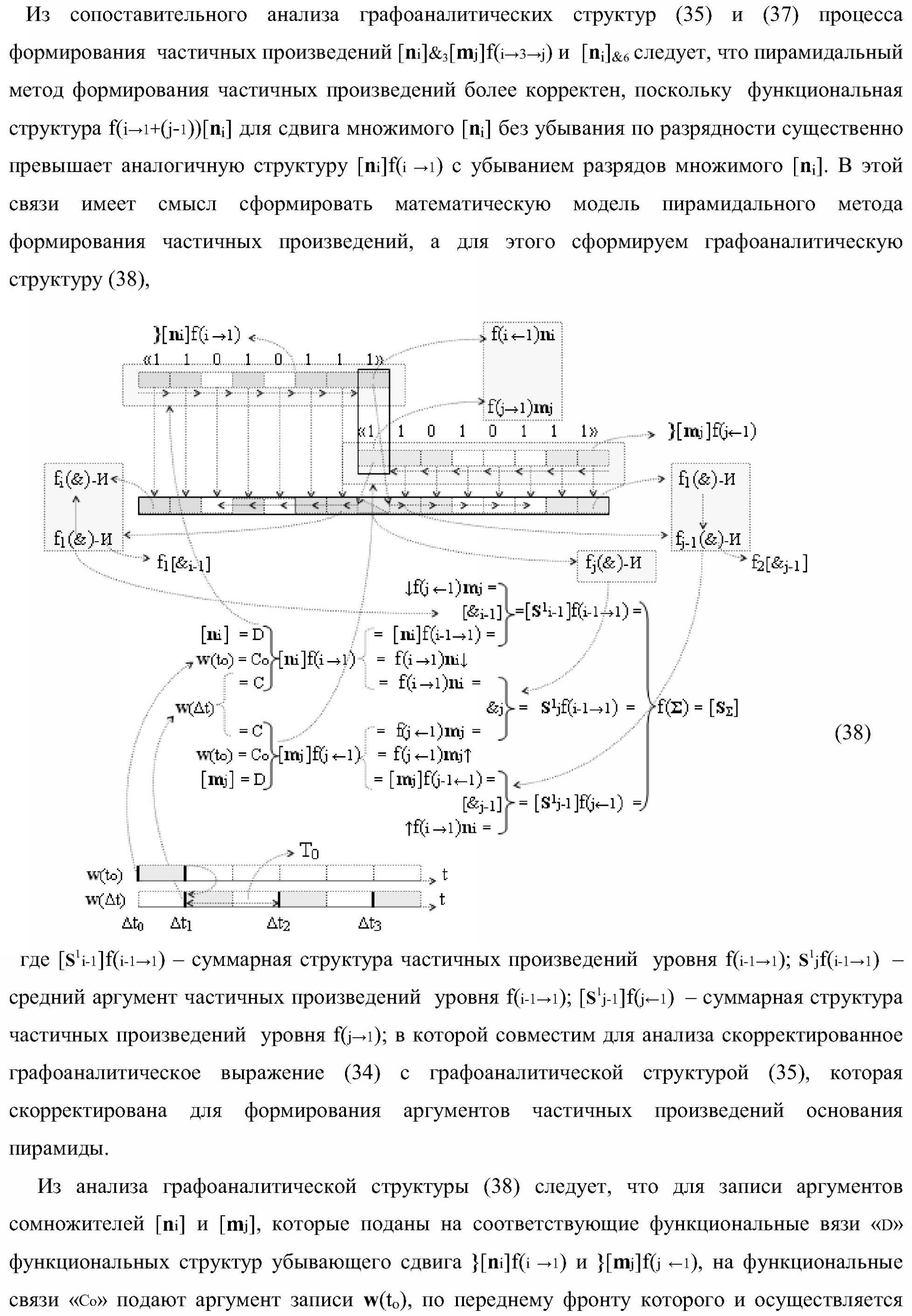

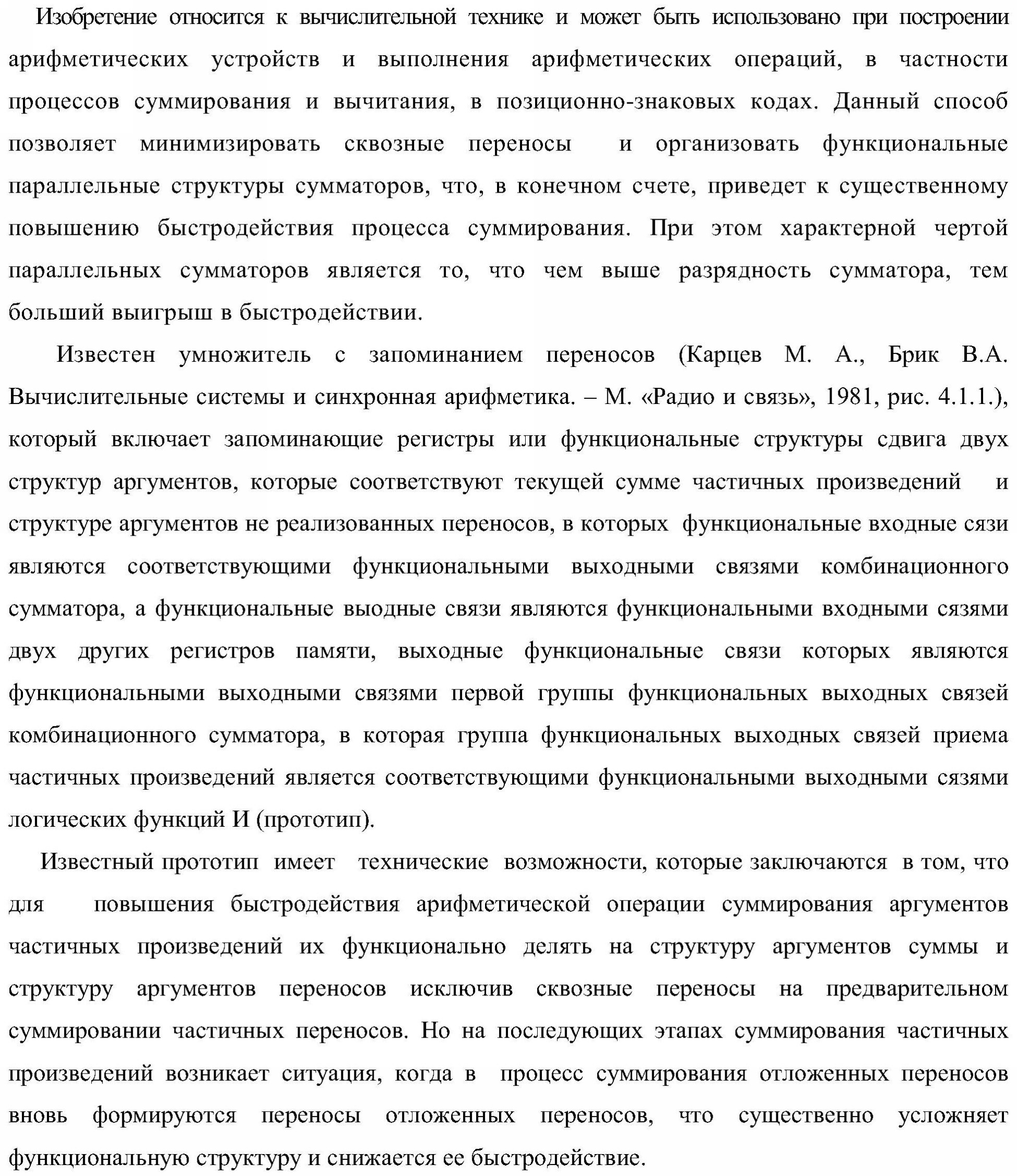

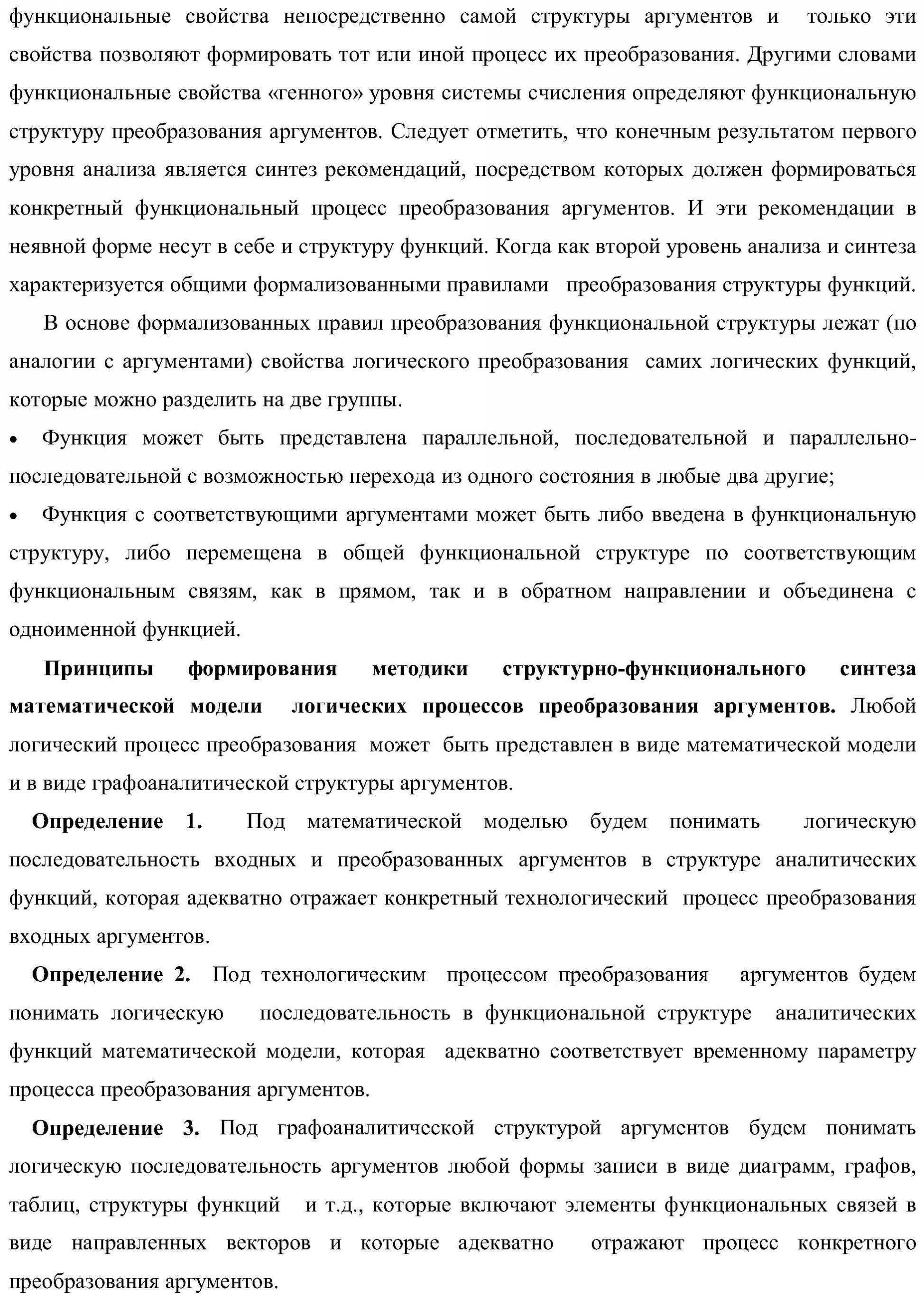

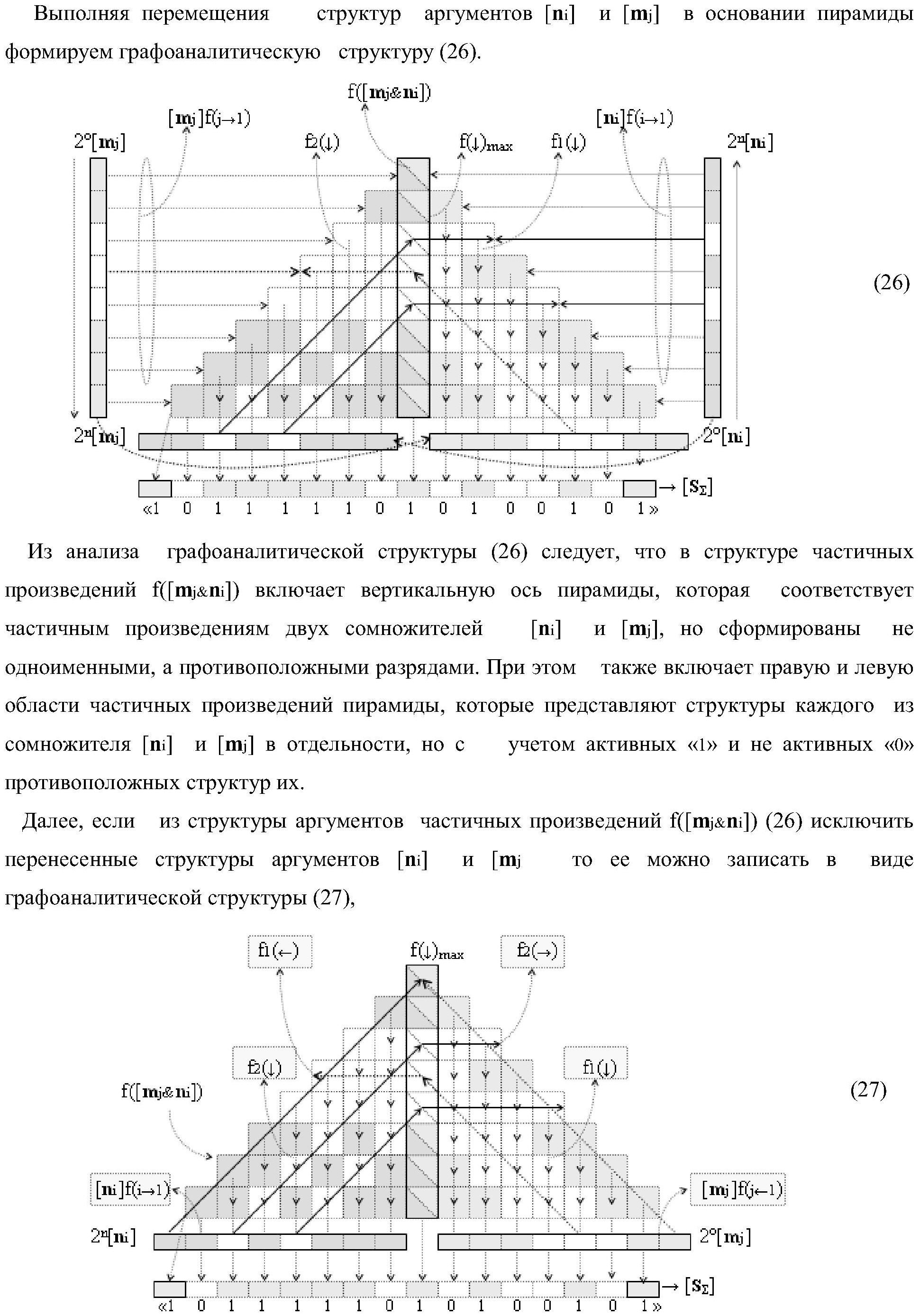

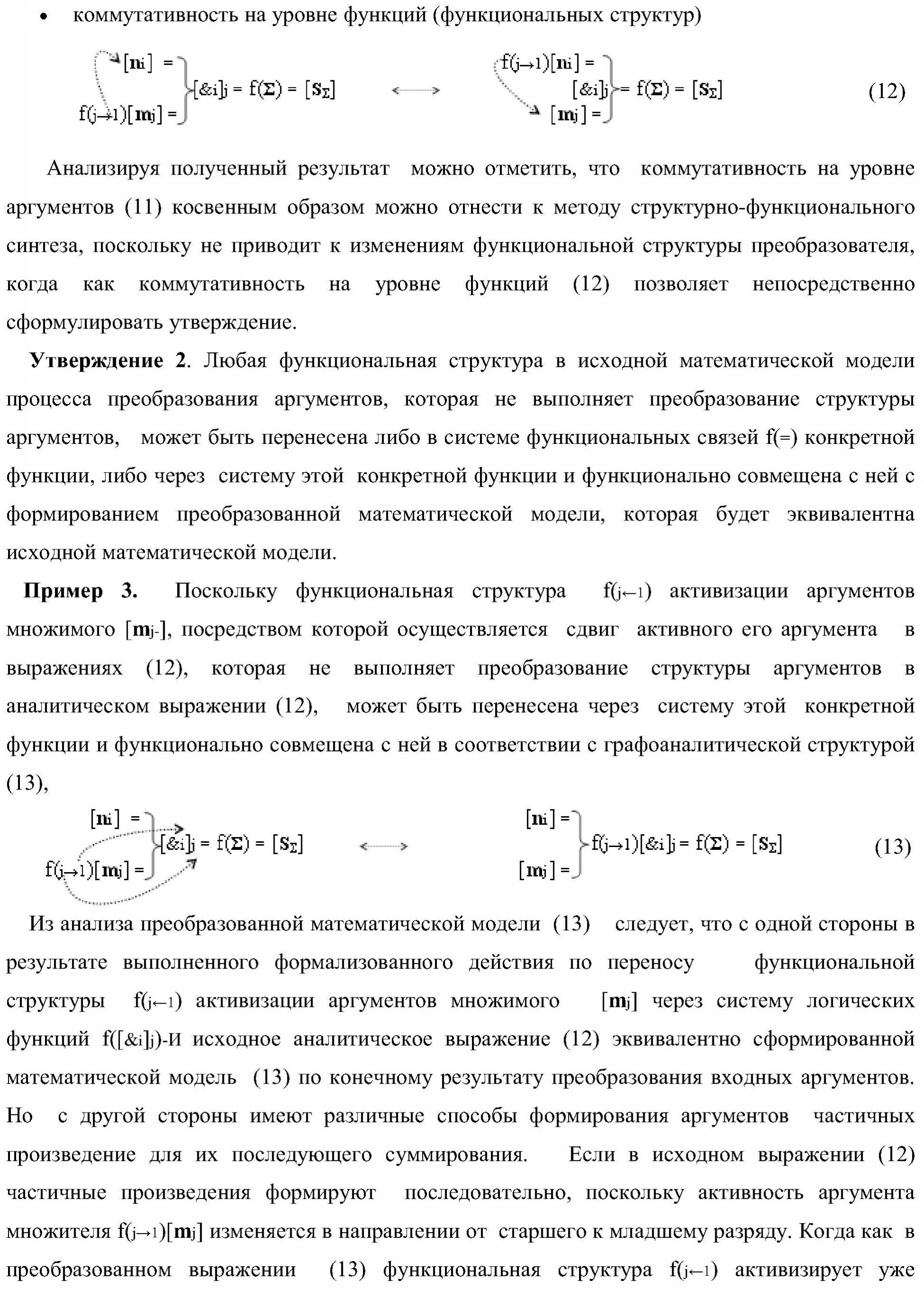

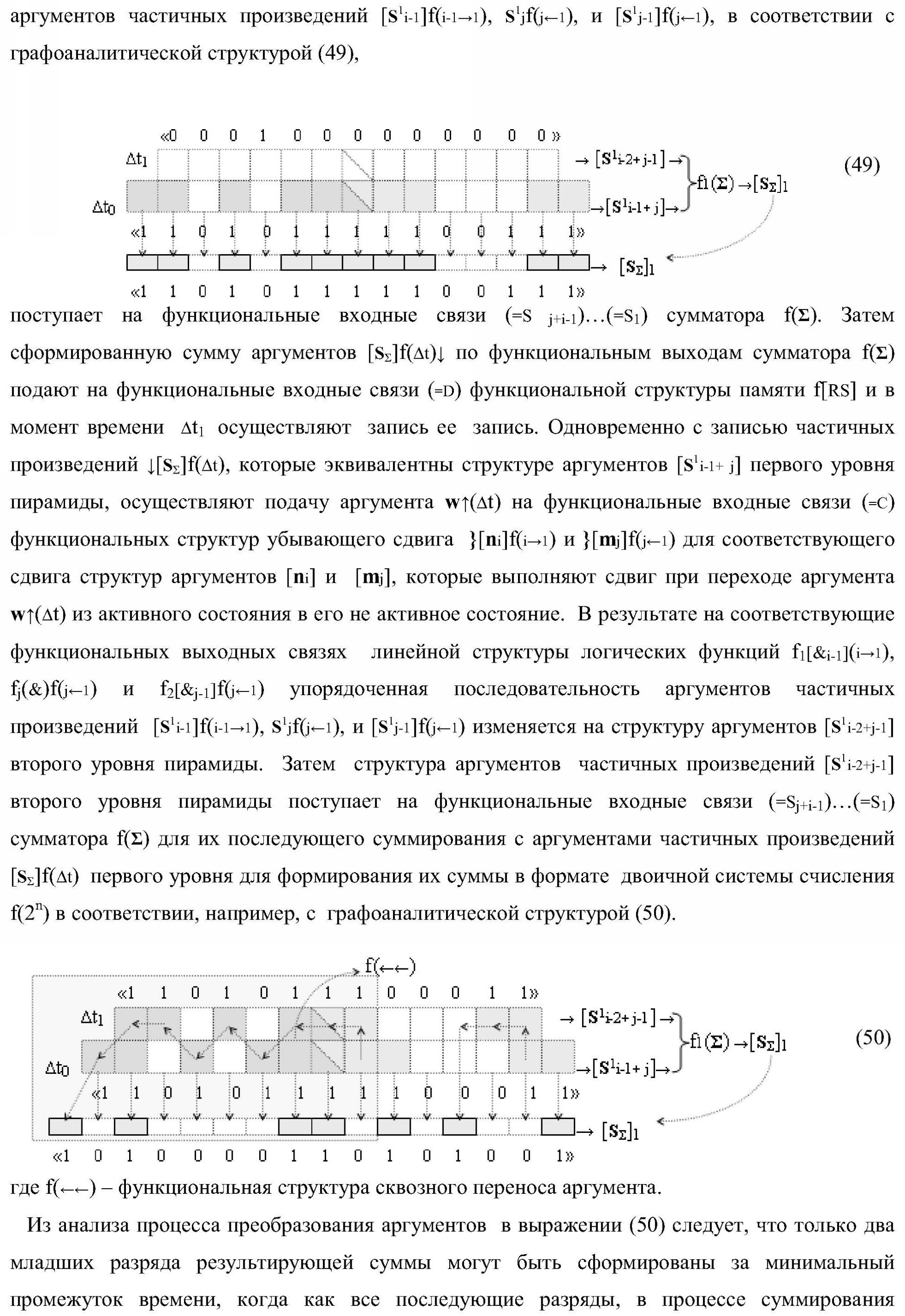

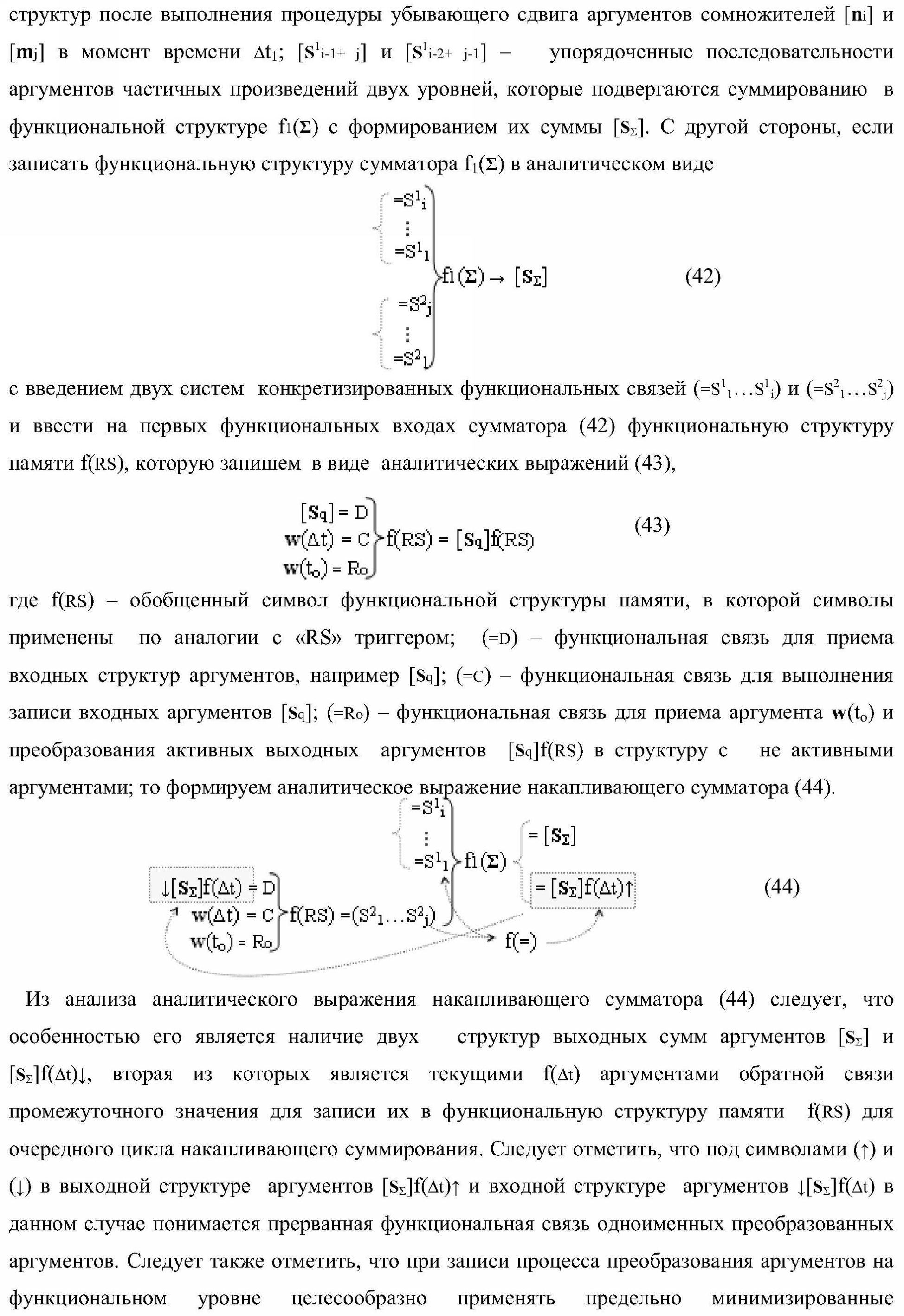

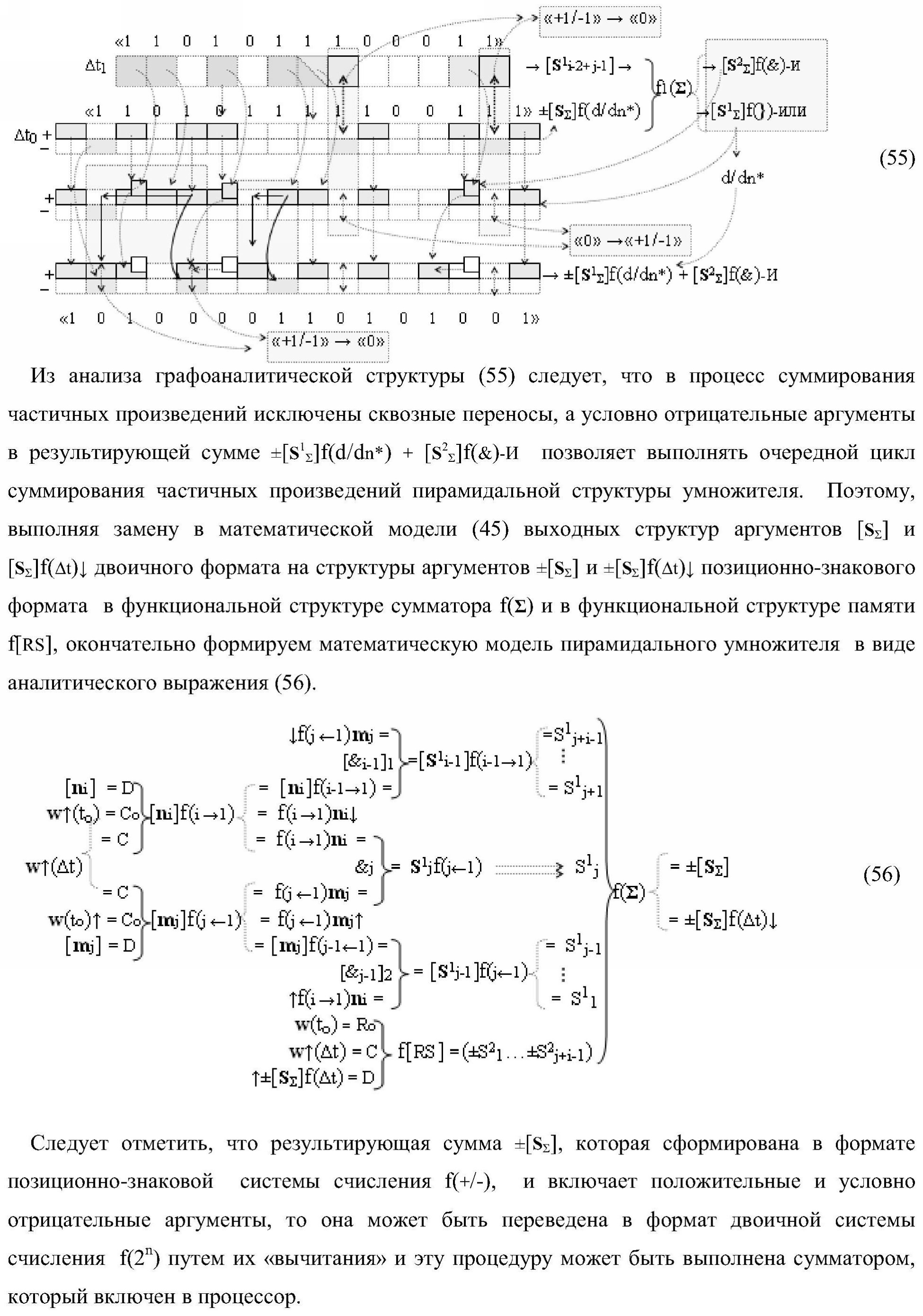

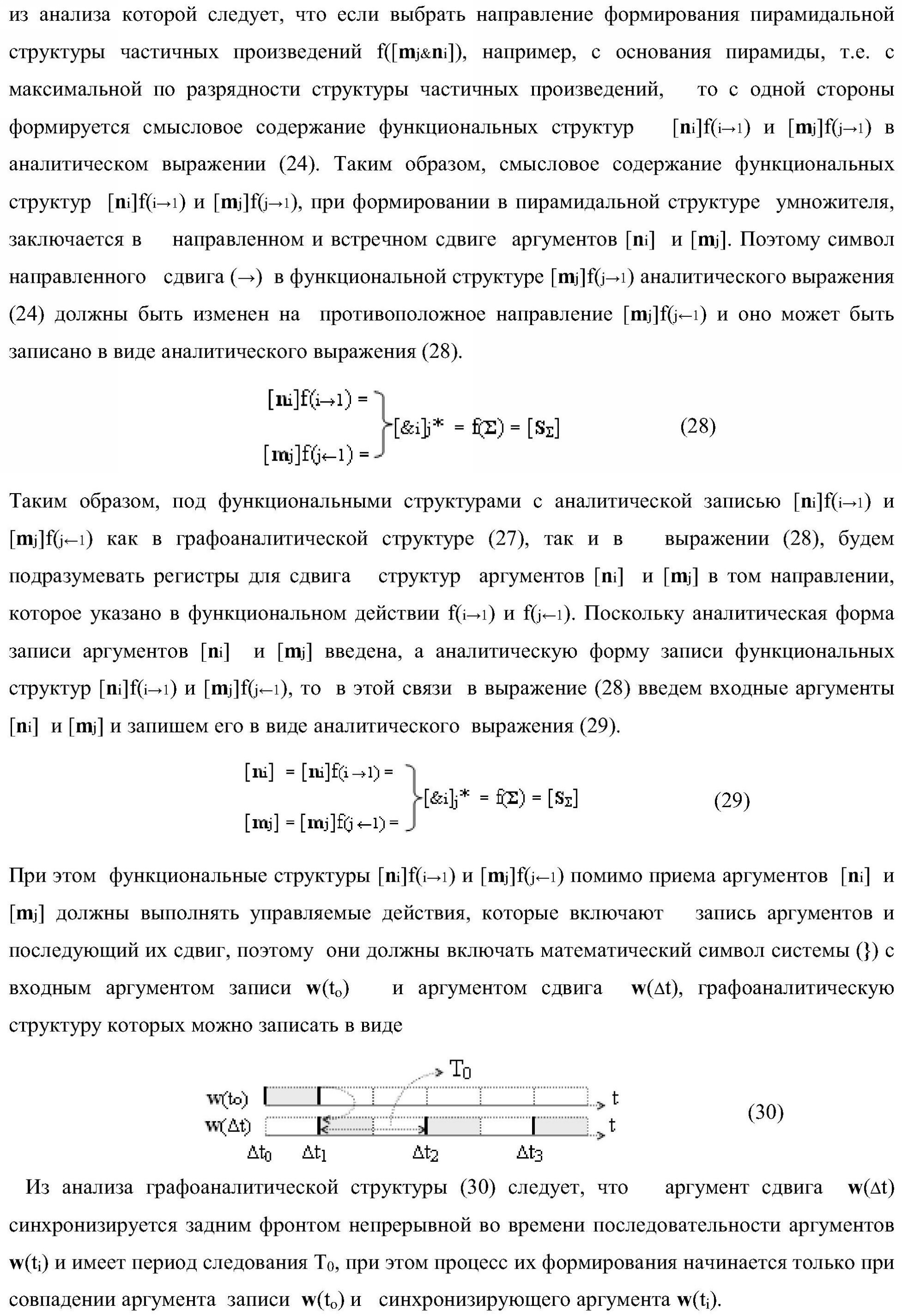

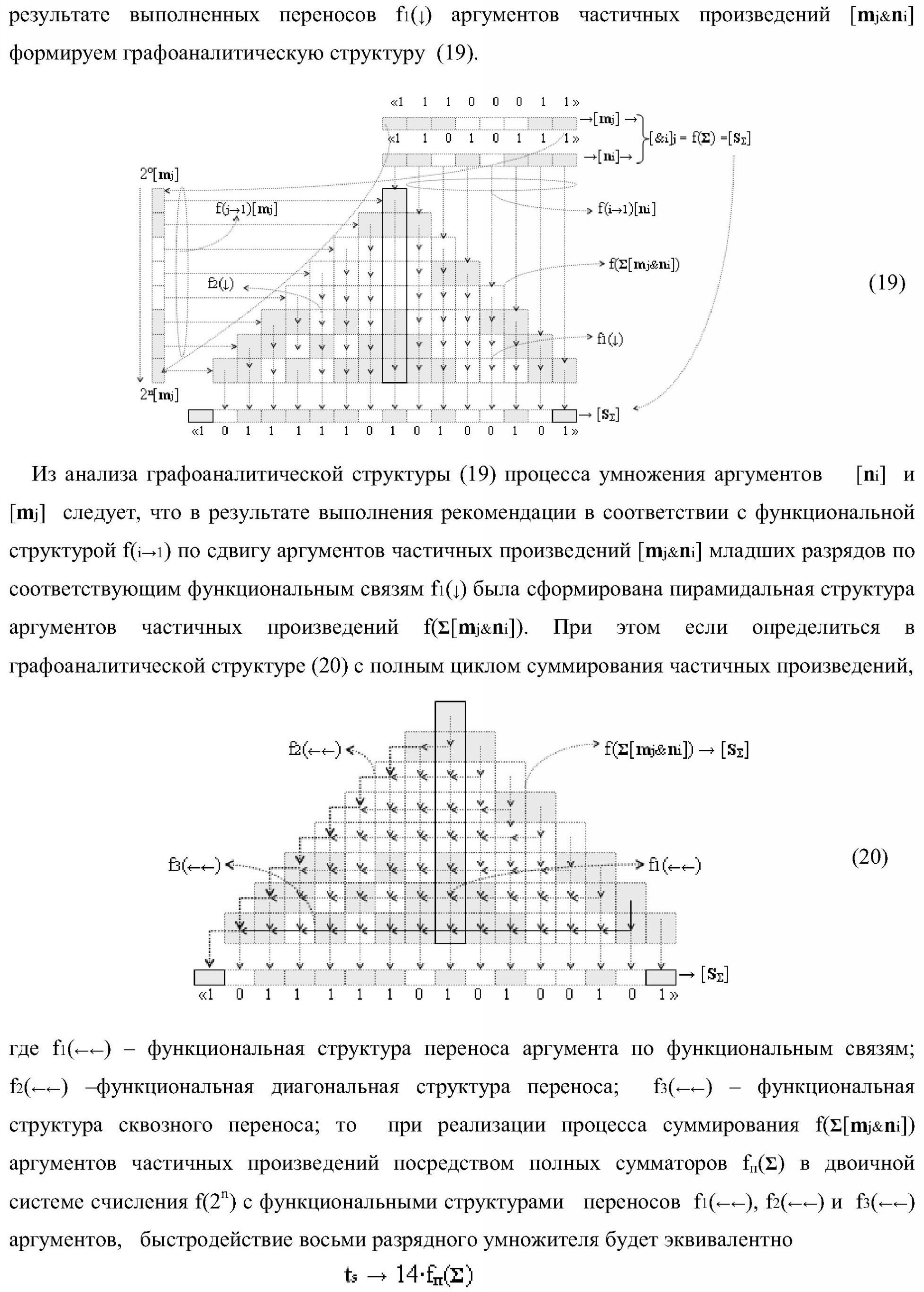

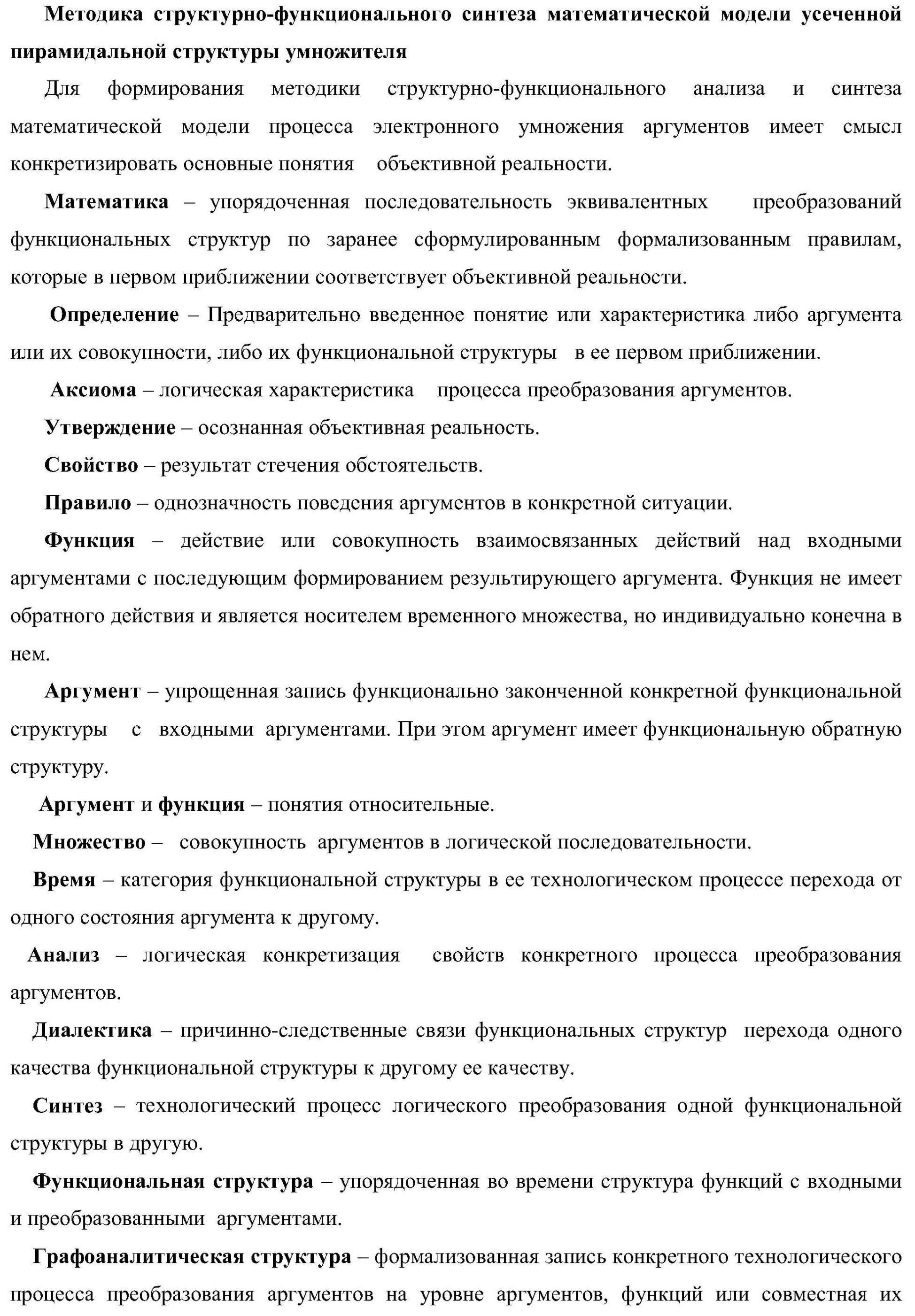

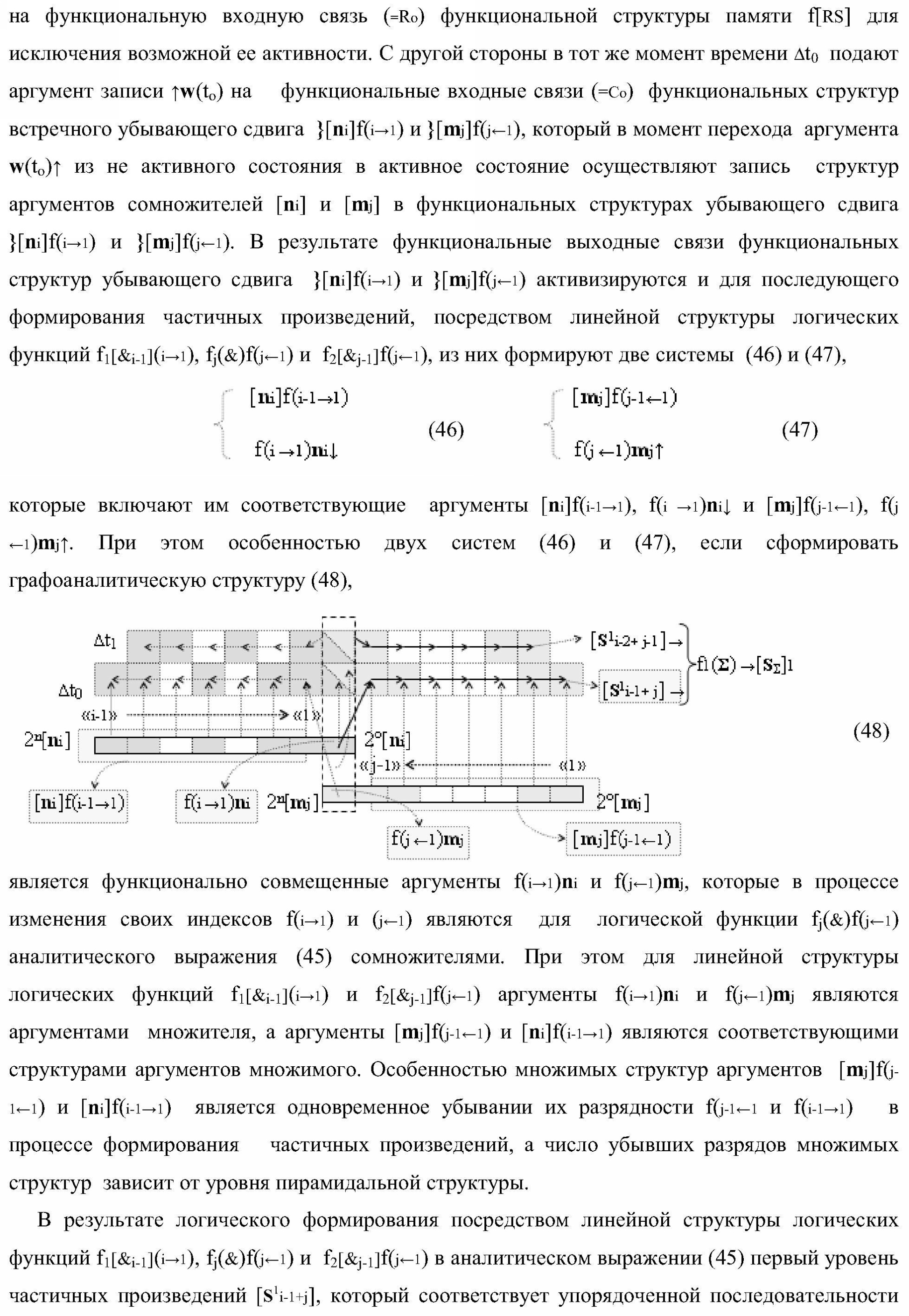

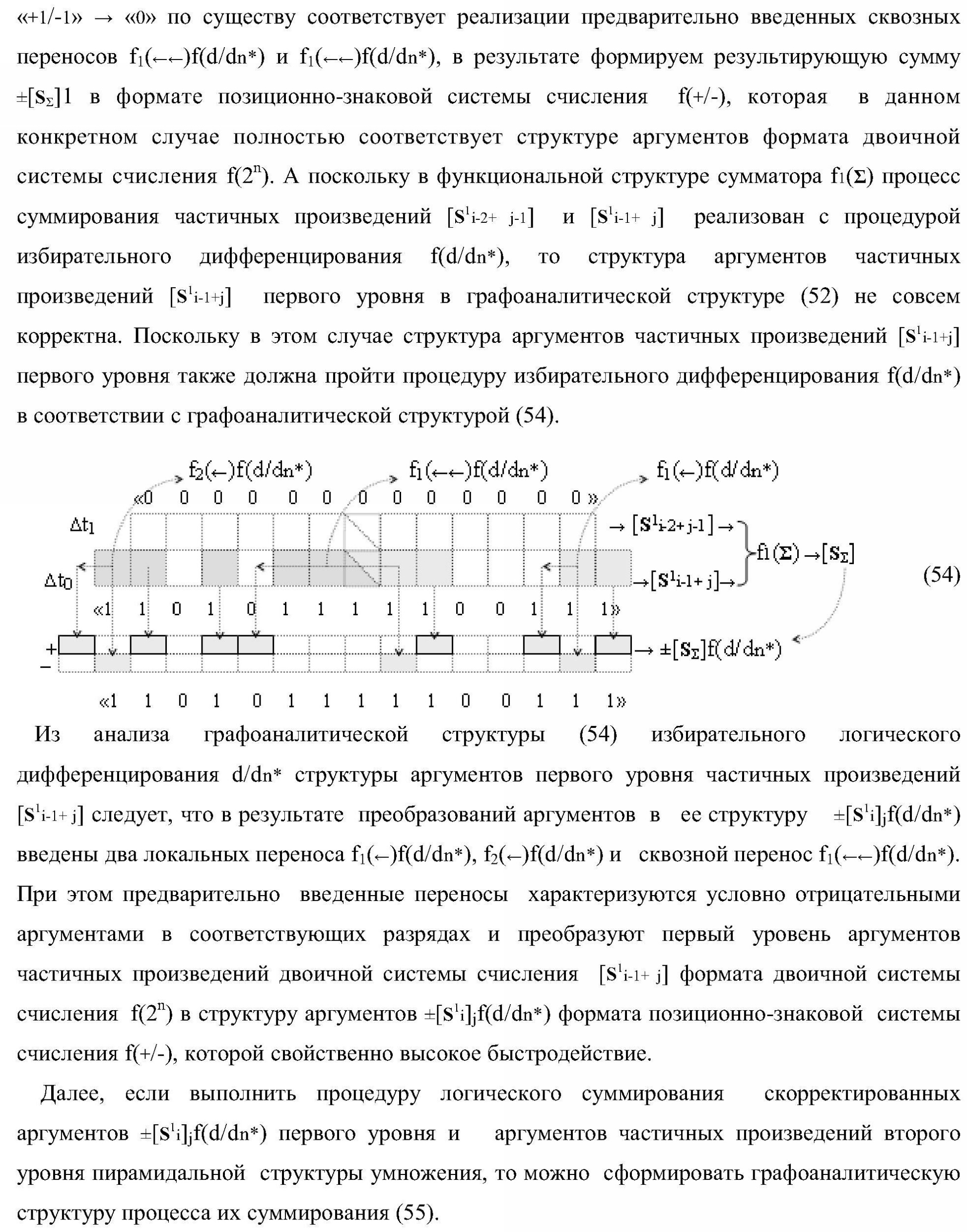

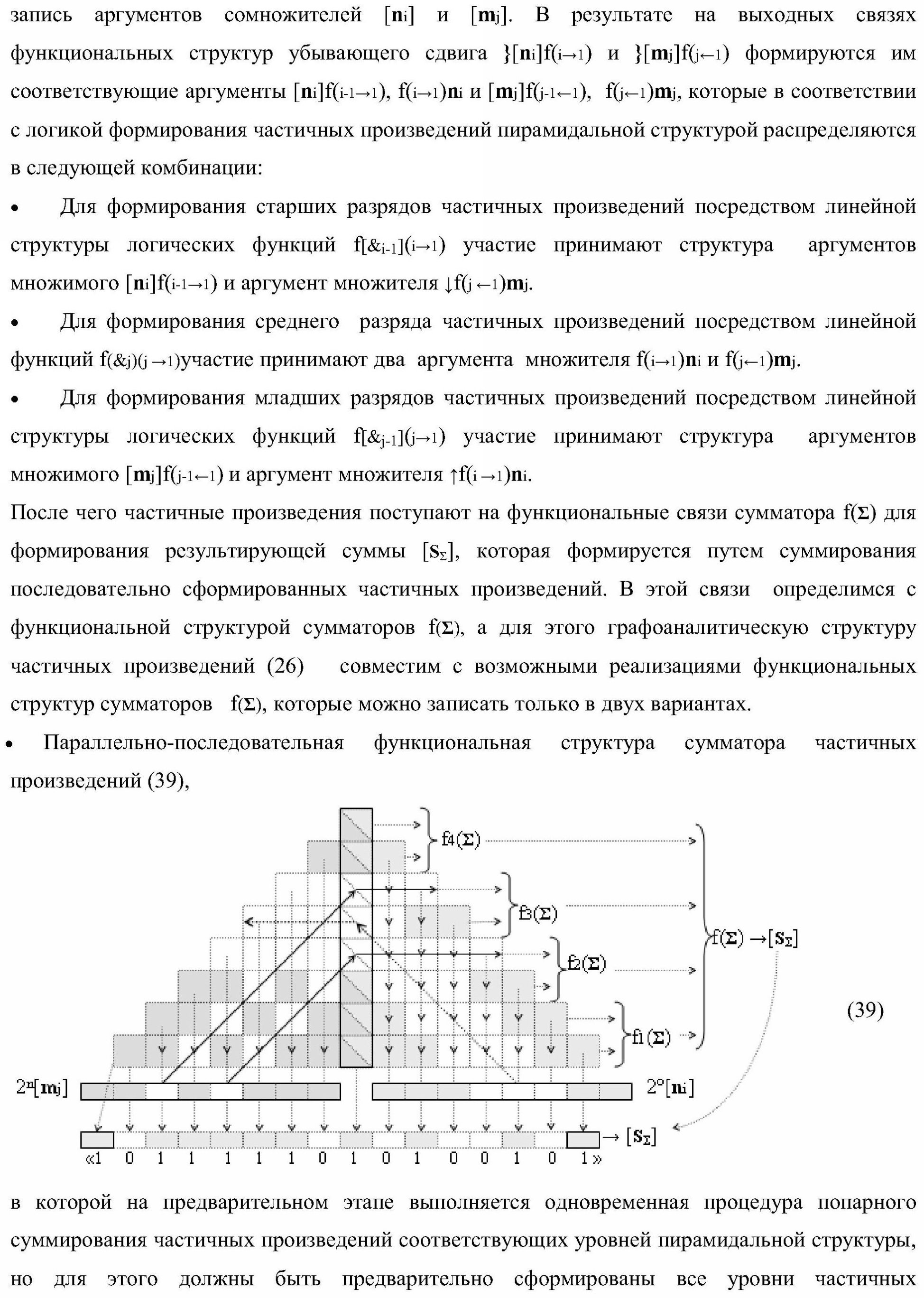

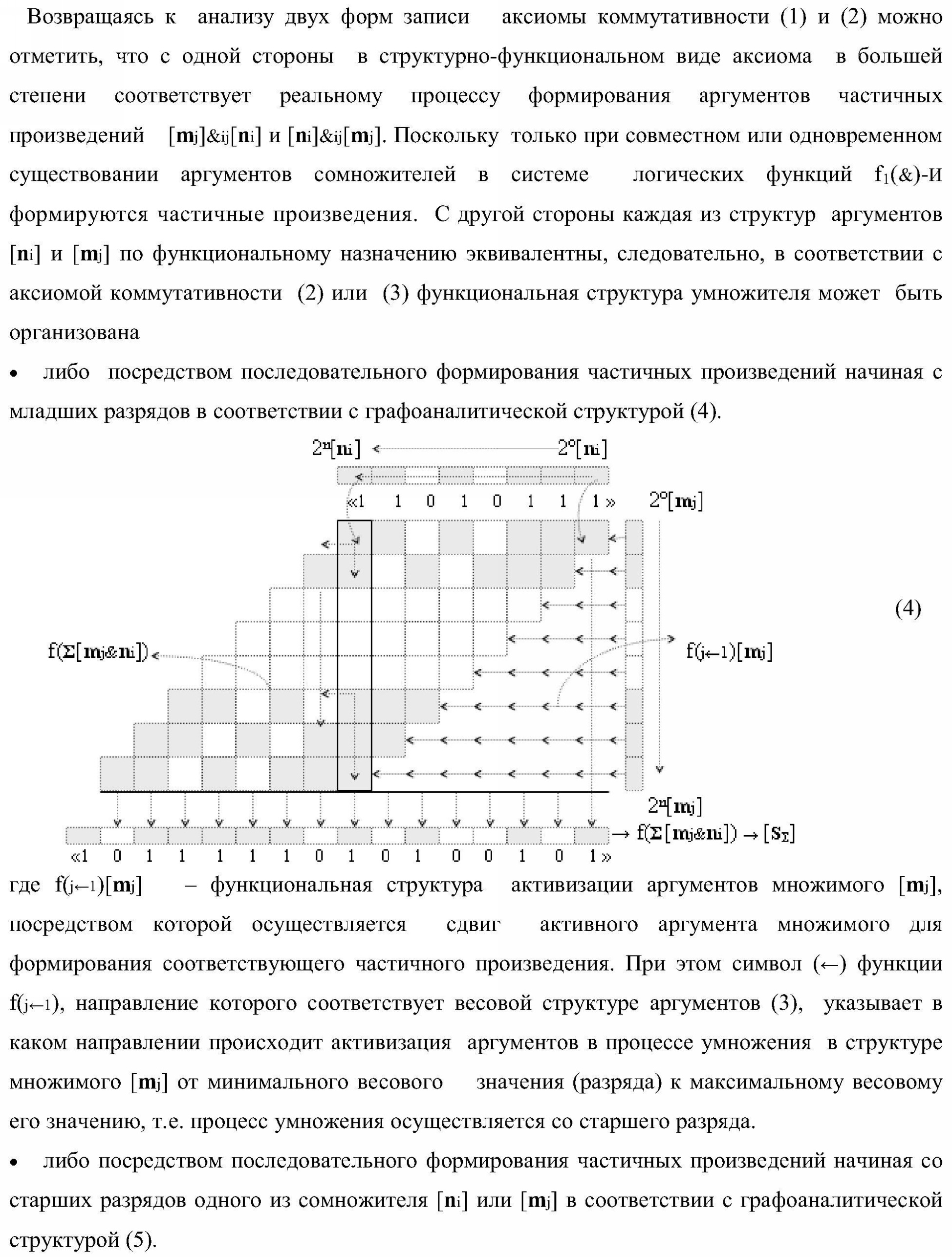

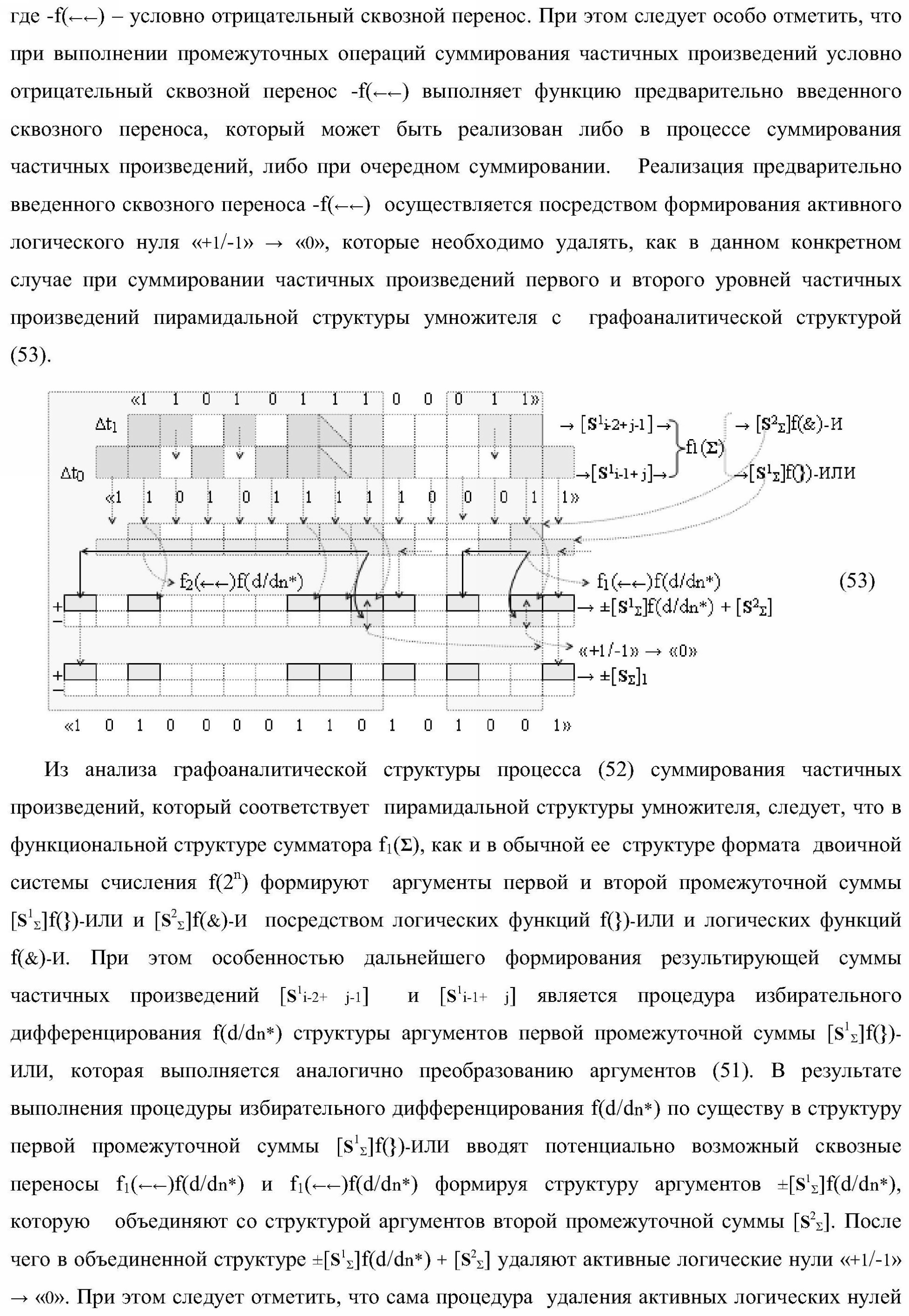

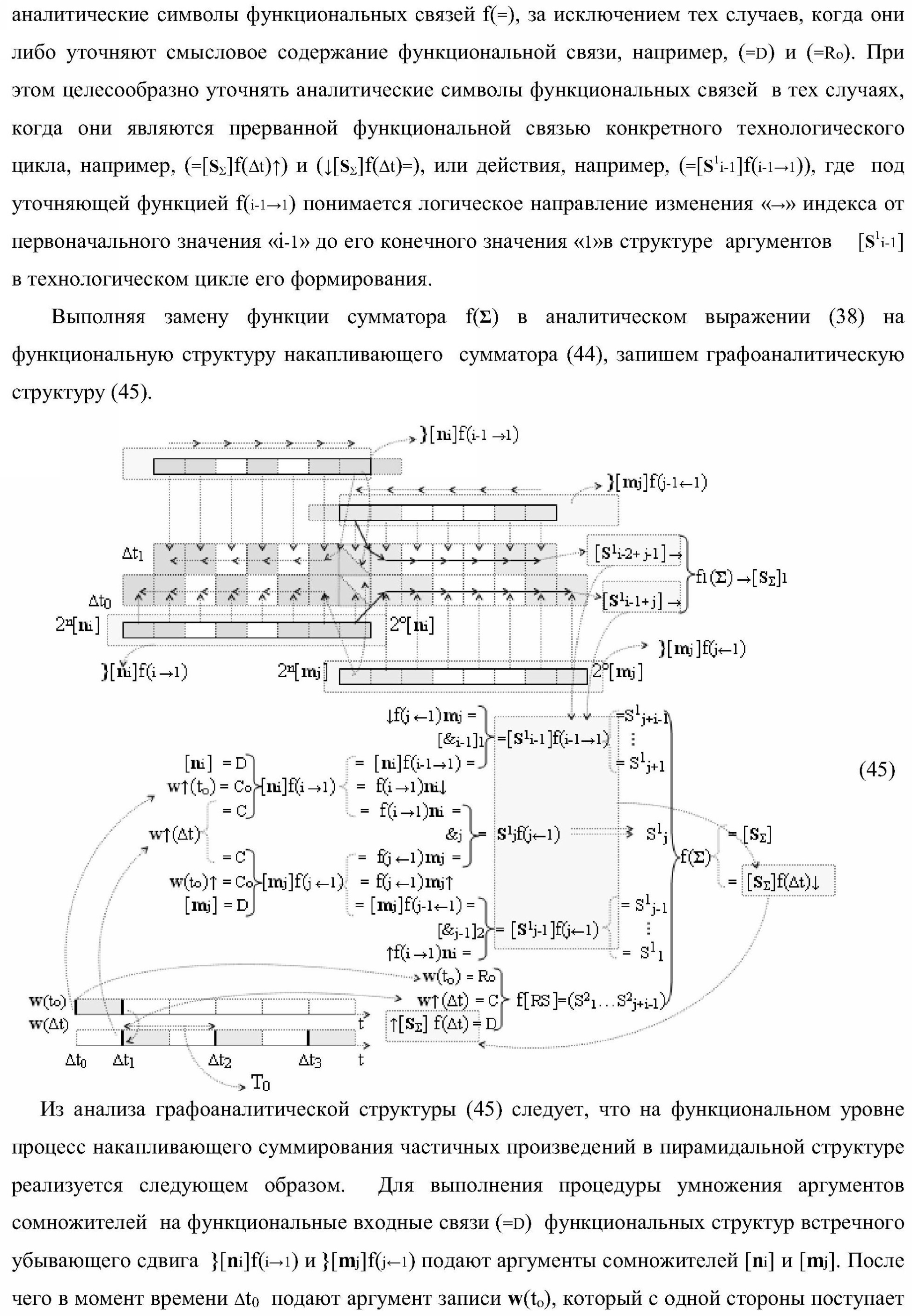

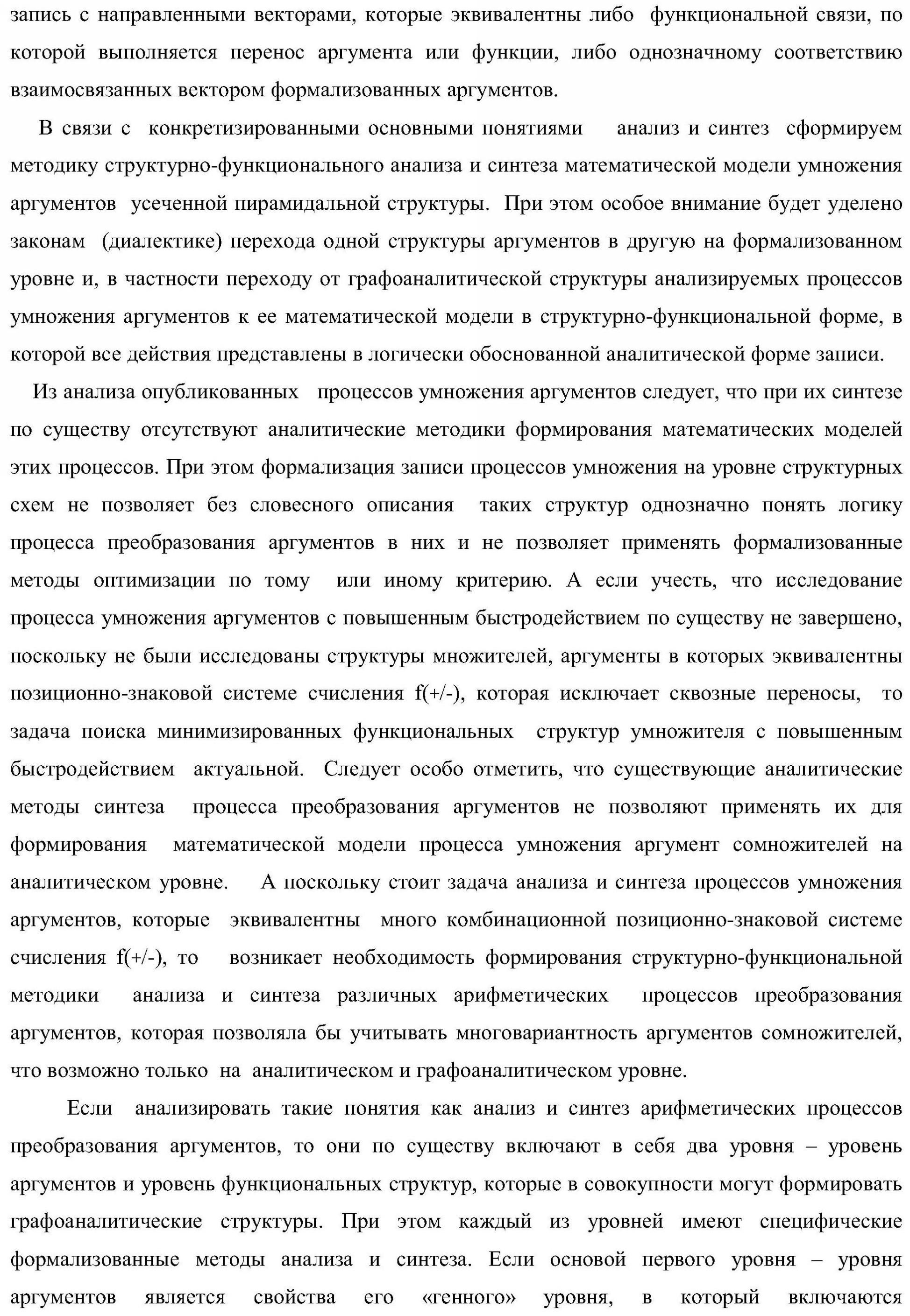

Текст описания приведен в факсимильном виде.
Формула изобретения
Функциональная структура умножителя, в котором входные аргументы имеют формат двоичной системы счисления f(2n), а выходные аргументы сформированы в формате позиционно-знаковой системы счисления f(+/-), которая включает функциональную структуру сумматора f(), в которой функциональная выходная связь структуры аргументов суммы [S] и структуры аргументов текущей суммы [S]f(t), является соответственно функциональной выходной связью умножителя, а первая группа функциональных входных связей S1 1-S1j+i+1 приема частичных произведений [S1i-1]f(i-1 1), S1jf(j i) и [S1j-1]f(j1), где S1 – аргумент частичного произведения; i и j – индексы разряда соответствующих сомножителей [ni] и [mj]; f(i-11) и f(ji) – функциональное действие, которое выполняется над индексами i и j частичных произведений, является функциональными выходными связями структуры логических функций f([&i-1]1)-И, f(&j)-И и f[&j-1]2)-И, в которой логические функции f([&i-1]1)-И и f[&j-1]2)-И представляют собой «i-1» и «j-1» логических функций f(&)-И, в которых первая и вторая соответственно функциональные входные связи функционально объединены для приема аргумента множимого, при этом вторая группа функциональных входных связей S21-S2j+i-1 является соответствующими функциональными выходными связями функциональной структуры памяти f[RS], в которой функциональные входные связи D приема текущей суммы аргументов частичных произведений  [S]f(t) является функциональными выходными связями функциональной структуры сумматора f(), а функциональные входные связи С и Ro приема соответствующих аргументов w(t) и w(to), которые выполняют соответственно функцию записи текущих структур аргументов суммы [S]f(t), и функцию исключения активизации выходных связей функциональной структуры памяти f[RS] перед новым циклом умножения аргументов сомножителей [ni] и [mj] являются функциональными входными связями умножителя, который включает функциональную структуру сдвига }[ni]f(i1), в которой функциональные входные связи D приема структуры аргументов [ni] и функциональная входная связь С приема аргумента w(to) для исключения активизации выходных связей функциональной структуры сдвига }[ni]f(i1) перед очередным циклом сдвига и функциональная входная связь Со приема аргумента w(t) записи структуры аргументов [ni] в функциональную структуру сдвига }[ni]f(i1) является функциональными входными связями умножителя, который включает также функциональную структуру сдвига }[mj]f(j1), отличающаяся тем, что функциональная структура сумматора f() выполнена с процедурой логического дифференцирования первой промежуточной суммы аргументов частичных произведений и с формированием текущей суммы ±[S]f(t) и результирующей суммы ±[S] в формате позиционно-знаковой системы счисления f(+/-), и функциональная структура памяти f[RS] также выполнена с возможностью приема текущих структур аргументов суммы ±[S]f(t) в формате позиционно-знаковой системы счисления f(+/-), при этом в функциональной структуре сдвига }[mj]f(j1) функциональные входные связи D приема структуры аргументов сомножителя [mj] являются функциональными входными связями умножителя, а функциональные входные связи С и Со приема аргумента w(t) и w(tо) соответственно являются функциональными одноименными входными связями функциональной структуры сдвига }[ni]f(i1), при этом функциональные структуры сдвига }[ni]f(i1) и }[mj]f(j1) одновременно выполняют функцию убывающего сдвига f(i1) и f(j1), при этом сдвиг структуры аргументов сомножителя [ni] в функциональной структуре сдвига }[ni]f(i1) выполняют с убыванием младших разрядов, а сдвиг структуры аргументов сомножителя [mj] в функциональной структуре сдвига }[mj]f(j1) выполняют с убыванием старших разрядов, в которой функциональные выходные связи аргументов }[mj]f(j-11) и f(j1)mj являются первыми функциональными входными связями линейной структуры логических функций f[&j-1]2)-И и общими функциональными связями линейной структуры логических функций f([&i-1]1)-И, в которой вторые функциональные входные связи приема аргументов [ni]f(i-11) являются функциональные выходные связи функциональной структуры убывающего сдвига }[ni]f(i1), в которой функциональная выходная связь аргумента f(i1)ni является общей функциональной связью линейной структуры логических функций f[&j-1]2)-И и первой функциональной входной связью логической функции f(&j)-И, в которой вторая функциональная входная связь приема аргумента f(j1)mj является функциональной выходной связью функциональной структуры убывающего сдвига }[mj]f(j1), при этом математическая модель функциональной структуры умножителя в аналитической форме имеет вид

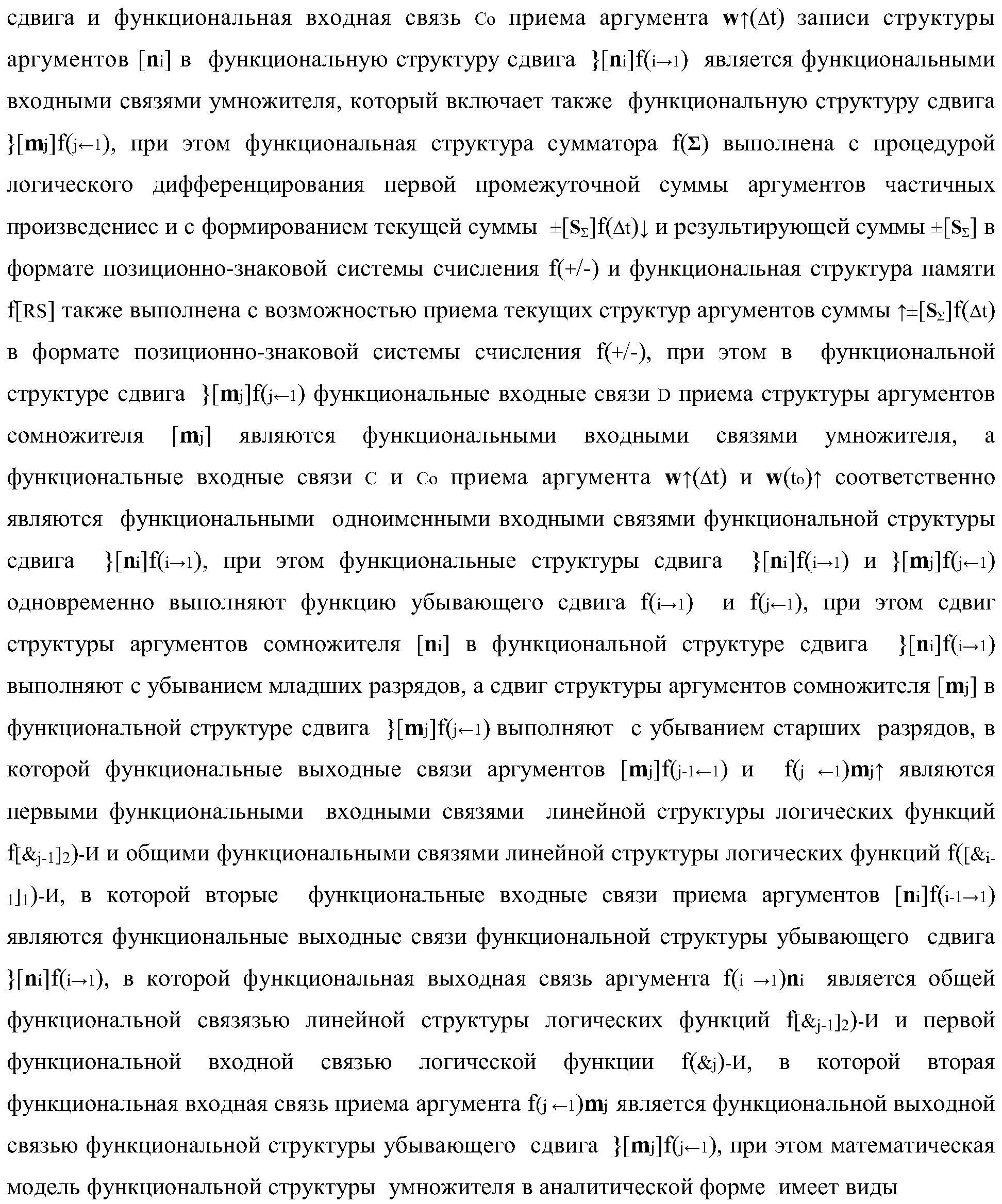

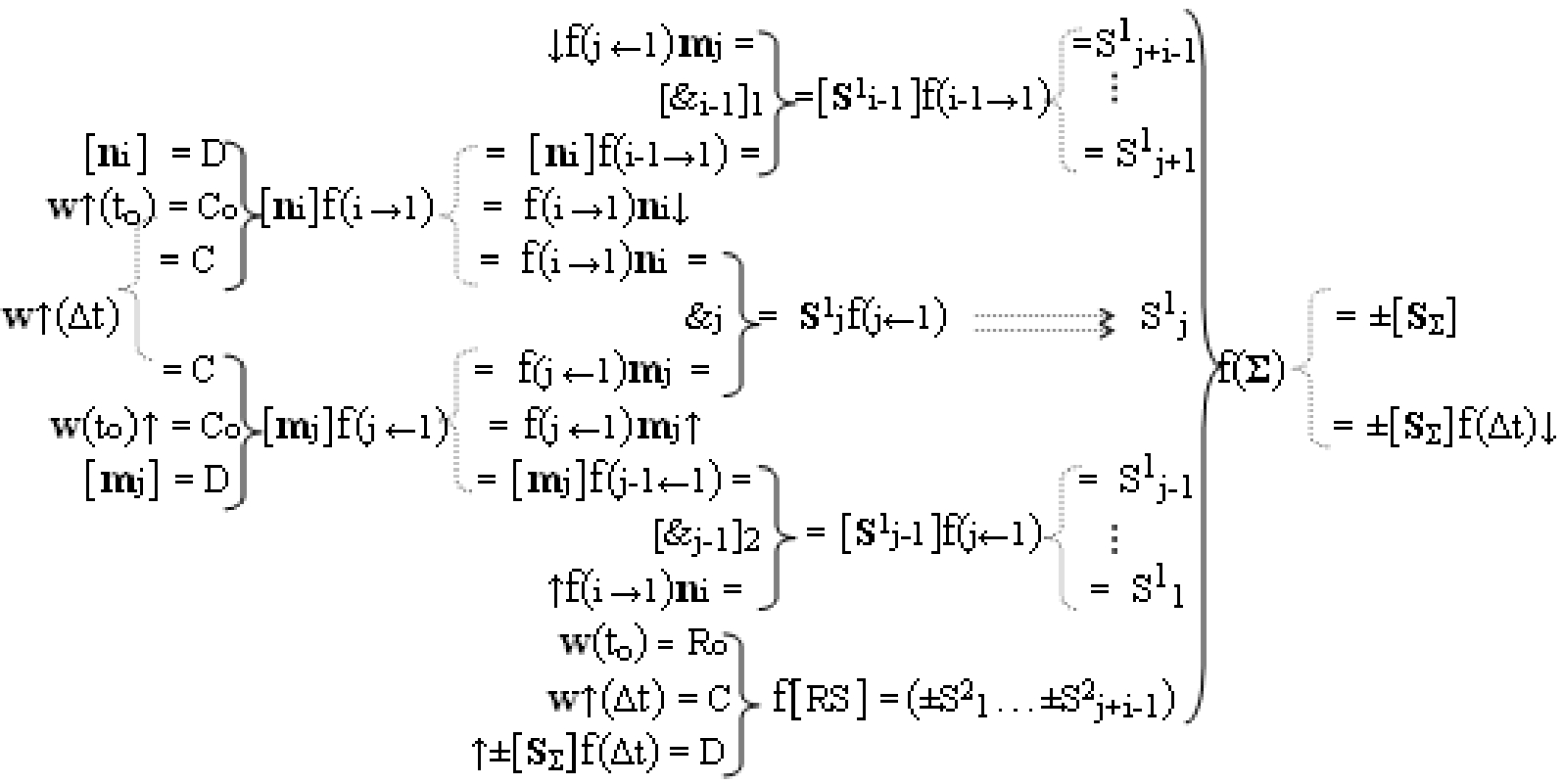

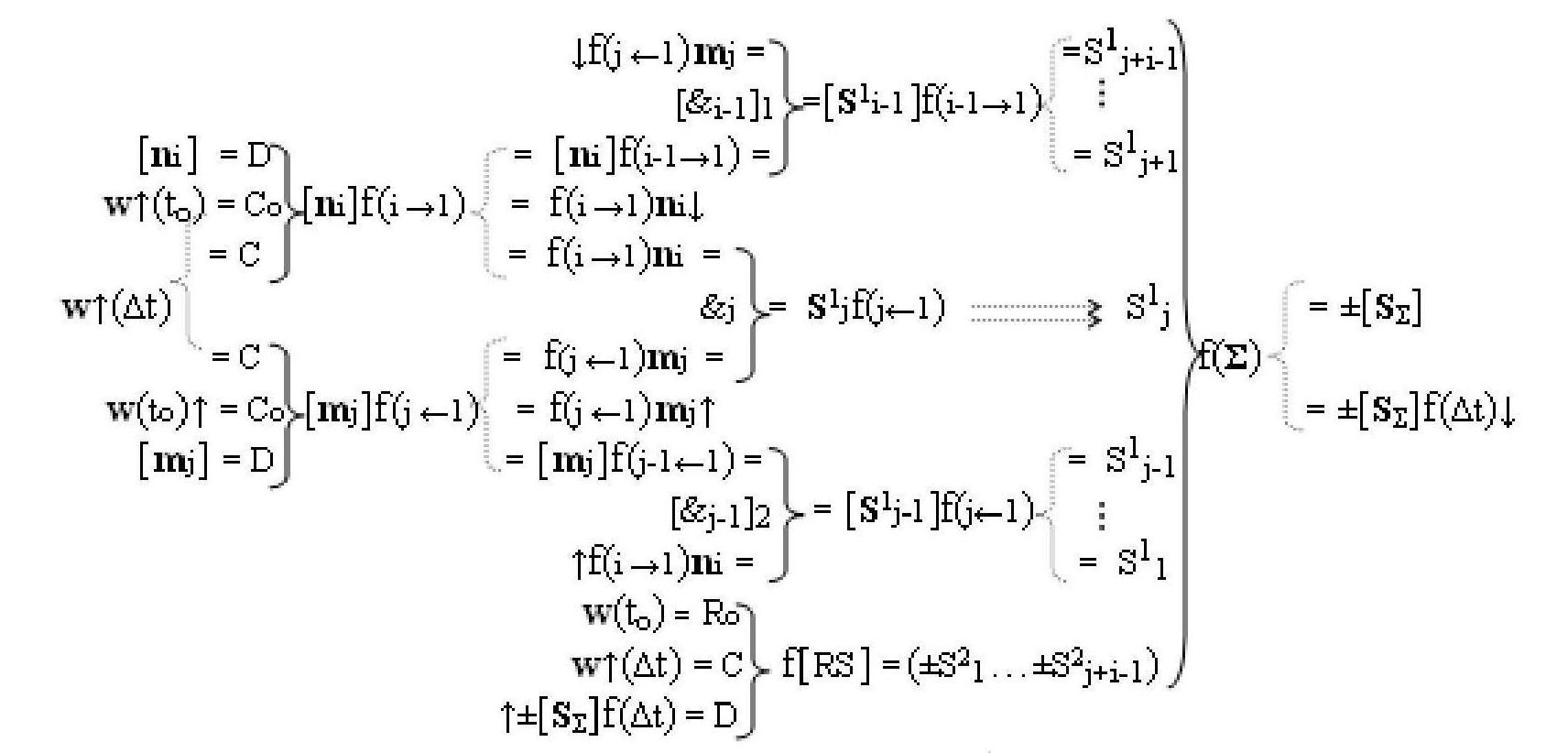

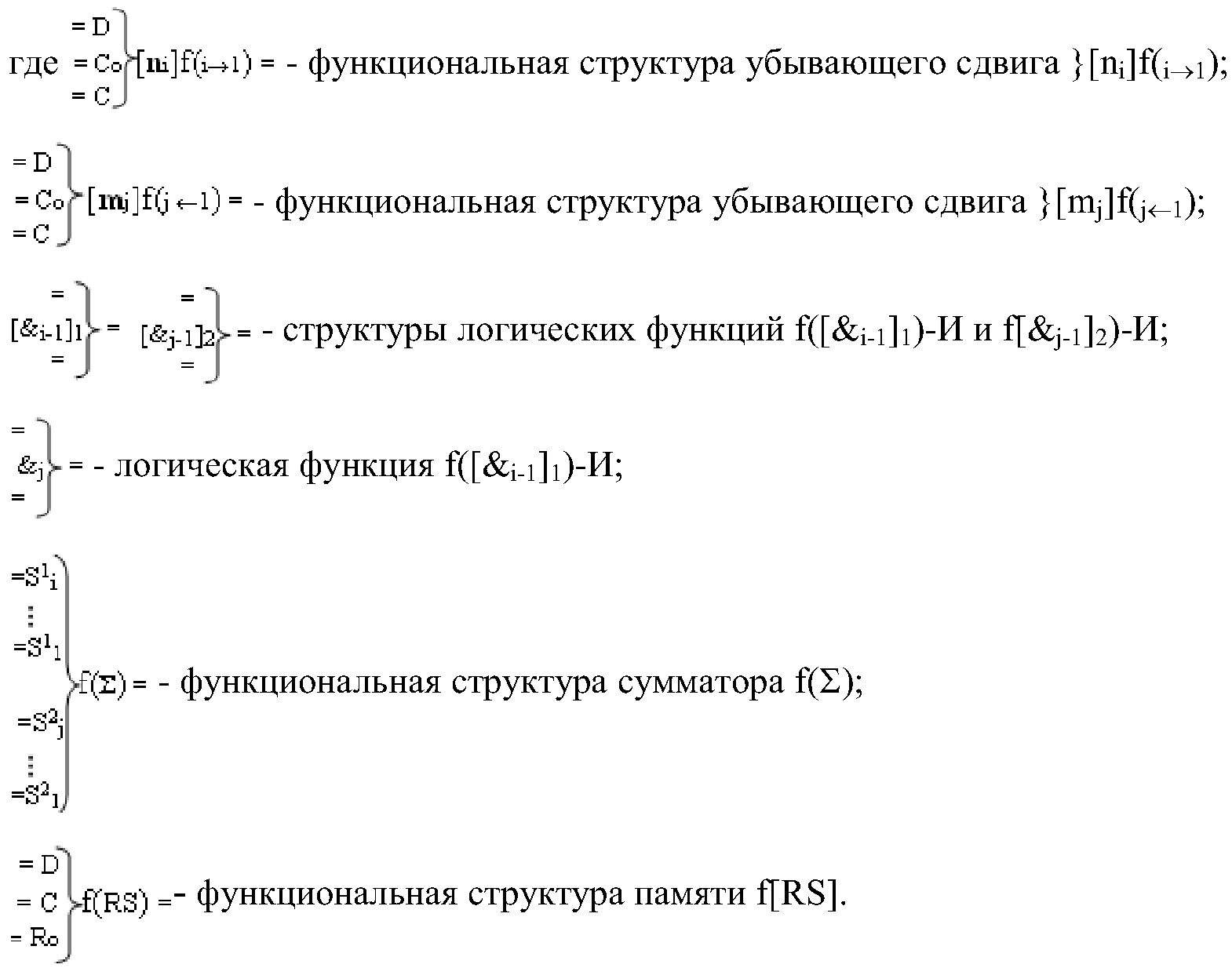

РИСУНКИ
TH4A – Переиздание описания изобретения к патенту Российской Федерации
Причина переиздания: Коррекция в тексте описания изобретения
Извещение опубликовано: 10.03.2010 БИ: 07/2010
|
|
