Патент на изобретение №2372333
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) СПОСОБ ПОЛУЧЕНИЯ ПОЛИ-N,N-ДИМЕТИЛ-3,4-ДИМЕТИЛЕНПИРРОЛИДИНИЙ ХЛОРИДА
(57) Реферат:
Изобретение относится к способам получения гомополимеров на основе диаллиламина, в частности к способу получения поли-N,N-диметил-3,4-диметиленпирролидиний хлорида. Способ включает в себя полимеризацию в присутствии диметилаллиламина или аллилового спирта в количестве 0,001-0,1 моль на моль мономера. Молекулярный вес регулируют соотношением мономер-инициатор. В качестве инициатора используют гидроперекись трет-бутила. Реакцию проводят при температуре 60-90°С. В соответствии с данным изобретением можно получить полимеры с высокой электропроводностью. 2 з.п. ф-лы, 3 табл.
Изобретение относится к способам получения и свойствам гомополимеров на основе диаллиламина, а именно к способам получения поли-N,N-диметил-3,4-диметиленпирролидиний хлорида. Среди электропроводящих неокрашенных полимеров наибольшее распространение получили ионные (катионные и анионные) полиэлектролиты [1]. Поли-N,N-диметил-3,4-диметиленпирролидиний хлорид (ПДМПХ) является катионным полиэлектролитом. Поли-N,N-диметил-3,4-диметиленпирролидиний хлорид – водорастворимый электропроводящий многофункциональный полимер, сочетающий в себе высокую поверхностную активность, комплексообразующую и флокулирующую способность, а также отличные биологические свойства в отношении микроорганизмов. Наличие этих свойств обуславливает создание новых электропроводящих материалов нового поколения флокулянтов и коагулянтов, сорбентов, фильтрующих сред, материалов многоцелевого назначения, лекарственных и дезинфекционных препаратов. Известен способ получения высокомолекулярного полидиметил-диаллиламмоний хлорида путем полимеризации диметилдиаллиламмоний хлорида в присутствии радикальных инициаторов [2]. Полимеризацией полидиметилдиаллиламмоний хлорида в водном растворе в присутствии гидроперекиси трет-бутила при 30-60°С или в растворе диметилсульфоксида в присутствии персульфата аммония при 30°С получены полидиметилдиаллиламмоний хлориды с характеристической вязкостью [ Для создания материалов с оптимальной электропроводностью необходимо использовать полимеры низкого и среднего молекулярного веса, так как в полимерах высокого молекулярного веса резко уменьшается подвижность ионов. Кроме того, полимеры низкого и среднего молекулярного веса более технологичны на стадиях получения полимера и материалов на его основе (лучше растворяются, имеют меньшую вязкость концентрированных растворов, лучше совмещаются с другими компонентами при создании растворов и композиций и т.п.) [4]. Недостатком известных до настоящего времени методов получения гомополимеров на основе диаллиламина является образование полимеров сравнительно низкой электропроводности Наличие огромного положительного заряда на макроцепи, природа аниона, определенное строение и структура молекулы полимера полидиметилдиметиленпирролидиний хлорида в сочетании с активаторами обуславливают высокие биологические свойства предлагаемого полимера. Целью данного изобретения является разработка новых методов получения полимеров методами регулирования молекулярных весов и структуры полимеров, создание полимеров с высокой электропроводностью. Поставленная цель достигается полимеризацией диметилдиаллиламмоний хлорида в присутствии моноаллильного соединения в количестве 0,001-0,1 моль на моль мономера и методом регулирования молекулярных весов изменением соотношения мономер и инициатор. Реакцию проводят при температуре 60-90°С. В качестве радикального инициатора целесообразно использовать гидроперекись трет-бутила, а в качестве моноаллильного соединения – диметиаллиламин, аллиловый спирт. Пример 1 В градуированную стеклянную ампулу объемом 10 мл помещают 2 г диметилдиаллиламмоний хлорида, 0,0178 г 90%-ного бензольного раствора гидроперекиси трет-бутила и добавляют такое количество дистиллированной воды, чтобы суммарный объем раствора составил 3,1 мл. Ампулу закрывают, помещают в термостат и выдерживают там при 60°С в течение 15 часов. После этого ампулу охлаждают до комнатной температуры, содержимое разбавляют 2 мл дистиллированной воды и осаждают в 30 мл ацетона. Выпавший осадок отфильтровывают, промывают ацетоном и сушат в вакууме над Р2О5 при 50°С до постоянного веса. Выход и свойства полученного полимера приведены в табл.1 (п/п 3) (C8H16NCl)n. Рассчитано, %: С 59.44; Н 9.90; N 8.67. Найдено, %: С 59.10; Н 10.50; N 8.63. Вязкость полимера определяют в 2 н. водном растворе NaCl при 30°С. Электрическое сопротивление / Аналогично проводят полимеризацию, выделение и изучение свойств полидиметилдиметиленпирролидиний хлоридов, условия получения и характеристики которых представлены в таблице 1 (п/п 1, 2, 4-6). Пример 2 В градуированную стеклянную ампулу объемом 10 мл помещают 2 г диметилдиаллиламмоний хлорида, 0,0178 г 90%-ного бензольного раствора гидроперекиси трет-бутила, 0,168 г диметилаллиламина в виде 20%-ного водного раствора и добавляют такое количество дистиллированной воды, чтобы суммарный объем раствора составил 3,1 мл. Ампулу закрывают, помещают в термостат и выдерживают там при 60°С в течение 15 часов. После этого ампулу охлаждают до комнатной температуры, содержимое разбавляют 2 мл дистиллированной воды и осаждают в 30 мл ацетона. Выпавший осадок отфильтровывают, промывают ацетоном и сушат в вакууме над P2O5 при 50°С до постоянного веса. Выход и свойства полученного полимера приведены в табл.1 (п/п 7) (C8H16NCl)n. Рассчитано, %: С 59.44; Н 9.90; N 8.67. Найдено, %: С 59.25; Н 10.41; N 8.64. Вязкость и электрическое сопротивление полимеров измеряют, как описано в примере 1. Аналогично проводят полимеризацию, выделение и изучение свойств полидиметилдиметиленпирролидиний хлоридов, условия получения и характеристики которых представлены в таблице 1 (п/п 8-10).

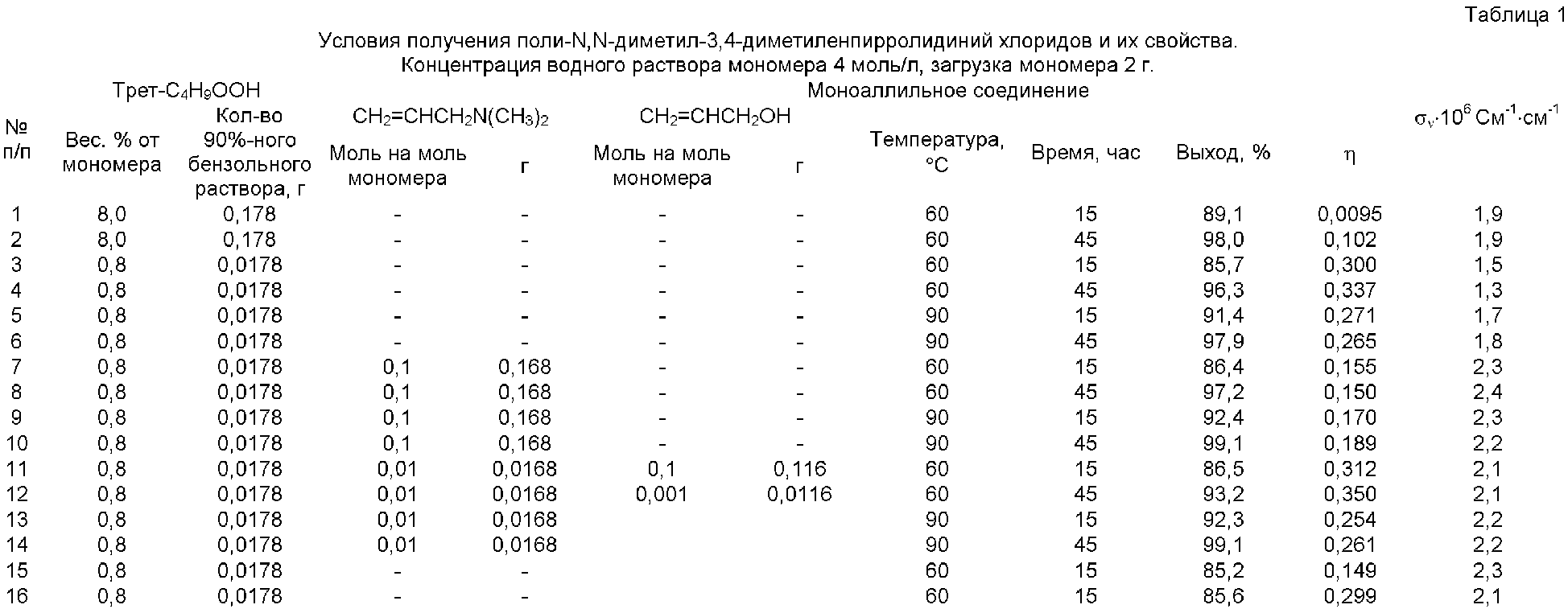

Пример 3 В градуированную стеклянную ампулу объемом 10 мл помещают 2 г диметилдиаллиламмоний хлорида, 0,0178 г 90%-ного бензольного раствора гидроперекиси трет-бутила, 0,00168 г диметилаллиламина в виде 5%-ного водного раствора и добавляют такое количество дистиллированной воды, чтобы суммарный объем раствора составил 3,1 мл. Ампулу закрывают, помещают в термостат и выдерживают там при 90°С в течение 15 часов. После этого ампулу охлаждают до комнатной температуры, содержимое разбавляют 2 мл дистиллированной воды и осаждают в 30 мл ацетона. Выпавший осадок отфильтровывают, промывают ацетоном и сушат в вакууме над P2O5 при 50°С до постоянного веса. Выход и свойства полученного полимера приведены в табл.1 (п/п 13) (C8H16NCl)n. Рассчитано, %: С 59.44; Н 9.90; N 8.67. Найдено, %: С 59.31; Н 9.92; N 8.68. Вязкость и электрическое сопротивление полимерных образцов измеряют, как описано в примере 1. Аналогично проводят полимеризацию, выделение и изучение свойств полидиметилдиметиленпирролидиний хлоридов, охарактеризованных в таблице 1 (п/п 11, 12, 14). Пример 4 В градуированную стеклянную ампулу объемом 10 мл помещают 2 г диметилдиаллиламмоний хлорида, 0,0178 г 90%-ного бензольного раствора гидроперекиси трет-бутила, 0,116 г аллилового спирта в виде 8%-ного водного раствора и добавляют такое количество дистиллированной воды, чтобы суммарный объем раствора составил 3,1 мл. Ампулу закрывают, помещают в термостат и выдерживают там при 60°С в течение 15 часов. Содержимое после охлаждения до комнатной температуры разбавляют 2 мл дистиллированной воды и осаждают в 30 мл ацетона. Выпавший осадок отфильтровывают, промывают ацетоном и сушат в вакууме над P2O5 при 50°С до постоянного веса. Выход и свойства полученного полимера приведены в табл.1 (п/п 15) (C8H16NCl)n. Рассчитано, %: С 59.44; Н 9.90; N 8.67. Найдено, %: С 59.40; Н 10.09; N 8.71. Вязкость и электрическое сопротивление полимерных образцов измеряют, как описано в примере 1. Аналогично проводят полимеризацию, выделение и изучение свойств полидиметилметиленпирролидиний хлорида, охарактеризованного в таблице 1 (п/п 16). Все полученные полидиметилдиметиленпирролидиний хлориды представляют собой белые гигроскопические порошки, хорошо растворимые в воде, метаноле и этаноле и нерастворимые в других органических растворителях. Полученные указанными способами полимеры обладают повышенной электропроводностью по сравнению с ранее известными полимерами и могут быть использованы при создании новых веществ и материалов. На основании данных химического анализа, ЯМР- и ИК-спектров было установлено, что полимеры, полученные на основе ДМДААХ, имеют следующую структуру и строение поли-N,N-диметил-3,4-диметиленпирролидиний хлорида:
На основании изучения радикальной полимеризации диаллилдиметиламмоний хлорида на персульфате аммония при концентрации мономера от 0.7 до 4.0 моль/л в интервале температур 30-100°С, а также исследования механизма передачи цепи на мономер в случае применения моноаллильных мономеров (аллилдиметиламин, аллиловый спирт), при изменении молярного соотношения мономер: инициатор 50:1; 25:1; 9:1 созданы новые методы регулирования молекулярных весов при полимеризации диаллиловых мономеров. В этих условиях были синтезированы полимеры с молекулярным весом 400, 2500, 9000, 16000 и др. (таблица 2).
Анализ экспериментальных данных, полученных при исследовании структуры рассматриваемых поличетвертичных солей, свидетельствует также о том, что во всех исследованных системах (для всех синтезированных четвертичных солей) образующиеся при полимеризации макромолекулы содержат только пятичленные циклические фрагменты в циклолинейных цепях, причем предпочтительно в цис-конфигурации (соотношение цис:транс структур соответствует 5-6:1) (табл.3).
Практически не наблюдается каких-либо изменений в структуре образующихся при полимеризации полимеров при изменении концентрации мономеров, природы N-алкильного заместителя и противоиона, при варьировании природы растворителя. В ИК-спектрах отсутствуют полосы C=С в области 1645-1675 см-1. Химическое строение синтезированных полидиметилдиметиленпирролидиний хлоридов предопределяет получение многочисленных и разнообразных по составу и структуре водорастворимых полимеров с молекулярным весом от нескольких сот до миллиона, а также нерастворимых трехмерных полимеров. Изменение строения макроструктуры полимеров и концентрации положительного заряда в макроцепи позволяют планомерно регулировать их свойства и расширить возможность применения. Установлено, что наличие значительного положительного заряда на макроцепи, определенное строение и структура полимеров обуславливает их необычные свойства. Таким образом, представленные в работе экспериментальные данные дают основание полагать, что в настоящее время разработана концепция создания нового поколения полифункциональных веществ, полимеров и материалов. Широкое развитие этих работ, а также получение опытных и промышленных образцов новых материалов позволит решить ряд проблем в медицине, ветеринарии, сельском хозяйстве, а также при реализации в смежных областях науки и техники. Источники информации 1. R.J.Dolinski, W.R.Dean, Polim. News, 2, 2. Патент США 3. J.Negi, S.Hasda, O.Jshizuka. J.Polim.Sci., AI, 5, 4. В.А.Кабанов, Д.А.Топчиев / Полимеризация ионизующихся мономеров. / М., Наука, 1975 г. 5. Авторское свидетельство
Формула изобретения
1. Способ получения поли-N,N-диметил-3,4-диметиленпирролидиний хлорида под действием инициатора радикальной полимеризации, отличающийся тем, что, с целью увеличения электропроводности целевого продукта, полимеризацию проводят в присутствии моноаллильного соединения в количестве 0,001-0,1 моль на моль мономера. 2. Способ по п.1, отличающийся тем, что для получения низкомолекулярных продуктов (молекулярный вес 500-5 тыс.) полимеризацию мономера проводят при молярном соотношении мономер:инициатор от 9:1 до 50:1. 3. Способ по п.1, отличающийся тем, что строение и структура предлагаемого полимера, его молекулярный вес, природа катиона и аниона определяют его электропроводящие, комплексообразующие, поверхностно-активные и биологические в отношении микроорганизмов свойства.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
] соответственно 0,20-0,59 или 0,72-1,36 [3].
<1,9·10-6 См-1см-1, что значительно снижает область применения полимеров.
, м.д.
