Патент на изобретение №2372159

(54) ОПРАВКА ПРОШИВНОГО СТАНА

(57) Реферат:

Изобретение относится к оборудованию прокатных станов и может быть использовано при производстве цельных горячекатаных труб. Длина рабочей части оправки разделена на две зоны. Первая зона составляет 0,25-0,50 общей длины, а вторая – остальное. Каждая зона выполнена с возможностью осуществления частных обжатий толщины стенки гильзы, определяемых по зависимостям. Частные обжатия первой зоны Частные обжатия второй зоны где е – основание натурального логарифма; , – частные обжатия стенки гильзы в текущих сечениях первой и второй зон рабочей части оправки; М – суммарное обжатие стенки гильзы; i^I, i^II – порядковый номер текущего сечения в диапазонах от 0 до N^I в первой и от 0 до N^II во второй зонах рабочей части оправки; N^I и N^II – количество сечений для расчета диаметра рабочей части оправки в первой и второй зонах определяют по формулам N^I=X^I/m, N^II=X^II/m, где m – шаг сечений. Изобретение обеспечивает повышение качества внутренней поверхности труб, снижение энергозатрат при прошивке гильзы и повышение стойкости инструмента прошивного стана. 1 табл., 2 ил.

Изобретение относится к трубопрокатной области и касается, в частности, усовершенствования профиля оправки прошивного стана. Может быть использовано на прошивных станах.

Наиболее близкими по технической сущности и достигаемому результату являются оправки прошивного стана с радиусным, коническим рабочим профилем, а также оправки, профиль которых образован в соответствии с постоянным режимом частных относительных обжатий стенки гильзы (в дальнейшем “обжатий”) и постоянных частных коэффициентов вытяжки металла заготовки (в дальнейшем “вытяжки”) (Данилов Ф.А. и др. Горячая прокатка труб. М.: Металлургиздат, 1962, 212-219 с.).

Недостатками данных оправок при производстве труб являются появление прессостатка в виде кольца с “пятаком” и образования на трубах внутреннего дефекта “продав”, а также повышенные энергосиловые параметры при прошивке, приводящие к повышенному износу валков и оправок.

Технической задачей изобретения является разработка оправки прошивного стана, обладающей повышенными эксплутационными свойствами.

Технический результат – повышение качества внутренней поверхности труб, исключение образования в конце прошивки гильзы образования прессостатка в виде кольца с “пятаком”, приводящего к образованию на трубах внутреннего дефекта “продав”, снижение энергозатрат при прошивке гильзы, повышение стойкости инструмента прошивного стана.

Решение этой задачи достигается тем, что образующая профиля рабочей части оправки имеет S-образную форму.

Текущий радиус рабочей части оправки определяют исходя из заданного режима изменения частных обжатий толщины стенки гильзы в этой области очага деформации (далее обжатий).

Режим обжатий задают следующим образом.

Рабочую часть оправки делят на две зоны X^I и Х^II.

В первой зоне X^I значения обжатий возрастают от единицы до максимальной величины. Протяженность ее составляет 0,25÷0,5 длины рабочей части оправки.

Режим обжатий толщины стенки гильзы в зоне X^I определяется по формуле

где:

– частные обжатия стенки гильзы в текущих сечениях зоны X^I рабочей части оправки;

е – основание натурального логарифма;

М – суммарное обжатие стенки гильзы;

N^I и N^II – количество сечений для расчета диаметра рабочей части оправки в зонах X^I и X^II, определяют по формулам

и соответственно,

где

m – шаг от сечения к сечению.

i^I – порядковый номер текущего сечения зоны X^I рабочей части оправки в диапазоне от “0” до “N^I“.

Во второй зоне X^II значения обжатий снижаются от максимальной величины до единицы.

Режим изменения обжатий толщины стенки гильзы в зоне X^II определяется по формуле

где:

– частные вытяжки гильзы в текущих сечениях зоны X^II рабочей части оправки;

i^II – порядковый номер текущего сечения зоны X^II рабочей части оправки в диапазоне от “0” до “N^II“.

Пример расчета оправки с образующей профиля S-образной формы.

Исходные данные и методика расчета:

R_заг – радиус заготовки – 200 мм;

R_г – радиус гильзы – 216 мм;

S_г – толщина стенки гильзы – 60 мм;

R_oпp.«0» – радиус носика оправки – 15 мм;

R_oпp – радиус оправки – 156 мм;

L_калибр – длина калибрующего участка оправки – 60 мм;

₁ – угол входного конуса валка – 3,5°;

₂ – угол выходного конуса валка – 5°;

L_переж – длина участка валка в пережиме – 70 мм;

– обжатие заготовки в первичной зоне захвата, 4%;

– обжатие заготовки в пережиме валков, 9,5%;

– шаг сечений рабочей части оправки – 10 мм;

L – длина рабочей части оправки – 590 мм.

1. Текущий радиус гильзы (R_{г i}) определяется по известной методике исходя из заданных радиуса оправки, радиуса и толщины стенки гильзы и калибровки валков (схема для определения параметров оправки, фиг.1).

2. Длина рабочей части оправки определяется по исходным данным:

L=(X^I+X^II)=590 мм

3. Протяженность первой зоны (X^I) рабочей части оправки. При общем обжатии стенки гильзы М=(200-15)/603,1 принимаем протяженность первой зоны рабочей части оправки X^I34% или 200 мм.

4. Число сечений в первой и второй зонах рабочей части оправки N^I и N^II равны 20 и 39 соответственно.

5. Частные обжатия стенки гильзы в сечениях первой и второй зоны рабочей части оправки рассчитываются по соответствующим зависимостям:

6. Толщина стенки гильзы в сечениях рабочей части оправки рассчитывается по формуле

7. Текущий радиус в сечениях рабочей части оправки определяют по формуле

R_{опр I} = R_{г I} – R_{г i}

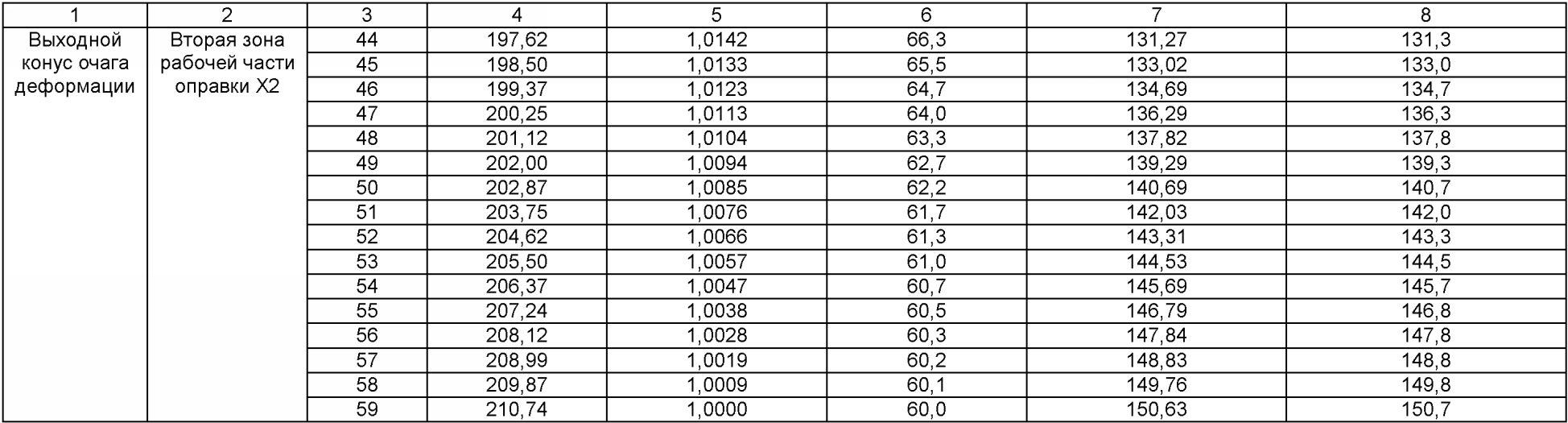

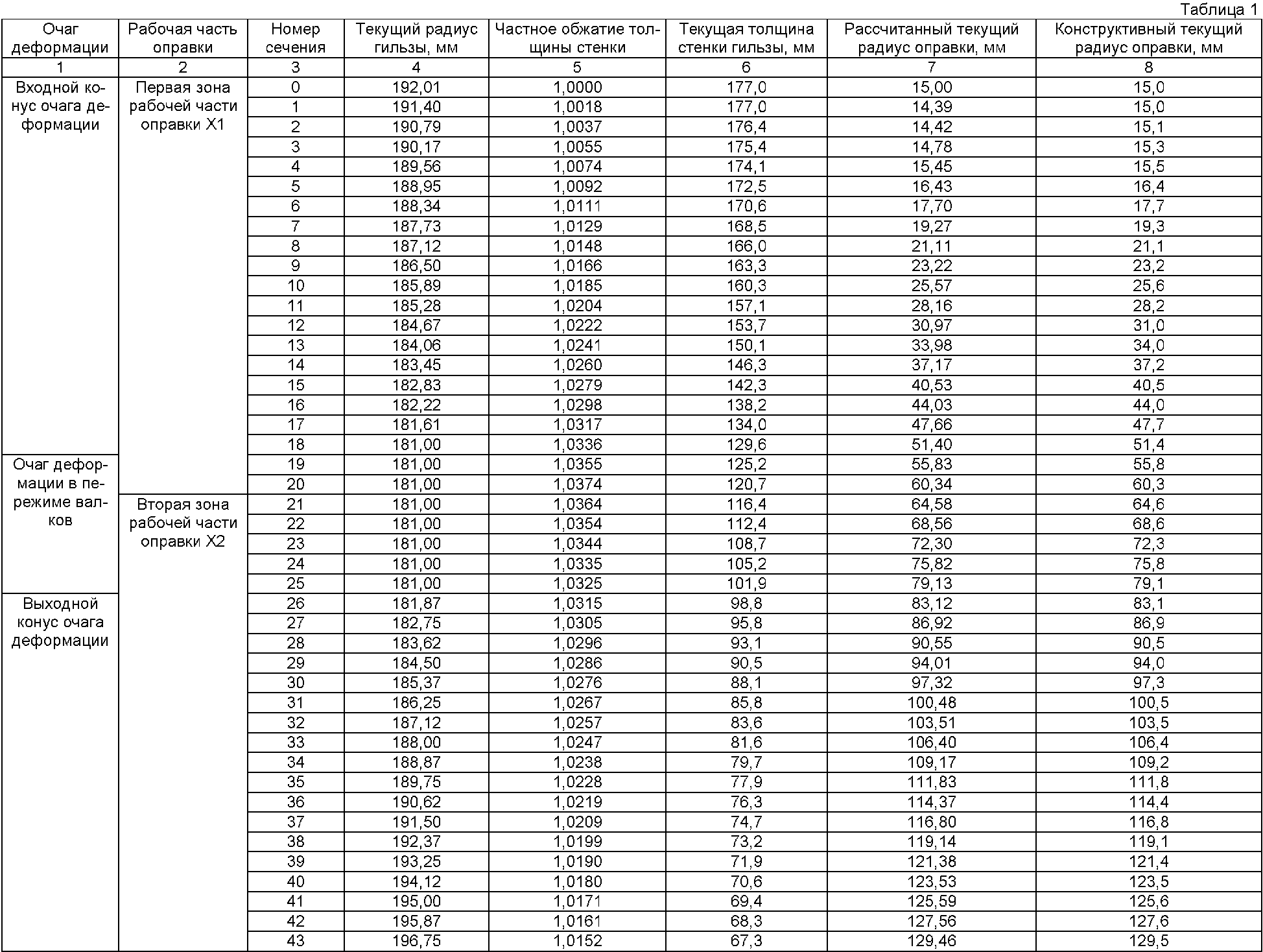

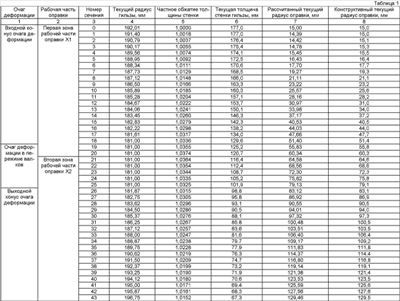

Расчетные значения оправки для прошивки заготовки радиусом 200 мм приведены в таблице 1, а профиль рабочей части оправки – на фиг.2.

Использование изобретения повысит качество внутренней поверхности труб, снизит энергозатраты при прошивке гильзы и повысит стойкость инструмента прошивного стана.

Формула изобретения

Оправка прошивного стана, имеющая S-образный переменный профиль, отличающаяся тем, что длина ее рабочей части разделена на две зоны Х^I, X^II, первая из которых составляет 0,25-0,50 общей рабочей части длины оправки, при этом оправка в каждой зоне выполнена с возможностью осуществления частных обжатий толщины стенки гильзы, определяемых по формулам


где – частные обжатия толщины стенки гильзы в текущих сечениях первой и второй зон рабочей части оправки;
е – основание натурального логарифма;
М – суммарное обжатие стенки гильзы;
N^I и N^II – количество сечений для расчета диаметра рабочей части оправки в первой и второй зонах, определяемых по формулам
и
где m – шаг сечений;
i^I, i^II – порядковый номер текущего сечения в диапазонах от 0 до N^I в первой и от 0 до N^II во второй зонах рабочей части оправки.
