Патент на изобретение №2372150

(54) АНАЛИЗАТОР КАЧЕСТВА ОЧИСТКИ ЗЕРНА И СЕМЯН

(57) Реферат:

Изобретение относится к области сортирования зерна и семян и может быть использовано для анализа качества очистки зерна и семян. Анализатор качества очистки зерна и семян состоит из корпуса, в котором размещены наклонное решето с размером отверстий, равным размеру отверстий оценивающего решета, электропривода с кривошипно-шатунным механизмом, первичным и вторичным приемниками схода, приемником прохода, направителем с наклонными стенами и тензодатчиками. Тензодатчики установлены под наклонным решетом, первичным приемником схода и приемником прохода и соединены посредством кабелей с компьютером. Штанги привода кривошипно-шатунного механизма прикреплены шарнирно к середине наклонного решета по его боковым ребрам жесткости. Изобретение позволяет механизировать и автоматизировать процесс оценки качества очистки зерна и семян. 2 ил.

Изобретение относится к определению качества очистки зерна и семян и может быть использовано для совершенствования способа оценки качества очистки.

Автору не известны ни способ, ни анализатор качества очистки зерна и семян. До сих пор оценка качества очистки осуществляется вручную, что и является существенным недостатком ручного определения качества очистки.

Задачей изобретения является механизация и автоматизация процесса оценки качества очистки зерна и семян.

Поставленная задача решается за счет того, что анализатор качества очистки зерна и семян состоит из корпуса, в котором размещены наклонное решето с размером отверстий, равным размеру отверстий оценивающего решета, электропривода с кривошипно-шатунным механизмом, первичным и вторичным приемниками схода, приемником прохода, направителем с наклонными стенами и тензодатчиками, причем тензодатчики установлены под наклонным решетом, первичным приемником схода и приемником прохода и соединены посредством кабелей с компьютером, при этом штанги привода кривошипно-шатунного механизма прикреплены шарнирно к середине наклонного решета по его боковым ребрам жесткости.

Новые существенные признаки анализатора:

– он состоит из прямоугольного корпуса, в котором размещены: наклонное решето с размерами отверстий и возможным режимом работы, равным оцениваемому, электропривод с кривошипно-шатунным механизмом, первичным приемником схода, направителя с наклонными стенками, приемником прохода и вторичным приемником схода, тензодатчиками для регистрации давления, установленными под наклонным решетом, первичным приемником схода и приемником прохода,

– штанги привода кривошипно-шатунного механизма прикреплены шарнирно к середине наклонного решета по его боковым ребрам жесткости,

– компьютер установлен автономно, и к нему подведены кабели приема электросигнала от тензодатчиков.

Новые существенные признаки способа:

– сначала изготавливают анализатор качества,

– затем берут пробу (100 г) из схода с оцениваемого решета и высыпают на поверхность наклонного решета анализатора,

– включают кривошино-шатунный механизм, и в течение 3-5 минут обрабатывают пробу (навеску) из схода,

– затем на компьютере обрабатывают данные тензоизмерений и получают результат обработки в виде показателей качества: коэффициента сортирования – Кс.=(Впр.+Вн.)/(Впр.+Вн.+Вс.), где Впр. – вес проходовой фракции, Вн. – вес номинала (застрявших семян в отверстиях решета), Вс. – вес сходовой фракции,

– затем берут пробу (100 г) из прохода с испытуемого решета и обрабатывают ее на анализаторе аналогично, как и сход.

Технический результат достигается за счет того, что:

– способ определения качества очистки зерна и семян использует анализатор как средство механизации и автоматизации операций осуществления способа,

– берут пробу (100 г) из схода и высыпают на поверхность наклонного решета анализатора, включают кривошипно-шатунный механизм ив течение 3-5 минут обрабатывают пробу (навеску) из схода, а затем на компьютере обрабатывают данные тензоизмерений и получают коэффициент сортирования – Кс.,

– затем берут пробу из прохода с испытуемого решета и обрабатывают ее на анализаторе аналогично, как и сход.

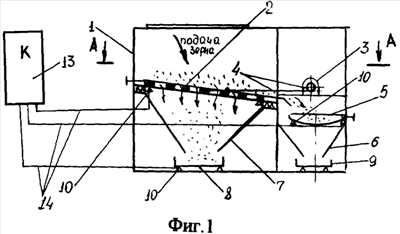

На фиг.1 показан продольный разрез анализатора; на фиг.2 дан разрез А-А на фиг.1, показывающий внутренние взаимосвязи механизмов анализатора.

Рассмотрим устройство анализатора. Он состоит из прямоугольного корпуса, в котором размещено: наклонное решето 2 с размерами отверстий и возможным режимом работы, равным оцениваемому, электропривод 3 с кривошипно-шатунным механизмом 4, первичным приемником 5 схода, направителя с наклонными стенками 6 и 7, приемником 8 прохода и вторичным приемником 9 схода, тензодатчиками 10 для регистрации давления, установленными под наклонным решетом 2, первичным приемником 5 схода и приемником 8 прохода. Штанги 11 привода кривошипно-шатунного механизма 4 прикреплены шарнирно к середине наклонного решета 2 по его боковым ребрам жесткости 12, а компьютер 13 установлен автономно, и к нему подведены кабели 14 электросигнала от тензодатчиков 10.

Рабочий процесс есть пример осуществления способа определения качества очистки зерна и семян и состоит в том, что засыпают пробу (100 г) из схода с оцениваемого решета на поверхность наклонного решета 2 анализатора, включают кривошино-шатунный механизм 3 и в течение 3-5 минут обрабатывают пробу (навеску) из схода, затем на компьютере обрабатывают данные тензоизмерений и получают результат обработки в виде показателей качества: коэффициента сортирования – Кс.=(Впр.+Вн.)/(Впр.+Вн.+Вс.), где Впр. – вес проходовой фракции, Вн. – вес номинала (застрявших семян в отверстиях решета); Вс. – вес сходовой фракции, затем берут пробу (100 г) из прохода с испытуемого решета и обрабатывают ее на анализаторе аналогично, как и сход.

Формула изобретения

Анализатор качества очистки зерна и семян, состоящий из корпуса, в котором размещены наклонное решето с размером отверстий, равным размеру отверстий оценивающего решета, электропривод с кривошипно-шатунным механизмом, первичный и вторичный приемники схода, приемник прохода, направитель с наклонными стенами и тензодатчики, причем тензодатчики установлены под наклонным решетом, первичным приемником схода и приемником прохода и соединены посредством кабелей с компьютером, при этом штанги привода кривошипно-шатунного механизма прикреплены шарнирно к середине наклонного решета по его боковым ребрам жесткости.
