Патент на изобретение №2371589
|
||||||||||||||||||||||||||
(54) ЛОПАТОЧНОЕ УСТРОЙСТВО
(57) Реферат:
Изобретение относится к области машиностроения и может быть использовано при изготовлении турбовентиляторных двигателей. Лопаточное устройство содержит корпус со слоями композиционно-волокнистого материала, ротор с лопатками и уловитель лопаток. Часть слоев корпуса выполнена из тканого материала с S-образными перегибами в тангенциальном направлении. Предпочтительно S-образные перегибы расположены под углом, приближенным к углу установки лопаток. Изобретение позволяет повысить надежность корпуса за счет тормозящего воздействия S-образных перегибов на оторвавшиеся части ротора. 1 з.п. ф-лы, 3 ил.
Изобретение относится к области машиностроения и может быть использовано при изготовлении турбовентиляторных двигателей. Известно лопаточное устройство, содержащее корпус со слоями композиционно-волокнистого материала, ротор с лопатками и уловитель – см. описание патента RU 2293885 С1, F04D 29/52 на «Корпус вентилятора авиационного двигателя», опубл. 2007.02.20. По своим признакам и достигаемому результату это лопаточное устройство наиболее близко к заявленному и принято за прототип. Недостаток устройства заключается в малой надежности, обусловленной неэффективным улавливанием оторвавшихся лопаток из-за недостаточной деформативности (податливости) слоев стенки его корпуса, что ведет при разрушении последней к вылету лопаток из корпуса. Задачей изобретения является повышение надежности устройства. Эта задача решается усовершенствованием лопаточного устройства, содержащего корпус со слоями композиционно-волокнистого материала, ротор с лопатками и уловитель. Усовершенствование заключается в том, что, по крайней мере, часть слоев корпуса выполнена из тканого материала с S-образными перегибами в тангенциальном направлении; S-образные перегибы расположены под углом, приближенным к углу установки лопаток. Выполнение части слоев корпуса из тканого материала с S-образными перегибами в тангенциальном направлении образует тупики-ловушки для оторвавшихся лопаток устройства, которые, внедряясь в стенку корпуса и вытягивая из нее ближайшие S-образные участки тканого материала, подвергаются со стороны последнего длительному тормозящему воздействию с улавливанием их в конечном счете и, тем самым, обеспечивается повышение надежности корпуса. Расположение S-образных перегибов под углом, приближенным к углу установки лопаток, увеличивает площадь вытягивания тканого материала с увеличением торможения оторвавшихся лопаток. Ниже, со ссылкой на прилагаемые чертежи, где показано на: Фиг.1 – лопаточное устройство в осевом сечении; Фиг.2 – лопаточное устройство в сечении А-А; Фиг.3 – лопаточное устройство на виде Б, дается описание предлагаемого устройства. Лопаточное устройство содержит корпус 1 со слоями композиционно-волокнистого материала, уловитель 2 и ротор 3 с лопатками 4. По крайней мере, часть слоев 5 корпуса 1 выполнена из тканого материала с S-образными перегибами 6 в тангенциальном направлении, что позволяет при эксплуатации устройства обеспечить надежное торможение оторвавшихся лопаток 4 за счет их внедрения в стенку корпуса 1 и одновременного длительного торможения при вытягивании лопатками 4 из стенки корпуса 1 ближайших к ним S-образных участков слоев 5 тканого материала с последующей остановкой лопаток 4 в уловителе 2. Заторможенные таким образом оторвавшиеся лопатки скапливаются в наружной рубашке корпуса – уловителе 2. Расположение под углом S-образных перегибов 6 части слоев 5 под углом Лопаточное устройство благодаря повышенной податливости части слоев стенки корпуса имеет по сравнению с прототипом повышенную надежность.
Формула изобретения
1. Лопаточное устройство, содержащее корпус со слоями композиционно-волокнистого материала, ротор с лопатками и уловитель лопаток, отличающееся тем, что, по крайней мере, часть слоев корпуса выполнена из тканого материала с S-образными перегибами в тангенциальном направлении. 2. Устройство по п.1, отличающееся тем, что S-образные перегибы расположены под углом, приближенным к углу установки лопаток.

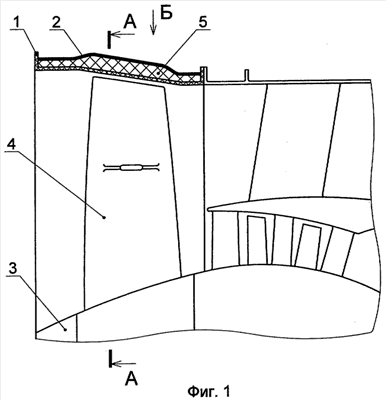

РИСУНКИ
|
||||||||||||||||||||||||||
, приближенным к углу
установки лопаток 4, увеличивает площадь вытягивания тканого материала с увеличением торможения оторвавшихся лопаток 4.
