Патент на изобретение №2371411
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) СТРОИТЕЛЬНЫЙ РАСТВОР
(57) Реферат:

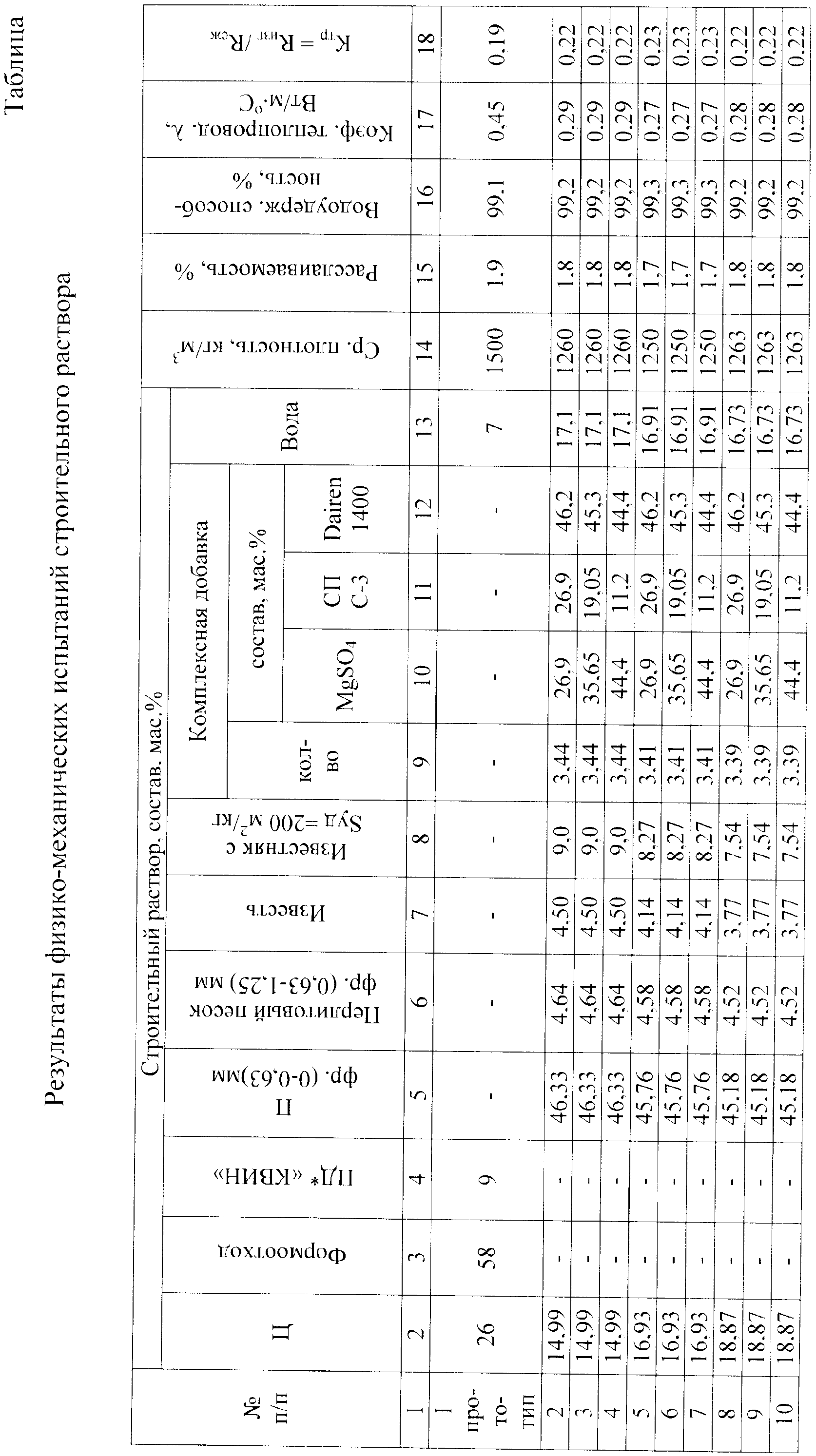

Изобретение относится к составу строительного раствора и может найти применение при кладочных и штукатурных работах. Строительный раствор, включающий цемент, песок, добавку и воду, дополнительно содержит известь, тонкомолотый известняк с Sуд=200 м2/кг, в качестве песка – перлитовый песок фракции 0,63-1,25 мм и песок для строительных работ фракции 0-0,63 мм, в качестве добавки – комплексную добавку, состава, мас.% сульфат магния – 26,9-44,4; суперпластификатор С-3 – 11,2-26,9; Dairen 1400 – 44,4-46,2, при следующем соотношении компонентов строительного раствора, мас.%: цемент – 14,99-18,87; известь – 3,77-4,50; тонкомолотый известняк с Sуд=200 м2/кг – 7,54-9,0; песок фракции 0-0,63 мм – 45,18-46,33; перлитовый песок фракции 0,63-1,25 мм – 4,52-4,64; указанная комплексная добавка – 3,39-3,44; вода – 16,73-17,1. Техническим результатом является повышение прочности при изгибе и трещиностойкости, снижение усадки. 1 табл.
Изобретение относится к промышленности строительных материалов и может применяться в качестве раствора для штукатурных работ в промышленном и гражданском строительстве. Известен строительный раствор, содержащий связующее, минеральный наполнитель, мыло хозяйственное и воду, в качестве связующего раствор содержит карбоксилметилцеллюлозу, а в качестве наполнителя – доломитовую пыль (SU Недостатками данного технического решения являются недостаточная прочность при изгибе и повышенное значение коэффициента теплопроводности. Известен строительный раствор, включающий цемент, известковый компонент, песок, воду (RU Недостатками данного технического решения являются пониженная прочность при изгибе и повышенное значение коэффициента теплопроводности. Наиболее близким к заявленному строительному раствору является раствор, включающий цемент, песок, добавку и воду, где в качестве песка используется формовочный отход металлургического производства – формоотход, а в качестве добавки используется пенообразующая добавка «КВИН» на основе стеарата натрия C17H35COONa при следующем соотношении компонентов, мас.%:
(RU Недостатками данного технического решения являются недостаточная прочность при изгибе и повышенное значение коэффициента теплопроводности. Задачей изобретения является создание нового строительного раствора, использование которого позволило бы достичь технический результат, состоящий в повышении прочности при изгибе и понижении коэффициента теплопроводности. Поставленная задача достигается тем, что строительный раствор, включающий цемент, песок, добавку и воду, дополнительно содержит известь, тонкомолотый известняк с Sуд=200 м2/кг, а в качестве песка песок для строительных работ фракции 0-0,63 мм и перлитовый песок фракции 0,63-1,25 мм, а в качестве добавки – комплексную добавку, состоящую из сульфата магния – MgSO4, суперпластификатора С-3 и Dairen 1400 при следующем соотношении компонентов, мас.%:
и при следующем соотношении компонентов строительного раствора, мас.%:
Новым по сравнению с известными строительными растворами являются сочетание известных компонентов цемента, песка, воды с известью, тонкомолотым известняком, перлитовым песком и комплексной добавкой, состав которой приведен выше. Использование указанной комплексной добавки в сочетании с указанными компонентами увеличивает водоудерживающую способность растворной смеси, понижает расслаиваемость, обеспечивая формирование однородной структуры раствора по всему объему, и при этом увеличивает гидратационную активность твердеющей системы с образованием повышенного количества низкоосновных гидросиликатов кальция типа CSH(I) и образованием MgSO4·7H2О, имеющих волокнистую структуру, что обнаружено при помощи рентгенофазового и дифференциально-термического методов анализа. Образование указанных продуктов способствует повышению прочности при изгибе и, как следствие, повышению трещиностойкости и понижению коэффициента теплопроводности, т.е. достигается указанный результат. На дату подачи заявки, по мнению авторов и заявителя, заявленный строительный раствор неизвестен и данное техническое решение обладает мировой новизной. Заявленная совокупность существенных признаков проявляет новое свойство: теплозащитности и трещиностойкости по сравнению с прототипом и усиливает свойства по уменьшению расслаиваемости и повышению водоудерживающей способности растворной смеси. Именно другое свойство совокупности, не равное известным свойствам отличительных признаков, позволяет признать эту совокупность по сравнению с известными в науке и в технике решениями новой, а заявляемое изобретение – соответствующим критерию охраноспособности – изобретательский уровень. Заявляемое изобретение промышленно применимо и может быть использовано в штукатурных и каменных работах. Пример конкретного выполнения: 1. Дозируют MgSO4. 2. Дозируют суперпластификатор С-3. 3. Дозируют порошок Dairen 1400 на основе сополимера винилацетата и этилена. 1.2. Отдозированные компоненты комплексной добавки тщательно перемешивают в шнековом смесителе периодического действия и готовую комплексную добавку транспортируют в вертикальный силос небольшого объема 2. Приготовление строительного раствора: 1. Дозируют цемент (ПЦ 400 Д20). 2. Дозируют известь гашеную или негашеную. 3. Дозируют тонкомолотый известняк с Sуд=200 м2/кг. 4. Дозируют песок для строительных работ фракции 0-0,63 мм, Мкр не более 1,5. 5. Дозируют перлитовый песок фракции 0,63-1,25 мм. 6. Дозируют комплексную добавку. 7. Дозируют воду. 8. Помимо портландцемента могут быть использованы и другие виды цемента, например, шлакопортландцемент, пуццолановый цемент. Отдозированные компоненты транспортируют в горизонтальный шнековый смеситель периодического действия и тщательно перемешивают до получения однородной растворной смеси. 9. Полученную растворную смесь используют для штукатурных и каменных работ. 10. Расслаиваемость, водоудерживающую способность, прочность при сжатии, при изгибе определяли по ГОСТ 5802-86. 11. Трещиностойкость оценивали по коэффициенту трещиностойкости Ктр=Rизг/Rсж. 12. Коэффициент теплопроводности определяли по ГОСТ 7076-87. Результаты испытаний представлены в таблице. Полученные результаты показывают, что указанный компонентный состав обеспечивает получение растворной смеси, характеризуемой повышенной водоудерживающей способностью и пониженной расслаиваемостью, и при этом раствор характеризуется повышенной трещиностойкостью, о чем можно судить по увеличению Ктр на 21%, т.е. до значения 0,23, а также улучшенными теплозащитными свойствами, т.к. коэффициент теплопроводности
Формула изобретения
Строительный раствор, включающий цемент, песок, добавку и воду, отличающийся тем, что он дополнительно содержит известь, тонкомолотый известняк с Sуд 200 м2/кг, в качестве песка перлитовый песок фракции 0,63-1,25 мм, и песок для строительных работ фракции 0-0,63 мм, а в качестве добавки – комплексную добавку, состоящую из сульфата магния MgSO4, суперпластификатора С-3 и Dairen 1400 при следующем соотношении компонентов, мас.%:
и при следующем соотношении компонентов строительного раствора, мас.%:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
547427; С04В 25/08, бюл.
0,5 м3.
=0,298 Вт/м·°С. Полученный раствор может быть рекомендован как теплозащитный материал для проведения штукатурных работ и для кладочных работ, не ухудшая теплотехнические характеристики кладки из ячеистого бетона или из эффективного керамического кирпича.
