Патент на изобретение №2370845

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2370845 (13) C1
(51) МПК

H01H19/02 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 18.08.2010 – действует

(21), (22) Заявка: 2008107617/09, 27.02.2008

(24) Дата начала отсчета срока действия патента:

27.02.2008

(46) Опубликовано: 20.10.2009

(56) Список документов, цитированных в отчете о
поиске:
SU 763991 А, 15.03.1980. SU 1029248 A1, 15.07.1983. SU 383101 A, 06.09.1973. JP 8264250 A, 11.10.1996.

Адрес для переписки:

350072, г.Краснодар, ул. Московская, 5, ООО “ЗИП-научприбор”

(72) Автор(ы):

Деркач Николай Васильевич (RU)

(73) Патентообладатель(и):

ООО “ЗИП-научприбор” (RU)

(54) ПЕРЕКЛЮЧАТЕЛЬ

(57) Реферат:

Изобретение относится к измерительной технике, в частности к конструкции переключателей, применяемых в многозначных мерах электрического сопротивления и измерительных мостах. Техническим результатом является упрощение конструкции, снижение материалоемкости и трудоемкости изготовления при сохранении основных электрических характеристик переключателя: переходного сопротивления контактных пар и их вариации на уровне прототипа. Переключатель содержит панель (9) с коммутационными (10) и распределенным общим (11) контактами, ось переключателя (16) несущую траверсу (13), на которой размещен щеточный узел (14), состоящий из плоских независимых проводящих дисков, размещенных с зазором на оси траверсы U5) При контактировании диски щеточного узла (14) замыкают один из коммутационных (10) и общий (11) контакты, обеспечивая при этом минимальное переходное сопротивление контактной пары и фиксацию положения переключателя. 3 з.п. ф-лы, 4 ил.

Изобретение относится к измерительной технике, в частности к конструкции переключателей, применяемых в многозначных мерах электрического сопротивления, измерительных мостах и других приборах, где требуется переключение сильноточных электрических цепей.

Известна конструкция переключателя [1], применяемая в многозначных мерах электрического сопротивления Р3026, являющегося прототипом. Этот переключатель состоит из панели, на которой симметрично по окружности расположены коммутационные контакты, а вокруг центральной оси – общий кольцевой контакт, на оси закреплена траверса со щеткой, замыкающая общий контакт с одним из выбранных коммутационных контактов. В панели размещен также фиксатор положения переключателя.

Существенным недостатком известного переключателя является его конструктивная и технологическая сложность изготовления и значительная материалоемкость. Массивным контактам переключателя, кроме тщательной токарной обработки, требуется покрытие серебром с последующим уплотнением серебряного гальванического покрытия прикаткой для повышения износостойкости на истирание. Для обеспечения минимального переходного сопротивления и его вариации, щетка выполняется многопластинчатой, сложной геометрической формы, с ручной обработкой концов пластин и последующей чистовой притиркой.

Техническим результатом, который обеспечивает заявляемый переключатель, является упрощение конструкции с существенным снижением трудоемкости изготовления и материалоемкости при сохранении высоких электрических характеристик.

Технический результат достигается тем, что, согласно заявляемому устройству, общий и коммутационные контакты выполнены из отдельных токопроводящих элементов, расположенных на панели попарно и параллельно друг другу, при этом общий контакт выполнен распределенным по числу коммутационных контактов и объединен общей шиной, а щеточный узел выполнен из отдельных независимых дисков, подпружиненных в траверсе упругим элементом.

Сопоставительный анализ заявляемого переключателя с известным показывает, что в заявленном переключателе изменена конструкция общего и коммутационных контактов, их взаимное расположение, а также изменена конструкция щеточного узла.

Таким образом, заявляемое устройство соответствует критерию «новизна», а сравнение его с другими техническими решениями в данной области техники позволило выявить признаки, отличающие заявляемое устройство от известных, и подтверждает вывод о том, что предлагаемое техническое решение имеет изобретательский уровень. Изобретение является промышленно применимым, так как может быть использовано в измерительной технике, в частности, при изготовлении многозначных мер электрического сопротивления и измерительных мостов.

Предлагаемое изобретение поясняется чертежами, где изображены:

– на фиг.1 и 2 – две проекции переключателя-прототипа, используемого в многозначной мере электрического сопротивления Р3026;

– на фиг.3 и 4 – две проекции переключателя согласно предлагаемому изобретению.

На фиг.1 и 2 обозначены: 1 – панель; 2 – коммутационные контакты; 3 – общий кольцевой контакт; 4 – траверса; 5 – щетка; 6 – ось; 7 – шарик фиксатора положения переключателя; 8 – пружина фиксатора.

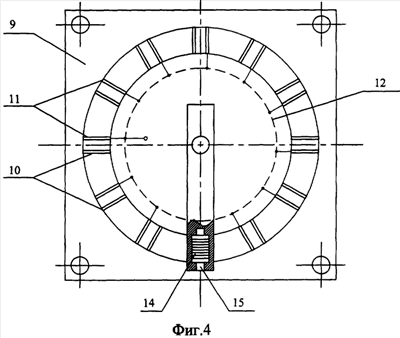

На фиг 3 и 4 обозначены: 9 – панель; 10 – коммутационные контакты; 11 – распределенные элементы общего контакта; 12 – объединяющая общая шина со своим выводом; 13 – траверса; 14 – щеточный узел; 15 – ось щетки; 16 – ось переключателя; 17 – упругий элемент.

Предлагаемое устройство работает следующим образом. При движении траверсы 13 со щеточным узлом 14 по окружности, например по часовой стрелке, диски щеточного узла начинают контактировать с ближайшим коммутирущим контактом 10, причем первыми контактируют диски, расположенные ближе к оси переключателя, а затем и остальные. Такое последовательное контактирование уменьшает радиальную нагрузку, что облегчает переключение с одного контакта на другой. Перемещение щеточного узла 14 заканчивается как только он оказывается между коммутационным контактом 10 и элементом общего контакта 11. При этом диски щеточного узла 14 за счет пружинения упругого элемента 17 оказываются прижатыми к кромкам коммутирующего и общего контактов. Такое положение щеточного узла 14 является устойчивым и поэтому он одновременно выполняет функцию фиксатора положения переключателя. Следовательно, в функционально обособленном фиксаторе положения, как это предусмотрено в прототипе, нет необходимости. Распределенные элементы общего 11 и коммутационные 10 контактов могут быть цилиндрической формы (проволока) или, что предпочтительно, пластинчатыми. Диски щеточного узла 14 могут быть как свободно «плавающими» в углублении траверсы 13, так и с центральным отверстием и посаженными на ось 15, что предпочтительно. Упругий элемент 17 предпочтительно выполнить в виде цилиндрической трубки, например, из полиуретана.

Наиболее важными электрическими характеристиками переключателей, применяемых в измерительных приборах, являются переходное сопротивление пар: «коммутационный контакт – щетка» и «щетка – общий контакт», вариация переходного сопротивления контактных пар, а также их стабильность при ресурсе не менее 50000 циклов переключений. Нормированные значения данных характеристик в прототипе: переходное сопротивление – 0,002 , вариация переходного сопротивления – 0,0005 . Достигнуты столь высокие качественные показатели за счет тщательной обработки поверхностей пар «контакт – щетка», повышения износостойкости путем покрытия медных контактов серебром с последующей прикаткой, с целью упрочнения поверхностного слоя. Щетка выполняется многопластинчатой (5-6 шт.), так как каждая пластина щетки контактирует теоретически всего в двух точках.

В заявляемом переключателе трение скольжения пары «щетка-контакт» заменено на трение качения, что, практически, устранило износ пары и стало возможным исключить покрытие серебром токоведущих деталей и их технологические приработки, а это снижает себестоимость производства. Увеличение числа контактных точек достигается за счет увеличения числа медных дисков в щеточном узле до 10-20 штук при их толщине 0,3-0,5 мм, что позволяет обеспечить электрические характеристики заявляемого переключателя не хуже, чем у прототипа.

Таким образом, упрощение конструкции заявляемого переключателя позволило решить задачу обеспечения высоких электрических характеристик переключателя простыми техническими и технологическими средствами.

Источники информации

1. ТУ 25-0445.003-82 – Меры электрического сопротивления постоянного тока многозначные типа Р3026

Формула изобретения

1. Переключатель, содержащий панель, на которой размещены общий и коммутационные контакты, траверсу, укрепленную на оси и несущую контактную щетку, которая замыкает общий и один из коммутационных контактов, отличающийся тем, что общий и коммутационные контакты выполнены из отдельных токопроводящих элементов, расположенных на панели попарно параллельно друг другу, при этом общий контакт выполнен распределенным по числу коммутационных контактов и объединен общей шиной, а щетка выполнена из отдельных независимых дисков, подпружиненных в траверсе упругим элементом.

2. Переключатель по п.1, отличающийся тем, что диски, образующие щетку, выполнены с центральным отверстием и посажены с зазором на ось.

3. Переключатель по п.1, отличающийся тем, что упругий элемент выполнен в виде отрезка цилиндрической формы, например, трубки.

4. Переключатель по п.1, отличающийся тем, что токопроводящие элементы контактов выполнены в виде плоских пластин.

РИСУНКИ
