(54) ПОЛАЯ ТЕХНИЧЕСКАЯ ТКАНЬ ДЛЯ ОПОРНОГО СЛОЯ СПАСАТЕЛЬНОГО РУКАВА

(57) Реферат:

Изобретение относится к текстильной промышленности и может быть использовано в противопожарной технике в качестве опорного слоя спасательных рукавов для экстренной эвакуации людей и имущества из высотных сооружений при пожарах и других аварийных ситуациях. Ткань выполнена в виде замкнутой полой трубы, образована двухслойным переплетением нитей основы и утка с соединением слоев в кромках. В качестве базового использовано переплетение, содержащее в раппорте по основе и утку по одному длинному и одному короткому перекрытию с длиной среднего перекрытия, равной 1,52,0, коэффициентом переплетения 4,516,0, коэффициентом связности 4,16,8. В полном раппорте переплетения все короткие перекрытия по основе и утку расположены внутри, а длинные – снаружи рукава, при этом удлинение ткани по основе при 10% нагрузке от разрывной не превышает 5%. Техническим результатом изобретения является создание полой технической ткани для опорного слоя спасательного рукава, обладающей низкой степенью удлиняемости при максимальных рабочих нагрузках. 2 ил., 1 табл.

Изобретение относится к текстильной промышленности и может быть использовано в противопожарной технике в качестве опорного слоя спасательных рукавов для экстренной эвакуации людей и имущества из высотных сооружений при пожарах и других аварийных ситуациях.

Известна техническая ткань для опорного слоя эвакуационного спасательного рукава, выполненная полотняным переплетением основных и уточных нитей из волокон с различными по знаку зарядами электризуемости. При этом раппорты переплетения по основе и утку равны между собой и кратны двум, а высота волн нитей каждой из систем равна диаметру нитей другой системы [Авторское свидетельство СССР

Недостатком данной технической ткани является высокая степень удлинения спасательного рукава при максимальных рабочих нагрузках (достигающая 10% от разрывной нагрузки), что приводит к увеличению исходной длины рукава на 10%, затрудняет эвакуацию людей и вызывает ряд неудобств для эвакуируемых.

Известны также технические ткани для опорного слоя спасательного рукава, выполненные в виде замкнутой полой трубы, образованной двухслойным переплетением нитей основы и утка с соединением слоев в кромках. В качестве базового переплетения этих тканей использовано полотняное переплетение. Удлинение тканей по основе при 10% нагрузке от разрывной составляет 7,59,0%. [«Ткань техническая для спасательных рукавов». ТУ 17-04-15-179-85 (ВНИИТТ, г.Ярославль), «Ткань TCP 95/15000 для опорного слоя спасательного рукава». ТУ 17-04-15-311-95 (ОАО «НИИТТ», г.Ярославль)].

Недостатком данных технических тканей является высокая степень удлинения спасательного рукава при максимальных рабочих нагрузках, достигающая 7,5-9,0% исходной длины, что затрудняет эвакуацию людей и вызывает ряд неудобств для эвакуируемых.

Технической задачей настоящего изобретения является создание полой технической ткани для опорного слоя спасательного рукава, обладающей низкой степенью удлиняемости (не превышающей 5%) при максимальных рабочих нагрузках.

Данная задача решена тем, что предлагаемая техническая ткань для опорного слоя спасательного рукава, выполненная в виде замкнутой полой трубы, образована двухслойным переплетением нитей основы и утка с соединением слоев в кромках. В качестве базового использовано переплетение, содержащее в раппорте по основе и утку по одному длинному и одному короткому перекрытию с длиной среднего перекрытия, равной 1,52,0, с коэффициентом переплетения 4,516,0 и коэффициентом связности 4,16,8. В полном раппорте переплетения все короткие перекрытия по основе и утку расположены внутри, а длинные – снаружи рукава. Удлинение ткани по основе при 10% нагрузке от разрывной не превышает 5%.

Указанные отличительные признаки, каждый в отдельности и все совместно, направлены на решение поставленной задачи и являются существенными.

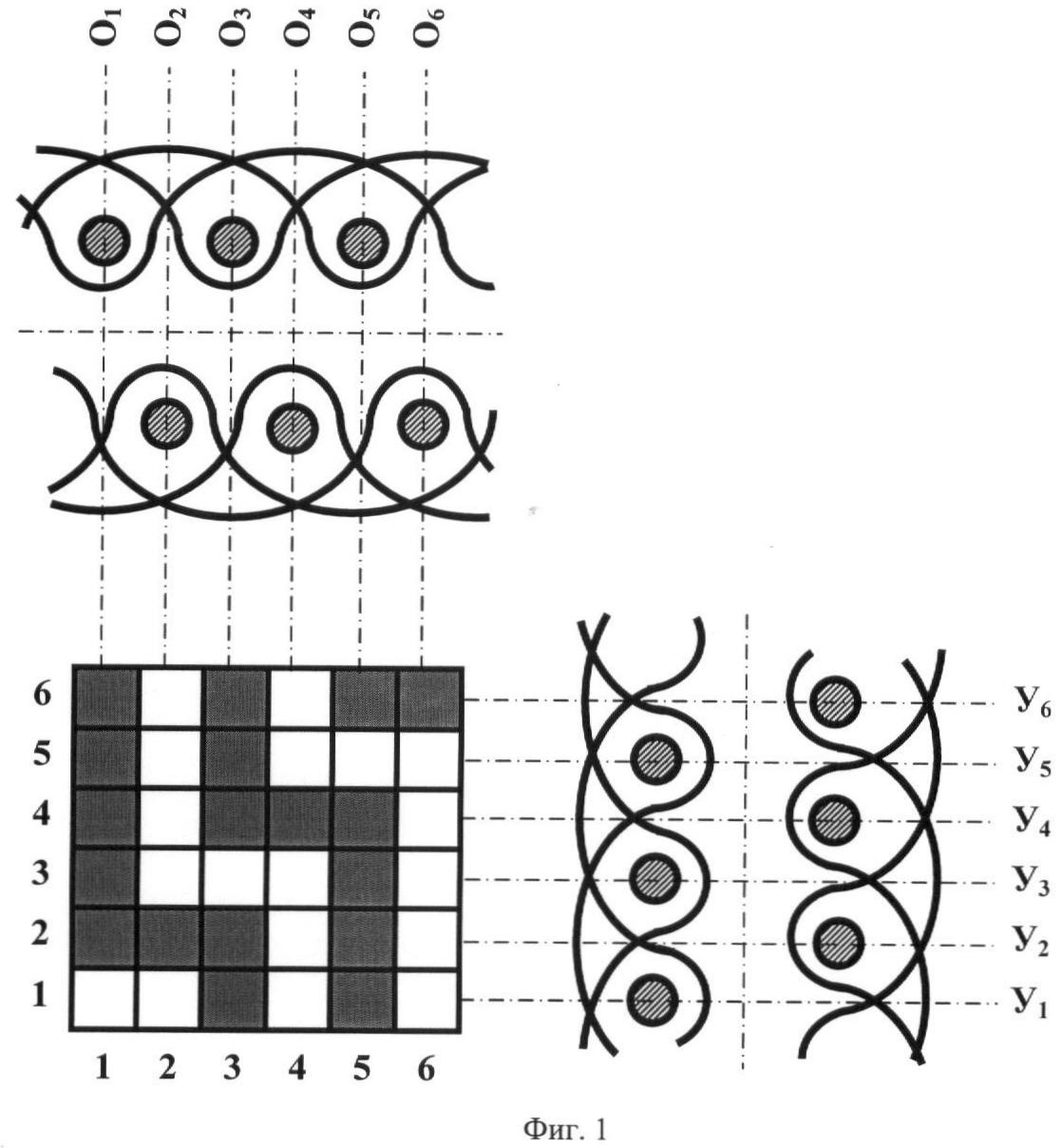

На фиг.1 приведен рисунок полного раппорта переплетения предлагаемой ткани для опорного слоя спасательного рукава на базе переплетения саржа 2/1 с совмещенными с ним схемами расположения нитей в сечениях ткани вдоль нитей основы и утка.

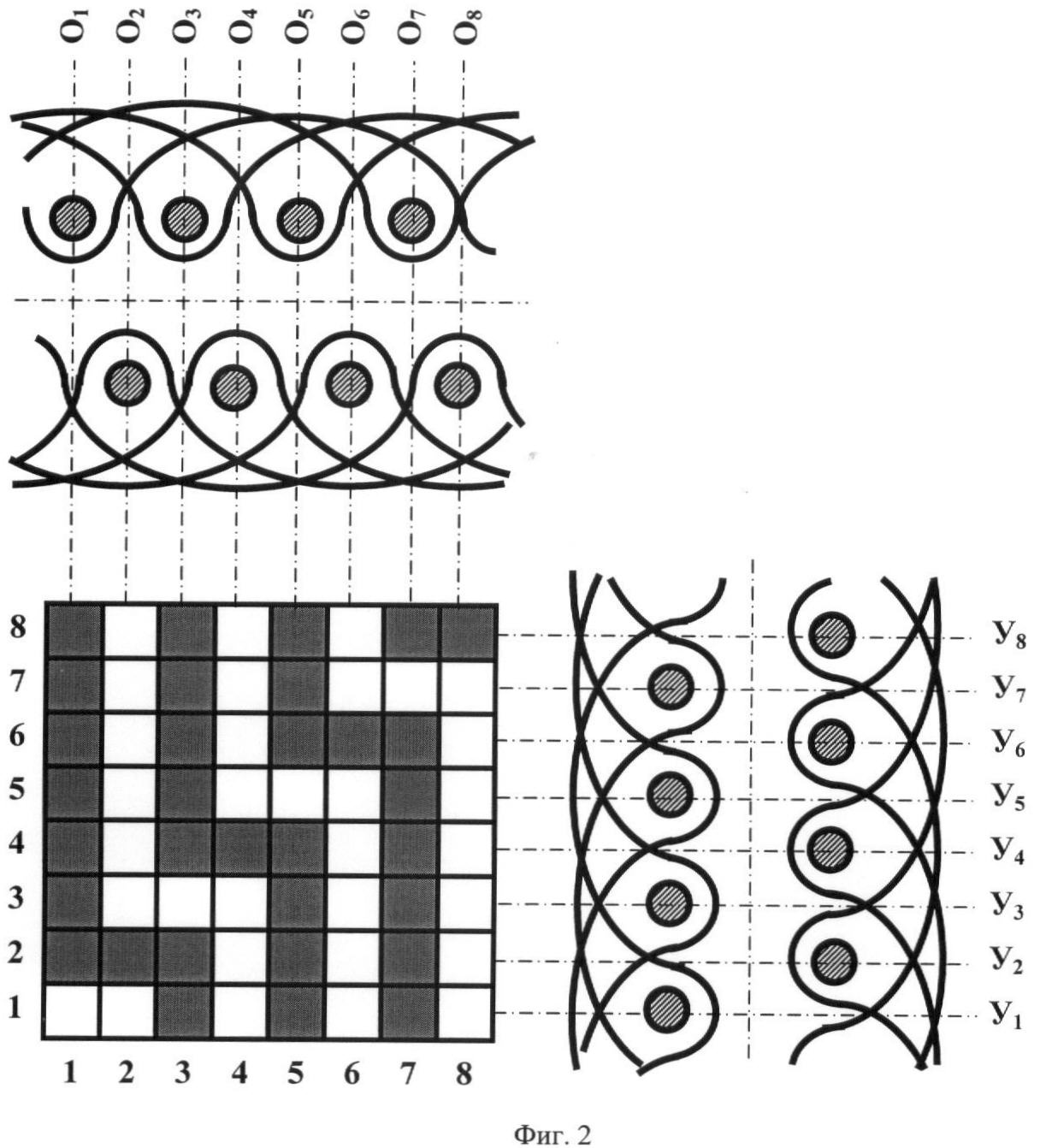

На фиг.2 приведен рисунок полного раппорта переплетения предлагаемой ткани для опорного слоя спасательного рукава на базе переплетения сатин/атлас 4-ремизный с совмещенными с ним схемами расположения нитей в сечениях ткани вдоль нитей основы и утка.

На фиг.1 и фиг. 2 приняты следующие условные обозначения нитей: O₁О₈ – нити основы с порядковыми номерами от 1 до 8; У₁У₈ – нити утка с порядковыми номерами от 1 до 8.

Предлагаемую полую техническую ткань для опорного слоя спасательного рукава изготавливают из химических крученых комплексных нитей, преимущественно полиэфирных, на челночных или микрочелночных ткацких станках с закладными кромками.

Для подтверждения технического результата изобретения были изготовлены экспериментальные образцы полой технической ткани для опорного слоя спасательного рукава предложенной конструкции.

Опытные образцы полых тканей для опорного слоя спасательного рукава с положительным результатом испытаны Всероссийским научно-исследовательским институтом противопожарной обороны («ВНИИПО», г.Балашиха Московской области) и ООО НПП «БАРЬЕР-С» (г.Москва) на многих высотных объектах России, Казахстана и Украины в качестве составной части эвакуационных спасательных рукавов. По результатам испытаний предложенная полая техническая ткань для опорного слоя спасательного рукава рекомендована к применению на пожароопасных объектах. На полые технические ткани для опорного слоя спасательного рукава составлены, согласованы и утверждены технические условия ОАО «НИИТТ», ТУ 8378-055-00302379-2007, «Ткани ТСР-95/1700 для опорного слоя спасательного рукава».

Основные технические характеристики изготовленных тканей предлагаемой структуры и известных тканей-аналогов приведены в таблице.

Данные таблицы показывают, что заявляемая ткань по всем показателям свойств не уступает, а по основному показателю – удлиняемости при максимальной рабочей нагрузке, превосходит известные аналоги.

Техническая характеристика тканей-аналогов и предлагаемых полых технических тканей для опорного слоя спасательного рукава
Наименование параметров	Ткани – аналоги полотняного переплетения	Рукавные ткани предлагаемой структуры при базовом переплетении
саржа 2/1	сатин/атлас 4-ремизный
Коэффициент связности	6,9	11,2	6,8	4,1
Ширина полупериметра, см	95,0±3,0	95,0±3,0	95,0±3,0	95,0±3,0
Толщина, мм, не более	0,60	0,62	0,75	0,75
Поверхностная плотность, г/м2	220±30	300±30	380±30	390±40
Вид сырья и структура нитей	основы	нить полиамидная 29 текс ×2	нить полиэфирная 111 текс ×1	нить полиэфирная 28,3 текс ×3
утка	Пряжа полиэфирная 50 текс ×2	Пряжа полиэфирная 50 текс ×3
Количество нитей на 10 см (на 1 слой)	по основе	142±2	166±2	113±2	116±2
по утку	123±2	80±2	87±2	90±2
Разрывная нагрузка полоски ткани размером 50×200 мм, кгс, не менее	по основе	200	459	450	460
по утку	100	88	150	150
Удлинение полоски ткани размером 50×200 мм при разрыве, %, не более	по основе	30	25	25	22
	по утку	28	22	18	20
Удлинение полоски ткани размером 50×200 мм по основе при нагрузке, равной 10% от разрывной, %, не более	9,0	7,5	5,0	4,5
Раздирающая нагрузка, кгс, не менее	по основе	30	30	45	45
по утку	30	30	45	45
Воздухопроницаемость, дм3/м2 с	100±10	100±10	270±30	300±30
Стойкость ткани к истиранию по плоскости, число циклов, не менее	2500	2750	3000	3000

Формула изобретения

Техническая ткань для опорного слоя спасательного рукава, выполненная в виде замкнутой полой трубы, образованная двухслойным переплетением нитей основы и утка с соединением слоев в кромках, отличающаяся тем, что в качестве базового использовано переплетение, содержащее в раппорте по основе и утку по одному длинному и одному короткому перекрытию с длиной среднего перекрытия, равной 1,52,0, коэффициентом переплетения 4,516,0, коэффициентом связности 4,16,8, а в полном раппорте переплетения все короткие перекрытия по основе и утку расположены внутри, а длинные – снаружи рукава, при этом удлинение ткани по основе при 10%-ной нагрузке от разрывной не превышает 5%.
